NICE S-Fab SFAB2024 - motor subterráneo independiente para una puerta batiente de hasta 2,3m/400kg por hoja
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
444,73 € con IVA
| Peso |
|---|
| 6,00 kg |
Descripción del producto NICE S-Fab SFAB2024 - motor subterráneo independiente para una puerta batiente de hasta 2,3m/400kg por hoja
NICE S-FAB SFAB2024 es un motor subterráneo independiente para una hoja de una puerta residencial. El motor tiene 24 V DC, sin encoder ni unidad de control. Necesita una caja de cimentación NICE SFABBOX y una central MC424L adecuada. Para una puerta de dos hojas se necesitan dos motores, dos cajas y una unidad de control.
Es un accionamiento irreversible con desbloqueo mediante llave triangular. Los límites individuales son 2,3 m y 400 kg; el peso permitido depende de la longitud de la hoja, según la tabla y el gráfico. El motor está diseñado para instalarse en una caja junto al eje de las bisagras, por lo que no queda ningún brazo visible en la puerta.
Control y accesorios compatibles
Los accesorios se conectan a la unidad de control. El motor independiente no incluye receptor de radio, fotocélulas ni batería. Al elegir, compruebe la referencia de la placa, los bornes, la tensión y la codificación de radio; no todos los tipos indicados son intercambiables universalmente.
| Qué | Por qué | Tipo |
|---|---|---|
| Central de control | Control de uno o dos motores SFAB2024 sin encoder. El cableado y la programación dependen de la placa; selección y diferenciación de centrales. | |
| Luz intermitente | Señalización del movimiento. La salida de la MC424LR30 es de 24 V DC, con un máximo de 25 W. Utilice una luz con la tensión y el consumo adecuados; bornes +/−. ELDC tiene una conexión de antena independiente. |
Elija otras luces según la tensión y el límite de salida, no solo por su aspecto. |
| Fotocélulas | Protección del paso según la entrada y el modo seleccionados. La MC424L utiliza fotocélulas con contacto de relé; las fotocélulas BlueBUS EPMB no se conectan aquí. Cableado de EPM y Phototest. | |
| Emisor | El emisor debe utilizar una codificación compatible con el receptor instalado. La misma frecuencia por sí sola no basta. MYGO y ON son adecuados si se admite O-Code; FLO/FLOR requieren un receptor compatible. ON3ELR corresponde a OXILR. Selección y emparejamiento. | |
| Receptor | La placa de control incorpora el control por radio, según la versión. IT4WIFI requiere una interfaz compatible IBT4N. Un módulo Wi-Fi/GSM con contacto NO libre de tensión puede enviar una orden SbS; la alimentación y el consumo deben comprobarse por separado. |
|
| Antena | Mejora la recepción si la frecuencia y la ubicación son adecuadas. El cable coaxial se conecta a los bornes de antena del receptor; la antena ELDC está eléctricamente aislada de su alimentación. | |
| Teclado | Código de acceso. EDS necesita un decodificador adecuado, por ejemplo MORX; EDSWG necesita un receptor de radio compatible. No conecte el teclado directamente como si fueran cables de alimentación del motor. | |
| Selector de llave | Mando mediante llave a través de un contacto NO libre de tensión. Conexión a COMMON y SbS según los bornes de la placa correspondiente. | |
| Lectores de tarjetas | Acceso mediante tarjeta o chip. ETP requiere un decodificador MORX compatible; su salida envía una orden a la central de control. El lector por sí solo no sustituye al decodificador. |
|
| Cerraduras eléctricas | Bloqueo adicional de la hoja, si lo requiere la puerta concreta. La cerradura debe ser compatible con la salida de 12 V AC / 15 VA y su funcionamiento se configura en la central de control. Esto no aumenta el peso ni la longitud máximos permitidos de la hoja. |
|
| Fuente de alimentación de emergencia | Funcionamiento automático en caso de corte del suministro eléctrico o alimentación solar de potencia adecuada. El conector y la configuración de Stand-by dependen de la unidad de control; requisitos de la batería y del sistema solar. |
SFAB2024 y la unidad de control adecuada

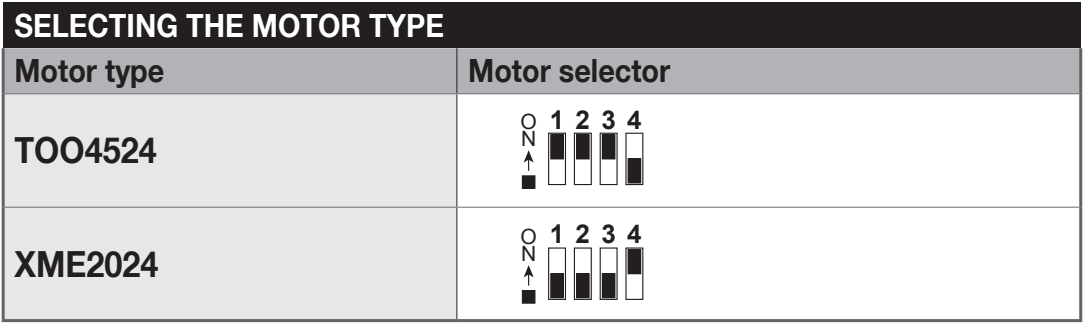

SFAB2024 no tiene encoder y utiliza el control MC424L. La unidad de control independiente actual es MC424LR30 con placa MCA2R30. Para el conjunto con MC424LR10 utilice el manual de la unidad correspondiente y compruebe la identificación y la numeración de los bornes directamente en la placa. La tabla detallada de bornes que aparece a continuación corresponde exclusivamente a MC424LR30/MCA2R30; no la utilice si la numeración es distinta.
SFAB2024 es un motor de 24 V CC sin encoder y utiliza la central de control compatible MC424L. Que el motor funcione a 24 V no significa que la central se alimente de la red; la MC424LR30 estándar se alimenta de la red de 230 V CA.

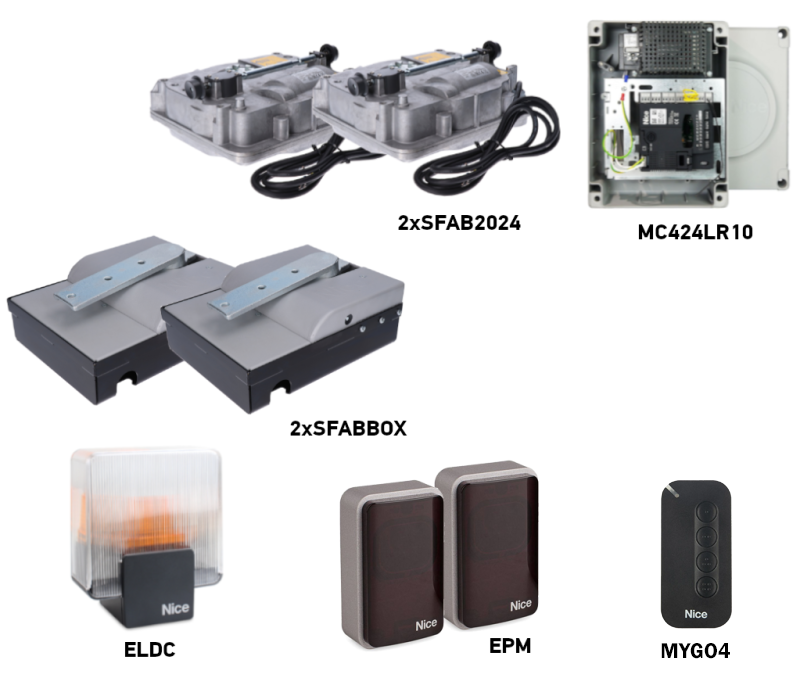

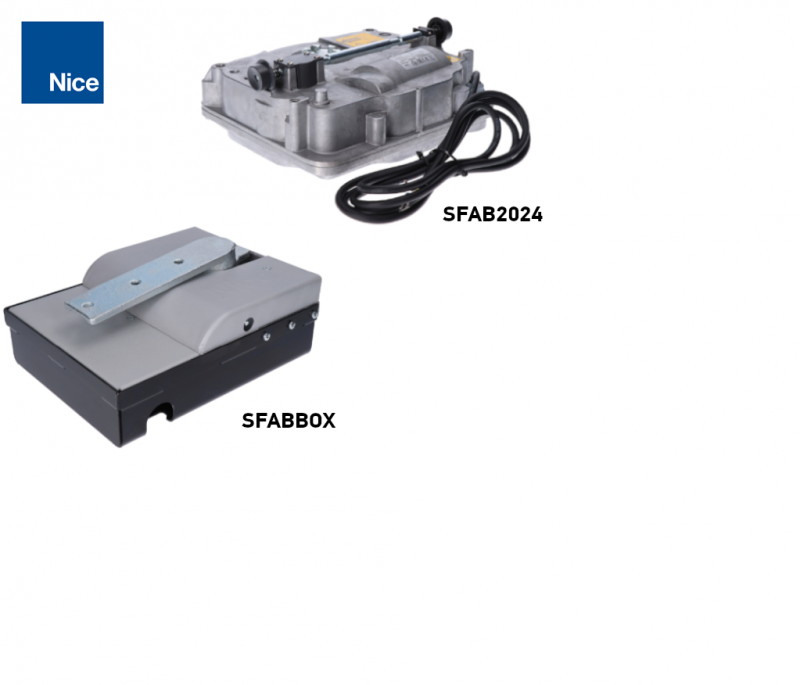

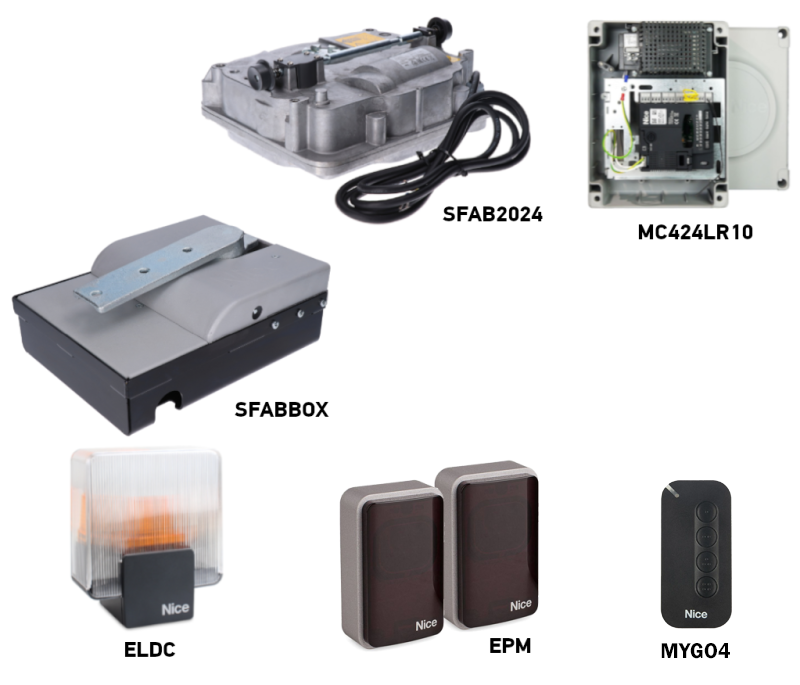

Motor, caja y kits completos
Junto con el motor solo, NICE SFABBOX se compra por separado. Una opción más económica puede ser la combinación del motor con la caja o un kit completo. La caja es de acero con pintura cataforética negra y puede utilizarse tanto para hojas de apertura a derecha como a izquierda.
| Una hoja | Motor y caja | Dos hojas |
|---|---|---|
| Kit para una hoja 1 × motor y caja MC424L, mando, fotocélulas con relé y ELDC  | SFAB2024 + SFABBOX 1 × motor y caja Sin central de control ni accesorios de seguridad  | Kit para dos hojas 2 × motor y caja MC424L, mando, fotocélulas con relé y ELDC  |
Compruebe la versión exacta de la central de control y los accesorios incluidos en el contenido del kit seleccionado. Dos motores no aumentan el límite de una hoja. El motor incluye un cable de alimentación de 2 m; el motor y la caja incorporan topes mecánicos, que deben colocarse correctamente durante el montaje.
Cuándo elegir un accionamiento subterráneo
- Cuando no hay espacio junto a la bisagra para un accionamiento lineal o accionamiento articulado en la pared, la valla o la hoja de la puerta que se abre.
- Quiere una puerta de aspecto limpio, sin brazo visible. El accionamiento queda dentro de la caja, bajo la bisagra.
- Necesita una instalación con apertura de 90° o 180° y espacio libre suficiente junto a la puerta.
El accionamiento está diseñado para uso residencial. El fabricante indica un máximo de 60 ciclos por hora en condiciones nominales; con una apertura de 180°, el valor se reduce a la mitad, es decir, 30 ciclos/h. La carga real depende de la hoja, el viento, la fricción y los ajustes; el hecho de que funcione a 24 V no garantiza que sea adecuado para un uso de cualquier intensidad.
A la velocidad nominal de 1 revolución/min, una apertura de 90° tarda aproximadamente 15 segundos. No es un tiempo garantizado para la puerta completa: el arranque, la desaceleración, la carga y los ajustes de la central pueden modificarlo.

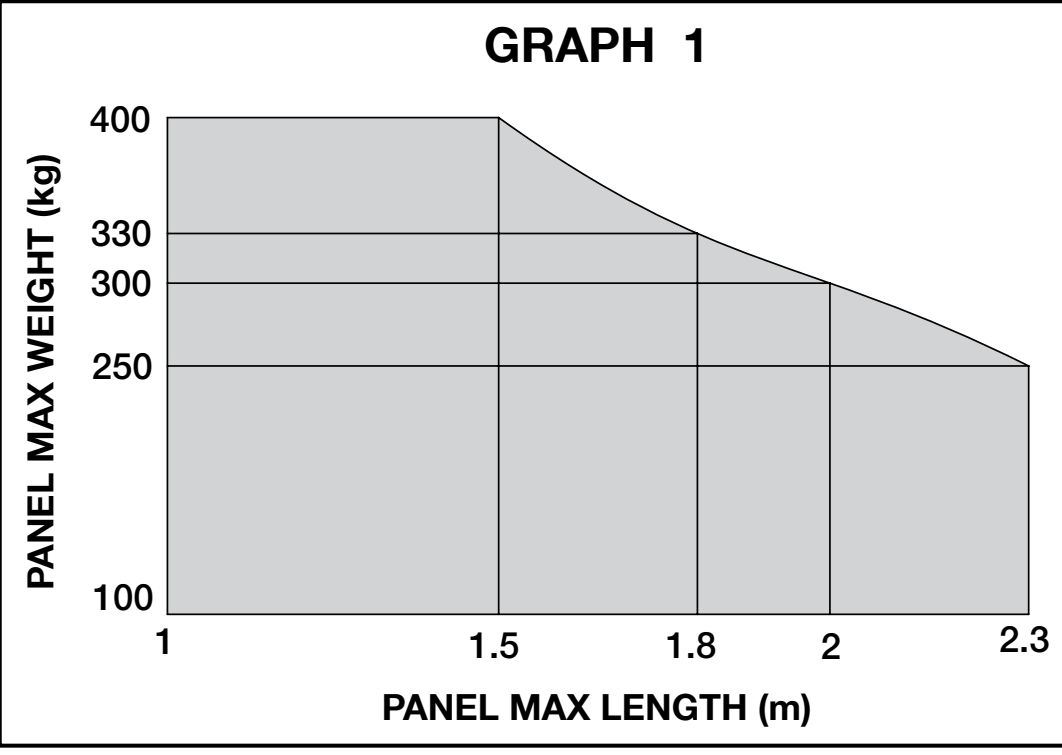

Límites de longitud y peso de la hoja
Los valores de 2,3 m y 400 kg no se aplican simultáneamente. Evalúe cada hoja por separado. Las bisagras deben estar alineadas; la hoja debe moverse con suavidad, sin atascarse, y no debe ponerse en movimiento por sí sola en ninguna posición.
| Longitud de una hoja | Peso en el límite del gráfico |
|---|---|
| Hasta 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Los valores son los límites del gráfico, no un margen de seguridad recomendado. El viento, un cerramiento macizo y la resistencia al movimiento pueden reducir el peso admisible. Elección para una puerta concreta consúltelo con nosotros en función de la longitud, el peso, el tipo de cerramiento y el número de ciclos.
Montaje de la caja de cimentación y del motor
Confíe el montaje y la conexión eléctrica a un instalador cualificado. Antes de empezar, desconecte la red, la batería y cualquier otra fuente de alimentación. La instalación subterránea requiere un drenaje eficaz de la caja, una base sólida y acceso para el desbloqueo y el mantenimiento. IP67 indica protección frente a la inmersión temporal; la caja no debe permanecer inundada.
Encontrará instrucciones detalladas para preparar la base en nuestro artículo Instalación de la caja de cimentación de un accionamiento subterráneo.

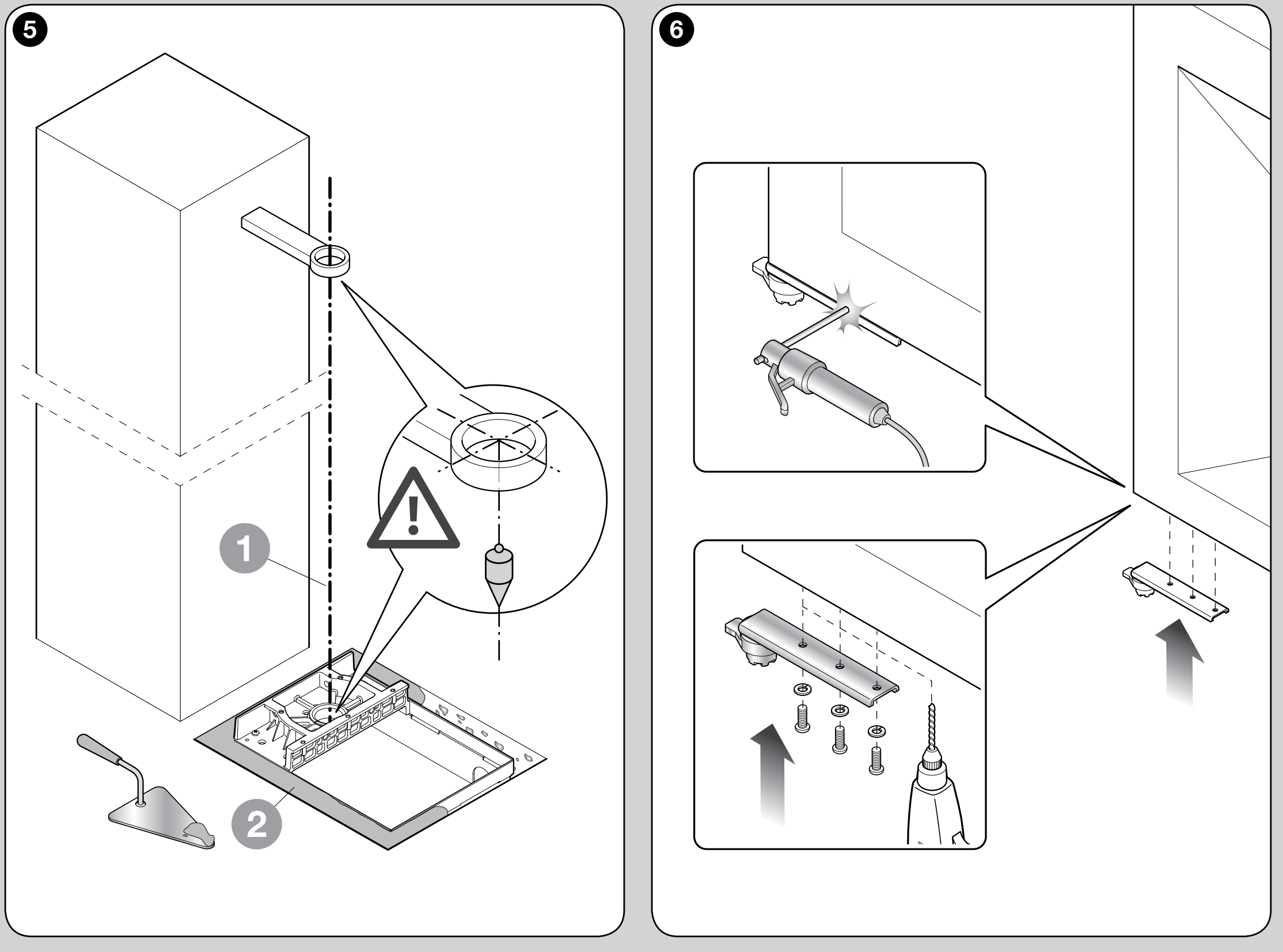

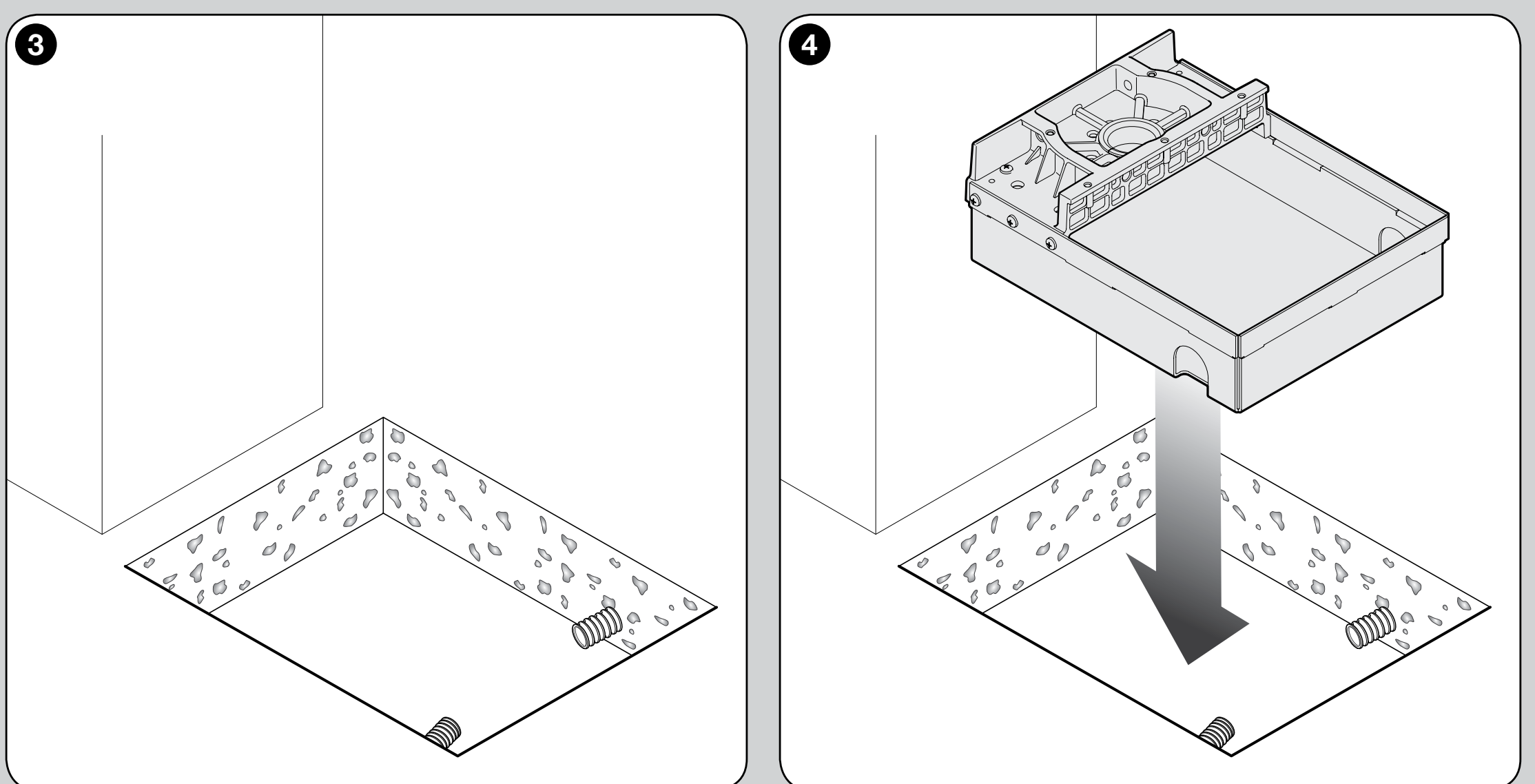

Base, desagüe y alineación de los ejes de las bisagras
- Compruebe la capacidad de carga de la puerta, las bisagras, el movimiento libre y el espacio necesario para la apertura completa. Apoye y asegure la hoja antes de desmontarla.
- Prepare la excavación, el paso de los cables y el tubo de desagüe. Nivele la caja y fíjela en el hormigón según el plano, dejando acceso a la tapa.
- El eje de giro de la palanca dentro de la caja debe coincidir exactamente con el eje de la bisagra superior de la hoja. La desalineación de los ejes provoca esfuerzos y atascos; aumentar la fuerza de la central no lo solucionará.
- Fije la palanca portante a la parte estructural de la hoja según el plano original: tres puntos roscados M10 con una profundidad útil mínima de 15 mm o mediante soldadura adecuada realizada por un profesional.

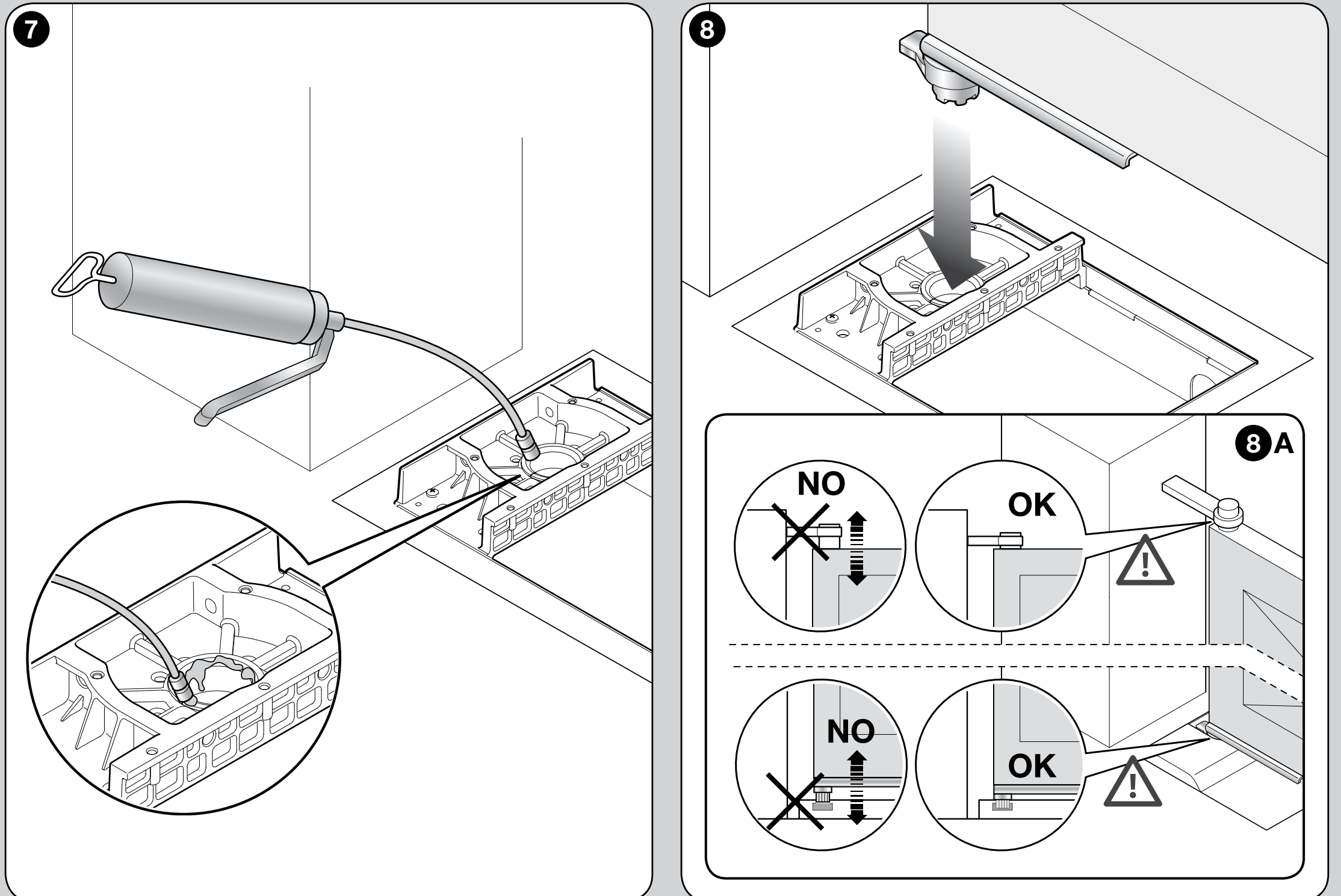

- Engrase el casquillo antes de insertar la palanca. Asegure la hoja para evitar que se levante y se salga de las bisagras, según el plano.

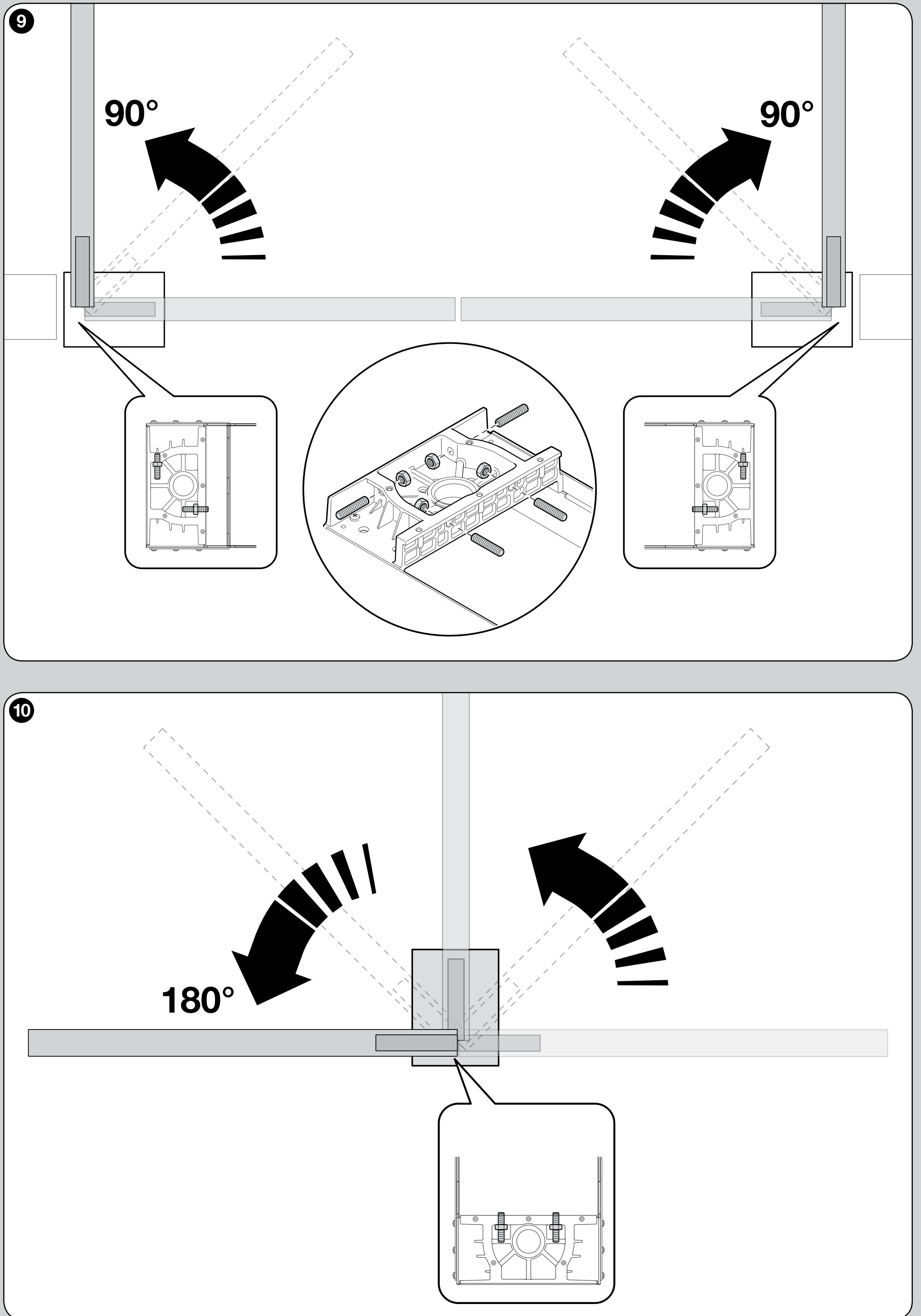

Topes mecánicos para 90° o 180°
El accionamiento utiliza topes mecánicos de final de recorrido, no finales de carrera eléctricos. La instalación permite ajustar aproximadamente 90° ±10° o 180° ±10° según una de las dos configuraciones mostradas en el plano. El ajuste integrado no permite seleccionar cualquier ángulo entre estos intervalos. Para el conjunto concreto, instale también los topes mecánicos externos necesarios; no confíe únicamente en el tiempo de funcionamiento del motor.
- Instale los topes para el intervalo correspondiente, de 90° o 180°, según la ilustración.
- Mueva manualmente la hoja hasta las posiciones finales, ajuste los tornillos de los topes y apriete las contratuercas.

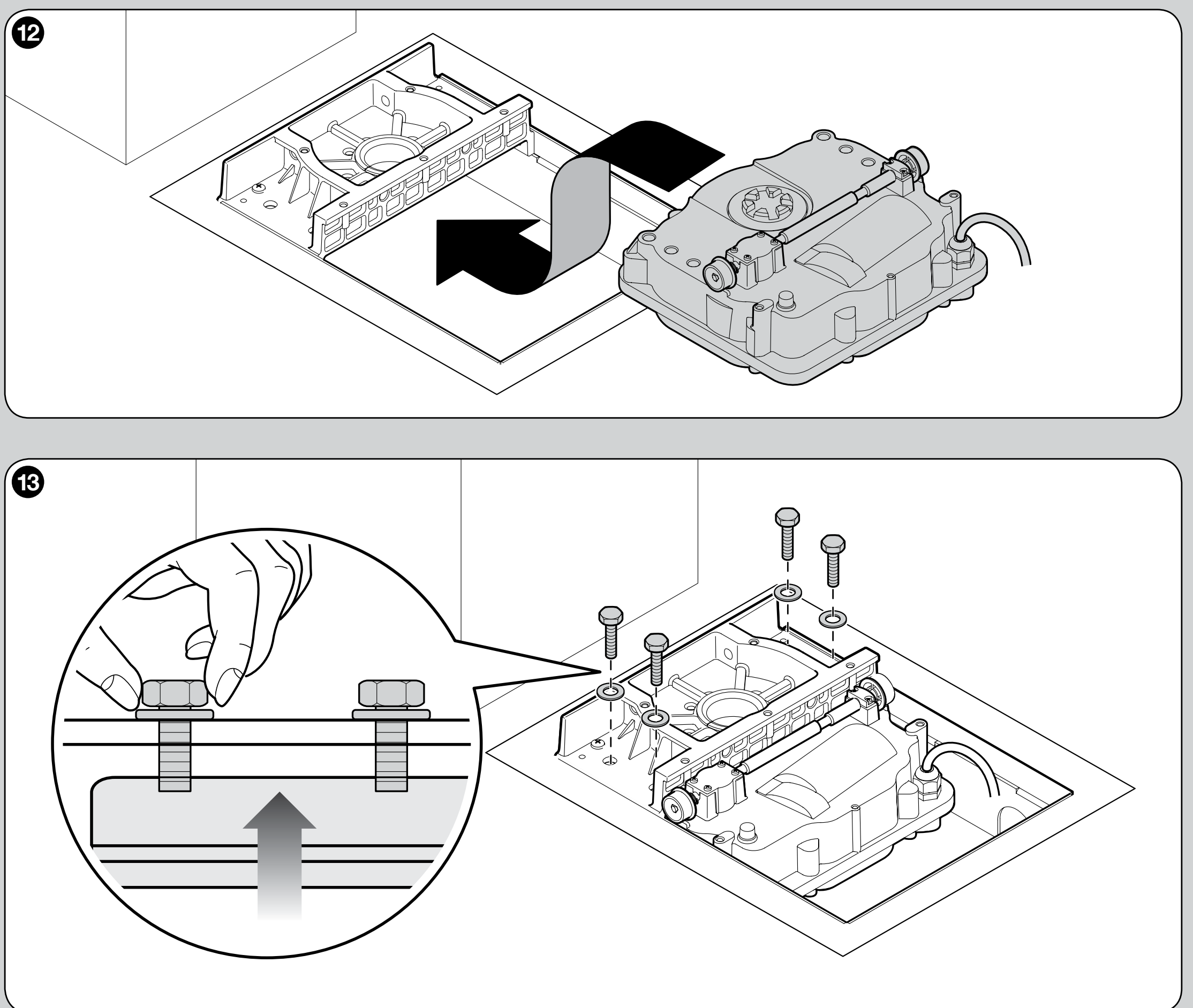

- Coloque el motor en la caja y alinee los orificios de fijación. Apriete primero los tornillos suministrados solo lo suficiente para que el motor quede ligeramente elevado sobre el fondo de la caja.

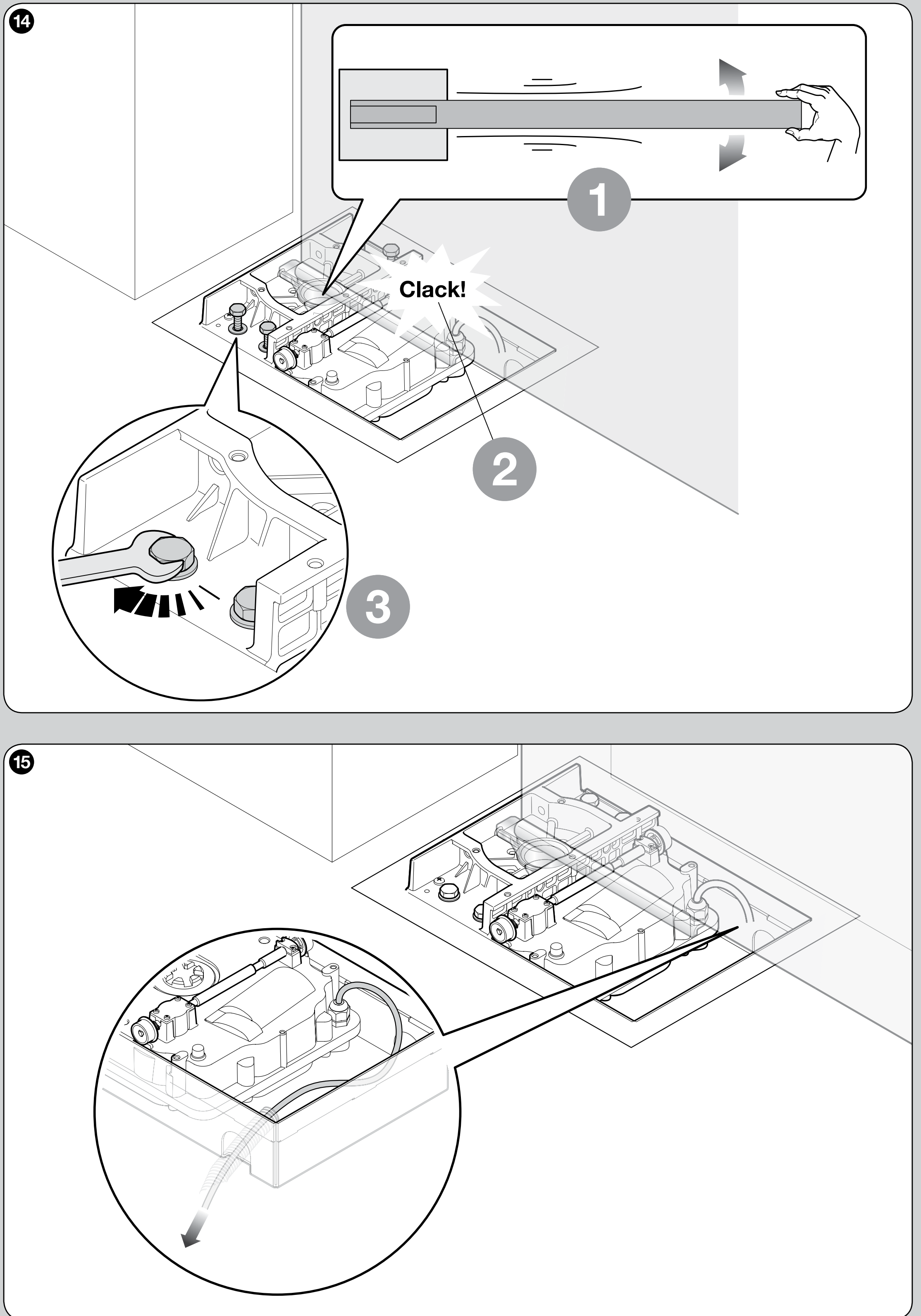

- Con un movimiento manual lento de la hoja, deje que el engranaje encaje; solo entonces fije definitivamente el motor. Las piezas instaladas no deben quedar sometidas a tensión.

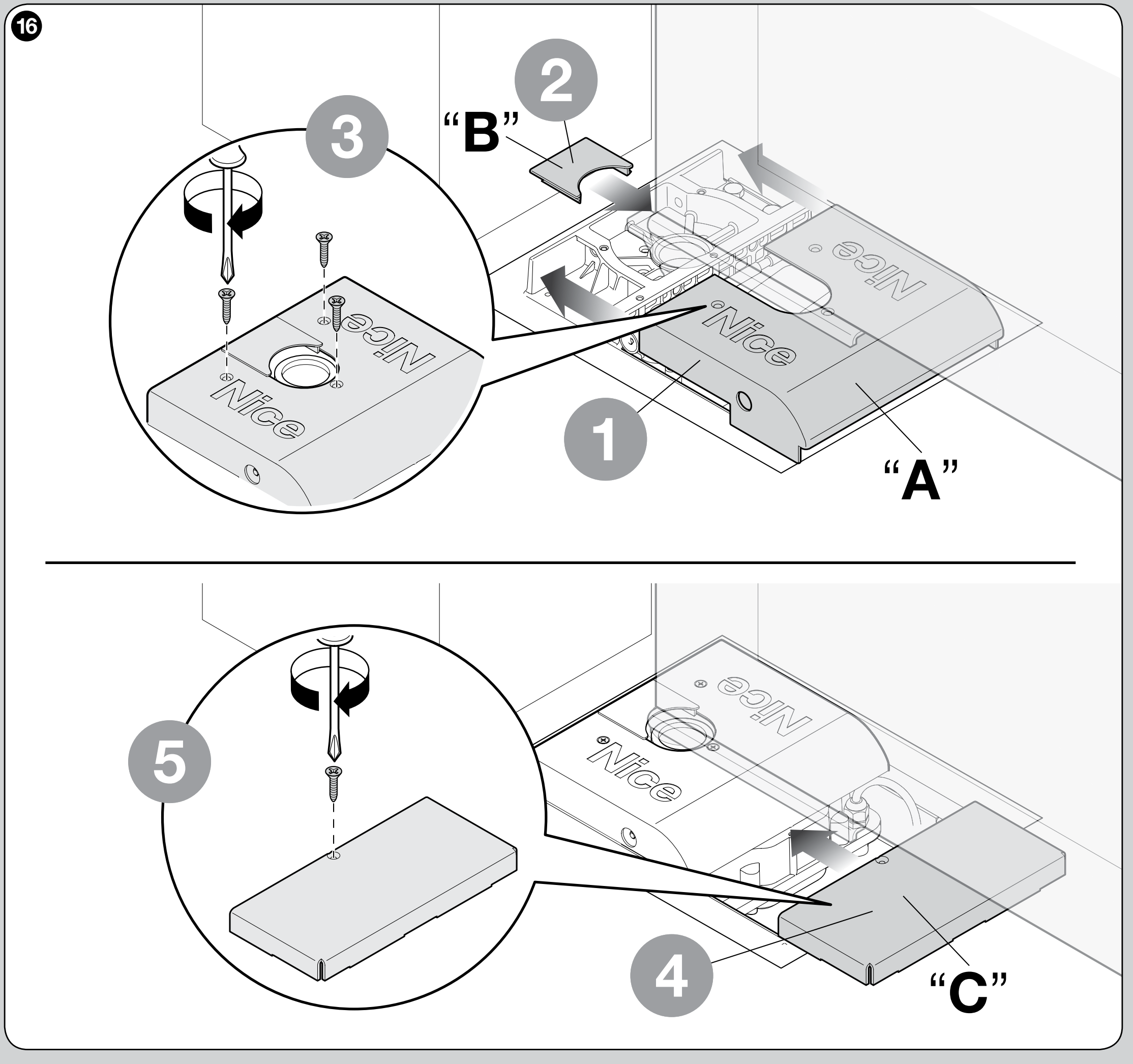

- Pase el cable por el lugar previsto, compruebe las cubiertas y repita la prueba manual de todo el recorrido.
Cable del motor y unidad de control
| Conductor SFAB2024 | Función |
|---|---|
| Azul y marrón | Dos conductores del motor de 24 V DC, conectados a la salida M1/M2 correspondiente de la unidad de control. La polaridad se invierte al cambiar el sentido; no tienen una identificación fija de + y −. |
| Amarillo y verde | Conductor de protección PE conectado al punto de protección previsto; no es el negativo de la alimentación. |
| Encoder | El SFAB2024 no tiene encoder. Conecte únicamente los conductores del motor y el conductor de protección PE según la tabla indicada. |
No empalme el cable de alimentación dentro de la caja de cimentación. Si necesita prolongarlo, use una caja de conexiones protegida fuera de la caja; debe quedar accesible y protegida contra el agua. Respete la sección y la longitud requeridas según la unidad de control. No conecte 230 V de red a los conductores del motor.
Con MC424LR30, utilice cableado del motor de 3 × 1,5 mm², máximo 10 m: dos conductores del motor y PE. Prolongue el cable de 2 m suministrado únicamente mediante una caja de conexiones adecuada situada fuera de la caja; el instalador debe comprobar la sección, la protección y la longitud total.
Con MC424LR30, se conecta un motor a M2. Si hay dos motores, conecte a M2 la hoja que se abre primero y a M1 la hoja que se cierra primero. Adapte el cableado al solapamiento de las hojas y confírmelo durante el aprendizaje; consulte el manual de las demás placas.
Bornes para accesorios MC424LR30 / MCA2R30
La numeración siguiente corresponde a la placa MCA2R30 con bornes del 1 al 13. Antes de conectar, compruebe la identificación de la placa y de la regleta de bornes. Realice las conexiones eléctricas sin alimentación. Los contactos libres de potencial se conectan entre la entrada correspondiente y el COMMON indicado; no debe aplicarse tensión externa a la entrada.
| Borne | Función y polaridad |
|---|---|
| 1 / 2 – FLASH | 1 = −, 2 = +; 24 V DC, máximo 25 W. Para NICE ELDC utilice un par de alimentación independiente; la antena se conecta a los bornes de antena del receptor. |
| 3 / 4 – OGI | 3 = −, 4 = +; luz indicadora de puerta abierta, 24 V DC, máximo 5 W. Si se configura para una cerradura eléctrica, la salida es de 12 V AC / 15 VA, es decir, sin +/− permanente; las funciones no se pueden combinar. |
| 5 – OUT STB | +; alimentación conmutada de 24 V DC, máximo 100 mA, según el modo Stand-by o Phototest. |
| 6 – 0 V | −; negativo común de la alimentación auxiliar. |
| 7 – 24 V | +; accesorios de 24 V DC (16–33 V), máximo 200 mA. En modo Stand-by, la alimentación baja a 21 V DC ±10 %, con una potencia disponible de 2 W. La suma de los consumos no debe superar el límite correspondiente. |
| 8 – COMMON | Borne común de las entradas de contacto, +24 V con Stand-by desactivado. No es el negativo de la alimentación. |
| 9 – ALT/STOP | Entrada de seguridad según la configuración; contacto NC o banda de seguridad de 8,2 kΩ. La conexión y el aprendizaje deben corresponder al modo seleccionado. |
| 10 – PHOTO / 11 – PHOTO1 | Contactos NC de relé de las fotocélulas. Las respuestas de ambas entradas son diferentes; no las puentee como sustituto de la protección. |
| 12 – SbS | Contacto NO libre de potencial para una orden paso a paso; adecuado para un interruptor de llave o el relé de un módulo de control. |
| 13 – AUX | Entrada configurable. Para PHOTO2, se trata de un contacto NC de seguridad; para una orden de control, siga las instrucciones de la función seleccionada. |

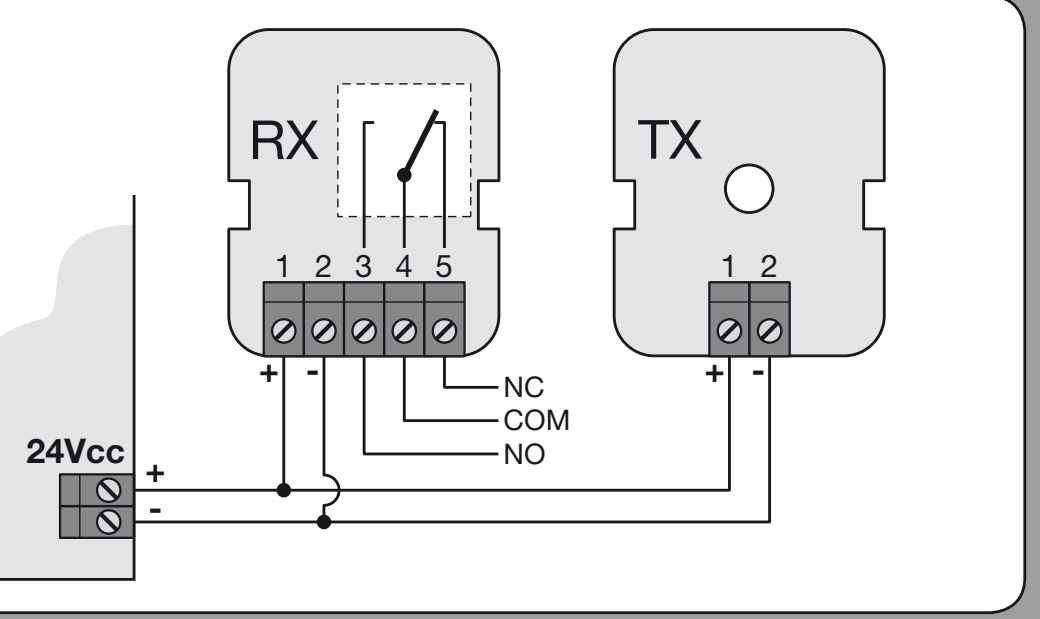

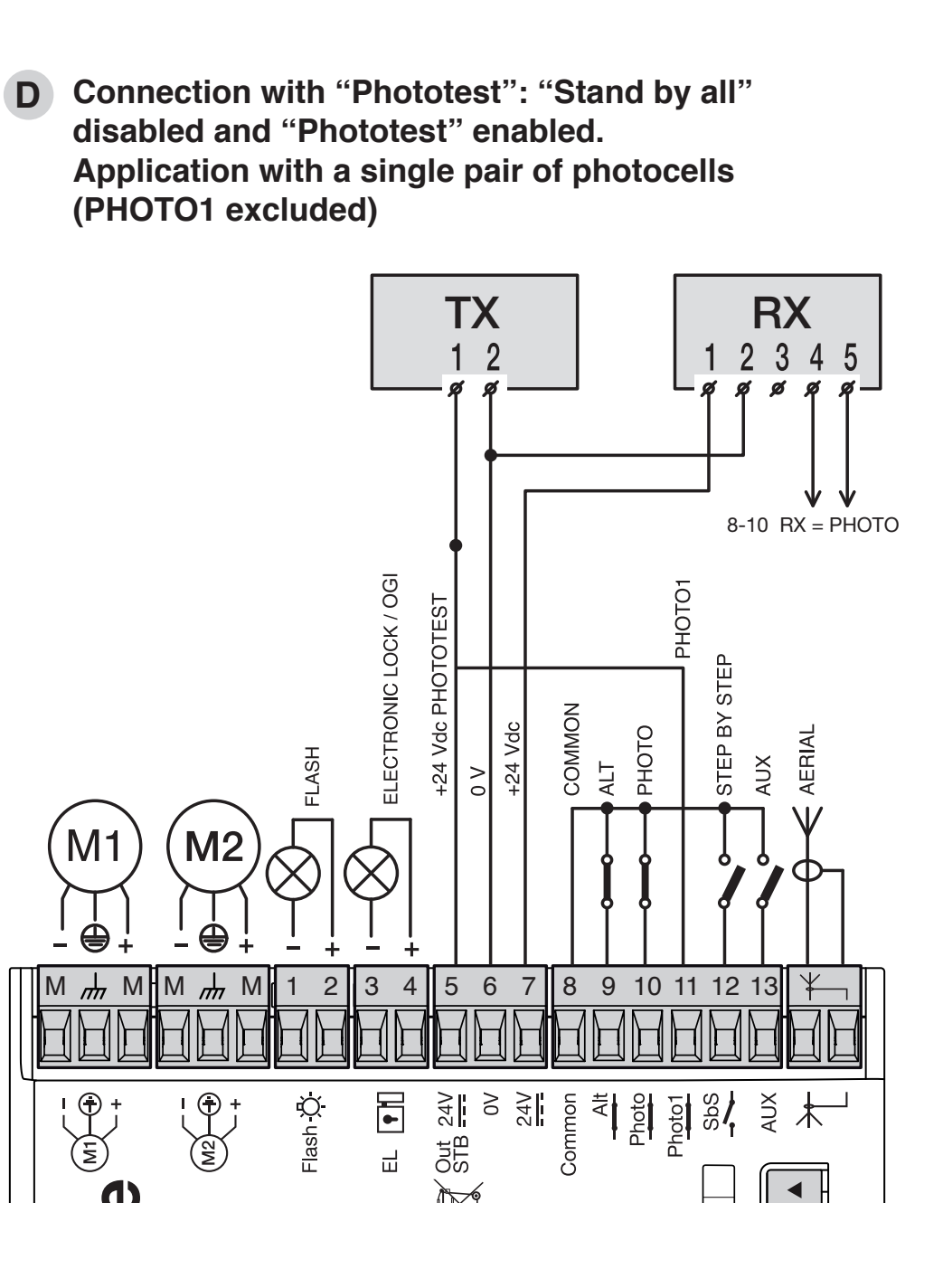

Fotocélulas con relé EPM: alimentación normal y Phototest
Con NICE EPM tanto el transmisor TX como el receptor RX tienen borne 1 = + y borne 2 = −. En RX, 4 = COM y 5 = NC; el borne 3 es NO y no se utiliza para la entrada de seguridad PHOTO. Los bornes de relé 4–5 son un contacto libre de potencial y no tienen +/− propios.
| Modo MCA2R30 | Conexión de EPM a PHOTO |
|---|---|

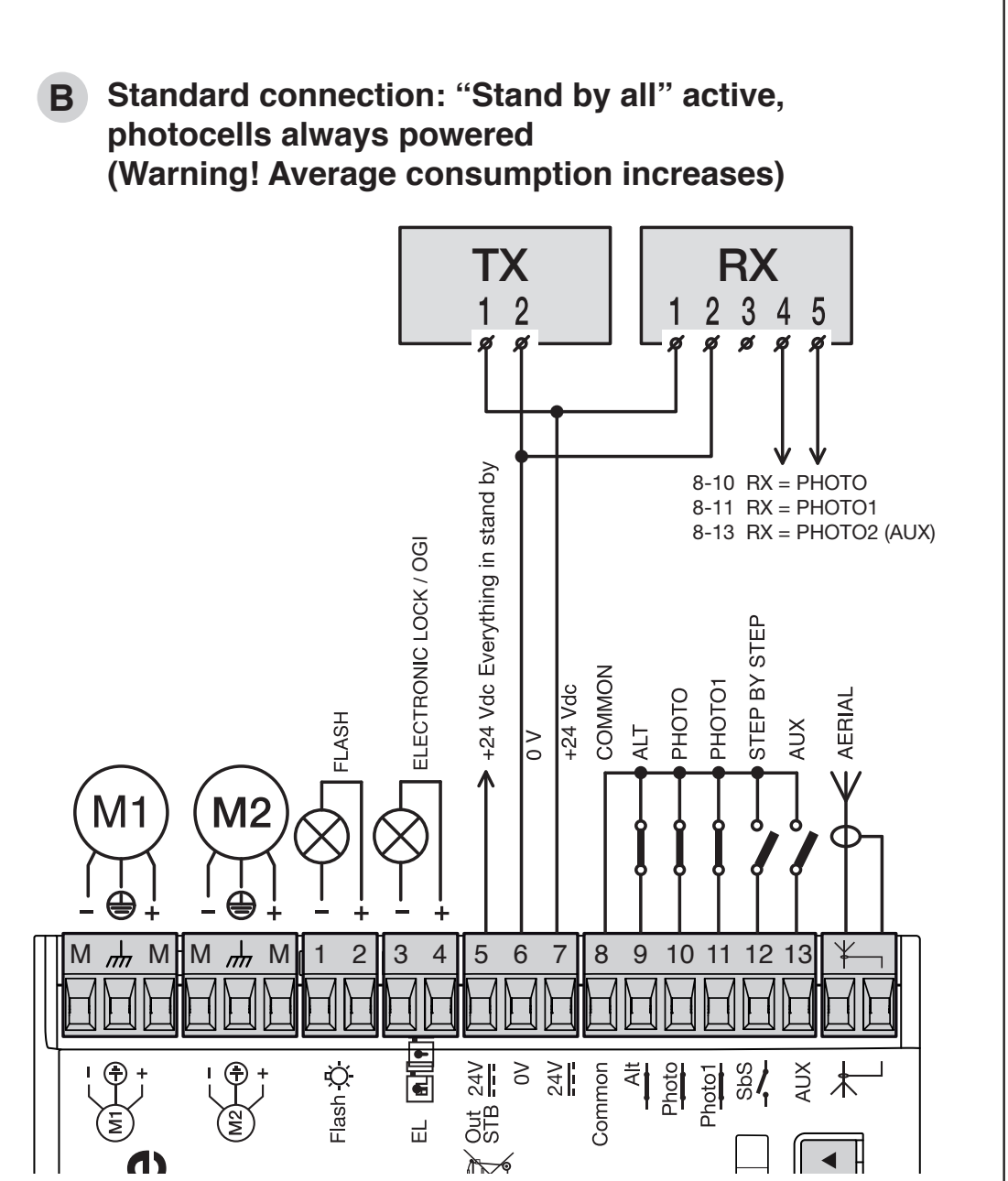

| Alimentación permanente de las fotocélulas – esquema B | TX1 y RX1 → 7 (+); TX2 y RX2 → 6 (−); RX4 COM → 8 COMMON; RX5 NC → 10 PHOTO. |

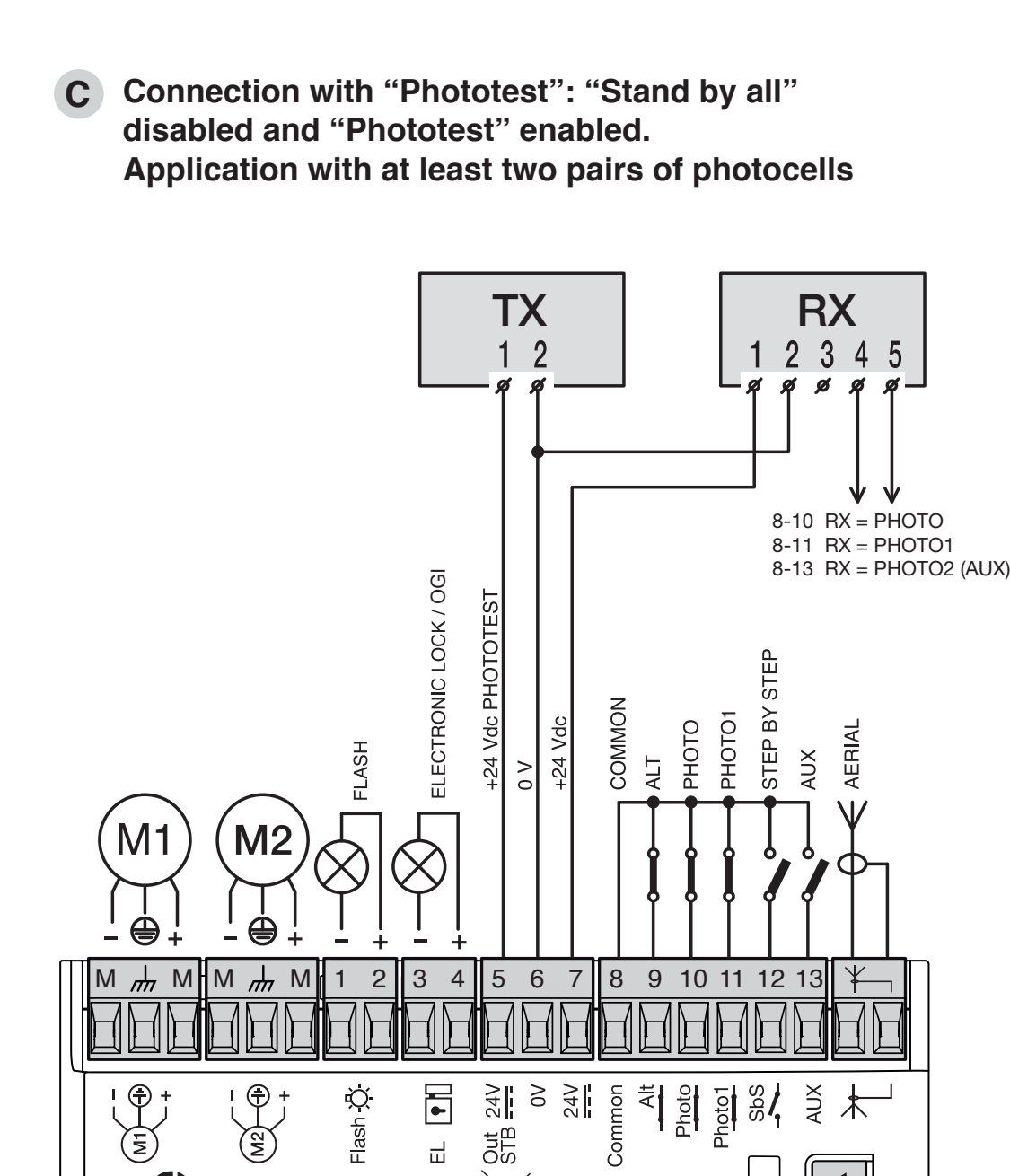

| Phototest: par conectado a PHOTO, esquema C o D | TX1 → 5 OUT STB (+); TX2 → 6 (−). RX1 → 7 (+), RX2 → 6 (−), RX4 → 8 COMMON, RX5 → 10 PHOTO. Después de configurarlo, repita el aprendizaje y la prueba. |

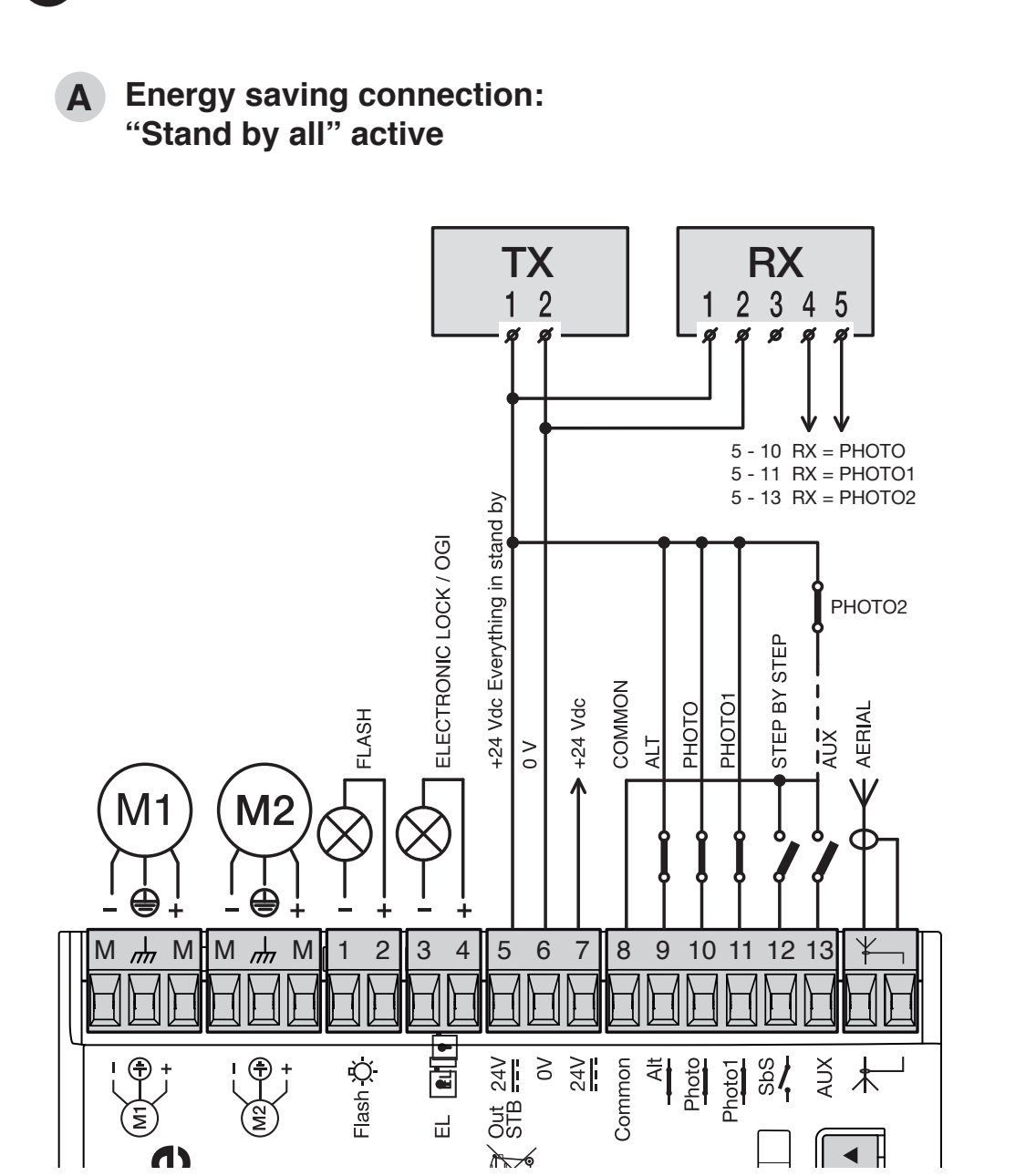

| Stand-by con alimentación conmutada – esquema A | TX1, RX1 y RX4 COM → 5 OUT STB (+); TX2 y RX2 → 6 (−); RX5 NC → 10 PHOTO. Respete el límite de 100 mA de OUT STB. |
PHOTO (10) invierte el movimiento durante el cierre; no afecta al movimiento durante la apertura. PHOTO1 (11) detiene el movimiento en ambos sentidos. PHOTO2 en AUX (13), si se configura así, invierte la apertura y no afecta al cierre. La ubicación y la selección de las protecciones deben corresponder a los riesgos de cada puerta concreta.
Stand-by y Phototest son modos alternativos. Si se utiliza un par de fotocélulas en PHOTO con el modo Phototest, use el esquema D: la entrada PHOTO1 (11), que no se utiliza, se conecta a OUT STB (5). Del mismo modo, AUX (13), si no se utiliza, se conecta al borne 5 únicamente cuando está configurado como PHOTO2. Esto no debe anular ningún dispositivo de seguridad instalado. Si utiliza varios pares, use el esquema C. No confunda COMMON (8) con OUT STB (5), que es conmutada.
Primera puesta en marcha y aprendizaje del recorrido
Antes de encender, los motores deben estar bien fijados, bloqueados y conectados correctamente, con los topes y las entradas de seguridad configurados. En la MC424LR30, seleccione en el interruptor el tipo XME2024, correspondiente al SFAB2024, según la fila original de la imagen.
- Al encender, compruebe los LED de alimentación y de las entradas de seguridad. Resuelva cualquier indicación incorrecta antes de iniciar el aprendizaje.
- Desbloquee manualmente las hojas, colóquelas aproximadamente a mitad del recorrido y vuelva a bloquearlas; si hay dos hojas, compruebe su orden.
- En la MC424LR30, mantenga pulsados STOP/SET + CLOSE durante más de 3 segundos según el procedimiento de aprendizaje del recorrido. Al principio se comprueba el sentido de movimiento y, a continuación, se ejecuta la secuencia de cierre, apertura y cierre completo de las hojas.
- Si el movimiento va en el sentido equivocado o las hojas se solapan de forma incorrecta, detenga inmediatamente el aprendizaje. Desconecte todas las fuentes de alimentación, corrija el cableado y repita el procedimiento completo.
- Cuando el aprendizaje se haya completado correctamente, compruebe el ciclo completo, la ralentización, STOP, las fotocélulas y los demás dispositivos de protección. Repita la prueba después de modificar el cableado o los ajustes pertinentes.
Programación de la central de control
El motor no tiene botones de ajuste propios. El cierre automático, la pausa, la velocidad, la fuerza, el retardo entre hojas, Stand-by y la función AUX/OGI se configuran en la central de control correspondiente. La MC424LR30 dispone de dos niveles con ocho LED; los procedimientos de otra generación no se aplican automáticamente.
| Operación en la MC424LR30 | Dónde encontrar el procedimiento |
|---|---|
| Botones, entrada y memorización | Botones de control y programación |
| Funciones ON/OFF | Nivel I: funciones y estados iniciales |
| Parámetros y rangos | Nivel II: valores de cada LED |
| Borrado o restablecimiento | Procedimiento para restablecer la placa específica; borrar la memoria de radio es una operación independiente. |
No ajuste la fuerza como sustituto de reparar una puerta que se atasca. Cualquier cambio que afecte al movimiento o a las entradas de seguridad requiere repetir las pruebas funcionales y de seguridad.
Selección y emparejamiento de mandos a distancia
Antes de comprar un mando, compruebe el tipo y la codificación del receptor de la central. Para la versión actualmente compatible, una opción habitual es NICE MYGO4. El procedimiento para memorizar los botones y borrar la memoria se encuentra en el apartado control por radio MC424LR30. El aprendizaje del transmisor no sustituye al aprendizaje de los motores. No elija modelos antiguos FLO/FLOR ni un mando a distancia para otra interfaz de radio basándose únicamente en la frecuencia de 433,92 MHz.
Batería de reserva y alimentación solar
Si no dispone de una fuente de alimentación de reserva, utilice el desbloqueo manual con llave. Para la MC424LR30 actual, elija NICE PSS124 con el conector correspondiente. La versión anterior NICE PS124 requiere un adaptador NICE CABLA11 y Stand-by desactivado. Si utiliza otra central, compruebe el conector y los requisitos de su fuente de alimentación; la batería no se conecta directamente al motor.
NICE SOLEMYO SYKCE30 es una alternativa, tras evaluar el consumo diario y las condiciones de insolación. Con alimentación solar, active Stand-by y conecte también los accesorios según su modo de funcionamiento. No conecte simultáneamente la red eléctrica y SOLEMYO. La configuración es distinta de la que se utiliza con PS124 a través de CABLA11.

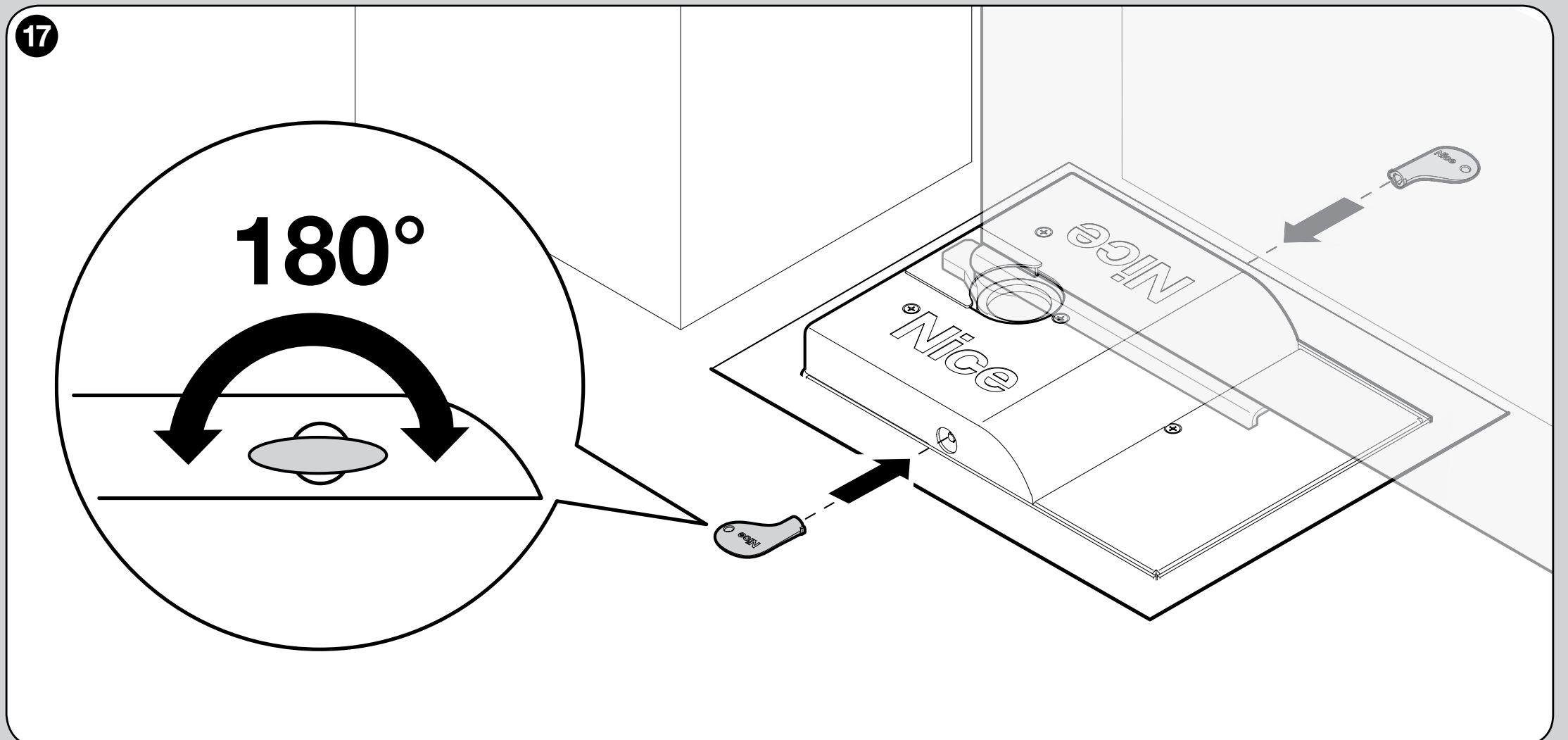

Desbloqueo manual en caso de corte del suministro eléctrico
- Detenga la puerta y sujete la hoja para impedir que se mueva por sí sola. Realice el desbloqueo con la hoja inmóvil.
- Introduzca la llave triangular en uno de los orificios laterales de desbloqueo y gírela 180° en cualquier sentido. La hoja se puede abrir o cerrar manualmente.
- Para volver a bloquearla, gire la llave 180°. El mecanismo se acopla con el primer movimiento activado por una orden; durante la prueba, mantenga despejada la zona de la puerta.
- En una puerta de dos hojas, repita el procedimiento en el segundo motor. Cuando se restablezca la alimentación, compruebe el movimiento automático y los dispositivos de protección.
Qué comprobar en caso de avería
| Síntoma | Procedimiento |
|---|---|
| El motor no funciona | La alimentación y las entradas de seguridad de la central, el bloqueo del motor, la salida M1/M2 y el cable. No pruebe el motor conectándolo directamente a 230 V. |
| La hoja se atasca | Movimiento manual, alineación de la bisagra y el brazo, fijación de la hoja, engranaje correctamente acoplado y topes. No intente solucionarlo aumentando la fuerza. |
| Sentido de movimiento u orden incorrectos | Detenga el movimiento, desconecte las fuentes de alimentación, compruebe los cables del motor y M1/M2; después, repita el aprendizaje. |
| Falla el aprendizaje o Phototest | Las indicaciones de STOP/PHOTO/PHOTO1, la polaridad TX/RX y la diferencia entre COMMON y OUT STB. El cableado debe corresponder a los ajustes de Stand-by y Phototest. |
| El botón funciona, pero el mando no | La batería del transmisor, la codificación compatible y la memoria de radio, según el procedimiento de emparejamiento. |
| Agua en la caja | El drenaje, posibles obstrucciones del desagüe y la estanqueidad de las conexiones fuera de la caja. Desconecte la alimentación y encargue la reparación; el grado IP67 no sustituye a un desagüe funcional. |
Prueba de seguridad y mantenimiento
Antes de entregar la instalación, pruebe el desbloqueo manual, la apertura y el cierre completos, los topes, el orden de las hojas y todos los dispositivos de protección. El instalador debe comprobar que las fuerzas sean seguras y que el conjunto disponga de los dispositivos de protección necesarios; el par máximo del motor no es una fuerza de contacto segura para las personas. Los niños no deben jugar con los mandos ni acercarse a la puerta mientras esté en movimiento.
Realice una inspección al menos cada 6 meses. Desconecte todas las fuentes de alimentación, limpie la caja y el desagüe, y compruebe si hay corrosión, la firmeza de los tornillos y los topes, el casquillo, las bisagras, el cable y el sistema antielevación. Reponga la lubricación necesaria siguiendo el procedimiento de instalación. Después del mantenimiento, repita las pruebas de movimiento y de seguridad. Las piezas dañadas y la instalación eléctrica deben ser reparadas por un profesional. Vida útil orientativa para hojas de 1,51–2,3 m

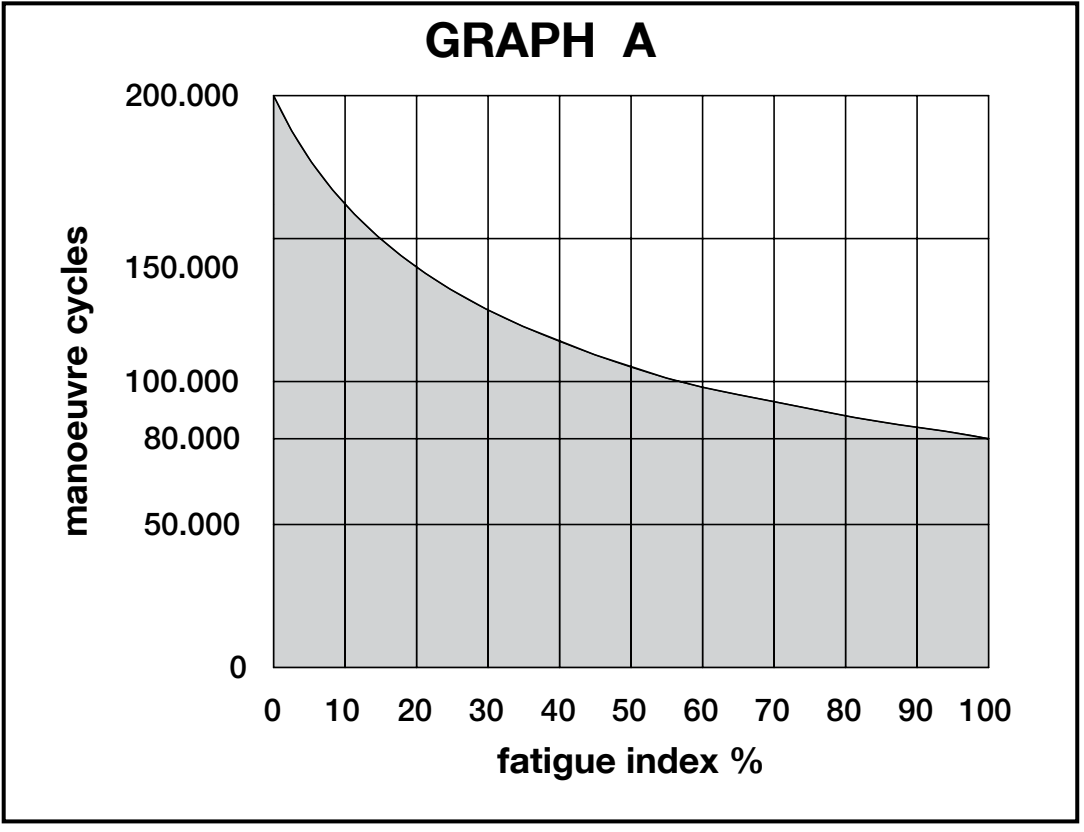

Vida útil orientativa para hojas de 1,51–2,3 m
Para hojas de 1,51–2,3 m de longitud, puede utilizar los siguientes índices. La vida útil orientativa depende del peso, la longitud, el entorno y el relleno de la hoja. La suma de los índices se lee en el eje horizontal del gráfico original; el eje vertical indica el número de ciclos. Es una estimación basada en un mantenimiento periódico, no una garantía ni un número de años. Si la configuración está en el límite, consulte primero el gráfico de aplicabilidad.
| Características de la automatización completa | Índice | Gráfico de vida útil | ||
|---|---|---|---|---|
| Peso de la hoja | 1,51–1,8 m | 1,81–2,0 m | 2,01–2,3 m |
|
| Hasta 100 kg | 10 % | 20 % | 30 % | |
| 101–250 kg | 20 % | 30 % | 40 % | |
| 251–300 kg | 30 % | 40 % | 50 % | |
| 301–330 kg | 40 % | 50 % | — | |
| 331–400 kg | 50 % | — | — | |
Añada al índice base 15 % con temperaturas superiores a 40 °C o inferiores a 0 °C, o con una humedad superior al 80 %; añada otro 15 % por el relleno completo y 15 % si la instalación se realiza en un entorno ventoso. Cada factor relevante se contabiliza por separado. Un guion en la tabla no significa que la carga sea nula; compruebe la aplicabilidad en el gráfico de límites.
El relleno completo, el viento, la humedad elevada y las condiciones térmicas reducen la vida útil. Por tanto, al planificar el funcionamiento, tenga en cuenta también el entorno y la resistencia real al movimiento, no solo el peso máximo.
Especificaciones técnicas SFAB2024
| Parámetro | Valor |
|---|---|
| Tipo | Motor subterráneo irreversible sin encoder, con cuerpo metálico encapsulado |
| Alimentación del motor | 24 V CC desde la unidad de control central MC424L |
| Límites independientes de la hoja | 2,3 m / 400 kg; combinación según el gráfico de uso |
| Corriente máxima / potencia absorbida | 5 A / 120 W |
| Par máximo | 250 Nm |
| Velocidad sin carga | 1,25 revoluciones/min |
| Uso | Residencial; máximo de 60 ciclos/h en condiciones nominales, la mitad a 180° |
| Ajuste mecánico del ángulo | 90° ±10° o 180° ±10°, según el montaje de los topes |
| Grado de protección | IP67 – inmersión temporal; se requiere un desagüe en la caja |
| Temperatura de funcionamiento | −20 a +50 °C |
| Dimensiones del motor únicamente | 235 × 206 × 96,5 mm |
| Peso del motor únicamente | 6 kg |
| Cable de alimentación | 2 m |
| Caja de cimentación | SFABBOX, por separado o en combinación/kit |

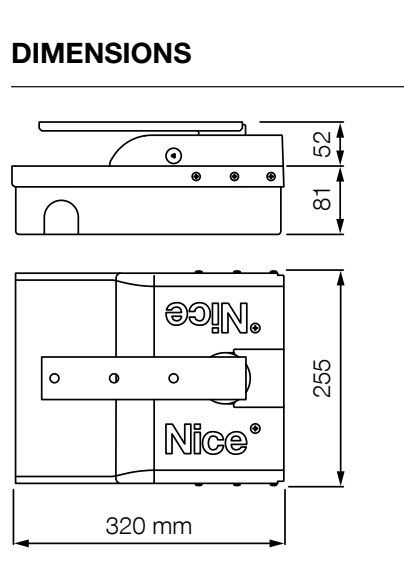

Las dimensiones y el peso del motor difieren de los de la caja completa con palanca. El dibujo de la caja que aparece a continuación muestra una planta de 320 × 255 mm y las dimensiones en altura para su instalación; todas las medidas del dibujo están en milímetros. Al preparar la cimentación, prevea también un desagüe y un tubo protector para los cables.
Vista 360° del accionamiento
El accionamiento SFAB2024 también se comercializó anteriormente con los nombres X-FAB XFAB2024 y X-METRO XME2024. Al realizar la conexión, compruebe siempre el modelo real del motor y la placa de la unidad de control central.
