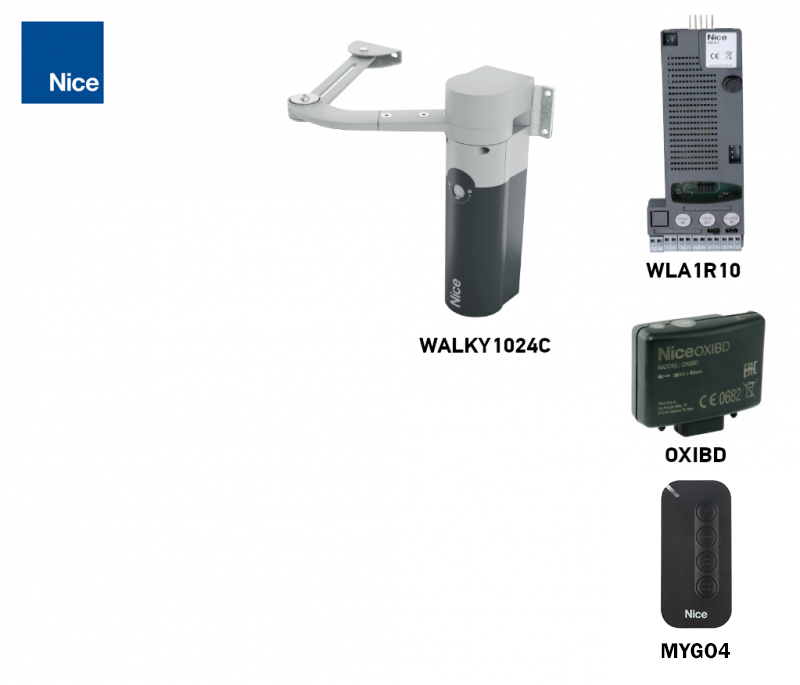

NICE Walky WL1024C - motor con unidad de control para puertas de hasta 1,8 m/180 kg
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
En stock
450,52 € con IVA
| Peso |
|---|
| 4,80 kg |

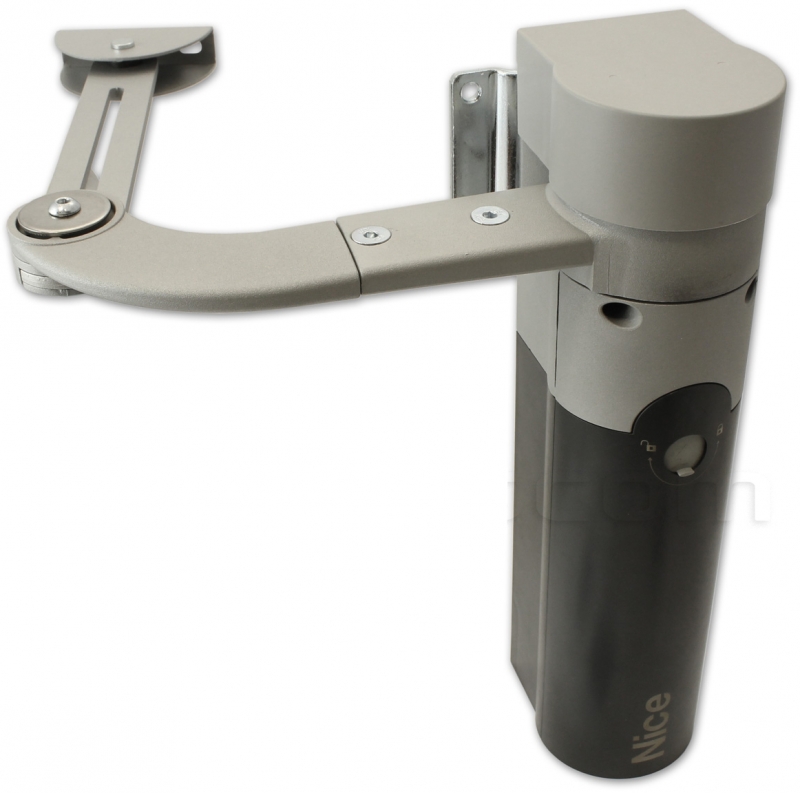

Descripción del producto NICE Walky WL1024C - motor con unidad de control para puertas de hasta 1,8 m/180 kg
NICE WALKY WL1024C es un accionamiento articulado para una hoja de puerta batiente con central de mando integrada WLA1. El motor funciona con 24 V DC, el conjunto WL1024C se alimenta de la red de 230 V AC. En una puerta de dos hojas, se conecta a este un segundo motor WL1024 sin central de mando.

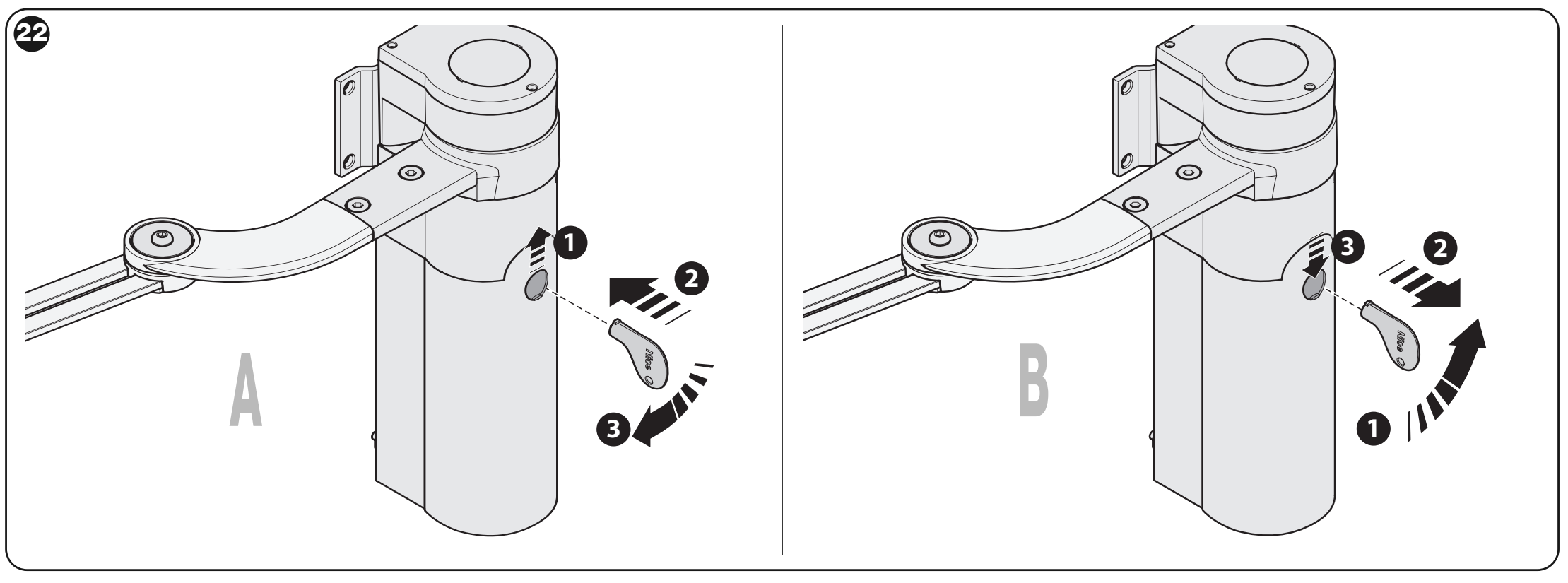

El accionamiento es irreversible y, en caso de corte del suministro eléctrico, se desbloquea con una llave. Los datos 1,8 m y 180 kg son límites máximos distintos; la idoneidad para una puerta concreta se determina mediante el gráfico combinado de longitud y peso.
Control y accesorios compatibles
La WLA1 está incluida en el WL1024C. WLA1 independiente sirve como unidad de repuesto. El WL1024 es un segundo motor sin control; no necesita una segunda central de mando. Los siguientes procedimientos corresponden a la WLA1 con cuatro LED L1–L4; antes de intervenir, compruebe las referencias y los elementos de control de la placa instalada.
| Qué | Por qué | Tipo |
|---|---|---|
| Segundo motor | Para la segunda hoja; cableado independiente del motor. | |
| Fotocélulas | Protección del paso, BlueBUS sin polaridad. | |
| Luz de advertencia | Advierte del movimiento; conector FLASH y función de luz intermitente. | |
| Radio y mando | Receptor enchufable SM y codificación compatible; selección y emparejamiento. | |
| Batería de reserva | Funcionamiento durante un corte del suministro eléctrico; conector específico. | |
| Alimentación solar | Para lugares sin conexión a la red; no conectar a la alimentación de red. |

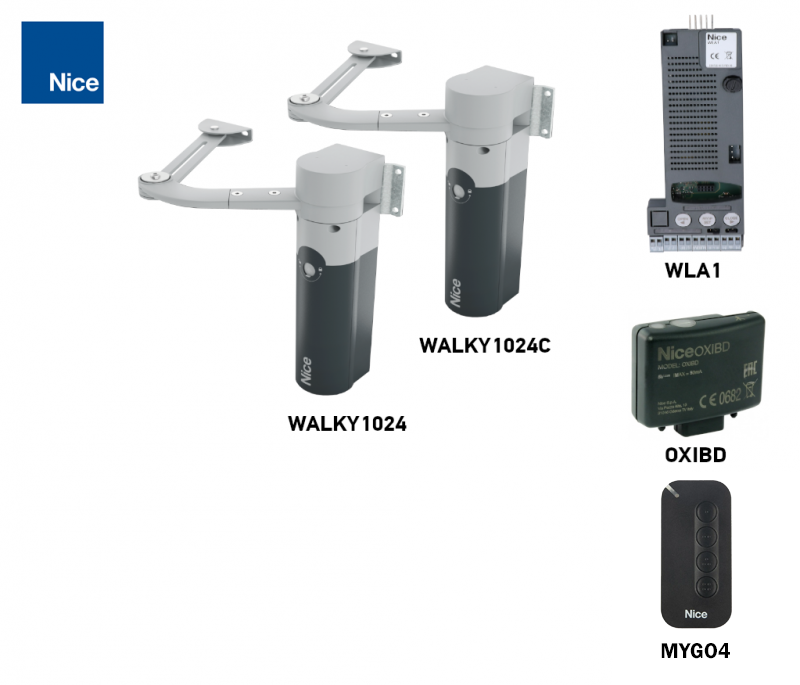

Kits para una o dos hojas
El WL1024C independiente acciona una hoja. En una puerta de dos hojas, también controla el segundo motor NICE WL1024 sin central propia. Elija el número de motores y el equipamiento según el kit concreto. Dos motores no aumentan el límite de una sola hoja.
| 1 hoja | Accionamiento individual | 2 hojas |
|---|---|---|
| Kit básico Con fotocélulas Con accesorios  | WL1024C independiente Un motor con control WLA1; es necesario completar el equipamiento. | Kit básico Con fotocélulas Con accesorios  |
Cuándo elegir WALKY WL1024C
Es adecuado para puertas batientes ligeras con espacio libre para el brazo articulado. La hoja debe moverse con suavidad y permanecer quieta al soltarla. El accionamiento no soluciona problemas de bisagras dañadas, fricción ni viento que actúe sobre un relleno opaco.
| Condición | Límite de una hoja |
|---|---|
| Brazo completo | Longitud máxima de 1,8 m con un peso máximo de 100 kg; apertura de hasta 110° según la geometría. |
| Peso máximo | 180 kg con una longitud de 0,8 m y brazo completo. Las hojas más largas deben ajustarse al gráfico combinado. |
| Brazo acortado | Longitud máxima de 1,6 m con un peso máximo de 100 kg; apertura máxima de 90°. |
| Altura de la hoja | Máximo 2 m, tanto con brazo completo como acortado. |
| Funcionamiento | Máximo 100 ciclos completos al día; la central limita el funcionamiento a unos 50 ciclos/h. Funcionamiento continuo durante unos 10 min; después, es necesario hacer una pausa. |

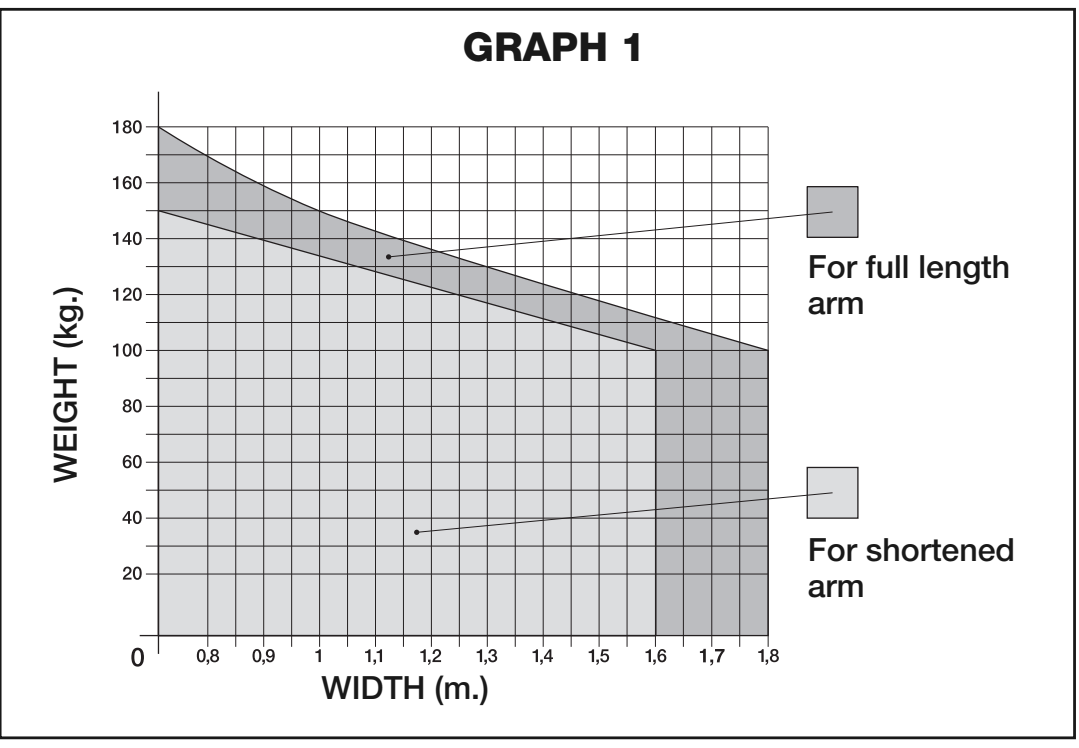

Gráfico de uso de WALKY: longitud de la hoja en m en el eje horizontal y peso en kg en el vertical; zonas grises para brazo completo y acortado
La intersección entre el peso y la longitud debe quedar dentro de la zona gris correspondiente. También deben evaluarse la superficie del relleno, el viento, las dimensiones de las bisagras y las medidas de montaje. Si necesita confirmar la elección, póngase en contacto con nosotros con las medidas, el peso y fotografías de la puerta.
Vida útil estimada

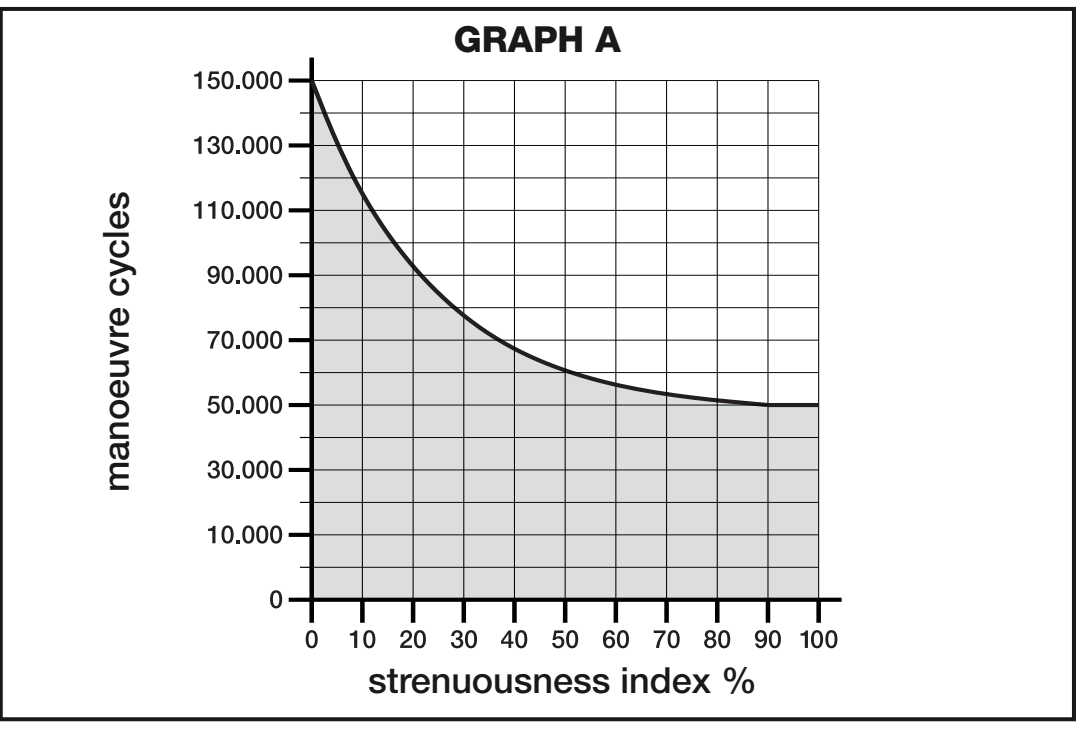

El índice de carga se determina según la combinación de longitud y peso; después se añaden los factores ambientales. El gráfico indica una estimación del número de ciclos, no una garantía ni un número de años.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Longitud inferior a 1,2 m | Peso superior a 100 kg: 55 % / 65 %. Peso inferior a 100 kg: 30 % / 50 %. |
|
| Longitud de 1,2–1,6 m | Peso superior a 80 kg: 55 % / 65 %. Peso inferior a 80 kg: 40 % / 50 %. | |
| Longitud superior a 1,6 m | Peso superior a 60 kg: 55 %. Peso inferior a 60 kg: 40 %. No se utiliza el brazo acortado. | |
| Temperatura / humedad | Por encima de 40 °C o por debajo de 0 °C, o con una humedad superior al 80 %: +15 % / +15 %. | |
| Relleno completamente opaco | +15 % / +10 %. | |
| Zona ventosa | +15 % / +10 %. |
Si el peso queda exactamente en el límite entre dos tramos, utilice el índice más alto de los dos tramos contiguos para evaluar el margen. El índice de vida útil no sustituye al gráfico de idoneidad del accionamiento.
Montaje del accionamiento y del brazo articulado
El montaje, la conexión a la red eléctrica y las pruebas de seguridad deben ser realizados por un técnico cualificado. Antes de intervenir, desconecte la alimentación de red y la batería. Tanto en la posición abierta como en la cerrada se necesitan topes mecánicos fijos; no se incluyen automáticamente con el accionamiento.
Espacio para el brazo y medidas A / B / E
| Medida | Condición |
|---|---|
| Anchura del pilar | Mínimo 80 mm. Con una anchura de 80–135 mm, el soporte trasero se monta girado 90°, tal como se muestra en la ilustración. Se refiere a la anchura de la zona de fijación, no a una sección transversal universal del pilar. |
| Espacio libre E | 80–299 mm: es necesario acortar el brazo; apertura máxima de 90°. A partir de 300 mm: brazo completo; apertura de hasta 110° según la geometría. |
| A y B con el brazo completo | Mida la posición de la bisagra y del soporte según el plano. El punto A/B debe quedar dentro de la zona gris del gráfico para el ángulo deseado. |
| Posición | Motor en posición vertical; brazo en la parte superior de la hoja. No monte el accionamiento al revés, con el brazo orientado hacia abajo. |

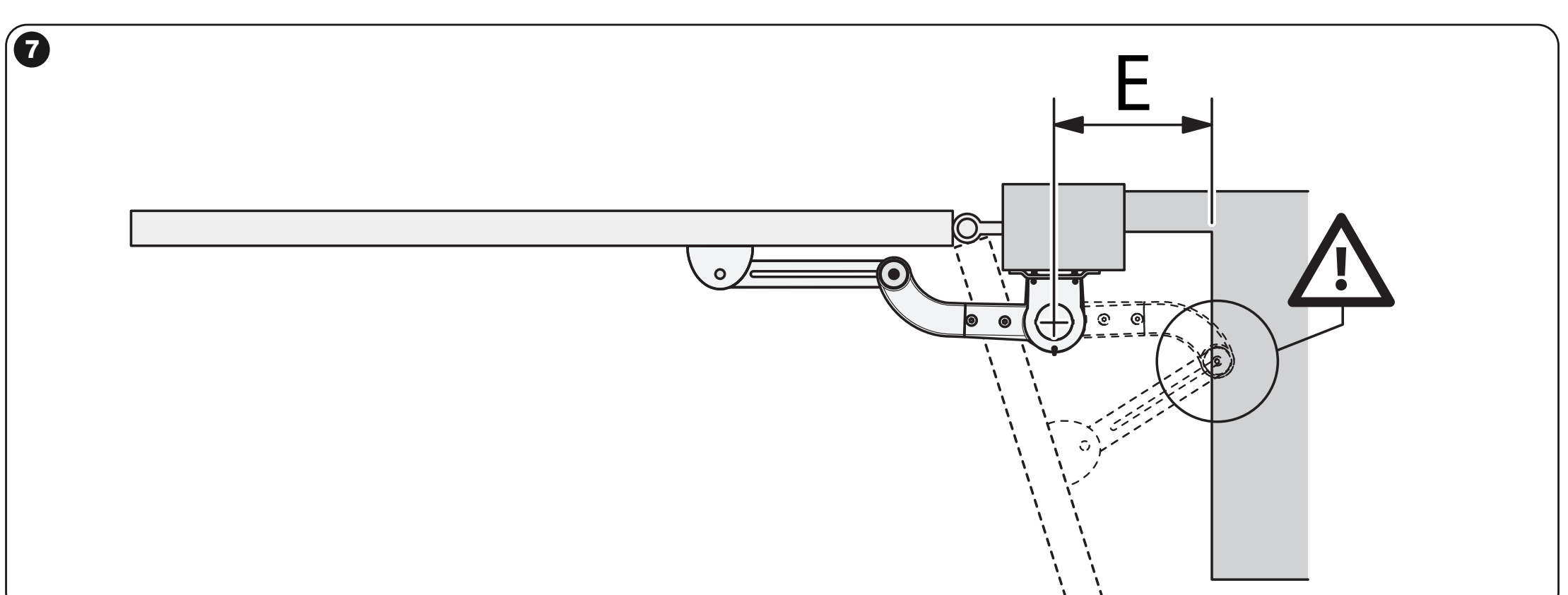

WALKY: medición del espacio libre E detrás del brazo articulado

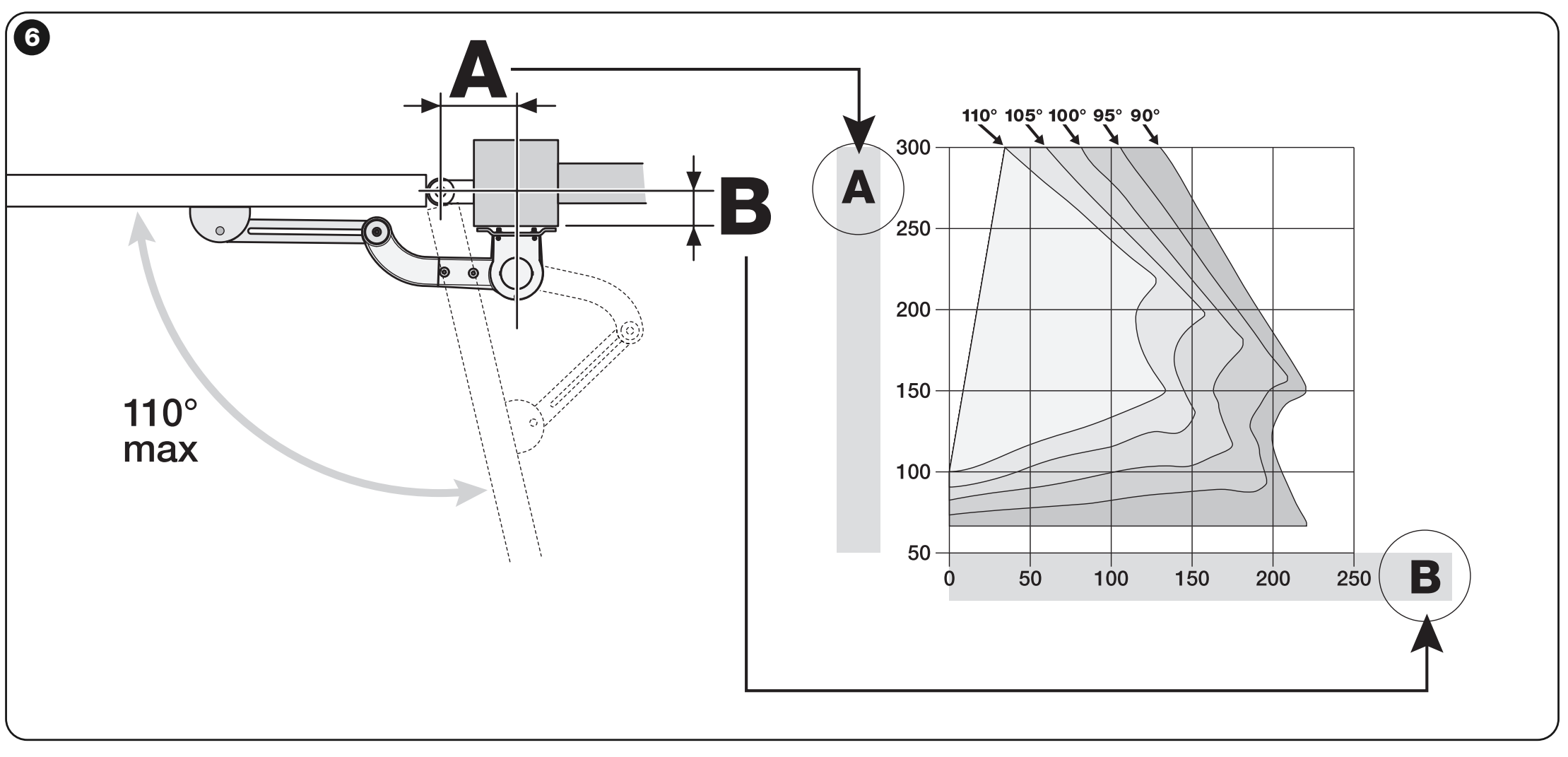

WALKY con brazo completo: medidas A y B en mm y gráfico para una apertura de 90–110°
Fijación de los soportes y del brazo completo
- Monte el brazo y el soporte trasero según el plano. La parte doblada del brazo debe apuntar hacia la puerta; los pasadores y los anillos de retención deben encajar correctamente.
- Marque la posición del motor según las medidas A/B. Fije el soporte trasero a una base resistente; el instalador debe evaluar el tipo de anclajes y la resistencia de la estructura.
- Monte el motor en posición vertical. Determine la posición del soporte delantero en la hoja con el motor desbloqueado y la puerta cerrada; respete la disposición en altura, incluida la medida de control de 75 mm indicada en el plano.
- Fije el soporte delantero al marco resistente de la hoja. Primero, permita ajustar su posición. Compruebe manualmente todo el recorrido, el movimiento libre del brazo y el contacto con ambos topes.
- Una vez ajustada la hoja cerrada, fije definitivamente el soporte con los tres tornillos. Asegure el brazo con el pasador y el anillo de retención.

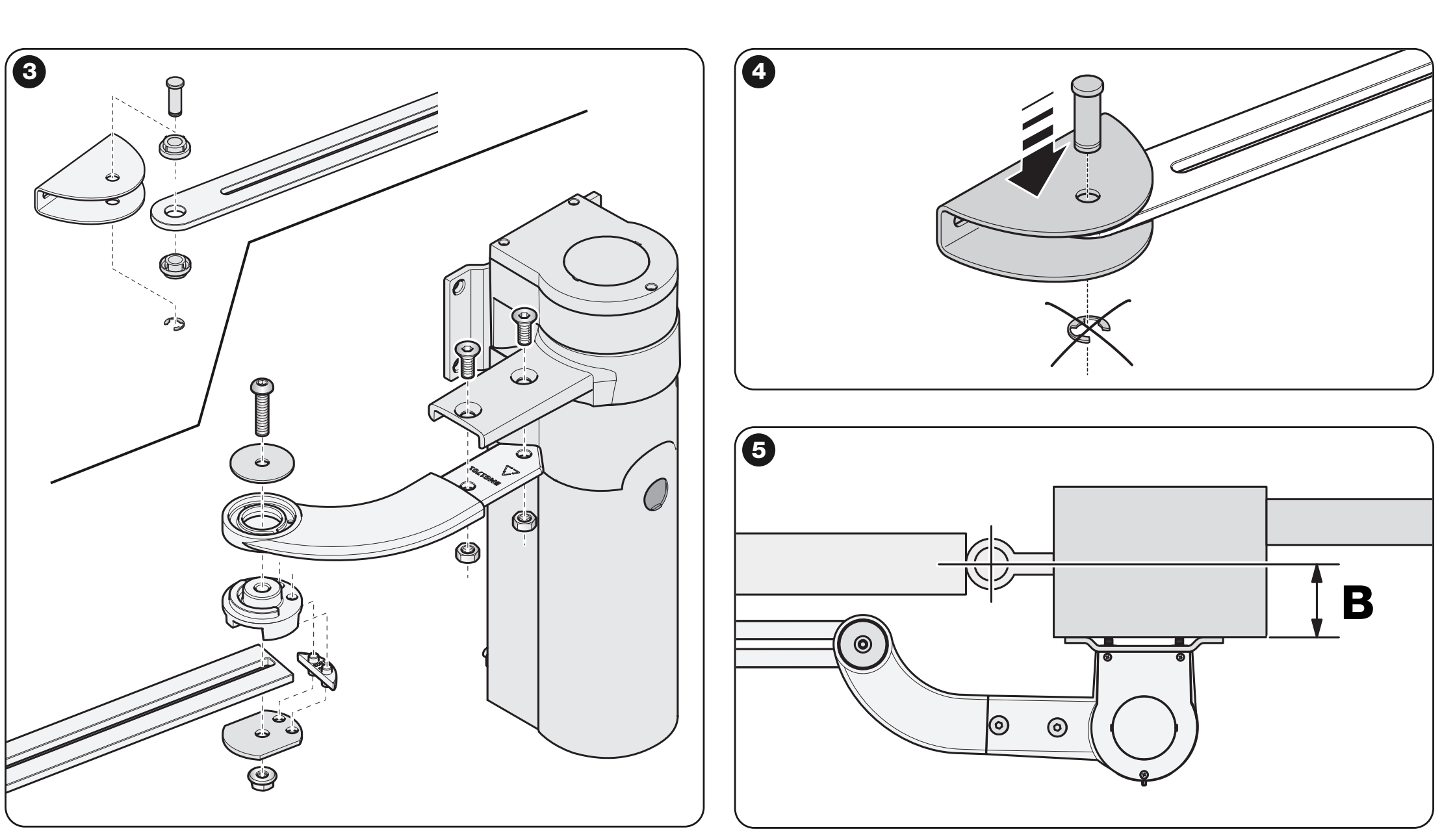

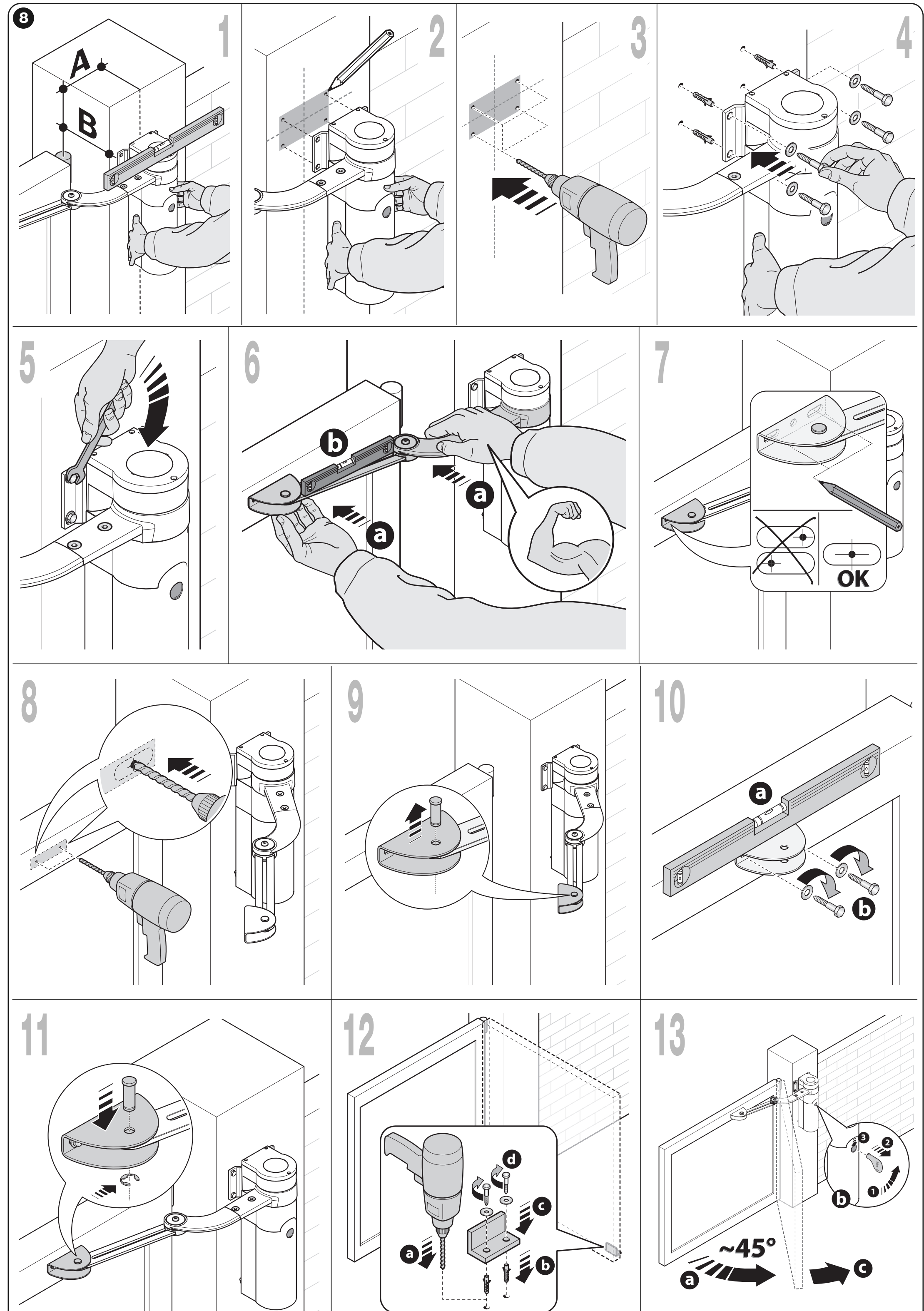

WALKY: montaje del brazo, soporte trasero y posición de la medida B

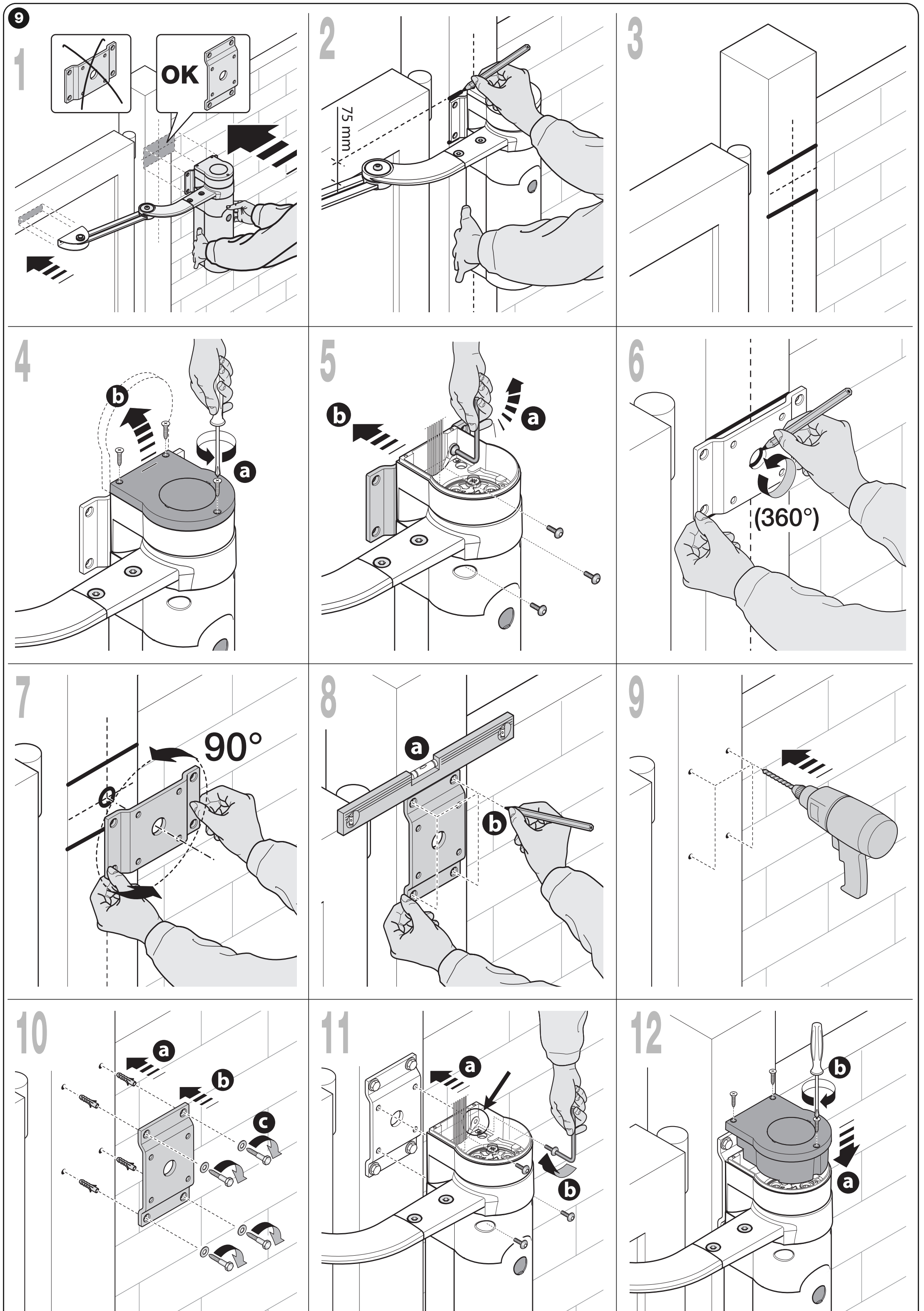

WALKY: montaje en el pilar, altura del soporte de la hoja y fijación final del brazo
WALKY en un pilar de 80–135 mm de anchura: giro de 90° del soporte trasero
Montaje con el brazo acortado
El acortamiento es una intervención de montaje necesaria cuando el espacio E es inferior a 300 mm. Compruebe primero los límites del brazo acortado y la geometría. Medida C es la distancia entre los ejes de los pasadores del brazo; se determina a partir de la intersección A/B en el gráfico. No se debe cortar la parte que se va a acortar a ojo.
- Seleccione C en el gráfico según las medidas A/B; la apertura máxima es de 90°.
- Antes de cortar, monte el brazo en la posición de comprobación. Con la puerta cerrada y abierta, compruebe la posición del soporte y el eje de la bisagra con una cuerda, tal como se muestra en la ilustración AA/BB.
- Solo después de confirmar todo el recorrido, ajuste la longitud según el plano, elimine los bordes afilados y complete la fijación.
- Vuelva a comprobar los topes, el movimiento libre y que no haya colisión entre el brazo, el pilar y la hoja.

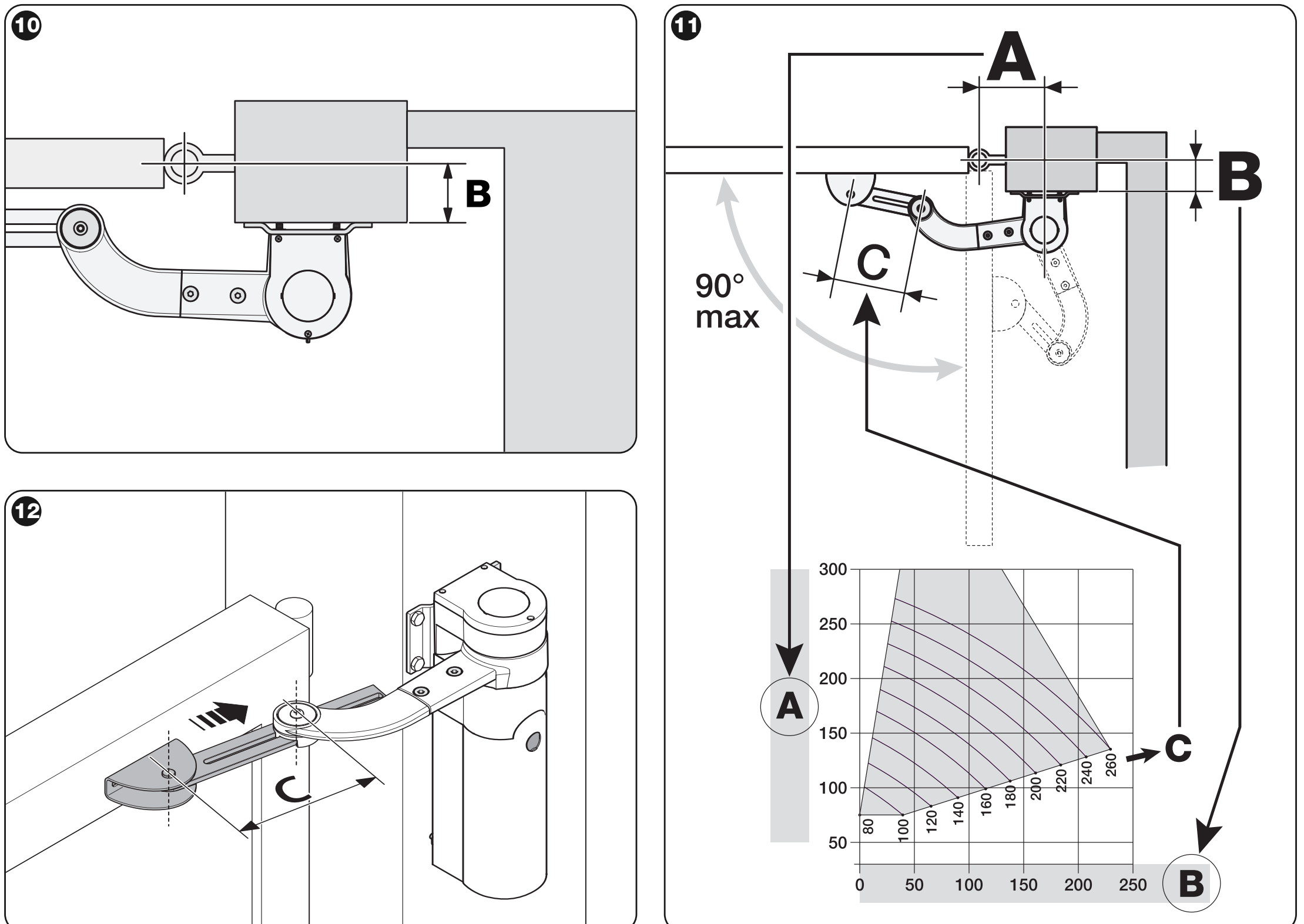

WALKY: medidas A, B y C y gráfico para el brazo acortado con apertura de hasta 90°

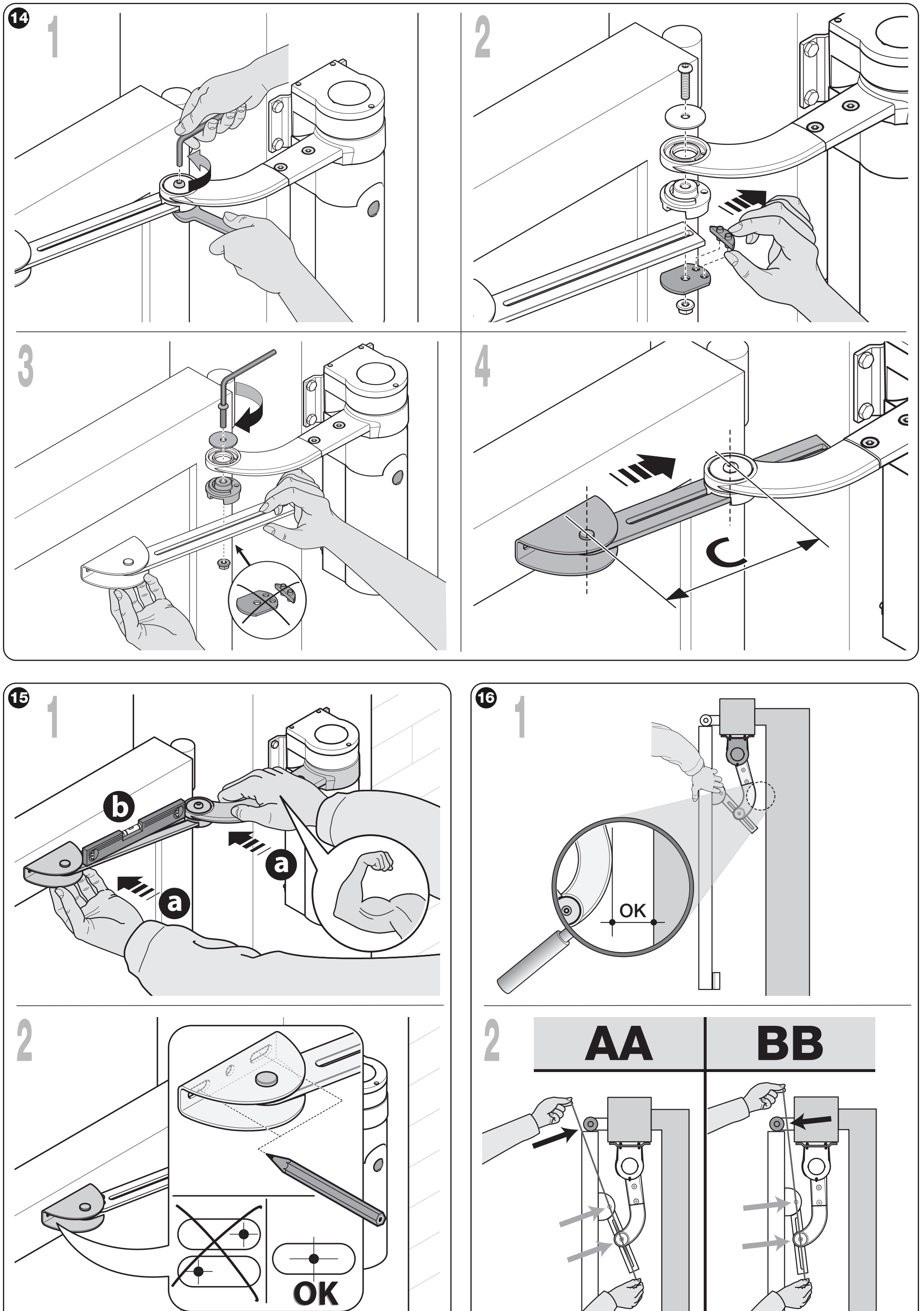

WALKY: ajuste C y comprobación del eje de la bisagra en las posiciones AA y BB

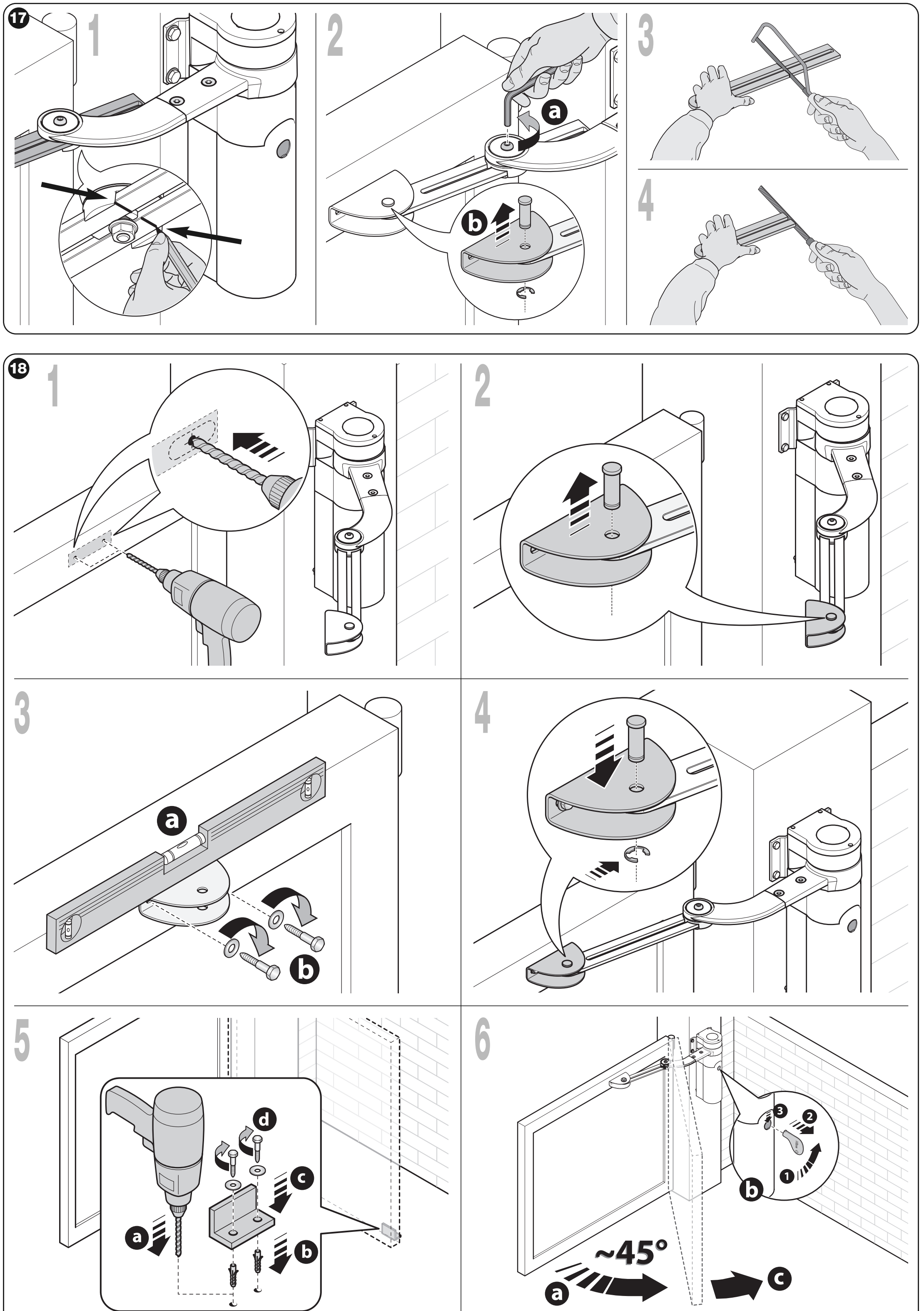

WALKY: acortamiento y finalización del montaje del brazo tras comprobar la geometría
Conexión de la central de control WLA1
El motor WL1024C incorpora la central de control WLA1 y el módulo de alimentación de red. Separe los cables de red de los cables de señal y utilice prensaestopas, juntas y todos los tornillos de la tapa. Los cables no deben obstaculizar el movimiento de la tapa ni cubrir los LED.
Cableado y longitudes máximas
| Conexión | Cable / longitud máxima |
|---|---|
| Red de 230 V CA | 3 × 1,5 mm² / 30 m. Para más de 30 m, utilice 3 × 2,5 mm² y una toma de tierra de protección junto al automatismo. |
| Cerradura eléctrica ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; para distancias de 20–40 m, utilice 2 × 1 mm². |
| Interruptor de llave | 2 cables de 2 × 0,5 mm² / 50 m; se puede utilizar un solo cable de 4 × 0,5 mm². |
| Segundo motor WL1024 | 3 × 1,5 mm² / 6 m. |
| Antena | RG58 / máximo 20 m; se recomienda menos de 5 m. |
Alimentación de red y toma de tierra
Conecte la fase L y el neutro N según la etiqueta del módulo de alimentación. El conductor de protección PE debe conectarse al terminal de tierra indicado. El dispositivo de desconexión debe permitir aislar de forma segura todo el automatismo; desconecte la batería por separado.

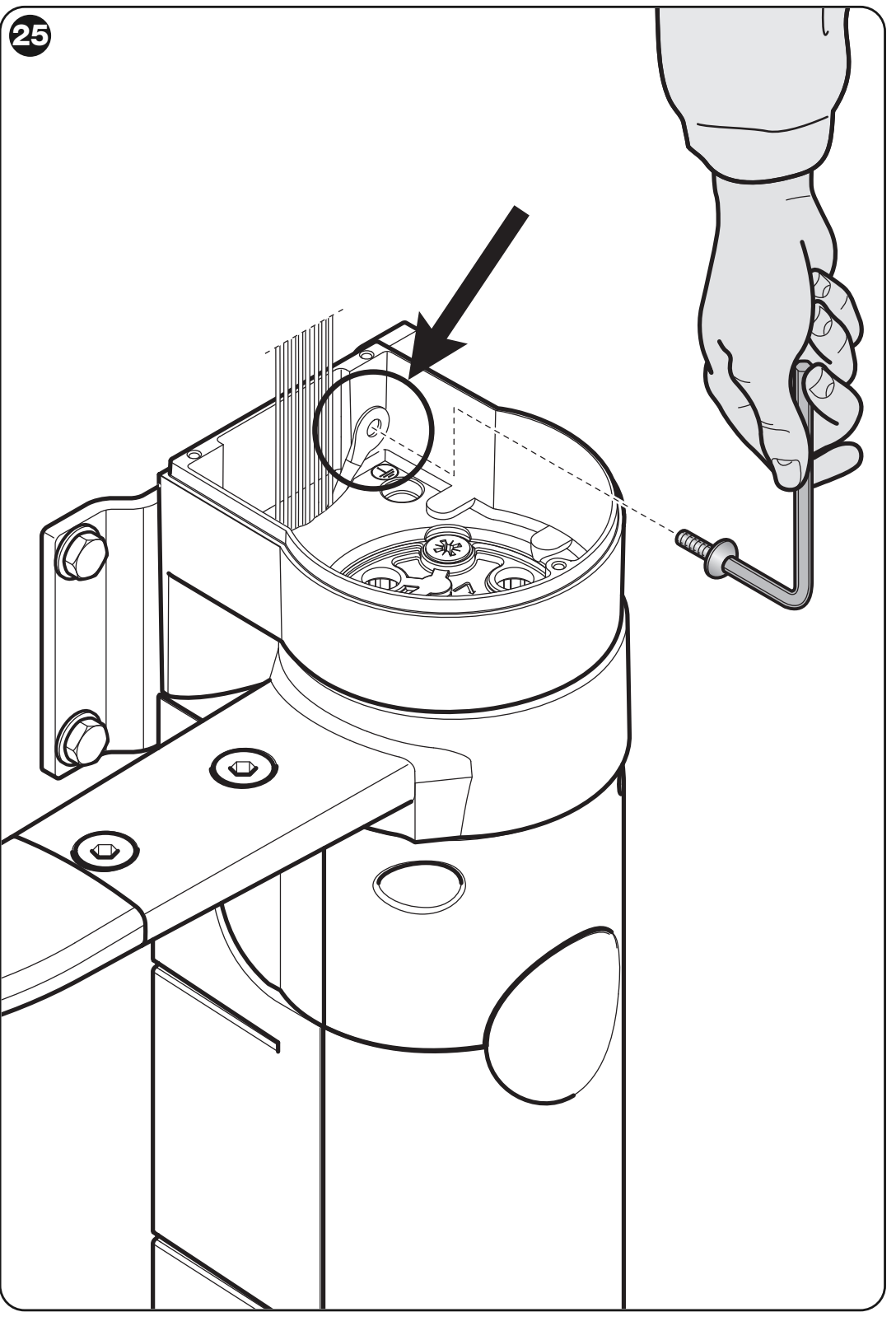

WALKY: acceso al módulo de red y a la toma de tierra de protección
Orientación de la placa WLA1

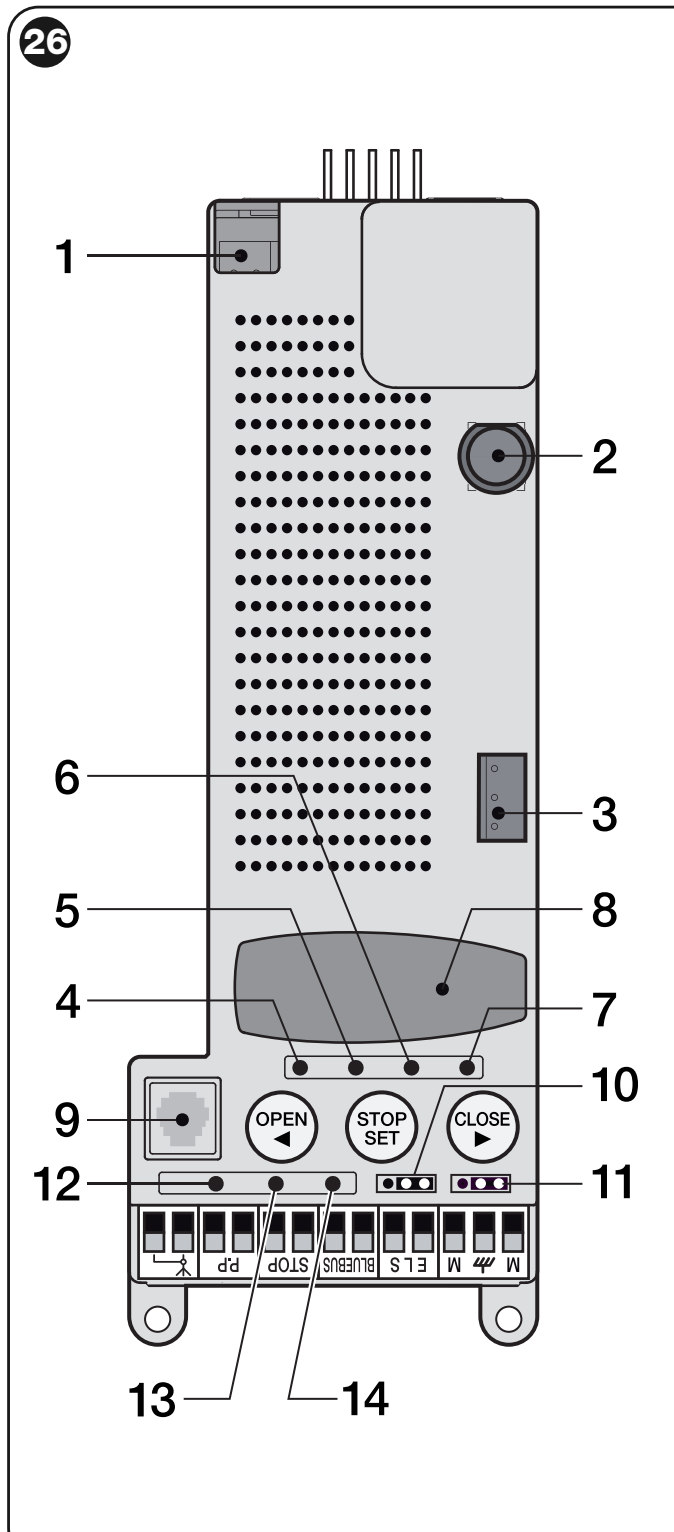

WLA1: conectores, puentes JA/JB, botones y LED; los números corresponden a la tabla
| Número en la ilustración | Elemento |
|---|---|
| 1 / 2 / 3 | Conector de batería o Solemyo / fusible / conector del motor. |
| 4 / 5 / 6 / 7 | LED de programación L1 / L2 / L3 / L4. |
| 8 / 9 | Conector del receptor SM / interfaz BusT4. |
| 10 / 11 | Puentes JA / JB para la configuración de la puerta. |
| 12 / 13 / 14 | LED P.P. / STOP / BlueBUS. |
Bornes y polaridad de los accesorios
| Borne / conector | Uso |
|---|---|
| BlueBUS | Alimentación y comunicación de dos hilos para dispositivos compatibles, sin polaridad. No es una salida universal de 24 V. |
| P.P. | Contacto NO libre de tensión para funcionamiento paso a paso; el contacto en sí no tiene polaridad. |
| STOP | Entrada de seguridad memorizada, NO, NC o 8,2 kΩ. Un cambio del estado de reposo detiene el movimiento y provoca una breve inversión. |
| Auxiliar + / − | El positivo (+) es el borne izquierdo marcado P.P.; el negativo (−), el borne izquierdo marcado STOP, según la orientación del detalle inferior. Con alimentación de red o Solemyo: 18–31 V CC; con PS424: aproximadamente 11–14 V CC, con un máximo total de 200 mA. Permanece activo también en modo de espera. |
| ELS | De fábrica, cerradura eléctrica 12 V CA, máx. 15 VA; la tensión alterna no tiene positivo ni negativo. Para otro modo, es necesario configurarlo con Oview. |
| FLASH en el módulo de alimentación | WLT o lámpara de 12 V CC de hasta 21 W; conector específico y función de luz intermitente. No confundir con ELS ni con la alimentación auxiliar. |
| SM / BusT4 | Receptor enchufable / interfaz de servicio; no son bornes de alimentación para accesorios. |
| Antena | Señal y blindaje del cable coaxial; no son conexiones de alimentación +/−. |

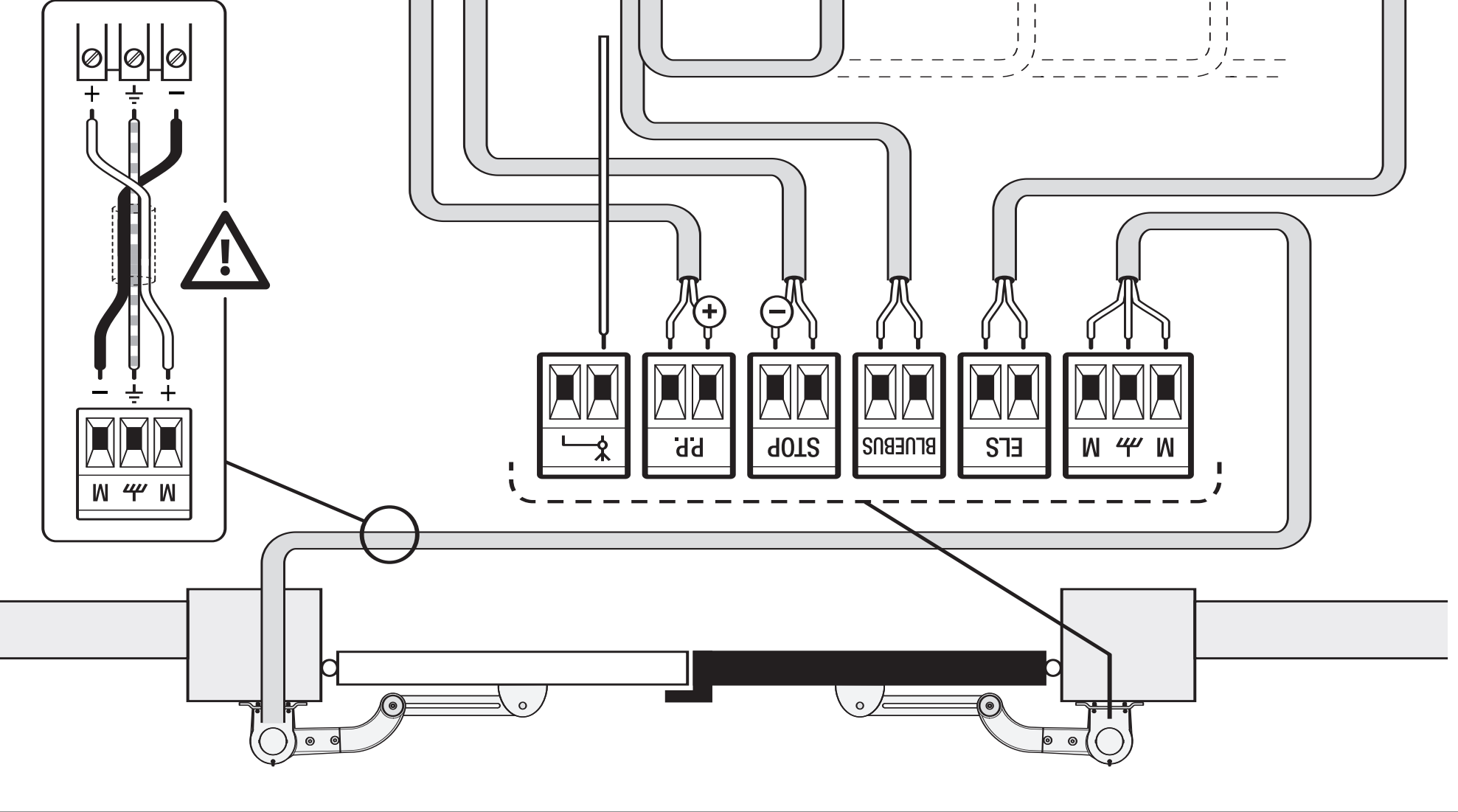

WLA1: detalle de los bornes P.P., STOP, BlueBUS, ELS y del segundo motor
WLA1: positivo auxiliar en P.P. y negativo en STOP; orientación según el detalle
Segundo motor WL1024
Motor sin central de control NICE WL1024 conéctelo a la regleta de tres polos específica para el motor. Los dos conductores exteriores son del motor; el borne central con el símbolo de tierra es PE, no el negativo. La polaridad de la salida del motor cambia según el sentido de movimiento; no es una fuente de alimentación para accesorios. El motor integrado se conecta con su propio conector, que solo admite una orientación correcta. Antes del aprendizaje, ajuste JA/JB según la configuración completa.
Fotocélulas BlueBUS y direcciones
NICE EPMB conecte en paralelo a BlueBUS mediante dos cables sin polaridad. Los puentes de TX y RX de cada par deben ser iguales; cada par debe tener una dirección distinta. Después de cada cambio, repita el aprendizaje de los dispositivos. Las fotocélulas con relé no se conectan directamente a BlueBUS.
| Dirección | Función en WALKY |
|---|---|
| FOTO / FOTO II | Pares activos durante el cierre; detienen e invierten el movimiento. |
| FOTO 1 / FOTO 1 II | Pares activos durante la apertura y el cierre. |
| FOTO 2 / FOTO 2 II | Pares activos durante la apertura; detienen e invierten el movimiento. |
| FA1 / FA2 | Orden de apertura; no sustituye a un par de protección. En el TX y el RX compatibles, retire el puente A. |
| Capacidad de BlueBUS | Máximo de 15 unidades: hasta 6 pares de seguridad, 2 pares con función de apertura y 4 dispositivos de mando compatibles. |
Ajuste la posición exacta de los puentes según el manual de las fotocélulas EPMB para la dirección seleccionada. Elija la posición de cada par según la zona que se desea proteger; después del aprendizaje, compruebe la respuesta de cada pareja durante aperturas y cierres reales.

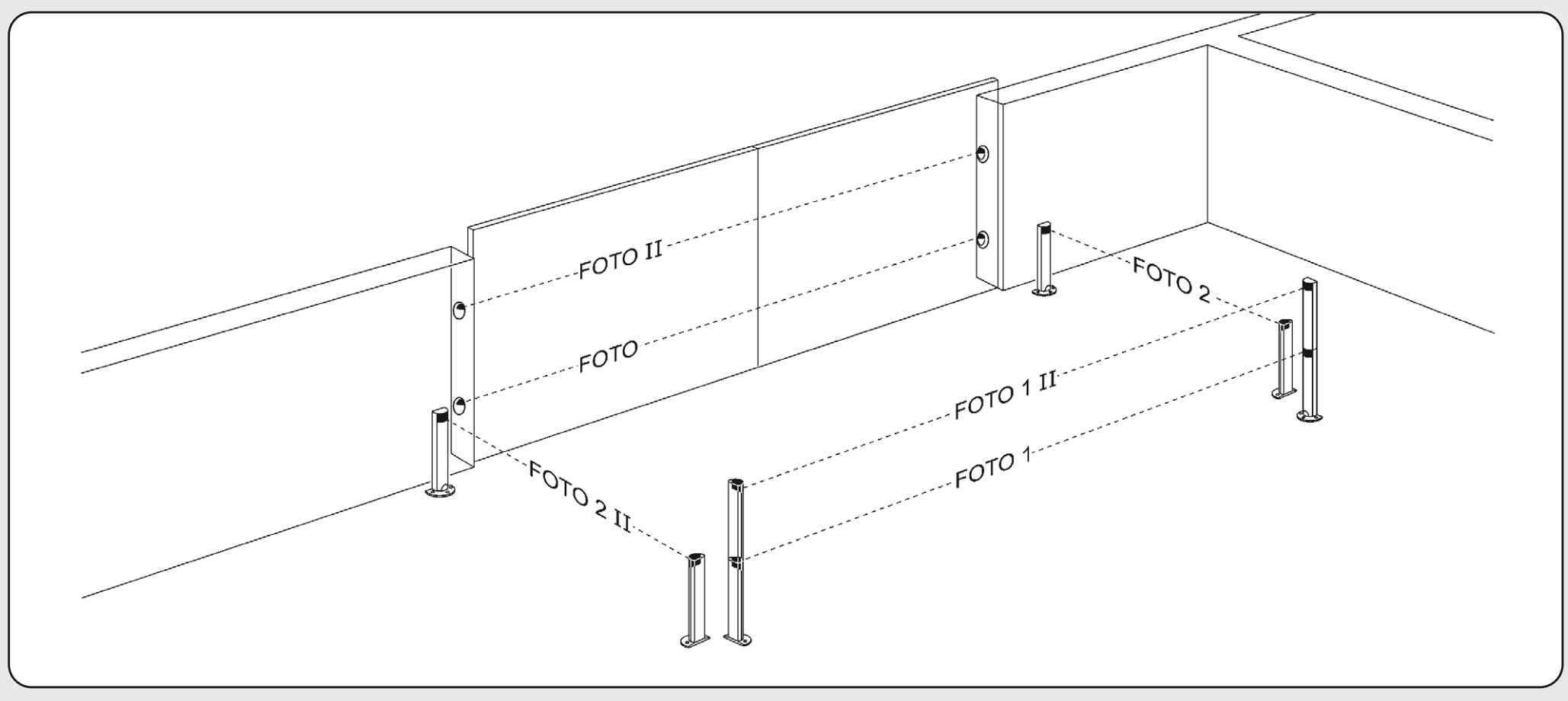

WALKY: posiciones de los pares FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 y FOTO 2 II
La dirección FOTO 3 no está permitida en WLA1. No transfiera la asignación de direcciones de otro motor.
Entrada de seguridad STOP
Los contactos NO se conectan en paralelo y los NC, en serie. Se pueden conectar en paralelo dos dispositivos resistivos compatibles de 8,2 kΩ; si hay más, se debe utilizar la conexión en cascada prescrita, con una única resistencia terminal. El instalador debe diseñar la conexión mixta NO/NC/resistiva de acuerdo con el manual. La central memoriza el estado de reposo durante el aprendizaje; si se modifica, hay que volver a realizar el aprendizaje y comprobarlo. No utilice una resistencia para anular la protección requerida de la puerta.
Luz de señalización WLT y salida ELS
NICE WLT se puede instalar en la parte superior del WL1024C y conectar al conector previsto FLASH del módulo de alimentación. Durante el movimiento, en modo intermitente debe parpadear con 0,5 s encendida / 0,5 s apagada. WLT también puede funcionar como luz de cortesía o crepuscular; seleccione la función deseada según su manual.
Si WLT se instala por separado, fuera del motor, se conecta a ELS, cuya función debe cambiarse mediante Oview. De fábrica, ELS es una salida para cerradura, no para luz de señalización. No invierta el conector WLT ni determine la polaridad basándose en P.P./STOP.
| Función seleccionada | Límite eléctrico de la salida |
|---|---|
| Cerradura eléctrica | 12 V CA / máximo 15 VA, sin polaridad. |
| Luz de señalización | WLT o lámpara de 12 V CC / máximo 21 W. |
| Otra lámpara o relé | Con alimentación de 24 V CC −30 % / +30 %, máx. 4 W; con PS424, 12 V CC −10 % / +25 %, máx. 4 W. Compruebe los ajustes y la compatibilidad antes de conectar. |
Batería de respaldo PS424
NICE PS424 no se incluye automáticamente con el motor. Conéctela al conector previsto solo después de completar la instalación, el aprendizaje y las pruebas. En caso de corte del suministro, disminuye la tensión de la salida auxiliar. El número de maniobras depende de la puerta, del consumo y del estado de la batería.

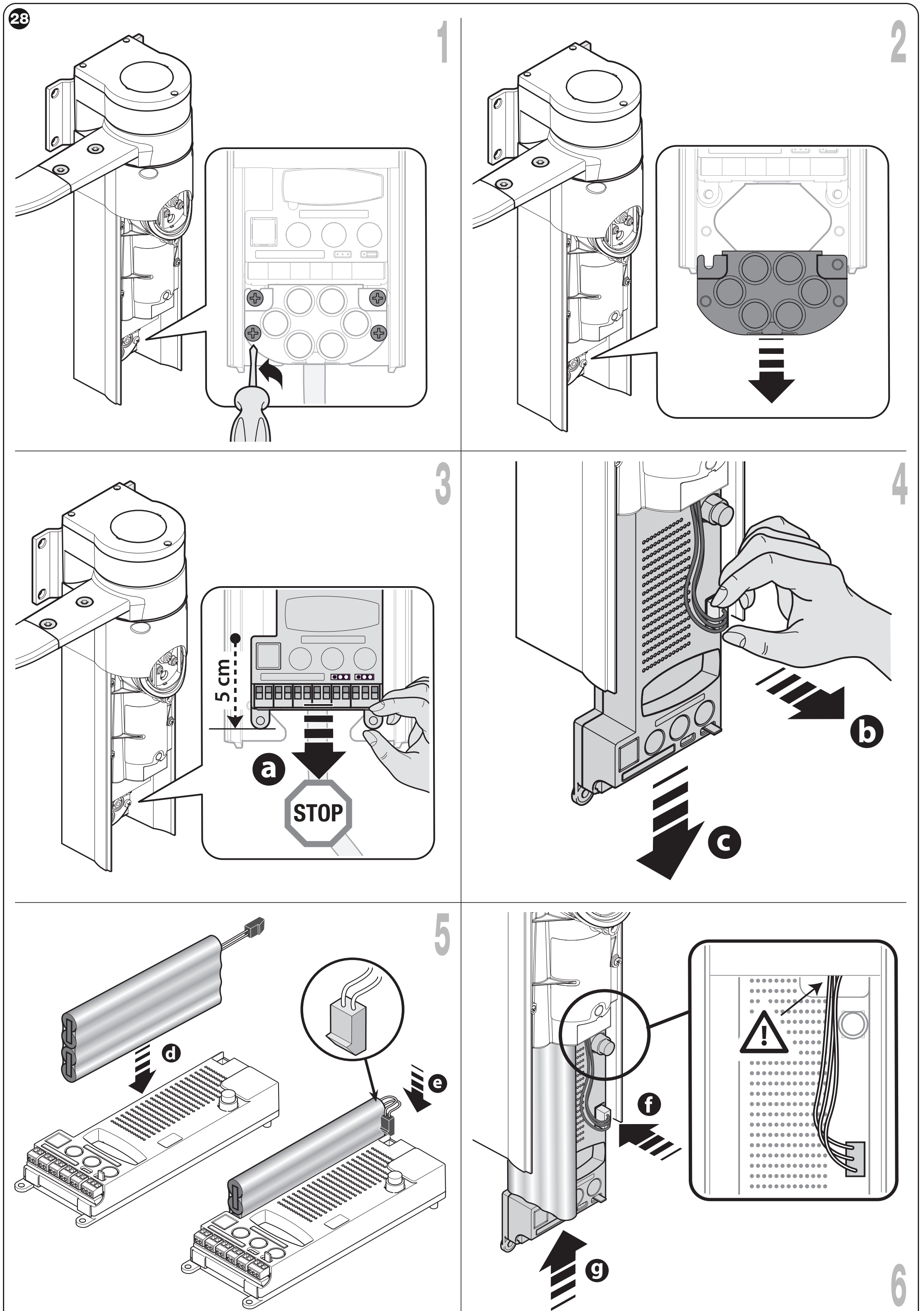

WALKY: receptor enchufable SM e instalación de la batería de respaldo PS424
Solemyo e interfaz de servicio
NICE Solemyo utiliza el mismo conector previsto que la alimentación de respaldo. Con Solemyo, no debe estar conectada al mismo tiempo la alimentación de red. Configure la reducción del consumo y el sistema solar según el equipo. Oview se conecta a BusT4 y permite realizar ajustes adicionales y diagnósticos. El ajuste Stand-by BlueBUS mediante L4 no es lo mismo que la función Stand-by All mediante Oview.
Puesta en marcha y aprendizaje iniciales
Cierre el área de la puerta al paso de personas. Tras conectar la alimentación, BlueBUS debe parpadear una vez por segundo, las fotocélulas TX/RX deben indicar que están funcionando y la luz de señalización debe permanecer apagada en reposo. Si el estado no es correcto, desconecte la alimentación y compruebe el cableado. El aprendizaje no es una prueba de seguridad.
1. Aprendizaje de BlueBUS y STOP
- Mantenga pulsados OPEN + STOP/SET durante unos 3 s.
- Suéltelos cuando L1 y L2 parpadeen rápidamente.
- Espere a que termine el proceso. El LED STOP debe quedar encendido y L1/L2 apagados; L3/L4 pueden empezar a parpadear para indicar que se deben aprender las posiciones.
Realice el aprendizaje incluso sin accesorios conectados. Repítalo cada vez que añada o retire un dispositivo.
2. JA / JB según la configuración y el orden de las hojas
Antes del aprendizaje, seleccione en la ilustración la configuración exacta: posición del motor con la central de control, una o dos hojas y, si corresponde, el solapamiento entre ellas. El bloque negro indica la central de control; la flecha, la hoja que se solapa. Ajuste los puentes JA/JB exactamente como se indica en la fila correspondiente; no elija la posición basándose únicamente en la indicación «motor izquierdo», sin tener en cuenta la orientación de la ilustración.

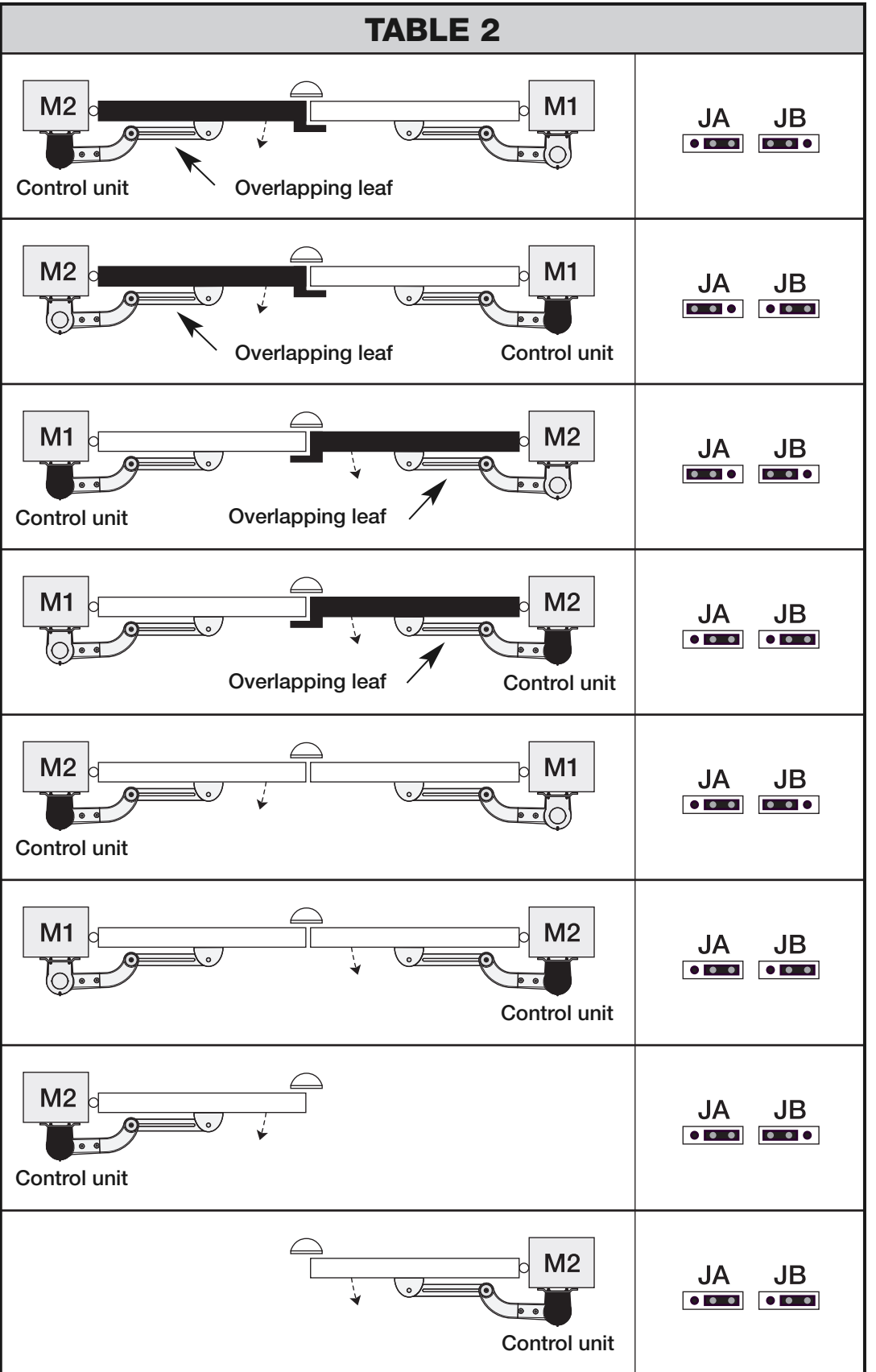

WALKY: ocho configuraciones de puerta y las posiciones correspondientes de los puentes JA y JB
3. Aprendizaje de los topes mecánicos
- Compruebe que haya topes fijos tanto en apertura como en cierre. Desbloquee los motores, coloque las hojas aproximadamente a mitad del recorrido y vuelva a bloquearlos.
- Mantenga pulsados STOP/SET + CLOSE durante unos 3 s; suéltelos cuando L3/L4 parpadeen rápidamente.
- Siga este orden: cierre lento de M1, cierre lento de M2, apertura lenta de M2 y M1, cierre rápido completo de ambas. Con un solo motor se ejecuta la secuencia correspondiente a una hoja.
- Si el primer movimiento no es de cierre o el cierre no empieza por M1, detenga el proceso con cualquier botón. Con la alimentación desconectada, compruebe JA/JB y, si es necesario, la polaridad de los cables del motor WL1024.
- El apagado de L3/L4 confirma que el proceso se ha completado correctamente. Si se activa una fotocélula, se recibe una orden o interviene otro dispositivo, el aprendizaje se interrumpe y debe repetirse desde el principio.
A continuación, realice varias aperturas y cierres completos. Compruebe el arranque, la velocidad normal, la ralentización, la parada en los topes y las pruebas de seguridad.
Programación de WLA1: cuatro LED, de L1 a L4
OPEN abre, CLOSE cierra y STOP/SET detiene; durante el ajuste, OPEN/CLOSE seleccionan los LED. Si modifica la fuerza o la velocidad, deberá volver a comprobar el movimiento y las fuerzas de impacto. No compense un defecto de las bisagras aumentando la fuerza.
Nivel I: funciones ON/OFF
- Mantenga pulsado STOP/SET durante unos 3 s y suéltelo cuando parpadee L1.
- Seleccione el LED de la función con OPEN/CLOSE.
- Pulse brevemente SET. Un parpadeo corto indica OFF; uno largo, ON.
- Si no se pulsa ningún botón durante 10 s, se sale del modo y se guardan los cambios.
| LED: función | Comportamiento y ajuste de fábrica |
|---|---|
| L1: cierre automático | ON: después de abrir, cierra una vez transcurrido el tiempo II/L1. OFF: espera una orden. De fábrica: OFF. |
| L2: cierre tras activación de la fotocélula | ON: si se activa una fotocélula durante la apertura o el cierre, reduce la pausa a 5 s. Si el cierre automático estaba desactivado y se activa una fotocélula durante el cierre, se activa el cierre después de la pausa programada. OFF: esta función no se utiliza. De fábrica: OFF. |
| L3: cerrar siempre | ON: si se restablece la alimentación con la puerta abierta, cierra tras un aviso luminoso previo de 5 s. OFF: cuando se restablece la alimentación de red, la puerta permanece en su estado anterior. De fábrica: OFF. |
| L4: Stand-by BlueBUS | ON: un minuto después del movimiento, apaga BlueBUS y los LED habituales; BlueBUS parpadea lentamente. Una nueva orden restablece el funcionamiento tras una breve demora. OFF: sin este modo de ahorro de energía. De fábrica: OFF. |
Nivel II: parámetros ajustables
- Mantenga pulsado SET durante unos 3 s, suéltelo cuando parpadee L1 y seleccione con OPEN/CLOSE el LED de entrada del parámetro.
- Mantenga pulsado SET y espere unos 3 s hasta que se encienda el LED del valor actual.
- Con SET aún pulsado, seleccione el valor OPEN/CLOSE.
- Suelte SET y espere 10 s. Los valores en negrita son los ajustes de fábrica.
| LED de entrada – nombre y descripción | Ajustes LED – valor |
|---|---|
| L1 – Tiempo de pausa Activo cuando el cierre automático está ON. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Secuencia P.P. Orden de los comandos de entrada y de radio. | L1 – Abrir – parar – cerrar – parar L2 – Abrir – parar – cerrar – abrir L3 – Abrir – cerrar – abrir – cerrar L4 – Modo comunitario |
| L3 – Velocidad de los motores Velocidad del movimiento normal. Tras cambiar el ajuste, compruebe el movimiento y la seguridad. | L1 – Lenta L2 – Media L3 – Rápida L4 – Muy rápida |
| L4 – Fuerza de los motores Ajusta ambos motores; después de cambiar el ajuste, mida las fuerzas de impacto. | L1 – Nivel 1 – mínimo L2 – Nivel 2 L3 – Nivel 3 L4 – Nivel 4 – máximo |
En el modo comunitario II/L2 → L4, durante la apertura se ignoran P.P. y Abrir; Cerrar invierte el movimiento. Durante el cierre, P.P. y Abrir invierten el movimiento para abrir; Cerrar se ignora. No confunda el LED de entrada del parámetro con el LED del valor ajustado.
Receptor y mandos a distancia
El receptor de radio se instala en el conector SM con la alimentación de red y la batería desconectadas. Antes de emparejar, compruebe el tipo de receptor instalado y la codificación del mando. El equipamiento del motor individual y del kit completo puede variar.
Para NICE OXIBD elija un mando compatible, por ejemplo NICE MYGO4. Un SMXI u OXI existente puede utilizar otra codificación. No basta con que la frecuencia coincida (433,92 MHz).
| Modo | Comandos |
|---|---|
| Modo 1 | Salida 1 – secuencial; 2 – apertura parcial 1; 3 – apertura; 4 – cierre. |
| Modo 2 | Un botón se memoriza para el comando compatible seleccionado. Los comandos avanzados requieren un receptor compatible. |
Realice el emparejamiento y el borrado de botones y de la memoria de radio según las instrucciones del receptor OXIBD instalado. El reinicio WLA1 no sustituye el borrado de la memoria de radio del receptor enchufable. Conecte la antena del OXIBD según su conector de antena.
Diagnóstico: qué comprobar en caso de avería
La luz intermitente repite una serie breve de destellos tras una pausa de 1 s. Cuente los destellos de una serie; después, busque la causa. No anule ningún dispositivo de seguridad puenteándolo.
| Destellos | Causa y solución |
|---|---|
| 1 | El estado de BlueBUS no coincide con el estado memorizado. Compruebe los cables, los dispositivos y las direcciones; después del cambio, repita el aprendizaje. |
| 2 | La fotocélula bloquea el movimiento: retire el obstáculo, limpie y alinee la óptica. |
| 3 | Aumento de la resistencia o intervención del limitador de fuerza: compruebe las bisagras, el brazo y que el recorrido esté libre; compruebe las fuerzas. |
| 4 | STOP ha cambiado de estado: compruebe el dispositivo de seguridad y el cableado. |
| 5 | Error de parámetros internos: espere al menos 30 s e intente enviar un comando; si persiste, desconecte la alimentación y solicite asistencia técnica. |
| 6 | Se ha superado el número de movimientos: espere unos minutos para que se libere el límite de funcionamiento. |
| 7 | Error eléctrico: espere al menos 30 s; si persiste, un técnico desconectará todas las fuentes de alimentación y comprobará la placa y los cables. |
| 8 | Un comando continuo bloquea otro: compruebe si hay un interruptor atascado o un contacto temporizado P.P. |
| 9 | Automatismo bloqueado electrónicamente: requiere un comando de desbloqueo; no se trata del desbloqueo manual con llave. |
| LED en reposo | Significado |
|---|---|
| BlueBUS: 1 destello por segundo | Funcionamiento normal; 2 destellos rápidos confirman un cambio de entrada o la recepción de un comando. |
| BlueBUS apagado / encendido de forma continua | Compruebe la alimentación, el fusible y la unidad; en modo de espera, la señalización cambia. |
| STOP encendido | La entrada de seguridad memorizada está en estado de reposo. |
| STOP apagado | Compruebe la entrada de seguridad; su estado no coincide con el memorizado. |
| L1 + L2 parpadean lentamente | Es necesario memorizar los dispositivos. |
| L3 + L4 parpadean lentamente | Es necesario memorizar las posiciones límite. |
Movimiento de emergencia manteniendo pulsado el comando
En caso de avería del dispositivo de seguridad, utilice preferentemente el desbloqueo manual. Bajo supervisión, el instalador puede utilizar el modo de pulsación mantenida: envía un comando, lo repite antes de 3 s y lo mantiene pulsado; unos 2 s después, la puerta solo se mueve mientras se mantenga pulsado. La zona debe estar despejada y la puerta debe permanecer completamente a la vista. Esto no sustituye la reparación del dispositivo de seguridad.
Desbloqueo manual en caso de corte del suministro eléctrico
Desbloquee únicamente la puerta cuando esté detenida. En caso de avería mecánica, movimiento peligroso o viento fuerte, asegure primero la hoja de forma segura.
- Levante la tapa del mecanismo de desbloqueo e introduzca la llave.
- Gire la llave casi una vuelta completa en el sentido de las agujas del reloj. Puede desplazar la hoja manualmente.
- Para bloquearla, gire la llave en sentido contrario a las agujas del reloj y desplace suavemente la hoja hasta que encaje el mecanismo.
- Retire la llave. Gire el disco de desbloqueo 90° en sentido antihorario para cubrir el orificio y cierre la tapa.
WALKY: A: desbloqueo con llave; B: volver a bloquear el mecanismo
Borrado de la memoria WLA1
El restablecimiento recupera la configuración de fábrica y borra los datos aprendidos por la unidad. Con la puerta detenida, mantenga pulsados OPEN + CLOSE, hasta que L1 y L2 empiecen a parpadear. A continuación, vuelva a realizar el aprendizaje de los dispositivos y de los topes mecánicos, y las pruebas de seguridad. La memoria del receptor de radio enchufable se borra mediante un procedimiento independiente, específico del receptor.
Pruebas antes de entregar la puerta
- Con el accionamiento desbloqueado, compruebe toda la hoja: debe poder moverse manualmente sin dificultad y con una fuerza inferior a 390 N y, al soltarla, debe permanecer inmóvil. Esta prueba no mide el par del motor ni la fuerza de impacto admisible.
- Compruebe los anclajes, soportes, tornillos, pasadores, seguros y ambos topes mecánicos. Vuelva a bloquear los motores.
- Pruebe la apertura, el cierre y la parada (STOP) desde todos los dispositivos de mando, incluido el orden de movimiento y el solapamiento de las hojas.
- Pruebe cada fotocélula y cada banda sensible por separado en ambos sentidos de movimiento; compruebe la respuesta real de la puerta.
- El instalador debe medir las fuerzas de impacto con un instrumento de medición. Repita la prueba después de modificar la fuerza, la velocidad o la geometría.
- Una vez superadas las pruebas, entregue la puerta señalizada junto con las instrucciones de desbloqueo y el plan de mantenimiento. No pase entre las hojas en movimiento.
Mantenimiento y uso seguro
Realice una inspección como mínimo cada 6 meses o 20 000 maniobras, lo que ocurra primero. Antes de intervenir, desconecte la alimentación de red y la PS424 o Solemyo. Compruebe la corrosión, la fijación, la holgura de las articulaciones, los pasadores, los topes, los cables y el desbloqueo. Limpie y pruebe las fotocélulas; después del mantenimiento, repita las pruebas de seguridad.
No intente reparar el motor aumentando la fuerza. En caso de avería, deje de utilizar el modo automático y llame al servicio técnico. Lleve el motor, los componentes electrónicos y la batería a un punto de recogida adecuado; no los tire a la basura doméstica.
Datos técnicos de WALKY WL1024C
| Parámetro | Valor |
|---|---|
| Motor / control | 24 V DC / WLA1 integrada. |
| Alimentación de red de WL1024C | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Potencia nominal absorbida de la red | 120 W. |
| Velocidad | En vacío: 0,20–0,30 rad/s; con par nominal: 0,16–0,24 rad/s. No se expresa en metros por segundo. |
| Límites de la hoja | Hasta 1,8 m / 180 kg según el gráfico conjunto; altura máx.: 2 m. |
| Funcionamiento | 100 ciclos completos/día; aproximadamente 50 ciclos/h y funcionamiento continuo durante unos 10 min. |
| BlueBUS | Hasta 15 unidades; conexión sin polaridad. |
| Alimentación auxiliar | Hasta 200 mA; tensión y polaridad de P.P./STOP. |
| Grado de protección / temperatura | IP44 con la tapa intacta y cerrada; de −20 a +50 °C. El rendimiento disminuye con el frío. |
| Dimensiones / peso | Aproximadamente 90 × 125 × 385 mm / 4,8 kg. |
| Respaldo / solar | NICE PS424 / NICE Solemyo según la alimentación seleccionada. |

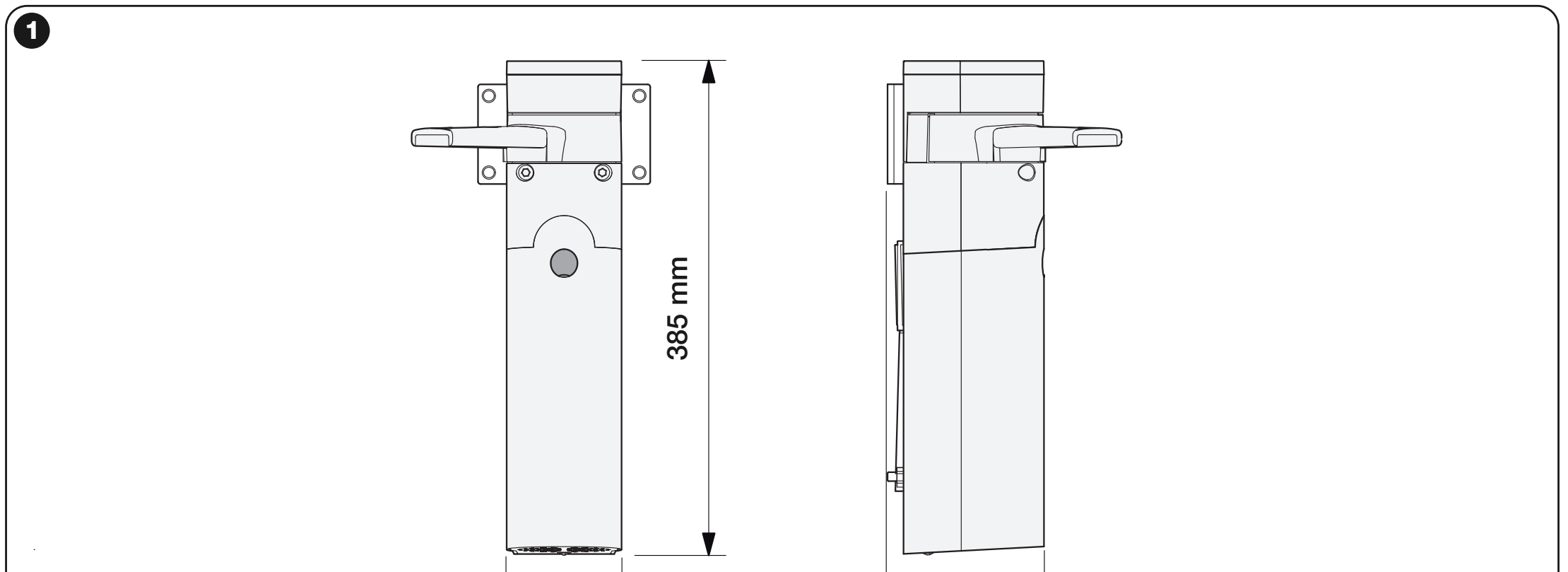

Dimensiones de WALKY y posición del brazo articulado; cotas del dibujo en mm
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
