NICE Walky WL1024: motor sin unidad de control para puertas de hasta 1,8 m/180 kg
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
771,92 € con IVA
| Peso |
|---|
| 4,30 kg |
Descripción del producto NICE Walky WL1024: motor sin unidad de control para puertas de hasta 1,8 m/180 kg
NICE WALKY WL1024 es un motor articulado de 24 V CC sin central de mando. Se utiliza como segundo motor para una puerta de dos hojas y se conecta a NICE WALKY WL1024C, que incluye la central de mando WLA1. El WL1024 por sí solo no tiene receptor, botones de programación ni alimentación eléctrica propia.
El motor es irreversible; en caso de corte del suministro eléctrico, se puede desbloquear la hoja con la llave y accionarla manualmente. Elija conjuntamente la longitud y el peso de la hoja según el gráfico de uso.
Central de mando y accesorios compatibles

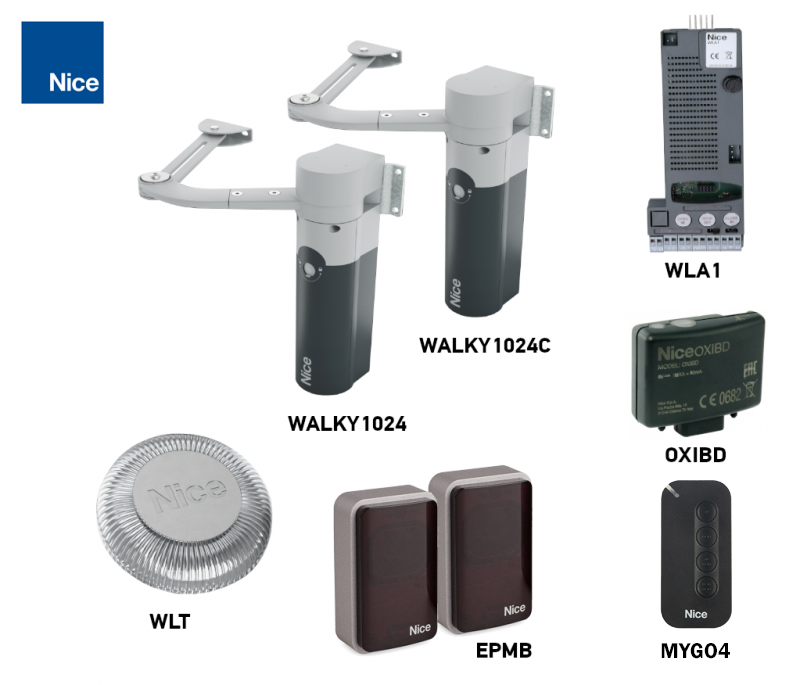

Todos los accesorios se conectan a la WLA1 del motor WL1024C. Al WL1024 solo se conecta el cable procedente de la central de mando. Para una puerta de una hoja, elija el WL1024C; para una puerta de dos hojas, utilice un WL1024C y un WL1024.
| Qué | Por qué | Tipo |
|---|---|---|
| Control de la segunda hoja | Alimenta y controla ambos motores; ajusta su recorrido, fuerza y velocidad. | |
| Fotocélulas | Control del paso; conexión con dos cables sin polaridad. | |
| Mando a distancia | Receptor enchufable y mando compatible; los accesorios del motor independiente se adquieren por separado. | |
| Luz de señalización | Señaliza el movimiento. WLT se instala en el WL1024C y se conecta a su conector FLASH. | |
| Respaldo en caso de corte eléctrico | La batería se conecta al WL1024C y alimenta el conjunto de ambos motores. | |
| Alimentación solar | Posibilidad de funcionamiento sin conexión a la red, tras evaluar el consumo y las condiciones del lugar. |
Motor, central de mando o kit completo
| WL1024C | WL1024 | Kits para puertas de dos hojas |
|---|---|---|
Motor con WLA1 Para una hoja o como motor de control de una puerta de dos hojas. | Segundo motor sin central de mando Este producto. Se conecta al WL1024C; no controla la puerta por sí solo. | Kit básico Con fotocélulas Con accesorios  |
Los kits para puertas de dos hojas incluyen WL1024C, WL1024, receptor OXIBD y mando MYGO4. La versión con fotocélulas incluye EPMB; el kit con accesorios también incluye WLT. Dos motores no aumentan la longitud ni el peso máximos permitidos para una hoja.
Contenido del paquete del motor independiente

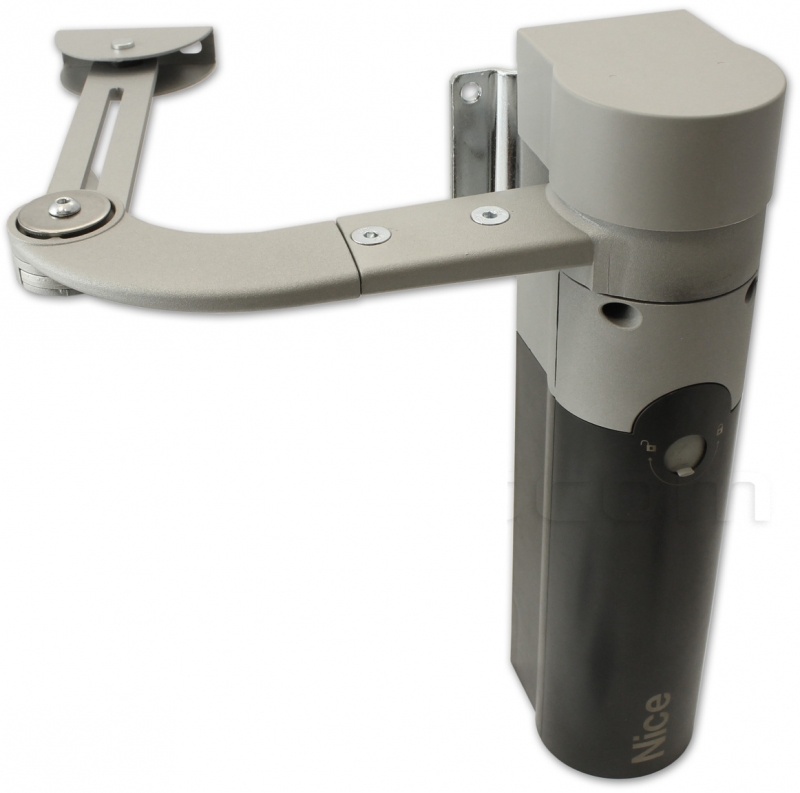

El WL1024 independiente incluye motor, brazo articulado con elementos de fijación, soportes de montaje y llaves de desbloqueo. No incluye WLA1 ni mando por radio; el control lo proporciona el WL1024C. Los anclajes adecuados para el soporte concreto y los topes fijos deben seleccionarse según la instalación.
Cuándo es adecuado el WALKY WL1024
| Configuración | Uso |
|---|---|
| Brazo completo | Hoja de hasta 1,8 m con 100 kg; hasta 180 kg con 0,8 m. El ángulo depende de la geometría y no debe superar los 110°. |
| Brazo acortado | Hoja de hasta 1,6 m con 100 kg; ángulo máximo: 90°. Para otras combinaciones de longitud y peso, consulte la zona correspondiente del gráfico. |
| Altura de la hoja | Máximo 2 m. El relleno opaco y el viento aumentan la carga. |
| Estado de la puerta | Movimiento manual fluido en ambos sentidos, sin puntos de mayor resistencia. Al soltarla, la hoja permanece inmóvil. |
| Uso | Puerta batiente con apertura hacia dentro y espacio suficiente para el movimiento del brazo. |
Los valores de 1,8 m y 180 kg son límites máximos independientes. En el gráfico, el eje horizontal representa la longitud de la hoja en metros y el vertical, el peso en kilogramos; la intersección debe quedar dentro de la zona gris permitida para la longitud de brazo elegida. La zona blanca no está permitida.
Carga y vida útil estimada
La vida útil depende de la longitud y el peso de la hoja, la temperatura, el relleno y el viento. Sume el índice correspondiente a la longitud y el peso con el de los demás factores presentes. El gráfico muestra un número aproximado de ciclos con mantenimiento; no garantiza un número de años.

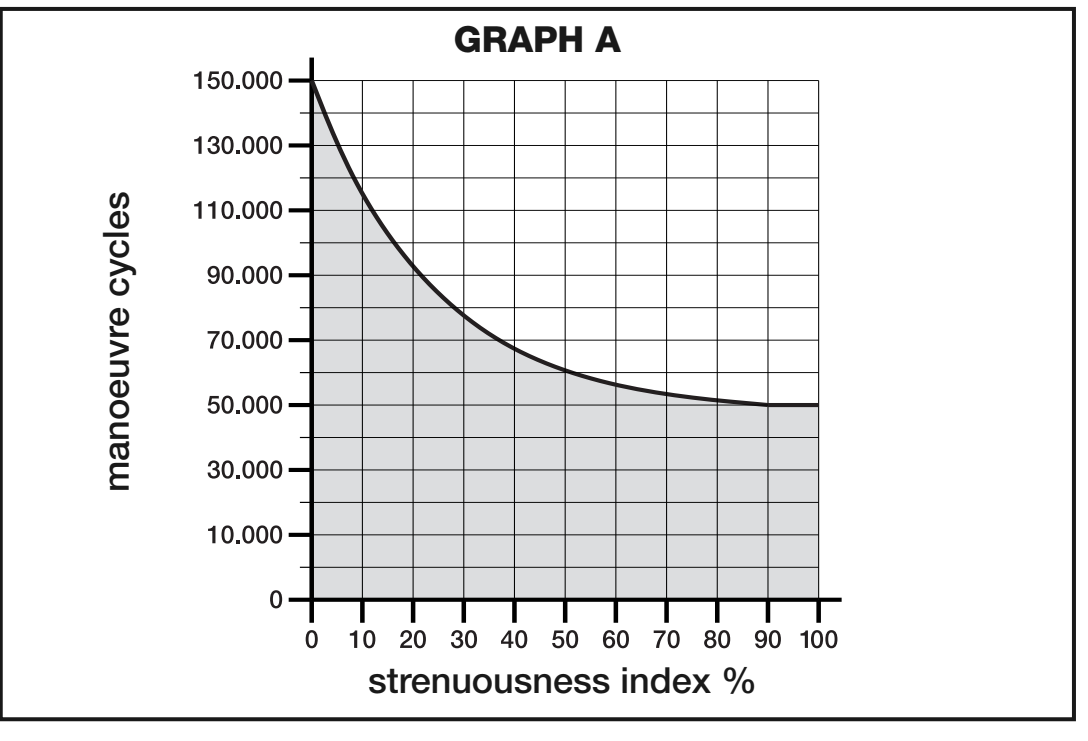

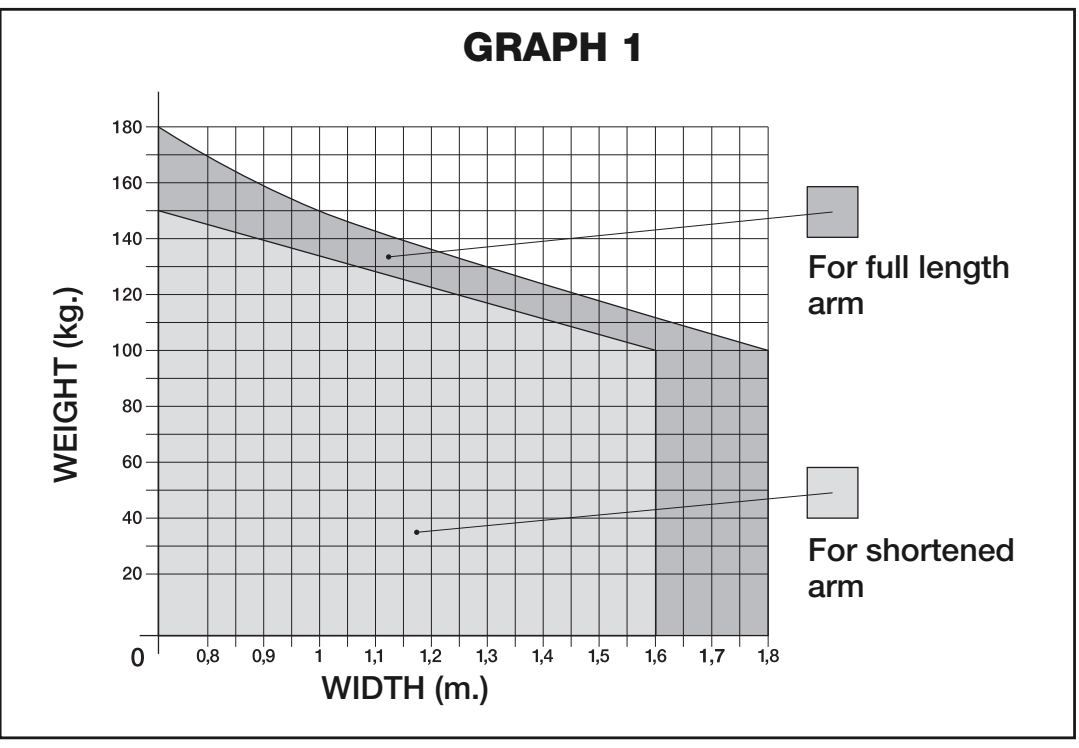

| Características de la automatización completa | Índice | Gráfico de vida útil | |
|---|---|---|---|
| Brazo completo | Brazo acortado | ||
| Hoja de menos de 1,2 m; más de 100 kg / menos de 100 kg | 55 % / 30 % | 65 % / 50 % |
|
| Hoja de 1,2–1,6 m; más de 80 kg / menos de 80 kg | 55 % / 40 % | 65 % / 50 % | |
| Hoja de más de 1,6 m; más de 60 kg / menos de 60 kg | 55 % / 40 % | No permitido | |
| Temperatura superior a 40 °C o inferior a 0 °C, o humedad superior al 80 % | +15 % | +15 % | |
| Relleno opaco | +15 % | +10 % | |
| Zona ventosa | +15 % | +10 % | |
Si el peso coincide exactamente con el límite del intervalo indicado, tenga en cuenta el índice más alto al elegir. Si hay mayor resistencia al movimiento o viento, pida a un instalador que evalúe la idoneidad del conjunto.

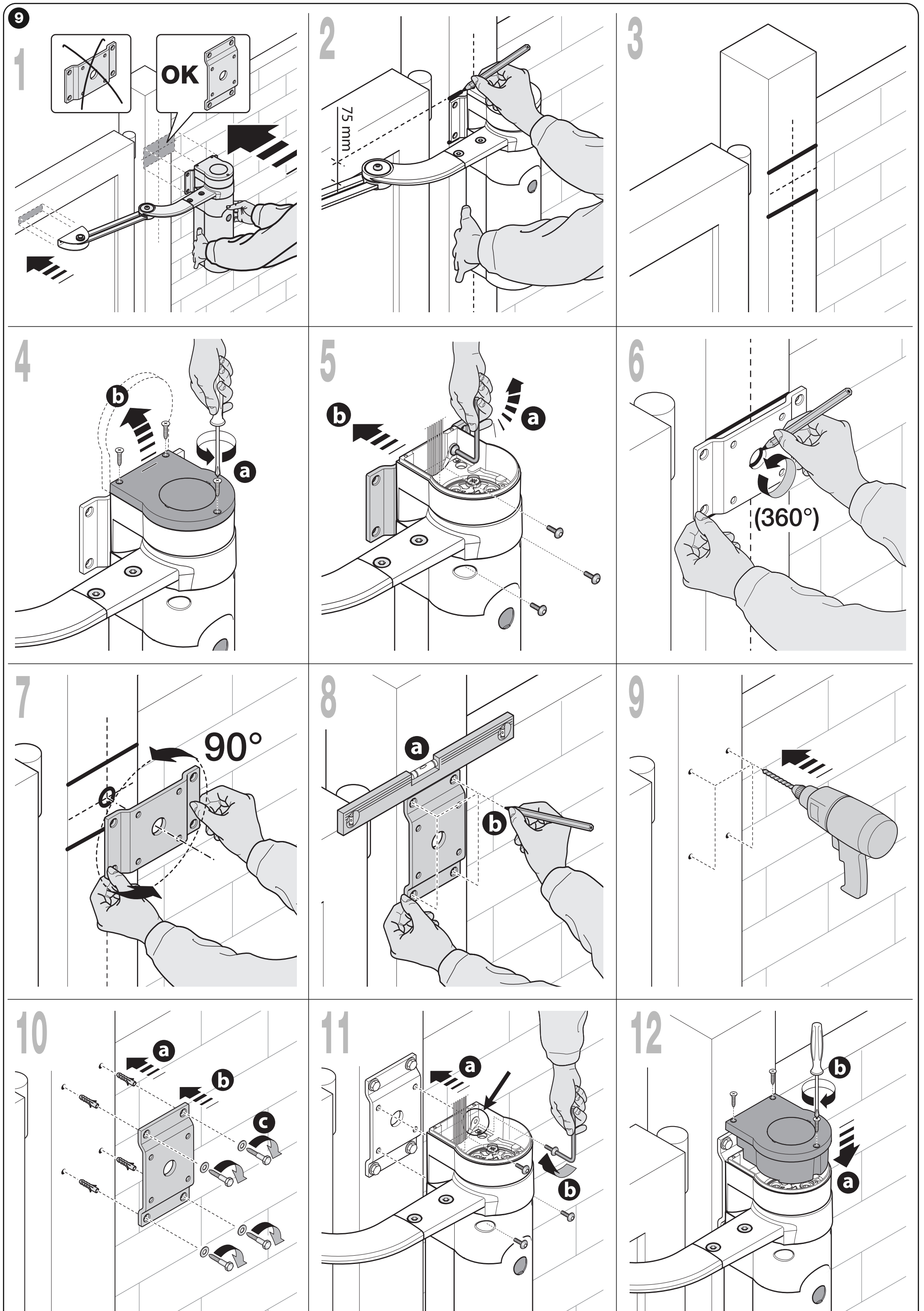

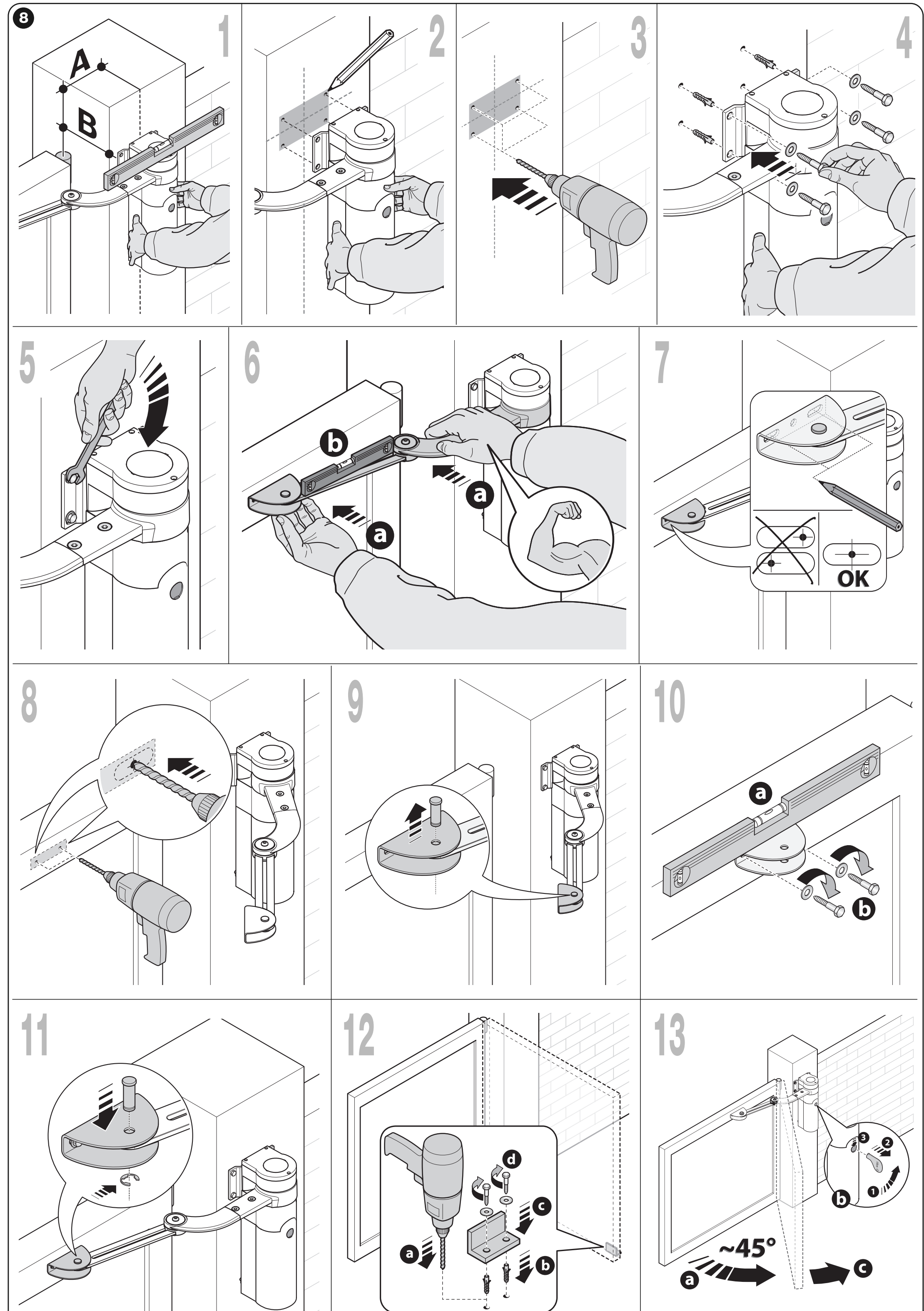

Montaje de las pletinas y del brazo completo
Encargue el montaje y la conexión eléctrica a un instalador cualificado. Antes de trabajar, desconecte la alimentación de red y, si procede, la batería o la fuente solar. El accionamiento no debe utilizarse para compensar una puerta mal colgada, dañada o que se atasca.
Superficie de montaje, dimensiones A/B y espacio E
| Requisito | Qué debe respetarse |
|---|---|
| Superficie en el pilar | Mínimo Superficie de montaje firme de 80 mm de anchura. Con una anchura de 80–135 mm, gire 90° la pletina trasera de fijación, tal como se muestra en la ilustración. |
| Posición del motor | En vertical, con el brazo hacia arriba. No monte el motor boca abajo, con el brazo orientado hacia abajo. |
| Pletina delantera | Fíjela a una parte sólida de la hoja, por ejemplo, al marco estructural; el motor y el brazo deben quedar nivelados horizontalmente. |

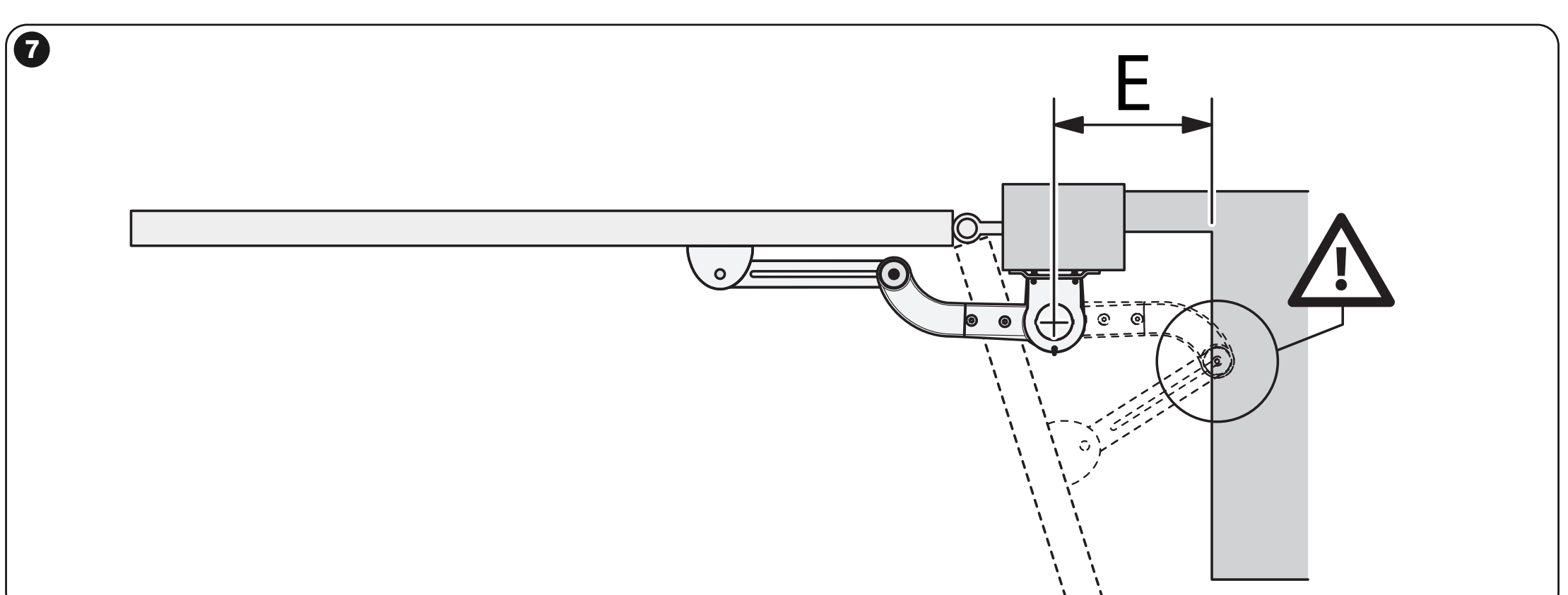

| Espacio E | 80–299 mm: hay que acortar el brazo; apertura máxima de 90°. A partir de 300 mm: brazo completo; apertura máxima de 110°, según A/B. |

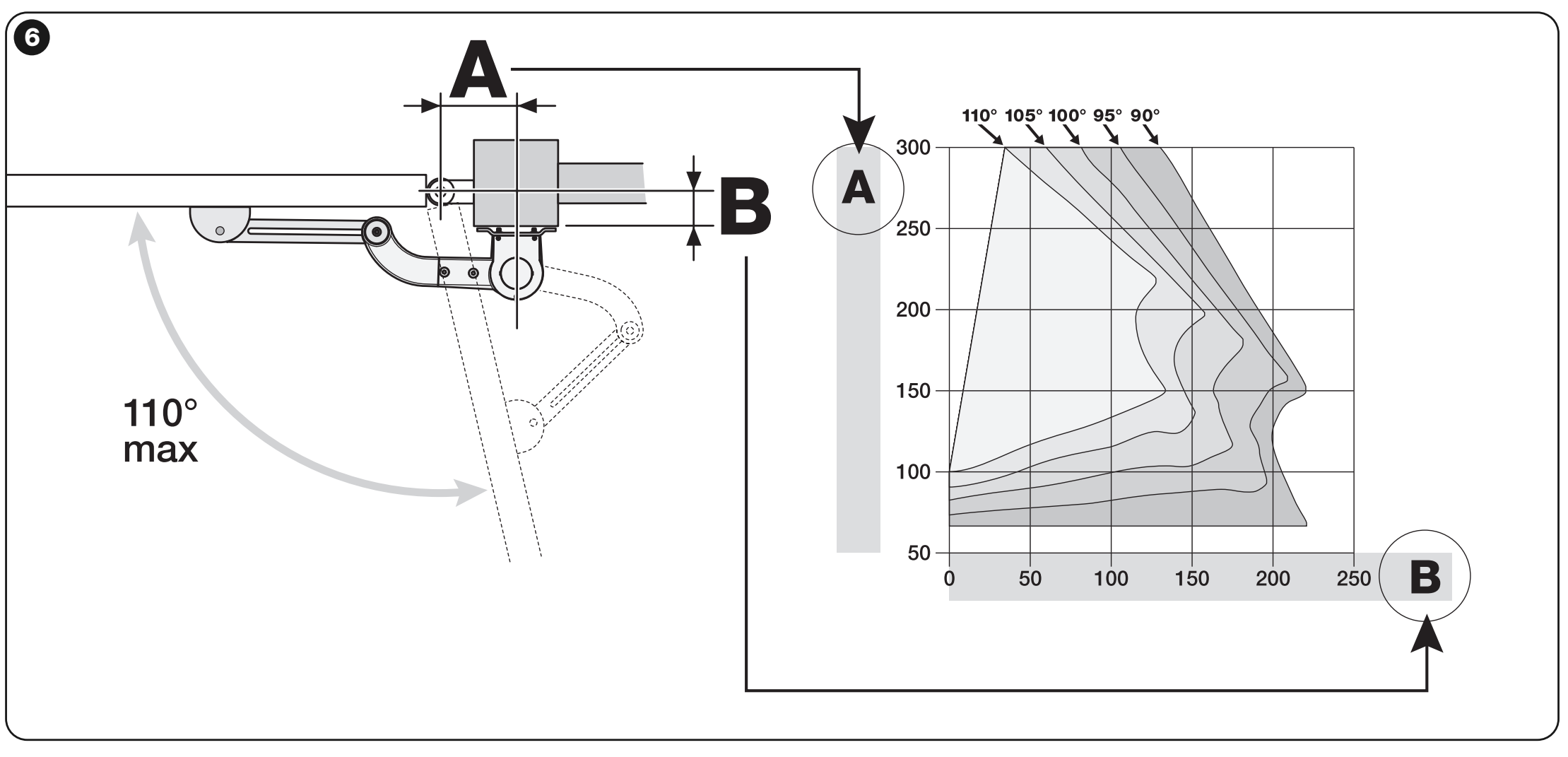

| Dimensiones A/B | Mida B desde el eje de la bisagra hasta la superficie de montaje. Determine A para el ángulo elegido, de modo que el punto A/B quede dentro de la zona permitida del gráfico. |
| Topes | Instale topes mecánicos fijos y resistentes tanto en apertura como en cierre; no se incluyen automáticamente con el motor vendido por separado. |
- Prepare topes fijos de apertura y cierre, determine el ángulo deseado y las dimensiones de montaje A/B. Compruebe todo el espacio de movimiento del brazo.
- Monte el brazo y fije la pletina trasera con anclajes adecuados a un soporte resistente. Instale el accionamiento en vertical y desbloquéelo.
- Con la hoja cerrada, extienda el brazo hasta su máxima extensión y compruebe que queda bloqueado mecánicamente en la posición extrema. Coloque la pletina delantera en una parte sólida del marco. El brazo curvo debe orientarse hacia la hoja; nivélelo horizontalmente.
- Fije primero la pletina de forma provisional. Recorra manualmente todo el trayecto y compruebe que el brazo no choca con el pilar ni con la pared y que la hoja llega a ambos topes.
- Complete la fijación e inserte los pasadores y los anillos de seguridad Benzing. El nivelado de la pletina delantera también permite comprobar la dimensión de control de 75 mm indicada en el dibujo de montaje.
- Coloque la hoja aproximadamente a mitad de recorrido, bloquee el motor con la llave y muévala ligeramente a mano para que engrane la transmisión.

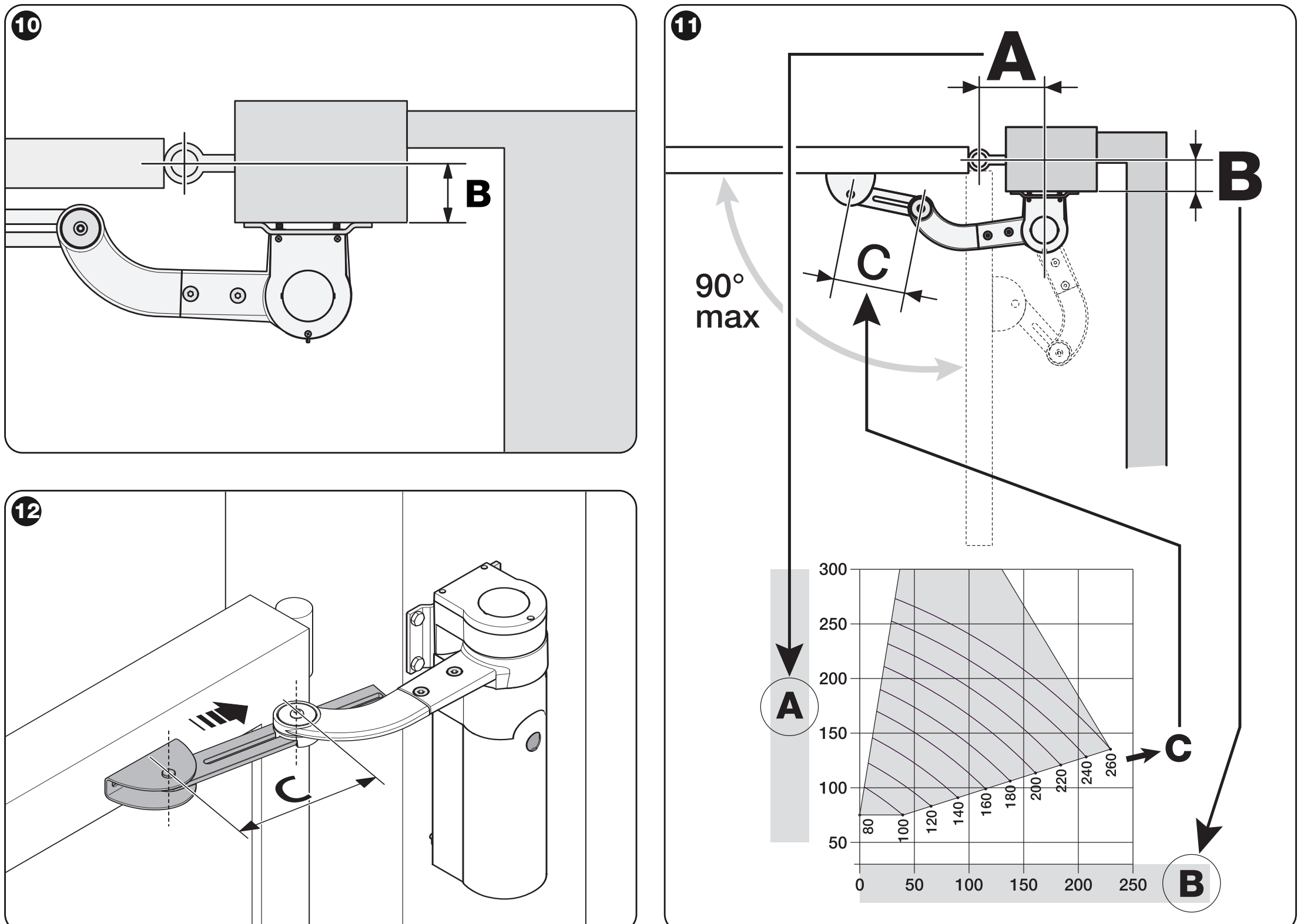

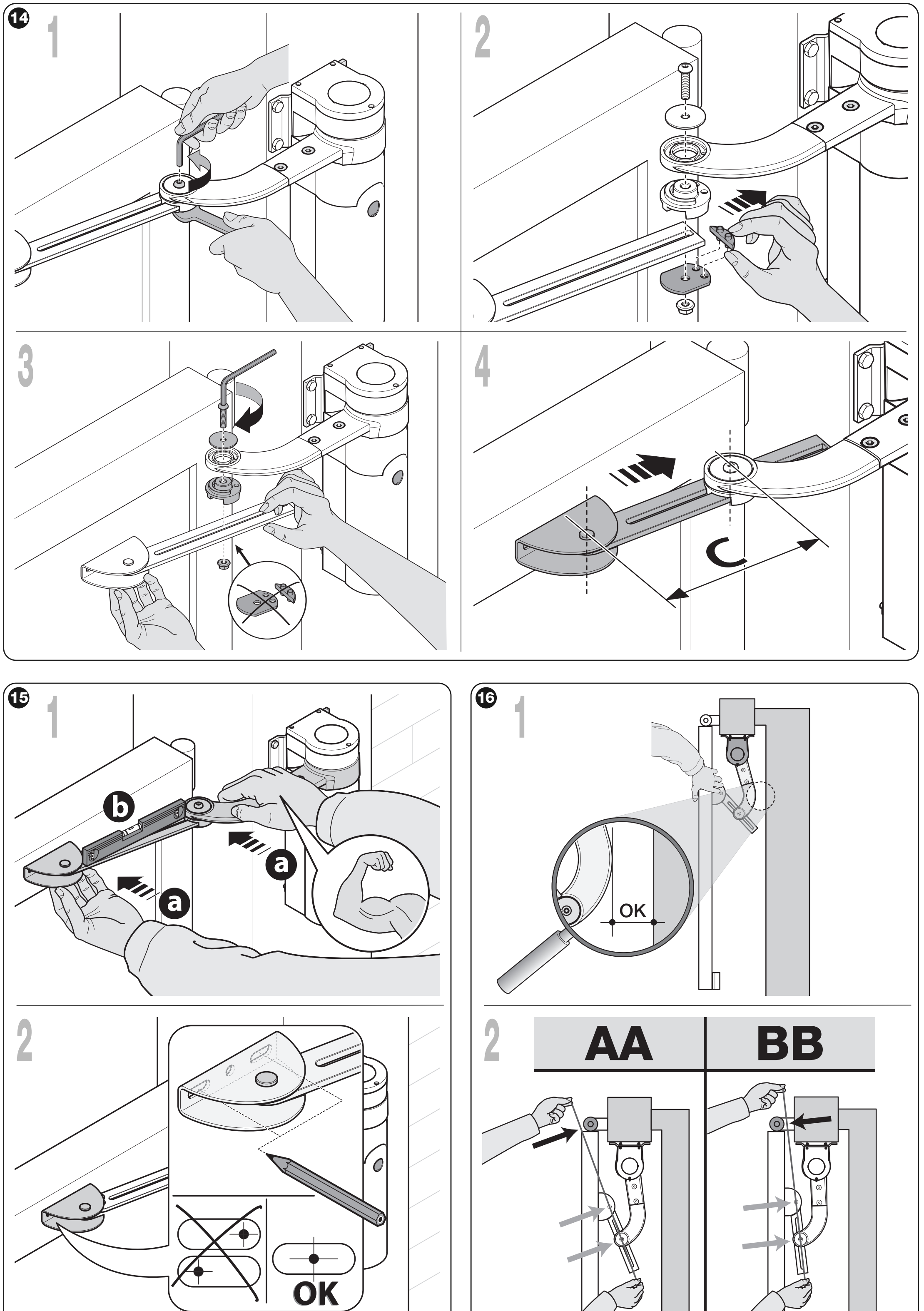

Acortamiento del brazo cuando el espacio es limitado
El acortamiento debe realizarlo un instalador antes de fijar definitivamente la pletina. El ángulo máximo del brazo acortado es de 90° y la longitud máxima de la hoja es de 1,6 m, según el gráfico de carga.
- Ajuste la posición de apertura a un máximo de 90° e instale un tope provisional. Mida B; consulte el gráfico del brazo acortado para determinar A y la distancia C entre los pasadores.
- Ajuste el brazo a C y fije provisionalmente la pletina delantera con la hoja cerrada. Con la puerta abierta, compruebe la posición de los pasadores con respecto a la bisagra, según la ilustración AA/BB.
- Si el cordel de comprobación tensado queda como en BB, aumente C unos milímetros y repita la prueba hasta obtener la posición AA, sin que el brazo toque ningún obstáculo.

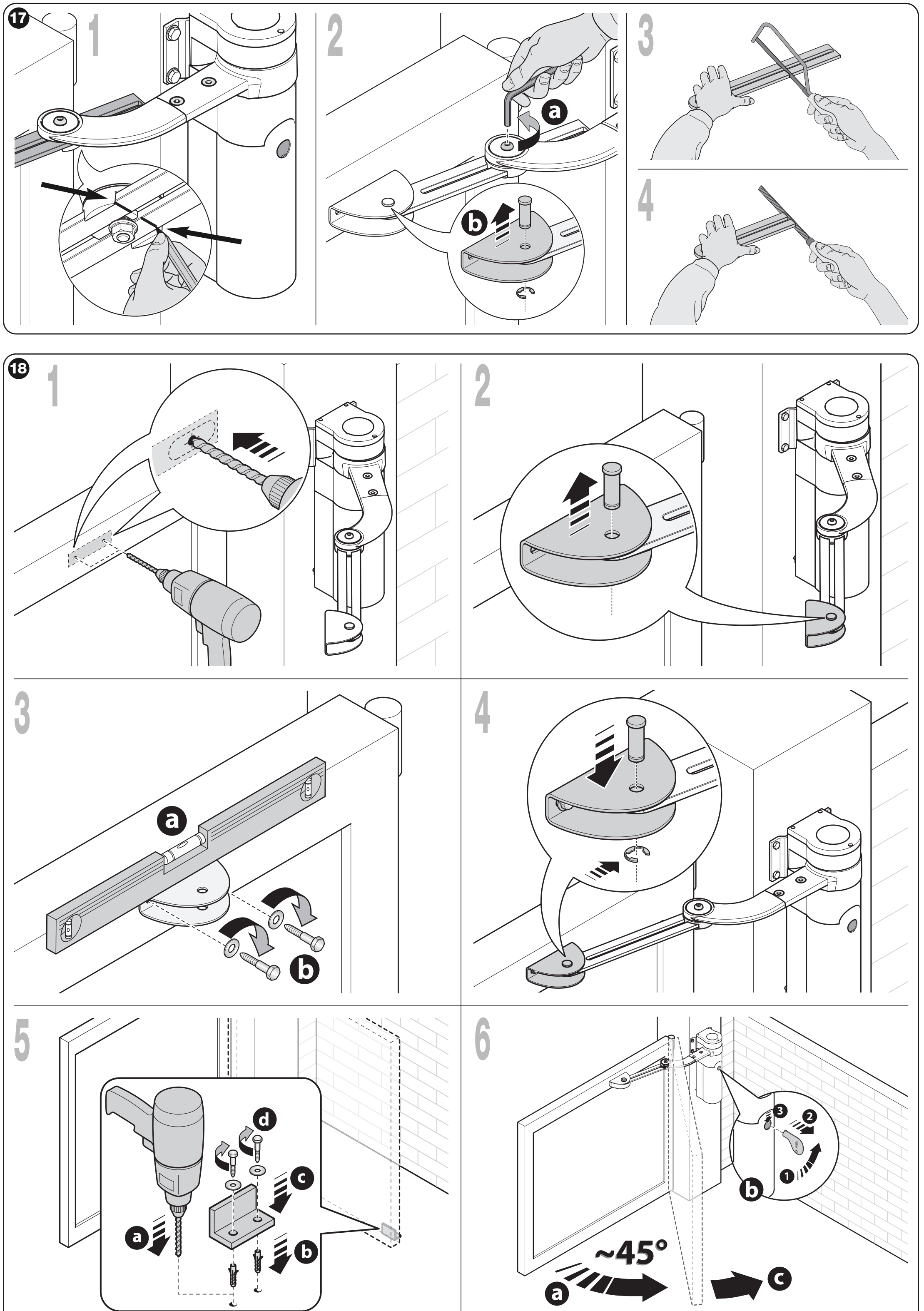

- Solo después de comprobar la geometría, corte el brazo siguiendo el dibujo original, móntelo y fije definitivamente la pletina y los topes fijos.
Conexión de WL1024 a la central WL1024C
WL1024 no se conecta a 230 V. Lo alimenta la salida del motor WLA1 de WL1024C. Para la conexión, utilice un cable de 3 × 1,5 mm², máximo 6 m: dos conductores del motor y un conductor de protección. La polaridad de los conductores del motor se invierte al cambiar el sentido de marcha; no se trata de una alimentación permanente +/− para accesorios.

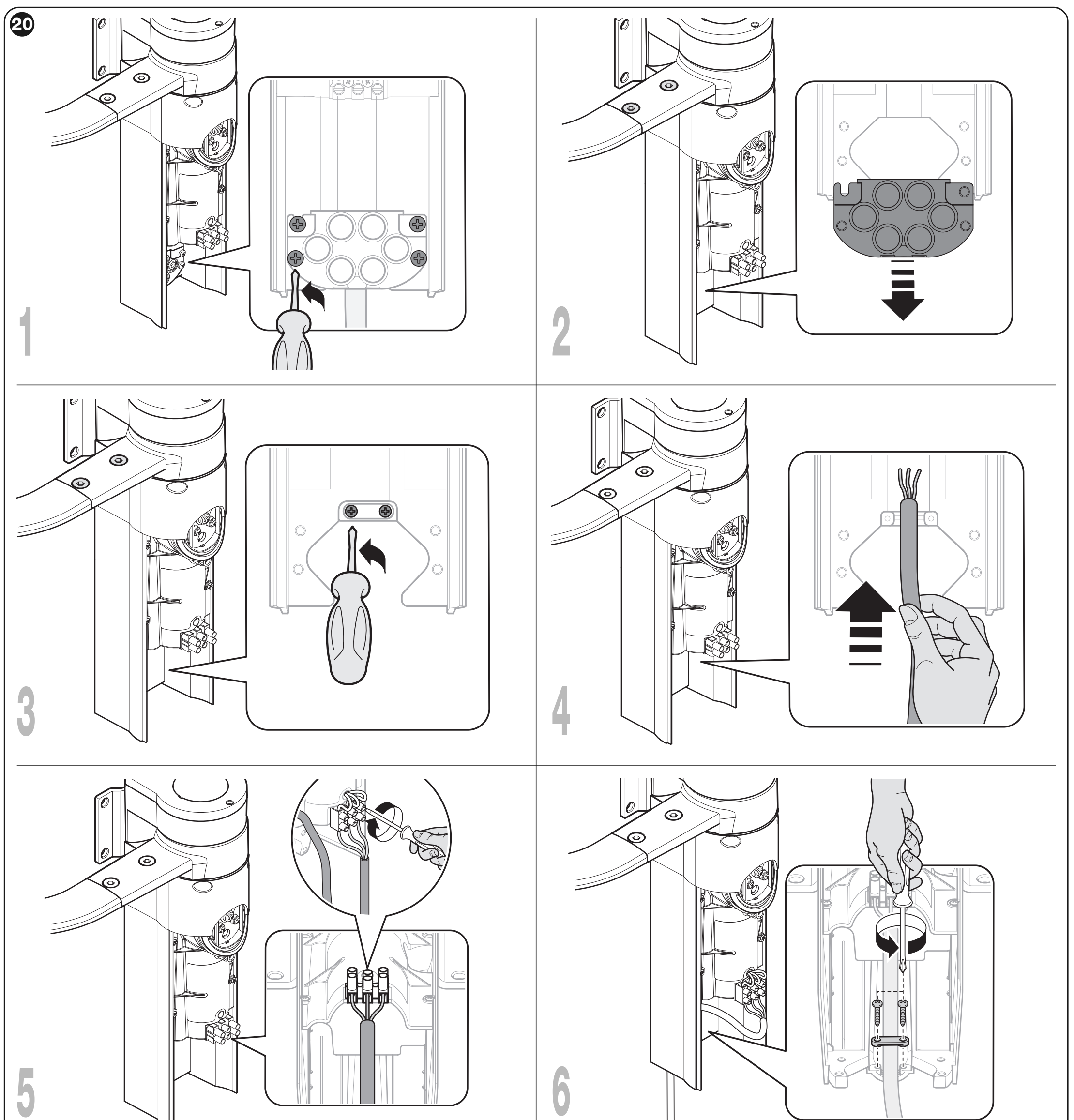

- Desconecte todas las fuentes de alimentación. Retire la cubierta inferior del WL1024 y los cuatro tornillos del soporte de los pasacables; conserve los dos separadores.

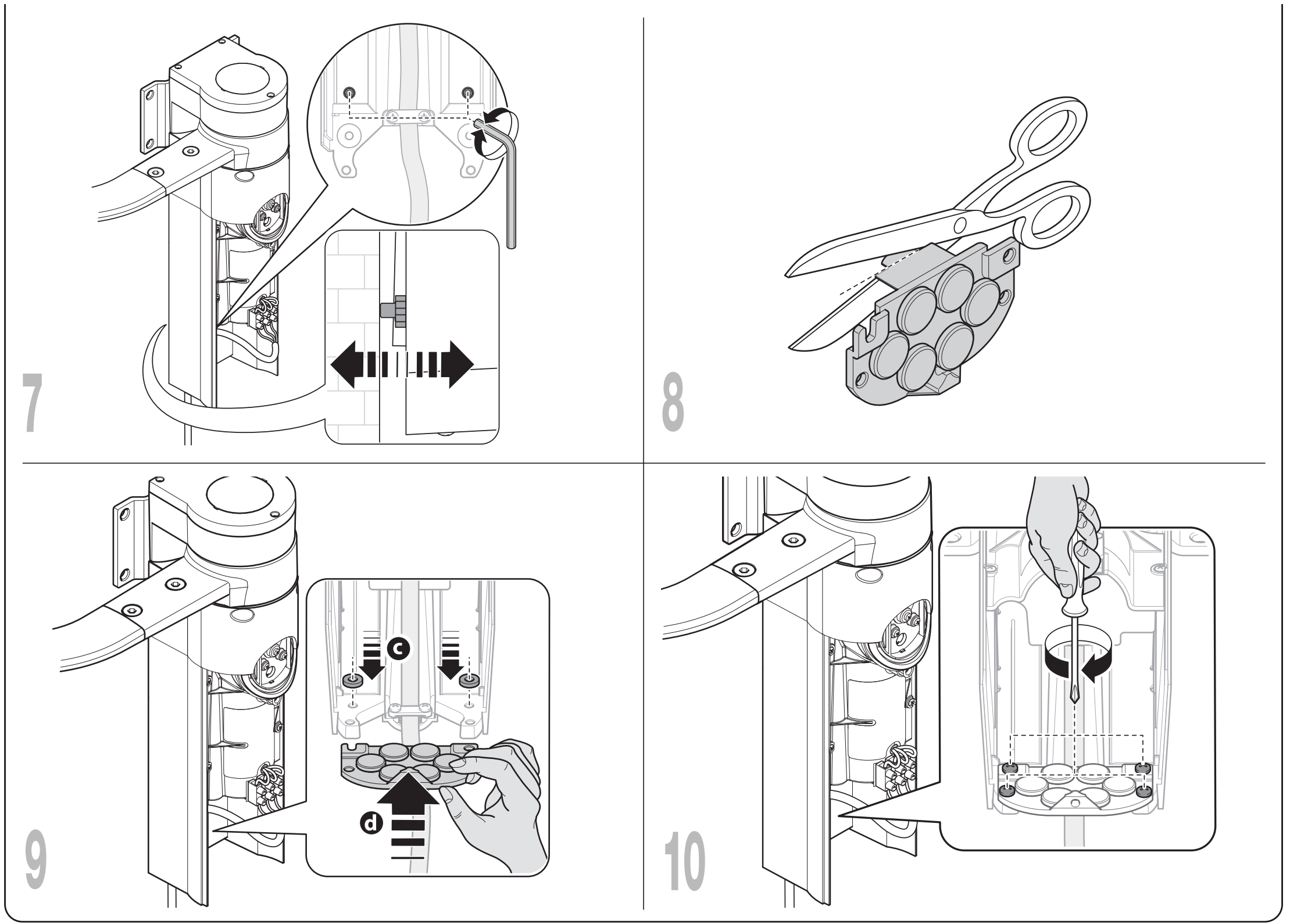

- Pase el cable por el pasacables. Conecte los tres conductores exactamente según los símbolos de la regleta de bornes del motor y el conductor de protección a la toma de tierra señalada. Apriete el pasacables.
- Ajuste los dos soportes interiores de modo que se apoyen contra el pilar. Adapte el borde del soporte de los pasacables según la imagen y vuelva a colocar los dos separadores y la cubierta.
- En la WLA1, conecte el segundo motor a su salida de motor M1. Ajuste los puentes JA/JB según la posición del motor de control y el solapamiento de las hojas, tal como se indica en la tabla siguiente.

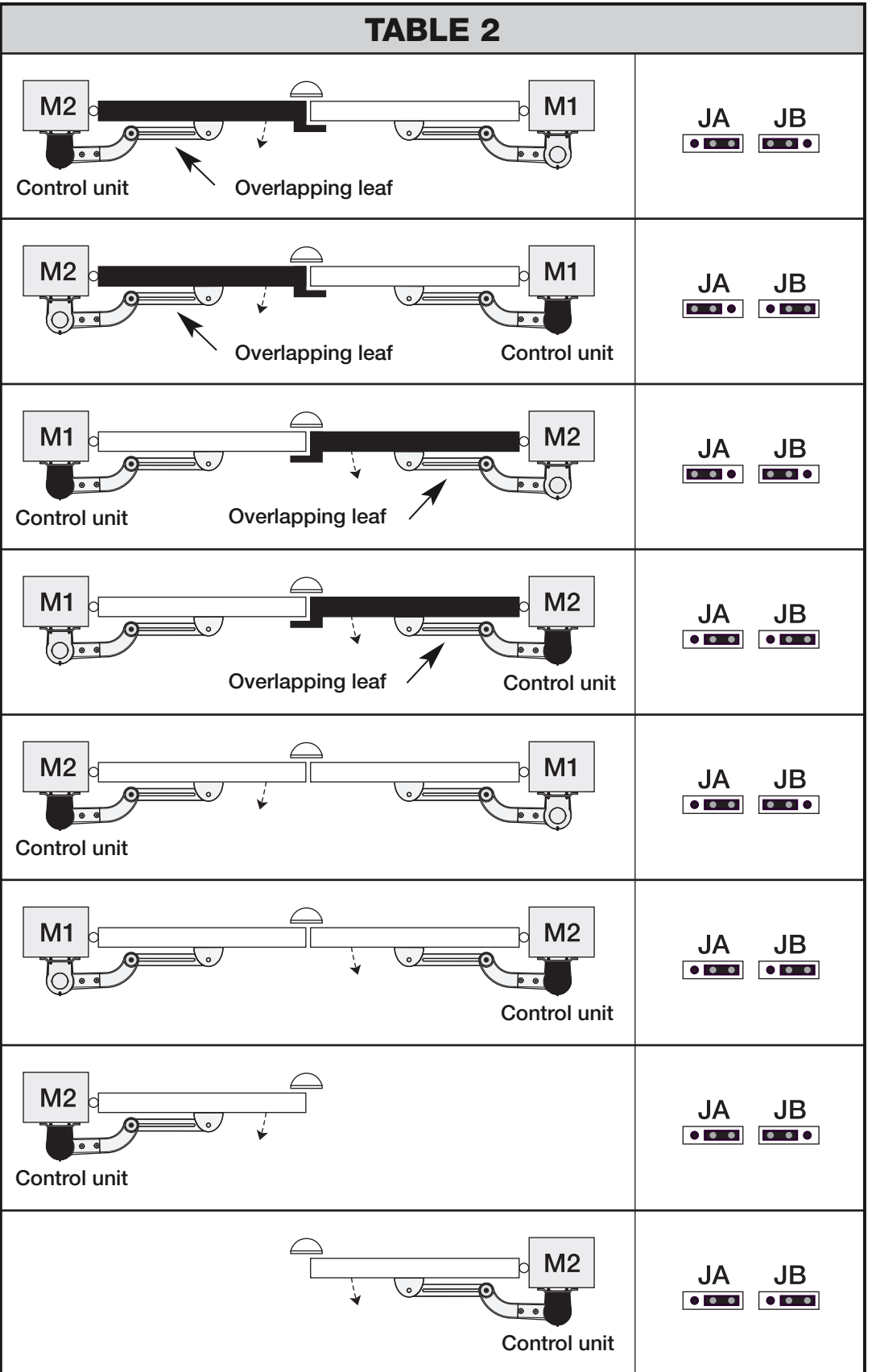

La identificación M1/M2 durante el aprendizaje depende de la configuración JA/JB y del solapamiento de las hojas. No seleccione los puentes únicamente según el lado en el que esté el motor WL1024; utilice la imagen correspondiente a la unidad de control y a la hoja que se solapa.
Bornes para accesorios de la WLA1
Estos bornes están en la WL1024C, no en el WL1024 independiente. Tome la alimentación auxiliar de los bornes concretos indicados en el detalle siguiente, no de cualquier par de contactos.

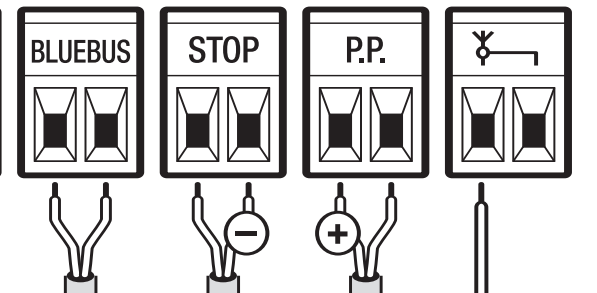

| Conexión | Polaridad y datos eléctricos |
|---|---|
| Alimentación auxiliar | + borne izquierdo del par P.P.; − borne derecho del par STOP, con las inscripciones orientadas como en la imagen siguiente. Tensión 18–31 V DC con alimentación de red o solar, 11–14 V DC con PS424. Consumo total máximo: 200 mA. La alimentación se mantiene también en modo Stand-by. |
| BlueBUS / NICE EPMB | Dos conductores en paralelo, sin polaridad. Cable de 2 × 0,5 mm² hasta 20 m; para 20–40 m, utilice 2 × 1 mm². Ajuste TX y RX a la dirección correspondiente y repita el aprendizaje de los dispositivos. |
| P.P. – comando | Contacto NO de cierre sin tensión. El comando no utiliza la alimentación +/−. |
| STOP | NO, NC o 8,2 kΩ según el dispositivo de seguridad; el tipo se guarda durante el aprendizaje. Sin polaridad en el contacto, no conecte tensión externa. |
| ELS – cerradura eléctrica | 12 V AC, máximo 15 VA; sin +/−. Este dato se aplica a la función de cerradura eléctrica. |
| FLASH / NICE WLT | Conector FLASH en la sección de alimentación del WL1024C; conserve el conector original y el cableado del WLT. Para la función de luz de advertencia, la salida es de 12 V DC, máximo 21 W. No aplique aquí la polaridad de P.P./STOP. |
Primera puesta en marcha de una cancela de dos hojas
El instalador debe realizar los pasos siguientes en la WLA1 del WL1024C, una vez terminados el montaje, la comprobación del cableado y la instalación de los topes fijos. No debe haber personas ni obstáculos en la zona de movimiento de la cancela. El procedimiento corresponde a una placa con cuatro LED L1–L4.
1. Aprendizaje de BlueBUS y STOP
- Tras encender el equipo, el LED BlueBUS debe parpadear regularmente aproximadamente una vez por segundo. Si la señalización es anómala, desconecte la alimentación y compruebe el cableado.
- Mantenga pulsados OPEN + STOP/SET durante aproximadamente 3 segundos. Suéltelos cuando L1 y L2 empiecen a parpadear rápidamente.
- Al finalizar, STOP debe permanecer encendido y L1/L2 apagarse. Repita el aprendizaje cada vez que añada o retire un dispositivo, incluso si inicialmente no había ninguno conectado.
2. Aprendizaje de las posiciones límite
- Compruebe JA/JB. Desbloquee ambos motores, coloque las hojas a mitad de recorrido y vuelva a bloquearlos.
- Mantenga pulsados STOP/SET + CLOSE durante aproximadamente 3 segundos. Suéltelos cuando L3/L4 parpadeen rápidamente.
- El conjunto debe realizar un cierre lento de M1, un cierre lento de M2, una apertura lenta de ambas hojas hasta los topes y un cierre completo rápido.
- Si el sentido o el orden son incorrectos, pulse inmediatamente cualquier botón. Desconecte la alimentación y compruebe JA/JB y la polaridad de los dos conductores del motor WL1024; el conductor de protección no se modifica.
- Tras un cierre correcto, L3/L4 se apagan. Pruebe una apertura y un cierre completos con ralentización. La activación de una fotocélula u otro comando durante el aprendizaje interrumpe el procedimiento; hay que repetirlo desde el principio.
Ajustes de la cancela de dos hojas en la WLA1
No se programa nada en el WL1024 independiente. Los ajustes siguientes corresponden a la unidad de control WLA1 con cuatro LED L1–L4 del motor WL1024C. Durante la programación, los botones OPEN y CLOSE sirven para seleccionar; STOP/SET, para confirmar. La ralentización y las posiciones límite dependen del aprendizaje del recorrido. El orden de las hojas debe corresponder a la configuración JA/JB.
Nivel I – activación y desactivación de funciones
- Mantenga pulsado STOP/SET durante aproximadamente 3 segundos. Suéltelo cuando L1 empiece a parpadear.
- Con OPEN o CLOSE, desplace el LED parpadeante hasta la función deseada.
- Pulse brevemente STOP/SET para cambiar su estado: parpadeo corto = OFF, parpadeo largo = ON.
- Espere 10 segundos sin pulsar ningún botón; la programación finalizará y se guardarán los cambios. Al ajustar otras funciones, no deje pasar más de 10 segundos entre pulsaciones.
| LED – función | ON / OFF y estado de fábrica |
|---|---|
| L1 – Cierre automático Cierre al finalizar el tiempo de pausa establecido. | ON: tras la apertura, la cancela se cierra cuando termina la pausa, que es de 30 s de forma predeterminada. OFF – estado de fábrica: funcionamiento semiautomático; se necesita un comando para cerrar. |
| L2 – Cierre tras activación de la fotocélula Reducción del tiempo de espera tras el paso. | ON: si la fotocélula se activa durante la apertura o el cierre, la pausa se reduce a 5 s. Si el cierre automático está desactivado y la fotocélula se activa durante el cierre, tras su activación se aplica el tiempo de pausa programado. OFF – estado de fábrica: esta función está desactivada. |
| L3 – Cierre tras restablecerse la alimentación Comportamiento al restablecerse el suministro eléctrico. | ON: si, al restablecerse la alimentación, el control detecta que la cancela está abierta, la cerrará después de 5 s de preaviso luminoso. OFF – estado de fábrica: el retorno de la alimentación no inicia por sí solo el cierre. |
| L4 – BlueBUS en modo de espera Modo de ahorro de energía, especialmente con batería o alimentación solar. | ON: 1 minuto después de la maniobra, se desactivan la salida BlueBUS y los LED, excepto el BlueBUS, que parpadea lentamente. Una nueva orden restablece el funcionamiento con un breve retraso. OFF – estado de fábrica: funcionamiento normal sin esta desactivación. |
Nivel II – valores de los parámetros
El LED de entrada selecciona el parámetro; el LED de valor indica su ajuste. Los valores en negrita son los de fábrica. Cualquier cambio de fuerza o velocidad debe ir acompañado de una prueba funcional y de seguridad de toda la puerta.
- Mantenga pulsado STOP/SET durante aproximadamente 3 segundos; suéltelo cuando L1 parpadee.
- Con OPEN o CLOSE, seleccione el LED de entrada del parámetro deseado.
- Vuelva a pulsar STOP/SET y manténgalo pulsado. Al cabo de unos 3 s, se iluminará el LED del valor actual.
- Sin soltar STOP/SET, seleccione el LED de valor con OPEN o CLOSE. A continuación, suelte STOP/SET.
- Espere 10 segundos sin pulsar ningún botón, para guardar el ajuste y salir de la programación.
| LED de entrada – nombre y descripción | LED de ajuste – valor |
|---|---|
| L1 – Tiempo de pausa Tiempo de espera antes del cierre; efectivo cuando está activado el cierre automático. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Paso a paso Secuencia de órdenes desde P.P. y el mando a distancia. | L1 – abrir → parar → cerrar → parar L2 – abrir → parar → cerrar → abrir L3 – abrir → cerrar → abrir → cerrar L4 – modo comunitario: durante la apertura, P.P. y OPEN no tienen efecto; CLOSE invierte el movimiento y ordena el cierre. Durante el cierre, P.P. y OPEN invierten el movimiento y ordenan la apertura; CLOSE no tiene efecto. |
| L3 – Velocidad de los motores Velocidad durante el recorrido normal. | L1 – lenta L2 – media L3 – rápida L4 – muy rápida |
| L4 – Fuerza de los motores Nivel de fuerza de ambos motores; no debe utilizarse para compensar atascos ni una geometría incorrecta. | L1 – nivel 1, fuerza mínima L2 – nivel 2 L3 – nivel 3 L4 – nivel 4, fuerza máxima |
Mando a distancia
Mandos NICE MYGO4 se memorizan en el receptor enchufable NICE OXIBD del motor de control WL1024C, siguiendo las instrucciones del receptor. La memorización del transmisor es independiente de la memorización de los dispositivos y del recorrido; el WL1024 no incluye receptor de radio propio.
Restablecimiento de los ajustes de WLA1
En WLA1, mantenga pulsados a la vez OPEN + CLOSE, hasta que L1 y L2 empiecen a parpadear; a continuación, suelte los botones. La placa restablecerá los ajustes de fábrica. Vuelva a realizar la memorización de los dispositivos y la memorización del recorrido y la prueba de seguridad. Este procedimiento no borra la memoria de radio del receptor.
Batería de respaldo y alimentación solar
NICE PS424 se conecta al motor de control WL1024C solo después de completar la instalación, la memorización y las pruebas. El WL1024 recibe alimentación de ella a través de WLA1. Utilice el conector específico para la batería; no confunda la polaridad con la de los bornes auxiliares para accesorios.
NICE SOLEMYO SYKCE30 es una alternativa a la red eléctrica, previa comprobación de las condiciones de insolación y del número de ciclos. La red eléctrica y la fuente solar no deben utilizarse simultáneamente. El WL1024 por sí solo no incluye batería ni kit solar.
Cuando la segunda hoja no funciona correctamente
| Síntoma | Qué comprobar |
|---|---|
| El WL1024 no se mueve | La alimentación y el estado de WLA1 en WL1024C, que el bloque de terminales del motor esté bien conectado, el cableado de 3 × 1,5 mm² y si el mecanismo está bloqueado. |
| La hoja se abre en vez de cerrarse durante la memorización | Interrumpa la memorización. Tras desconectar las fuentes de alimentación, compruebe JA/JB y los cables del motor del WL1024 según el esquema de conexiones. |
| Las hojas se solapan en el orden incorrecto durante el cierre | Compruebe la configuración JA/JB según el solapamiento real de las hojas y asegúrese de que el recorrido se haya memorizado correctamente. Tras la reparación, repita la memorización. |
| El motor se detiene o invierte el sentido | Primero desbloquee y compruebe la resistencia al movimiento, la geometría del brazo y los topes fijos. Compruebe las fotocélulas y el STOP. No aumente la fuerza para compensar un defecto mecánico. |
| L1/L2 o L3/L4 parpadean lentamente | L1/L2 indican que hay que memorizar los dispositivos; L3/L4, las posiciones finales. Continúe con el procedimiento de primera puesta en marcha. |
| Solo falla el mando | Si la puerta responde al botón de WLA1, compruebe la batería del transmisor y el receptor, no el cableado del segundo motor. |

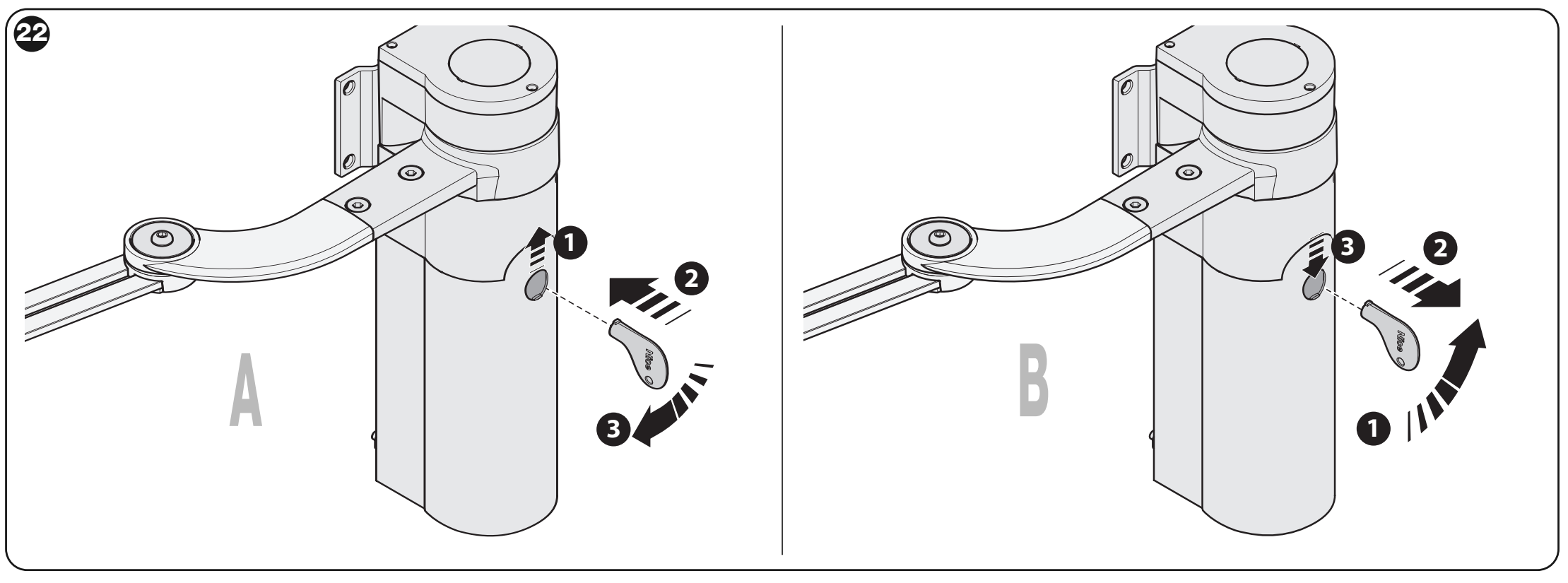

Desbloqueo manual en caso de corte del suministro eléctrico
- Detenga la puerta y sujete la hoja para que no se mueva por sí sola. Abra la tapa e introduzca la llave de desbloqueo.
- Gire la llave casi una vuelta completa en el sentido de las agujas del reloj. Ahora se puede mover la hoja a mano.
- Para bloquearla, gire la llave en sentido contrario a las agujas del reloj y mueva suavemente la hoja hasta que el mecanismo engrane.
- Retire la llave, gire el disco de desbloqueo 90° en sentido contrario a las agujas del reloj y cierre la tapa. En una puerta de dos hojas, desbloquee cada motor por separado.
Comprobación antes del uso
- Con el motor desbloqueado, la hoja debe poder abrirse y cerrarse a mano con una fuerza inferior a 390 N y permanecer inmóvil al soltarla. Esta es una prueba de movimiento manual, no una fuerza de impacto permitida sobre una persona.
- Compruebe los anclajes, los pasadores, los seguros, las cubiertas y todo el movimiento del brazo. Realice varias pruebas de apertura, cierre y parada.
- Pruebe por separado cada fotocélula, borde de seguridad y STOP. Si la protección se basa en la limitación de fuerza, el instalador debe medir las fuerzas de impacto y verificar la seguridad del conjunto completo.
- Entregue la puerta solo después de realizar satisfactoriamente las pruebas. El propietario debe recibir el manual de instrucciones, una demostración del desbloqueo y un plan de mantenimiento. Los niños y otras personas no deben permanecer en la zona de movimiento de las hojas.
Mantenimiento e inspección periódica
Realice una inspección, como mínimo, cada 6 meses o 20 000 maniobras, lo que ocurra primero. Desconecte todas las fuentes de alimentación antes de intervenir. Compruebe las fijaciones, la corrosión, la holgura de los pernos, los anillos de seguridad, el desgaste del brazo y la estanqueidad de las cubiertas; sustituya las piezas dañadas. Tras el mantenimiento, repita las pruebas de funcionamiento y de seguridad.
Datos técnicos de WL1024
| Parámetro | Valor |
|---|---|
| Tipo | Motor electromecánico articulado sin unidad de control |
| Alimentación del motor | 24 V DC de WLA1 en WL1024C |
| Corriente nominal | 2 A |
| Corriente de arranque | 3 A, máximo 2 s |
| Par nominal | 50 Nm |
| Velocidad angular sin carga | 0,20–0,30 rad/s |
| Velocidad angular con par nominal | 0,16–0,24 rad/s |
| Funcionamiento | Máximo de 100 ciclos completos al día; WLA1 limita el funcionamiento a aproximadamente 50 ciclos/h |
| Funcionamiento continuo | Aproximadamente 10 minutos |
| Grado de protección | IP44 con la cubierta cerrada y sin daños |
| Temperatura | −20 a +50 °C |
| Dimensiones | 90 × 125 × 385 mm |
| Peso del motor | 4,3 kg |
El motor no está diseñado para entornos ácidos, muy salinos ni explosivos. El número de ciclos no garantiza que se pueda utilizar con cualquier puerta; también deben respetarse los límites de carga y tenerse en cuenta el estado de la mecánica.

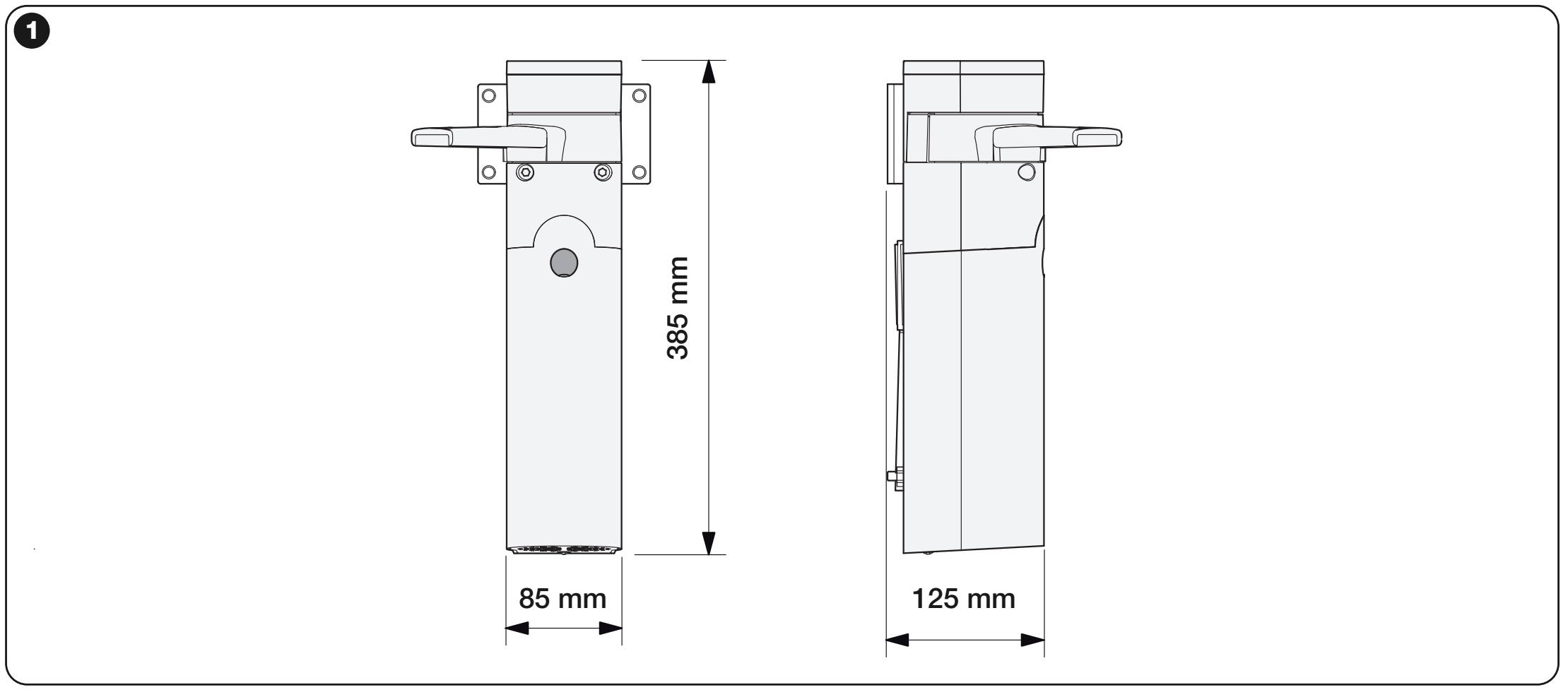

El plano acotado indica una anchura de 85 mm; las dimensiones técnicas del accionamiento son 90 × 125 × 385 mm. Antes de taladrar, compruebe el motor y el soporte reales y deje libre todo el espacio que necesita el brazo para moverse.
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
