Descripción del producto NICE Robus Hi-Speed RB500 HS - motor rápido para puertas correderas (A)
¡Sustituto disponible!
El motor rápido para puertas correderas NICE Robus Hi-Speed RB500 HS ha sido sustituido por un modelo más nuevo NICE Robus Hi-Speed RBS600 HS.
El motor NICE Robus Hi-Speed RB500 HS está diseñado para accionar rápidamente puertas correderas de hasta 500 kg y una anchura de paso de hasta 7 m. Tiene un interruptor electromecánico de parada. El motor es irreversible.
El motor para puerta corredera NICE Robus Hi-Speed RB500 HS (nuestro código NICE-RB500HS-A) incluye:
- motor electromecánico NICE Robus Hi-Speed RB500 HS con una capacidad de 500 kg y una longitud máxima de hoja de 7 m, y con una unidad de control integrada RBA3/HS sin receptor de señal de radio (OXI).
- 2 × llaves de desbloqueo para el accionamiento manual del motor (necesarias en caso de corte del suministro eléctrico)
- componentes para el montaje del motor, elementos de anclaje y soporte, topes para el final de carrera del motor
El motor es compacto, seguro y práctico, e ideal para uso particular y empresarial. Carcasa resistente a los impactos, cuerpo de aleación de aluminio con revestimiento epoxi.
El motor es adecuado para automatizar puertas correderas de hasta 500 kg y con hojas de hasta 7 m de longitud. Estos valores son válidos en las condiciones especificadas por el fabricante, como las condiciones meteorológicas, las diferencias de temperatura, la rigidez de la puerta y, sobre todo, su facilidad de movimiento. No siempre es posible conseguirlo o controlarlo, por lo que recomendamos utilizar el motor NICE Robus RB500 con puertas que alcancen idealmente el 80 % de estos valores. Consulte el capítulo «Selección del motor» para obtener más información.
Una tecnología muy fácil de usar BlueBUS permite alimentar y controlar hasta 7 pares de fotocélulas mediante un cable de dos hilos.
El sensor de temperatura ajusta la fuerza de tracción del motor en función de las condiciones climáticas. El motor también incorpora un fusible térmico.
Permite ajustar la velocidad, la fuerza y el tiempo de pausa antes del cierre automático, entre muchas otras opciones; consulte «Programación».
Diagnóstico mediante baliza de señalización.
La rueda dentada módulo 4 es compatible con la cremallera de nuestro catálogo.
Funciones del motor Robus 500HS «Unidad subordinada» permite sincronizar automáticamente dos motores. Esto permite automatizar dos puertas correderas que se desplazan en sentidos opuestos.
El motor NICE Robus RB500HS es un motor electromecánico adecuado para las condiciones climáticas de Eslovaquia y cumple todas las normas europeas de seguridad.
Accesorios compatibles con el motor NICE Robus RB500HS
También recomendamos adquirir accesorios opcionales compatibles con el motor o elegir uno de los kits con precio reducido ya preparados:
| Qué | Por qué | Tipo |
|---|---|---|
| Baliza | La baliza indica mediante destellos que la puerta está en movimiento; es útil en salidas con poca visibilidad. También incorpora una antena que aumenta el alcance del mando. | |
| Fotocélulas | Detectan obstáculos al cerrar y detienen el movimiento, evitando que la puerta golpee vehículos o personas. | |
| Emisor |
Para controlar la puerta a distancia. |
- Era One (ON2E, ON4E) |
| Receptor | Necesario para controlar la puerta a distancia. | - OXI - SMXI |
| Antena | Para mejorar el alcance del mando. | - integrada en la baliza LUCYB, MLBT - solo antena ABFKIT |
| Teclado | Si olvida el mando a distancia, si suelen acudir muchos vehículos o personas, o si no quiere dar un mando a cada uno ni abrir la puerta manualmente. | - MOTXR |
| Cremallera | Necesaria para automatizar el motor: sin cremallera, el motor no puede mover la puerta. | - de nailon LZ-1 con refuerzo de acero - de acero LZ-2 - de acero inoxidable LZ-7 |
Manuales y documentos para descargar
Límites del motor NICE Robus RB500-HS
Los valores indicados son los recomendados por el fabricante NICE. Por experiencia, recomendamos dejar un margen de aproximadamente el 80 % de los valores indicados:
| Máximo | Recomendado | |
|---|---|---|
| Longitud de la hoja | 7 m | 5 m |
| Peso de la hoja | 500 kg | 400 kg |
Utilizar el motor al máximo reduce su vida útil - véase el cálculo orientativo de la vida útil del motor en función de los factores de estrés:

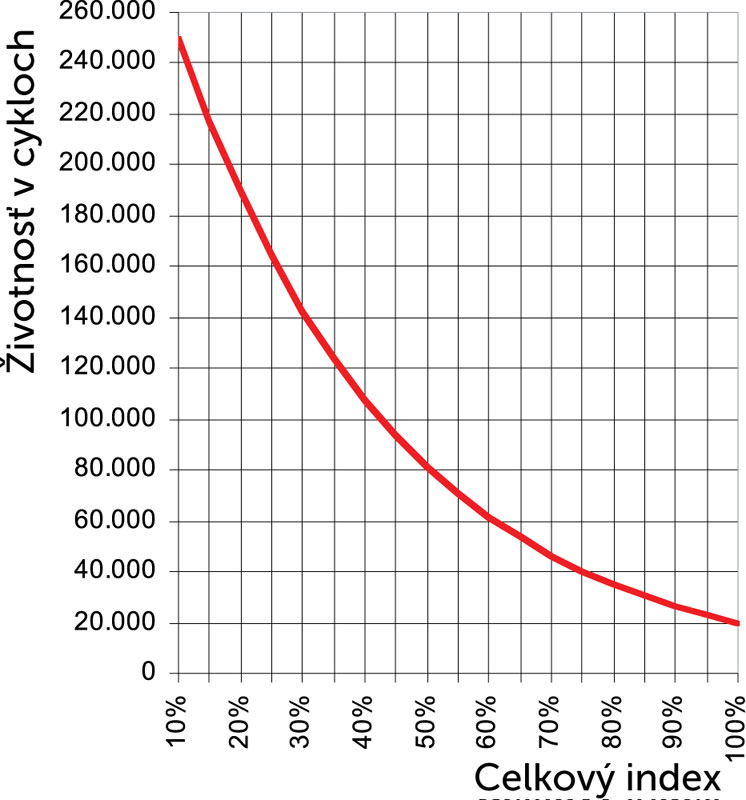

Vida útil del motor NICE Robus RB500-HS
En la siguiente tabla, sume los índices de estrés correspondientes al peso y a la longitud de la hoja y añada los índices de los demás factores, si los hay. A continuación, consulte en el gráfico la vida útil del motor, expresada en número de ciclos.
Ejemplo: Tengo una puerta con un paso de 4,5 m y una estructura con relleno de hasta 200 kg (puerta estándar). Sumo el índice correspondiente a la longitud de la hoja, aproximadamente 15, más el índice del peso de la puerta, 10; y, por precaución, añado 10 por las bajas temperaturas, ya que aquí los inviernos son duros. Así obtengo un índice total de 35. Según el gráfico, la vida útil del motor es de aproximadamente 120.000 ciclos. Con 10 maniobras al día, esto equivale a una vida útil aproximada de 32 años.
| Características del sistema de automatización completo | Índice | Gráfico de vida útil |
|---|---|---|
| Peso de la hoja |
El índice total máximo recomendado es hasta el 75 %. (Es decir, 40.000 ciclos, lo que equivale a 10 años con un uso normal de 10 ciclos al día)
|
|
| Hasta 200 kg | 30 | |
| 200-400 kg | 40 | |
| Longitud de la hoja | ||
| Hasta 4 m | 15 | |
| 4-6 m | 25 | |
| 6-7 m | 35 | |
| Otros factores (si la probabilidad de que se produzcan supera el 10 %) | ||
| Temperatura ambiente superior a 40 °C o inferior a 0 °C, o humedad superior al 80 % | 10 | |
| Ambiente polvoriento | 15 | |
| Ambiente salino | 20 | |
| Activación de las fotocélulas | 20 | |
| Activación de la entrada STOP | 30 | |
| Velocidad superior a «L4 - Rápida» | 25 | |
| Función de arranque suave activa | 25 | |
Instalación del motor NICE Robus RB500HS
El método de instalación del motor es diferente para puerta corredera sobre carril y puerta corredera autoportante es diferente. Para una puerta corredera sobre carril por lo general, el motor se instala a la altura del suelo; para una puerta autoportante es necesario los motores elevarlos, por ejemplo, mediante varillas roscadas (varilla roscada Ø8), un soporte fabricado a medida, una base de hormigón, etc. El factor decisivo es la altura de la cremallera dentada, que debe engranar correctamente con el piñón del motor; véase La cremallera dentada y su tope.
Cableado

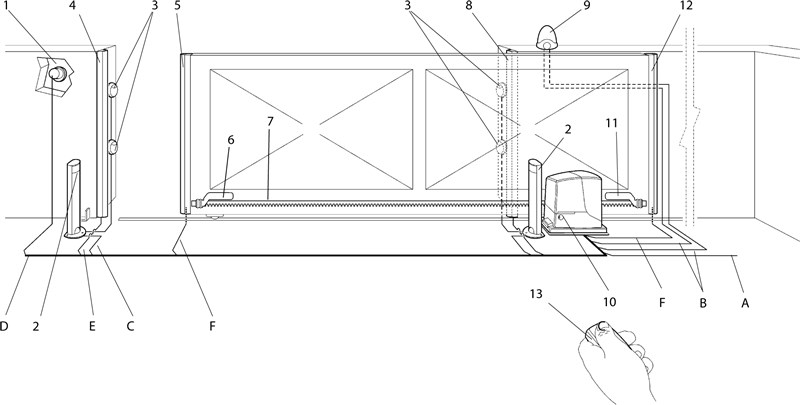

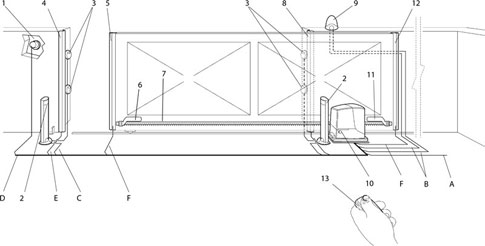

La instalación típica (opcional) del motor con sus accesorios es la siguiente:
Lista de accesorios
|
|
Lista de cableado
| Uso | Tipo | Longitud máxima |
|---|---|---|
| A. Alimentación | 3×1,5mm2 | 30m, en caso de mayor longitud, 3×2,5mm2 + toma de tierra |
| B. Baliza con antena |
2×0,5mm2 |
20m 20m (recomendado: menos de 5m) |
| C. Fotocélulas | 2×0,5mm2 | 30m, más de 30m: 2×1mm2 |
| D. Interruptor de llave | 4×0,5mm2 | 50m (o 2 uds. 2×0,5mm2) |
| E. Bandas de seguridad fijas | 2×0,5mm2 | 30m |
| F. Bandas de seguridad móviles | 2×0,5mm2 | 30m |
Instalación
Véase «A qué altura debo instalar el motor".
Cremallera y su tope
El principio de funcionamiento de la puerta consiste en transmitir el par de giro del piñón del motor y convertirlo en movimiento lineal mediante la transmisión por cremallera en la cremallera del motor. Los dos tipos de cremallera más utilizados son:
 |
Cremallera de nailon (opcionalmente con refuerzo de acero) – se fija a la puerta con tornillos autorroscantes a través de las pestañas. Ideal para puertas relativamente ligeras y cortas. El movimiento es silencioso gracias a la fricción entre el piñón de acero y la cremallera de nailon. |
 |
Cremallera de acero – se fija a la puerta soldando soportes roscados, en los que después se atornilla la cremallera. Se utiliza en puertas más largas y pesadas. El movimiento es algo más ruidoso debido a la fricción del piñón de acero contra la cremallera de acero. |
Es fundamental que el módulo del dentado del motor sea compatible con el módulo de la cremallera. El motor NICE Robus RB500HS tiene un módulo de dentado de 4.
El motor determina la posición final de apertura y cierre mediante topes de final de carrera, que se montan en la cremallera:

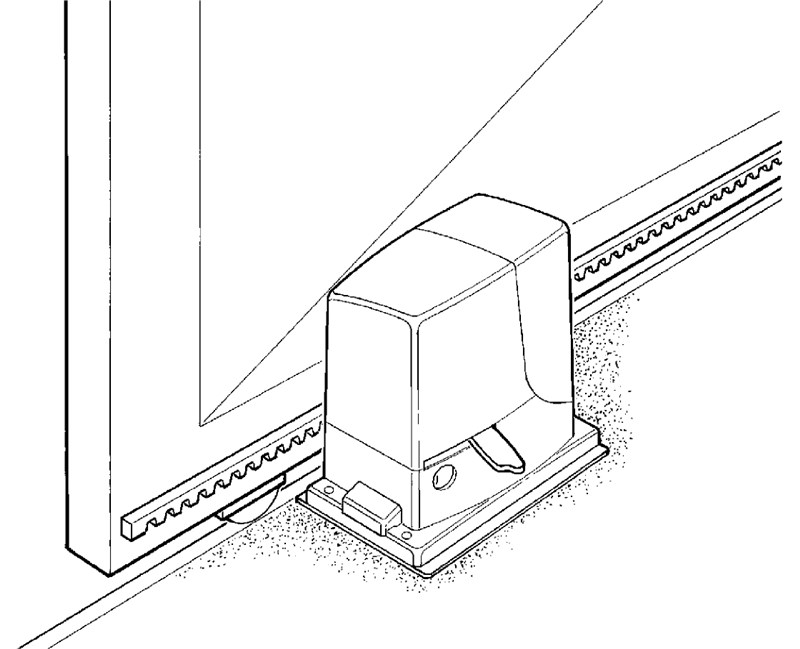

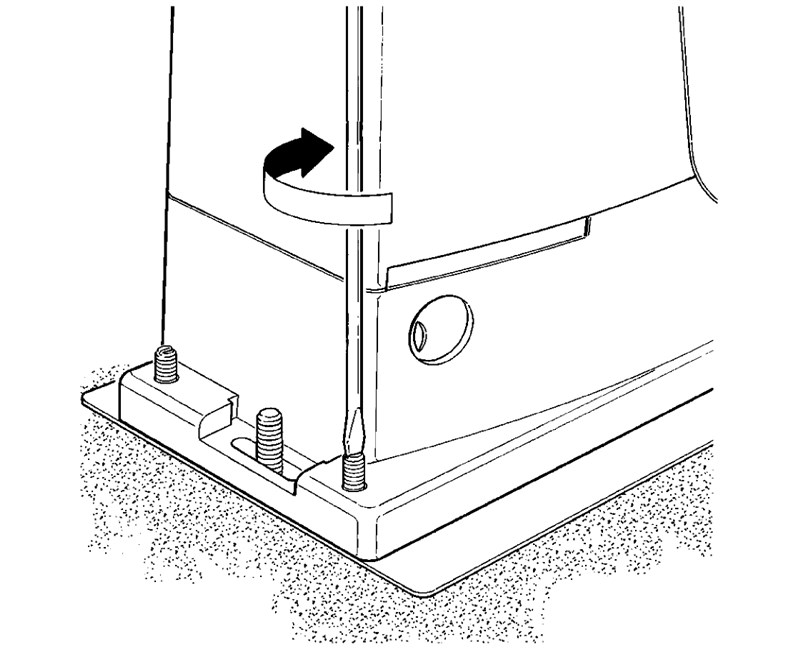

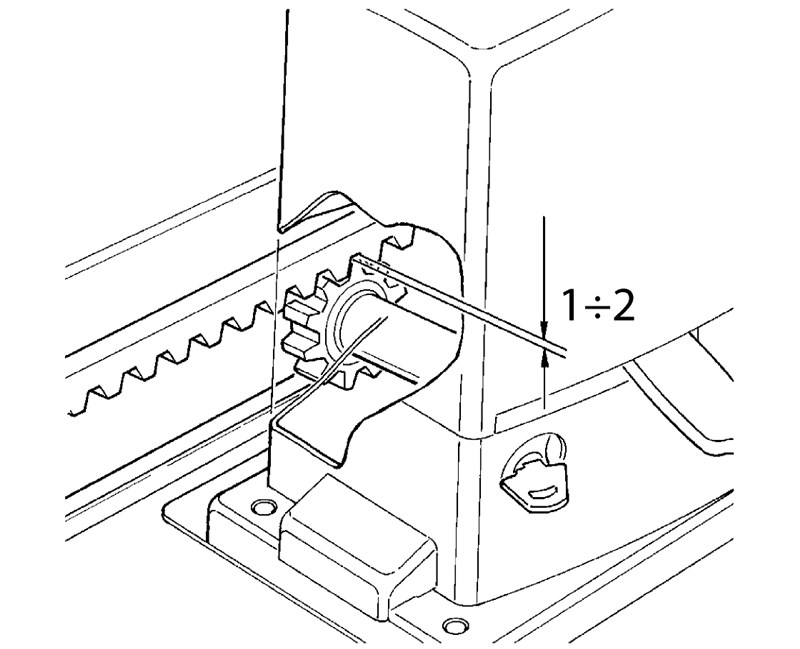

| 1. Nivele el motor mediante los cuatro puntos de ajuste | 2. La puerta y el motor deben estar nivelados | 3. Deje una holgura de aproximadamente 1-2 mm entre la cremallera y el piñón del motor, para que el peso de la puerta no recaiga sobre el motor. |
 |
 |
 |

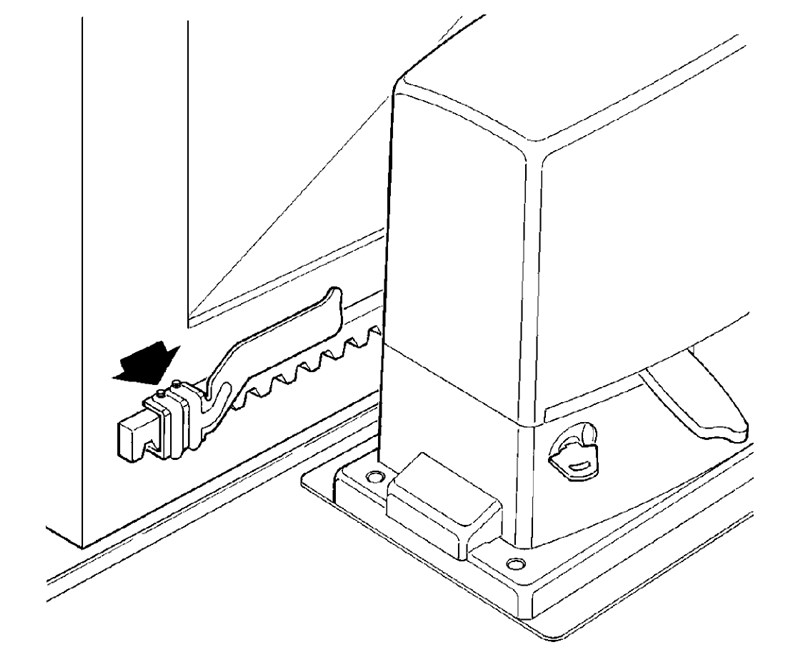

| 4. Apriete los anclajes del motor para que no se mueva cuando entre en funcionamiento | 5. Coloque la puerta en posición abierta/cerrada e instale los topes de final de carrera de modo que accionen el interruptor del motor en la posición final. | |
 |
 |

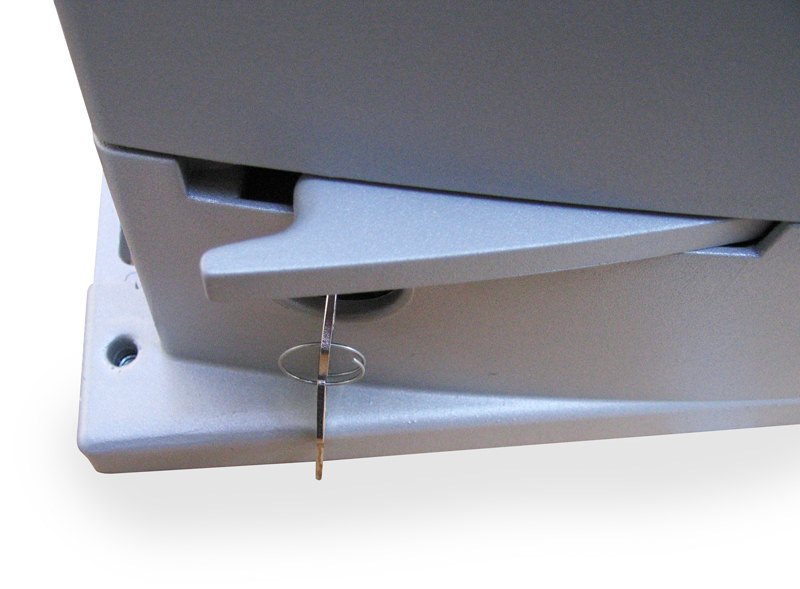

Desbloqueo manual del motor NICE Robus RB500HS
 |
En caso de corte del suministro eléctrico, no podrá accionar la puerta con el mando a distancia. Por eso es posible desbloquear el motor con la llave de desbloqueo y mover la puerta manualmente: |

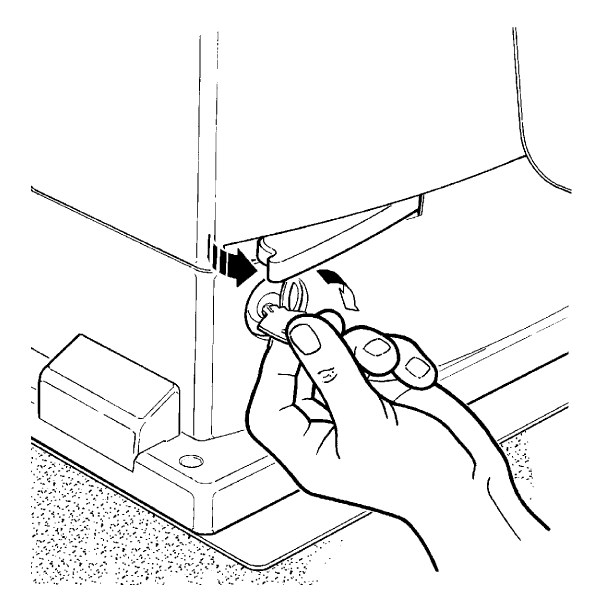

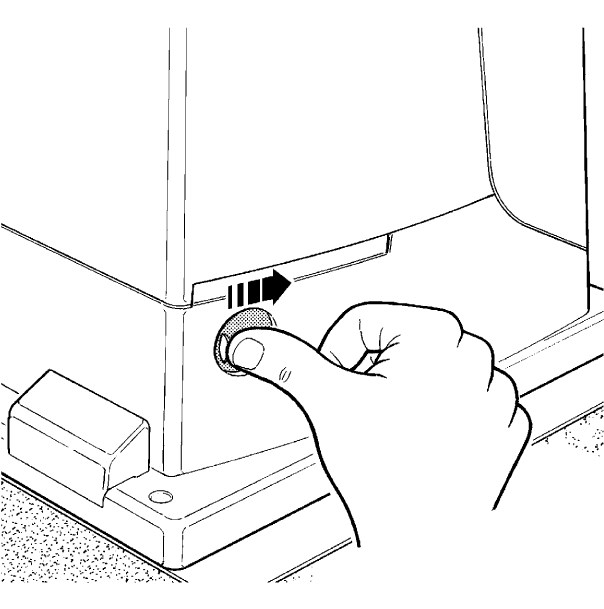

| 1. Deslice la tapa de la cerradura de desbloqueo | 2. Introduzca la llave de desbloqueo y gírela en el sentido de las agujas del reloj |
|---|---|
 |
 |

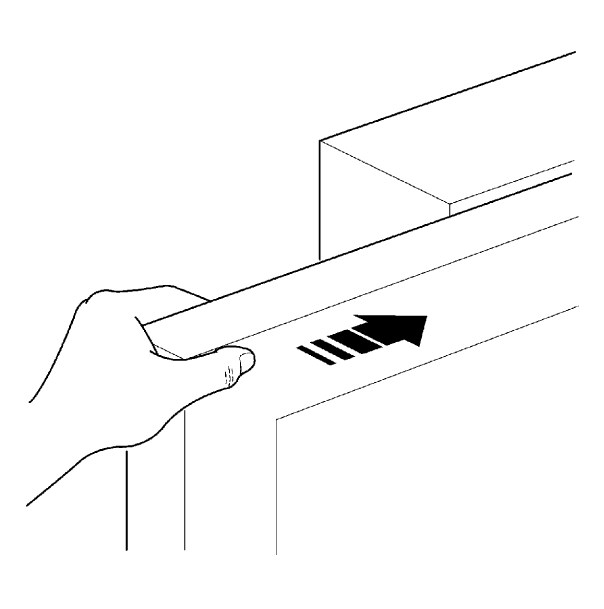

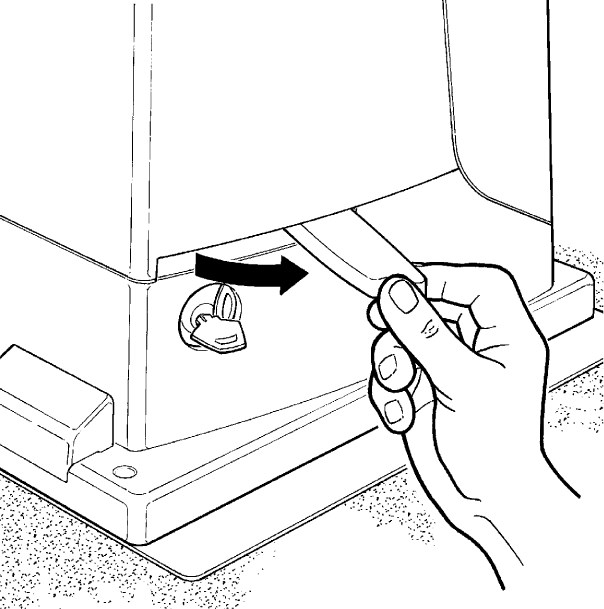

| 3. Tire de la palanca de desbloqueo | 4. Puede mover la puerta manualmente |
 |
|
