Motor rápido y silencioso NICE Spykit 650 HS BD
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
470,08 € con IVA
| Peso |
|---|
| 7,00 kg |
Descripción del producto Motor rápido y silencioso NICE Spykit 650 HS BD
NICE SPYKIT 650 HS BD es un kit rápido con motor SPY650HS, 24 V DC, independiente SPYBOX BHS, receptor OXIBD y un ON3EBD. El conjunto se alimenta de la red eléctrica 230 V AC. El motor es irreversible; para moverlo manualmente, se desbloquea tirando de la cuerda.

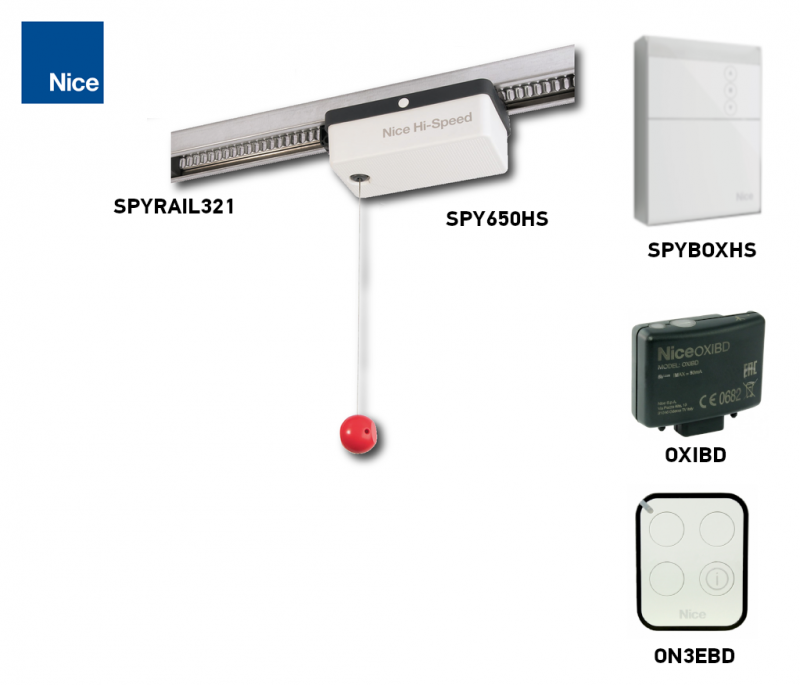

El kit incluye 1× guía de una sola pieza SPYRAIL321 de 3,2 m de longitud, con accesorios de montaje. La guía conduce y también alimenta el motor móvil.
Control y accesorios compatibles
Las fotocélulas, la luz intermitente y el borde de seguridad no se incluyen automáticamente en el paquete. La detección de obstáculos no sustituye la evaluación de la seguridad de toda la puerta ni la medición de fuerzas en su puesta en servicio.
| Qué | Por qué | Tipo |
|---|---|---|
| Control | Unidad independiente de pared; controla el motor y los elementos de seguridad. |
|
| Mando a distancia | Control bidireccional e información sobre la recepción de la orden/el estado de la puerta. |
|
| Guía | Carril guía y de alimentación del motor móvil. |
|
| Fotocélulas | Detección de obstáculos en la zona protegida. | |
| Otras fotocélulas | Solución orientable o especial según la construcción de la puerta. | |
| Señalización | Aviso durante el movimiento e iluminación opcional. | |
| Puerta basculante | Adaptación del recorrido del brazo de tracción. |
|
| Ajuste de servicio | Ajuste detallado y diagnóstico mediante BusT4. | |
| Respaldo | Movimiento en caso de corte del suministro eléctrico. |
|
Equipamiento del kit SPYKIT650HSBD
Compare el tipo de accionamiento, la velocidad, el control y los límites de la puerta en cuestión. Una mayor fuerza o velocidad no garantizan por sí solas que sea adecuado. Los accesorios de seguridad y la batería de reserva se seleccionan por separado.
| Kit rápido SPY |
|---|
NICE SPYKIT 650 HS BD 650 N; velocidad de hasta 0,24 m/s. SPYBOX BHS, OXIBD y ON3EBD; 1× SPYRAIL321, guía de una pieza de 3,2 m. |
Para qué puertas de garaje es adecuado el SPY650HS
El kit está diseñado para puertas seccionales de hasta 10,5 m² o puertas basculantes de hasta 11,5 m². Las dimensiones orientativas que se indican a continuación son ancho × alto; dependen del tipo y la longitud de la guía. Compruebe también el equilibrado, la resistencia al movimiento y el espacio de montaje. La superficie por sí sola no es suficiente.
| Tipo de puerta | Guía de 3,2 m | Guía de 4 m |
|---|---|---|
| Seccional | 4,2 × 2,5 m | 3,2 × 3,3 m |
| Basculante no saliente con SPA5 | 4,0 × 2,3 m | 3,0 × 3,1 m |
| Basculante saliente con SPA5 / basculante de muelles sin SPA5 | 4,0 × 2,8 m | 3,3 × 3,5 m |
El motor tiene una fuerza máxima de 650 N y una fuerza nominal de 200 N. Los newtons no indican el peso de la puerta en kilogramos. Para uso residencial, la puerta debe poder moverse fácilmente a mano, con una resistencia máxima de 150 N; no compense muelles defectuosos ni atascos aumentando la fuerza del motor.
Qué significa una apertura en aproximadamente 8,5 s
El dato aproximadamente 8,5 s se basa en una puerta de altura típica de 2 m y no incluye la aceleración ni la deceleración. No es un tiempo garantizado para el recorrido completo de cualquier puerta. La velocidad máxima es de 0,24 m/s; el tiempo real depende de los ajustes, el recorrido y la carga.
Carga de funcionamiento
| Límite | Valor |
|---|---|
| Ciclos por hora | Máximo 30 |
| Ciclos por día | Máximo 300 |
| Ciclos consecutivos | Máximo 12 |
Un ciclo consiste en una apertura y un cierre completos. Son límites máximos para una puerta adecuada, no una garantía de que el automatismo pueda realizar el mismo número de ciclos con cualquier resistencia y temperatura. Alargar la guía no aumenta la superficie máxima admisible. Si necesita confirmar la elección, envíenos el tipo, las dimensiones y el uso previsto de la puerta.
Montaje de la guía SPYRAIL, el motor y SPYBOX BHS
Desconecte la alimentación de red y la batería de reserva antes del montaje. Compruebe los muelles, el equilibrado y el movimiento manual de la puerta. El SPY650HS se desplaza directamente por la guía dentada, como un carro; no utiliza correa ni cadena. El motor recibe 24 V CC a través de la guía y del perfil interior aislado.
La guía debe estar eléctricamente aislada de la puerta y de las estructuras conductoras cercanas. Utilice los elementos aislantes suministrados. El contacto de la guía con una puerta metálica o un aislamiento dañado puede provocar un cortocircuito; no es adecuada la misma solución de montaje que para SR32B.

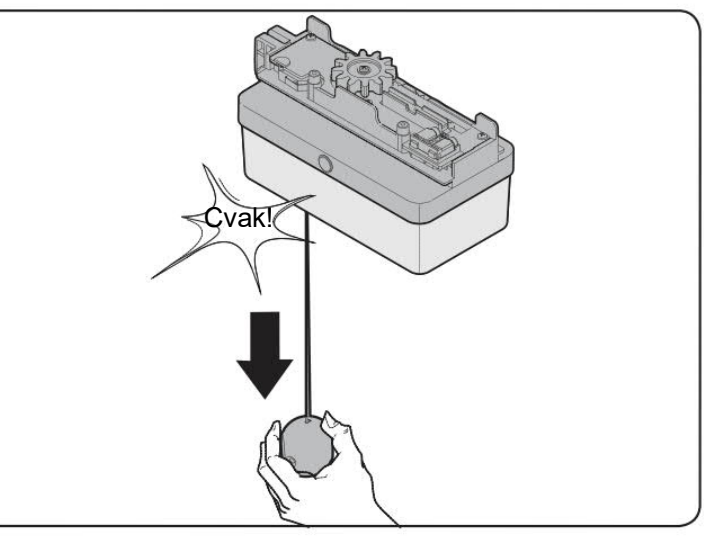

- Desbloquee el motor mediante el cordón y compruebe que la rueda dentada se mueve libremente. Si la guía consta de dos piezas, una ambos perfiles, asegure el empalme e introduzca la cinta en el perfil aislante sin deformarla.
- Inserte el motor en la orientación correcta. Al extraer las dos tiras de transporte, ambos elementos de contacto deben quedar fijados según la ilustración de montaje. No fuerce el motor si los contactos no están extendidos correctamente.
- Instale los dos topes finales ajustables y la pieza terminal de alimentación. Su ubicación debe corresponderse con la conexión MOT y con el sentido del movimiento.
- Fije la guía alineada con el eje de la puerta, nivélela con el techo y utilice anclajes firmes con el aislamiento suministrado. Recorte los soportes de techo para que queden al ras de la guía y no bloqueen el carro.
- Conecte el brazo a una parte de la puerta debidamente reforzada. Ajuste los topes de cierre y apertura y asegure bien sus tornillos.
- Fije SPYBOX BHS a la pared, en un lugar que permita manejarlo y realizar el mantenimiento de forma segura. El cordón de desbloqueo debe quedar accesible a menos de 1,8 m de altura. Los mandos deben quedar fuera del alcance de las partes móviles, normalmente a una altura mínima de 1,5 m sobre el suelo.

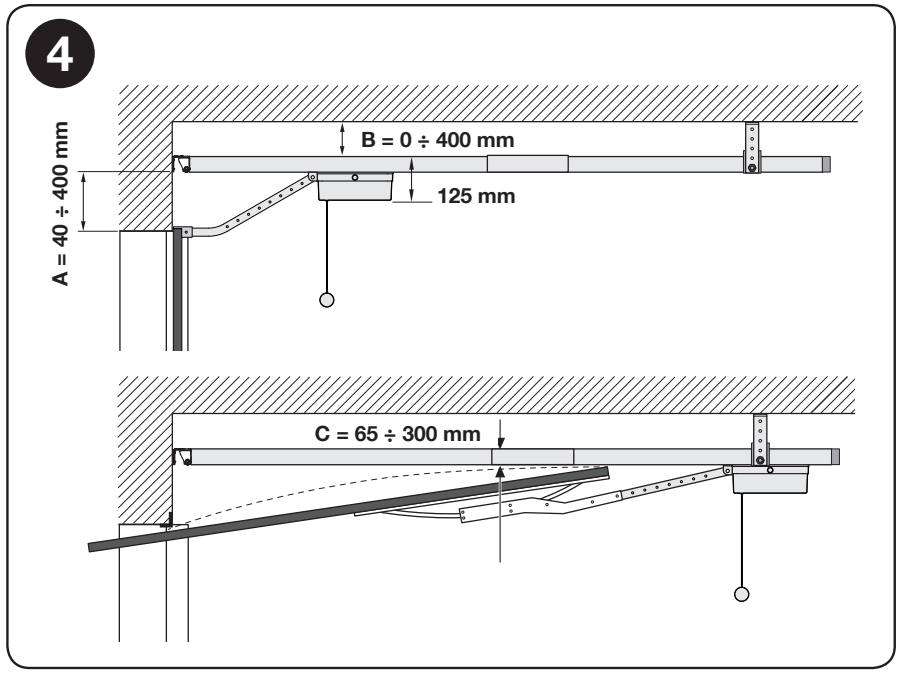

En la orientación indicada, respete
- A = 40–400 mm
- B = 0–400 mm
- C = 65–300 mm .
C es la distancia entre la guía y el punto más alto de la puerta durante el movimiento.
Cableado
| Conexión | Sección / longitud máxima |
|---|---|
| MOT – alimentación de la guía | 2 × 1 mm²; 5 m; cable suministrado. |
| BlueBUS | 2 × 0,75 mm²; 20 m; dispositivos conectados en paralelo. |
| INP1 / INP2 / STOP | 2 × 0,5 mm²; 20 m. |
| FLASH | 2 × 0,5 mm²; 20 m. |
| Antena | RG58; 10 m; cable coaxial independiente. |
| Red eléctrica | 3 × 1 mm²; 230 V CA 50/60 Hz; conductor de protección y medio de desconexión adecuado. |
La conexión a la red debe realizarla un electricista. Separe los cables de baja tensión de la red y protéjalos contra tirones, el movimiento de la puerta y aplastamientos. No conecte la alimentación de 230 V a las entradas de los accesorios.

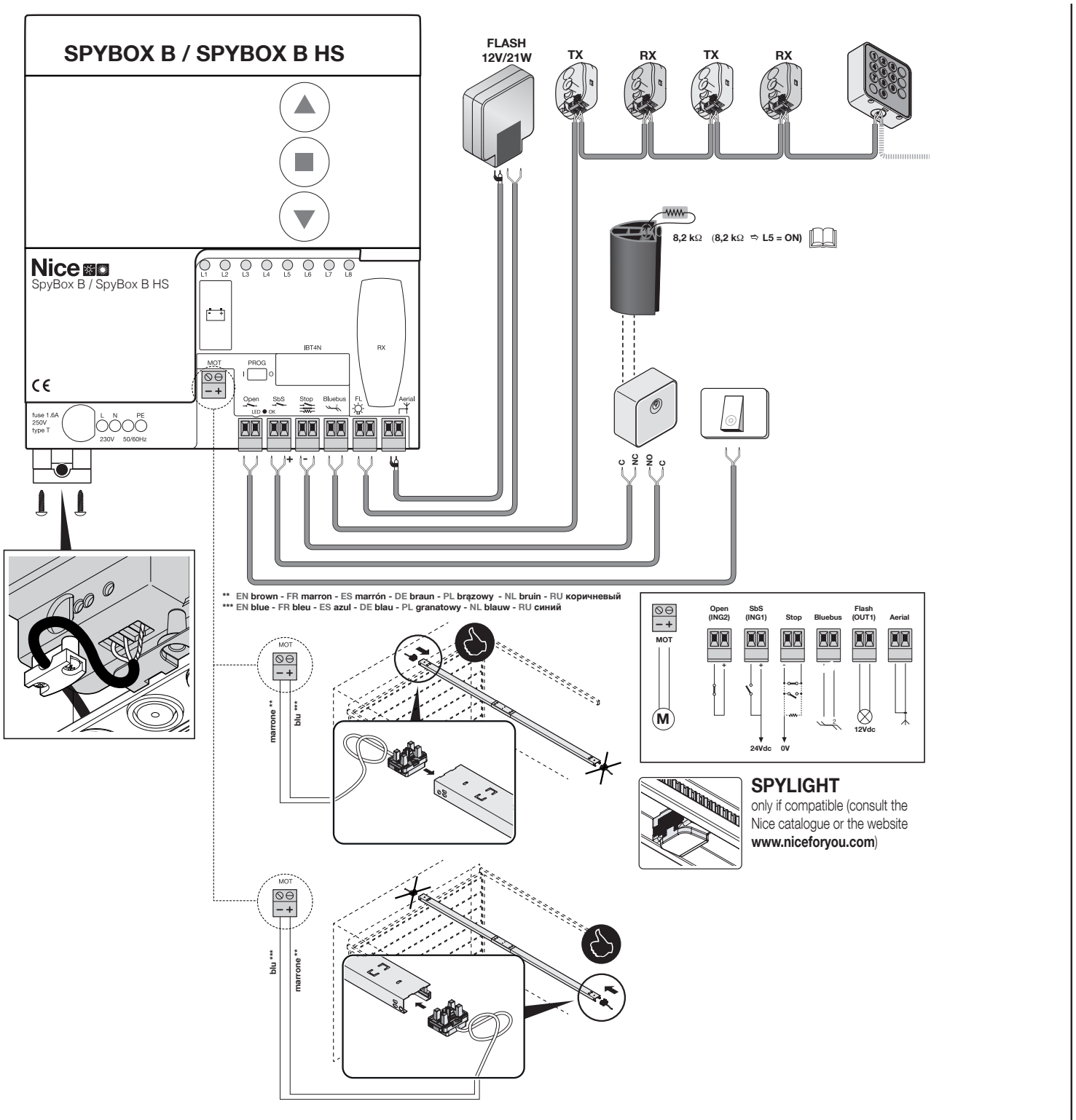

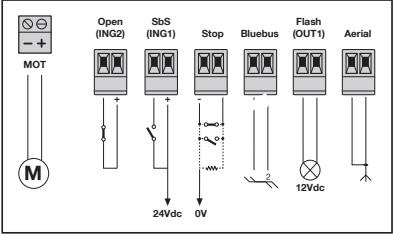

SPYBOX BHS: bornes y polaridad
Estos bornes corresponden a SPYBOX BHS con BlueBUS. La SPYBOX básica con PHOTO de relé utiliza un cableado diferente. Antes de trabajar, compruebe la referencia de la unidad instalada.
| Bornes | Función / conexión |
|---|---|
| MOT − / + | 24 V CC para la pieza de alimentación de la guía. Respete las marcas − / + y la orientación de la pieza de alimentación indicadas en la ilustración. Cambie el sentido con la alimentación desconectada. |
| BlueBUS | Comunicación de dos hilos y alimentación de dispositivos compatibles; sin polaridad +/−. |
| Open / INP2 | Por defecto, contacto sin tensión NO entre Open y su borne común +. La función se cambia mediante el parámetro INP2. |
| SbS / INP1 | Contacto sin tensión NO entre SbS y su borne común +; orden paso a paso. |
| STOP | Entrada de seguridad respecto a GND; NO, NC o 8,2 kΩ; el tipo se detecta durante el reconocimiento de dispositivos. El contacto en sí no tiene polaridad. |
| FLASH / OUT1 | Modo de fábrica para luz intermitente 12 V DC / 21 W; programable a 24 V DC / 25 W. Seleccione el modo según la carga real. |
| AERIAL | Entrada independiente para antena coaxial; conductor central y malla según el detalle, no es una alimentación. |
| L / N / PE | Red de 230 V AC y conductor de protección; separados del motor y los accesorios. |

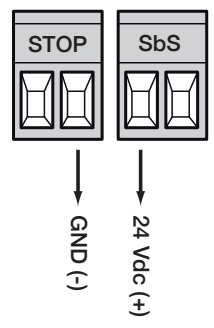

Alimentación del control externo: positivo y negativo
Con la misma orientación que en la imagen, el borne derecho del par STOP = GND, negativo (−) y el borne izquierdo del par SbS = alimentación, positivo (+). La marca «24 Vdc» junto al borne no sustituye la comprobación del rango permitido del dispositivo conectado: la fuente auxiliar tiene 30 V DC, con una tolerancia de −20 % / +5 %, es decir, aproximadamente 24–31,5 V DC, y una corriente máxima de 100 mA en total. Utilice únicamente un dispositivo apto para todo este rango.
Botón o relé del módulo de control
La orden se genera mediante un contacto sin tensión NO entre INP1 (SbS) y el borne común + de este par. Si el módulo necesita alimentación, conéctelo por separado a los bornes verificados de positivo y negativo. No aplique la tensión de salida del módulo a la entrada de órdenes.
Banda de seguridad STOP
Un cambio en el estado detectado de STOP detiene inmediatamente el movimiento y realiza una breve inversión. Los contactos NO se pueden conectar en paralelo y los NC, en serie. Para una banda resistiva monitorizada de 8,2 kΩ active la prueba STOP 8K2 y, a continuación, detecte los dispositivos. Conecte las combinaciones de distintos tipos según sus esquemas; un interruptor convencional no equivale a una banda monitorizada.
Puerta con puerta peatonal incorporada

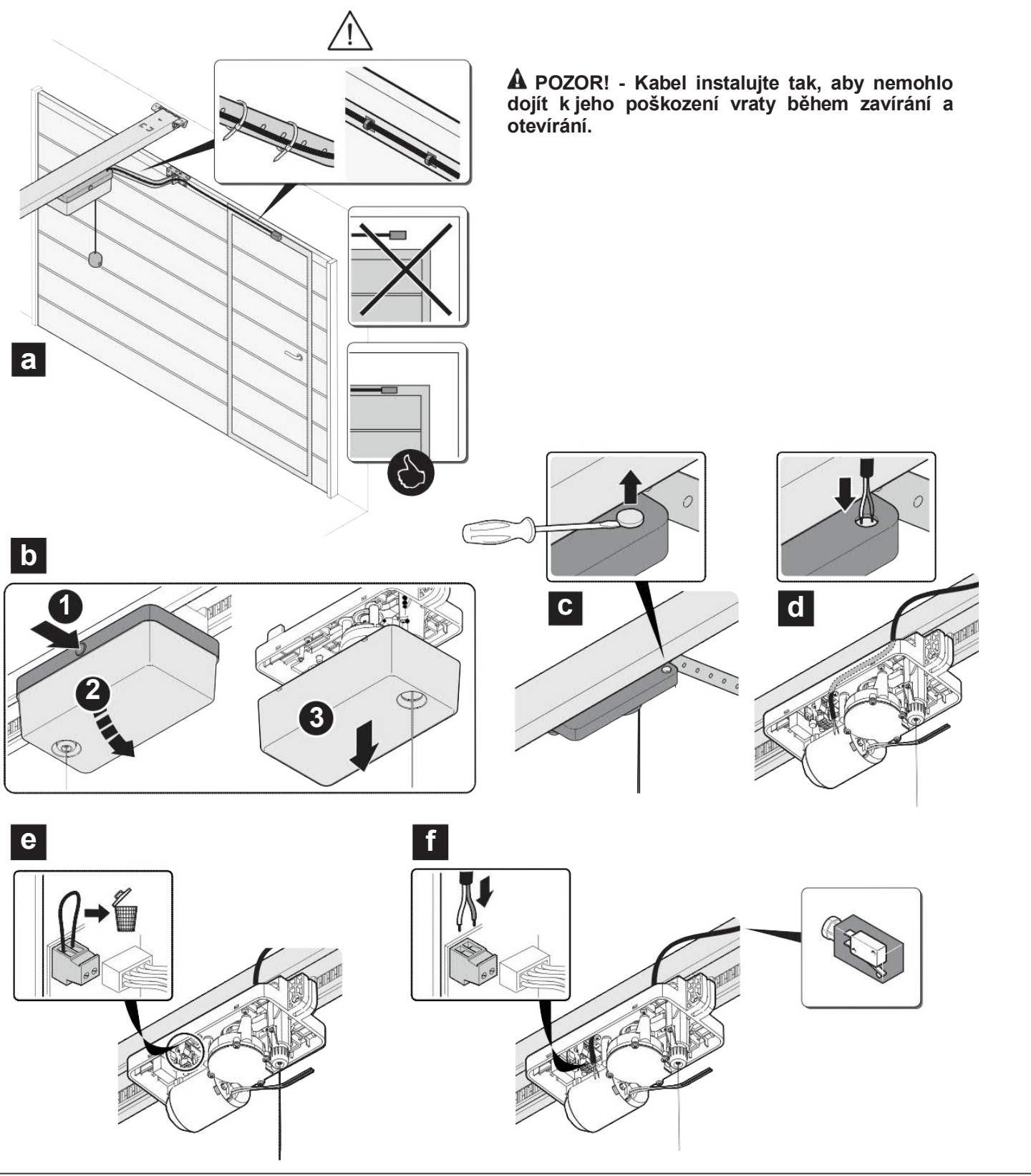

En la placa del motor móvil hay un par independiente de bornes 1–2 para el microinterruptor de seguridad NC. Con la puerta peatonal abierta, debe bloquear el motor. Con la alimentación desconectada, retire el puente y conecte un contacto con capacidad nominal de al menos 10 A; longitud máxima del cable: 3 m, sección mínima: 1 mm². Protéjalo para evitar que quede aprisionado. El contacto no tiene polaridad y no es una salida de alimentación.
Fotocélulas BlueBUS
EPSB, EPMB o EPLB conecte TX y RX en paralelo al par BlueBUS. Es una conexión sin polaridad. Las fotocélulas con relé NC no deben conectarse a este bus en sustitución de un dispositivo de dos hilos.

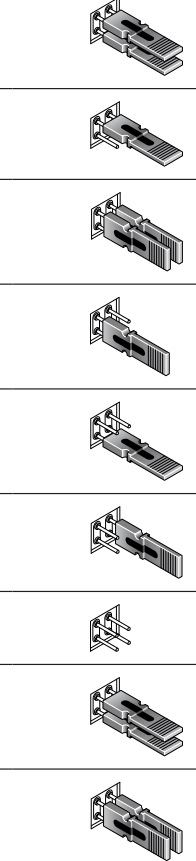

- Con la alimentación desconectada, ajuste los mismos puentes en el TX y el RX de cada par. Cada par adicional debe tener una dirección distinta.
- Alinee el transmisor y el receptor y complete el cableado. Seleccione la función según la zona protegida.
- Después de añadir, retirar o cambiar una dirección, repita el reconocimiento de dispositivos y la prueba de cada par.
| Dirección | Función | Puentes TX / RX |
|---|---|---|
| PHOTO | Al cerrar, invierte el movimiento para abrir; h = 50 cm. |  |
| PHOTO II | Al cerrar, invierte el movimiento para abrir; h = 100 cm. |  |
| PHOTO 1 | Al cerrar, detiene momentáneamente el movimiento y lo invierte; h = 50 cm. |  |
| PHOTO 1 II | Al cerrar, detiene momentáneamente el movimiento y lo invierte; h = 100 cm. |  |
| PHOTO 2 | Detiene el movimiento al abrir. |  |
| PHOTO 2 II | Detiene el movimiento al abrir. |  |
| PHOTO 3 | Al abrir y al cerrar, detiene momentáneamente el movimiento y lo invierte para abrir. |  |
| FA1 | Orden de apertura; requiere fotocélulas adecuadas y ajustar el puente A. |  |
| FA2 | Segundo orden de apertura; requiere fotocélulas adecuadas y ajustar el puente A. |  |
Ampliar todos los puentes. Para FA1/FA2, no modifique el dispositivo sin consultar su propio manual; estas entradas tienen función de orden, no de protección convencional durante el cierre.

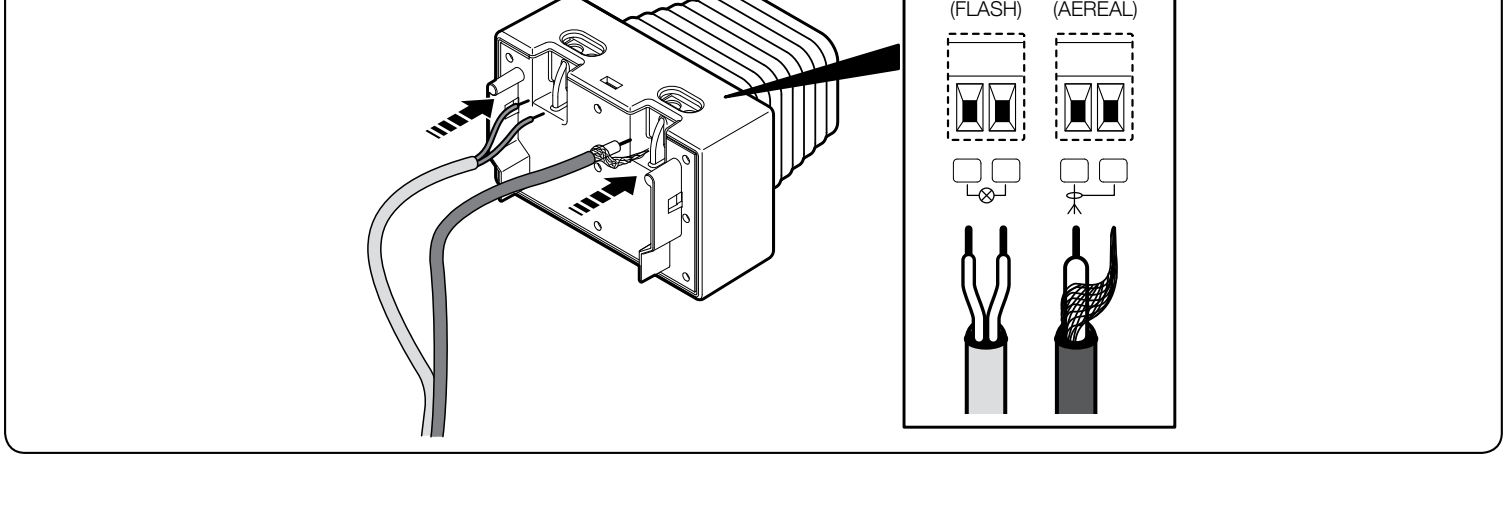

Luz intermitente ELDC o WLT y antena
Para ELDC es adecuada la luz intermitente básica FLASH 12 V DC; la potencia permitida en este modo es de 21 W. ELDC tiene una entrada de alimentación FLASH para 12–36 V DC. Con WLT seleccione el modo de 24 V adecuado y compruebe también su configuración. La tensión se modifica en el nivel II/L4; no debe modificarse sin comprobar la carga conectada.
En la luz intermitente, distinga FLASH de AERIAL. En el detalle mostrado de ELDC no se indica la polaridad +/− de FLASH; no la deduzca del conector auxiliar STOP/SbS. Conecte la antena con un cable coaxial independiente; conecte el conductor central y la malla según el esquema.
Primera puesta en marcha y aprendizaje de SPYBOX BHS
Primero ajuste y fije los topes mecánicos, conecte los dispositivos de seguridad y deje el motor bloqueado aproximadamente a mitad del recorrido. Durante el aprendizaje, toda la zona de la puerta debe estar despejada. En esta unidad se utiliza el selector PROG, los botones OPEN, STOP/SET y CLOSE, y los LED L1–L8.
1. Reconocimiento de BlueBUS y STOP
- Desplace PROG hacia la izquierda, a I, es decir, al modo de programación. Realice también el reconocimiento sin accesorios adicionales conectados.
- Mantenga pulsados OPEN + STOP/SET durante unos 3 s; suéltelos cuando L1 + L2 parpadeen rápidamente.
- Espere a que finalice el reconocimiento. Durante el proceso pueden activarse los relés. Después, vuelva a colocar PROG a la derecha, en 0.
2. Reconocimiento de las posiciones de la puerta
- Compruebe ambos topes y que el motor esté bloqueado. Para iniciar el procedimiento, coloque PROG a la izquierda, en I.
- Mantenga pulsados STOP/SET + CLOSE durante unos 3 s; suéltelos cuando L3 + L4 parpadeen rápidamente.
- El automatismo debe realizar la secuencia cierre → apertura → cierre. Espere a que finalice toda la secuencia.
- Vuelva a colocar PROG a la derecha, en 0, y luego pruebe el funcionamiento normal.
Si el primer movimiento es de apertura, detenga inmediatamente el aprendizaje. Desconecte la alimentación de red y la batería de reserva, compruebe la orientación de la unidad de alimentación e intercambie las conexiones del motor MOT según el esquema de montaje. Inicie de nuevo el aprendizaje. No intercambie los cables BlueBUS ni STOP para corregir el sentido del motor.
Prueba antes del funcionamiento normal
- Repita la apertura y el cierre; compruebe los topes, la ralentización, los soportes y el movimiento fluido.
- Pruebe STOP, cada fotocélula junto a TX, RX y en el centro del haz, así como el contacto de seguridad de la puerta peatonal, si está instalado.
- Compruebe el desbloqueo manual, el nuevo bloqueo y la respuesta del mando a distancia en el receptor correcto.
- El técnico medirá las fuerzas de impacto y las ajustará al mínimo necesario para un movimiento seguro. No compense los atascos aumentando la fuerza.
- Entregue al usuario el manual y el plan de mantenimiento. Cruce solo cuando la puerta esté completamente abierta y detenida.
Programación de SPYBOX BHS
PROG a la izquierda = I, programación. PROG a la derecha = 0, funcionamiento normal. En el modo de programación, los botones OPEN / CLOSE permiten seleccionar opciones; las órdenes de movimiento están bloqueadas. Si la puerta no responde después de los ajustes, compruebe primero la posición de PROG.
Nivel I: funciones ON / OFF
- Desplace PROG hacia la izquierda. Mantenga pulsado STOP/SET 3 s, hasta que L1 empiece a parpadear, y suelte el botón.
- Seleccione el LED de la función con OPEN / CLOSE. Pulse brevemente STOP/SET para cambiar el estado: encendido = ON, apagado = OFF.
- No deje transcurrir más de 10 s. Espere 10 s sin pulsar ningún botón o vuelva a colocar PROG a la derecha para salir.
| LED – función | Significado / estado |
|---|---|
| L1 – Cierre automático | ON: tras la apertura completa, la puerta se cierra después del tiempo de pausa ajustado en II/L1. OFF: espera una orden. |
| L2 – Cierre tras el paso por la fotocélula | ON: al finalizar el paso por la fotocélula, activa el cierre. Requiere fotocélulas instaladas y probadas. |
| L3 – Cerrar siempre | ON: al restablecerse la alimentación, activa el cierre con un preaviso luminoso de 3 s. |
| L4 – Modo de espera | ON: tras 1 minuto de inactividad, reduce la alimentación de la salida y de los transmisores BlueBUS. Compruebe los accesorios que dependen de esta alimentación. |
| L5 – Prueba STOP 8K2 | ON: antes de la maniobra, prueba el borde sensible resistivo de 8,2 kΩ. Tras activarla, es necesario realizar el aprendizaje de los dispositivos; no es adecuada para un contacto NC/NO convencional. |
| L6 – Bloqueo de OPEN / CLOSE | ON: desactiva los botones de movimiento de la cubierta cuando PROG está en la posición normal 0. |
| L7 – Desactivación del aprendizaje de la radio interna | ON: impide memorizar nuevos mandos a distancia en la radio integrada. No modifica la memoria del OXIBD independiente. |
| L8 – Desactivación de la radio interna | ON: el receptor interno no responde a los mandos a distancia memorizados. OXIBD se configura por separado. |
En la posición normal PROG 0, los LED L1–L8 están apagados incluso cuando las funciones están activas. Por tanto, que estén apagados durante el funcionamiento normal no significa que todas las funciones estén desactivadas.
Nivel II: valores de los parámetros
- Desplace PROG hacia la izquierda y mantenga pulsado STOP/SET 3 s cuando L1 parpadee, suelte.
- Con OPEN / CLOSE, seleccione el LED de entrada del parámetro deseado.
- Mantenga pulsado STOP/SET. Después de 3 s se encenderá el LED del valor. Sin soltar STOP/SET, seleccione el nuevo valor con OPEN / CLOSE.
- Suelte STOP/SET. Espere 10 s sin pulsar ningún botón o vuelva a colocar PROG a la derecha.
Los valores resaltados en negrita son los ajustes de fábrica; prevalece la configuración real de la placa. En L8 se activa la gestión de la radio; no es un ajuste permanente. Los porcentajes de velocidad y fuerza tienen significados distintos.
| LED de entrada: nombre y descripción | LED de ajuste: valor |
|---|---|
| L1 – Pausa Se utiliza con el cierre automático I/L1 ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Modo de funcionamiento Secuencia de la orden paso a paso. L7/L8 no se utilizan. | L1 – abrir – parar – cerrar – parar L2 – abrir – parar – cerrar – parar L3 – abrir – cerrar – abrir – cerrar L4 – entrada común L5 – movimiento mientras se mantiene pulsada la orden L6 – modo industrial L7 – no utilizado L8 – no utilizado |
| L3 – Velocidad del motor Porcentajes del máximo. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %. | L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – apertura 75 %, cierre 30 % L6 – apertura 75 %, cierre 50 % L7 – apertura 100 %, cierre 50 % L8 – apertura 100 %, cierre 75 % |
| L4 – FLASH / OUT1 El modo debe ser compatible con la tensión y el tipo de carga. | L1 – indicador de apertura de la puerta L2 – activo con la puerta cerrada L3 – activo con la puerta abierta L4 – luz intermitente 12 V DC / 21 W L5 – luz intermitente 24 V DC / 25 W L6 – bloqueo eléctrico L7 – pestillo magnético L8 – canal de radio 2 |
| L5 – Fuerza del motor Apertura / cierre; porcentaje de regulación, no fuerza de impacto en N. | L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 % |
| L6 – Sensibilidad ante obstáculos Apertura / cierre. Un valor más alto significa mayor sensibilidad y menor fuerza permitida. | L1 – desactivada L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 % |
| L7 – INP2 Tipo de contacto y función de la entrada Open; borne común +. | L1 – paso a paso (SbS), NO L2 – abrir, NO L3 – cerrar, NO L4 – apertura parcial 1, NO L5 – STOP, NC L6 – PHOTO durante el cierre, NC L7 – PHOTO1 durante la apertura y el cierre, NC L8 – PHOTO2 durante la apertura, NC |
| L8 – Gestión de la radio interna Se refiere al receptor FLOR integrado, no al OXIBD suministrado. | L1 – memorizar el mando completo en modo 1 L2 – modo 2 – paso a paso (SbS) L3 – modo 2 – apertura parcial L4 – modo 2 – abrir L5 – modo 2 – cerrar L6 – modo 2 – STOP L7 – modo 2 – iluminación L8 – borrar un código |
Después de modificar la fuerza, la sensibilidad o la velocidad, repita la prueba de seguridad y la medición de fuerzas. Si utiliza otro modo de salida, desconecte las cargas que ya no sean compatibles con su función.
Empareje ON3EBD con el OXIBD suministrado
Este kit incluye receptor enchufable bidireccional OXIBD y mando de tres canales ON3EBD. Guarde el ON3EBD en modo bidireccional con el botón A del OXIBD, no mediante el menú L8 de la placa. SPYBOX BHS también cuenta con su propio receptor FLOR unidireccional. Al utilizar OXIBD, se puede desactivar la radio interna mediante I/L8 ON.
OXIBD: modo 1 – mando completo
- En el OXIBD, mantenga pulsado el botón A hasta que se encienda el LED verde B y suéltelo.
- En los 10 s pulse brevemente y suelte uno de los botones de control del ON3EBD. No utilice el botón i para consultar el estado.
- La memorización correcta se confirma con 3 destellos verdes de B. Se puede añadir otro mando durante los 15 s siguientes.
| Botón ON3EBD | Orden en modo 1 |
|---|---|
| 1 | Paso a paso (SbS) |
| 2 | Apertura parcial |
| 3 | Abrir |
| i | Consulta del estado con la configuración bidireccional correcta; no es un cuarto canal de movimiento. |
OXIBD: modo 2 – un botón
En OXIBD, pulse A n veces según el número de orden; el LED B confirmará el número. En un plazo de 10 s, pulse brevemente el botón ON3EBD elegido; tres parpadeos verdes confirmarán que se ha realizado correctamente. Para otra orden, inicie un nuevo procedimiento.
| Número | Orden SPYBOX BHS |
|---|---|
| 1 | Paso a paso (SbS) |
| 2 | Apertura parcial 1 |
| 3 | Abrir |
| 4 | Cerrar |
| 5 | STOP |
| 6 | Entrada común paso a paso (SbS) |
| 7 | Paso a paso (SbS) de alta prioridad |
| 8 | Desbloquear y abrir |
| 9 | Desbloquear y cerrar |
| 10 | Abrir y bloquear la automatización |
| 11 | Cerrar y bloquear la automatización |
| 12 | Bloquear la automatización |
| 13 | Desbloquear la automatización |
| 14 | Iluminación – temporizador |
| 15 | Iluminación ON/OFF |
La información de retorno sobre el estado requiere una configuración correcta de la serie y la dirección de control en OXIBD. Encontrará el procedimiento de configuración y más detalles en la descripción del receptor OXIBD y su PDF de instalación. Emparejar el transmisor es una operación distinta de identificar la unidad de control.
Borrado de la memoria de OXIBD
El borrado eliminará los mandos guardados. Mantenga pulsado A incluso cuando B se encienda y se apague después. Cuando comience la siguiente serie de parpadeos, suelte el botón exactamente en el 3.er parpadeo para borrar todos los transmisores, o en el 5.º parpadeo para borrar toda la memoria del receptor. Con el 7.º parpadeo solo se borra la serie/dirección BusT4; no confunda estas operaciones.
Tras borrar el emparejamiento bidireccional, también hay que eliminar el registro en ON3EBD; siga el procedimiento de restablecimiento de ON3EBD, y después vuelva a emparejar el mando. El restablecimiento de la placa SPYBOX y su opción 6 no borran el OXIBD independiente.
Receptor FLOR unidireccional integrado
Si utiliza un transmisor unidireccional compatible con la radio interna, acceda a II/L8 y elija L1 para todo el transmisor o L2–L7 para una orden concreta. Tras seleccionar el valor, suelte STOP/SET y, en un plazo de 10 s transmita el botón deseado. Tres parpadeos lentos confirman que se ha guardado; uno indica que el transmisor ya estaba guardado, ocho que la memoria está llena y dos rápidos que el aprendizaje está bloqueado. L8 borra el código individual transmitido.
Borrado de la memoria de SPYBOX BHS
Antes de borrar, decida qué desea conservar. Desplace PROG hacia la izquierda hasta I y mantenga pulsados OPEN + CLOSE hasta que se encienda el LED correspondiente. Al soltar los botones se inicia la operación seleccionada; después, vuelva a colocar PROG a la derecha.
| Pulsación / LED | Efecto |
|---|---|
| 3 s / L1 | Borra los ajustes y la configuración aprendida; conserva los códigos de la radio interna. |
| 6 s / L2 | Borra únicamente los códigos de la radio interna. |
| 10 s / L3 | Borra tanto los ajustes como los códigos de la radio interna. |
El OXIBD independiente permanece intacto; su borrado es una operación aparte. Tras borrar la configuración, repita el aprendizaje de dispositivos, de posiciones y pruebe toda la puerta.
Diagnóstico y resolución de problemas
Cuente una serie de parpadeos cortos. La luz intermitente, la luz interior, OK/BB y, si está instalado, SPYLIGHT repetirán la serie tras una pausa de 1 s.
| Parpadeos | Causa / siguiente paso |
|---|---|
| 1 | BlueBUS Compruebe los cables y los dispositivos conectados; después de realizar cambios, repita el aprendizaje. |
| 2 | Fotocélula Retire el obstáculo, compruebe la alineación y las direcciones / el cableado. |
| 3 | Limitación de fuerza Compruebe el movimiento manual, los muelles y si hay algún atasco. Un técnico solo debe ajustar una fuerza mayor tras eliminar la causa mecánica y realizar una nueva prueba. |
| 4 | STOP Compruebe el borde, los contactos y el ajuste de la prueba 8K2. |
| 5 | Memoria de parámetros Desconecte y restablezca la alimentación. Si el error persiste, un técnico comprobará la configuración; el borrado completo requiere volver a realizar el aprendizaje. |
| 6 | No utilizado No se indica ninguna avería asociada a este modelo. |
| 7 | Circuito eléctrico interno Desconecte todas las fuentes de alimentación durante 20–30 s. Si se repite, solicite servicio técnico. |
| 8 | Orden permanente Compruebe si hay un botón, relé o sistema de control permanentemente activado en la entrada de órdenes. |
| 9 | Automatismo bloqueado Use la orden «Desbloquear automatismo»; antes de mover la puerta, compruebe que el espacio esté despejado. |
| 10 | No se detecta consumo del motor durante el aprendizaje Compruebe MOT, el terminal de alimentación, el contacto de la guía y los contactos del carro. |
| Síntoma | Comprobación |
|---|---|
| La puerta no responde; OK parpadea rápidamente dos veces | PROG se ha quedado a la izquierda; vuelva a girarlo a la derecha hasta 0. |
| OK/BB apagado | Compruebe la alimentación de red y el fusible. Elimine la causa antes de cambiar el fusible; utilice uno del mismo tipo. |
| OK/BB permanece encendido durante más de 20 s | Desconecte la alimentación durante 20–30 s; si se repite, solicite servicio técnico. |
| L1 + L2 parpadean | Es necesario memorizar los dispositivos. |
| L3 + L4 parpadean | Es necesario memorizar las posiciones. |
| La luz interna parpadea rápidamente durante 10 s | Cortocircuito o consumo excesivo de MOT. Compruebe el aislamiento eléctrico de la guía y el equilibrado. |
| El mando se enciende, pero la puerta no responde | Compruebe que el receptor sea el OXIBD correcto, el emparejamiento y el bloqueo. |
Alimentación de reserva
SPYBOX BHS permite alimentación de reserva mediante PS324. Conéctela únicamente después de completar el montaje y la programación, en el conector previsto; antes del mantenimiento, desconecte tanto la red como la batería. Disponibilidad y tipo correcto compruébelos al hacer el pedido. La alimentación solar Solemyo no forma parte automáticamente del modelo BHS rápido SPYBOX B estándar.
Desbloqueo y bloqueo manual
Desbloquee la puerta únicamente cuando esté parada. Si los muelles están dañados, la puerta puede caer sin control. Si el garaje solo tiene acceso a través de esta puerta, prevea con antelación un sistema adecuado de desbloqueo desde el exterior.
- Tire de la cuerda hacia abajo hasta oír un doble clic; el motor se desbloqueará y la puerta podrá desplazarse manualmente.
- Para volver a bloquearla, tire de nuevo de la cuerda hasta oír el doble clic.
- Antes de accionar la puerta eléctricamente, compruebe que esté bloqueada, que el espacio esté despejado y que los dispositivos de seguridad funcionen correctamente.
Mantenimiento y uso seguro
Programe una revisión técnica cada 6 meses. Cada mes, compruebe la inversión del movimiento cuando el borde inferior entre en contacto con un objeto de 50 mm de altura, siguiendo las instrucciones de su puerta. Si la prueba no se supera, no utilice el automatismo y avise a un técnico.
No aplique aceite ni grasa a la guía ni al perfil metálico interior en las zonas de contacto eléctrico deslizante. El lubricante puede empeorar el contacto eléctrico. Al menos una vez al año, con la red y la batería desconectadas, limpie la guía y compruebe el aislamiento, la fijación, el desplazamiento manual sin obstáculos y la óptica de las fotocélulas; después, vuelva a bloquear el motor y compruebe su funcionamiento.
Mantenga los mandos fuera del alcance de los niños. No pase por debajo de una puerta en movimiento. Si se oyen ruidos inusuales, falla algún dispositivo de seguridad o un muelle está en mal estado, desbloquee la puerta de forma segura y solicite una reparación. Deposite los componentes electrónicos y las baterías en un punto de recogida adecuado.
Datos técnicos de SPY650HS / SPYBOX BHS
| Parámetro | Valor |
|---|---|
| Uso | Puertas de garaje en espacios interiores protegidos. |
| Motor / central de control | SPY650HS / SPYBOX BHS independiente. |
| Red / motor | 230 V CA ±10 %, 50/60 Hz / 24 V CC a través de la guía. |
| Fuerza máxima / nominal | 650 / 200 N. |
| Velocidad máxima | 0,24 m/s; en condiciones de tiempo de 8,5 s. |
| Potencia máxima / nominal | 300 / 190 W; consumo máximo 1,6 A. |
| En espera | 0,5 W en las condiciones del modo correspondiente. |
| Ciclo de trabajo | 30 ciclos/h, 300 ciclos/día, 12 consecutivos. |
| Grado de protección / temperatura | IP41 / −20 a +55 °C. |

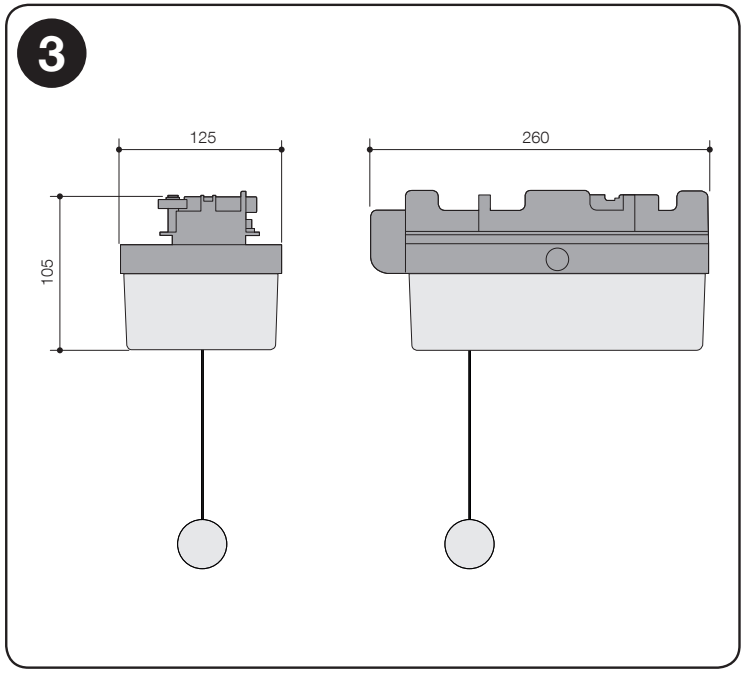

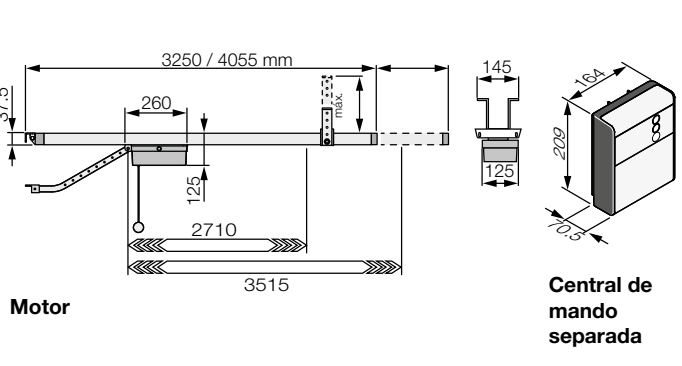

| Dimensiones del motor | 260 × 125 × 105 mm; caja independiente 209 × 145 × 70,5 mm. |
| Peso del suministro | Depende de la configuración concreta y de la guía suministrada; el dato del conjunto figura en la parte superior de la ficha. |
| Superficie de la puerta | Seccional hasta 10,5 m²; basculante hasta 11,5 m²; condiciones dimensionales y de montaje. |
| Alimentación auxiliar | 30 V CC, −20 % / +5 %, máx. 100 mA; positivo y negativo específicos. |
| Radio incluida en este conjunto | OXIBD + ON3EBD; 433,92 MHz, bidireccional BD. |
| Iluminación | LED integrado en la caja independiente; SPYLIGHT es opcional, máx. 2 fuera de la guía del carro. |
SPY Hi-Speed – demostración del accionamiento
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
