Motor rápido NICE Wingo WG3524 HS
NUEVO| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
380,26 € con IVA
| Peso |
|---|
| 7,50 kg |
Descripción del producto Motor rápido NICE Wingo WG3524 HS
NICE WINGO WG3524HS es un accionador electromecánico independiente y rápido para una hoja de puerta de entrada. Pertenece a los accionadores Hi-Speed y cuenta con un motor de 24 V CC con encoder magnético. Con una instalación estándar, abre 90° en aproximadamente 10 segundos, sin contar el tiempo de arranque y desaceleración. Es irreversible; si se produce un corte del suministro eléctrico, se puede desbloquear con una llave. La unidad de control y los accesorios de seguridad se seleccionan por separado.
Cuándo elegir WINGO WG3524HS
Elija teniendo en cuenta la longitud y el peso de una hoja, el número de ciclos, la resistencia de las bisagras, el tipo de cerramiento y la exposición al viento. La puerta debe moverse manualmente con suavidad en todo su recorrido y no debe ponerse en movimiento por sí sola al detenerse.
| Longitud de una hoja | Hasta 3 m, con un peso según el gráfico. |
|---|---|
| Peso de una hoja | Hasta 200 kg con una hoja corta; para 3 m, el límite es de aproximadamente 100 kg. |
| Funcionamiento | Hasta 30 ciclos/h con la fuerza nominal; un ciclo consiste en una apertura y un cierre. |
| Número de motores | Un motor por hoja; dos motores para una puerta de dos hojas. |

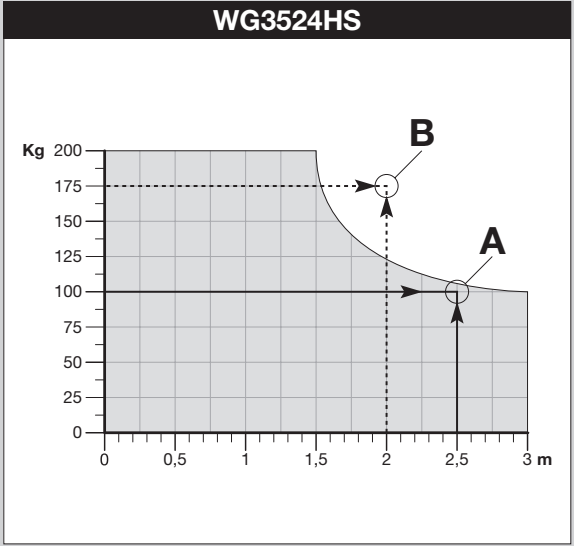

El eje horizontal indica la longitud en metros y el eje vertical, el peso en kilogramos. La zona gris indica los valores admisibles. El punto A muestra una combinación adecuada; el punto B ya queda fuera de ese rango. Una hoja ciega y el viento pueden limitar la idoneidad incluso si se respetan las dimensiones.
Unidad de control para motor de 24 V
Para este accionador está prevista la NICE MC824HR30 / MCA1R30 del tipo MC824H, compatible con encoder magnético. La central se alimenta con 230 V CA, mientras que al motor llegan 24 V CC. El motor no se conecta directamente a la red eléctrica. La MC824L está destinada a otros motores y no puede utilizarse como sustituta intercambiable.
Las siguientes instrucciones de conexión y aprendizaje corresponden a la MC824HR30 con 12 interruptores Motor Type. Si conserva una central antigua, siga las indicaciones de su placa. Los ajustes completos se encuentran en el manual conjunto de MC824HR30.
Qué incluye el accionador independiente

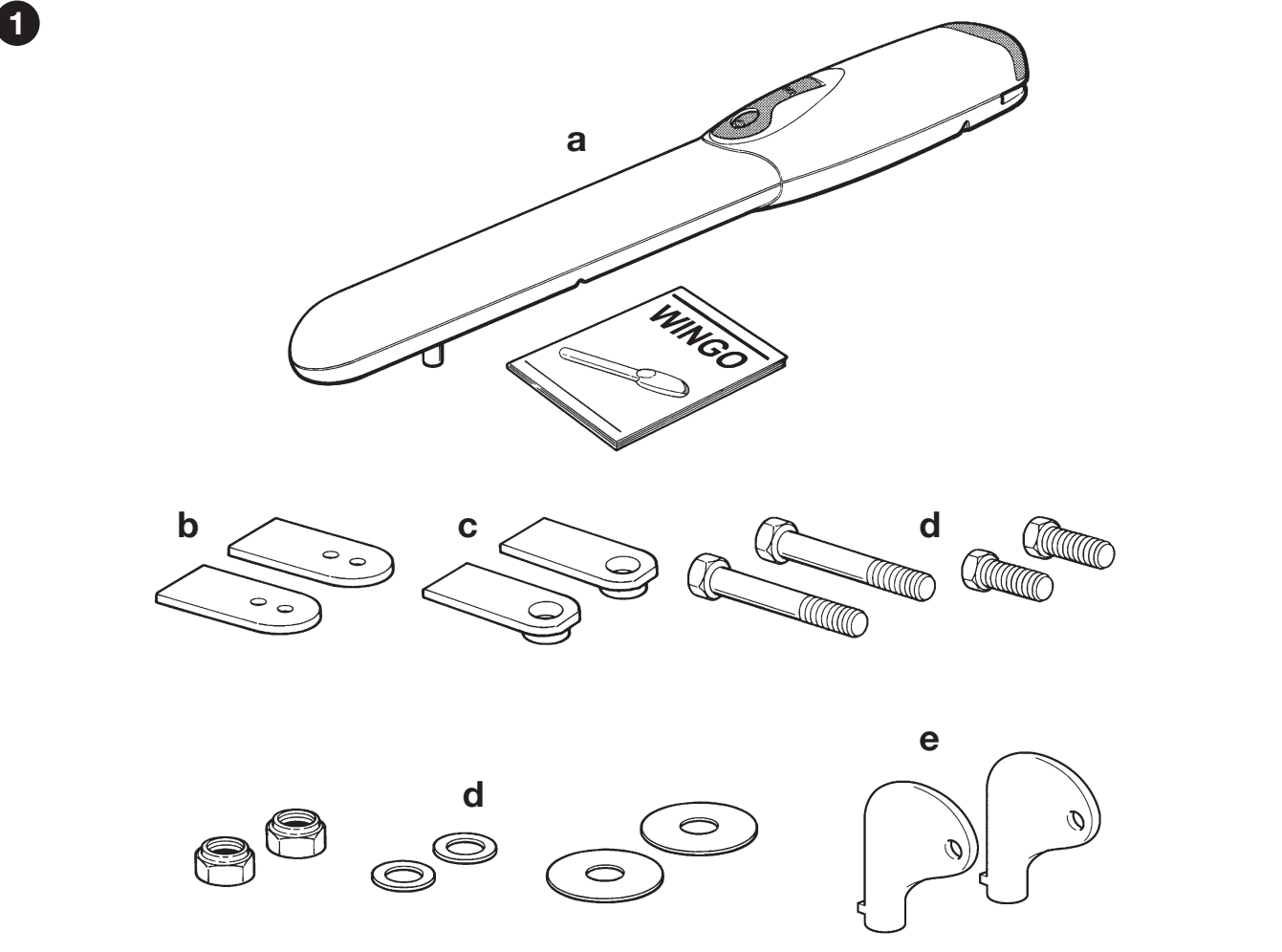

Motor independiente con llaves de desbloqueo, pletinas delantera y trasera, placa de montaje, elementos de fijación y tope mecánico de apertura premontado. Los anclajes adecuados para cada soporte se seleccionan según el material del pilar o muro.
La unidad de control, el receptor, los mandos, las fotocélulas y la luz intermitente no se incluyen con el motor independiente. El conjunto necesita topes mecánicos que definan las posiciones de apertura y cierre; para la apertura puede utilizarse el tope regulable del accionador. Puede elegir el equipamiento completo en un kit.
Kits para una o dos hojas
Los kits indicados incluyen MC824HR30, receptor OXIBD y mando MYGO4. La versión con fotocélulas añade un par de EPMB; la versión con accesorios también incluye la luz intermitente ELDC. El número de motores corresponde al número de hojas.
| Puerta | Kit |
|---|---|
| 1 hoja | Básico |
| 1 hoja | Con accesorios |
| 1 hoja | Con fotocélulas |
| 2 hojas | Básico |
| 2 hojas | Con accesorios |
| 2 hojas | Con fotocélulas |
I. Montaje de la pletina trasera
El montaje, la conexión eléctrica y las pruebas deben ser realizados por un técnico cualificado. Antes de trabajar, desconecte la alimentación de red y, si la hubiera, la batería de reserva. Compruebe la solidez de la hoja, las bisagras y los puntos de anclaje. La tapa y el mecanismo de desbloqueo deben permanecer accesibles durante toda la vida útil.

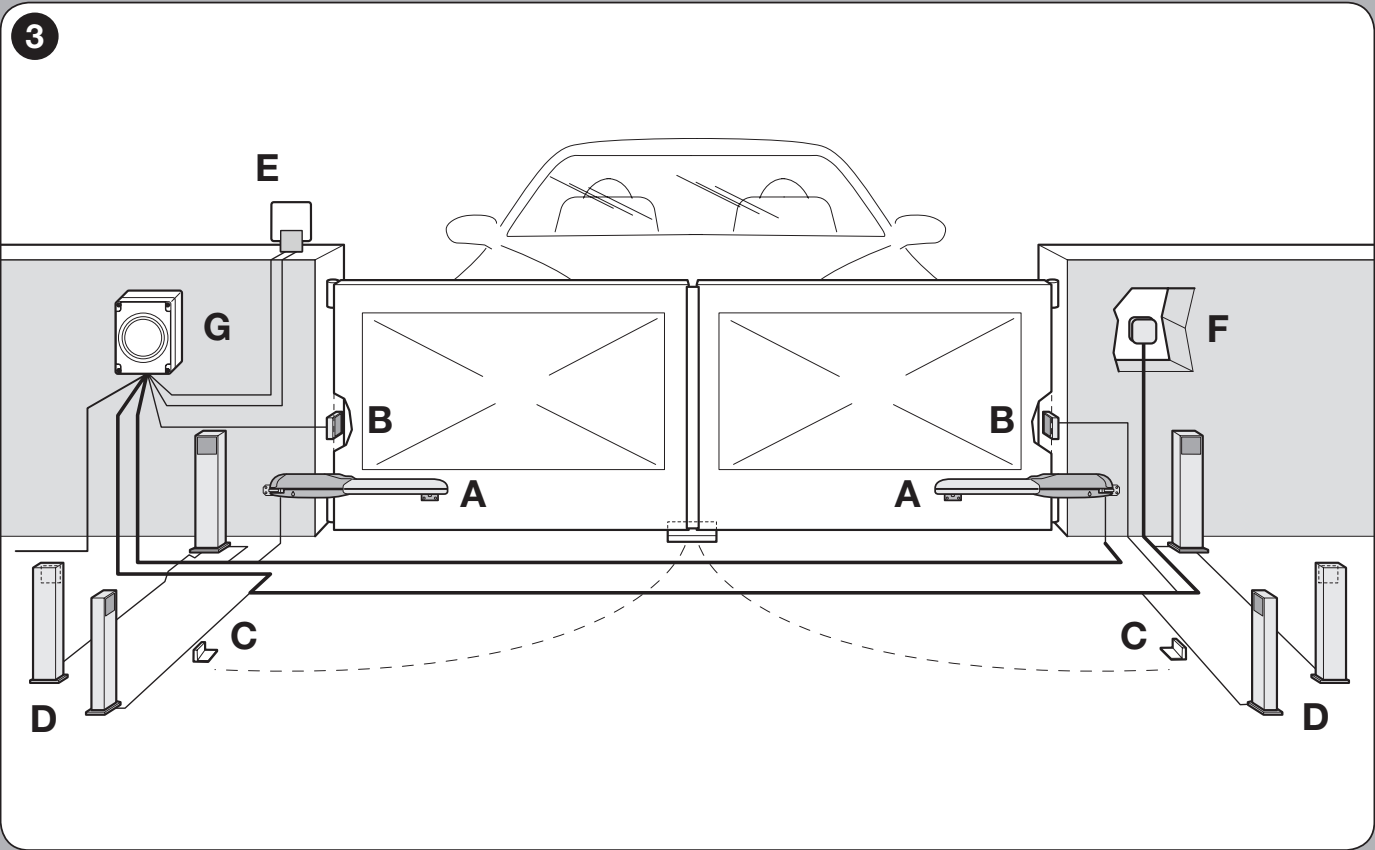

A motores, B fotocélulas, C topes de apertura, D postes para fotocélulas, E baliza luminosa, F mando y G central de control. El técnico determinará el número y la posición de los elementos de seguridad según la cancela en cuestión.

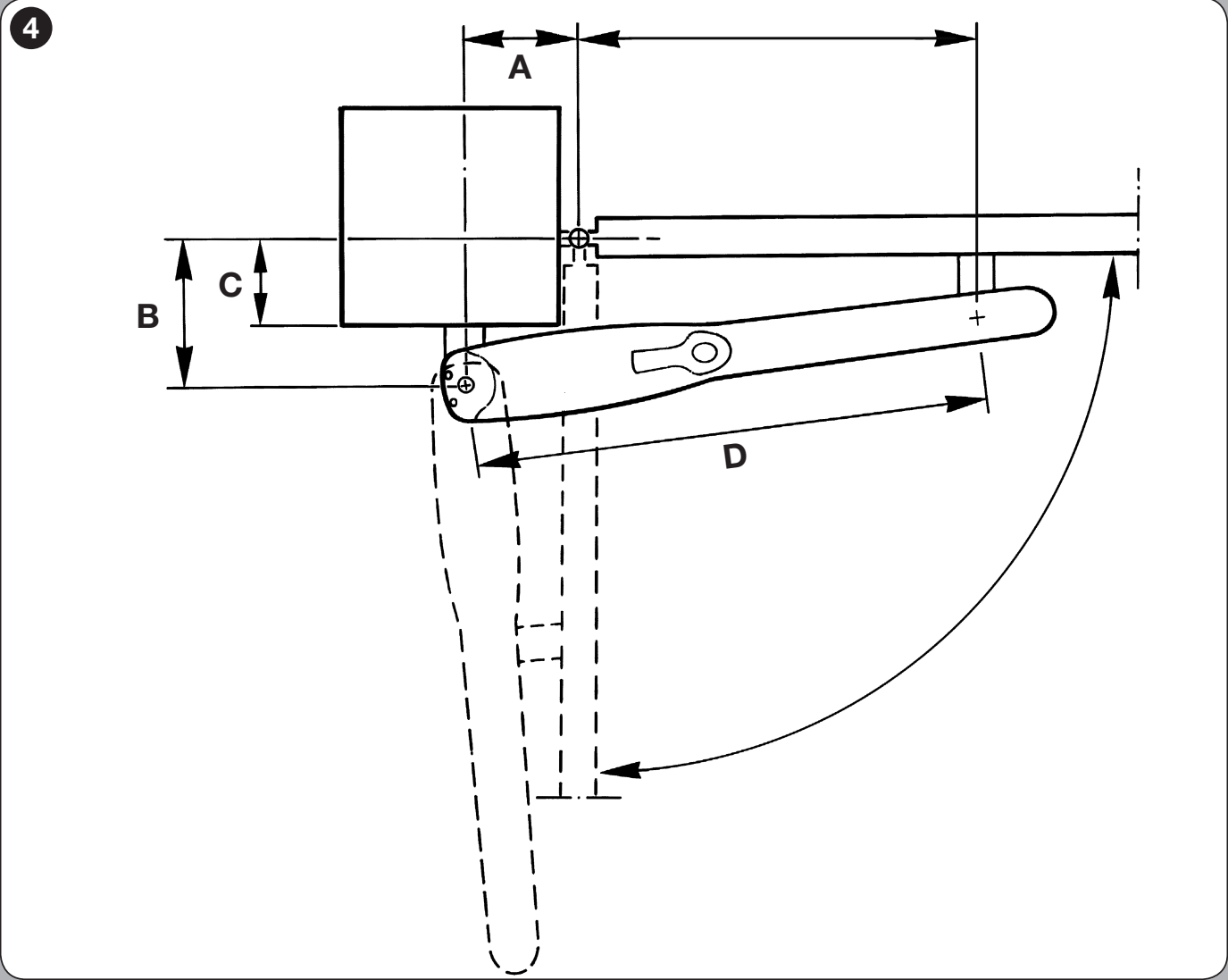

- Mida C, la distancia entre el eje de la bisagra y la superficie de montaje, según el dibujo.

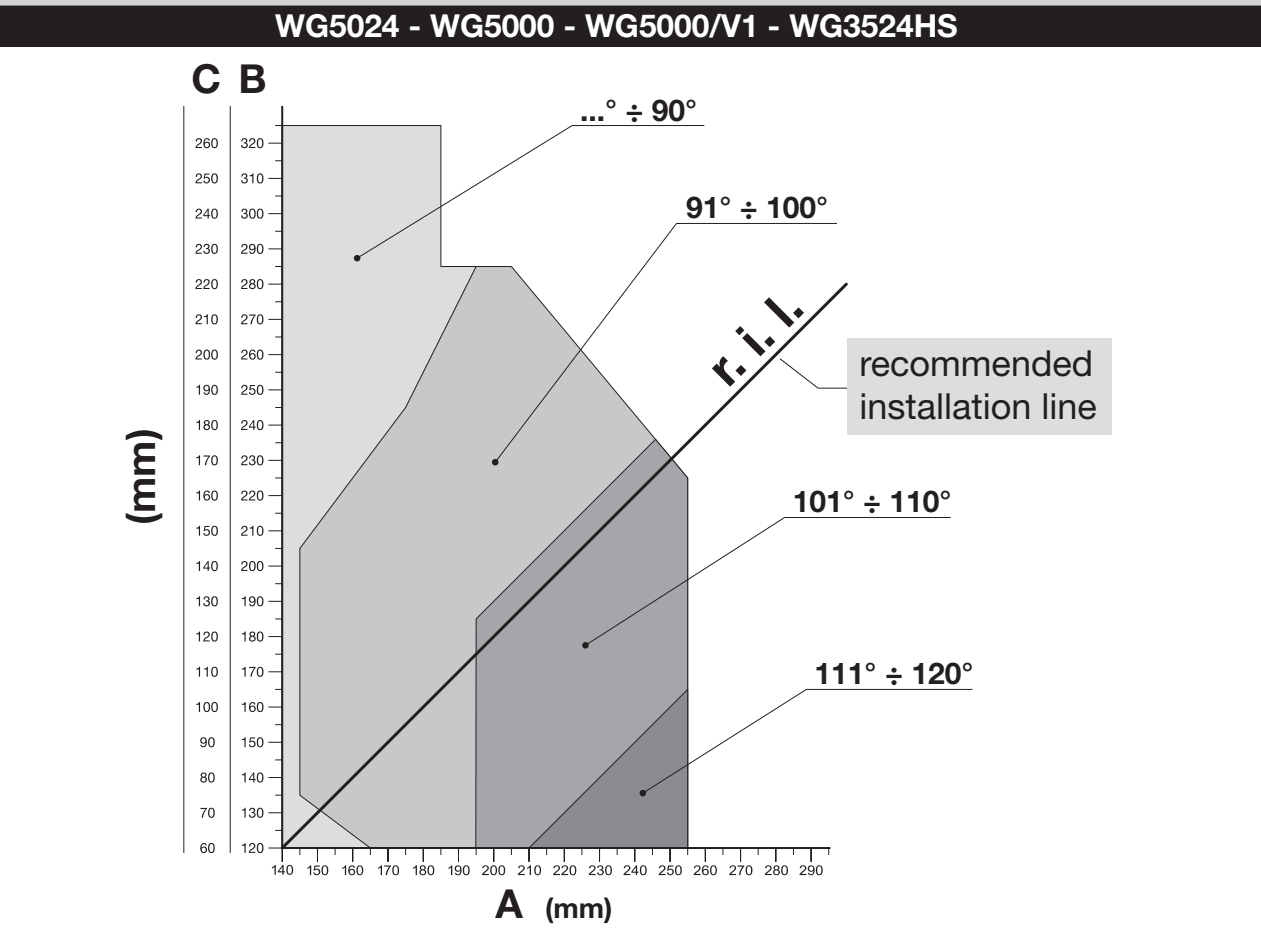

- Busque C en el gráfico y lea el valor horizontal de B. En la línea de montaje recomendada r.i.l., lea el ángulo de apertura alcanzable.
- Desde el punto elegido, lea verticalmente A. A y B deben ser similares, idealmente iguales. Las dimensiones deben mantenerse dentro del área permitida del gráfico.
- Compruebe que haya espacio para todo el recorrido del motor y para la posición del soporte delantero en la parte fija de la hoja.

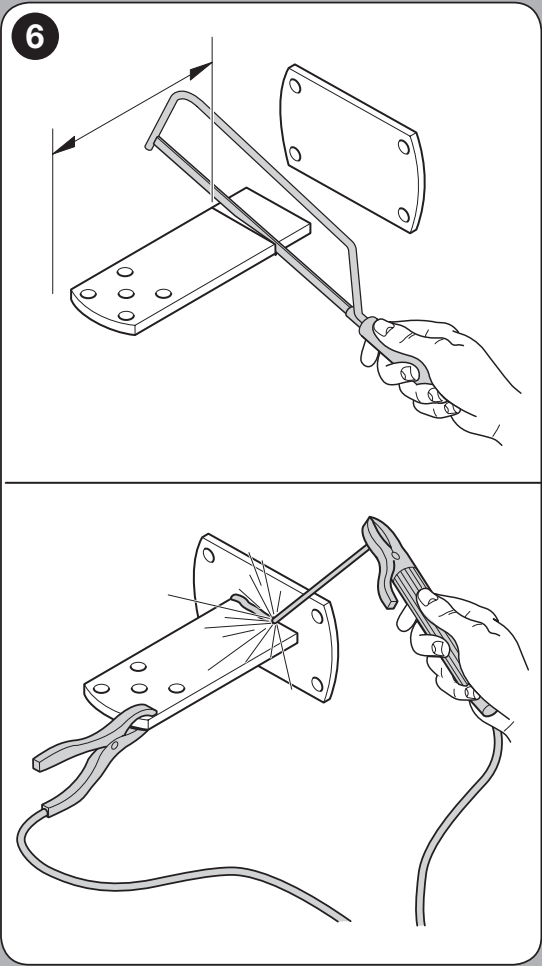

El soporte trasero suministrado mide 150 mm de largo. Se corta según la geometría y se suelda a la placa de montaje; la placa se fija con anclajes adecuados. Si necesita una mayor separación, elija el soporte trasero alargado NICE PLA6. Incluso después de sustituirlo, deben respetarse las dimensiones del gráfico.

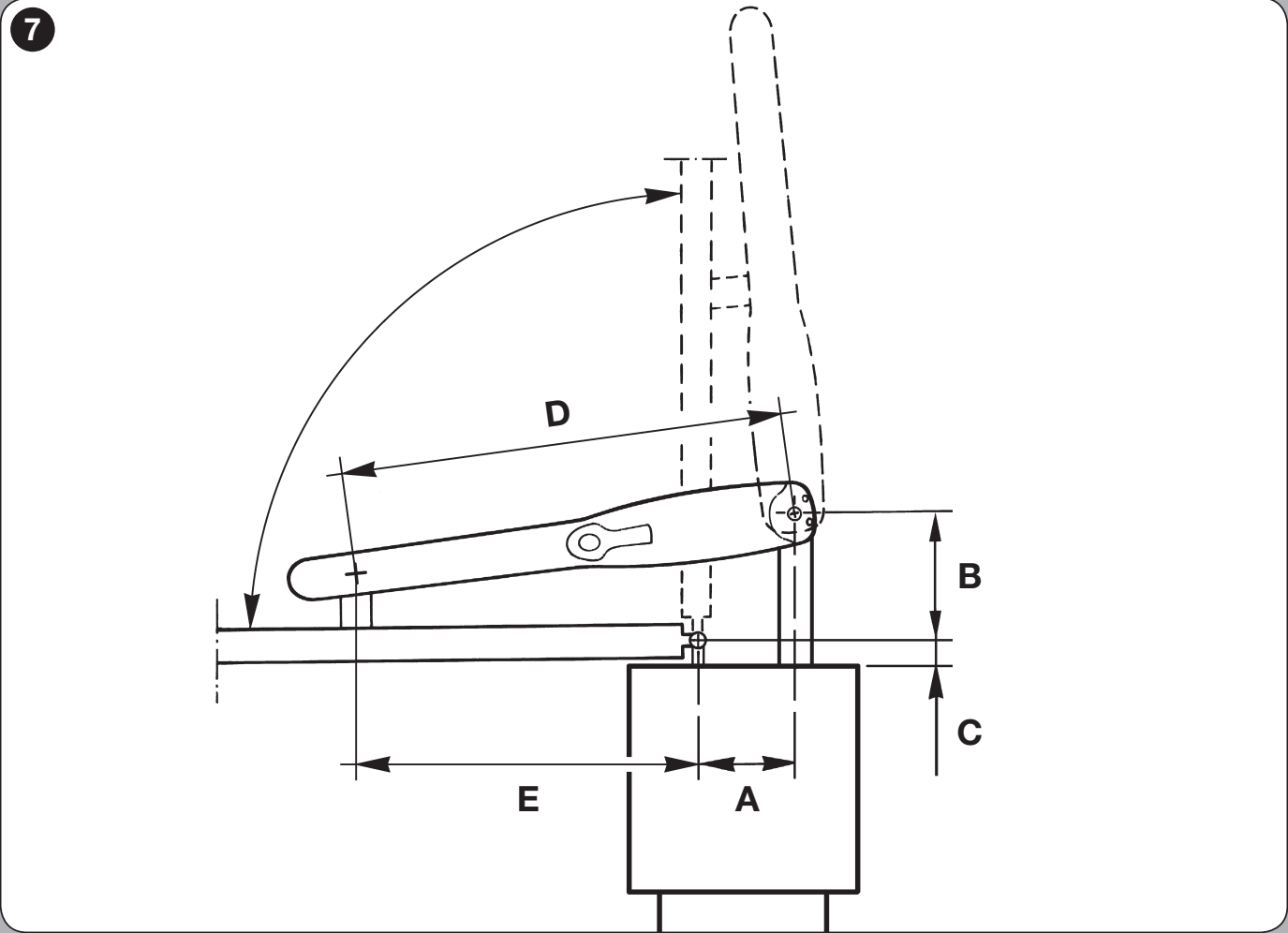

Apertura hacia fuera
Para la apertura hacia fuera, utilice la geometría del siguiente dibujo y el soporte trasero alargado PLA6. El técnico comprobará que haya espacio fuera del paso, que ambos motores tengan el sentido correcto y que se realice el aprendizaje de las posiciones. Las dimensiones habituales para la apertura hacia dentro no se aplican a este montaje.
II. Soporte delantero y dimensiones
Para el WG3524HS, la cota de montaje es D = 850 mm y la relación E = D − A. D no es el recorrido del vástago. Suelde el soporte delantero a la parte fija de la hoja; para fijarlo con tornillos se utiliza NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

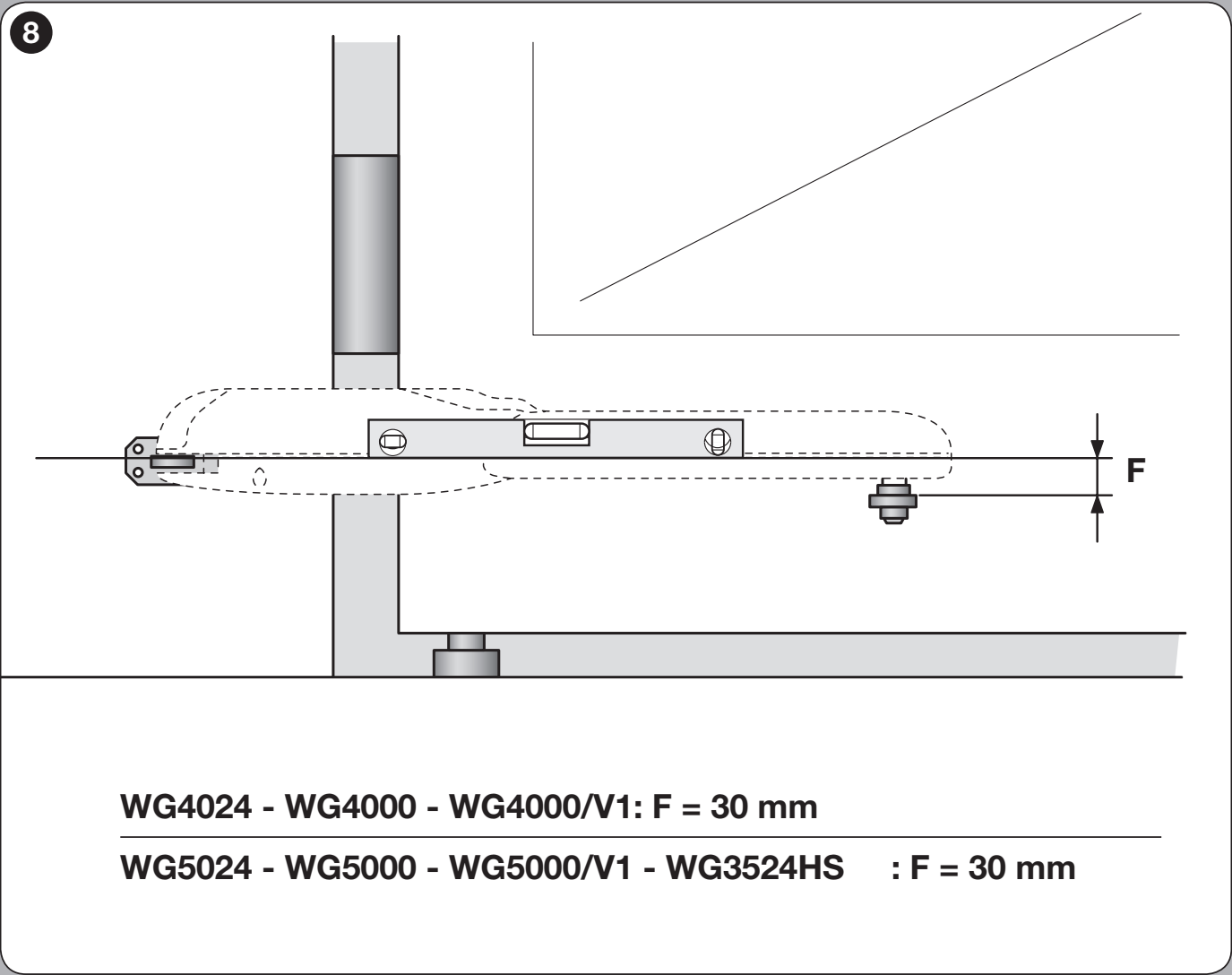

El anclaje delantero a la hoja está 30 mm más bajo que el anclaje trasero, F = 30 mm. El motor debe quedar horizontal; compruebe su posición con un nivel antes de fijar definitivamente los soportes.

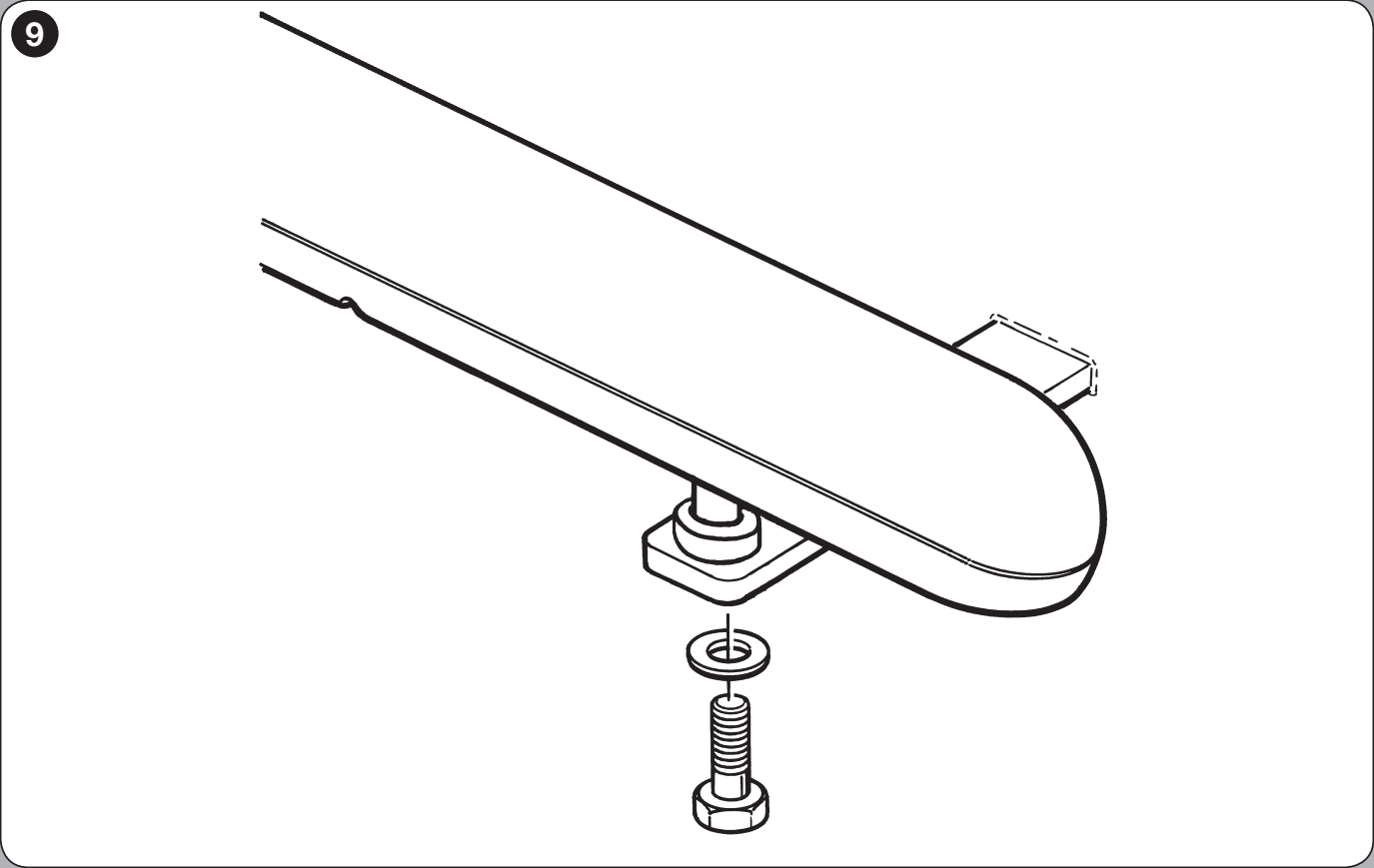

- Fije el motor al soporte trasero con el tornillo, la arandela y la tuerca suministrados. Apriete la tuerca y aflójela aproximadamente 1/10 de vuelta, para dejar la holgura mínima necesaria.

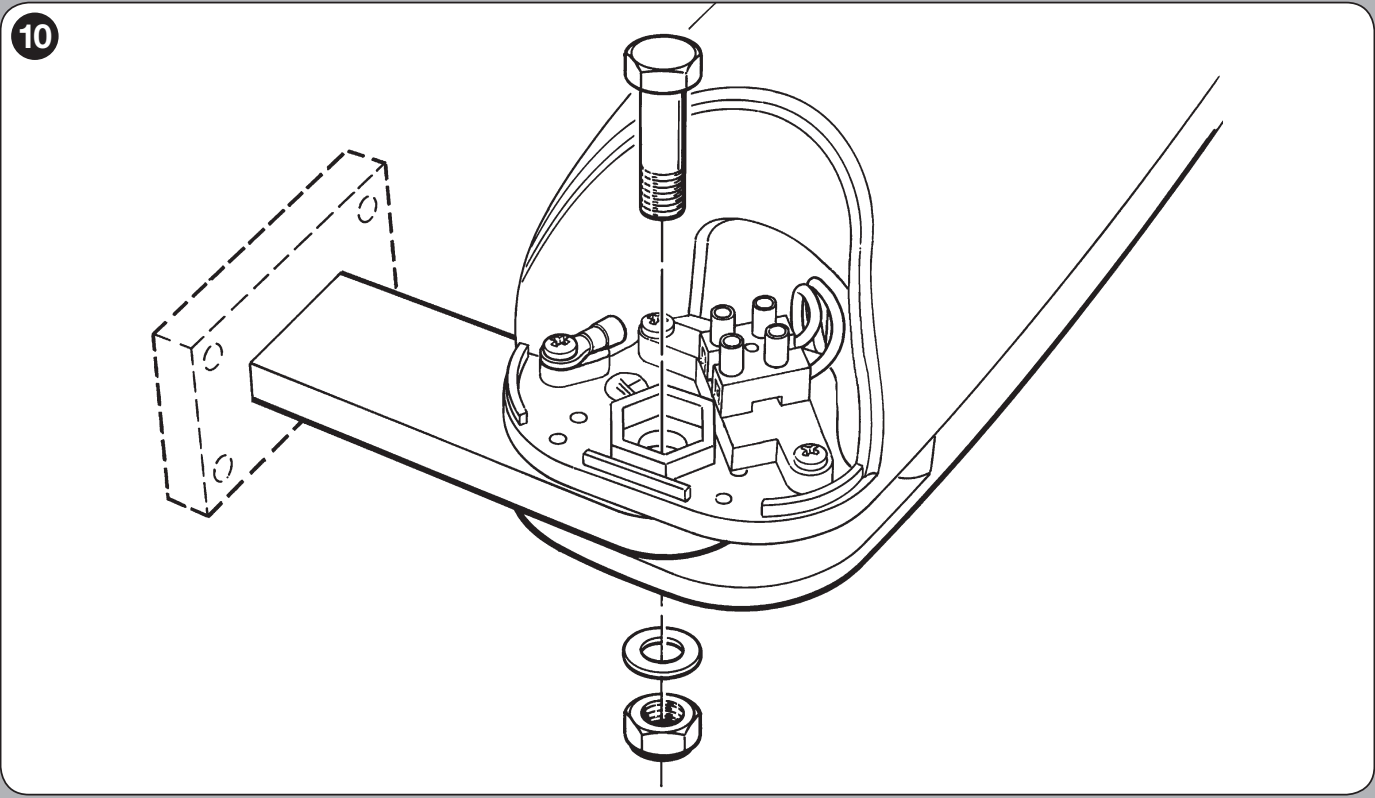

- Conecte la parte delantera al soporte con las piezas suministradas, tal como se muestra en la imagen.
- Desbloquee el motor y compruebe manualmente todo el recorrido de la hoja. No deben atascarse ni golpear el pilar.
III. Topes mecánicos

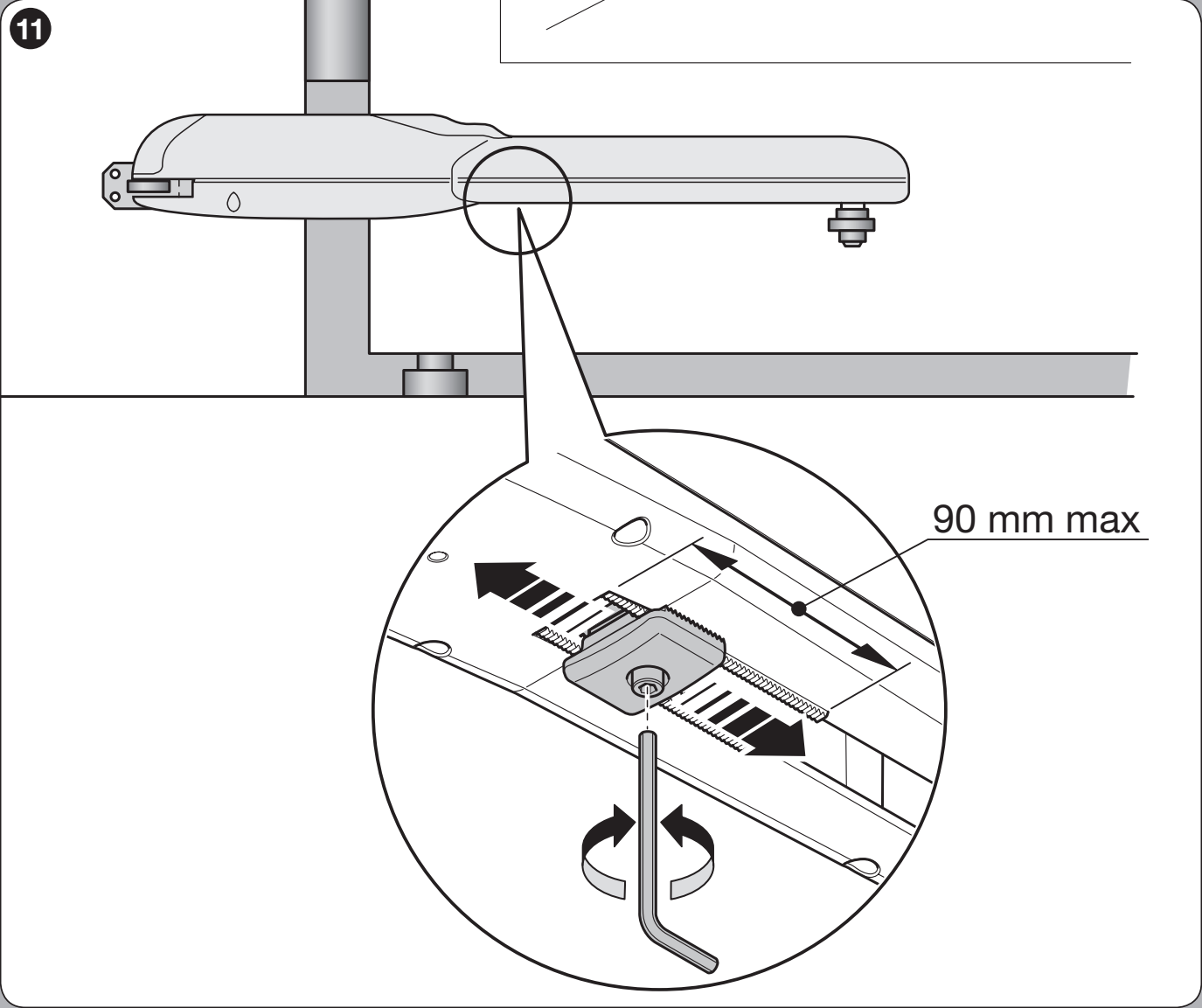

El tope ajustable premontado en el accionamiento determina la posición de apertura y puede sustituir al tope de apertura independiente de la cancela. Para el cierre, instale un tope mecánico fijo para la cancela. Ambos extremos del recorrido deben estar delimitados de forma segura; al cerrar, no confíe en el final de carrera del vástago.
- Con la alimentación desconectada, desbloquee el accionamiento y afloje el tornillo del tope.
- Abra manualmente la hoja hasta la posición deseada.
- Desplace el tope hasta el pasador y apriételo. Respete la cota 90 mm máx. del detalle. No se trata del recorrido total del motor, que es de 470 mm.
- Cierre manualmente la hoja, bloquee el motor y solo entonces realice el aprendizaje de las posiciones.

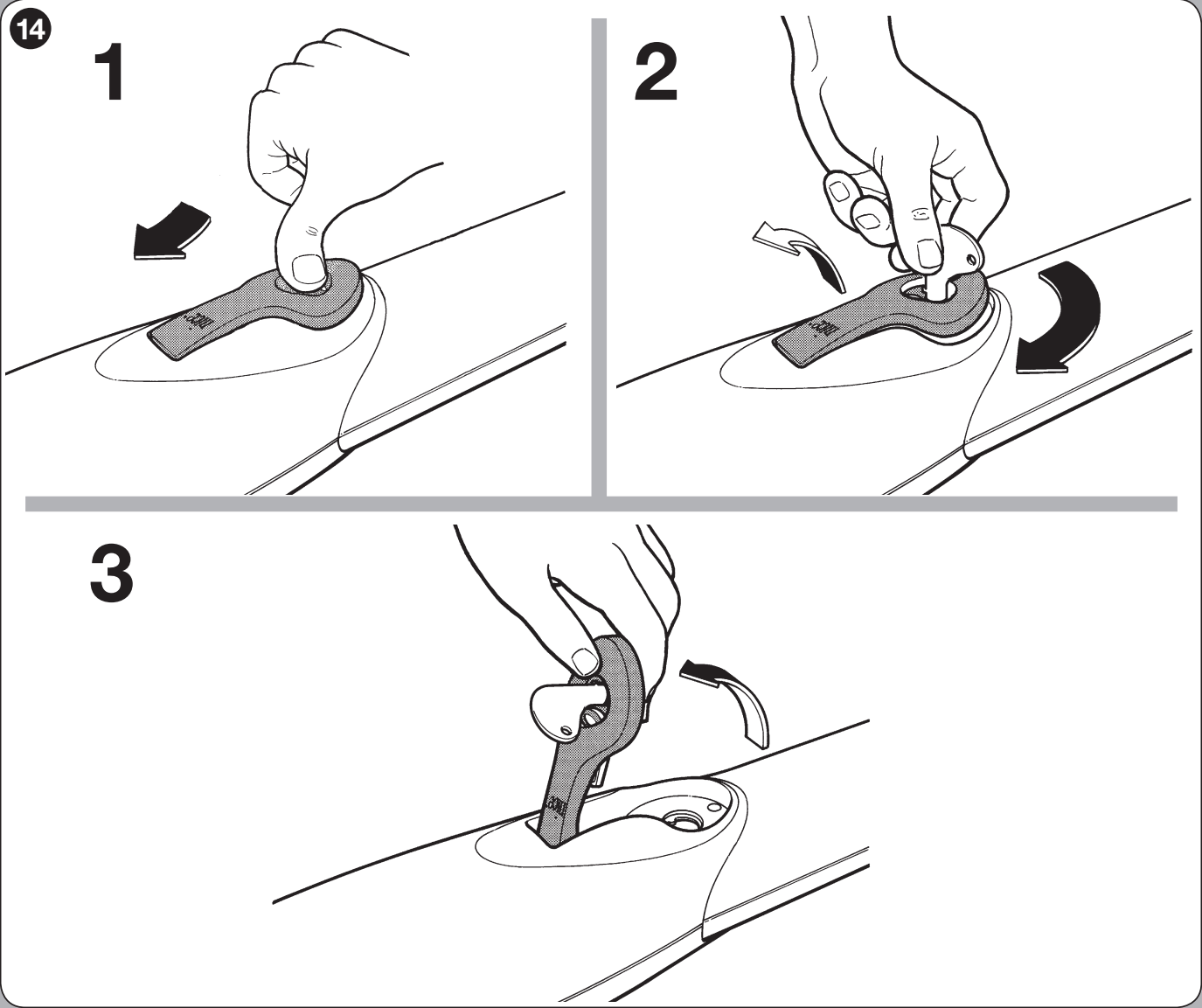

Desbloqueo manual en caso de corte de electricidad
- Detenga la puerta, desconecte la alimentación y asegure la hoja para evitar que se mueva por sí sola. Si tiene cerradura eléctrica, desbloquéela primero.
- Deslice la tapa de la cerradura, introduzca la llave y gírela en el sentido de las agujas del reloj.
- Levante la manilla y acompáñela durante el movimiento. Ahora se puede mover la hoja manualmente.
- Para volver al funcionamiento normal, baje la manilla, gire la llave en sentido contrario a las agujas del reloj, sáquela y cierre la tapa. Compruebe que haya quedado bloqueada antes de volver a accionar el motor.
Si la puerta es el único acceso a la propiedad, prevea durante la instalación cómo acceder al mecanismo de desbloqueo.
Cableado con MC824HR30
Separe el cableado de red de los cables de señal. Proteja los cables del agua y del movimiento, fíjelos en los pasacables y deje la holgura necesaria. La alimentación debe contar con una protección adecuada y permitir la desconexión total.
| Circuito | Cable | Longitud máxima |
|---|---|---|
| Alimentación de 230 V a la central de control | 3 × 1,5 mm² | 30 m |
| Cada motor + codificador | 3 × 1,5 mm² + 2 × 1 mm² o 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; para más de 20 y hasta 40 m, 2 × 1 mm² |
| Luz intermitente | 2 × 0,5 mm² | 20 m |
| Selector de llave | 2 cables de 2 × 0,5 mm² | 50 m |
| Cerradura eléctrica | 2 × 1 mm² | 10 m |
| Antena | RG58 | 20 m; se recomienda menos de 5 m |
Encontrará más detalles, incluido el cable de alimentación de red de mayor longitud, en el cableado de MC824HR30. Compruebe los colores de los conductores según el motor concreto; los conductores del codificador no se conectan a la salida del motor.

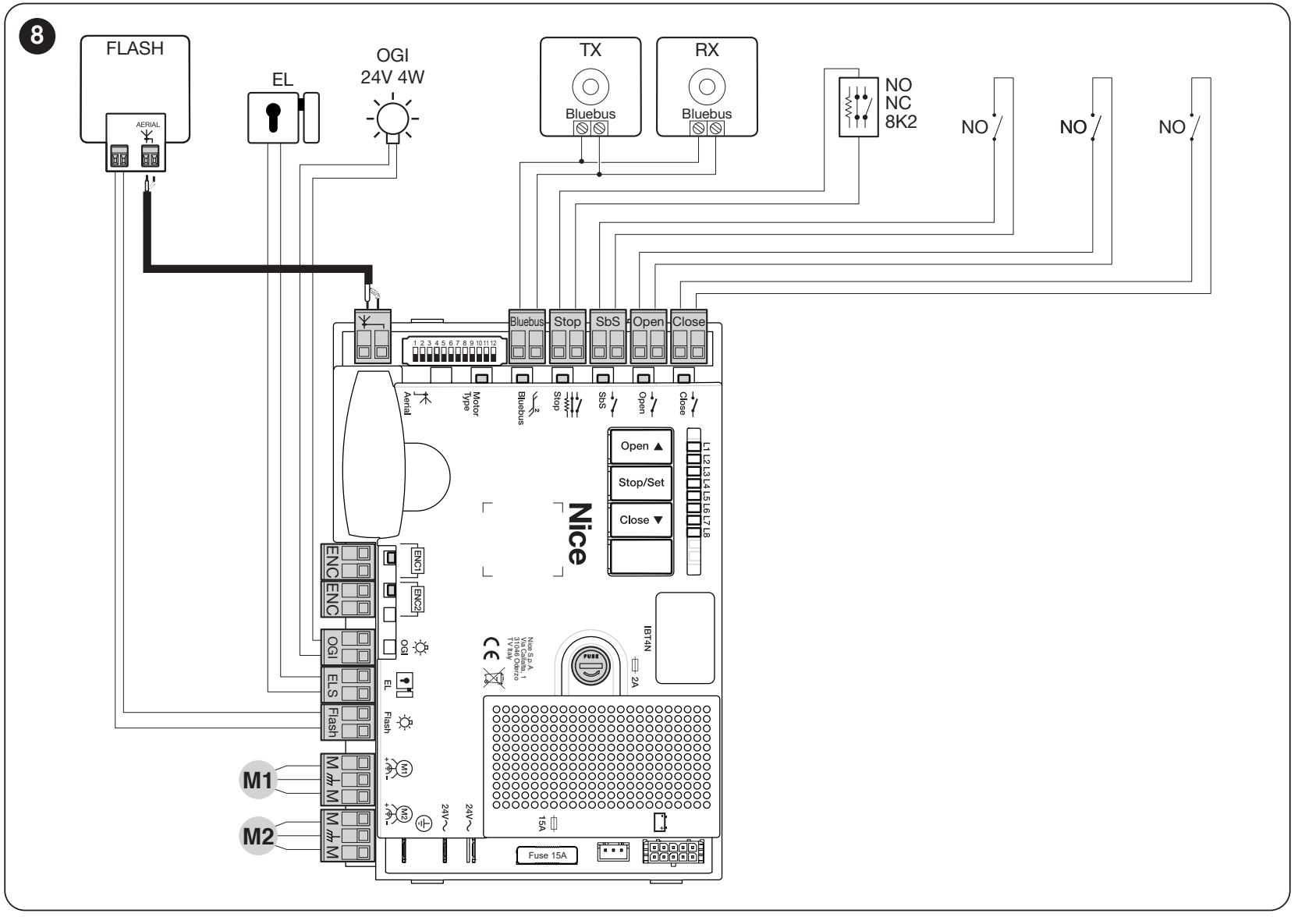

Conexiones, polaridad y fotocélulas
| M1/M2 y ENC1/ENC2 | Cada motor tiene su propio conector para el motor y para el codificador. M2 abre primero; M1 cierra primero. Un único motor se conecta a M2/ENC2. |
|---|---|

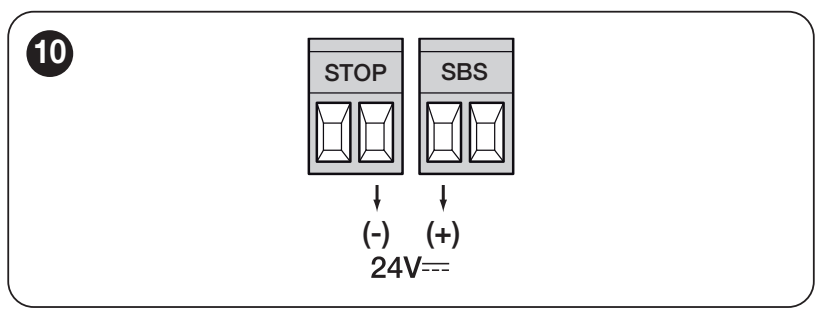

| Alimentación auxiliar | El contacto izquierdo del par SbS es + (positivo), el contacto derecho del par STOP es − (negativo). 24 V CC −30/+50 %, máximo 200 mA. |
| BlueBUS | Conexión de dos hilos para fotocélulas, sin polaridad. Cada par debe tener la dirección correcta según su función. |
| STOP | Entrada de seguridad configurable para NO, NC o 8,2 kΩ; el cableado se elige según el dispositivo. |
| SbS / OPEN / CLOSE | Órdenes NO libres de potencial. No conecte tensión externa a las entradas de control. |
| FLASH | 12 V CA / 21 W, compatible con ELDC. Compruebe la posición de +/− según las marcas de la salida y de la luz intermitente concretas. |
| ELS / OGI | ELS es de 12 V CA / 15 VA, sin +/−. OGI 24 V / 4 W es una salida programable; el cableado debe corresponder a la función seleccionada. |
Las posiciones de positivo y negativo se refieren a la alimentación auxiliar en los contactos indicados; no indican cómo puentear las entradas. BlueBUS, el codificador y los contactos libres de potencial no tienen esta asignación de +/−.
Para la configuración actual, utilice, por ejemplo, las fotocélulas EPMB. Otras opciones son EPSB, EPLB y F210B. Las EPMOW necesitan la interfaz IBW. Encontrará las conexiones y direcciones en la sección BlueBUS.
Primera puesta en marcha con MC824HR30
1. Selección del motor correcto

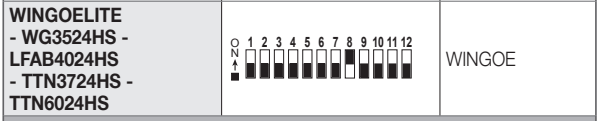

Con la alimentación desconectada, configure para WG3524HS: Motor Type: DIP 8 ON; los demás DIP 1–7 y 9–12 OFF. No es un ajuste de las funciones L1–L8.

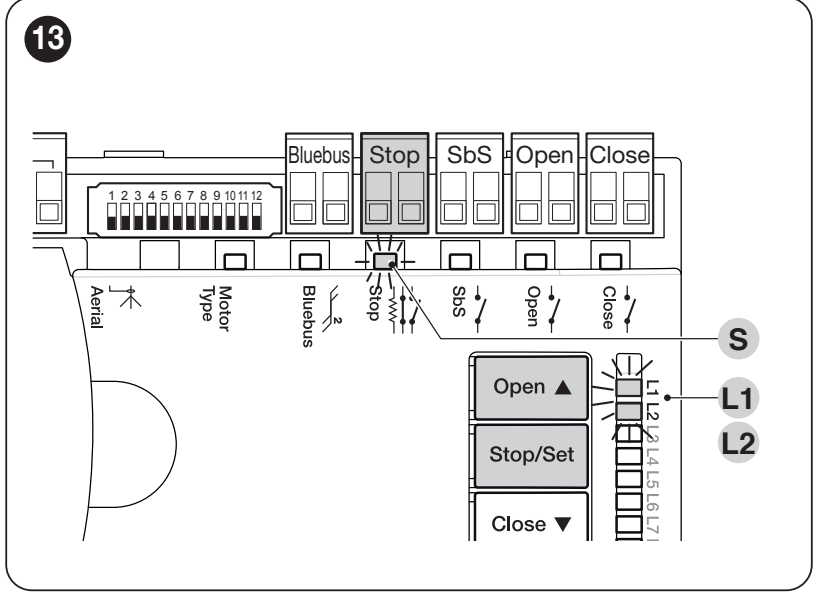

2. Reconocimiento de los dispositivos
- Compruebe los conectores del motor y del codificador, los topes y el funcionamiento de los dispositivos de seguridad. Conecte la alimentación.
- Mantenga pulsados Open + Stop/Set. Cuando L1 y L2 empiecen a parpadear rápidamente, tras unos 3 segundos, suelte los botones.
- Espere a que termine el proceso. El LED STOP debe permanecer encendido y L1/L2 apagarse. Repita el reconocimiento si cambia algún dispositivo de seguridad.
3. Aprendizaje automático de las posiciones
- Mantenga pulsados Stop/Set + Close, hasta que, aproximadamente después de 5 segundos, L3/L4 empiecen a parpadear rápidamente. Suelte los botones.
- Observe todo el recorrido: cierre lento de M1, después M2, apertura lenta de M2 y M1 y, por último, cierre rápido de ambas hojas.
- Si el sentido o el orden no son correctos, detenga el aprendizaje con el botón Open o Close y desconecte la alimentación. Un técnico corregirá el sentido del motor; si el orden está invertido, se intercambian los conectores del motor y los correspondientes del encoder. El único motor se conecta a M2/ENC2.
- Cuando el proceso haya finalizado correctamente, L3/L4 se apagarán. Si se activa PHOTO/STOP y se enciende L1, elimine la causa y repita el aprendizaje.
El aprendizaje manual y mixto, las posiciones de ralentización y las correcciones precisas se describen en el manual de posiciones MC824HR30. Antes de entregar la instalación, realice pruebas completas, no solo una maniobra correcta.
Ajustes y mandos a distancia
Configure el cierre automático, el tiempo de pausa, la velocidad, la fuerza y otras funciones según el manual de programación MC824HR30. No aumente la fuerza para compensar una puerta que se mueve con dificultad. Después de cualquier cambio, repita las pruebas de seguridad.
La central necesita un receptor de radio. Los kits actuales incluyen OXIBD y MYGO4. Para la comunicación bidireccional con OXIBD, se recomienda ON3EBD. Se puede conservar OXI con los mandos compatibles; OXILR requiere mandos de la familia ONE LR.
Otras opciones disponibles son INTI2, ON2E, FLO2RE y NICEWAY; se eligen en función del receptor y de su familia de códigos. La frecuencia por sí sola no garantiza la compatibilidad. Realice el emparejamiento según las instrucciones del manual del receptor y de la antena.
Con OXIBD, conecte la antena externa directamente a los bornes de antena del receptor. Respete la identificación del conductor central y de la malla del cable coaxial; no se trata de una alimentación +/−.
Accesorios adicionales
| Luz intermitente | ELDC para la salida de CC correspondiente. WLT se conecta únicamente a la tensión y para la función admitidas por su manual; nunca directamente a 230 V. |
|---|---|
| Fotocélulas | EPMB y otros dispositivos BlueBUS compatibles. |
| Soportes | PLA6 para la prolongación necesaria del anclaje trasero; PLA8 para la fijación delantera con tornillos. |
| Interfaz de servicio | IBT4N y OVIEW para la configuración y el diagnóstico profesionales. |
Funcionamiento durante un corte del suministro eléctrico
MC824HR30 admite la batería de respaldo NICE PSS324. La antigua PS324 se conecta mediante CABLA11 y, en este caso, la función Standby debe estar desactivada. Al elegir un repuesto, indique siempre la referencia exacta de la central y de la batería.
Realice la conexión con la alimentación de red y la batería desconectadas. La autonomía depende del estado de la batería y de la carga de la puerta. Encontrará más detalles en el manual de respaldo MC824HR30; sin batería, sigue estando disponible el desbloqueo manual.
Si la puerta no funciona correctamente
| Síntoma | Qué comprobar |
|---|---|
| El motor no se mueve | Compruebe la alimentación de la central, que el desbloqueo esté correctamente activado, STOP y las fotocélulas; si se detiene por sobrecarga, deje que se enfríe y elimine la causa. |
| Las hojas se mueven en el orden incorrecto | M2/ENC2 debe ser el primero en abrirse y M1/ENC1 el primero en cerrarse; compruebe y ajuste solo con la alimentación desconectada. |
| Se detiene o invierte el sentido | Compruebe si hay obstáculos, viento, resistencia en las bisagras, fotocélulas, topes y la conexión del encoder. |
| L1/L2 o L3/L4 parpadean | El reconocimiento de los dispositivos o de las posiciones aún no ha finalizado; siga las instrucciones de la fase correspondiente. |
| La luz intermitente indica una avería | Tabla de diagnóstico MC824HR30 explica el número de destellos y la respuesta correspondiente. |
El reinicio no es el primer paso ante una avería corriente. Borrar los ajustes requiere repetir el aprendizaje y comprobar la seguridad; los mandos por radio se gestionan por separado en el receptor.

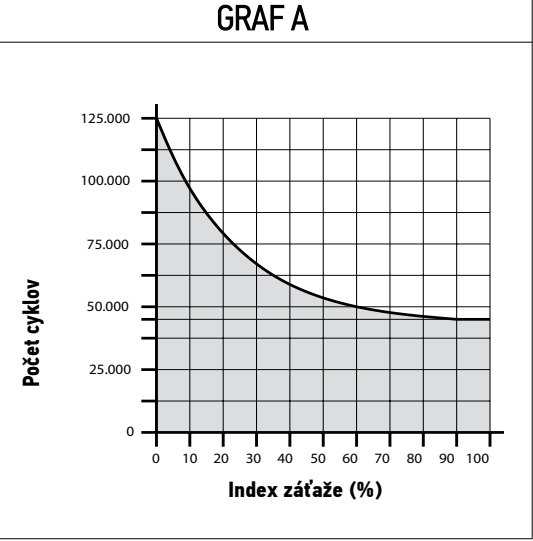

Vida útil estimada
Sume los índices correspondientes, respetando las dimensiones permitidas de la puerta. Tenga en cuenta otros factores si existe una probabilidad superior al 10 % de que se produzcan. El gráfico muestra el número aproximado de ciclos con un mantenimiento periódico; no constituye una garantía ni indica un número de años.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Hoja de más de 100 y hasta 200 kg | 10 % |
|
| Longitud de 1–2 m | 10 % | |
| Longitud superior a 2 y hasta 3 m | 20 % | |
| Más de 40 °C / menos de 0 °C o humedad superior al 80 % | 20 % | |
| Hoja con relleno macizo | 15 % | |
| Entorno ventoso | 15 % |
Al elegir, siempre debe ajustarse al gráfico de longitud y peso admisibles. El índice de vida útil no permite una hoja más pesada o más larga.
Pruebas, seguridad y mantenimiento
El técnico comprobará todo el recorrido, los topes, el desbloqueo, las fotocélulas, el STOP y las fuerzas de impacto. En la prueba manual del accionamiento, 390 N es el límite máximo de ensayo para el movimiento manual, no el ajuste objetivo de la fuerza de impacto. Entregará el manual y mostrará cómo realizar un desbloqueo seguro.
Realice la inspección como máximo cada 6 meses, y con mayor frecuencia si se utiliza intensivamente. Se comprobarán los soportes, los tornillos, la corrosión, las bisagras, el estado y la lubricación del husillo según el manual, los cables, los topes y todos los dispositivos de protección. Desconecte la alimentación y la batería antes del mantenimiento.
No entre en el recorrido de las hojas mientras estén en movimiento. Mantenga los mandos fuera del alcance de los niños y no accione la puerta sin tener visibilidad del paso. Si la hoja incorpora una puerta peatonal, su apertura debe impedir la puesta en marcha del accionamiento. En caso de avería, desconecte el automatismo y llame al servicio técnico; no puentee los dispositivos de protección.
Datos técnicos del WG3524HS
| Modelo | NICE WINGO WG3524HS |
|---|---|
| Motor | 24 V CC; no conectar directamente a 230 V |
| Fuerza | Máx. 1 500 N, nominal: 650 N |
| Velocidad | 0,040 m/s en vacío; aproximadamente 10 s / 90° sin arranque ni desaceleración, con montaje estándar |
| Potencia / corriente | Máx. 120 W / 5 A; nominal: 72 W / 3 A |
| Ciclo de funcionamiento | Hasta 30 ciclos/h con fuerza nominal |
| Carrera | 470 mm |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +50 °C |

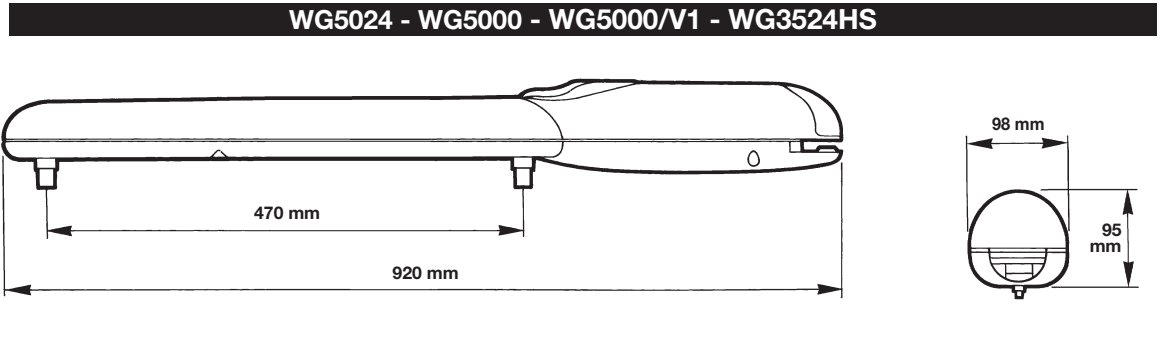

| Dimensiones | 920 × 98 × 95 mm |
| Peso | 6 kg |
Le ayudaremos a elegir según las dimensiones, el peso, el relleno, la frecuencia de uso y la posición de las bisagras. Póngase en contacto con nosotros con estos datos y una foto del lugar de instalación.
