Descripción del producto Motor rápido NICE Hyke HK7024 HS
NICE HYKE HK7024HS es un motor rápido de brazo articulado motor irreversible para una hoja de puerta batiente. Tiene una central de mando integrada; para una puerta de dos hojas se complementa con HK7224HS.
El motor funciona a 24 V CC. La alimentación de red de 230 V CA se conecta a la unidad integrada HK7024HS, no directamente al segundo motor. Gracias al brazo articulado, también puede instalarse cuando la bisagra está desplazada sobre un soporte más ancho, siempre que la posición y el espacio libre se ajusten al esquema de montaje. En una instalación estándar, la apertura a 90° tarda aproximadamente 10 s.
| Navegación rápida | |
|---|---|
| Selección del motor | Accesorios |
| Instalación | Brazo y topes |
| Conexión | Bornes |
| Puesta en marcha inicial | Programación |
| Diagnóstico | Restablecimiento |
| Mantenimiento | Vida útil |
| Parámetros | Manual PDF |
Selección del motor y límites de la hoja
Para HYKE HS se aplican límites máximos independientes de longitud de 3 m y peso de 270 kg. No se aplican simultáneamente: la combinación admisible depende del gráfico. Según el gráfico, una hoja de 3 m admite aproximadamente 175 kg; una de 1,8 m, aproximadamente 260 kg. Por tanto, una longitud de 3 m y un peso de 250 kg no constituyen una combinación admisible para una sola hoja. Un panel ciego, el viento, un mal equilibrado o la resistencia al movimiento pueden reducir aún más el límite.

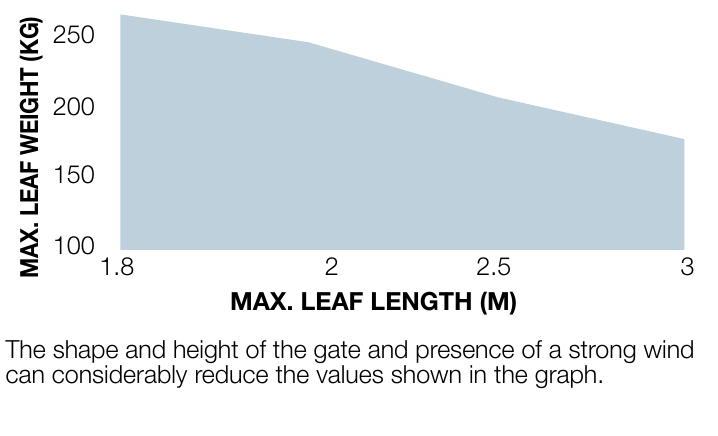

En el gráfico, la longitud de la hoja aparece en el eje horizontal y el peso en el vertical de una hoja.
Con el brazo acortado, el rango es menor que con el brazo completo. Antes de elegir, compruebe que la puerta se mueve libremente, que la hoja es resistente y que el brazo puede colocarse en una posición segura. Se necesita un motor por hoja; dos motores no aumentan el peso permitido para una sola hoja.
Control y accesorios compatibles
| Qué | Por qué | Tipo |
|---|---|---|
| Motor y control | Un motor por hoja. Para la segunda hoja, añada HK7224HS. |
|
| Receptor de radio | Conector SM en la central de mando HK7024HS; elija el receptor según la codificación del emisor. | |
| Mando a distancia | Empareje el mando con el receptor instalado; la frecuencia por sí sola no determina la compatibilidad. | |
| Fotocélulas | Dispositivos de seguridad para BlueBUS; después de añadirlos, realice el reconocimiento. | |
| Luz intermitente | Señaliza el movimiento. La salida FLASH es de 12 V CC / máx. 21 W. | |
| Alimentación de emergencia | Para el HK7024HS, en caso de corte del suministro eléctrico, tras comprobar la placa y el conector. |
|
Instalación y comprobación del lugar

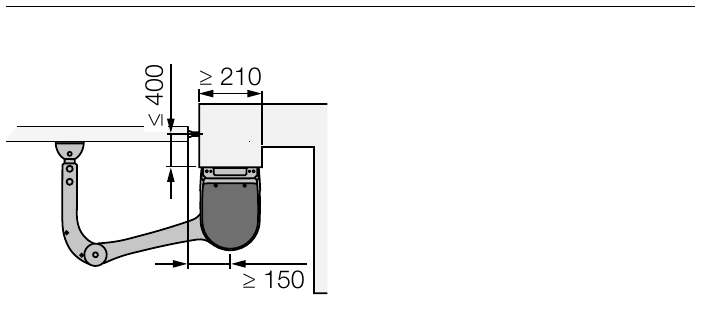

El soporte debe poder sujetarse firmemente a la superficie, y el brazo debe girar libremente durante todo su recorrido. Reserve para el motor al menos 210 mm de ancho de espacio. En el montaje mostrado, debe haber desde el eje del motor hasta el obstáculo opuesto al menos 300 mm; mida la otra cota de 150 mm y el retranqueo de la bisagra según el plano correspondiente. No son dimensiones universales del pilar. Un retranqueo de la bisagra de hasta aproximadamente 400 mm solo es posible con una geometría acorde con el plano y el gráfico. Elija los anclajes de la ménsula según el soporte real; no se incluyen con el motor.

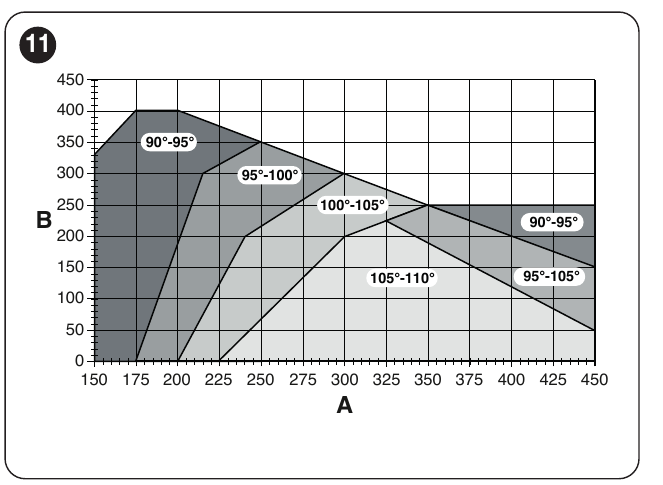

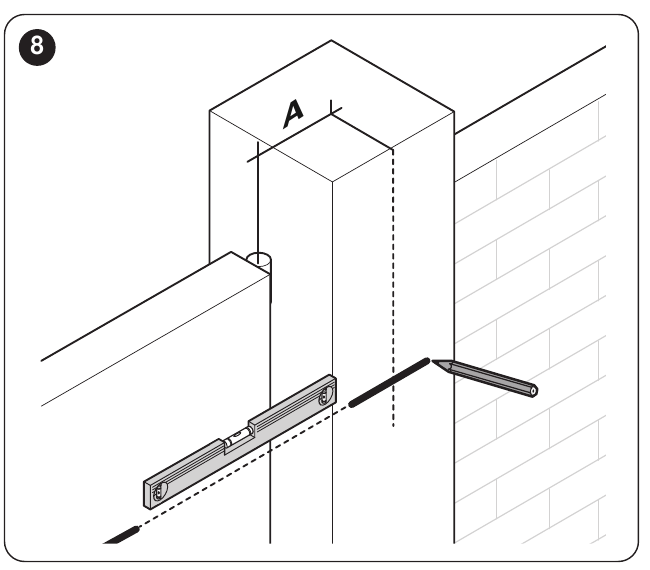

Antes de taladrar, mida la posición del eje de la bisagra, la ménsula y el ángulo deseado. Para el brazo completo, utilice el gráfico original de dimensiones A/B; fije la ménsula de la hoja a una parte rígida del marco. Con el brazo completo, el límite superior de apertura es de 110° según el gráfico de montaje. Repare primero la puerta si presenta rozamiento, deformaciones o carece de topes rígidos.
Brazo completo y brazo acortado, topes finales

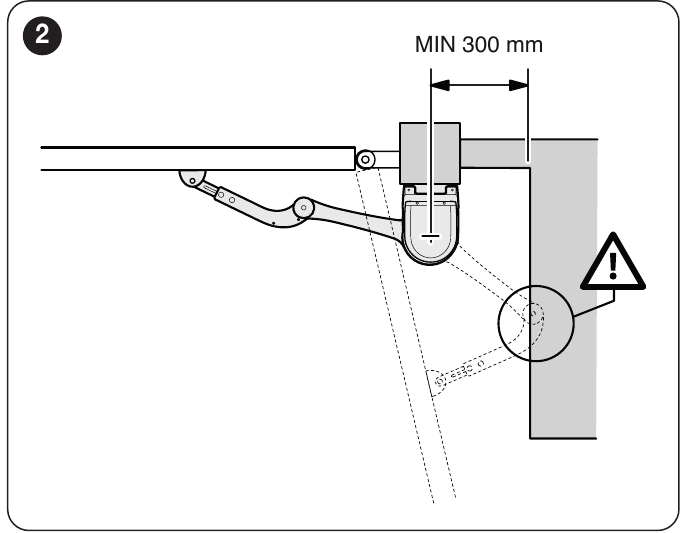

Mida la dimensión libre E hasta el obstáculo. Utilice el brazo completo con E de al menos 650 mm; con E entre 300 y 650 mm, acórtelo siguiendo el procedimiento de montaje. El brazo acortado limita el ángulo permitido y la combinación de longitud y peso; para esta configuración, consulte el gráfico y no supere la apertura prevista. El acortamiento se realiza en los puntos indicados del brazo original, no a ojo.

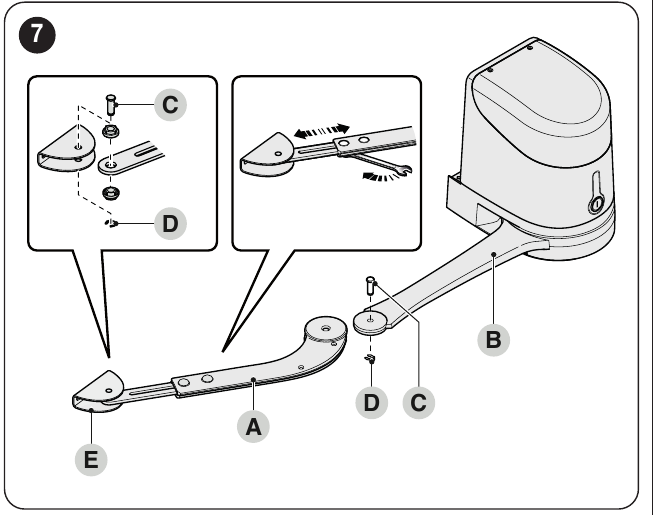

Una vez fijado el motor, ajuste el brazo y la ménsula de la hoja en el punto rígido más alejado, compruebe que el brazo encaje correctamente en la posición final y ajuste los topes mecánicos de apertura y cierre. Con el motor desbloqueado, recorra manualmente toda la trayectoria; el movimiento debe ser suave y sin colisiones.
Conexión eléctrica

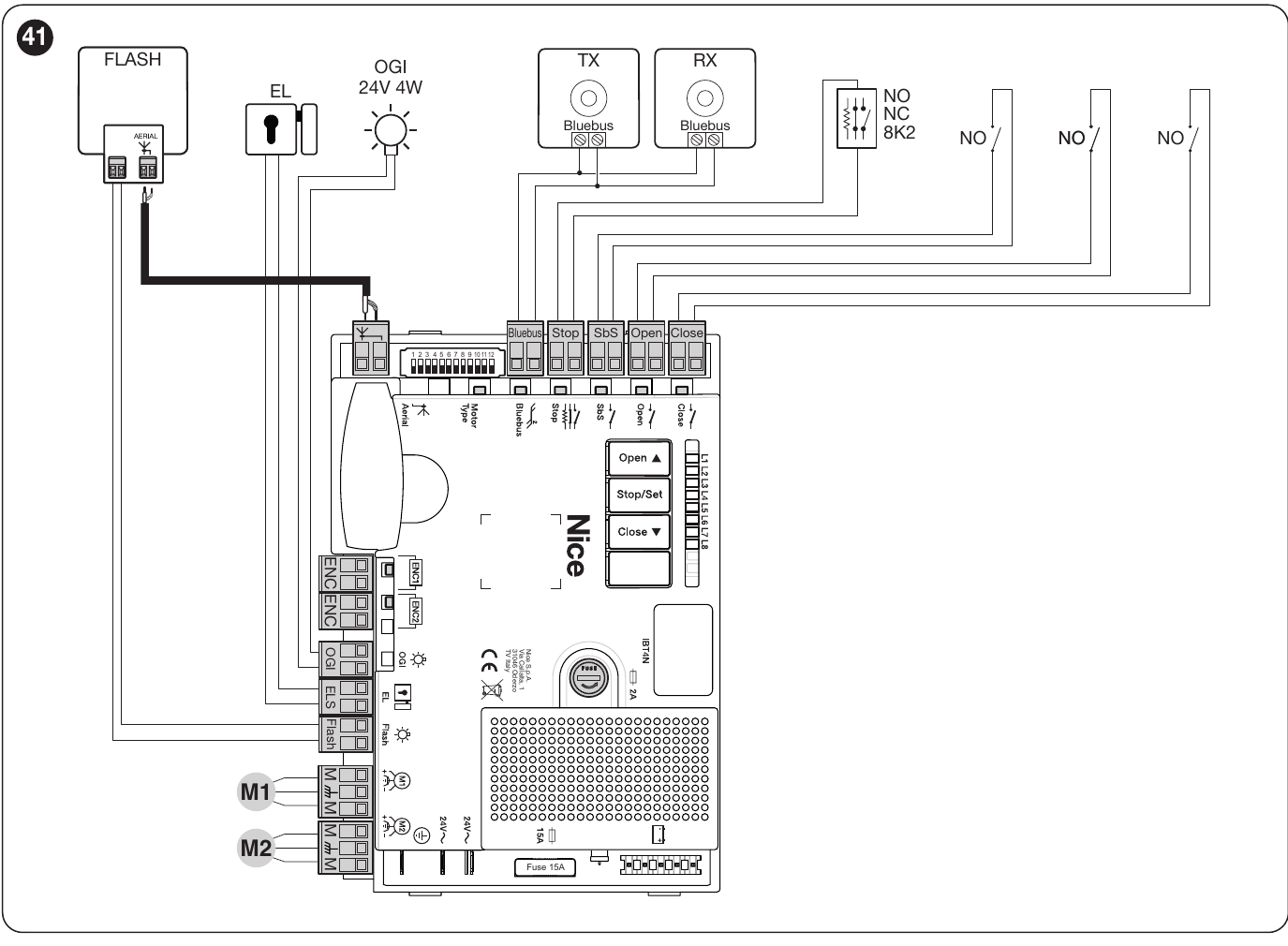

La placa integrada controla ambos motores. En una puerta de una sola hoja, conecte el motor a M2 y deje M1 libre. En una puerta de dos hojas, M1 corresponde a la hoja que se cierra primero y M2 a la segunda; conecte los encóderes correspondientes a ENC1/ENC2. Desconecte la alimentación de red y la fuente de respaldo antes de trabajar. Para el segundo motor, utilice un cable de 3 × 1,5 mm² de hasta 10 m y un encóder de 2 × 1 mm² de hasta 10 m; el recorrido y la sección concretos deben corresponderse con la instalación.
Alimentación de accesorios y polaridad
| Bornes | Conexión |
|---|---|
| BlueBUS | Dos conductores para fotocélulas compatibles; sin polaridad. Repita el aprendizaje tras modificar los dispositivos. |
| SbS (+) y STOP (−) | Auxiliares 24 V CC, máximo 200 mA entre los bornes así marcados de la placa integrada, según se muestra en la imagen. La tensión permanece incluso en modo de espera. Estos bornes también sirven como entradas de mando y de seguridad; la alimentación de los accesorios debe respetar la conexión de los contactos. |
| STOP, SbS, ABRIR, CERRAR | Contactos libres de tensión; STOP puede ser NO, NC o una resistencia de 8,2 kΩ según el aprendizaje. No se asigna +/− al contacto en sí. |
| ENC1 / ENC2 | Encóder del motor correspondiente; consulte el manual sin polaridad. |
| FLASH | 12 V CC, máximo 21 W; elija la luz de advertencia según el modo de funcionamiento y el consumo. No se debe deducir la polaridad de cada salida sin marcar. |
| ELS / OGI | ELS: cerradura de 12 V CA, máximo 15 VA. OGI: señalización de 24 V CC, máximo 4 W. La programación puede modificar la función de las salidas. |
Primera puesta en marcha y aprendizaje de posiciones

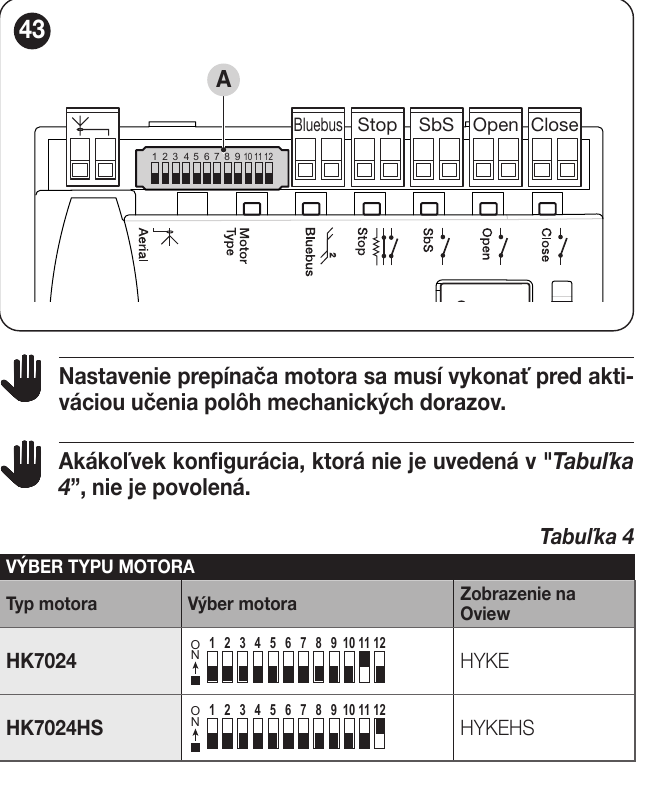

En la placa HK7024HS, el tipo de motor se configura antes del aprendizaje de posiciones. En el selector de 12 posiciones de la placa mostrada, la posición 12 debe estar activada para HYKE HS; las demás posiciones deben estar desactivadas. Si su placa tiene otra identificación o versión, configúrela según la placa realmente instalada.
- Compruebe que las conexiones sean correctas, que los topes mecánicos estén ajustados y que haya espacio libre suficiente. Antes de conectar la tensión, coloque la hoja aproximadamente a mitad de su recorrido.
- Al encender, BlueBUS debe parpadear aproximadamente una vez por segundo; los LED de las fotocélulas deben reaccionar y FLASH debe permanecer apagado.
- Pulse Open y Stop/Set a la vez durante aproximadamente 3 s, hasta que L1 y L2 empiecen a parpadear rápidamente. Tras el aprendizaje, STOP debe permanecer encendido y L1/L2 apagados.
- Compruebe que esté seleccionado el motor HS. Mantenga pulsados Stop/Set + Close unos 5 s, hasta que L3/L4 parpadeen rápidamente. La unidad cierra lentamente M1 y después M2, abre ambas hojas y, a continuación, las cierra rápidamente. Con un solo motor, se omite M1.
- Si primero se mueve la hoja equivocada o lo hace en la dirección incorrecta, detenga el aprendizaje; un técnico cualificado debe corregir la conexión del motor y del encóder correspondiente y repetir el aprendizaje. La activación de una fotocélula o de STOP interrumpe el aprendizaje.
- Compruebe en varios ciclos completos el sentido del movimiento, la ralentización, los topes y todos los dispositivos de seguridad. La hoja debe poder moverse fácilmente también con el desbloqueo manual.
Programación en la placa integrada
Primer nivel: Mantenga pulsado Stop/Set hasta que L1 empiece a parpadear y suelte el botón; seleccione el LED con Open/Close y cambie el estado con Stop/Set (parpadeo rápido: OFF; parpadeo lento: ON). Al terminar, espere 10 s. No deje transcurrir más de 20 s entre pulsaciones.
| LED – función | Estado ON / OFF |
|---|---|
| L1 – Cierre automático | Cierra una vez transcurrido el tiempo de pausa; OFF = funcionamiento semiautomático. Ajuste de fábrica: OFF. |
| L2 – Cerrar tras la fotocélula | Con el cierre automático activado, la activación de la fotocélula reduce el tiempo de pausa a 5 s. Si el cierre automático está desactivado, la activación de la fotocélula lo activa con el tiempo de pausa programado. Ajuste de fábrica: OFF. |
| L3 – Cerrar siempre | Si la puerta está abierta, 10 s después de restablecerse la alimentación, avisa durante 5 s y luego se cierra. Ajuste de fábrica: OFF. |
| L4 – Modo de espera total | Tras un minuto sin movimiento, apaga BlueBUS y la mayoría de los LED. Ajuste de fábrica: OFF. |
| L5 – Salida ELS como luz | ON cambia la cerradura eléctrica por una luz de cortesía. Ajuste de fábrica: OFF. |
| L6 – Parpadeo anticipado | ON activa la luz de advertencia 3 s antes del movimiento. Ajuste de fábrica: OFF. |
| L7 – CLOSE como apertura parcial 1 | ON cambia la función de la entrada CLOSE. Ajuste de fábrica: OFF. |
| L8 – OGI como indicador de mantenimiento | ON cambia la función del indicador de puerta abierta. Ajuste de fábrica: OFF. |
Segundo nivel: Mantenga pulsado Stop/Set hasta que L1 empiece a parpadear y suelte el botón; seleccione el LED de entrada con Open/Close. Mantenga pulsado Stop/Set de nuevo; aproximadamente al cabo de 3 s se encenderá el valor actual. Sin soltar Stop/Set, seleccione con Open/Close el LED del valor; después suelte Stop/Set y espere 10 s. Los valores de fábrica de esta placa aparecen en negrita.
| LED de entrada – parámetro | LED de ajuste – valor |
|---|---|
| L1 – Tiempo de pausa | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Modo paso a paso | L1 O–S–C–S; L2 O–S–C–O; L3 O–Z–O–Z; L4 residencial; L5 residencial 2; L6 impulso breve, apertura peatonal; L7 presencia de una persona; L8 apertura semiautomática y cierre manteniendo pulsado el mando. |
| L3 – Velocidad de los motores | L1 muy despacio; L2 despacio; L3 media; L4 rápido; L5 muy rápido; L6 muy rápido; L7 apertura rápida/cierre lento; L8 apertura muy rápida/cierre medio. |
| L4 – Alivio de presión tras el cierre | L1 ninguno; L2 nivel 1 ≈100 ms; L3 nivel 2; L4 nivel 3; L5 nivel 4; L6 nivel 5; L7 nivel 6; L8 nivel 7 ≈800 ms. |
| L5 – Fuerza de los motores | L1 mínima; L2 nivel 2; L3 nivel 3; L4 nivel 4; L5 nivel 5; L6 nivel 6; L7 nivel 7; L8 máxima. |
| L6 – Apertura peatonal/parcial | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 M2 completo; L5 ambas hojas a 1/4 de la apertura menor; L6 ambas a 1/2; L7 ambas a 3/4; L8 ambas al menor de los ángulos memorizados. |
| L7 – Aviso de mantenimiento | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 maniobras. |
| L8 – Historial de averías | L1 última maniobra; L2–L8 de la segunda a la octava última maniobra. |
Diagnóstico
En HK7024HS, durante el funcionamiento correcto, BlueBUS parpadea aproximadamente una vez por segundo. El parpadeo lento de L1/L2 indica dispositivos modificados o no memorizados; el de L3/L4 indica posiciones no memorizadas o cambios en los interruptores después del aprendizaje; vuelva a memorizar las posiciones. El LED STOP apagado indica que se ha activado una entrada de seguridad. En el segundo motor HK7224HS, compruebe estas señales en el primer accionamiento, que incorpora la unidad de control.
En caso de avería, la luz FLASH repite un grupo de parpadeos breves y, tras una pausa de 1 segundo, vuelve a repetirlo. Cuente los parpadeos de cada grupo.
| Número de parpadeos de FLASH | Qué comprobar |
|---|---|
| 1 | Dispositivo BlueBUS modificado/desconectado; tras repararlo, vuelva a ejecutar el aprendizaje de los dispositivos. |
| 2 | Fotocélula u obstáculo en su haz. |
| 3 | Aumento de la resistencia al movimiento o ajuste de la fuerza; compruebe primero la mecánica. |
| 4 | STOP activo o cambio en una entrada de seguridad memorizada. |
| 5 | Error en los parámetros internos de la unidad de control; espere al menos 30 s y vuelva a enviar el mando. Si persiste, desconecte y restablezca la alimentación; si vuelve a ocurrir, llame al servicio técnico. |
| 6 | Se ha superado el límite de ciclos consecutivos o por hora; espere unos minutos hasta que el limitador permita otro movimiento. |
| 7 | Avería en los circuitos eléctricos; espere al menos 30 s y vuelva a enviar el mando. Si persiste tras restablecer la alimentación, llame al servicio técnico. |
| 8 | Otro mando permanece activo e impide un nuevo movimiento; compruebe las entradas de control y la causa por la que el mando permanece activado. |
| 9 | La puerta se ha bloqueado mediante un comando; desbloquéela con el comando de control correspondiente. |
| 10 | El encoder ha detectado un obstáculo o una fricción elevada; compruebe el recorrido de la hoja. |
Restablecimiento de los ajustes
En la placa integrada HK7024HS, mantenga pulsados Open y Close, hasta que L1 y L2 empiecen a parpadear; después, suelte los botones. Esto restablece los valores de fábrica de la programación; se perderán los ajustes personalizados. Después del restablecimiento, compruebe el cableado y las señales de la placa; si solicita volver a memorizar los dispositivos o las posiciones, hágalo antes de ponerla en funcionamiento.
Desbloqueo manual y mantenimiento
Si se interrumpe el suministro eléctrico, desbloquee el motor con la llave suministrada y la palanca girada 90°; después, mueva la hoja manualmente. Antes de volver al funcionamiento automático, bloquee de nuevo el motor. El mantenimiento debe realizarlo un técnico, como máximo cada 6 meses o 20 000 maniobras: comprobará el desgaste, la firmeza de los soportes, los topes, el movimiento libre de la puerta y los dispositivos de seguridad.
Vida útil estimada

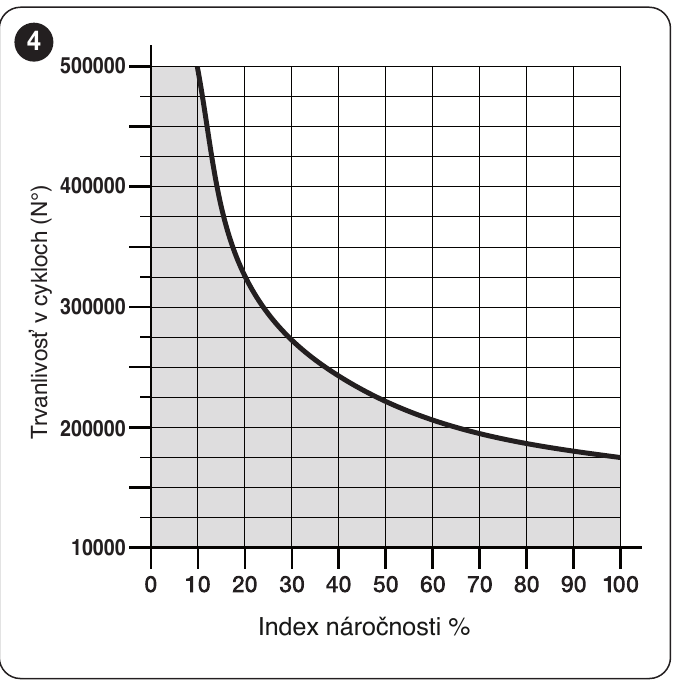

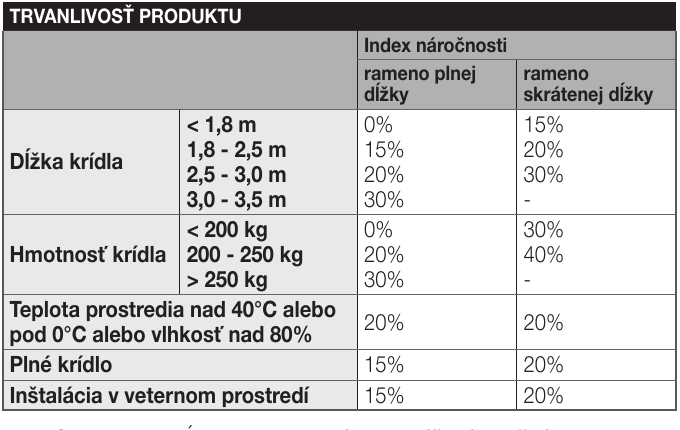

El índice de exigencia es la suma de los efectos de la longitud, el peso, el brazo completo o acortado, la temperatura/humedad, la hoja maciza y el viento. Los valores indicados por el fabricante son orientativos y no garantizan un número de ciclos. Compruebe primero en el gráfico HYKE HS anterior que la combinación de longitud y peso está permitida; solo entonces utilice el índice para estimar de forma orientativa la vida útil. El gráfico del número de ciclos no constituye una garantía.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
|
| |
Características técnicas y dimensiones
| Parámetro | Valor |
|---|---|
| Modelo | NICE HYKE HK7024HS |
| Uso previsto | Accionamiento articulado HighSpeed con unidad de control integrada para una o dos hojas. |
| Tensión del motor | 24 V DC |
| Alimentación | 230 V AC, 50/60 Hz para la unidad integrada; el motor funciona a 24 V DC. |
| Potencia / consumo | 300 W; 1,5 A en la entrada de red. |
| Velocidad en vacío | 2 rpm; tiempo de 90° de aproximadamente 10 s en una instalación estándar, sin aceleración ni deceleración. |
| Par de arranque / nominal | 500 / 120 Nm. |
| Funcionamiento | Máximo de 40 ciclos/h con par nominal; funcionamiento continuo durante un máximo de 7 min. |
| Temperatura de funcionamiento | De −20 a +50 °C, según el catálogo vigente. |
| Grado de protección | IP54 con la cubierta intacta. |

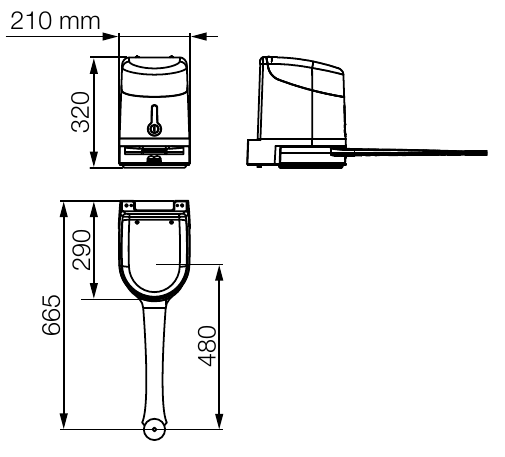

| Dimensiones del motor | 290 × 210 × 320 mm. |
| Peso del motor solo | 10,5 kg. |
