CAME RE432M (001RE432M) - receptor externo universal de dos canales
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
85,92 € con IVA
| Peso |
|---|
| 0,15 kg |
Descripción del producto CAME RE432M (001RE432M) - receptor externo universal de dos canales
De dos canales receptor compatible con mandos CAME de la serie TOP, TMA, TWIN (solo TW2EE/TW4EE) y ATOMO. Con este receptor, puede controlar con un mando CAME un dispositivo automatizado de otra marca, por ejemplo: accionamientos NICE en nuestra oferta. Resulta especialmente útil si ya tiene un accionamiento CAME con sus mandos y desea instalar un accionamiento de otra marca y controlarlo con mandos CAME. La segunda opción es adquirir un receptor externo NICE, por ejemplo: NICE SMX2R, o NICE FLOX2R, si desea utilizar principalmente mandos NICE.
El dispositivo tiene memoria para almacenar 50 códigos.

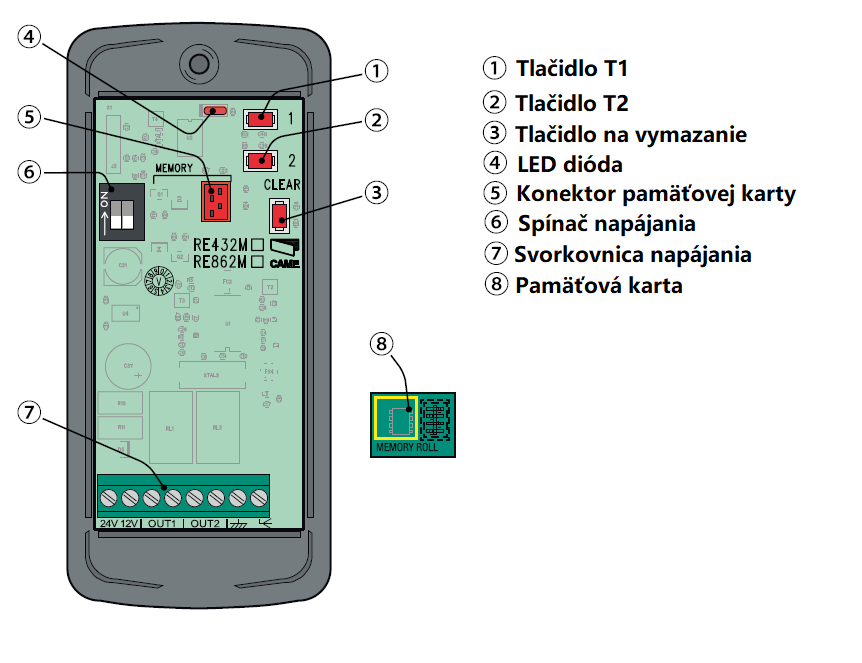

Esquema del receptor CAME RE432M (001RE432M)
El receptor CAME RE432M incluye una regleta de bornes para la alimentación, salidas de dos relés libres de potencial y una entrada para la antena. Además, incluye los botones T1 y T2, el LED L1, losinterruptores para seleccionar el tipo de alimentación y la función de RELÉ 2 y una tarjeta de memoria.
Conexión eléctrica del receptor CAME RE432M
|
El dispositivo se suministra con una regleta de bornes a la que se conecta la alimentación de la fuente de energía eléctrica (12V, o 24V corriente continua, o corriente alterna ). El tipo de alimentación se selecciona mediante el interruptor 1, que tiene dos funciones: |
|
||||
|
Ambos relés están normalmente en estado NO (normalmente abierto), y al recibir una orden cierran el circuito. Si necesita la función NC (normalmente cerrado), puede poner el interruptor 2 en la posición superior , con lo que el RELÉ 2 quedará NC (y el RELÉ 1 permanecerá NO). |
|

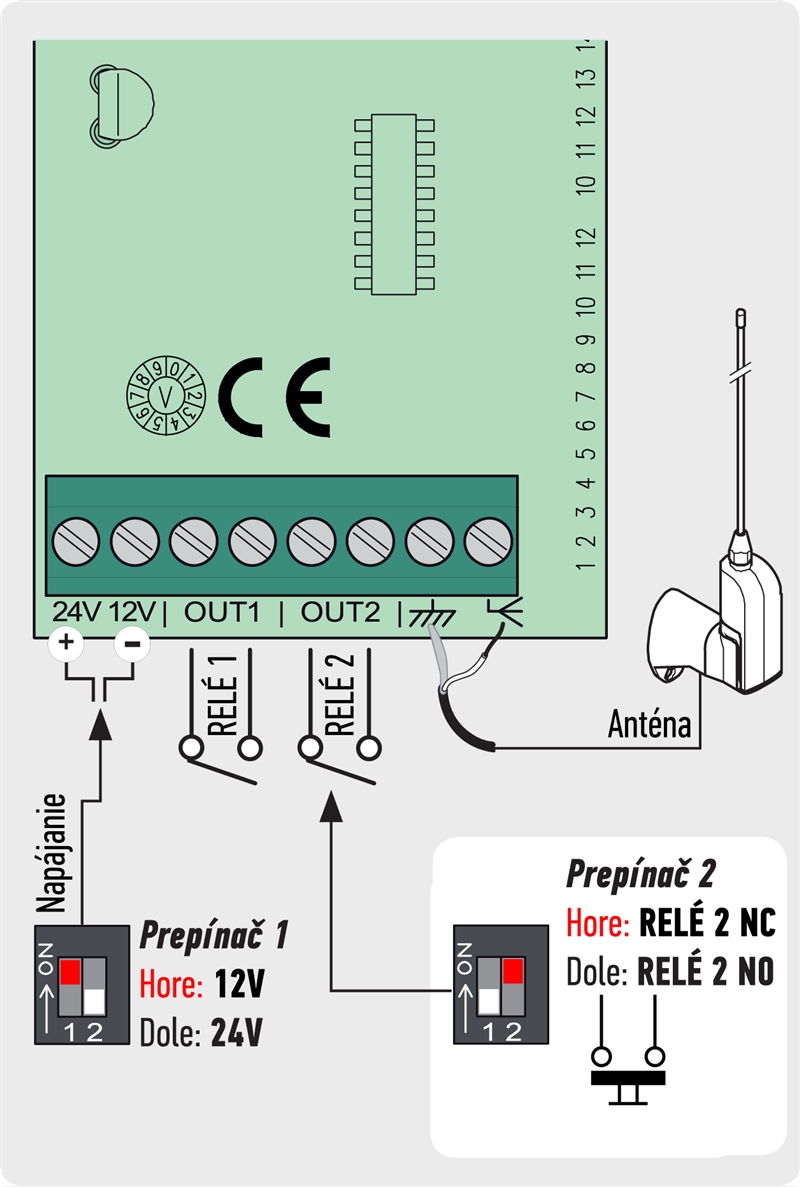

Consulte el esquema completo de conexiones:
Emparejamiento de mandos con el receptor CAME RE432M
Después de conectar la alimentación , siga estos pasos:

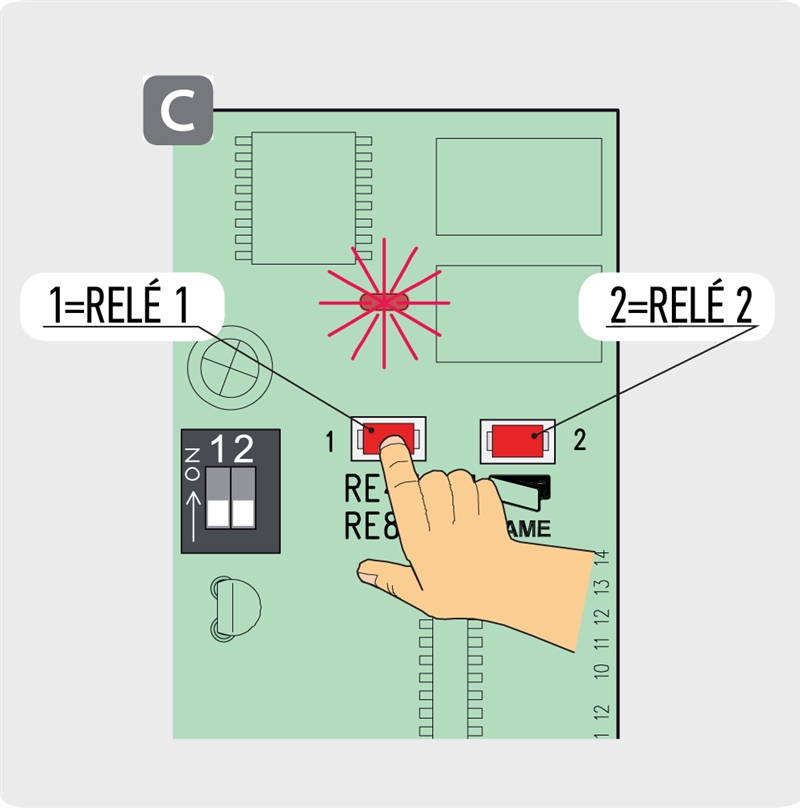

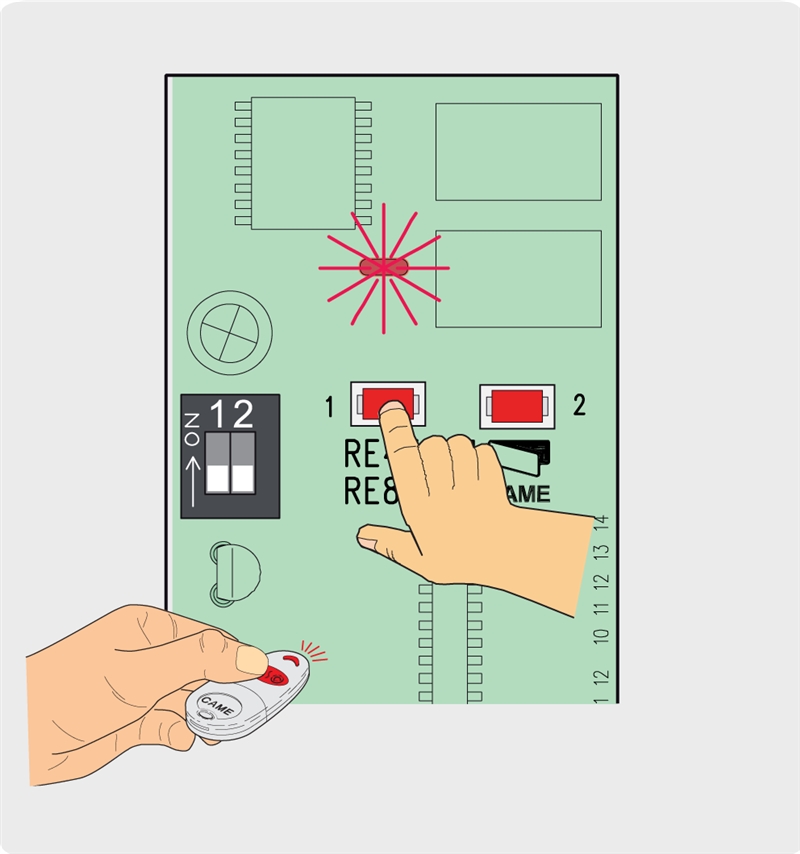

| 1. Mantenga pulsado el botón del receptor correspondiente al RELÉ que desea guardar en la memoria; el LED L1 empezará a parpadear. | 2. Mantenga pulsado el botón del mandohasta que se encienda el LED L1; después, suelte ambos botones. |
 |
 |
| 3. Listo. | |
Galería de fotos del receptor CAME RE432M
|

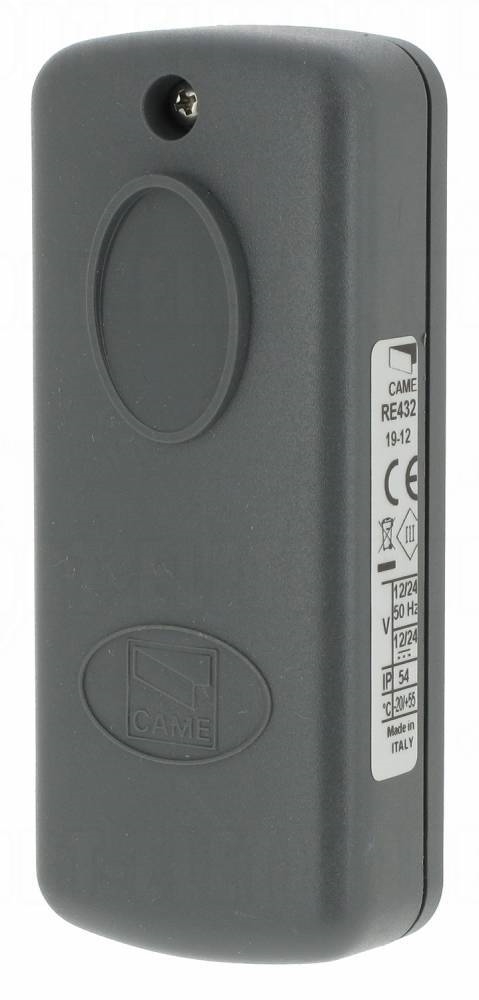

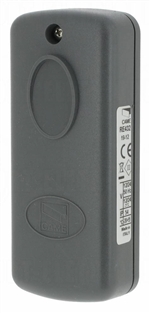

Cerrado, vista frontal |

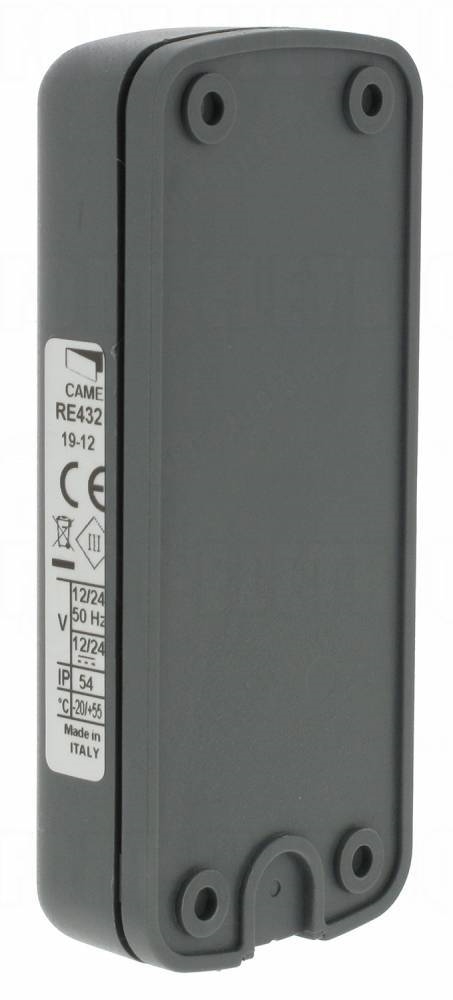

Cerrado, vista posterior |

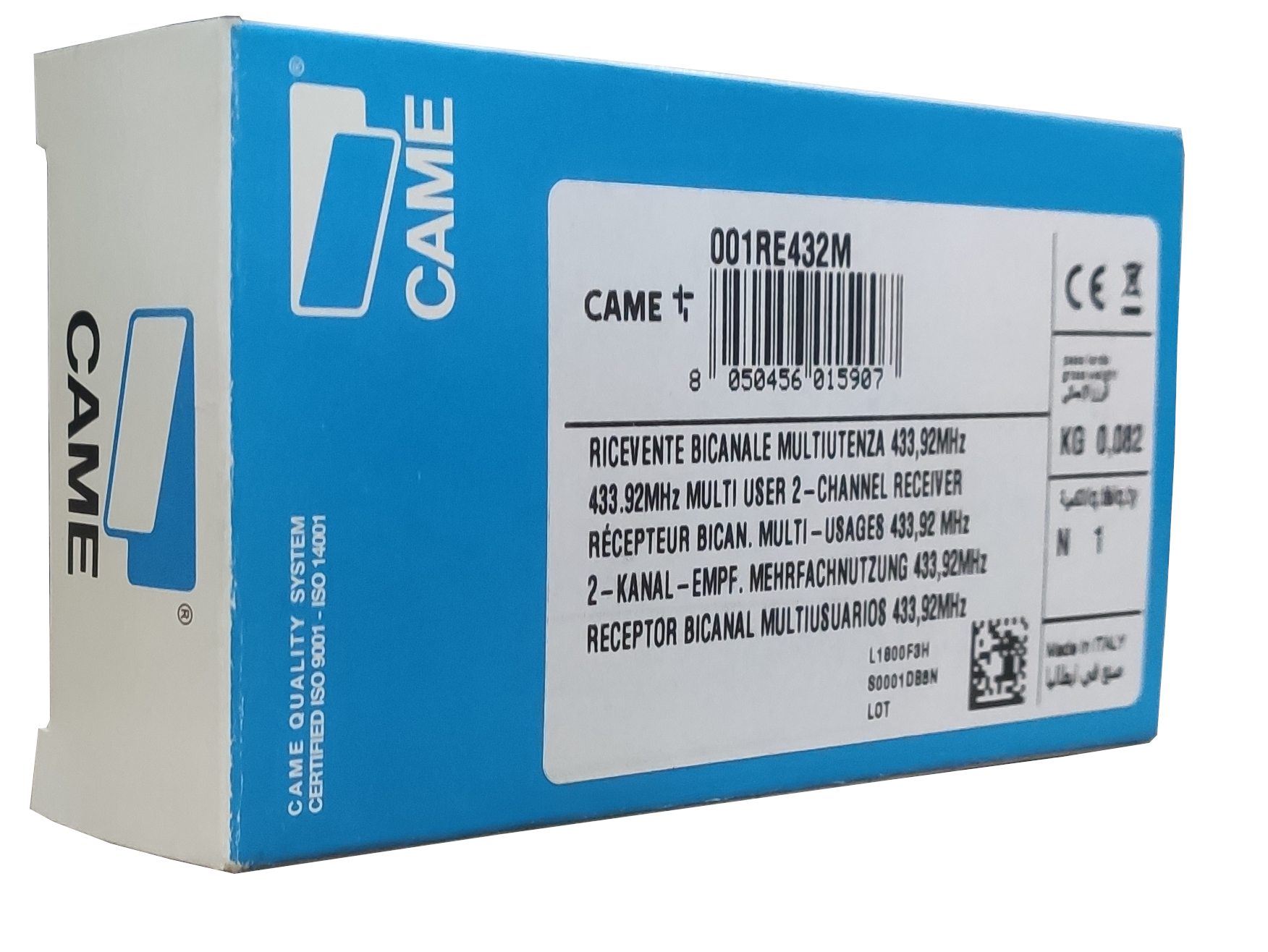

Embalaje |
|

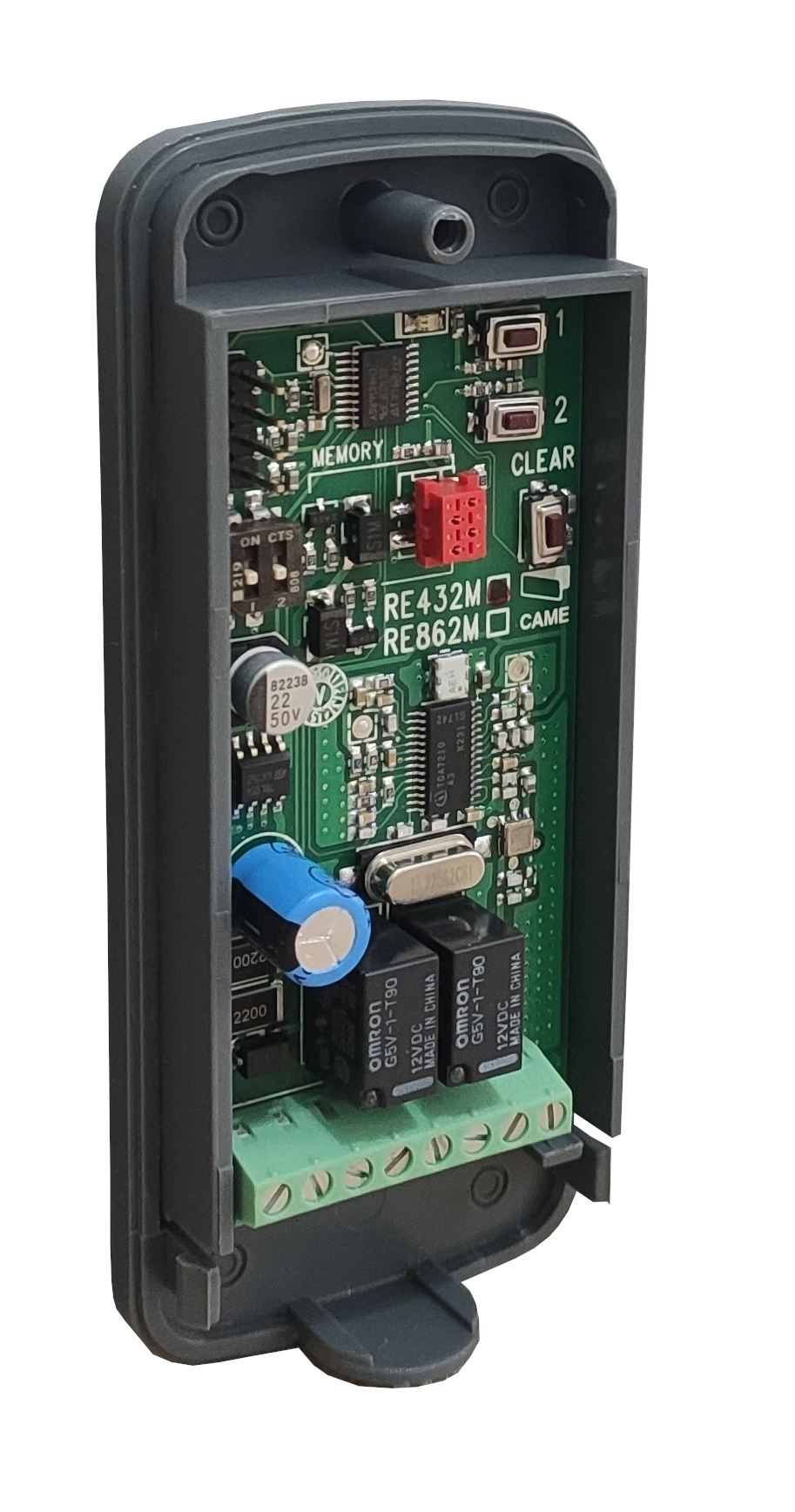

Abierto, vista desde la izquierda |

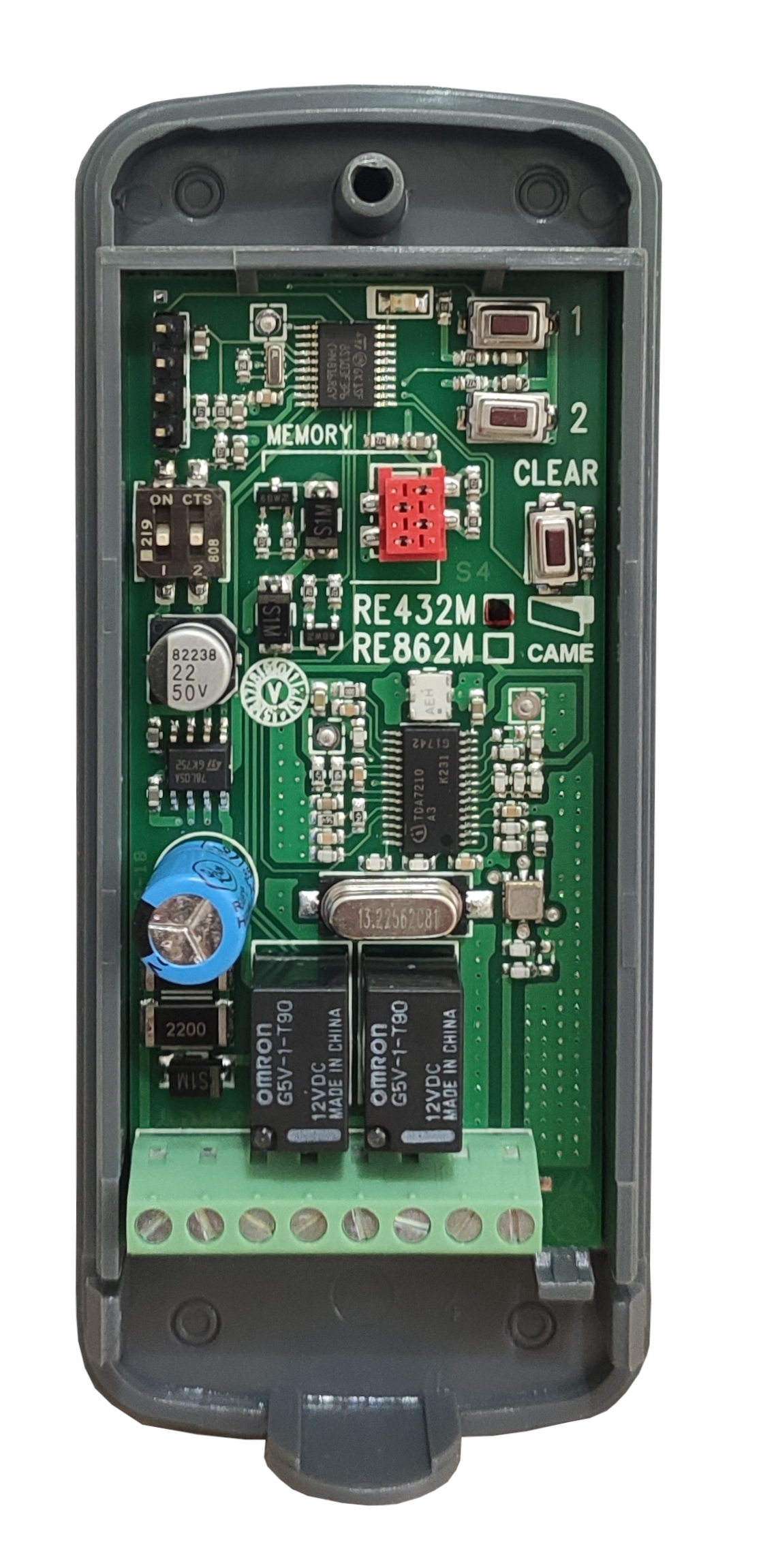

Abierto, vista frontal |

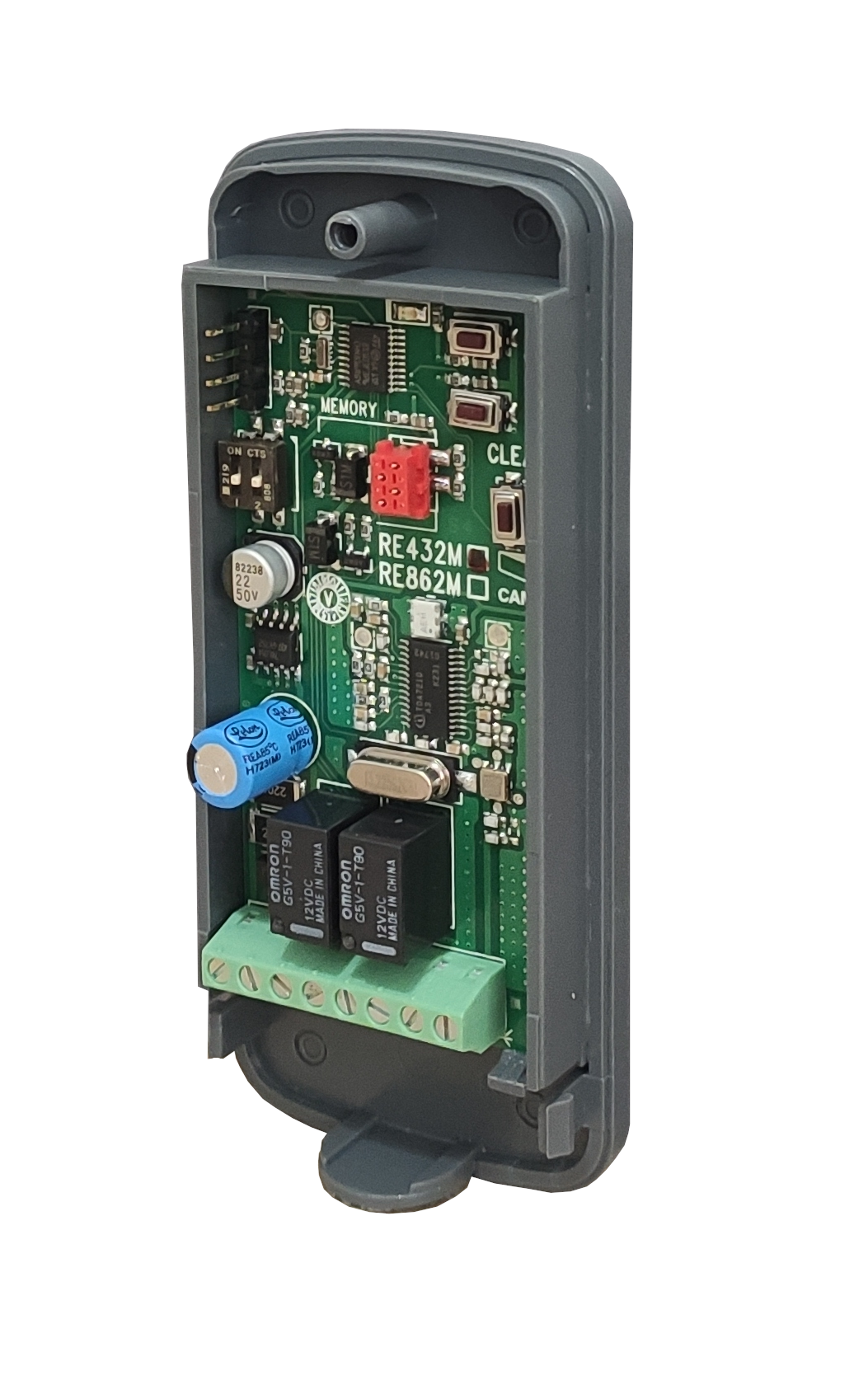

Abierto por la derecha |
Características técnicas del receptor CAME RE432M
| Codificación | Código fijo |
|---|---|
| Mandos compatibles |
- TOP - Atomo |
| Alimentación | - 12V AC/DC - 24V AC/DC |
| Consumo (mínimo) | 39 mA |
| Frecuencia | 433,92 MHz |
| Número de relés | 2 relés |
| Contacto para relé normalmente abierto | máx. 1A y 24Vdc |
| Temperatura de funcionamiento | -20 a +55 °C |
| Clase de protección | IP54 |
| Dimensiones | 46×26×108 mm (an×p×al) |
| Peso | 82 g |
