Descripción del producto NICE FLOX2R - receptor externo universal de dos canales con código variable
¡Repuesto disponible!
Receptor externo de dos canales FLOX2R ha sido sustituido por un receptor externo de dos canales de 433,92 Mhz - NICE OX2.
De dos canales (¿qué significa?) receptor compatible con mandos NICE con código variable del tipo FloR (el código de 52 bits permite 4,5 billones de combinaciones, por lo que es prácticamente imposible abusar de él). También reconoce la codificación O-View de los mandos Era One y Era Inti. Con este receptor puede controlar un dispositivo automatizado de otra marca mediante un mando de la marca NICE. El dispositivo incluye el módulo de memoria BM250 para almacenar 63 códigos.
0. Contenido de la página
1. Descripción del producto y conexión eléctrica
2. Selección del canal del mando para el relé
3. Uso con contactos normalmente cerrados (NC)
4. Intercambio del canal del receptor con el botón del mando
5. Programación
5.1. MEMORIZACIÓN RÁPIDA DEL MANDO
5.2. MEMORIZACIÓN ESTÁNDAR DEL MANDO
5.3. MEMORIZACIÓN DEL MANDO A DISTANCIA (DENTRO DEL ALCANCE DEL RECEPTOR)
5.4. BORRADO COMPLETO DE LA MEMORIA
5.5. BORRADO DE UN MANDO CONCRETO DE LA MEMORIA DEL RECEPTOR
6.1 PASO A PASO
6.2 TEMPORIZADOR
6.3 ALARMA
7.1 ACTIVACIÓN DEL BLOQUEO DE LA MEMORIA MEDIANTE: HARDWARE
7.2 ACTIVACIÓN DEL BLOQUEO DE LA MEMORIA MEDIANTE: SOFTWARE
7.3 DESACTIVACIÓN DEL BLOQUEO DE LA MEMORIA
7.4 BLOQUEO DE LA MEMORIA CON CONTRASEÑA
8. Características técnicas del receptor NICE FloxR FLOX2R
1. Descripción del producto y conexión eléctrica
Receptor externo se puede fijar a la pared o al techo con tornillos, o debajo de la cubierta del accionamiento, que se va a controlar.

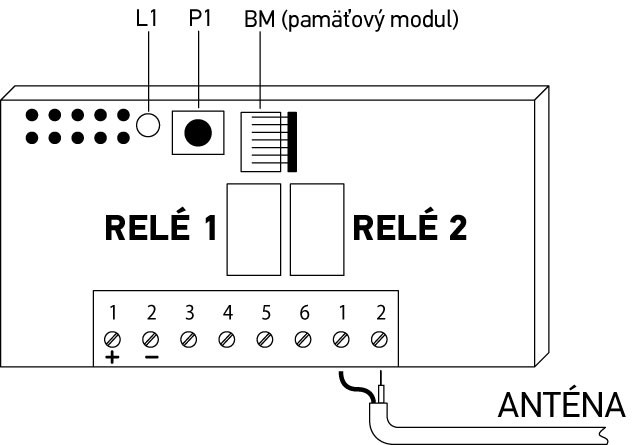

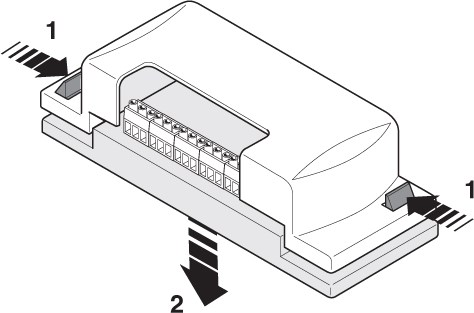

| 1. Abra la carcasa del receptor | 2. Realice las conexiones eléctricas según el siguiente esquema: |
 |
 |
| Componente | Descripción |
|---|---|
| L1 | LED indicador |
| P1 | Botón de programación |
| BM | Módulo de memoria BM extraíble |
| Entradas | Descripción |
|---|---|
| 1–2 | ALIMENTACIÓN: 12/24 V de corriente continua o alterna |
| 3–4 | RELÉ 1: contacto normalmente abierto (NO) del relé 1 |
| 5–6 | RELÉ 2: contacto normalmente abierto (NO) del relé 2 |
| 1–2 | ANTENA: entrada para la antena, se recomienda utilizar un cable coaxial RG58, lo más corto posible (hasta 10 m). En este caso, conecte la malla a la entrada 1 y el conductor central del cable coaxial a la entrada 2. |
2. Selección del canal del mando para el relé
El receptor externo puede reconocer los cuatro botones (canales) a distancia), pero solo se pueden utilizar dos botones (canales).
Nota: Los mandos NICE con codificación FloR admiten cuatro tipos de órdenes asignadas a cada botón (canal):
| Botón | Orden | Secuencia al pulsar repetidamente el mando |
|---|---|---|
| Botón 1 | Funcionamiento paso a paso | Abrir > Detener > Cerrar > Abrir |
| Botón 2 | Apertura parcial | Apertura parcial > Detener > Cerrar > Detener > Apertura parcial |
| Botón 3 | Solo apertura | Abrir > Detener > Abrir |
| Botón 4 | Solo cierre | Cierre > Parar > Cierre |
La asignación de canales a cada relé se realiza mediante puentes, según la siguiente tabla:
| Canal | Relé 1 | Relé 2 |
|---|---|---|
| Canal 1 |  |
 |
| Canal 2 |  |
 |
| Canal 3 |  |
 |
| Canal 4 |  |
 |
3. Uso con contactos normalmente cerrados (NC)
Si necesita utilizar un receptor externo para controlar un dispositivo que requiere en la entrada normalmente cerrados (NC) y ejecuta la orden correspondiente al abrirlos, proceda de la siguiente manera:
- Desconecte la alimentación del receptor externo.
- Extraiga con cuidado la placa de circuito impreso de la carcasa y dele la vuelta.
- Según la imagen

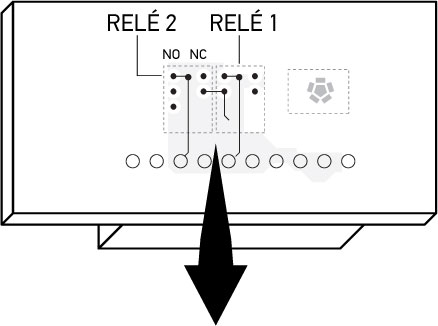

interrumpa el puente marcado con X y, con una pequeña gota de estaño, una el puente Y..
- Este procedimiento no tiene por qué aplicarse a ambos relés; por tanto, un relé puede controlar normalmente cerrados (NC) y el otro, contactos normalmente abiertos (NO)
4. Cambio del canal del receptor asignado al botón del mando
En los mandos NICE FloR FLO2R-S puede configurar directamente en el mando el canal que transmitirá cada botón. De forma predeterminada, el primer botón está configurado en el canal 1 y el segundo, en el canal 2. El procedimiento para cada botón es el siguiente:
 |
|
 |
 |
| Interrumpa el puente indicado y únalo con una gota de estaño al canal 2, 3 o 4. | Interrumpa el puente indicado y únalo con una gota de estaño al canal 1, 3 o 4. |
5. Programación
La programación se realiza mediante el botón P1 y el LED L1 del receptor. El LED indica las siguientes señales:
| Parpadeo lento de medio segundo | |
|---|---|
| Número de parpadeos | Significado de los parpadeos |
| 1 | El código recibido del mando no está autorizado, es decir, el mando o botón aún no está emparejado. |
| 2 | El reconocimiento del código recibido ha fallado. Si el segundo parpadeo dura más que el primero, está activado el bloqueo de memoria. Si los parpadeos son iguales, el bloqueo de memoria no está activado. |
| 3 | El reconocimiento del código recibido ha sido correcto. |
| 4 | El código transmitido ya está entre los autorizados. |
| 5 | La lista de códigos está vacía (no hay ningún código autorizado). |
| 6 | La lista de códigos está llena (no hay espacio para guardar otro código). |
| 7 | El código que desea borrar no está entre los autorizados. |
| 8 | Durante la fase de reconocimiento del código se ha detectado otro código (colisión de códigos). |
| 9 | Se ha introducido la contraseña |
| Parpadeo rápido de un cuarto de segundo DURANTE LA INICIALIZACIÓN | |
| Número de parpadeos | Significado de los parpadeos |
| 1 | El dispositivo contiene un módulo de memoria BM60 (capacidad para guardar 16 códigos) |
| 2 | El dispositivo contiene un módulo de memoria BM250 (capacidad para guardar 63 códigos) |
| 3 | El dispositivo contiene un módulo de memoria BM1000 (capacidad para guardar 250 códigos) |
| 4 | Hay en la memoria códigos que no utilizan la codificación FloR |
| 5 | Se ha detectado un error durante la lectura de la memoria |
| Parpadeo rápido de un cuarto de segundo DURANTE EL FUNCIONAMIENTO | |
| Número de parpadeos | Significado de los parpadeos |
| 1 | El código recibido es una copia; solo son válidos los códigos originales. |
| 3 | El código no está en la tabla de códigos, pero se ha resincronizado. |
| 4 | El código no está en la tabla de códigos y la resincronización está bloqueada. |
| 5 | El código no está en la tabla de códigos y la resincronización no es posible. |
5.1. Memorización rápida del mando
Aunque este procedimiento es el más rápido, no es especialmente seguro, ya que durante la memorización el receptor puede captar otro código dentro del alcance y memorizarlo por error. Si no está seguro de que sea seguro, utilice el método estándar.
- Pulse y mantenga pulsado el botón P1 del receptor; se encenderá el LED L1 y usted sigue manteniendo pulsado el botón P1
- Siga manteniendo pulsado el botón P1 y, al mismo tiempo, pulse y mantenga pulsado el botón del mando (Se está transmitiendo el código)
- Cuando se apague el LED L1 suelte el botón del mando (siga manteniendo pulsado el botón P1)
- Cuando vuelva a encenderse el LED L1 podrá memorizar otro mando, véase el punto 2.
- Cuando haya terminado, suelte el botón P1 del receptor
5.2. Memorización estándar del mando
- Pulse y mantenga pulsado el botón P1 del receptor hasta que se encienda el LED L1, entonces suelte el botón P1 Suelte
- El LED L1 permanecerá encendido 5 segundos; durante ese tiempo, pulse y mantenga pulsado el botón del mando (Se está transmitiendo el código) hasta que se apague el LED L1
- Cuando se apague, suelte el botón del mando y espere 1 segundo
- Pulse y mantenga pulsado el botón del mandohasta que el LED L1 se apague; entonces suelte el botón del mando Suelte
- Si la memorización se ha realizado correctamente, el LED L1 parpadeará tres veces
Si no quiere que se memoricen más mandos, puede bloquearla.
5.3. Memorización remota del mando (dentro del alcance del receptor)
Si ya tiene un ANTIGUO mando emparejado con el receptor (es decir, el código transmitido por el mando está memorizado en el receptor), puede NUEVO memorizar el mando dentro del alcance del receptor (10-20m) de forma remota. El mando ANTIGUO debe estar ya memorizado y funcionar correctamente.
- En el NUEVO mando, pulse y mantenga pulsado el botón correspondiente durante al menos 5 segundos y, a continuación, suéltelo
- En el ANTIGUO mando, pulse el botón correspondiente 3 veces seguidas (con intervalos de aproximadamente un segundo)
- En el NUEVO mando, pulse una vez el botón correspondiente.
- Si el emparejamiento no se ha realizado correctamente, pruebe a pulsar los botones más despacio. También puede, en el paso 1 mantenerlo pulsado durante 6 segundos.
5.4. Borrado completo de la memoria
Tras el borrado completo, también se elimina el bloqueo por software de la memoria y el temporizador se ajusta a 3 segundos.
- Pulse y mantenga pulsado el botón P1 del receptor; el LED L1 se encenderá y, después de 3 segundos, se apagará (siga manteniendo pulsado el botón P1)
- Cuando el LED L1 empiece a parpadear (siga manteniendo pulsado el botón P1), DURANTE el tercer parpadeo suelte el botón P1 y espere aproximadamente 3 segundos
- En cuanto el LED L1 se vuelva a encender, pulse el botón P1 y manténgalo pulsado hasta que el LED L1 se apague
Según el tipo de módulo de memoria, el proceso puede durar unos segundos. Durante ese tiempo, el LED parpadea rápidamente y, a continuación, parpadea cinco veces lentamente para indicar que se ha borrado correctamente. Si esto no ocurre, repita el proceso.
5.5. Borrar un mando específico de la memoria del receptor
- Pulse y mantenga pulsado el botón P1 del receptor durante aproximadamente 3 segundos, hasta que se apague el LED L1, Suelte el botón P1 —
- Pulse y mantenga pulsado el botón del mando, que desea borrar, hasta que se apague el LED L1, Suelte el botón del mando —
- Espere 1 segundo
- Vuelva a pulsar el botón del mando y suéltelo
- El LED L1 parpadeará una vez para indicar que el mando se ha borrado correctamente. Si no ocurre, repita el proceso.
6. Funciones avanzadas
Por defecto, la función del relé es momentánea : al recibir una señal del mando, el receptor reconoce el código contenido en ella y, una vez reconocido correctamente, activa (desactiva) el relé durante aprox. 300 ms.

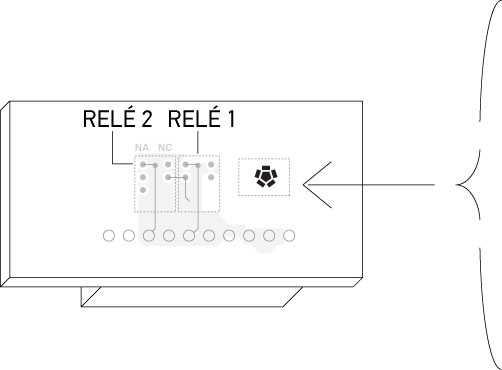

Las funciones avanzadas se activan soldando los puentes según el esquema:
 |
 |
Sin puente | todos los canales Momentáneo |
 |
Puente 1 | Canal 1 Paso a paso Canales 2, 3 y 4 Momentáneo |
|
 |
Puente 2 | Canales 1 y 2 Paso a paso Canales 3 y 4 Momentáneo |
|
 |
Puente 3 | Canal 1 Temporizador Canales 2, 3 y 4 Momentáneo |
|
 |
Puente 4 | Canales 1+2 Alarma Canales 3 y 4 Momentáneo |
|
 |
Puente 5 | todos los canales Paso a paso |
6.1 Paso a paso
El relé se activa al pulsar el botón del del mando y permanece activado al soltar el botón. Para desactivar el relé, debe volver a pulsarlo.
6.2 Temporizador
El relé se activa al pulsar el botón del mando y permanece activado durante el tiempo programado:
- Mantenga pulsado el botón 1 del mando (basta con el canal 1)
- Mientras mantiene pulsado el botón del mando durante tres segundos, pulse también el botón P1 del receptor y, a continuación, suelte el botón del mando
- Mantenga pulsado el botón P1 durante el tiempo que desee programar (máximo 150 minutos) y, a continuación, suéltelo
- El tiempo establecido se ha guardado y permanecerá guardado hasta que se realice una nueva programación
Nota: durante la programación del temporizador, el receptor no responde a otros comandos. Si no desea que se activen los relés durante la programación del temporizador, seleccione los puentes de canal.
6.3 Alarma
En preparación.
7. Bloqueo de la memoria
Si no desea que se siga modificando la memoria, puede bloquear el módulo de memoria.
7.1 Activación del bloqueo de memoria mediante hardware
Este método es muy sencillo, pero no es muy seguro, ya que un intruso puede desactivarlo fácilmente.
- Si está seguro de haber guardado todos los mandos deseados, desconecte el receptor de la alimentación
- Interrumpa la conexión X del módulo de memoria:
- Si desea añadir más códigos (guardar mandos) después de bloquear la memoria, deposite una gota de estaño entre los dos puntos de la conexión Y:
7.2 Activación del bloqueo de memoria mediante software
Este método es más seguro, ya que para desactivar el bloqueo de memoria se necesita un mando guardado en la memoria del receptor:
- Pulse y suelte inmediatamente el botón P1 del receptor
- Espere a que el LED L1 parpadee dos veces (después de aprox. 5 segundos) y, durante el segundo parpadeo, mantenga pulsado el botón P1. Suéltelo cuando se apague el LED L1
- A continuación, el LED parpadeará dos veces. Si el segundo parpadeo dura más que el primero, el bloqueo de memoria se habrá activado correctamente. Si ambos parpadeos duran lo mismo, el proceso no se ha completado correctamente y deberá repetirlo.
7.3 Desactivación del bloqueo de memoria
Para desactivar el bloqueo de memoria, necesita un mando a distancia que ya esté guardado en la memoria del receptor.
- Pulse el botón P1 del receptor y suéltelo inmediatamente
- A continuación, se encenderá el LED L1 durante aprox. 5 segundos; durante esos cinco segundos, pulse y mantenga pulsado el botón del mando hasta que se apague el LED L1; después, suéltelo
- Espere 1 segundo
- Mantenga pulsado el botón del mando. El LED parpadeará 4 veces para indicar que el mando está memorizado y, por tanto, se puede desbloquear la memoria.
- Durante el cuarto parpadeo, pulse el botón P1 y suéltelo solo cuando se apague L1
- A continuación, el LED parpadeará dos veces. Si ambos parpadeos duran lo mismo, el borrado se ha realizado correctamente; si el segundo dura más que el primero, repita el proceso.
7.4 Bloqueo de la memoria con contraseña
Este método solo puede llevarse a cabo con programadores profesionales BUPC y OBox.
8. Características técnicas del receptor NICE FloxR FLOX2R
| Codificación | FloR O-View (funciones básicas) |
|---|---|
| Alimentación | 12-24V (límite 10-28V) |
| Consumo (mínimo) | 16 mA a 24V |
| Consumo (máximo) | 80 mA a 24V |
| Frecuencia | 433,92 MHz |
| Sensibilidad | 0,5 µV |
| Número de relés | 2 relés |
| Contacto de relé normalmente abierto | máx. 0,5A y 50V SELV |
| Temperatura de funcionamiento | -20 a +55 °C |
| Clase de protección | IP 30 |
| Dimensiones | 86×22×58 mm (an×pr×al) |
| Peso | 55 g |
