NICE SMX2R - receptor externo universal de dos canales con código variable
LIQUIDACIÓN| Disponibilidad de productos: | La venta ha finalizado | Lamentablemente, el producto ya no se puede suministrar. Esto no significa que no vuelva a estar disponible nunca, pero actualmente no se prevé volver a comercializarlo. |
|---|
Descripción del producto NICE SMX2R - receptor externo universal de dos canales con código variable
¡Reemplazo disponible!
El receptor externo NICE SMX2R está en liquidación. Será sustituido por el modelo NICE OX2.
De dos canales (¿Qué significa?) receptor compatible con mandos NICE de código dinámico tipo FloR (el código de 52 bits permite 4,5 billones de combinaciones, por lo que es prácticamente imposible vulnerarlo). También reconoce la codificación O-View de los mandos Era One y Era Inti y la codificación Smilo. Con este receptor puede controlar un dispositivo automatizado de otra marca mediante un mando NICE.
Puede guardar hasta 256 mandos en la memoria del receptor.
Selección del tipo de alimentación del receptor NICE SMX2R
El dispositivo se suministra con el cableado preparado; solo tiene que conectarlo a una fuente de alimentación (12 V o 24 V, corriente continua o alterna). El tipo de alimentación se selecciona mediante el puente, según la tabla siguiente:
 |
Puente | Tipo de alimentación | Rango de tensión |
|---|---|---|---|
| no insertado | 24 V CA/CC | 18–28 V | |
| insertado | 12 V CA/CC | 10–18 V |
Conexión eléctrica
El receptor incluye cableado para la alimentación, las salidas de los dos relés y la entrada de antena:
| Color del cable | Entrada/salida | Descripción |
|---|---|---|
| Rojo/Negro | Alimentación | El rojo es el positivo y el negro, el negativo. Si utiliza corriente alterna, el orden es indiferente. |
| Blanco/Blanco | Salida del relé 1. Es decir, control mediante el botón 1. |
Para contactos normalmente abiertos (NO). Si desea utilizar contactos normalmente cerrados (NC), siga estos pasos. |
| Violeta/Violeta | Salida del relé 2. Es decir, control mediante el botón 2. |
Para contactos normalmente abiertos (NO). Si desea utilizar contactos normalmente cerrados (NC), siga estos pasos. |
| Amarillo | Antena | La antena es opcional; puede dejar el receptor únicamente con el cable suministrado. El alcance será de aproximadamente 40-50 m. |
Galería de fotos del receptor NICE SMX2R

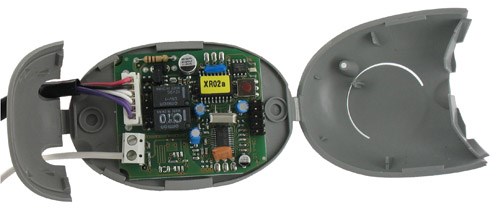

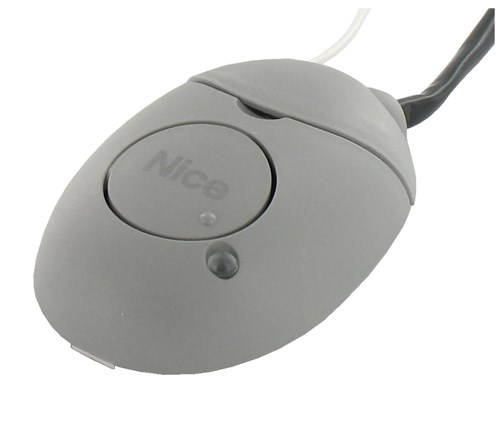

| Vista exterior | Vista interior |
|---|---|
 |
 |

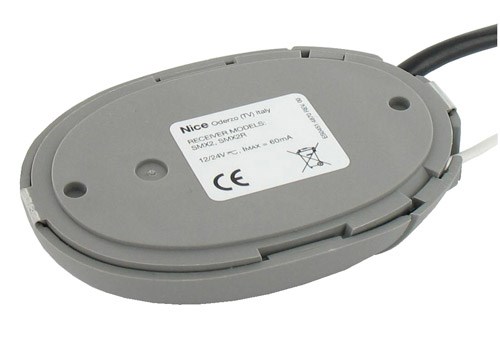

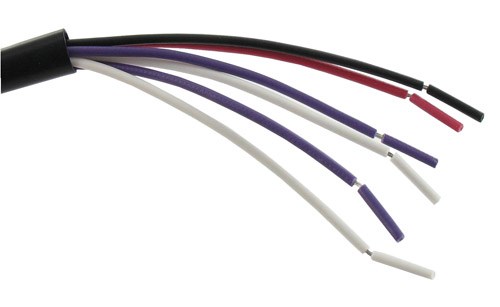

| Vista inferior | Detalle del cableado |
 |
 |
Uso con contactos normalmente cerrados (NC)
El receptor está configurado de serie para contactos normalmente abiertos (NO), lo que significa que, al enviar una orden con el mando a distancia, el circuito se cierra durante aprox. 300 ms y envía así la orden de activación al dispositivo controlado. Si necesita la función inversa, es decir, que al enviar una orden el circuito cerrado se abra durante aprox. 300 ms, siga estos pasos:
| 1. Abra la tapa superior del receptor | 2. Abra la tapa inferior del receptor |
|---|---|
 |
 |
| 3. Extraiga la placa de circuito impreso y dele la vuelta | |
 |
|
|
El procedimiento es el mismo para ambos relés:
La operación es reversible y puede aplicarla solo a uno de los relés, según sea necesario. |
|
Emparejamiento de mandos con el receptor NICE SMX2R
 |

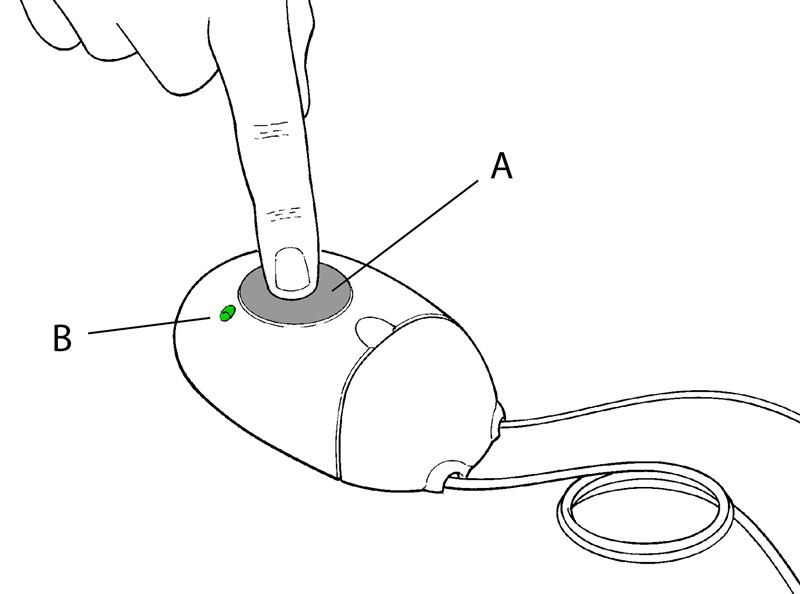

Si solo necesita emparejar rápidamente un mando con el receptor y no necesita ninguna otra función, mantenga pulsado el botón A del receptor hasta que se encienda el LED B. A continuación, tiene 10 segundos para mantener pulsado cualquier botón del mando hasta que el LED parpadee tres veces. |
Si necesita funciones más avanzadas, por ejemplo, utilizar un mando para varios dispositivos o asignar una orden específica a un botón, consulte el artículo completo sobre el emparejamiento de mandos con motores NICE.
Asignación del canal del receptor al botón del mando

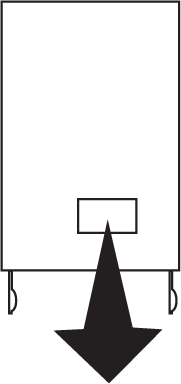

En los mandos NICE FloR FLO2R-S puede configurar directamente en el mando el canal que transmitirá cada botón. De forma predeterminada, el primer botón está asignado al primer canal y el segundo botón, al segundo canal. El procedimiento siguiente se realiza por separado para cada botón:
 |
|
 |
 |
| Interrumpa la conexión indicada y únala con una gota de estaño al canal 2, 3 o 4. | Interrumpa la conexión indicada y únala con una gota de estaño al canal 1, 3 o 4. |
Características técnicas del receptor NICE SMX2R
| Codificación |
|
|---|---|
| Alimentación |
|
| Consumo (mínimo) | 10 mA a 24 V |
| Consumo (máximo) | 60 mA a 24 V |
| Frecuencia | 433,92 MHz |
| Sensibilidad | 0,5 µV |
| Número de relés | 2 relés |
| Velocidad de reconocimiento | 200 ms |
| Tiempo de activación | 300 ms |
| Contacto para relé normalmente abierto | máx. 0,2 A y 50 V |
| Temperatura de funcionamiento | de -10 a +55 °C |
| Clase de protección | IP 30D |
| Dimensiones | 86×22×57 mm (an×pr×al) |
| Peso | 55 g |
