NICE ROX 600 - accionamiento independiente para puertas correderas (A)
| Disponibilidad de productos: | reemplazado | El producto ya no se fabrica, pero afortunadamente ha sido sustituido por un modelo más reciente. |
|---|
Descripción del producto NICE ROX 600 - accionamiento independiente para puertas correderas (A)
¡Sustituto disponible!
El motor NICE ROX600 ya no se fabrica. Una alternativa es el motor más potente NICE ROX1000.
NICE Rox ROX600 es el sucesor del motor ROBO 500.
El motor NICE Rox ROX600 está diseñado para puertas correderas de hasta 600 kg de peso y con un ancho de paso de hasta 8 m (longitud máxima recomendada: 5 m). Tiene un interruptor electromecánico de parada. El motor es irreversible.
Características principales del motor ROX 600: El motor ROX 600 funciona a 230 V, es muy fácil de instalar y ofrece una gran fuerza. El motor permite ajustar manualmente las posiciones finales y ofrece posibilidades limitadas para conectar otros dispositivos y programarlo. Es un motor adecuado, por ejemplo, para una casa de campo o para lugares donde no se prevé conectarlo a un sistema domótico, sino que se busca más bien un equipo robusto que abra y cierre la puerta. Tiene una sola velocidad y el ajuste de fuerza es manual. No permite la apertura parcial. Se fabrica como sustituto de motores antiguos (NICE ROBO).
Todos los accesorios de los motores NICE ROBO son compatibles con los motores NICE ROX.
Por tanto, si sustituye un motor NICE ROBO por un NICE ROX, puede conservar todos los accesorios originales:
- fotocélulas
- lámpara intermitente
- selector de llave
- todos los transmisores
Otra ventaja es el receptor integrado, que funciona con código variable, pero también puede recibir señales de mandos antiguos con código fijo. Por tanto, funciona con los sistemas de codificación FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) y SMILO (SM2). Es adecuado para situaciones en las que se dispone de un gran número de mandos con código fijo.
Características técnicas de NICE ROX 600
| Alimentación | 230 V - 50/60 Hz |
|---|---|
| Potencia absorbida | 300 W |
| Consumo del motor | 1,4 A |
| Grado de protección | IP44 |
| Peso | 11 kg |
| Velocidad | 18 cm/s |
| Fuerza | 600 N |
| Peso máximo recomendado de la puerta | 400 kg |
| Peso máximo de la puerta | 600 kg |
| Temperatura de funcionamiento | -20 °C a +50 °C |
| Grado de protección | IP 44 |
| Central de control | ROA40R10 |
Manuales y documentos para descargar

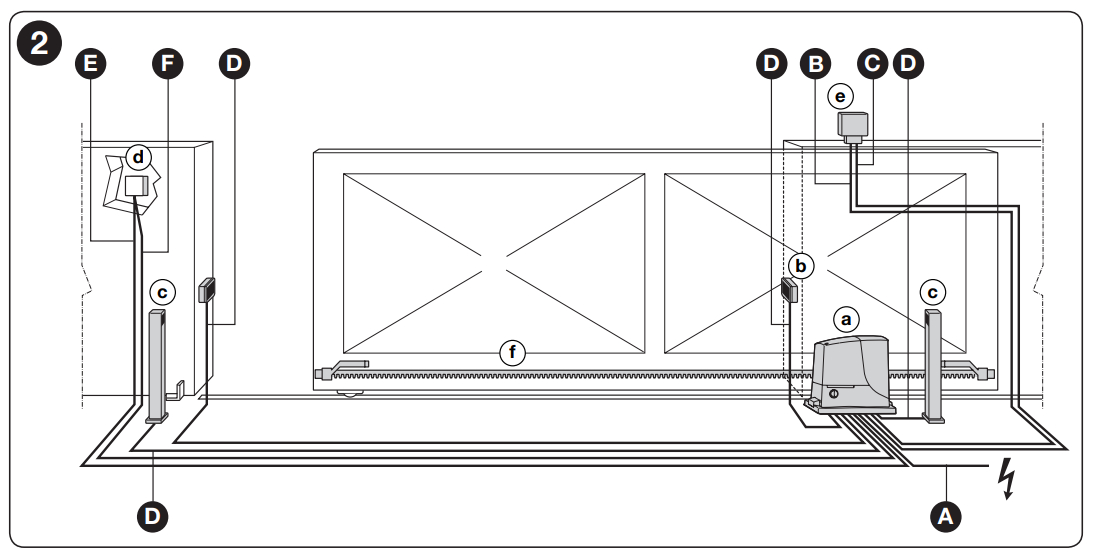

Tipos de cables eléctricos
| Conexión | Tipo de cable | Longitud máxima | |
|---|---|---|---|
| A | ALIMENTACIÓN | 3 x 1,5 mm² | 30 m * |
| B | LÁMPARA INTERMITENTE CON ANTENA | 1 cable: 2 x 1,5 mm² 1 cable coaxial tipo RG58 |
10 m 10 m (recomendado: < 5 m) |
| D | FOTOCÉLULAS | 1 cable: 2 x 0,25 mm² (TX) 1 cable: 4 x 0,25 mm² (RX) |
30 m 30 m |
| E-F | SELECTOR DE LLAVE | 2 cables: 2 x 0,5 mm² ** | 20 m |
** Si el cable de alimentación mide más de 30 m, se requiere un cable de mayor sección, por ejemplo, 3 x 2,5 mm², y es necesario disponer de una toma de tierra de protección cerca del motor.
** Los dos cables de 2 x 2,5 mm² pueden sustituirse por un único cable de 4 x 0,5 mm²

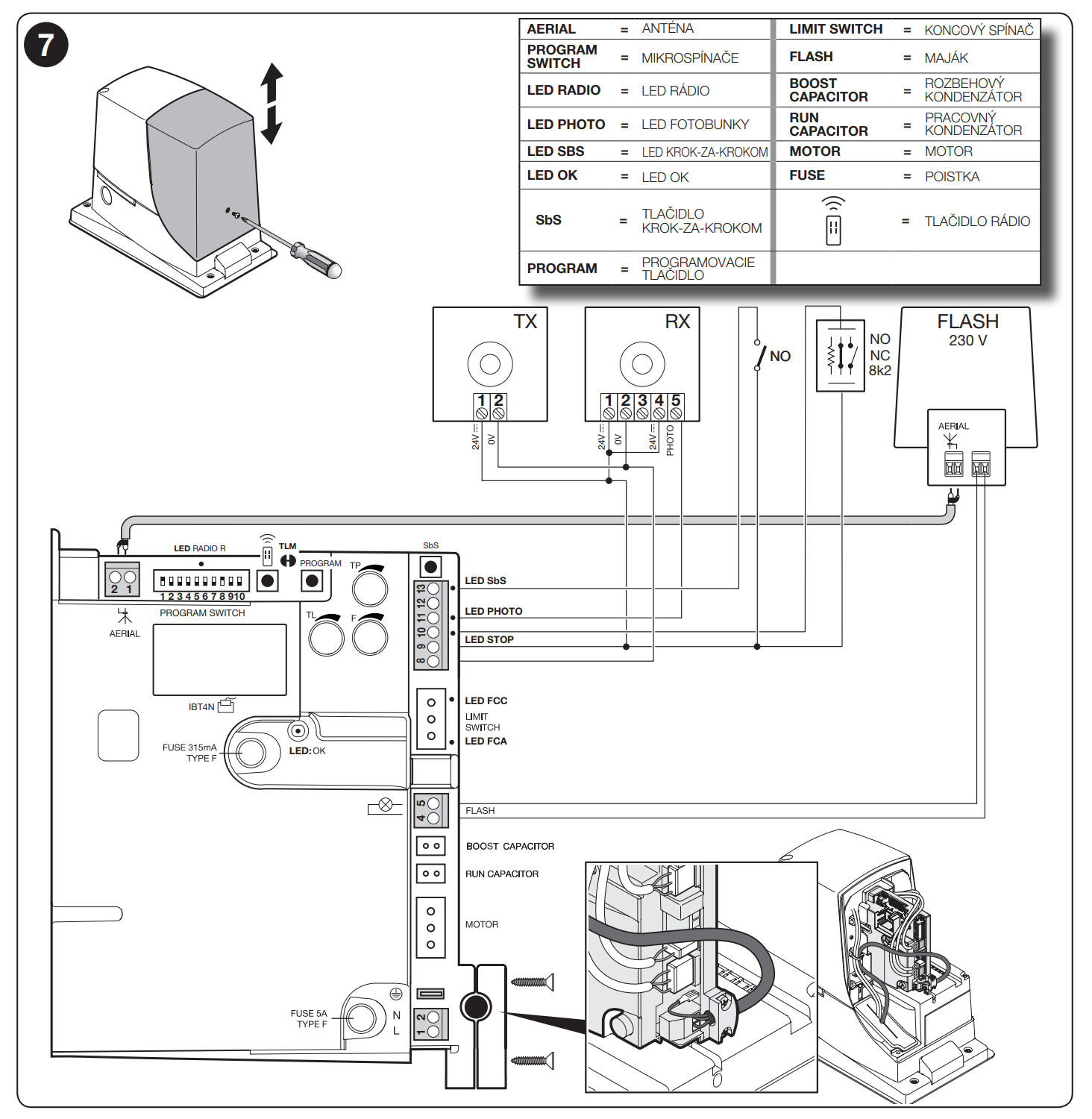

Conexión a la central de control
Añadir o retirar dispositivos
Es posible añadir o retirar dispositivos del sistema de automatización en cualquier momento. Se pueden conectar distintos tipos de dispositivos a la entrada STOP, tal como se describe en los apartados siguientes. Una vez realizados los cambios en la configuración del motor de la puerta automática, es necesario repetir el procedimiento de detección de dispositivos.
Entrada STOP
Entrada que provoca la parada inmediata de la maniobra, seguida de una breve inversión del sentido.
A la entrada se pueden conectar dispositivos con salida de contacto normalmente abierto (NO) o normalmente cerrado (NC), así como dispositivos con salida de resistencia constante de 8,2 kΩ, como los bordes sensibles. La central de control reconoce el tipo de dispositivo conectado a la entrada STOP durante la fase de detección de dispositivos.
Si se detecta un cambio respecto al estado registrado, el motor detiene la maniobra y efectúa una breve inversión del sentido. Con los ajustes adecuados, se puede conectar más de un dispositivo a la entrada STOP, incluso de distintos tipos:
- Se pueden conectar varios dispositivos NO en paralelo, sin límite de cantidad.
- Se pueden conectar varios dispositivos NC en serie, sin límite de cantidad.
- Se pueden conectar varios dispositivos de resistencia constante de 8,2 kΩ en cascada, con una única resistencia terminal de 8,2 kΩ.
- Se pueden combinar dispositivos NO y NC conectando los dos contactos en paralelo; sin embargo, debe conectarse una resistencia de 8,2 kΩ al contacto NC (también se pueden combinar así tres dispositivos: NO, NC y 8,2 kΩ).
Si la entrada STOP se utiliza para conectar dispositivos con función de seguridad, solo los dispositivos con salida de resistencia constante de 8,2 kΩ garantizan la categoría III de seguridad frente a fallos, conforme a la norma EN 13849-1.
Fotocélulas
Para añadir un par de fotocélulas, proceda de la siguiente manera: conecte la alimentación de los receptores (RX) directamente a los bornes 8 y 9.
La forma de conectar los transmisores depende de si se desea que las fotocélulas funcionen con la función Fototest activada o no.
Fototest es una función de la central de control que aumenta la fiabilidad de los dispositivos de seguridad y permite alcanzar la categoría II conforme a la norma EN 13849-1 para el conjunto formado por la central de control y las fotocélulas de seguridad.
Al iniciarse una maniobra, se comprueban los dispositivos de seguridad correspondientes y la maniobra solo comienza si todo está en orden.
Si la prueba da un resultado negativo (fotocélula cegada por el sol, cortocircuito en los cables, etc.), la central de control lo considera un fallo y no ejecuta la maniobra.
Para añadir un par de fotocélulas, conéctelas tal como se describe a continuación.

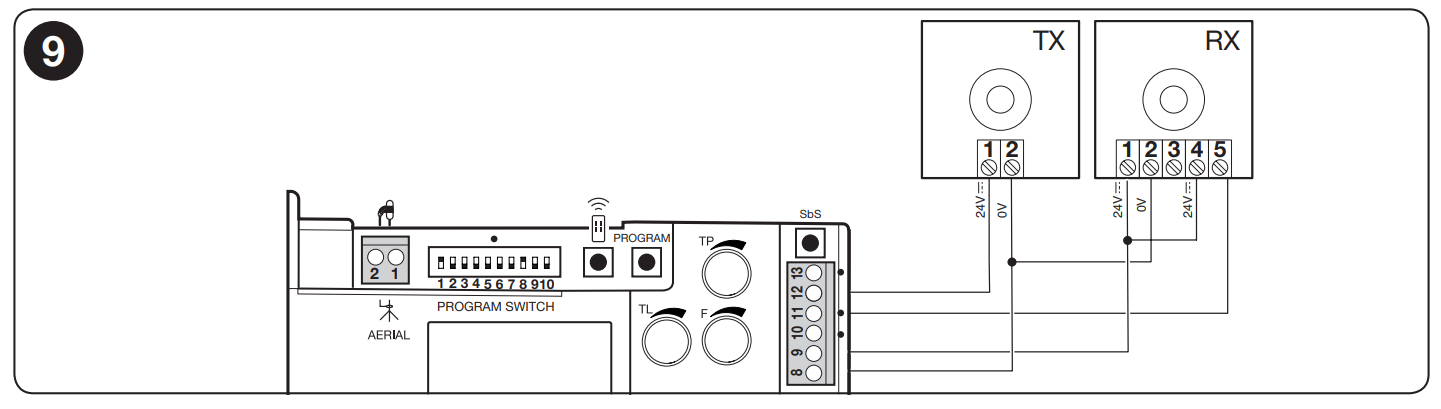

Conexión sin la función Fototest:
Conecte los receptores y los transmisores directamente a la salida para accesorios de la central de control (bornes 8 y 9).

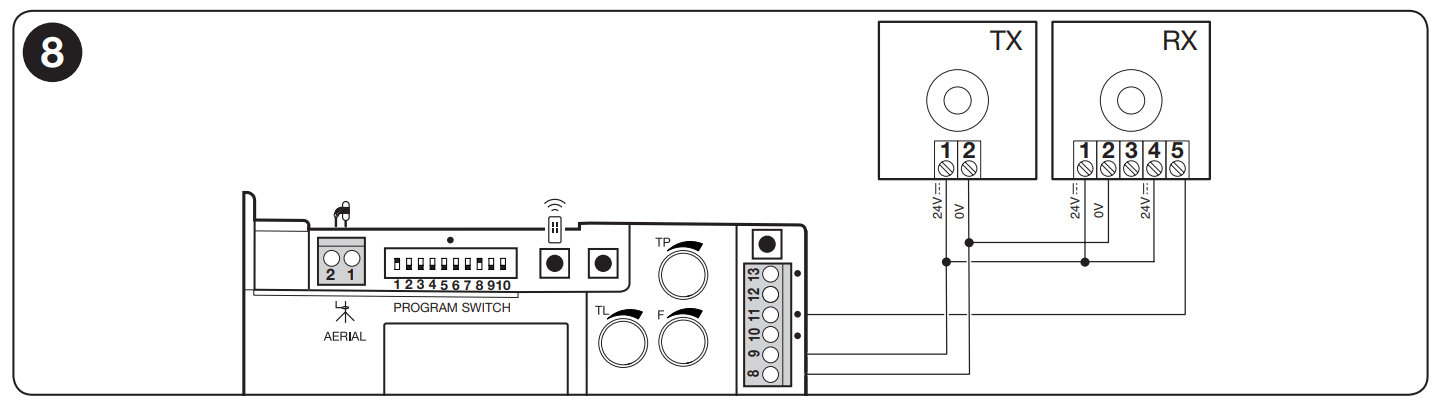

Conexión con la función Fototest:
Conecte los receptores directamente a la salida para accesorios de la central de control (bornes 8 y 9). La alimentación de los transmisores de las fotocélulas no se toma de la salida para accesorios, sino de la salida Fototest entre los bornes 8 y 12. La corriente máxima que se puede extraer de la salida Fototest es de 100 mA.
Para utilizar la función Fototest, es necesario activar la sincronización, tal como se indica en las instrucciones de montaje de las fotocélulas.
