Descripción del producto NICE ROX 1000 - accionador independiente para puertas correderas (A)
¡Hay un reemplazo disponible!
NICE Rox ROX1000 ha sido sustituido por un modelo más nuevo NICE ROBO1000.
NICE ROX1000 es un motor electromecánico independiente para puerta corredera con motor de 230 V CA, unidad de control integrada ROA40R10 y receptor de radio. La puerta se detiene mediante finales de carrera mecánicos accionados por placas en la cremallera. Es irreversible; en caso de corte de corriente, se desbloquea con una llave.
¿Para qué puerta corredera es adecuado el ROX1000?
Para puertas de hasta 1 000 kg y 8 m si se respetan las condiciones de montaje y funcionamiento. Para una selección habitual, se recomienda una longitud máxima de 5 m; para puertas más largas, deben evaluarse por separado la resistencia, el número de ciclos y la inercia. El peso por sí solo no garantiza la idoneidad.
La puerta debe moverse manualmente con suavidad, sin atascarse ni desplazarse por sí sola. La fuerza necesaria tanto para arrancarla como para moverla no debe superar el 25 % de la fuerza disponible de la versión concreta del motor. El motor no sustituye la reparación de las ruedas, la guía ni una cremallera torcida.
| Longitud de la puerta | Máximo de ciclos/h | Máximo de ciclos consecutivos |
|---|---|---|
| Hasta 4 m | 40 | 20 |
| Más de 4 y hasta 6 m | 25 | 13 |
| Más de 6 y hasta 8 m | 20 | 10 |
La tabla se aplica al ROX1000 de 230 V en las condiciones especificadas en el manual del motor. El valor nominal es de 20 ciclos/h y el funcionamiento continuo máximo es de 4 minutos. Un ciclo comprende una apertura y un cierre; una mayor resistencia o temperatura puede reducir el tiempo de funcionamiento permitido.
ROA40R10 y diferencias respecto a las placas antiguas
Los siguientes procedimientos son para ROA40R10 con botón PROGRAM, conector IBT4N y 10 interruptores DIP. La placa ROA39, de una versión anterior, tiene funciones diferentes. Antes de realizar ajustes, compruebe la identificación de la placa debajo de la cubierta.
La ROA40R10 permite ajustar manualmente la fuerza y el tiempo de funcionamiento, el cierre automático y, opcionalmente, el arranque lento y la desaceleración, además de una apertura parcial para peatones. La velocidad del movimiento principal no se puede regular de forma continua. Las órdenes pueden enviarse mediante un contacto libre de potencial SbS; para la configuración profesional, está disponible IBT4N con OVIEW.

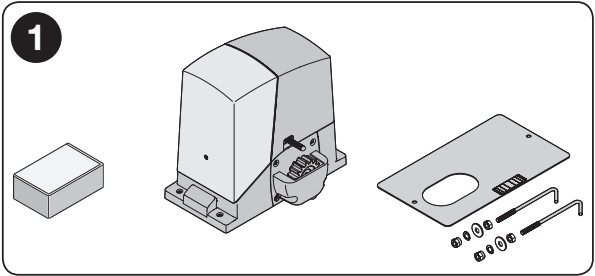

Contenido del motor independiente
Un motor ROX1000 con electrónica y receptor integrados, placa de cimentación, anclajes y elementos de fijación según la imagen, llaves de desbloqueo y placas para los finales de carrera. El mando, las fotocélulas, la luz intermitente y la cremallera se seleccionan por separado o como parte de un kit.
Kits ROX1000
| Kit | Equipamiento |
|---|---|
| Kit B | Motor y mando FLO2R-S |
| Kit C | Además, fotocélulas EPM |
| Kit D | Además, EPM y luz intermitente ELAC |
| Kit E | EPM y 4 × cremallera LZ-1-1 |
| Kit F | EPM, ELAC y 4 × cremallera LZ-1-1 |
Cada uno de los kits indicados incluye un motor y un FLO2R-S. Ajuste la cantidad de cremallera a todo el recorrido de la puerta, incluido el saliente; es posible que las cuatro piezas del kit no sean suficientes para todas las puertas.
Montaje del motor y de la cremallera
El montaje, la conexión eléctrica y las pruebas deben realizarlos técnicos cualificados. Desconecte la alimentación eléctrica antes de realizar los trabajos. La base debe ser firme y estar nivelada, en un lugar no inundable. La puerta necesita topes firmes en ambos extremos, una guía y protección contra el descarrilamiento o la elevación.

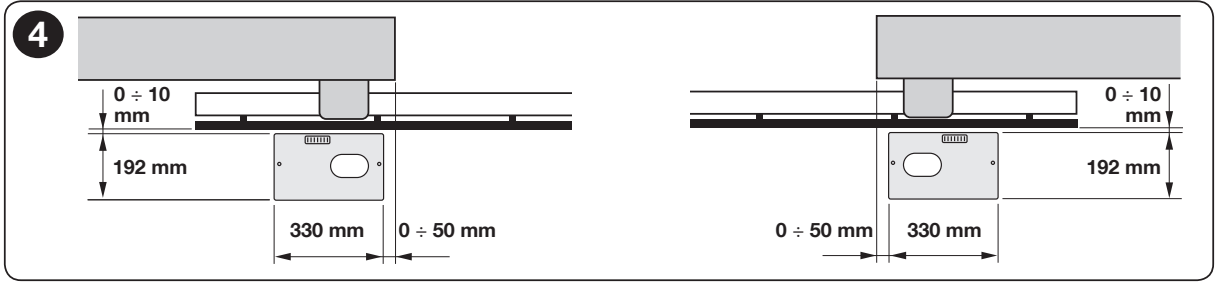

- Prepare la base, los tubos pasacables y la posición conforme a la cremallera. El motor y la placa de cimentación deben quedar paralelos a la hoja de la puerta.

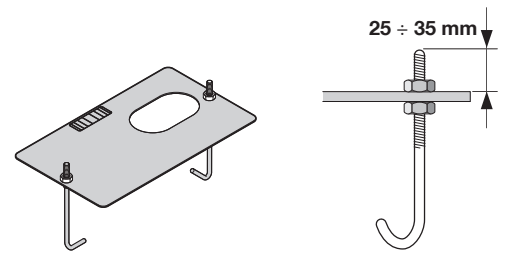

- Fije los dos anclajes a la placa con una tuerca por arriba y otra por abajo. Deje que la rosca superior sobresalga 25–35 mm como se muestra en la imagen.
- Nivele la placa y fíjela con hormigón. Deje que el hormigón fragüe correctamente antes de montar el motor.
- Coloque el motor y las arandelas, y apriete las tuercas solo ligeramente por ahora. Ajuste la altura con los tornillos de regulación.

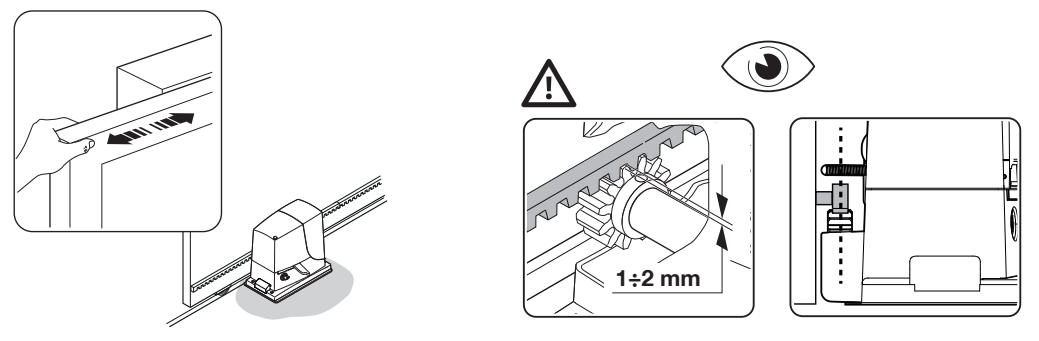

- Desbloquee el motor. Fije la cremallera por tramos mientras mueve la puerta manualmente, para mantenerla alineada.
- A lo largo de todo el recorrido, deje entre la cremallera y el piñón una holgura de 1–2 mm. El peso de la puerta no debe descansar sobre el motor. Solo después de comprobar manualmente todos los tramos, apriete definitivamente las tuercas y coloque las tapas.

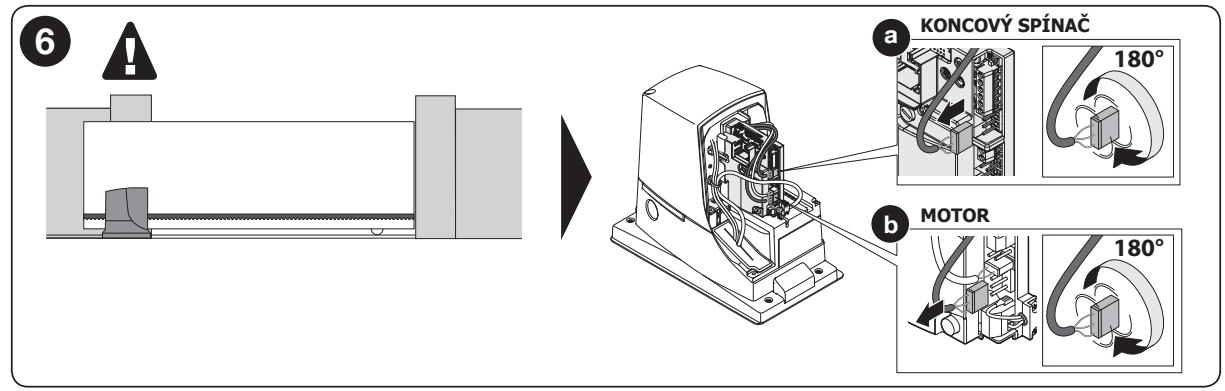

Montaje a derecha o izquierda
De fábrica, el accionamiento está preparado para el montaje a la derecha, según el dibujo. Para el montaje a la izquierda, con la alimentación desconectada, el técnico gira el conector del motor y el de los finales de carrera 180° tal como se muestra en la imagen. No se trata de intercambiar el conductor de protección PE ni la alimentación de red.

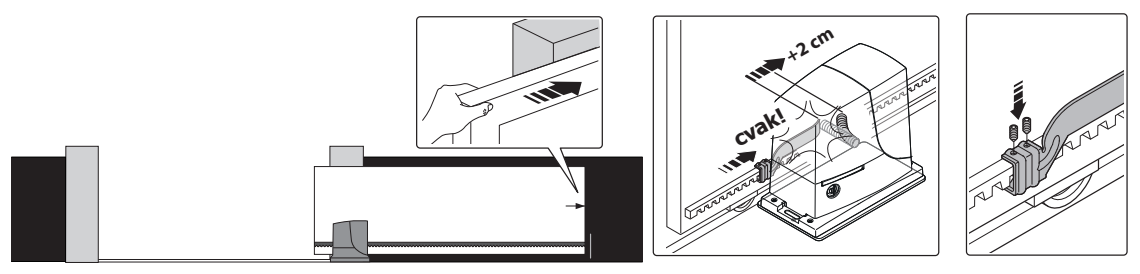

Ajuste de los finales de carrera
- Con la alimentación desconectada y el motor desbloqueado, abra la puerta manualmente de modo que quede a 2–3 cm del tope mecánico fijo.
- Deslice la placa de activación de apertura por la cremallera hasta que se active el final de carrera y oiga un clic.
- Desde ese punto, deslícela al menos 2 cm más en la misma dirección y fíjela con tornillos.
- Repita el mismo procedimiento en el lado de cierre.
- Tras probar el motor, compruebe que la puerta se detenga de forma segura, teniendo en cuenta la inercia. El final de carrera no sustituye al tope fijo.

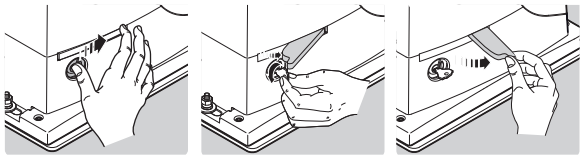

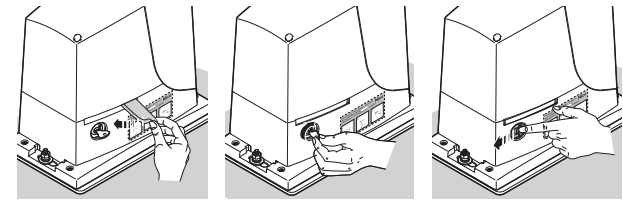

Apertura manual en caso de corte del suministro eléctrico
- Detenga la puerta, desconecte la alimentación y sujétela para evitar que se mueva por sí sola.
- Deslice la tapa de la cerradura, introduzca la llave y gírela tal como se muestra en la imagen. Extraiga la palanca de desbloqueo.
- Mueva la puerta manualmente. Asegúrese de que todo el paso esté despejado y de que la hoja sea estable.
- Para volver al modo normal, empuje la palanca, bloquee el mecanismo, retire la llave y cierre la tapa. Compruebe que el accionamiento esté bloqueado antes de enviar una orden automática.
Tipos de cables eléctricos
| Circuito | Tipo de cable | Longitud máxima |
|---|---|---|
| A: alimentación | 3 × 1,5 mm² | 30 m |
| B: luz intermitente | 2 × 1,5 mm² | 10 m |
| C: antena | Coaxial RG58 | 10 m; se recomienda menos de 5 m |
| D: fotocélulas TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F: selector de llave | 2 cables de 2 × 0,5 mm² o uno de 4 × 0,5 mm² | 20 m |
Para una alimentación de red de más de 30 m, use una sección mayor, por ejemplo 3 × 2,5 mm², y realice la puesta a tierra de protección de la automatización conforme al manual. El accionamiento es de clase I y requiere PE. Separe los cables de potencia de los de señal y protéjalos contra tirones y la entrada de agua.

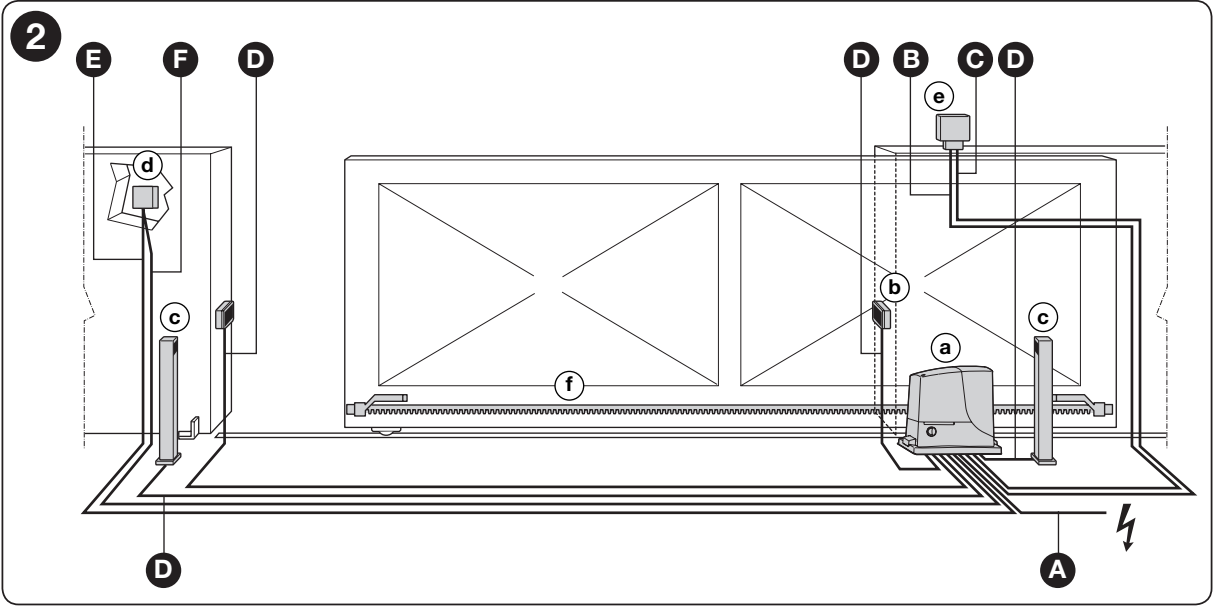

Las letras minúsculas identifican los dispositivos: a, motor; b, fotocélulas; c, sus columnas; d, selector de llave o teclado; e, luz intermitente; y f, cremallera.

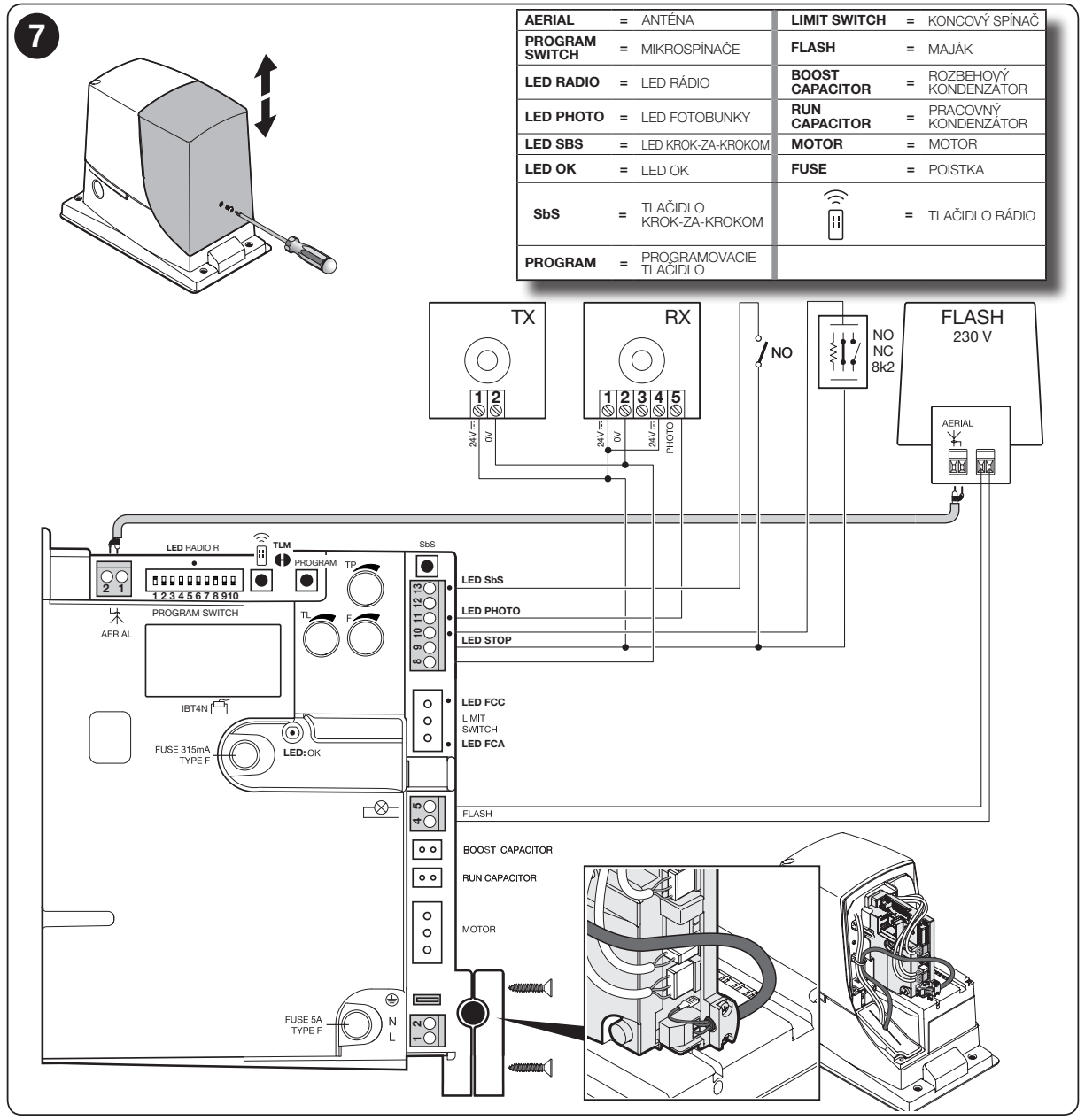

Conexión de ROA40R10 y polaridad
| 8 / 9: accesorios | 8 = − (0 V), 9 = +24 V CC, tolerancia ±10 %, consumo total máximo de 100 mA. |
|---|---|
| 9 / 10: STOP | Entrada programable NO, NC o 8,2 kΩ; más detalles a continuación. |
| 9 / 11: PHOTO | Contacto NC libre de potencial de las fotocélulas. Si se interrumpe el cierre, invierte el movimiento. |
| 8 / 12: Phototest | 8 = negativo, 12 = positivo conmutado para TX, máximo 100 mA. RX permanece conectado a 8−/9+. |
| 9 / 13: SbS | Orden paso a paso mediante contacto NO libre de potencial. No aplique tensión externa a la entrada. |
| 4 / 5: FLASH | 230 V CA, luz intermitente con intermitencia propia, máximo 60 W; por ejemplo, NICE ELAC. La CA no tiene polaridad positiva/negativa. ELDC no debe conectarse a esta salida. |
| 1 / 2: antena | Entrada coaxial del receptor integrado. Conecte el conductor central y la malla según el esquema; no se trata de una alimentación +/−. |
Deje unos 20–30 cm de cable sobrante bajo la tapa y fíjelo correctamente. Una vez terminadas las pruebas, coloque la tapa y apriete el tornillo. Las salidas del motor y de los condensadores no sirven para alimentar accesorios.
Fotocélulas EPM y Phototest
ROX utiliza fotocélulas convencionales con relé, por ejemplo, NICE EPM. Las EPMB de dos hilos no se conectan directamente como BlueBUS. En las EPM, los terminales de alimentación de TX y RX son 1 positivo / 2 negativo. Conecte el contacto de salida de RX 4 COM → 9 y 5 NC → 11 en la placa de control.

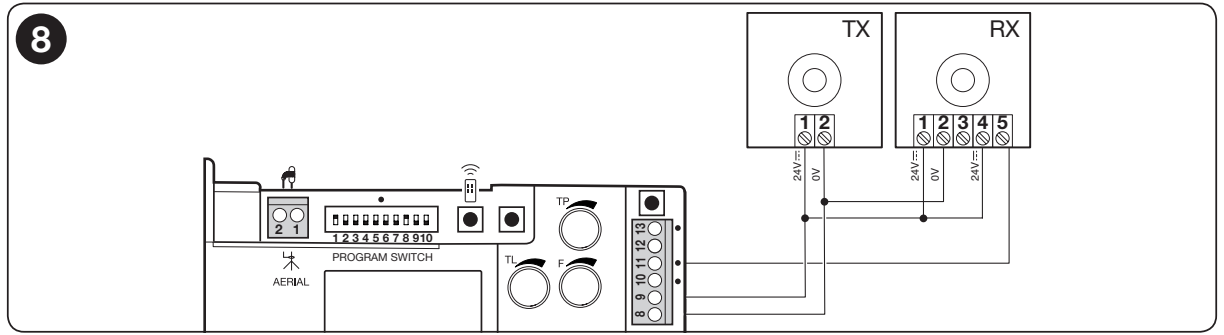

Sin la función Phototest
Alimente TX y RX desde 9+ y 8−. Conecte el contacto NC del receptor entre 9 y 11.

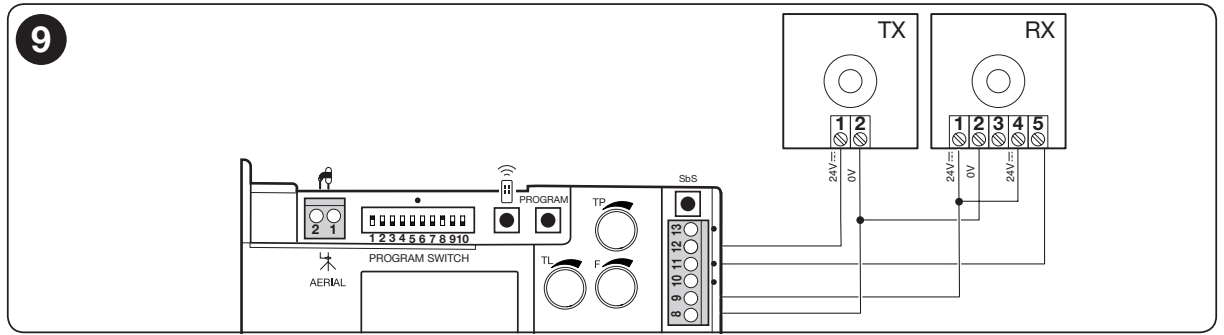

Con la función Phototest
RX permanece conectado a 9+ / 8−, TX se alimenta desde la salida conmutada 12+ / 8−. Antes del movimiento, la central comprueba la respuesta de las fotocélulas; si la prueba falla, la puerta no se pone en marcha. En el caso de EPM alimentados con esta tensión continua, deje el puente SYNC en su estado original; el modo de sincronización EPM está previsto para alimentación de corriente alterna. Tras la modificación, realice la detección de dispositivos.
Durante la prueba, interrumpa el haz junto al emisor, junto al receptor y en el punto medio. El técnico comprobará la respuesta durante el cierre y, si la función DIP6 está activada, también durante la apertura.
Entrada STOP y adición de dispositivos
Al realizar el aprendizaje, la entrada STOP en 9/10 reconoce contactos NO, NC o una resistencia de 8,2 kΩ. Cualquier cambio respecto al estado aprendido provoca la parada y una breve inversión del movimiento. Después de añadir o retirar un dispositivo STOP, o de cambiar PHOTO, vuelva a realizar el aprendizaje.
- Los contactos NO se conectan en paralelo.
- Los contactos NC se conectan en serie.
- Los bordes resistivos se conectan según sus instrucciones, con una resistencia terminal resultante de 8,2 kΩ.
- En una combinación de NO y NC, la rama NC en paralelo se conecta a través de una resistencia de 8,2 kΩ. Esta combinación debe ser diseñada por un técnico en función de la función de seguridad.
Para una función de seguridad de categoría III, el fabricante condiciona esta conexión al uso de dispositivos con una resistencia constante de 8,2 kΩ. Un simple puente o contacto no sustituye la evaluación del conjunto completo. Phototest permite un control más avanzado de las fotocélulas según la conexión correspondiente; después de cada intervención, vuelva a comprobar la seguridad.
Primera puesta en marcha y detección de dispositivos
- Con la alimentación desconectada, compruebe la red/PE, el montaje a derecha o izquierda, las pletinas de los finales de carrera, STOP y las fotocélulas.
- Desplace manualmente la puerta aproximadamente hasta la mitad del recorrido y bloquee el accionamiento. Despeje el paso y conecte la alimentación.
- En condiciones normales de reposo, el LED OK debe parpadear en verde una vez por segundo. PHOTO y STOP deben estar encendidos; FCA/FCC están encendidos cuando los finales de carrera no están activados, y el indicador correspondiente se apaga al activarse.
- Mantenga pulsado PROGRAM. Tras unos 3 s, OK empezará a parpadear rápidamente; mantenga pulsado el botón.
- Espere hasta que STOP esté encendido y OK permanezca iluminado en verde. Suelte PROGRAM en un plazo de 10 s. Tres destellos verdes confirman que el aprendizaje se ha completado correctamente; cinco destellos rojos indican que ha fallado.
- Con una orden breve, compruebe el sentido correcto del movimiento y el funcionamiento de los finales de carrera. Si se produce un error, detenga el movimiento y desconecte la alimentación antes de reparar el equipo.
- Ajuste TL/TP/F y las funciones deseadas. Repita el aprendizaje tras cambiar DIP1/2 o el cableado de STOP/PHOTO y, a continuación, realice las pruebas completas.
La detección de dispositivos identifica las entradas de seguridad. El recorrido de movimiento se ajusta mediante las pletinas de los finales de carrera y el tiempo de trabajo TL.
Ajustes TL, TP, F e interruptores DIP
| TL – tiempo de trabajo | Ajústelo para cubrir el recorrido completo, con un margen de aproximadamente 2–3 s. Si se utiliza la ralentización, ajuste el tiempo de modo que esta empiece aproximadamente 50–70 cm antes del final de carrera. |
|---|---|
| TP – pausa | Determina el tiempo de espera antes del cierre automático en modo automático. |
| F – fuerza | Ajusta la potencia del motor. El técnico debe modificar este ajuste midiendo las fuerzas y comprobando las protecciones; no debe utilizarse para solucionar problemas de una puerta que se atasca. |
El modo semiautomático viene configurado de fábrica como predeterminado: DIP1 ON, DIP2–10 OFF. Cambie la posición de los interruptores con la alimentación desconectada.
| DIP1 | DIP2 | Modo |
|---|---|---|
| OFF | OFF | Manual: movimiento solo mientras se mantiene pulsada la orden |
| ON | OFF | Semiautomático |
| OFF | ON | Automático con pausa TP |
| ON | ON | Automático + cierre siempre; tras restablecerse la alimentación, cierra después de 5 s |
| DIP | Función cuando está en ON |
|---|---|
| 3 | Modo residencial/condominio: las órdenes durante la apertura no la interrumpen; no se aplica al control manual. |
| 4 | Preaviso intermitente de 5 s; en modo manual, 2 s. |
| 5 | Cierre tras liberar la fotocélula: en modo automático, reduce la pausa a 5 s; en modo semiautomático, una activación durante el cierre puede provocar el cierre tras el tiempo TP. |
| 6 | Las fotocélulas también actúan durante la apertura. |
| 7 | Arranque suave. |
| 8 | Ralentización al final del recorrido; también reduce el par disponible y requiere un ajuste correcto de TL. |
| DIP9 | DIP10 | Frenado |
|---|---|---|
| OFF | OFF | Desactivado |
| OFF | ON | Suave |
| ON | OFF | Medio |
| ON | ON | Fuerte |
Con DIP8 activado, la velocidad durante la ralentización baja al 30 % del valor nominal y el par del motor se reduce aproximadamente un 70 %. Si la puerta requiere un par elevado, puede detenerse durante esta fase; el técnico debe comprobar que llega de forma fiable al final de carrera.
Después de cambiar DIP1/2, realice el aprendizaje de dispositivos. La intervención en el puente TLM y los ajustes de servicio avanzados deben realizarlos técnicos siguiendo el manual de instalación.
Receptor integrado y emparejamiento de mandos
El receptor de 433,92 MHz es compatible con FLO, FLOR, O-CODE y HCS SMILO. El primer mando memorizado determina la familia de códigos; los demás deben ser compatibles con ella. No se pueden combinar familias distintas solo porque utilicen la misma frecuencia.
Algunos modelos compatibles son FLO2R-S, FLO4R-S, FLO2, FLO4 y SMILO SM2. FLO utiliza código fijo; FLOR y SMILO, código evolutivo. Al sustituir un RO500 antiguo, compruebe primero la familia de los mandos que se utilizan.
Modo 1: memorización del mando completo
- Mantenga pulsado el botón de la placa RADIO durante aproximadamente 4 s, hasta que se encienda el LED de radio; después, suéltelo.
- En los siguientes 10 s, mantenga pulsado cualquier botón del mando que desea memorizar durante aproximadamente 3 s. Tres destellos del LED confirman la memorización.
- Se puede memorizar otro mando de la misma familia durante el siguiente intervalo de 10 segundos; de lo contrario, espere a que finalice el proceso.
En el ROA40R10, los botones se asignan así en el modo 1: 1 paso a paso, 2 apertura parcial, 3 apertura, 4 cierre. Los mandos de uno y dos botones solo disponen de los primeros comandos correspondientes.
Modo 2: botón individual
Pulse brevemente RADIO para seleccionar el comando: 1 vez, paso a paso; 2 veces, apertura parcial; 3 veces, apertura; 4 veces, cierre; 5 veces, STOP. El número de destellos debe corresponder a la selección. En los siguientes 10 s, mantenga pulsado el botón deseado del mando durante aproximadamente 3 s; tres destellos confirman la memorización.
Un destello rápido indica que el código ya está memorizado; seis, que la familia no es compatible; y ocho, que la memoria está llena. El receptor puede memorizar hasta 100 mandos en el modo 1. Encontrará otros procedimientos en el manual de emparejamiento de mandos NICE.
Borrado de los mandos a distancia
Con la memoria de radio desbloqueada, mantenga pulsado RADIO: el LED se encenderá, se apagará y emitirá tres destellos. Suéltelo durante el tercer destello. Cinco destellos confirman el borrado de todos los mandos. Esto no restablece los ajustes del accionamiento. Si la memoria está bloqueada, siga el procedimiento de desbloqueo del manual de instalación.
Accesorios y sustitución de un ROBO antiguo
Al sustituir el NICE ROBO RO500 a menudo se pueden conservar los accesorios existentes, pero un técnico debe comprobar la tensión, el consumo, el tipo de contacto y la codificación.
| Fotocélulas | EPM o un par NC de relé adecuado. Con una alimentación de 24 V DC, respete la polaridad y el límite de corriente. |
|---|---|
| Luz intermitente | ELAC en FLASH 230 V AC. No se puede conectar directamente una luz intermitente antigua de 12/24 V a esta salida. |
| Interruptor de llave / módulo externo | Contacto NO libre de potencial en 9/13. La alimentación del módulo externo debe cumplir sus requisitos y respetar el límite de 100 mA. |
| Cremallera | Módulo 4, longitud adecuada y holgura de 1–2 mm. Compruebe también el desgaste y la altura de la cremallera existente. |
| Servicio técnico | IBT4N con OVIEW. Desconecte la alimentación antes de realizar la conexión. |
Para integrar el sistema con un sistema inteligente, es necesario comprobar el módulo concreto y los comandos requeridos. El receptor ROX no dispone de un conector para el OXIBD enchufable; no es posible transferir automáticamente las funciones de los accionamientos BlueBUS más recientes.
Diagnóstico del ROA40R10
| LED OK | Significado y procedimiento |
|---|---|
| Apagado | Compruebe la alimentación y los fusibles; elimine cualquier cortocircuito antes de cambiar un fusible. |
| Verde, una vez por segundo | Estado normal de disponibilidad. Dos destellos verdes rápidos indican un cambio en una entrada. |
| 1 destello rojo | Aprendizaje fallido o cambio de DIP1/2: compruebe las entradas y repita el aprendizaje. |
| 2 destellos rojos | PHOTO impide el movimiento; retire el obstáculo y compruebe las fotocélulas. |
| 4 destellos rojos | Se ha activado STOP; compruebe el dispositivo de seguridad. |
| 5 destellos rojos | Error en los parámetros internos. Espere al menos 30 s; si el fallo persiste, solicite asistencia técnica y restablezca los ajustes. |
| 7 destellos rojos | Error del circuito interno o cambio de modo. Desconecte la alimentación y compruebe el estado y los ajustes; si el problema se repite, solicite asistencia técnica. |
| 8 destellos rojos | Hay activo un comando que impide otro movimiento; compruebe el mando o el contacto. |
En PHOTO y STOP, un LED encendido indica que la entrada está lista; si está apagado, indica una activación o un error. SbS permanece encendido mientras se ejecuta el comando. FCA/FCC se apagan cuando se activa el correspondiente final de carrera. Si OK permanece encendido en rojo o verde fuera del aprendizaje, es necesario comprobar si hay un fallo.
Restablecimiento de los ajustes
El restablecimiento debe realizarlo un técnico, una vez identificada la causa del fallo. Con el motor parado, desconecte la alimentación, mantenga pulsado PROGRAM y vuelva a conectar la alimentación. Cuando OK se encienda y se apague, se producirán tres destellos; suelte PROGRAM durante el tercero. Cinco destellos confirman el restablecimiento.
Este procedimiento no borra los mandos, pero desbloquea la memoria de radio. Antes de volver a utilizar el sistema, configure de nuevo las funciones, realice el aprendizaje de los dispositivos y efectúe las comprobaciones. Para borrar los mandos se utiliza el botón RADIO específico.
Pruebas, uso y mantenimiento
Antes de entregar la instalación, el técnico comprobará repetidamente todo el recorrido, los finales de carrera y los topes fijos, el desbloqueo y las fotocélulas/Phototest y STOP, y medirá las fuerzas de impacto. Comprobará que la puerta no genere movimientos peligrosos tras un corte de corriente o un cambio de modo.
Realice el mantenimiento, como máximo, cada 6 meses o 20 000 maniobras, lo que ocurra primero. Compruebe los anclajes, la cremallera y su holgura, las ruedas, las guías, la corrosión, los cables, el desbloqueo y todos los dispositivos de protección. Desconecte la red eléctrica antes de trabajar.
No entre en el paso mientras la puerta esté en movimiento y no permita que los niños jueguen con la puerta ni con los mandos. Si la hoja incorpora una puerta peatonal, al abrirla debe bloquearse el arranque del motor. Si se produce un ruido inusual o un fallo, detenga la automatización, desbloquee la puerta de forma segura y póngase en contacto con el servicio técnico. No puentee las entradas de seguridad. Si la puerta es el único acceso, prevea cómo acceder al desbloqueo durante la instalación.
Datos técnicos del ROX1000
| Motor / alimentación | 230 V AC, 50/60 Hz |
|---|---|
| Potencia absorbida | 350 W |
| Par nominal / máximo | 9 / 24 Nm |
| Fuerza | Nominal: 250 N; máxima: 670 N |
| Velocidad | 8,5 m/min nominal; 11 m/min en vacío |
| Peso / longitud máximos | 1 000 kg / 8 m en las condiciones indicadas anteriormente |
| Funcionamiento nominal | 20 ciclos/h; máximo de 4 minutos de funcionamiento continuo |
| Piñón | Z15, módulo 4, paso entre dientes 12,5 mm, diámetro 60 mm |
| Temperatura de funcionamiento | −20 a +55 °C |
| Grado de protección / clase eléctrica | IP44 / I, conductor de protección PE |

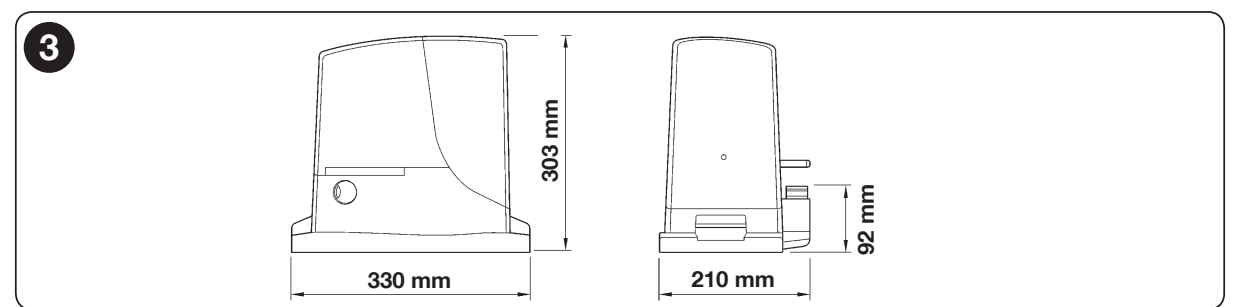

| Dimensiones / peso | 330 × 210 × 303 mm / 11 kg |
| Unidad de control | NICE ROA40R10 con receptor integrado de 433,92 MHz |
Para verificar la selección, envíenos la longitud, el peso, fotos de la guía y el número de ciclos previsto. Contáctenos.
