Conexión del receptor externo NICE OX2 al accionador
Nota: Esta página también es válida para NICE SMX2R, NICE OX2FM .
¿Qué encontrarás aquí?

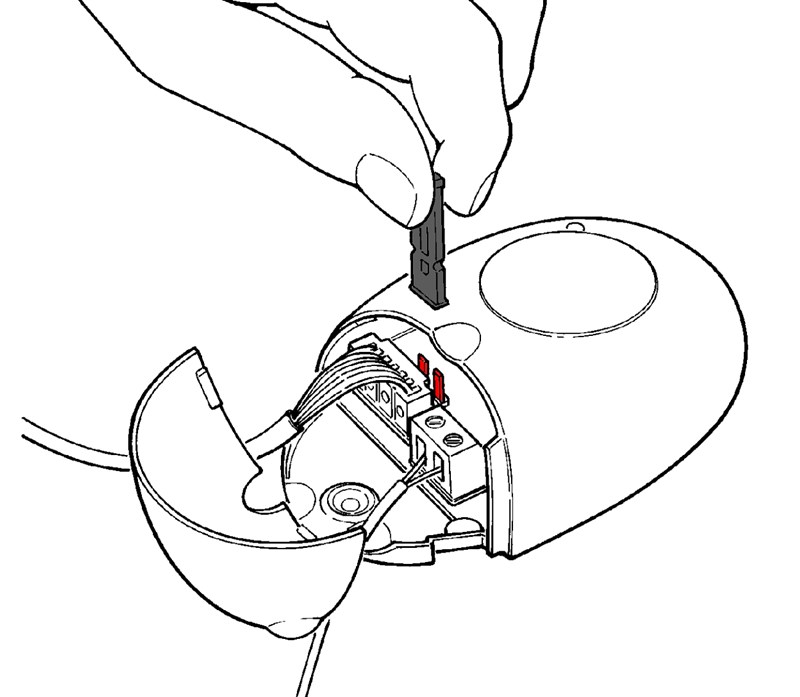

El dispositivo se suministra con el cableado preparado, que solo hay que conectar a la fuente de alimentación (12 V o 24 V de corriente continua o alterna). El tipo de alimentación se selecciona mediante un puente, según la tabla siguiente:
 |
Puente | Tipo de alimentación | Rango de tensión |
|---|---|---|---|
| no está insertado | 24 V CA/CC | 18–28 V | |
| está insertado | 12 V CA/CC | 10–18 V |
Conexión eléctrica

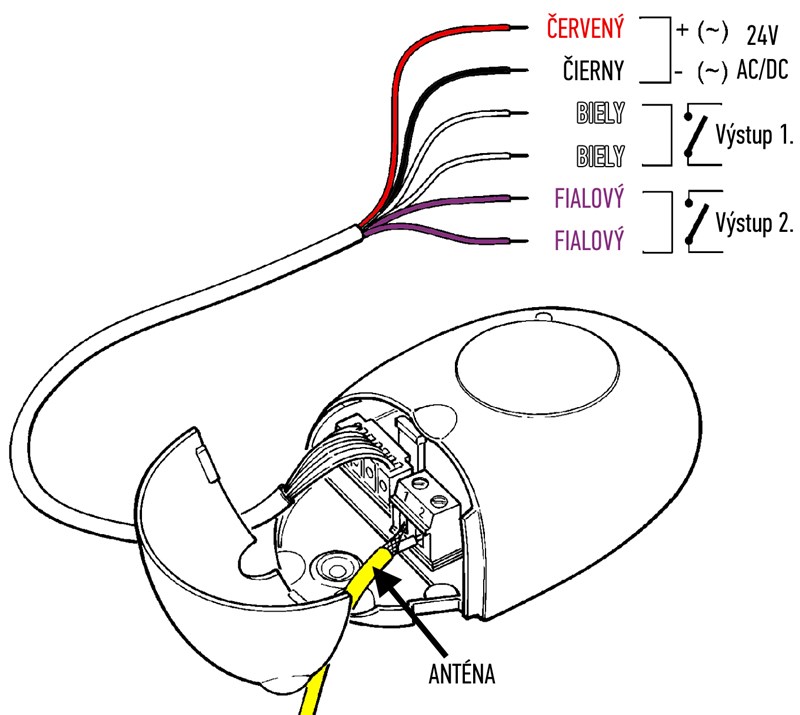

El receptor incluye cableado para la alimentación, las salidas de los dos relés y la entrada de antena:
| Color del cable | Entrada/salida | Descripción |
|---|---|---|
| Rojo/negro | Alimentación | El rojo es el positivo y el negro, el negativo. Si utiliza corriente alterna, no importa. |
| Blanco/blanco | Salida del relé 1. es decir, control con el botón 1. |
Para contactos normalmente abiertos (NO). Si desea utilizar contactos normalmente cerrados (NC), siga estos pasos. |
| Violeta/violeta | Salida del relé 2. es decir, control con el botón 2. |
Para contactos normalmente abiertos (NO). Si desea utilizar contactos normalmente cerrados (NC), siga estos pasos. |
| Amarillo | Antena | La antena es opcional; puede dejar el receptor únicamente con el cable suministrado. El alcance será de aprox. 40-50 m. |
Conexión de la primera salida de control (cables blancos)
Primera salida de relé de OX2 (interruptor 1 - cables blancos) se conecta a los bornes de la unidad de control a la misma entrada a la que conectaría un pulsador cableado. Estas entradas suelen identificarse con:
- un pictograma de interruptor
- GND + PB (Ground + Push Button)
- START
- SBS (Step By Step)
A continuación, puede emparejar los mandos con el receptor externo NICE OX2 siguiendo estos pasos:
- Pulse una vez el botón del OX2; el LED situado al lado empezará a parpadear a intervalos de un segundo.
- En un plazo de 10 segundos, mantenga pulsado el botón del mando con el que desea controlar la puerta hasta que el LED del OX2 parpadee 3 veces de forma prolongada (aprox. 3 segundos) y, a continuación, suéltelo.
- Espere a que el LED del OX2 termine de parpadear y listo. Al pulsar repetidamente el botón del mando, debería poder abrir, cerrar y detener la puerta.
Conexión opcional de la segunda salida de control (cables violetas)
Si su unidad de control dispone de otra entrada (por ejemplo, para abrir el paso peatonal), o desea controlar otro dispositivo, también puede conectar opcionalmente la segunda salida de relé del OX2 (interruptor 2 - cables violetas). En ese caso, el procedimiento para emparejar el botón del mando con los cables violetas es el siguiente:
- Pulse dos veces el botón del OX2; el LED situado al lado empezará a parpadear secuencia: dos destellos, pausa, dos destellos
- En un plazo de 10 segundos, mantenga pulsado el botón del mando con el que desea controlar la puerta hasta que el LED del OX2 parpadee 3 veces de forma prolongada (aprox. 3 segundos) y, a continuación, suéltelo.
- Espere a que el LED del OX2 termine de parpadear y listo. Con el botón del mando debería poder accionar la salida de los cables violetas.
Uso con contactos normalmente cerrados (NC)
El receptor está diseñado de serie para contactos normalmente abiertos (NO), lo que significa que, al enviar una orden con el mando a distancia, cierra el circuito durante aprox. 300 ms y, de este modo, ordena al dispositivo controlado que se active. Si necesita el funcionamiento inverso, es decir, que al enviar una orden el circuito cerrado se abra durante aprox. 300 ms, siga estos pasos:

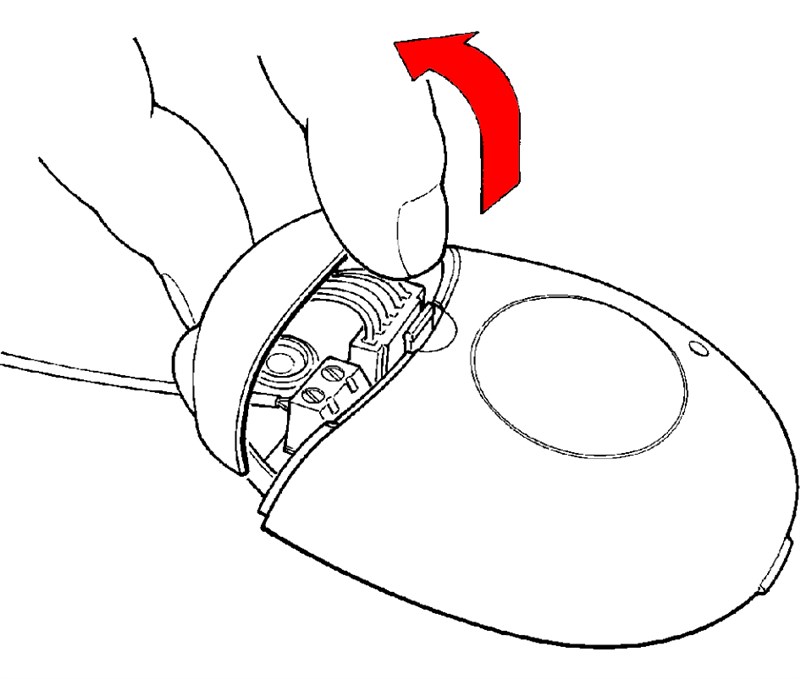

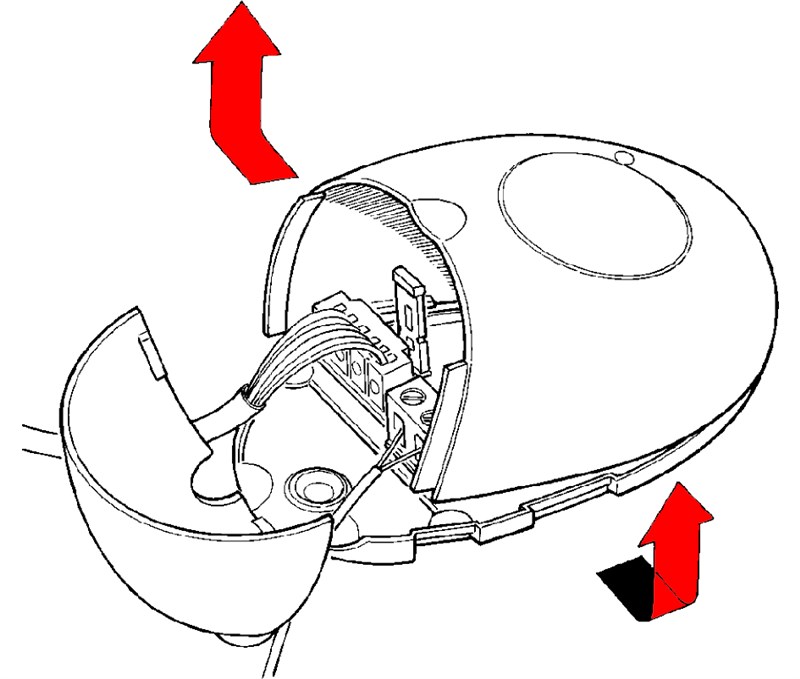

| 1. Abra la tapa superior del receptor | 2. Abra la tapa inferior del receptor |
|---|---|
 |
 |
| 3. Extraiga la placa de circuito impreso y dele la vuelta | |
 |
|
|

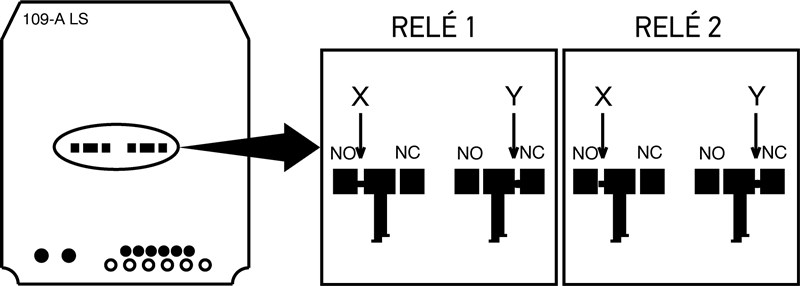

El procedimiento es el mismo para ambos relés:
La operación es reversible y puede aplicarse solo a uno de los relés, según sea necesario. |
|
