Tengo poco espacio para una puerta corredera autoportante. ¿Qué opciones tengo?
¿No tienes suficiente espacio junto a la valla para deslizar una puerta autoportante? Lo importante es saber si falta espacio para el contrapeso, para toda la hoja o si la puerta debe girar tras una esquina al abrirse. En función de ello, puedes elegir la solución adecuada.
Selección rápida según tu parcela
Sin carril en el paso
- Falta espacio para el contrapeso: Intelligate.
- Las hojas deben deslizarse una junto a otra: puerta autoportante telescópica.
- Tienes espacio a ambos lados de la entrada: dos puertas de apertura opuesta.
Con carril en el paso
- Cabe toda la hoja, pero no hay espacio para el contrapeso: puerta corredera con carril clásica.
- Necesitas menos espacio para el desplazamiento: puerta corredera telescópica con carril.
- La puerta debe girar tras una esquina: puerta curva Radius.
Otra opción es reducir el ancho de paso necesario. Encontrarás una explicación del contrapeso y un cálculo orientativo en el apartado Cuánto espacio necesita una puerta autoportante clásica.
Qué medir primero
- Ancho de paso: el hueco libre que la puerta debe dejar despejado al abrirse.
- Espacio para el desplazamiento: distancia desde el borde del paso hasta el obstáculo más cercano. Mide tanto el lado izquierdo como el derecho.
- Espacio junto a la valla: en una puerta telescópica, también debe haber espacio para las hojas cuando quedan recogidas una junto a otra.
- Forma y superficie de la parcela: Marca las esquinas, las pendientes, los muretes y los lugares por donde puede pasar el carril.
Soluciones autoportantes sin carril en el paso
1. Puerta autoportante Intelligate con contrapeso corto
Cuándo considerarla: quieres una puerta autoportante, pero no tienes espacio para el contrapeso habitual.
Intelligate utiliza un sistema de rodadura telescópico especial y una distribución de fuerzas diferente. Así, una puerta autoportante puede tener un contrapeso considerablemente más corto y seguir funcionando sin carril en el paso.
Ten en cuenta: elige la configuración concreta según el ancho de paso, el peso de la puerta y las dimensiones necesarias para abrirla por completo.
2. Puerta autoportante telescópica
Cuándo considerarla: necesitas reducir el espacio para el desplazamiento y quieres mantener el paso sin carril.
La puerta está formada por dos o tres hojas autoportantes. Al abrirse, se mueven a la vez y se recogen una junto a otra hacia un mismo lado. Así se reduce el espacio necesario respecto a una puerta autoportante convencional de una sola hoja.
Ten en cuenta: también necesitas espacio para los contrapesos, los carros de soporte y el solapamiento de las hojas. El mecanismo telescópico debe sincronizar su movimiento. Determina el espacio necesario para el desplazamiento según el plano del kit elegido, no dividiendo simplemente el ancho de paso entre el número de hojas.
Ver kits y componentes para puertas autoportantes telescópicas
3. Dos puertas autoportantes de apertura opuesta
Cuándo considerarlas: no tienes suficiente espacio a un lado, pero puedes aprovechar el espacio a ambos lados de la entrada.
El paso se divide entre dos puertas autoportantes. Una se desliza hacia la izquierda y la otra hacia la derecha. Si se dividen por igual, cada una cubre la mitad del paso.
Ten en cuenta: cada puerta necesita su propio contrapeso, carros de soporte y cimentación. Para automatizarlas, elige motores compatibles con la sincronización de puertas de apertura opuesta y comprueba el esquema de conexión para los modelos concretos.
Soluciones con carril en el paso
4. Puerta corredera clásica con carril
Cuándo considerarla: cabe toda la hoja junto al paso, pero ya no queda espacio para el contrapeso de una puerta autoportante.
La puerta se desplaza sobre ruedas a lo largo de un carril, por lo que no necesita contrapeso. Sin embargo, al abrirse, toda la hoja sigue desplazándose en línea recta.
Ten en cuenta: el carril atraviesa el paso y continúa a lo largo del recorrido de apertura. Añade a la dimensión de la hoja el margen necesario para las guías, los topes y la instalación, según el diseño concreto.
Ver carriles, ruedas y kits para puertas correderas con carril
5. Puerta corredera telescópica con carril
Cuándo considerarla: no tienes espacio para desplazar toda la hoja y te resulta adecuado tener un carril en el paso.
Al abrirse, dos, tres o cuatro hojas se recogen una junto a otra. A diferencia de una puerta autoportante telescópica, las hojas se apoyan en ruedas que se desplazan por carriles, por lo que no necesitan contrapesos autoportantes.
Ten en cuenta: además del espacio para el desplazamiento, necesitas espacio para las hojas recogidas en paralelo y para sus guías. Un mayor número de hojas puede acortar la longitud de la puerta recogida, pero implica más componentes y una instalación más compleja. Determina las dimensiones exactas según el plano del kit elegido.
Elige los componentes según el número de hojas: de dos hojas, de tres hojas o puerta corredera telescópica con carril de cuatro hojas.
Ver todos los kits y componentes para puertas correderas telescópicas con carril

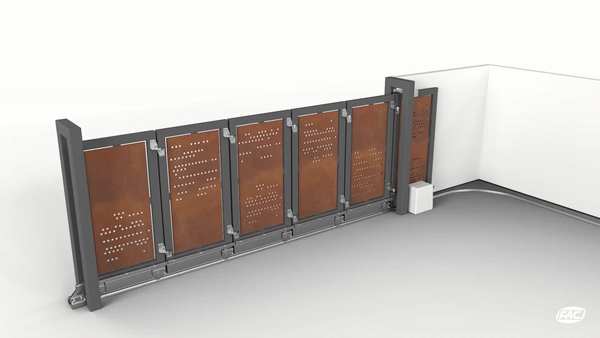

6. Puerta corredera curva Radius con carril
Cuándo considerarla: la puerta no puede deslizarse en línea recta junto a la valla, pero puede continuar tras una esquina hacia el interior de la parcela.
Radius está formada por varios segmentos unidos mediante bisagras. Al abrirse, siguen un carril curvo y van girando hasta formar un arco. A diferencia de una puerta telescópica, las secciones no se recogen una junto a otra, sino que avanzan en fila siguiendo el recorrido del carril.
Ten en cuenta: todo el recorrido debe quedar despejado, incluido el arco y el espacio que hay más allá. El radio del carril determina la longitud adecuada de los segmentos y la elección de las ruedas y las guías.
7. Reducción del ancho de paso necesario
Si te basta con una entrada más estrecha, puedes reducir el hueco mediante una obra, por ejemplo prolongando la valla. Así, la puerta cubrirá un ancho menor y necesitará menos espacio para abrirse.
Otra opción es mantener el hueco y diseñar una puerta que no lo deje completamente despejado. En ese caso, ten en cuenta únicamente el ancho que quede realmente libre. Ni la hoja ni sus anclajes deben obstaculizar el paso del vehículo.
Otras situaciones habituales al construir una puerta corredera
Cuánto espacio necesita una puerta autoportante clásica
Además de la parte que cubre el paso, una puerta autoportante también tiene voladizo de compensación. Esta parte queda junto al paso y permite colocar los carros de soporte. Por eso, la longitud total de la hoja es mayor que la anchura del hueco de paso.
El voladizo y la distancia entre los carros influyen en la carga del sistema portante y en la suavidad de funcionamiento. Elige sus dimensiones según los herrajes utilizados, la anchura del paso, el peso y la estructura de la puerta. Un motor más potente por sí solo no soluciona una mecánica mal diseñada.
Ejemplo orientativo para un paso de 4 m: con un coeficiente de 1,4 y un añadido de 0,2 m, la longitud total de la hoja es 4 m × 1,4 + 0,2 m = 5,8 m. Es un cálculo ilustrativo para una puerta autoportante clásica, no una dimensión de montaje válida para cualquier conjunto. No aplique este cálculo a Intelligate ni a las soluciones telescópicas.
Antes de fabricar, compare el espacio disponible con el plano del kit concreto. Tenga en cuenta el solape junto a los pilares, las guías, los topes y el motor.
Le ayudaremos a elegir la solución adecuada
Prepare un croquis con la anchura del paso, el espacio libre a ambos lados y los obstáculos. Añada una foto de la entrada, el tipo de relleno previsto y el peso aproximado de la puerta, si lo conoce. Con estos datos podemos comparar los sistemas adecuados y los componentes necesarios.
