Visualización de la posición de la puerta en la aplicación SUPLA
El módulo WiFi de doble canal Zamel SBW-02 permite controlar 2 dispositivos y, además, mostrar si la puerta ha alcanzado una de sus posiciones finales (abierta/cerrada). En primer lugar, hay que enviar la información sobre el estado de la puerta al propio módulo WiFi. Para ello se utiliza el terminal del sensor IN1. Para el segundo dispositivo conectado, está disponible el terminal IN2.
INFORMACIÓN SOBRE EL ESTADO DE LA PUERTA MEDIANTE LA UNIDAD DE CONTROL
Algunos modelos de unidades de control tienen salidas que proporcionan información sobre el estado de la puerta. El fabricante NICE denomina estas salidas OGI (o S.C.A.). De fábrica, estas salidas están programadas para indicar la posición de la puerta, pero pueden reprogramarse para otra función (por ejemplo, una cerradura eléctrica). Si utiliza los terminales OGI para otra función, le recomendamos utilizar el segundo método para indicar la posición de la puerta, mediante un interruptor magnético.

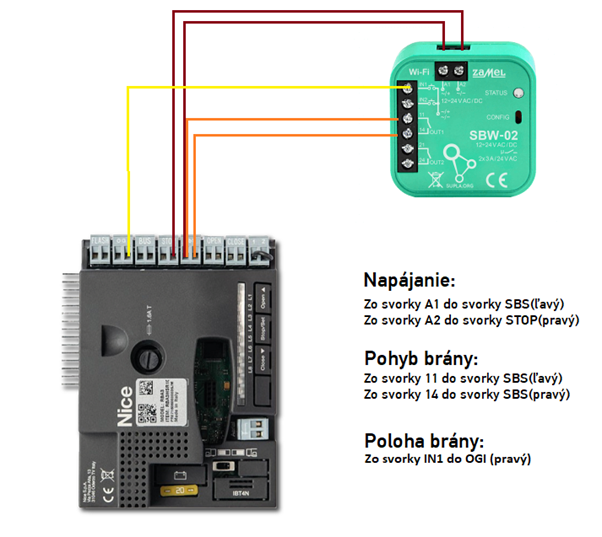

Ejemplo de conexión del módulo WiFi Zamel SBW-02 a una unidad de control NICE RBA3R10, conectando los terminales IN1 y OGI:
INFORMACIÓN SOBRE EL ESTADO DE LA PUERTA MEDIANTE UN INTERRUPTOR MAGNÉTICO
Si su unidad de control no dispone de un terminal para indicar el estado de la puerta, o si dicho terminal se utiliza para otro fin, puede utilizar un interruptor magnético, compuesto por el propio interruptor y una pieza complementaria. El funcionamiento del interruptor magnético es sencillo y tiene 2 posiciones:
- posición: el interruptor magnético está en contacto con la pieza complementaria
- posición: el interruptor magnético no está en contacto con la pieza complementaria
Para que la indicación del estado de la puerta funcione correctamente, es necesario colocar bien el interruptor magnético y la pieza complementaria. El interruptor magnético se conecta al módulo WiFi y se instala en un elemento fijo junto a la puerta (por ejemplo, un poste o un murete). La pieza complementaria del interruptor magnético debe instalarse en la parte móvil de la puerta (el marco), en una posición que permita el contacto con el interruptor magnético cuando la puerta esté cerrada (o abierta) y que lo interrumpa en la otra posición. Cada posición representa un estado de la puerta (cerrada o abierta).
El interruptor magnético debe conectarse al módulo WiFi de la siguiente manera:
- cable al terminal A1
- cable al terminal IN1

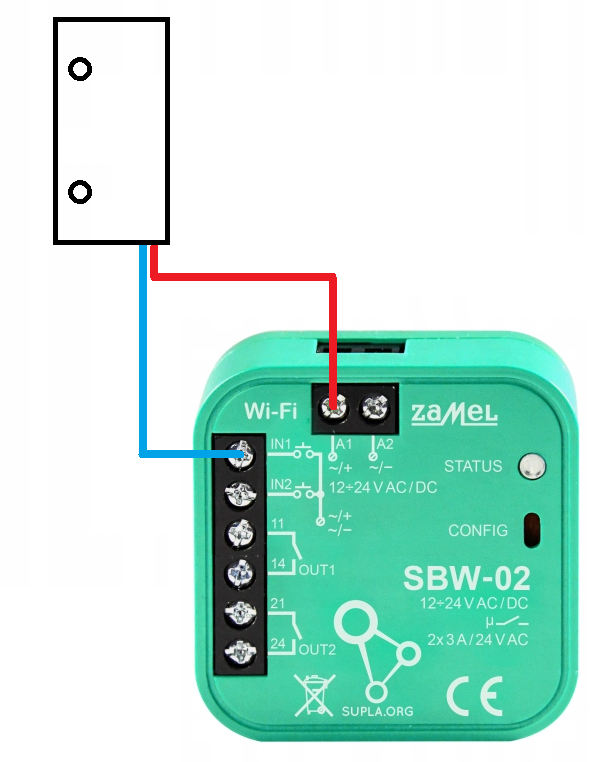

Conexión del interruptor magnético al módulo WiFi Zamel SBW-02:
CONFIGURACIÓN CORRECTA DE LA INDICACIÓN DEL ESTADO DE LA PUERTA EN SUPLA CLOUD
En la aplicación, el estado de la puerta aparece por separado con el nombre «Sensor de apertura de puerta». Sin embargo, puede vincular el sensor al canal de control y mostrar el estado de la puerta directamente en ese canal. Inicie sesión en https://cloud.supla.org/login y vaya al módulo WiFi ZAMEL SBW-02, en la categoría Mi SUPLA. En la parte inferior de la pantalla verá los distintos canales del dispositivo, que corresponden a las entradas y salidas del módulo WiFi. Los 2 primeros canales sirven para el control y los siguientes, como sensores del estado de la puerta.

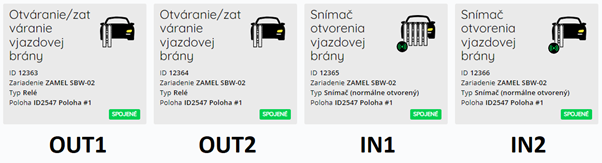

Canales del módulo WiFi según las entradas y salidas:
Abra el canal activo del sensor y, en la fila «Sensor para canal», seleccione el canal de control en el que debe mostrarse el estado de la puerta.

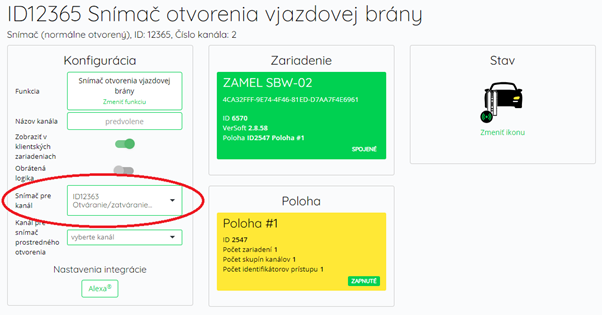

Vinculación del canal del sensor con el canal de control:
Una vez vinculado el canal del sensor con el canal de control, el estado de la puerta aparece directamente en el botón de control de la aplicación.

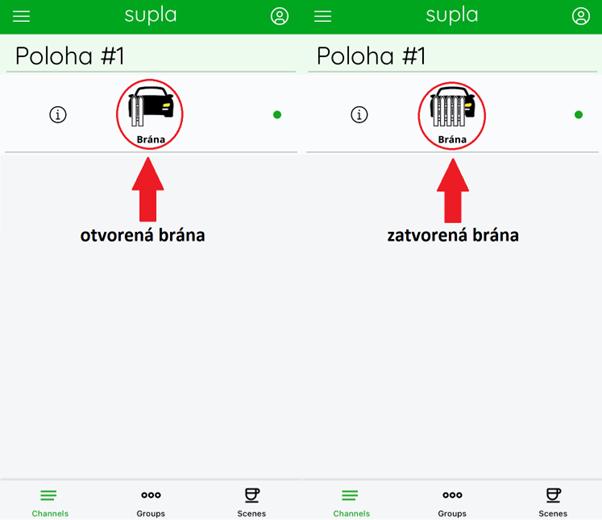

Indicación del estado de la puerta en la aplicación SUPLA tras vincular el sensor con el canal de control:
CONSEJO: Si utiliza un solo canal (un dispositivo conectado), puede desactivar los canales que no utilice para ver la aplicación móvil SUPLA con más claridad. Basta con abrir el canal que no se utiliza y seleccionar la función «ninguna» (canal desactivado).
CORRECCIÓN DE UNA INDICACIÓN INCORRECTA
Puede ocurrir que la aplicación indique un estado incorrecto de la puerta: cuando está abierta, muestra que está cerrada, y viceversa. Para corregirlo, inicie sesión en https://cloud.supla.org/login y vaya al módulo WiFi ZAMEL SBW-02, en la categoría Mi SUPLA. Seleccione el canal del sensor y, en la tabla de configuración, haga clic en el botón gris de la fila «Lógica invertida»; el botón se pondrá verde. No olvide guardar los cambios.

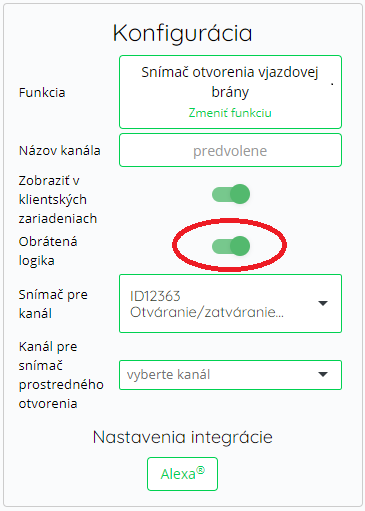

Configuración de la lógica invertida para el canal del sensor:

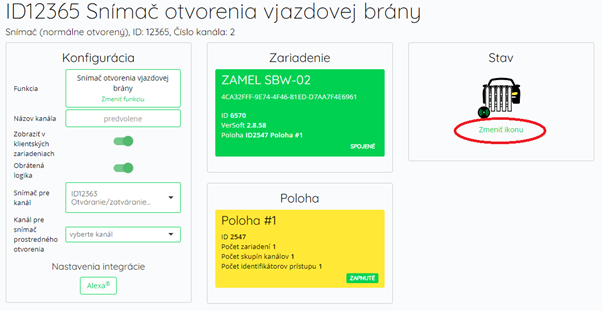

CONSEJO FINAL: Puede cambiar el icono que indica el estado de la puerta en la configuración del canal del sensor:
