NICE Toona TO5605 - motor individual para puertas batientes de hasta 5 m/500 kg por hoja
| Disponibilidad de productos: | a petición | Es posible que el producto no esté disponible, póngase en contacto con nosotros para obtener más información. |
|---|
a petición
430,09 € con IVA
| Peso |
|---|
| 7,00 kg |
Descripción del producto NICE Toona TO5605 - motor individual para puertas batientes de hasta 5 m/500 kg por hoja
- Accionamiento independiente para puertas batientes NICE
- 230V
- Rápido
- Con tope con microinterruptor para apertura
Ámbito de uso

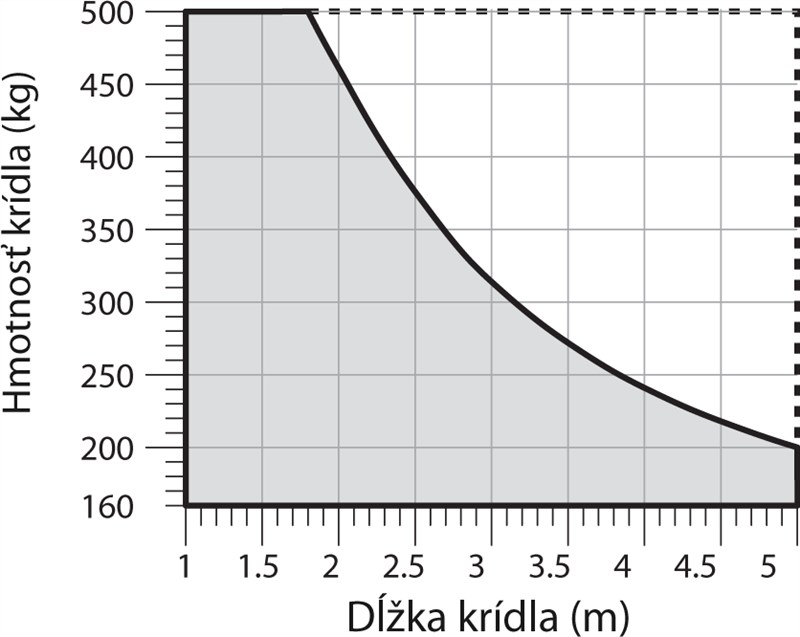

Para hojas de puerta de hasta 500kg de peso y 5m de longitud, según el siguiente gráfico de uso:
Unidades de control compatibles
Características técnicas
| Alimentación | 230V |
|---|---|
| Consumo | 1,3A |
| Potencia | 300W |
| Velocidad | 0,016m/s |
| Fuerza | 1800N |
| Ciclos/hora* | 50 |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | -20°C a +50°C |
| Dimensiones | 965x115x105mm |
| Peso | 7kg |
* con una instalación óptima
I. Montaje del soporte de fijación trasero
 |
 |
| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |
Calcule la posición del soporte trasero mediante el gráfico, del que obtendrá las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores de A y B deben ser similares (preferiblemente iguales) para que el accionamiento pueda moverse de forma lineal y fluida.
 |
 |

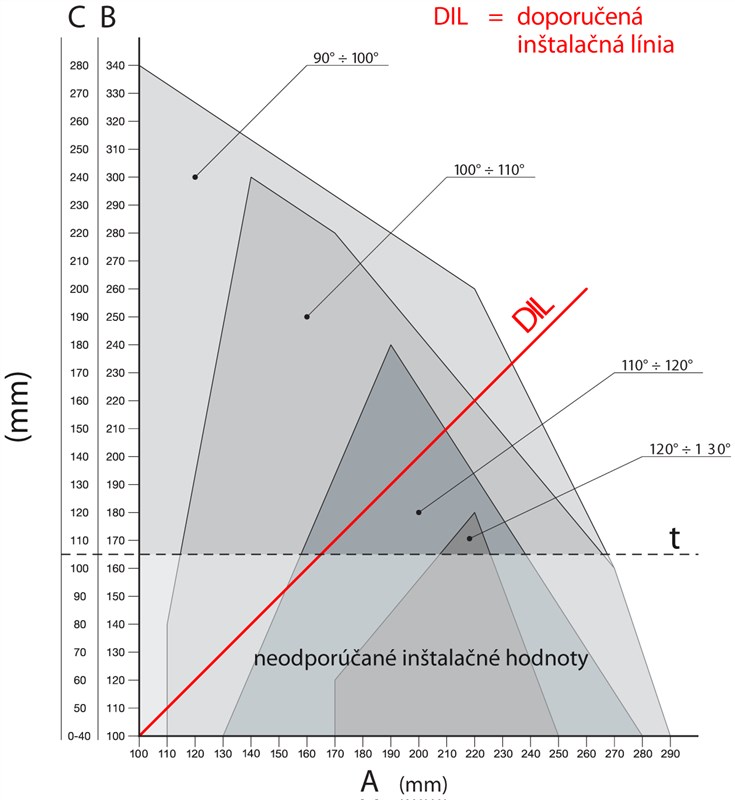

| Gráfico de cálculo | Ejemplo de lectura de los valores del gráfico |
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico trace una línea horizontal que cruce el valor medido C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada), determinará el ángulo máximo de apertura
- Si la intersección queda por debajo del nivel t, tendrá que ajustar los valores para desplazar la intersección por encima de este nivel
- Si la intersección queda por encima del nivel t, todo está correcto; pero si el ángulo máximo de apertura determinado no es adecuado, será necesario ajustar el valor de A y, si es necesario, también el valor de B, para que sean similares (preferiblemente iguales)
Antes de fijar el soporte al pilar o a la pared, hay que cortarlo a la longitud necesaria, correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud necesaria | 2. Suelde el soporte acortado a la placa de montaje |
El paquete suministrado incluye un soporte de 150 mm de longitud. Por ello, si necesita un soporte más largo para situaciones especiales o si desea que la puerta se abra hacia fuera, le recomendamos pedir también el soporte alargado NICE PLA6.
|
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede situado en la parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Diferencia F=44mm. |
 |
Si todo es correcto, fije el soporte trasero al pilar o a la pared con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
El soporte delantero debe montarse en la hoja a una distancia acorde con los valores D y E, que puede consultar en la tabla (el valor D es fijo y es de 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
El paquete incluye un soporte para soldar. Si prefiere un soporte atornillable, le recomendamos pedir el alternativo soporte atornillable NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen altura de los soportes (mostrar imagen)
- Fije el soporte a la hoja (si va a soldarlo, le recomendamos puntearlo por ahora)
III. Montaje del motor de la puerta en el soporte trasero
 |
|
IV. Montaje del motor de la puerta en el soporte delantero
 |
|
V. Ajuste del tope mecánico de recorrido
Si se utiliza el tope mecánico interno, contra el que se detiene el motor al abrir, no es necesario instalar topes externos en el suelo. El ajuste se realiza de la siguiente manera:
 |
|
