NICE Toona TO5016: motor individual para puertas batientes de hasta 5 m/500 kg por hoja
| Disponibilidad de productos: | a petición | Es posible que el producto no esté disponible, póngase en contacto con nosotros para obtener más información. |
|---|
a petición
433,77 € con IVA
| Peso |
|---|
| 7,00 kg |
Descripción del producto NICE Toona TO5016: motor individual para puertas batientes de hasta 5 m/500 kg por hoja
- Irreversible
- 230V
- Lento
- Con microinterruptor de fin de carrera para la apertura y el cierre
Rango de uso
Para hojas de puerta de hasta 500 kg de peso y 5 m de longitud, según el siguiente gráfico de uso:
Cuadros de control compatibles
Características técnicas
| Alimentación | 230V |
|---|---|
| Consumo | 1,5A |
| Potencia | 340W |
| Velocidad | 0,013m/s |
| Fuerza | 1800N |
| Ciclos/hora* | 54 |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | -20°C a +50°C |
| Dimensiones | 965x115x105mm |
| Peso | 7kg |
* con una instalación óptima
I. Montaje del soporte de fijación trasero
 |
 |
| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |
Calcule la posición del soporte trasero con ayuda del gráfico, del que podrá obtener las dimensiones A y B y el ángulo máximo de apertura. Tenga en cuenta que los valores A y B deben ser similares (idealmente iguales) para que el accionamiento pueda moverse de forma lineal y fluida.
 |
 |

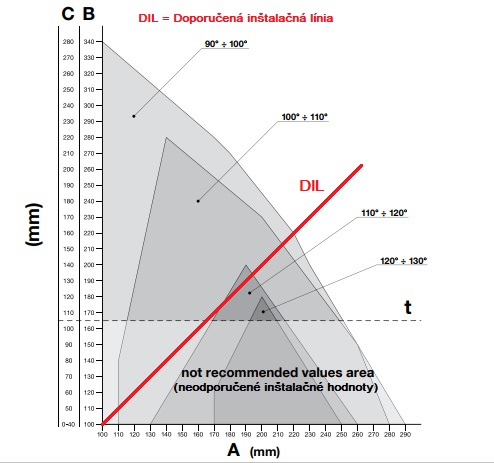

| Gráfico de cálculo | Ejemplo de lectura de valores en el gráfico |
Procedimiento de cálculo:
- Mida la distancia C en el esquema
- En el gráfico trace una línea horizontal que cruce el valor medido C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada), obtendrá el ángulo máximo de apertura
- Si la intersección queda por debajo del nivel t, tendrá que ajustar los valores para situar la intersección por encima de este nivel
- Si la intersección queda por encima del nivel t, todo está correcto, pero si el ángulo máximo de apertura indicado no es adecuado, habrá que ajustar el valor de A y, si es necesario, también el valor de B, para que sean similares (idealmente iguales)
Antes de fijar el soporte al poste o al muro, es necesario cortarlo a la longitud requerida, correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud requerida | 2. Suelde el soporte acortado a la placa de montaje |
El paquete suministrado incluye un soporte de 150 mm de longitud. Por eso, si necesita un soporte más largo para situaciones especiales o si necesita que la puerta se abra hacia fuera, recomendamos pedir también el soporte alargado NICE PLA6.
|
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede en una parte sólida de la hoja de la puerta, ya que hay una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Diferencia F=44mm. |
 |
Si todo es correcto, fije el soporte trasero al poste o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
El soporte delantero debe instalarse en la hoja a una distancia acorde con los valores D y E, que puede obtener del la tabla (valor D es fijo y es de 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
El paquete incluye un soporte para soldar. Si prefiere un soporte atornillable, le recomendamos pedir el modelo alternativo soporte atornillable NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen las alturas de los soportes (ver imagen)
- Fije el soporte a la hoja (si va a soldarlo, recomendamos puntearlo por ahora)
III. Montaje del motor de la puerta en el soporte trasero
 |
|
IV. Montaje del motor de la puerta en el soporte delantero
 |
|
V. Ajuste del tope mecánico del recorrido
Si se utiliza el tope mecánico interno del recorrido, contra el que hace tope el motor al abrir, no es necesario utilizar topes de suelo externos. El ajuste se realiza de la siguiente manera:
 |
|
