NICE Toona TO4015 - accionamiento individual para puertas batientes, para hojas de hasta 3 m/500 kg
| Disponibilidad de productos: | a petición | Es posible que el producto no esté disponible, póngase en contacto con nosotros para obtener más información. |
|---|
a petición
379,20 € con IVA
| Peso |
|---|
| 6,00 kg |
Descripción del producto NICE Toona TO4015 - accionamiento individual para puertas batientes, para hojas de hasta 3 m/500 kg
- Irreversible
- 230 V
- Lento
- Con microinterruptor de fin de carrera para la apertura
Rango de uso

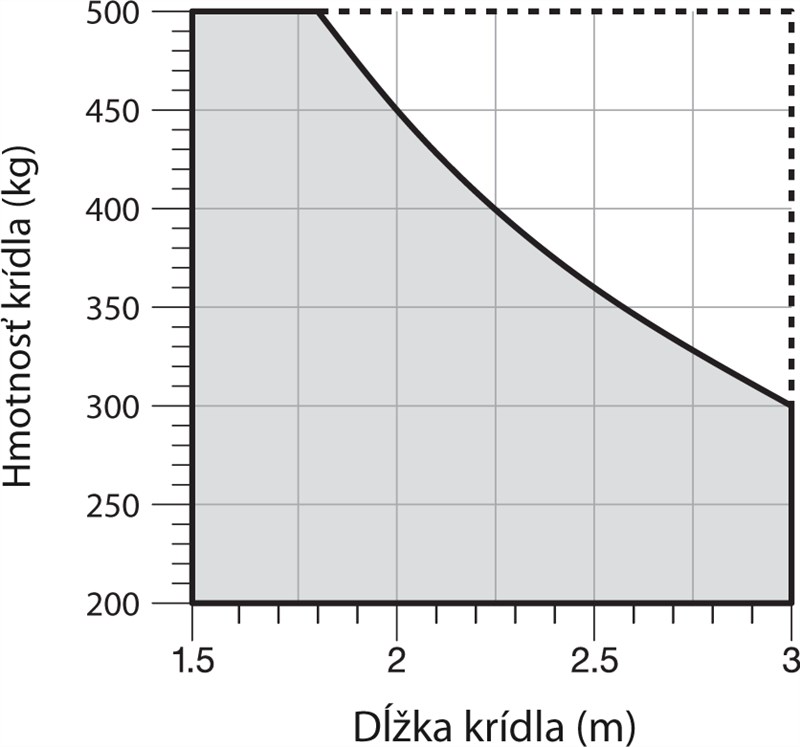

Para una hoja de puerta de hasta 500 kg de peso y 3 m de longitud, según el siguiente gráfico de uso:
Centrales de control compatibles
Características técnicas
| Alimentación | 230 V |
|---|---|
| Consumo | 1,5 A |
| Potencia | 340 W |
| Velocidad | 0,013 m/s |
| Fuerza | 1800 N |
| Ciclos/hora* | 54 |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | De -20 °C a +50 °C |
| Dimensiones | 820x115x105 mm |
| Peso | 6 kg |
* con una instalación óptima
I. Montaje del soporte trasero
 |
 |
| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |
Calcule la posición del soporte trasero utilizando el Gráfico, del que podrá obtener las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores A y B deben ser similares (idealmente iguales) para que el accionamiento pueda moverse de forma lineal y fluida.
 |
 |

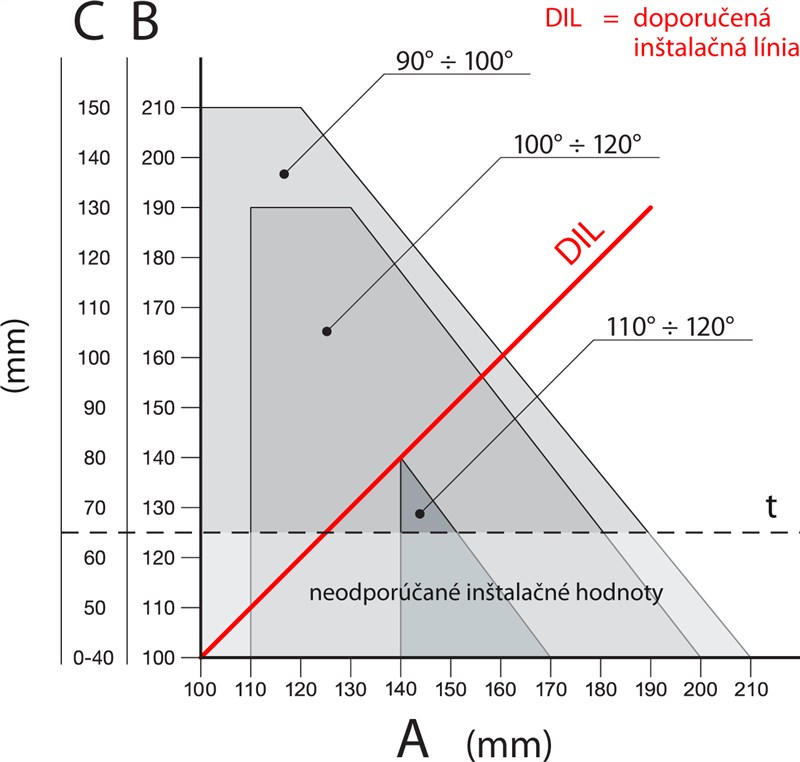

| Gráfico de cálculo | Ejemplo de lectura de los valores del gráfico |
Procedimiento de cálculo:
- Mida la distancia C del Esquema
- En el Gráfico trace una línea horizontal que cruce el valor medido C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada), determinará el ángulo máximo de apertura
- Si la intersección queda por debajo del Nivel t, deberá ajustar los valores para desplazar la intersección por encima de este nivel
- Si la intersección queda por encima del Nivel t, todo está correcto, pero si el ángulo máximo de apertura no es adecuado, será necesario ajustar el valor A y, si es necesario, también el valor B, para que sean similares (idealmente iguales)
Antes de fijar el soporte al poste o a la pared, hay que acortarlo a la longitud necesaria, correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud necesaria | 2. Suelde el soporte acortado a la placa de montaje |
El paquete incluye un soporte de 150 mm de longitud. Por tanto, si necesita un soporte más largo para situaciones especiales o si necesita que la puerta se abra hacia fuera, le recomendamos pedir también el soporte prolongado NICE PLA6.
|
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede en la parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Diferencia F = 44 mm. |
 |
Si todo está correcto, fije el soporte trasero al poste o a la pared con tornillos, tacos y arandelas.
II. Montaje del soporte delantero
El soporte delantero debe instalarse en la hoja a una distancia que corresponda a los valores D y E, que puede obtener de la Tabla (valor D es fija y es de 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
El paquete suministrado incluye una ménsula para soldar. Si prefiere una ménsula atornillable, le recomendamos pedir la alternativa ménsula atornillable NICE PLA8.
- Calcule a partir de la tabla el valor E
- Calcule la altura según la imagen altura de las ménsulas (ver imagen)
- Fije la ménsula a la hoja (si la va a soldar, recomendamos puntearla por ahora)
III. Montaje del accionamiento de la puerta en la ménsula trasera
 |
|
IV. Montaje del accionamiento de la puerta en la ménsula delantera
 |
|
V. Ajuste del tope mecánico de recorrido
Si se utiliza el tope mecánico interno de recorrido, contra el que se detiene el accionamiento al abrir, no es necesario instalar topes de suelo externos. El ajuste se realiza de la siguiente manera:
 |
|
