NICE Toona TO4006 - motor individual para puertas batientes de hasta 3 m/500 kg por hoja
| Disponibilidad de productos: | a petición | Es posible que el producto no esté disponible, póngase en contacto con nosotros para obtener más información. |
|---|
Descripción del producto NICE Toona TO4006 - motor individual para puertas batientes de hasta 3 m/500 kg por hoja
- Irreversible
- 230V
- Rápido
- Con interruptor de fin de carrera para la apertura y el cierre
Rango de uso
Para hojas de puerta de hasta 500 kg y 3 m de longitud, según el siguiente gráfico de uso:
Unidades de control compatibles
Características técnicas
| Alimentación | 230V |
|---|---|
| Consumo | 1,5A |
| Potencia | 340W |
| Velocidad | 0,016m/s |
| Fuerza | 1800N |
| Ciclos/hora* | 58 |
| Clase de protección | IP44 |
| Temperatura de funcionamiento | -20°C a +50°C |
| Dimensiones | 820x115x105mm |
| Peso | 6kg |
* con una instalación óptima
I. Montaje del soporte de fijación trasero
 |
 |
| Esquema de apertura hacia dentro | Esquema de apertura hacia fuera |

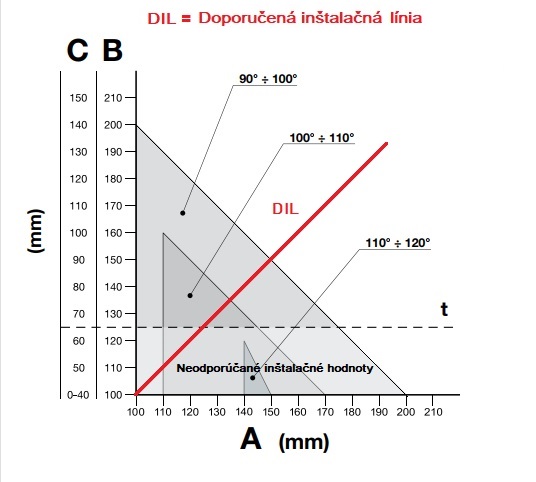

Calcule la posición del soporte trasero utilizando el gráfico, del que obtendrá las dimensiones A y B y el ángulo máximo de apertura. Atención: los valores de A y B deben ser similares (idealmente iguales) para que el motor pueda moverse de forma lineal y fluida.
 |
 |
| Gráfico de cálculo | Ejemplo de lectura de valores en el gráfico |
Procedimiento de cálculo:
- Mida la distancia C del esquema
- En el gráfico trace una línea horizontal que cruce el valor medido C
- Al cruzar esta línea con la DIL (Línea de instalación recomendada), obtendrá el ángulo máximo de apertura
- Si la intersección queda por debajo del nivel t, deberá ajustar los valores para desplazar la intersección por encima de este nivel
- Si la intersección queda por encima del nivel t, todo está correcto, pero si el ángulo máximo de apertura determinado no es adecuado, será necesario ajustar el valor de A y, si es necesario, también el valor de B, para que sean similares (idealmente iguales)
Antes de fijar el soporte al pilar o al muro, es necesario acortarlo a la longitud deseada, correspondiente a las dimensiones A y B y soldarlo a la placa de montaje.
 |
 |
| 1. Corte el soporte a la longitud deseada | 2. Suelde el soporte acortado a la placa de montaje |
El paquete incluye un soporte de 150 mm de longitud. Por tanto, si necesita un soporte más largo para situaciones especiales o si necesita que la puerta se abra hacia fuera, le recomendamos que solicite también el soporte alargado NICE PLA6.
|
Antes de fijar el soporte trasero, compruebe que el soporte delantero quede sobre la parte fija de la hoja de la puerta, ya que existe una diferencia de altura entre los soportes delantero y trasero, como se muestra en la imagen.
Diferencia F=44mm. |
 |
Si todo es correcto, fije el soporte trasero al pilar o al muro con tornillos, tacos y arandelas.
II. Montaje del soporte de fijación delantero
El soporte delantero debe instalarse en la hoja a una distancia determinada por los valores D y E, que se obtienen de la tabla (valor D es fijo y es de 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
El paquete suministrado incluye un soporte para soldar. Si desea un soporte para atornillar, le recomendamos pedir el soporte para atornillar NICE PLA8.
- Calcule a partir de las tablas el valor E
- Calcule la altura según la imagen altura de los soportes (ver imagen)
- Fije el soporte a la hoja (si va a soldarlo, recomendamos puntearlo por el momento)
III. Montaje del accionamiento de la puerta en el soporte trasero
 |
|
IV. Montaje del accionamiento de la puerta en el soporte delantero
 |
|
V. Ajuste del tope mecánico de recorrido
Si se utiliza el tope mecánico de recorrido interno, contra el que se detiene el accionamiento al abrir, no es necesario instalar topes de suelo externos. El ajuste se realiza de la siguiente manera:
 |
|
