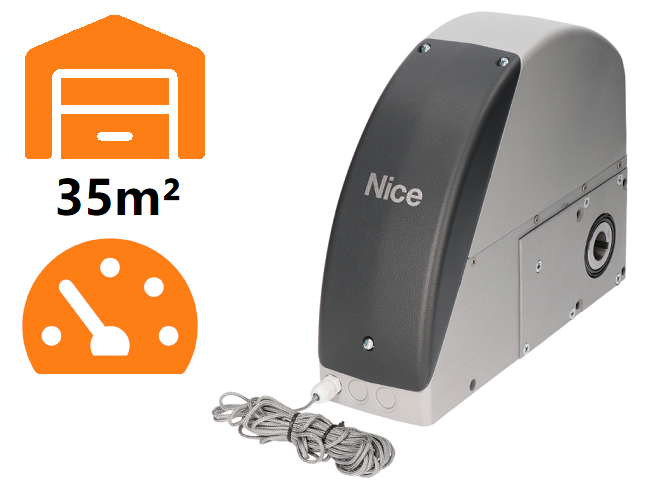

NICE Sumo SU2000 - accionamiento para puerta seccional/basculante de hasta 35 m²
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
702,63 € con IVA
| Peso |
|---|
| 10 kg |
Descripción del producto NICE Sumo SU2000 - accionamiento para puerta seccional/basculante de hasta 35 m²
NICE SUMO SU2000 es un accionamiento de eje para puertas de garaje seccionales o puertas correderas suspendidas, incluso con dos hojas contrapuestas. Tiene motor de 24 V CC, codificador magnético, par de 120 Nm y una velocidad de hasta 16 rpm. El límite de superficie de la puerta seccional es de 35 m².
SU2000 no incluye unidad de control. Para una puerta seccional equilibrada se debe añadir por separado NICE DPRO924, que alimenta el motor y controla los accesorios. Una puerta corredera suspendida requiere un sistema de control adecuado elegido por separado; DPRO924 está diseñado para puertas seccionales equilibradas. La alimentación de 230 V CA se conecta a la unidad de control, no directamente al motor. El accionamiento es irreversible y se desbloquea manualmente mediante un cable de desbloqueo.
Unidad de control y accesorios
Las siguientes conexiones y ajustes son aplicables a una puerta seccional equilibrada con SU2000, DPRO924 y codificador incremental. Si se trata de una A924 instalada anteriormente, utilice sus propios bornes y su manual; las conexiones de estas unidades de control no son intercambiables.
| Qué | Por qué | Tipo |
|---|---|---|
| Unidad de control | Para puertas seccionales equilibradas; conexión y protección según el modo. | |
| Fotocélulas | Salida NC de relé convencional, conexión de Phototest. | |
| Luz intermitente | Lámpara independiente de 24 V con intermitencia en OUT1. | |
| Receptor de radio y mando a distancia | Conector SM, selección y emparejamiento. | |
| Batería de reserva | Alimentación de emergencia para DPRO924 tras la programación. | |
| Adaptador de montaje | Adaptador directo o cadena según el tipo de instalación. |
DPRO924 no dispone de BlueBUS: EPMB no sustituye directamente a las EPM con relé. La batería PS124 de los accionamientos SOON no sirve como batería de reserva para DPRO924.
Equipamiento de seguridad según el modo de funcionamiento de DPRO924
| Modo | Protección requerida |
|---|---|
| Mantenimiento de la orden | El control debe estar a la vista de la puerta. Si está al alcance del público, protéjalo contra el uso no autorizado, por ejemplo, con un selector de llave. |
| Funcionamiento semiautomático | Banda de seguridad activa para limitar las fuerzas, conectada a la entrada de seguridad. |
| Cierre automático | Banda de seguridad activa para limitar las fuerzas y al menos un par de fotocélulas. |
El aprendizaje de los dispositivos y el ajuste de la sensibilidad por sí solos no sustituyen los elementos de protección ni las pruebas de seguridad.
Cuándo elegir SUMO SU2000
SU2000 es adecuado para puertas de mayor tamaño, mecánicamente equilibradas, en instalaciones comerciales e industriales. La elección depende de la resistencia al movimiento, los tambores, el eje, la transmisión y el número de maniobras requerido.
| Condición | Qué significa |
|---|---|
| Superficie de hasta 35 m² | Límite máximo para una puerta seccional; no determina automáticamente el peso ni la longitud de la hoja suspendida. |
| Par de 120 Nm | Evalúe el par necesario en el eje de toda la puerta, incluido el arranque. |
| Velocidad de giro: 7,5–16/min | Rango de velocidad del motor; la velocidad de la puerta depende del tambor y de la posible reducción. |
| Ciclo de trabajo del 50 % | No significa funcionamiento continuo sin pausas ni un número universal de ciclos por hora. |
| Grado de protección IP44 | Proteja el motor frente a inundaciones y entornos inadecuados; la unidad DPRO924 independiente tiene grado de protección IP55 si la caja está correctamente cerrada. |

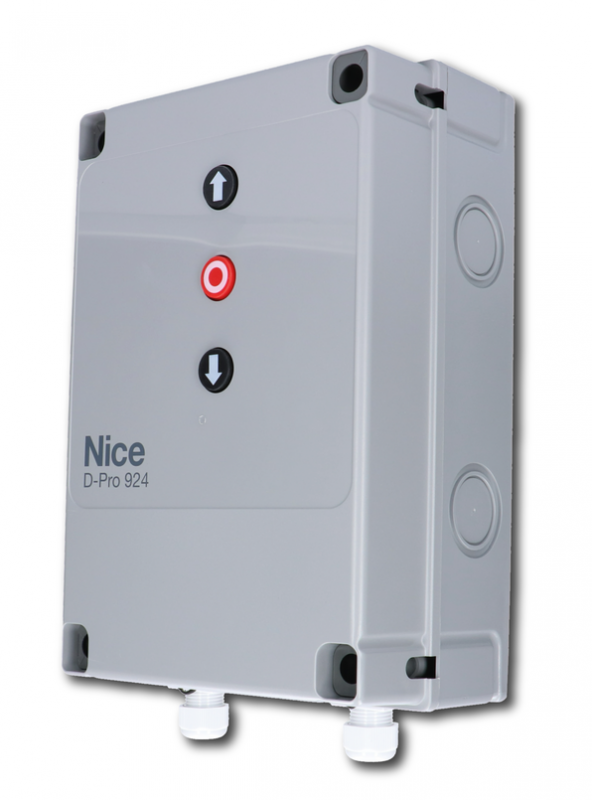

Accionamiento SU2000 y unidad de control independiente
| SUMO SU2000 | DPRO924 |
|---|---|
NICE SU2000 Hasta 35 m², 120 Nm; la unidad de control se vende por separado. | NICE DPRO924 Control para el motor SUMO de 24 V para puertas seccionales equilibradas; fotocélulas con relé. |

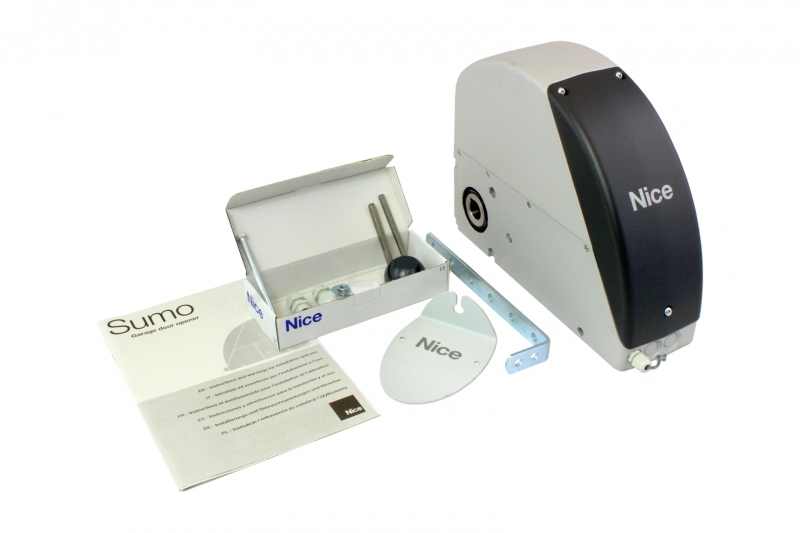

Contenido del paquete SUMO SU2000
Motor independiente con encoder, soporte de fijación, chaveta de unión, piezas de montaje y desbloqueo por cable con mando. La DPRO924, el receptor de radio, las fotocélulas y la transmisión por cadena no se incluyen automáticamente con el motor.
Instalación del accionamiento
La instalación, la conexión eléctrica y las pruebas deben ser realizadas por un técnico cualificado. Antes de intervenir, desconecte la alimentación de red y la batería de respaldo. La puerta debe ser mecánicamente segura y estar correctamente equilibrada, con guías y topes en buen estado. En una puerta seccional, compruebe también los muelles y los cables de sustentación. El accionamiento no corrige una puerta que se mueve con dificultad.
Montaje directo en el eje
El accionamiento NICE SUMO SU2000 se monta directamente en el eje de la puerta seccional Ø 25,4 mm. Para ejes de Ø 31,75 / 35 / 40 mm se utiliza NICE CRA9. El soporte de fijación está incluido; elija los anclajes de pared según el material de base. El diámetro del orificio del motor, Ø 25,5 mm, no implica que se recomiende otro diámetro de eje.
- Retire la cubierta, prepare los pasacables y, durante el montaje, mantenga sujeta la palanca de desbloqueo; fíjela en la posición de montaje indicada en la ilustración.
- Deslice el motor sobre el eje de modo que las ranuras queden alineadas. Inserte la chaveta de unión y evite que se salga con un manguito adecuado.
- Atornille el soporte al accionamiento y fíjelo a la pared de modo que el accionamiento quede paralelo a ella.
- Retire el seguro de montaje de la palanca de desbloqueo, devuélvala a la posición de funcionamiento y compruebe la cubierta y el mecanismo de desbloqueo.
En estructuras de acero, utilice tornillos M8 de clase 6.8 o A2-50. El anclaje en otros materiales de base debe resistir de forma segura una fuerza de tracción de 1 000 N; el instalador determinará el tipo de anclaje según la estructura.

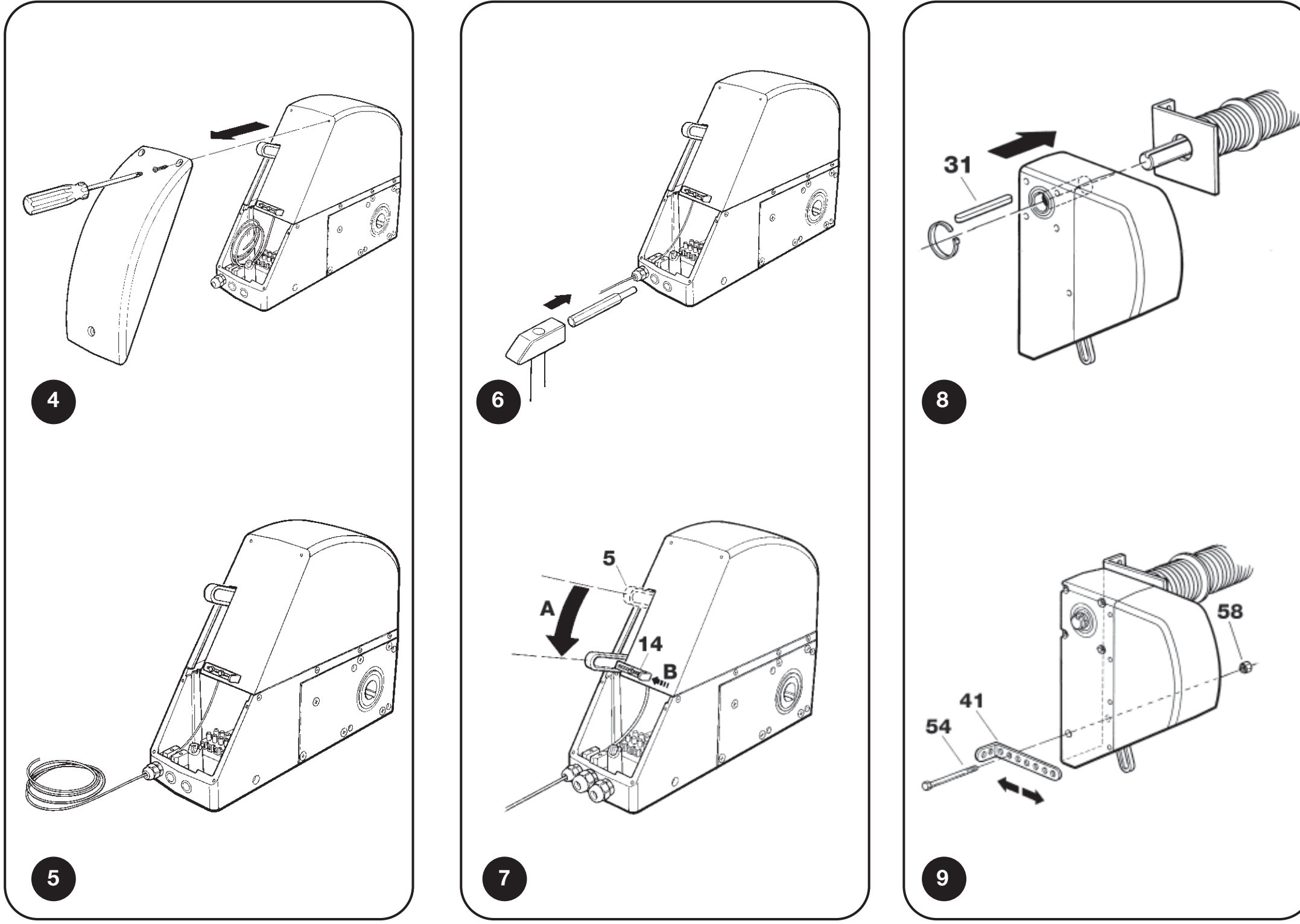

SUMO: pasacables, posición de montaje de la palanca de desbloqueo, chaveta y soporte
Montaje fuera del eje mediante cadena
Cuando no hay espacio suficiente para el montaje directo, se utiliza un eje con una rueda dentada de 18 dientes NICE CRA1 en el accionamiento y una rueda dentada en el eje de la puerta. La transmisión conecta las ruedas mediante una cadena de 1/2″ × 5/16″ NICE CRA3 (1 m) o NICE CRA4 (5 m), con un eslabón de unión NICE CRA2. Para fijar el accionamiento fuera del eje se utilizan los soportes NICE CRA8.
| Relación de transmisión | Componentes y resultado |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 dientes). Sin reducción de velocidad. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 dientes). El eje de la puerta gira más despacio; es necesario evaluar el par transmitido y la estructura de la puerta. |
Las ruedas dentadas deben quedar en el mismo plano, la cadena debe tener la tensión adecuada y estar protegida para evitar que manos o ropa queden atrapadas. Cambiar la relación de transmisión no modifica automáticamente la superficie admisible de la puerta. Las dimensiones, el equilibrado, el recorrido y el conjunto completo deben evaluarse en conjunto.
Coloque la cadena al menos a 2,4 m del suelo y fuera del alcance; si no es posible, utilice una cubierta protectora. Con una carga de 4 000 N, el eje que soporta la rueda dentada debe presentar una flexión máxima de 2 mm.

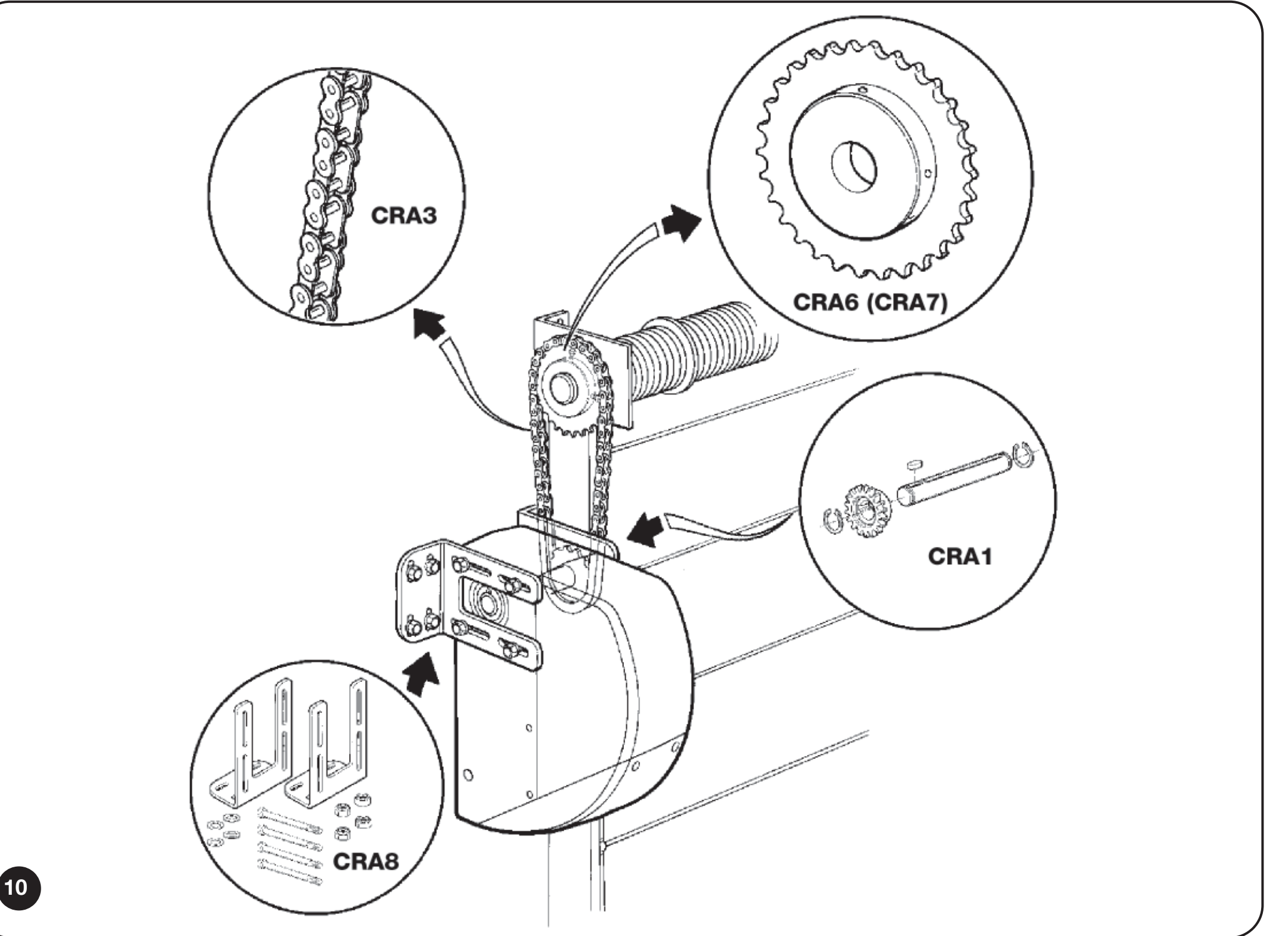

SUMO: transmisión vertical por cadena CRA1, CRA6 o CRA7 y soportes CRA8
Solución de cadena para puerta corredera suspendida
En una puerta suspendida, el circuito está formado por un eje con rueda dentada NICE CRA1, un tensor con rueda de retorno NICE CRA5, una cadena NICE CRA4 y eslabones de unión NICE CRA2. La hoja se fija al ramal superior o inferior según el sentido de desplazamiento. En el caso de dos hojas que se mueven en sentidos opuestos, una se fija al ramal superior y la otra al inferior.
Se trata de un conjunto de cadena diseñado específicamente para cada instalación. El límite de superficie de una puerta seccional no determina el peso ni la longitud admisibles de una hoja suspendida. El instalador debe comprobar la resistencia al desplazamiento, la transmisión de fuerza, el recorrido, los topes mecánicos y la protección de los puntos de atrapamiento.
En una puerta suspendida, también es necesario verificar por separado la unidad de control. El esquema de conexión y el procedimiento de aprendizaje que se muestran a continuación corresponden a una puerta seccional equilibrada. Según el fabricante, el motor SUMO está destinado a puertas que pueden desplazarse manualmente por todo su recorrido con una fuerza inferior a 300 N; el conjunto concreto de una puerta suspendida debe evaluarse en su totalidad.

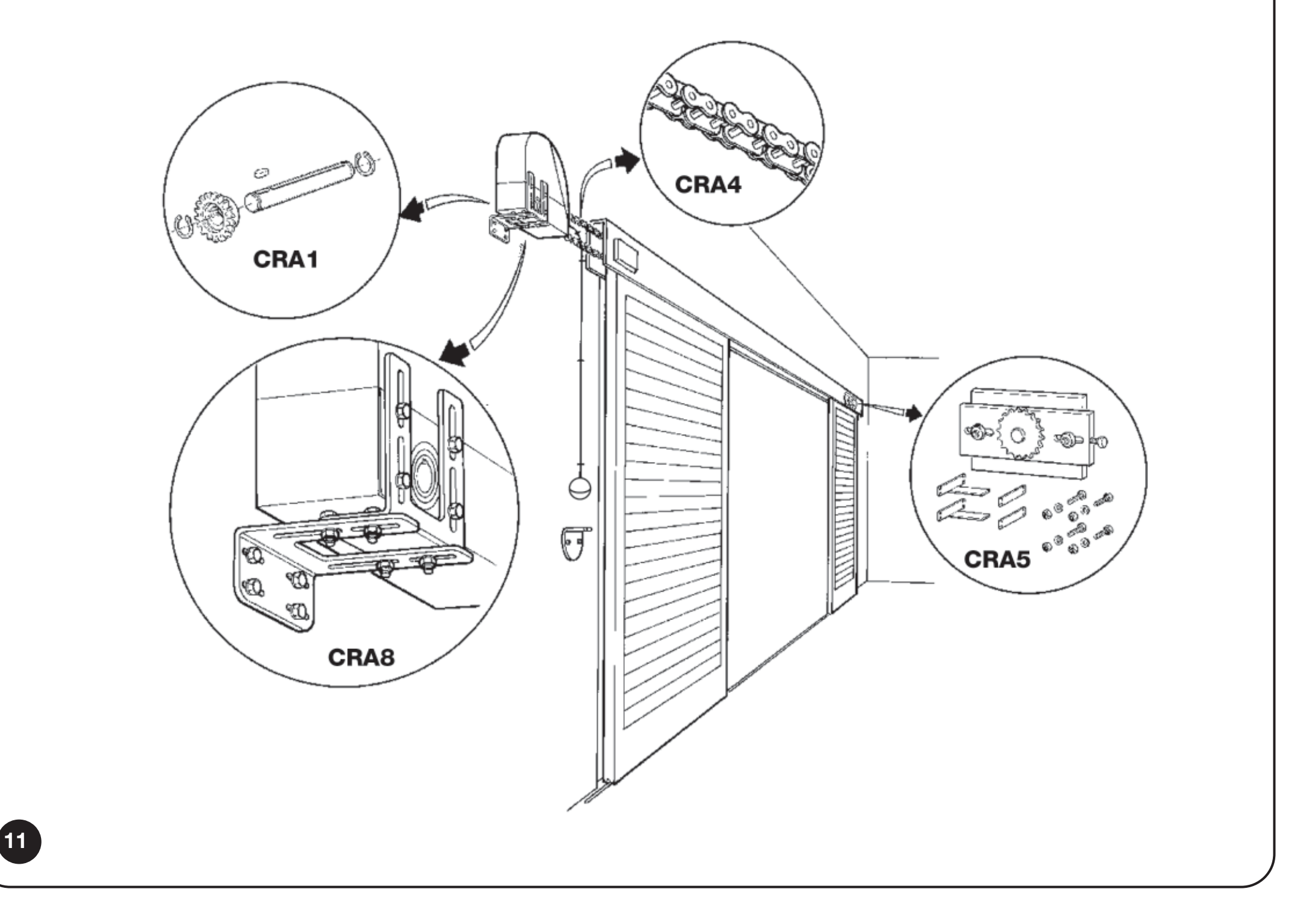

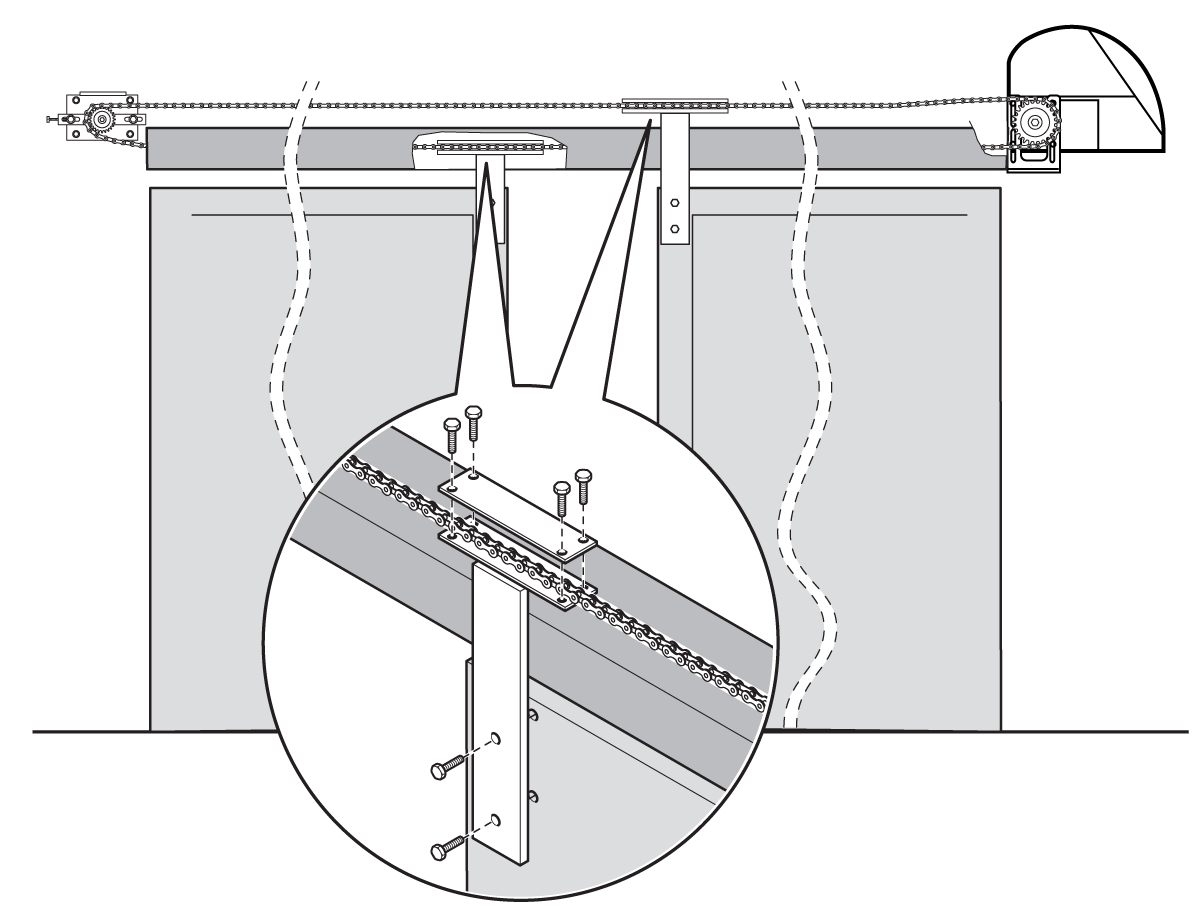

SUMO: montaje de un circuito horizontal de cadena para puerta suspendida
Desbloqueo manual y vuelta al funcionamiento motorizado
El SU2000 utiliza el cable de nailon suministrado con mando, diseñado para desbloquear desde el nivel del suelo; la longitud del cable no puede superar 6,5 m. Desbloquee únicamente una puerta parada y equilibrada.
- Tire del mando hacia abajo hasta la posición 1 según la imagen.
- Desplace la puerta manualmente de forma segura.
- Antes de accionar el motor, vuelva a colocar el mecanismo de desbloqueo en su posición original de bloqueo y compruebe que la transmisión esté acoplada.

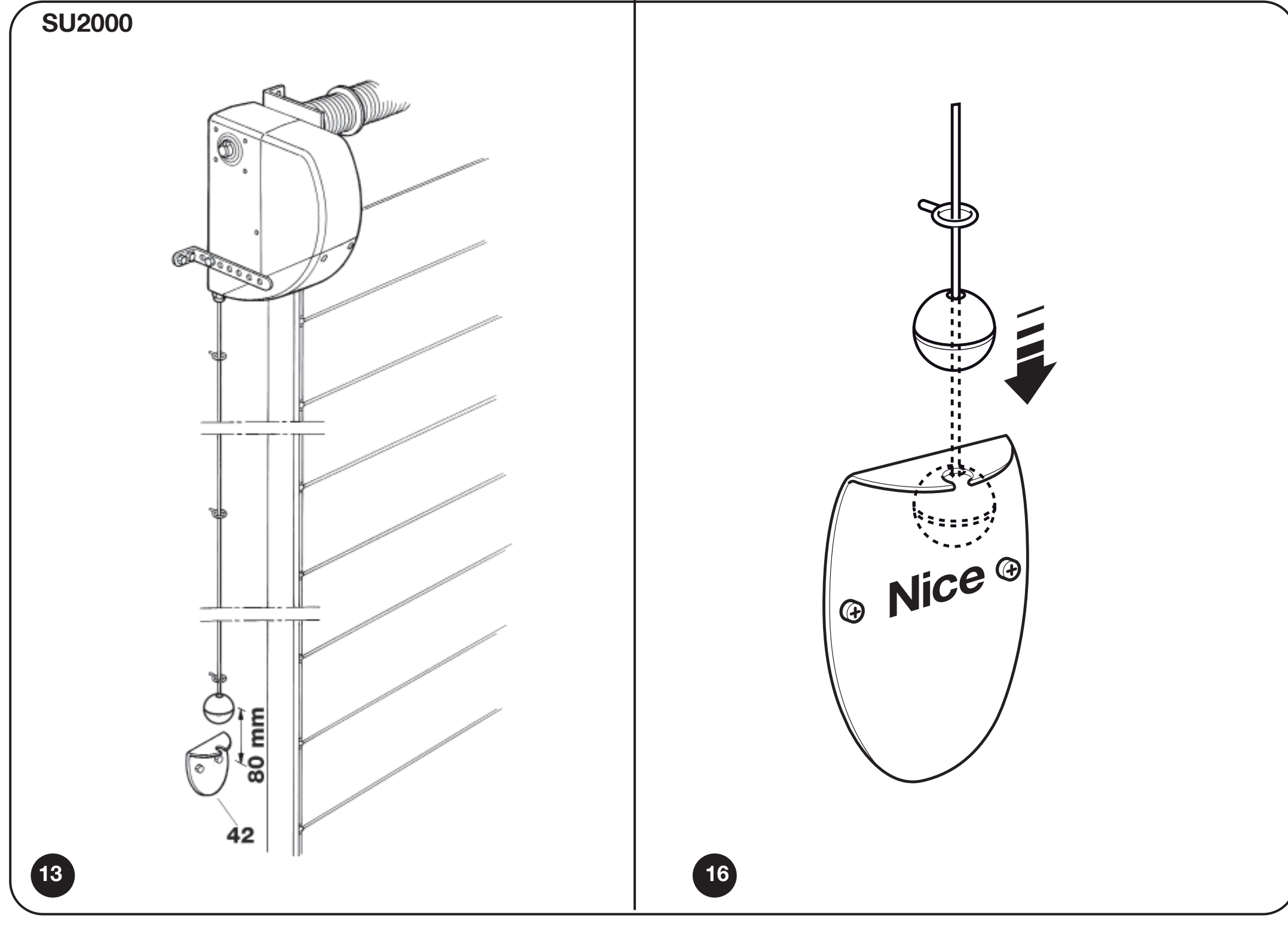

SUMO SU2000: desbloqueo por cable desde el suelo, posición 1 para funcionamiento manual
El desbloqueo desde el exterior se resuelve por separado: NICE KA1 (cable de acero de 6 m) y NICE KIO o NICE KIOMINI. No sustituye a la instalación correcta obligatoria del dispositivo de desbloqueo suministrado; el instalador debe adaptar el recorrido del cable y la conexión mecánica al motor.
En los equipos SUMO con DPRO924, después de mover la puerta manualmente hay que restablecer la sincronización de posición. Si la central de control estaba encendida durante el desbloqueo, lo registra. La sincronización se restablece llevando la puerta hasta la posición de cierre completo guardada; hasta que se sincronice, se abre manteniendo pulsado el mando. Vigile la puerta durante la maniobra y no anule los dispositivos de seguridad.
Conexión de SU2000 con DPRO924
Antes de trabajar, desconecte la alimentación de red y PS224. El cable del motor y el cable del encoder son circuitos distintos. Estos procedimientos se aplican a una puerta seccional equilibrada con un motor SU2000 y DPRO924.
DPRO924: motor, encoder incremental, mandos, fotocélulas con relé, luz intermitente y circuito de seguridad
Cableado y longitudes
| Conexión | Cable / longitud máxima |
|---|---|
| Red eléctrica a DPRO924 | 3 × 1,5 mm² / 30 m. |
| Motor | 3 × 2,5 mm² / 10 m; según los terminales del motor y la conexión de protección. |
| Encoder incremental | 2 × 1 mm² / 10 m; tender separado de los cables de potencia. |
| Luz intermitente | 2 × 0,5 mm² / 20 m. |
| Fotocélulas | 4 × 0,5 mm² / 20 m; ramales concretos según el esquema elegido. |
| Interruptor de mando | 2 × 0,25 mm² / 20 m o 4 × 0,5 mm². |
| Antena | RG58 / máximo 10 m, recomendado hasta 5 m. |
Para tendidos de red de más de 30 m, utilice 3 × 2,5 mm² y asegure la toma de tierra de protección cerca del automatismo. Un electricista determinará si el cable es adecuado y cómo proteger la alimentación eléctrica según la instalación.
Terminales y polaridad de los accesorios
| Terminal DPRO924 | Función / conexión |
|---|---|
| MOTOR 1 / 2 / 3 | 1 y 2: salida de 24 V CC para el motor; 3: toma de tierra de protección. La polaridad de la salida del motor cambia según el sentido del movimiento. No conecte la red de 230 V a los terminales del motor. |
| Encoder incremental | Dos conductores de señal del encoder; sin polaridad. No es una alimentación auxiliar. |
| GND (1) / 24 V (2) | 1 GND = negativo (−), 2 24 V = positivo (+); 24 V CC −30 % / +50 %, máximo 200 mA en total para los accesorios. |
| Phototest (3) | Alimentación positiva comprobada de TX: 3 = positivo (+), GND 1 = negativo (−); 24 V CC, máx. 200 mA en la salida Phototest. |
| Common / COM SBY | Polo común positivo de los mandos, 24 V CC. Common para SbS permanece activo; COM SBY para Open/Close/Photo/Photo2 se desconecta durante Total Stand-by. No es GND. |
| SbS / Open / Close | Contactos NO libres de potencial: SbS respecto a Common, Open y Close respecto a COM SBY. Los contactos por sí solos no tienen polaridad. |
| Photo / Photo2 | Contacto NC libre de potencial de la fotocélula; la conexión del polo común depende de Phototest o Stand-by. |
| STOP Safety Edge | Banda de seguridad resistiva de 8,2 kΩ u óptica OSE. OSE: +12 V = positivo, GND = negativo, SIG = señal. |
| ALT | Circuito de seguridad NC. Un contacto abierto bloquea el funcionamiento. |
| OUT1 / OUT2 / OUT3 | OUT1: luz intermitente de 24 V hasta 25 W, con intermitencia integrada; OUT2/3: contactos de relé libres de potencial hasta 3 A con carga resistiva. No asigne una polaridad +/− ficticia al contacto OUT2/3. |
| LIGHT en la placa de la tapa | 1 = negativo (−), 2 = positivo (+), 24 V CC, máximo 5 W; cable de hasta 2 m. La salida no está protegida contra cortocircuitos. |
Regleta de terminales directamente en SU2000
SU2000: 1/2 corresponden al motor, 3/4 al encoder. Conecte 1/2 a la salida del motor de DPRO924 y 3/4 a la entrada Incremental encoder. Identificación El terminal 3 del motor no es PE. Según el esquema de SU2000, el tercer conductor del cable de motor de tres hilos debe dejarse aislado de forma segura en el lado del motor. La toma de tierra de protección de la alimentación de red de DPRO924 sigue siendo obligatoria.

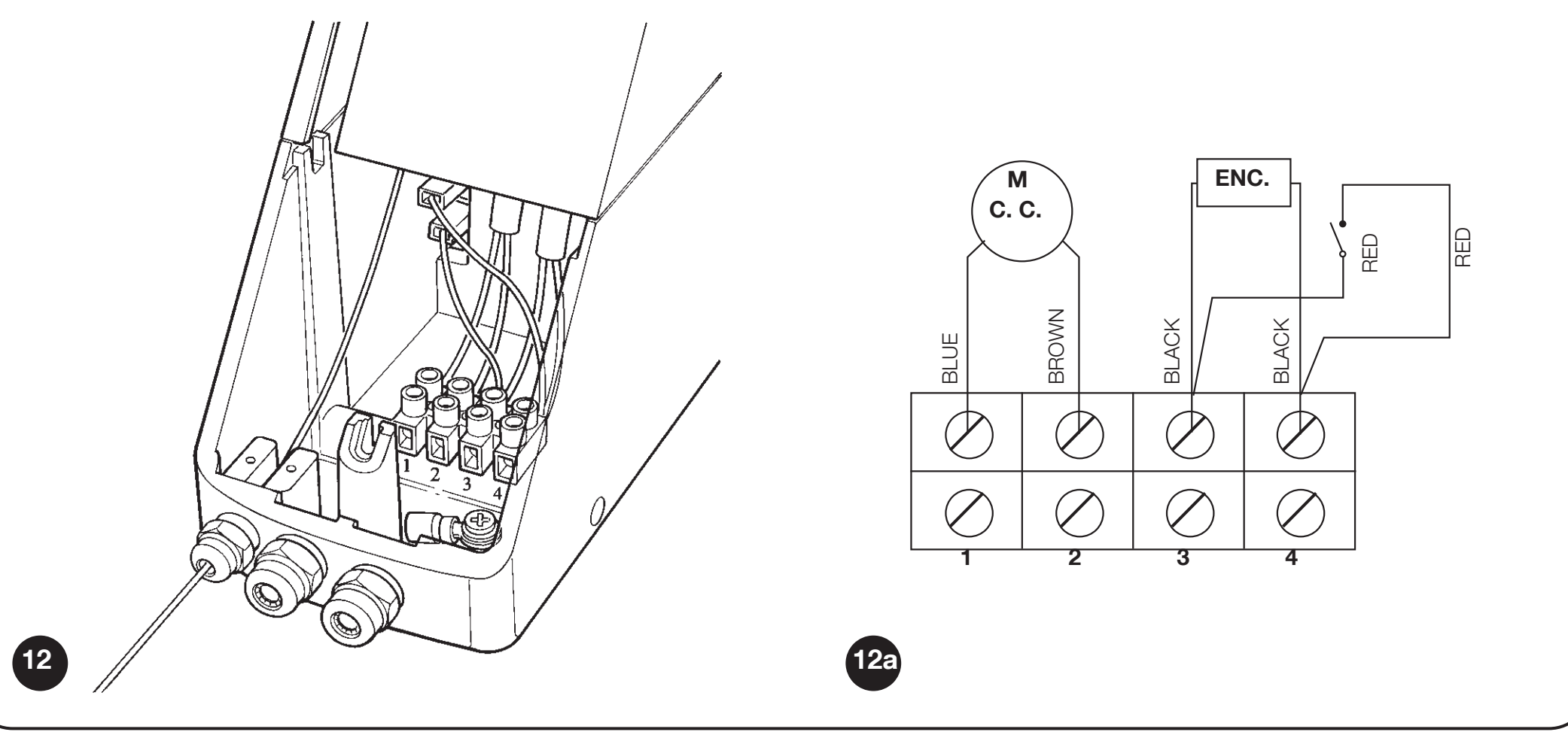

SUMO SU2000: terminales 1/2 del motor y 3/4 del encoder; tercer conductor del cable del motor aislado de forma segura
Fotocélulas EPM con Phototest
DPRO924 utiliza NICE EPM con salida de relé convencional. Para la función de seguridad, conecte en EPM 4 COM y 5 NC; el contacto 3 NO no es el contacto de seguridad correcto.
| Dispositivo | Alimentación y contacto |
|---|---|
| TX EPM | 1 = positivo (+), 2 = negativo (−). En modo Phototest: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = positivo (+), 2 = negativo (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2) DPRO924; RX 5 NC → Photo o Photo2 según la zona protegida. El terminal RX 3 NO no se conecta a esta función de seguridad. |
| Dos pares | Asignar cada uno a la entrada correspondiente. Si interfieren entre sí, cambiar su posición o utilizar pantallas ópticas adecuadas. La sincronización EPM mediante SYNC requiere alimentación de CA; no la utilice con esta conexión de CC. |

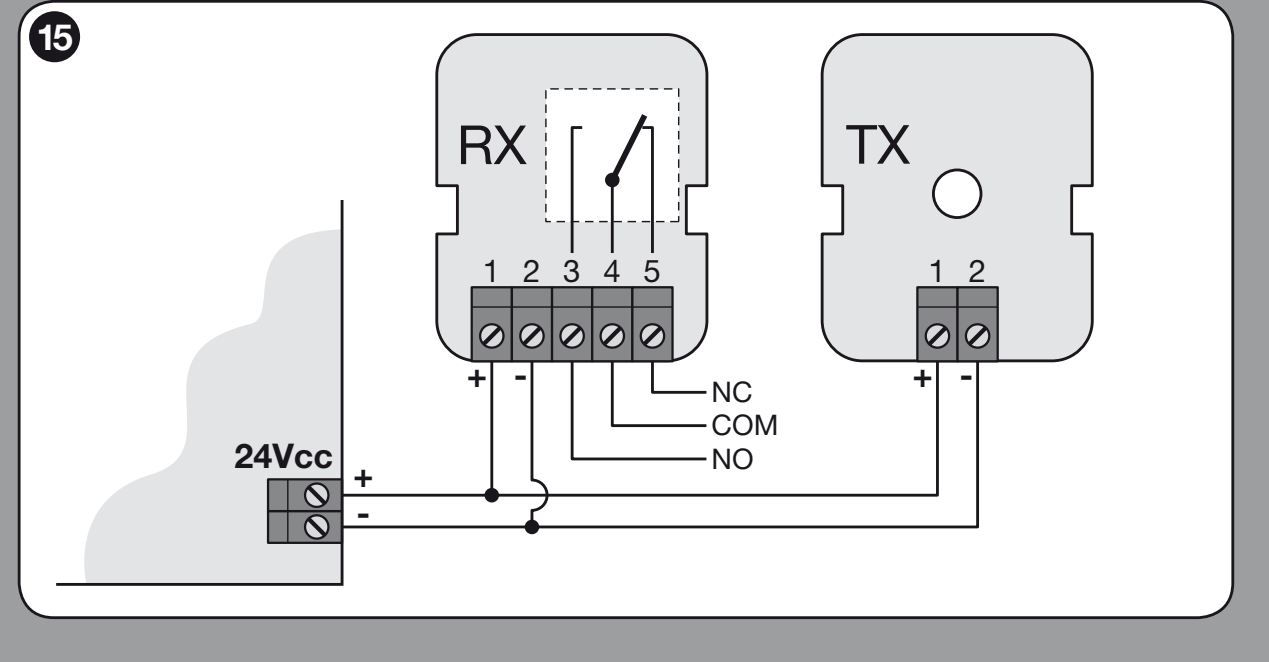

EPM: alimentación TX/RX 1 (+), 2 (−), contactos de relé 4 COM y 5 NC

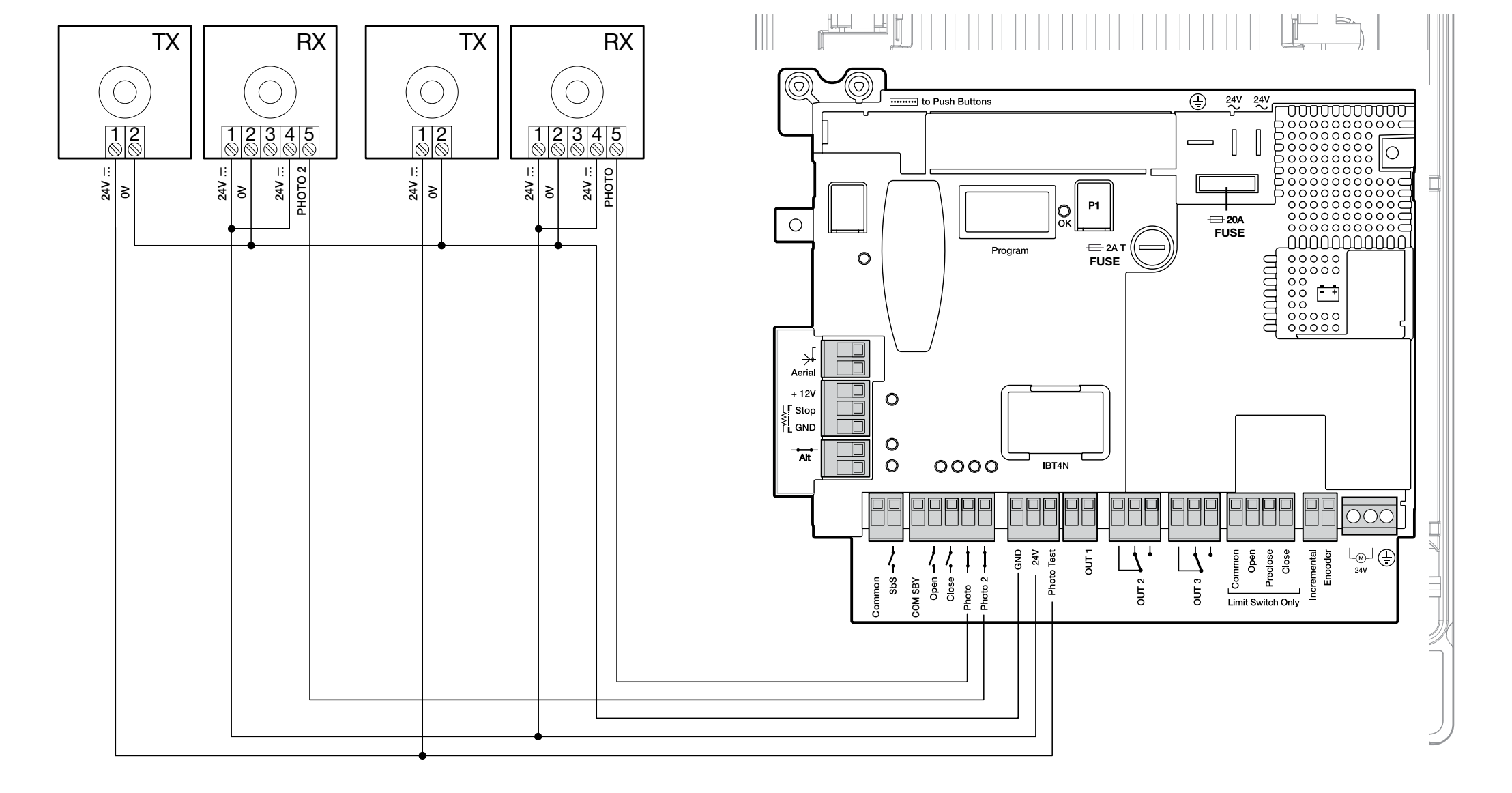

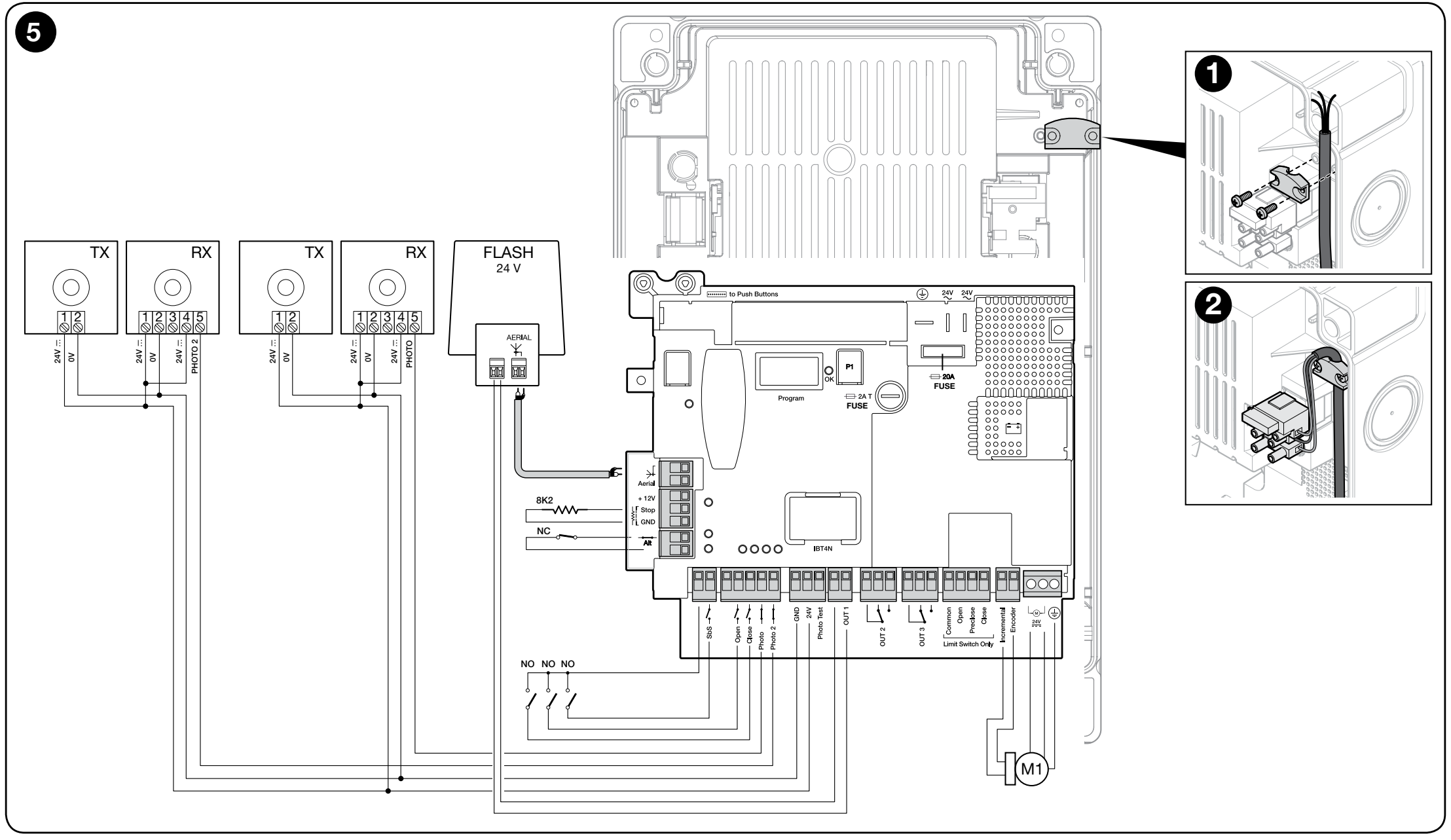

DPRO924: RX a GND/24 V y TX a GND/Phototest
Phototest comprueba las fotocélulas antes del movimiento. Tras conectarlo, realice el aprendizaje de los dispositivos de seguridad. Photo o Photo2 no utilizado se conecta en este esquema a Phototest; esto no sustituye la protección exigida de la puerta.
Alternativa: Total Stand-by
Total Stand-by se activa mediante Oview; transcurrido el tiempo configurado, 1 min de fábrica, reduce el consumo desconectando los accesorios. TX y RX: 1 (+) → COM SBY, 2 (−) → GND (1). Contacto RX 4 COM → COM SBY, 5 NC → Photo o Photo2. En esta conexión no se realiza Phototest. Photo/Photo2 no utilizado se conecta a COM SBY. No combine los dos esquemas.

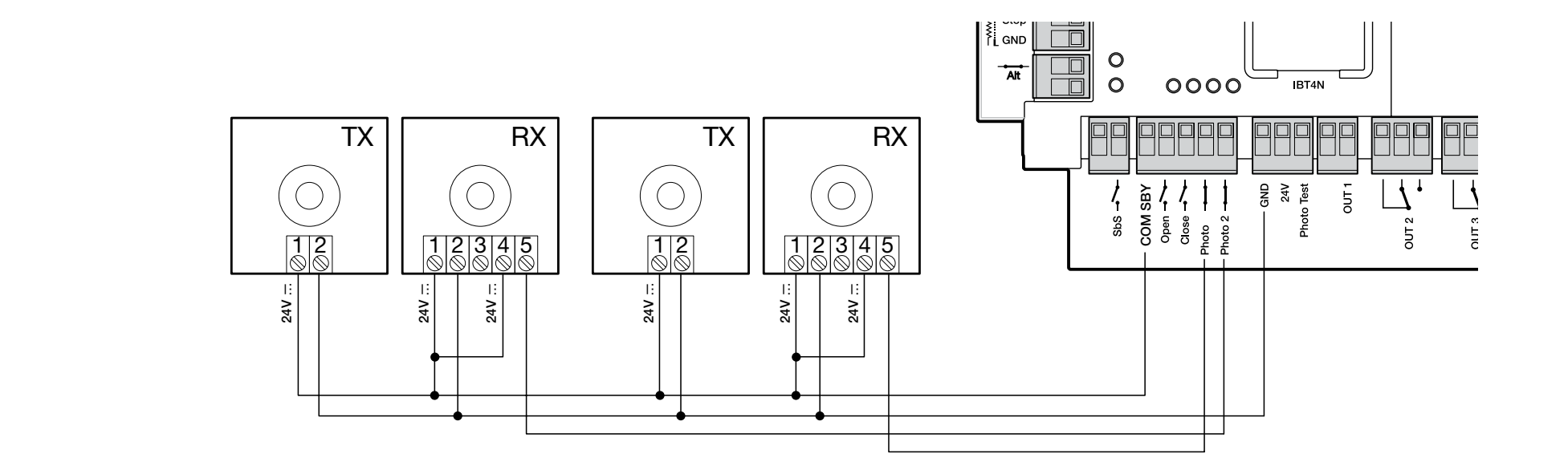

DPRO924: alternativa independiente de alimentación de las fotocélulas con Total Stand-by
Banda sensible y circuito de seguridad
La banda resistiva de 8,2 kΩ se conecta entre SIG y GND, sin polaridad. OSE óptica según la identificación: cable marrón a +12 V, verde a SIG y blanco a GND. Si se utiliza otro código de colores, prevalecen las indicaciones del fabricante de la banda. En esta interfaz resistiva, los contactos NC se conectan en serie con la resistencia terminal de 8,2 kΩ, y los NO en paralelo con la resistencia; la conexión debe ajustarse al diseño de seguridad. Después de modificarlo, repita el aprendizaje. La resistencia no debe utilizarse para anular la protección exigida.
Luz intermitente de advertencia e indicador de estado
En OUT1 está previsto NICE ELDC con intermitencia propia, 24 V, máximo 25 W. OUT1 no es un par auxiliar GND/24 V; no deduzca la polaridad a partir de otros conectores. En el propio par de alimentación del ELDC, su esquema no especifica +/−. Conecte la antena a la radio según el conector correspondiente.
El indicador de estado de la placa de la tapa es independiente: LIGHT 1 (−), 2 (+), 24 V CC / 5 W. Se apaga cuando la cadena de seguridad está abierta; en condiciones normales parpadea 0,5 s ON / 0,5 s OFF y, en caso de error, sigue la señalización de OK. El cable puede tener una longitud máxima de 2 m y la salida no está protegida contra cortocircuitos.

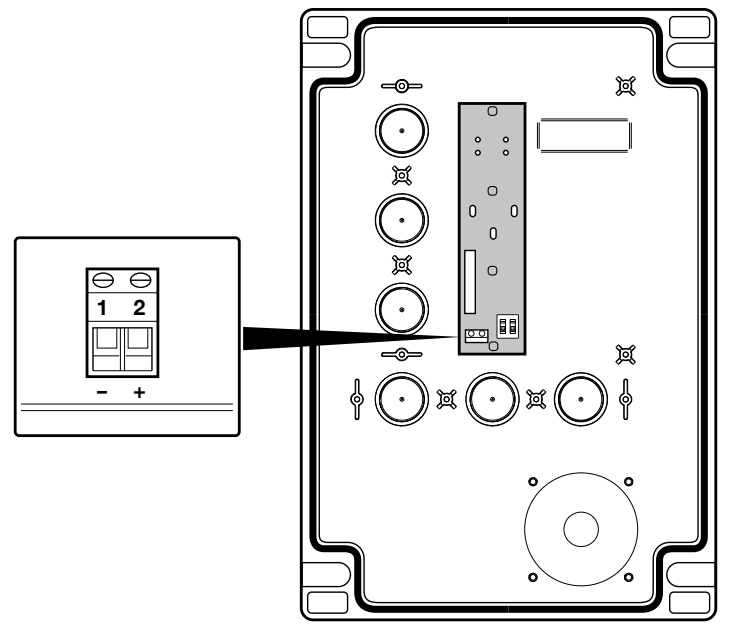

DPRO924: LIGHT 1 (−), 2 (+) en la placa de botones de la tapa
Alimentación de reserva e interfaz de servicio
NICE PS224 se conecta al conector de batería previsto de la DPRO924 solo después de completar el montaje y la programación. El número de maniobras durante un corte de alimentación no es fijo y depende de la puerta y de la batería. Oview se conecta mediante IBT4N y permite ajustar la fuerza, la sensibilidad y los puntos de ralentización, así como realizar diagnósticos. Elija accesorios para DPRO924, no para la antigua A924.
Primera puesta en marcha de DPRO924 con SUMO
En la placa de la tapa, los interruptores que habilitan los botones OPEN y CLOSE deben estar en ON; STOP permanece siempre activo. Antes del aprendizaje, la puerta debe estar aproximadamente a 50 cm del suelo, para comprobar la dirección de forma segura. El indicador verde OK parpadea aproximadamente una vez por segundo; ALT/Photo/Photo2 deben coincidir con la conexión.
1. Aprendizaje de los dispositivos de seguridad
Debe haber conectado al menos un dispositivo de seguridad. Para el modo de funcionamiento elegido, respete también el equipamiento de seguridad exigido. Realice el aprendizaje de los dispositivos y de las posiciones seguido, sin interrupciones.
- Ponga A1 en ON y A2/A3/A4 en OFF.
- Mantenga pulsado STOP unos 3 s, hasta que OK quede iluminado en rojo de forma fija; suelte el botón.
- Al terminar, ponga los interruptores en OFF y continúe inmediatamente con el aprendizaje del encoder incremental.
2. Posiciones con encoder incremental
- Ajuste B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- Mantenga pulsado STOP unos 3 s hasta que la luz roja quede fija y, a continuación, suelte el botón.
- Pulse OPEN para mover la puerta hasta la apertura deseada antes del tope mecánico. Confirme manteniendo STOP 3 s: un destello rojo.
- Pulse CLOSE para mover la puerta hasta el cierre completo. Confirme manteniendo STOP 3 s: dos destellos rojos.
- Si desea una apertura parcial personalizada, pulse OPEN para mover la puerta hasta ese punto y confirme manteniendo STOP 3 s: tres destellos rojos. De lo contrario, continúe.
- Ponga A1 en OFF; seleccione A3/A4 según el modo de funcionamiento y confirme pulsando P1 durante al menos 2 s.
Si OPEN cierra la puerta, detenga el movimiento, desconecte la alimentación de red y la batería, intercambie los cables del motor en las salidas 1/2 y vuelva a iniciar el aprendizaje. No invierta el par del encoder para cambiar el sentido.
3. Aprendizaje de fuerzas
Después de establecer las posiciones, realice ciclos completos de apertura y cierre sin interrupciones, hasta que la unidad deje de alternar el parpadeo rojo/verde de OK durante el movimiento. Una maniobra interrumpida no se contabiliza. Durante el aprendizaje, la unidad utiliza la fuerza máxima: el área debe permanecer vigilada. Repita el aprendizaje si modifica la velocidad, los puntos de ralentización o la sensibilidad. Al terminar, realice las pruebas de seguridad.
En primer lugar, la unidad calcula los puntos de ralentización RA/RB; se ajustan mediante Oview. No los ajuste mediante el procedimiento de posiciones SOON.
Configuración de los modos de DPRO924

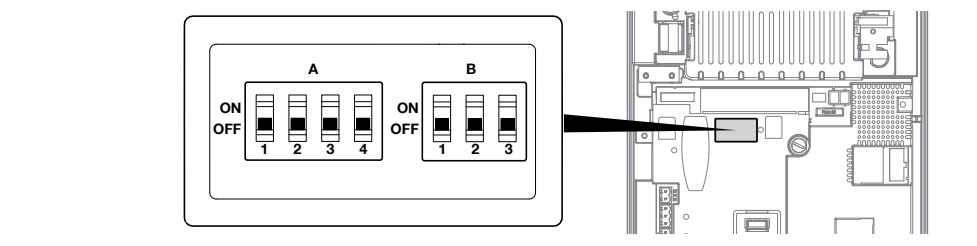

DPRO924: bloque A con cuatro interruptores y bloque B con tres interruptores en la placa principal
Los interruptores A y B están en la placa principal. Después de modificarlos, OK puede parpadear alternando rojo y verde y la unidad puede rechazar los comandos: confirme la configuración correcta con P1 durante 2 s, o repita el aprendizaje de los dispositivos de seguridad. Si estas funciones se configuran mediante Oview, los DIP correspondientes deben estar en OFF.
DIP A – funcionamiento
| Configuración | Significado |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Hombre presente: movimiento únicamente mientras se mantiene pulsado el comando. |
| A1 ON, A3/A4 OFF | Aprendizaje de los dispositivos de seguridad y de las posiciones. Para SU2000, ponga también A2 en OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Modo industrial: apertura semiautomática y cierre mediante pulsación mantenida. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Funcionamiento semiautomático tras el aprendizaje de las posiciones. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Cierre automático con tiempo de pausa memorizado. |
| A2 ON | Inversión del encoder absoluto; no se utiliza con el encoder incremental SU2000. |
DIP B – sensibilidad, velocidad y motor
| Interruptor | Estado y significado |
|---|---|
| B1 – sensibilidad | OFF: desactivada; ON: activada. ON reduce la fuerza de intervención ante un obstáculo; después de cambiarlo, realice el aprendizaje de fuerzas y una medición. |
| B2 – cambio de velocidad | OFF: funcionamiento normal; ON: ajuste de velocidad, OK parpadea rápidamente en naranja. |
| B3 – tipo de motor | OFF para SU2000 con encoder. ON es para un motor con finales de carrera electromecánicos. |
Cierre automático – tiempo de pausa
- Tras memorizar las posiciones, ajuste A3/A4 en ON y A1/A2 en OFF.
- Mantenga pulsado P1 durante al menos 2 s.
- Envíe OPEN y espere a que se abra por completo.
- A partir de ese momento, espere el tiempo de pausa deseado y envíe CLOSE. El tiempo quedará guardado.
Para cambiar la pausa, ponga A4 en OFF y confirme manteniendo P1 pulsado 2 s; así se borrará la pausa anterior. A continuación, ponga A4 en ON, confirme manteniendo P1 pulsado 2 s y repita la apertura, la espera y el cierre.
Velocidad de movimiento y de ralentización
Se ajustan por separado la apertura, la apertura ralentizada, el cierre y el cierre ralentizado. Se puede usar Oview o los botones de la placa:
- Ponga B2 en ON; OK parpadeará rápidamente en naranja.
- Mantenga pulsado P1 y envíe OPEN o CLOSE según la dirección que quiera modificar.
- Mientras mantiene pulsado P1, modifique el tramo actual: OPEN aumenta la velocidad un 5 % por pulsación; CLOSE la reduce un 5 %.. La luz verde de OK indica un tramo normal; la roja, uno ralentizado.
- Suelte P1; para el siguiente movimiento, vuelva a mantenerlo pulsado desde el principio.
- Vuelva a poner B2 en OFF, complete el aprendizaje de fuerzas y realice las pruebas.
Mientras se mantiene pulsado P1, el control de corriente queda desactivado. Esta operación debe realizarla un instalador que supervise la puerta; no se utiliza para probar la fuerza contra un obstáculo.
Mando a distancia y antena
El receptor de radio se inserta en la ranura SM con la alimentación de red y la batería desconectadas. No confunda el equipamiento de un accionamiento individual con el de un kit completo: elija el receptor y los transmisores según la configuración suministrada realmente.
NICE OXIBD es compatible con mandos unidireccionales y bidireccionales; un transmisor unidireccional adecuado es NICE MYGO4. Un receptor antiguo ya instalado puede utilizar otra codificación. La misma frecuencia de 433,92 MHz no es suficiente por sí sola.
En el modo normal 1, las salidas del receptor son: 1 – paso a paso, 2 – apertura parcial, 3 – apertura, 4 – cierre. El modo 2 permite guardar un botón individual para una orden seleccionada. Realice el emparejamiento y el borrado exactos según las indicaciones del manual del receptor OXIBD correspondiente; los botones del motor no borran su memoria de radio.
En el OXIBD, conecte la antena al conector del receptor según el esquema de conexión de la antena OXIBD. El conductor central del cable coaxial va a la señal y la malla, a la masa de la antena. No se trata de los polos de alimentación +/−.
Diagnóstico DPRO924
Tras el encendido, dos destellos lentos del indicador verde OK señalan que el motor tiene un encoder incremental. Un destello lento rojo confirma el borde de seguridad de 8,2 kΩ aprendido; dos destellos, OSE. Un parpadeo verde rápido tras el encendido puede indicar que la memoria no está programada.
| Indicador rojo OK | Causa y comprobación |
|---|---|
| 2 destellos | Fotocélula: obstáculo, sistema óptico o conexión del relé. |
| 3 destellos | Fuerza, sensibilidad o encoder bloqueado: compruebe la resistencia mecánica y el cable del encoder. |
| 4 destellos | STOP/ALT o desbloqueo: asegure el motor y compruebe el circuito de seguridad. |
| 5 destellos | Parámetros internos: pulse STOP en la cubierta y espere al menos 30 s. Si el fallo persiste, llame al servicio técnico; también puede realizar un restablecimiento y un nuevo aprendizaje. |
| 6 destellos | Límite del número de maniobras: espere a que se enfríe. |
| 7 destellos | Fallo eléctrico interno: pulse STOP, desconecte todas las fuentes de alimentación y solicite una revisión profesional de la placa y el cableado. |
| 8 destellos | Orden de entrada permanente: elimine el bloqueo del contacto. |
| 9 destellos | Automatismo bloqueado electrónicamente: envíe la orden para desbloquearlo. |
| Otras señales de OK | Solución |
|---|---|
| Luz roja fija + 8 destellos verdes | Falta la señal del encoder. Pulse STOP y compruebe el cable independiente del encoder. |
| Luz roja fija + 10 destellos verdes | Se ha superado el tiempo de movimiento. Pulse STOP y compruebe la mecánica y las posiciones; el tiempo se ajusta mediante Oview. |
| Luces roja y verde alternas en reposo | DIP modificados: compruebe la configuración y confirme manteniendo P1 pulsado al menos 2 s. |
| Luces roja y verde alternas durante el movimiento | Se está aprendiendo la fuerza; complete las maniobras. |
| Naranja rápido | B2 está en ON; complete el ajuste de velocidad y ponga B2 en OFF. |
Borrado de la memoria DPRO924
El restablecimiento borra los ajustes, las posiciones y los dispositivos de seguridad programados. La memoria del receptor de radio enchufable es independiente.
- Con la puerta detenida, ponga A1/A2/A3/A4 en ON; OK parpadeará rápidamente en naranja.
- Mantenga pulsado STOP unos 3 s hasta que OK quede iluminado en rojo fijo; suéltelo.
- Tras el restablecimiento, OK parpadeará rápidamente en naranja. Vuelva a poner todos los DIP A en OFF; OK parpadeará en verde.
- Ajuste el tipo correcto de motor y repita el aprendizaje de los dispositivos de seguridad, las posiciones y las fuerzas, además de las pruebas.
Comprobación antes de entregar la puerta
- Con el accionamiento desbloqueado, compruebe que el movimiento sea fluido y que la puerta esté equilibrada. En la configuración seccional descrita aquí, la fuerza necesaria para mover la puerta manualmente no debe superar 225 N. Esta fuerza no es el par motor ni la fuerza de impacto admisible.
- Tras bloquear el accionamiento, pruebe la apertura, el cierre y STOP; la puerta no debe torcerse ni golpear más allá de las posiciones finales guardadas.
- Pruebe cada par de fotocélulas en el TX, en el RX y en el centro del haz, por ejemplo, con un cilindro de Ø 5 cm y 30 cm de longitud. Compruebe la respuesta real de la puerta.
- Pruebe el borde sensible, el circuito de seguridad y el desbloqueo de emergencia. El instalador debe medir las fuerzas de impacto con un instrumento adecuado; repita la prueba después de modificar la fuerza o la sensibilidad.
- Entregue la puerta solo después de superar las pruebas, con el marcado, las instrucciones de desbloqueo y el plan de mantenimiento. Pase únicamente cuando la puerta esté completamente abierta y detenida.
Mantenimiento del accionamiento y de la puerta
Desconecte la alimentación de red y la batería durante cada inspección programada. Compruebe el soporte, los anclajes, la chaveta, el eje, el desbloqueo, las guías y el equilibrado; si hay cadena, compruebe también su tensión, desgaste y lubricación cuando sea necesario. Utilice el accionamiento únicamente con topes mecánicos y elementos de protección que funcionen correctamente.
El instalador determinará el intervalo de mantenimiento del conjunto según el uso y la puerta; compruebe y limpie las fotocélulas EPM al menos cada 6 meses. Repita las pruebas después del mantenimiento. En una puerta seccional, los fallos de los muelles o de los cables de sustentación deben repararlos profesionales; no se solucionan aumentando la fuerza del motor.
Datos técnicos de SUMO SU2000
| Parámetro | Valor |
|---|---|
| Control | Para una puerta seccional equilibrada, se requiere una unidad de control independiente NICE DPRO924; no está incluido con SU2000. La instalación suspendida requiere una unidad de control adecuada específica. |
| Alimentación del motor | 24 V CC; rango de funcionamiento: 15–36 V CC. |
| Consumo / potencia del motor | 13 A CC / 500 W. No es corriente de la red de 230 V. |
| Par motor | 120 Nm. |
| Velocidad de rotación | 7,5–16 rpm; ajuste según el control y el conjunto. |
| Superficie de la puerta seccional | Máximo 35 m². |
| Ciclo de trabajo | 50 %. |
| Grado de protección / temperatura | SU2000 IP44; de −20 a +50 °C. |
| Eje / orificio | Eje Ø 25,4 mm; orificio del motor Ø 25,5 mm. |
| Dimensiones / peso | 350 × 270 × 110 mm / 10,5 kg. |
| Clase térmica de aislamiento del motor | Clase B. |

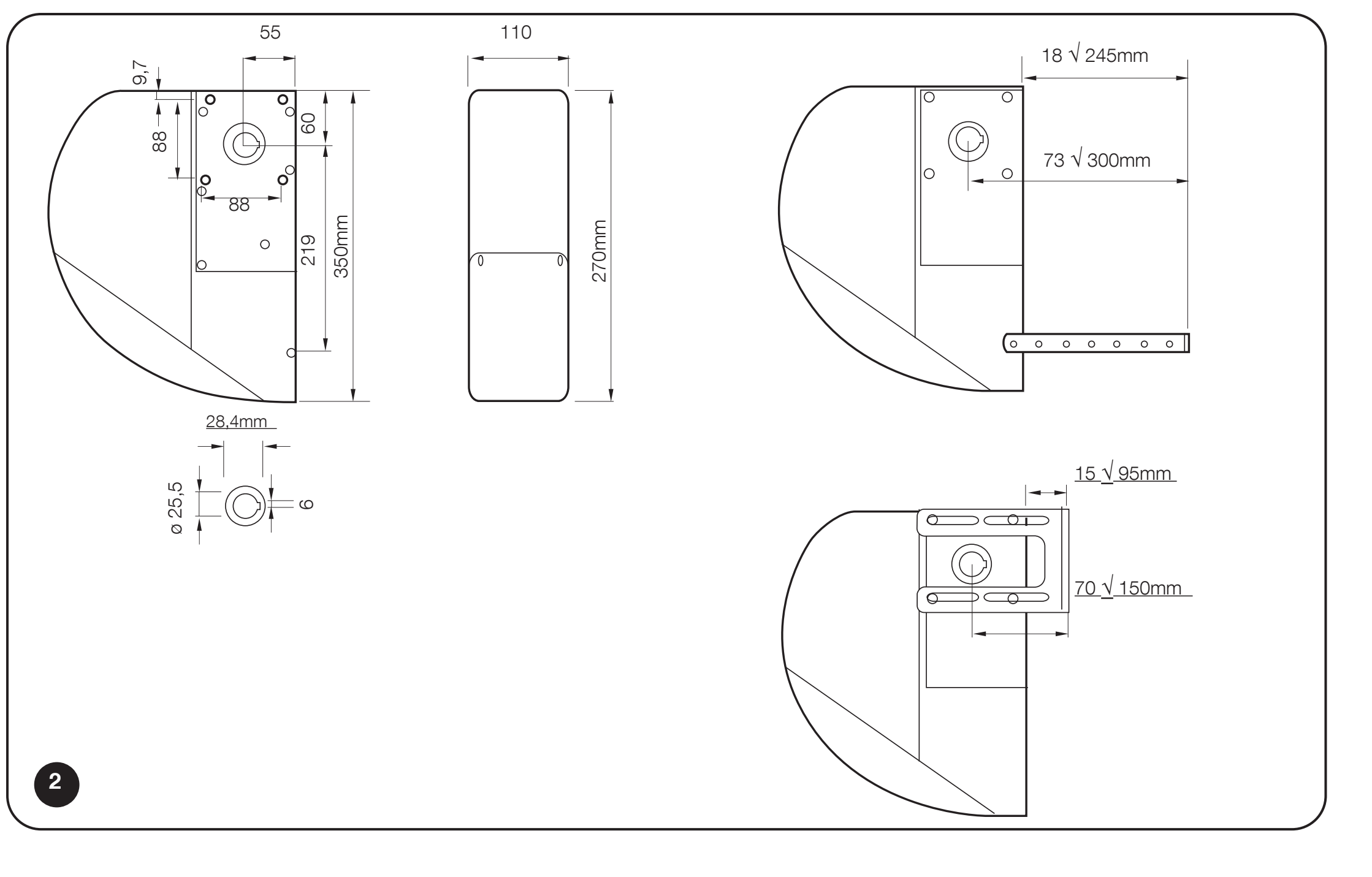

Dimensiones del SUMO SU2000, orificio del eje y rango de la consola
Alimentación y límites del DPRO924
| Parámetro | Valor |
|---|---|
| Alimentación de red | 230 V CA, 50/60 Hz; clase I, conexión a tierra. |
| Potencia máxima absorbida de la red | 500 W. |
| Salida para accesorios | 24 V CC −30 % / +50 %, 200 mA; polaridad y bornes. |
| Respaldo | NICE PS224. |
| Fusibles | F2 T2 A; F1 automotriz 20 A. Mismo tipo y valor una vez eliminada la causa. |
| Caja | IP55 con el cierre correcto; 310 × 210 × 125 mm, aproximadamente 4 kg. |
Vista de 360° del accionamiento
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
