NICE OX4T - receptor externo universal de cuatro canales con código variable
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
179,37 € con IVA
| Peso |
|---|
| 0,40 kg |
Descripción del producto NICE OX4T - receptor externo universal de cuatro canales con código variable
De cuatro canales (¿qué significa?) receptor compatible con mandos NICE con código variable del tipo O-Code (el código de 72 bits permite 4,7 cuatrillones de combinaciones, por lo que es prácticamente imposible copiarlo). También reconoce la codificación FloR de los mandos Era Flor y FloR-s y la codificación Smilo. Con este receptor puede controlar con un mando o un botón de la marca NICE un dispositivo automatizado de otra marca mediante relés sin potencial. De hecho, los relés son normalmente libres de potencial, pero si realiza un puente de alimentación a través del relé, también podrá controlar cualquier otro dispositivo de 230 V, como un motor, una luz, persianas, toldos, estores, contraventanas...
Resumen rápido de las características del receptor NICE OX4T
- Puede guardar hasta 1024 mandos en la memoria del receptor.
- El dispositivo incorpora 4 relés para contactos normalmente abiertos (NO) y normalmente cerrados (NC).
- En los relés se puede configurar uno de los 14 comandos.
- Incluye 3 interruptores, 2 de los cuales se pueden utilizar para configurar el temporizador.
- También puede funcionar como repetidor, es decir, puede enviar la señal de un mando a distancia a otro receptor más alejado, ampliando así el alcance de todo el sistema de automatización.
Instalación del receptor NICE OX4T

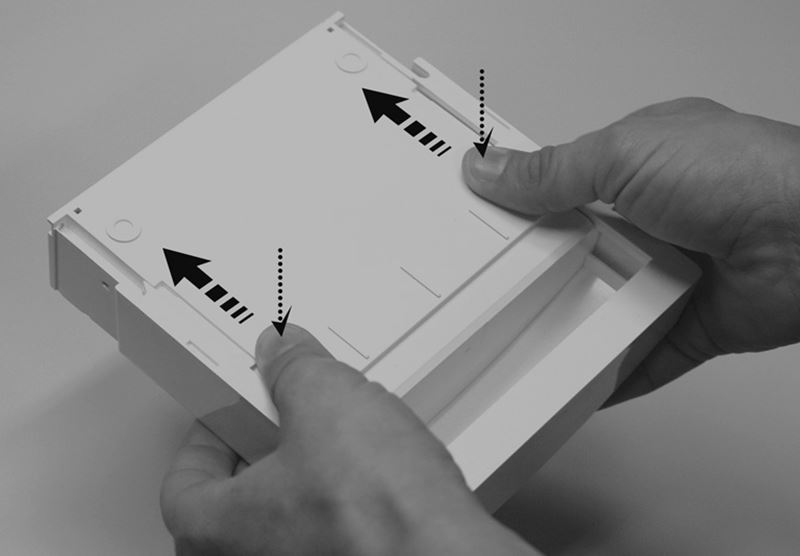

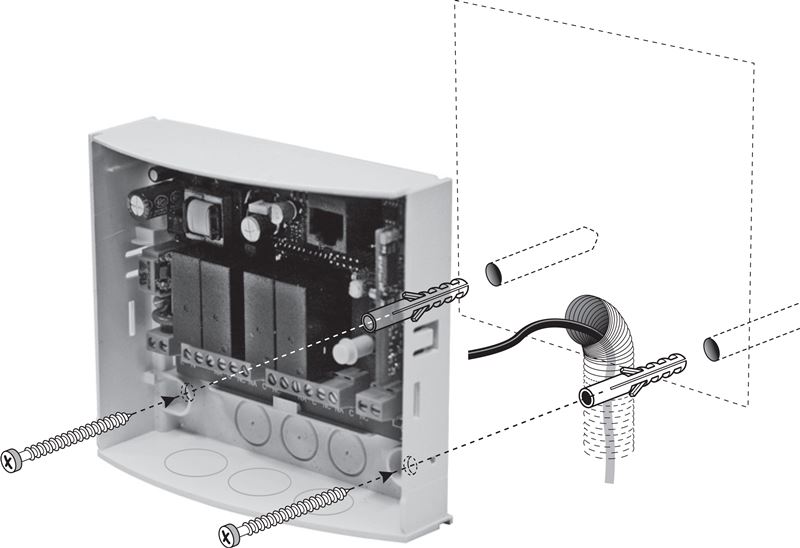

| 1. Retire la tapa superior del receptor | 2. Taladre los orificios para los tornillos y el cableado en los puntos indicados y monte el receptor en la pared o en otra superficie. |
|---|---|
 |
 |

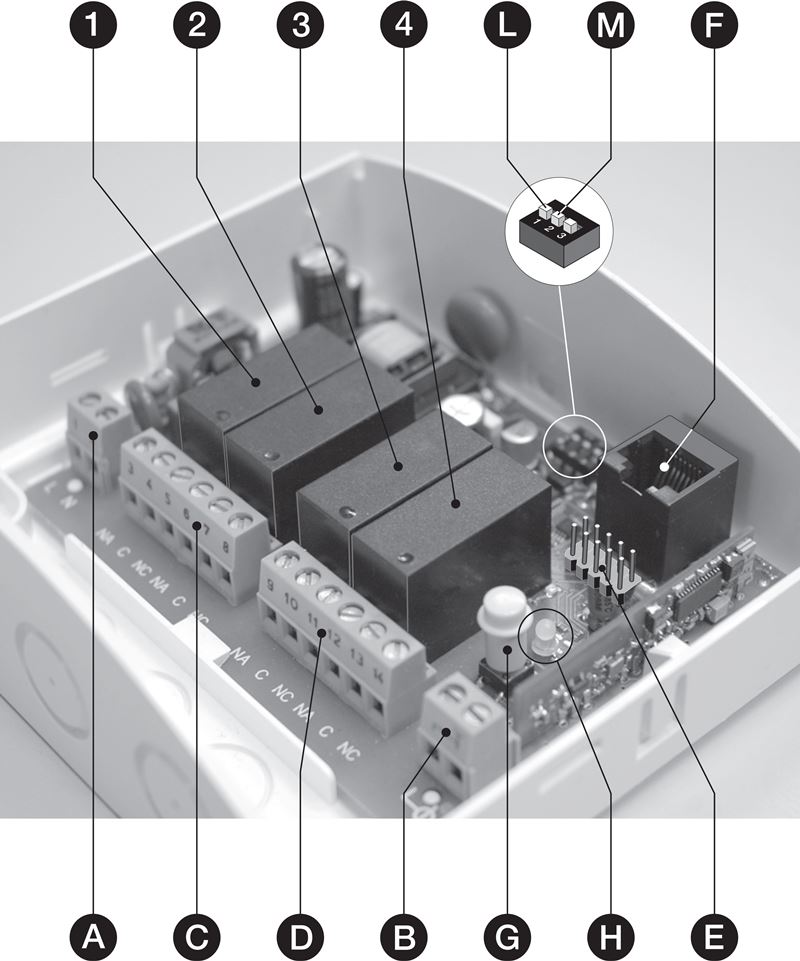

Diagrama y conexión del receptor NICE OX4T
El receptor incluye entradas de alimentación y salidas de cuatro relés y una entrada para la antena:
| Identificación | Descripción |
|---|---|
| 1, 2, 3, 4 | Relés |
| A | Entrada de alimentación |
| B | Entrada para la antena |
| C | Salida de los relés 1 y 2 |
| D | Salida de los relés 3 y 4 |
| E | Puerto para NICE OBOX |
| F | Puerto para NICE O-View y NICE BusT4 |
| G | Botón de programación P1 |
| H | LED L1 |
| L | Interruptor del temporizador I |
| M | Interruptor del temporizador II |
Conexión eléctrica y descripción de los relés
Los 4 relés son libres de potencial.
Cada relé tiene un contacto común (C), uno normalmente abierto (NO) y uno normalmente cerrado (NC).
Los relés 1+2+3+4 están aislados del circuito interno del receptor, por lo que puede circular por ellos corriente de red de 230 V. Asimismo, los pares de relés 1+2 y 3+4 están aislados entre sí. Por lo tanto, puede utilizar las siguientes combinaciones:
- utilizar todos los relés para alta tensión
- o utilizar todos los relés para baja tensión
- o utilizar los relés 1+2 para alta tensión y los relés 3+4 para baja tensión
- o utilizar los relés 1+2 para baja tensión y los relés 3+4 para alta tensión
Ejemplo de conexión para alta tensión

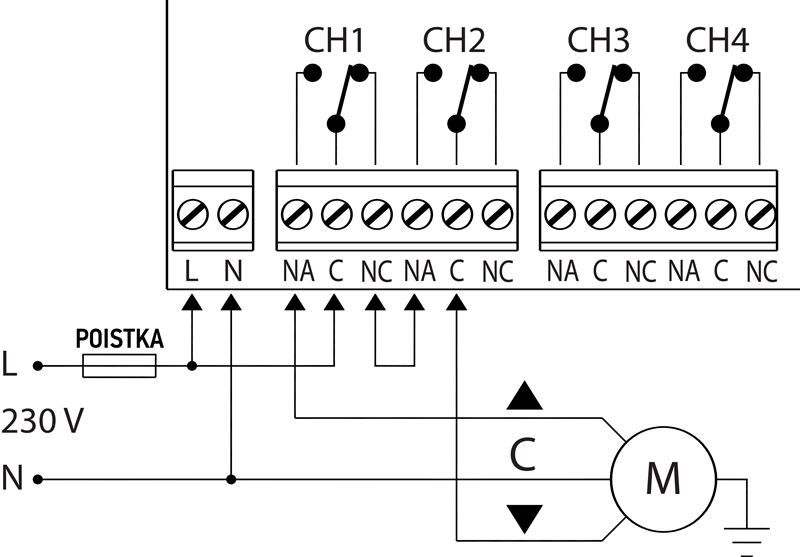

| Ejemplo de conexión para un circuito eléctrico general (luz, motor...) | Ejemplo de conexión para un motor bidireccional (un canal/relé lo mueve en un sentido y el otro, en el sentido contrario) |
|---|---|
 |
 |
Si el alcance es insuficiente del mando a distancia es necesario utilizar una antena externa, por ejemplo, la NICE ABF. Al instalar la antena, deje el cable recto para que se doble y retuerza lo menos posible. Coloque la antena lo más alto posible por encima de estructuras metálicas o de hormigón armado para obtener el mayor alcance posible.
Programación del receptor externo NICE OX4T
Emparejamiento con un mando: introducción
Durante el emparejamiento, el receptor se comunica mediante el botón P1, que se pulsa, y responde mediante el parpadeo del LED. Consulte el diagnóstico de los parpadeos, si algo no le funciona.
En el receptor se pueden memorizar 1024 mandos con los códigos compatibles O-Code/FloR/TTS, Smilo y Flo.
Atención: El primer mando memorizado determina el tipo de código que se utilizará a partir de entonces. Por tanto, si tuviera memorizado un mando con código Smilo, ya no podría emparejar con el receptor un mando con código, por ejemplo, FloR, a menos que borrara toda la memoria (una situación poco probable). Al conectarlo a la alimentación eléctrica, el receptor emite un determinado número de destellos verdes largos, que indican el tipo de código utilizado.
Puede emparejar el mando con el receptor de dos modos:
Emparejamiento del mando a distancia en modo I.
De este modo, todos los botones del mando se guardan a la vez en la memoria del receptor, y funcionará de manera que el primer botón controle el primer relé, el segundo botón el segundo relé, el tercer botón el tercer relé y el cuarto botón el cuarto relé. Funcionará de manera que el primer botón controle el primer relé, el segundo botón el segundo relé, el tercer botón el tercer relé y el cuarto botón el cuarto relé. El modo de funcionamiento está configurado como semiautomático "abrir/cerrar mientras se mantiene pulsado". Si el mando tiene menos botones, solo se memorizará ese número de relés.
El procedimiento de emparejamiento es el siguiente:
- Pulse el botón P1 del receptor y manténgalo pulsado hasta que se encienda el indicador LED L1 y, a continuación, suéltelo.
- En un plazo de 10 segundos (o mientras el indicador esté encendido), mantenga pulsado cualquier botón del mando hasta que el indicador del receptor parpadee tres veces y, entonces, suelte el botón del mando.
- Para memorizar otros mandos, repita el paso 2. Tenga en cuenta que dispone de 10 segundos desde que se memoriza el último mando emparejado.
Emparejamiento del mando a distancia en modo II.
Este es un procedimiento más avanzado. El procedimiento de emparejamiento es el siguiente:
- Pulse el botón P1 del receptor tantas veces como el número de la orden de la tabla que quiera utilizar. El LED parpadeará tantas veces como haya pulsado el botón P1, hará una breve pausa y volverá a parpadear.
- En un plazo de 10 segundos (o mientras el indicador parpadee), mantenga pulsado cualquier botón del mando hasta que el indicador del receptor parpadee tres veces (a una frecuencia distinta) y, entonces, suelte el botón del mando.
- Para memorizar otros mandos, repita el paso 2. Tenga en cuenta que dispone de 10 segundos desde que se memoriza el último mando emparejado.
De este modo, solo se memoriza el botón concreto seleccionado (excepto para las órdenes 9, 10, 13 y 14). Se pueden asignar 14 órdenes a un botón:
| Número | Descripción |
|---|---|
| 1 | activa RELÉ 1 en modo "abrir/cerrar mientras se mantiene pulsado" |
| 2 | activa RELÉ 2 en modo "abrir/cerrar mientras se mantiene pulsado" |
| 3 | activa RELÉ 3 en modo "abrir/cerrar mientras se mantiene pulsado" |
| 4 | activa RELÉ 4 en modo "abrir/cerrar mientras se mantiene pulsado" |
| 5 | activa RELÉ 1 en modo "abrir/cerrar" |
| 6 | activa RELÉ 2 en modo "abrir/cerrar" |
| 7 | activa RELÉ 3 en modo "abrir/cerrar" |
| 8 | activa RELÉ 4 en modo "abrir/cerrar" |
| 9* | activa RELÉS 1 y 2 para motor bidireccional (con temporizador I.) |
| 10* | activa RELÉS 3 y 4 para motor bidireccional (con temporizador II.) |
| 11** | activa RELÉ 1 durante el tiempo ajustado en el temporizador I. |
| 12** | activa RELÉ 3 durante el tiempo ajustado en el temporizador II. |
| 13* | activa RELÉS 1 y 2 para motor bidireccional ("abrir/cerrar mientras se mantiene pulsado") |
| 14* | activa RELÉS 3 y 4 para motor bidireccional("abrir/cerrar mientras se mantiene pulsado") |
*) Nota para las órdenes 9, 10, 13 y 14: Durante el emparejamiento, da igual qué botón utilice: siempre se memoriza el mando completo en el receptor y cada botón tendrá la siguiente función: 1 - ABRIR, 2 - PARAR, 3 - CERRAR, (4 - PARAR). Algunos mandos no tienen un cuarto botón. Por supuesto, es necesario tener el motor conectado correctamente. Notas adicionales para:
- Comandos 9 y 10 - Cada vez que el receptor recibe un comando, activa el relé durante el temporizador («Comando 9/RELÉ 1+2/Temporizador I» y comando «10/RELÉ 3+4/Temporizador II»).
- Comandos 13 y 14 - Cada vez que envía un comando, los relés permanecen activados mientras mantenga pulsado el botón. Si mantiene pulsado el botón durante más de 3 segundos, los relés permanecerán activados durante el temporizador («Comando 13/RELÉ 1+2/Temporizador I» y comando «14/RELÉ 3+4/Temporizador II»).
**) Nota para los comandos 11 y 12: Cada vez que el receptor recibe un comando, activa el relé durante el temporizador («Comando 11/RELÉ 1+2/Temporizador I» y comando «12/RELÉ 3+4/Temporizador II»). Antes de que transcurra el tiempo del temporizador, puede prolongarlo enviando de nuevo el comando. También puede «detenerlo» antes de tiempo enviando de nuevo el comando y manteniendo pulsado el botón durante tres segundos.
Si por casualidad el receptor recibe dos comandos dirigidos al mismo RELÉ, siempre ejecutará el último comando enviado.
Emparejamiento con un mando a distancia existente
Esta operación debe realizarse dentro del alcance del receptor. Tiene dos mandos, uno ANTIGUO, ya emparejado, y uno NUEVO, aún sin emparejar. Si el mando ANTIGUO se emparejó en el modo I, el mando NUEVO heredará las mismas características y la operación podrá realizarse con cualquier botón. Si el mando ANTIGUO se emparejó en el modo II, la operación debe realizarse por separado para cada botón, pulsando precisamente ese botón. El procedimiento es el siguiente:
Procedimiento estándar
- Mantenga pulsado el botón del mando NUEVO durante al menos 5 segundos y, a continuación, suéltelo.
- Pulse lentamente tres veces el botón del mando ANTIGUO .
- Pulse lentamente una vez el botón del mando NUEVO .
- Si el emparejamiento no se ha realizado correctamente, pruebe a pulsar los botones más despacio. También puede mantenerlo pulsado durante 6 segundos en el paso 1.
Procedimiento alternativo
- Mantenga pulsado el botón del mando NUEVO durante al menos 3 segundos y, a continuación, suéltelo.
- Mantenga pulsado el botón del mando ANTIGUO durante al menos 3 segundos y, a continuación, suéltelo.
- Mantenga pulsado el botón del mando NUEVO durante al menos 3 segundos y, a continuación, suéltelo.
- Mantenga pulsado el botón del mando ANTIGUO durante al menos 3 segundos y, a continuación, suéltelo.
Programación del temporizador
En el receptor OX4T se pueden configurar dos temporizadores:
- Temporizador I para RELÉ 1 - Si se ha programado el comando 9, 11 o 13, el temporizador funciona para RELÉ 1+2. En caso contrario, funciona únicamente para RELÉ 1.
- Temporizador II para RELÉ 2 - Si se ha programado el comando 10, 12 o 14, el temporizador funciona para RELÉ 3+4. En caso contrario, funciona únicamente para RELÉ 3.
El tiempo preconfigurado de fábrica es de 120 segundos, y puede modificarse del siguiente modo:
- Si el RELÉ está activo, desactívelo con el comando correspondiente.
- Ponga el interruptor I, (marcado con L), en la posición ON para el Temporizador I, o ponga el interruptor II, (marcado con M), en la posición ON para el Temporizador II. El LED situado junto a los interruptores se encenderá para indicar que ha comenzado la programación.
- Según la posición del interruptor, envíe el comando para activar el RELÉ correspondiente; el tiempo empezará a contarse tras su activación.
- Una vez transcurrido el tiempo deseado, envíe la señal para desactivar el RELÉ. Así habrá guardado correctamente la duración del temporizador.
- Ponga el interruptor que ha cambiado en la posición OFF; cuando se apague también el LED situado junto a los interruptores, el receptor volverá al estado normal (saldrá del modo de programación).
Borrado de la memoria
- Pulse el botón P1 del receptor y manténgalo pulsado.
- El indicador L1 se encenderá y luego se apagará (mantenga el botón pulsado).
- El indicador empezará a parpadear y:
- Si solo quiere borrar los mandos, suelte el botónDURANTE el tercer parpadeo.
- Si quiere borrar toda la memoria, suelte el botón P1DURANTE el quinto parpadeo.
- Si el borrado se ha realizado correctamente, el indicador parpadeará un momento como en una discoteca y, después, parpadeará 5 veces.
Borrado de un mando concreto de la memoria del receptor
- Pulse el botón P1 del receptor y manténgalo pulsado.
- El indicador L1 se encenderá. Sin soltar el botón P1, pulse y mantenga pulsado también un botón del mando.
- para el modo I, puede mantener pulsado cualquier botón.
- para el modo II, debe mantener pulsado el botón concreto asignado al receptor. Por tanto, para borrar por completo el mando de la memoria del receptor, debe repetir el procedimiento para cada botón asignado a ese receptor.
- Si el borrado se ha realizado correctamente, el indicador parpadeará 5 veces; entonces, suelte ambos botones.
Bloqueo de la memoria para impedir la copia de mandos
- Desconecte el receptor de la alimentación y espere 5 segundos.
- Mantenga pulsado el botón P1 y vuelva a conectar la alimentación.
- Primero, el LED parpadeará en verde varias veces, después parpadeará dos veces en naranja y, por último, una vez para indicar el estado de la memoria; entonces, suelte el botón.
- En un plazo de 5 segundos, pulse repetidamente para seleccionar el color del LED:
- apagado: memoria desbloqueada para copiar mandos
- verde: copia de mandos bloqueada mediante un mando dentro del alcance
- rojo: copia de mandos bloqueada mediante la transferencia del código
- naranja: bloqueada cualquier copia de mandos
- En un plazo de 5 segundos, pulse cualquier botón de un mando a distancia ya emparejado para guardar el ajuste.
Diagnóstico mediante el parpadeo del LED
Características técnicas del receptor NICE OX4T
| Codificación |
|
|---|---|
| Alimentación | 110-240V CA 50/60Hz |
| Memoria | 1024 mandos/botones |
| Consumo (máximo) | 80 mA |
| Frecuencia | 433,92 MHz |
| Impedancia de la antena | 52Ω |
| Alcance |
|
| Sensibilidad | 0,5 µV |
| Número de relés | 4 relés sin potencial, NC/NO |
| Contacto para relé normalmente abierto | máx. 5A y 250V |
| Clase de protección | IP44 |
| Dimensiones | 128×112×43 mm (an×pr×al) |
| Peso | 260 g |
