Descripción del producto NICE MyMoonBus MOMB - lector de tarjetas sin contacto con tecnología BlueBUS
NICE ERA Transponder Reader ETPB con su nuevo diseño, sustituye al lector sin contacto NICE MyMoonBus MOMB.
Lector de tarjetas NICE MyMoonBus MOMB es un dispositivo que permite acceder a un recinto o controlar del motor de la puerta, o de otro sistema automatizado, únicamente a las personas autorizadas. A esta persona se le asigna una tarjeta (o un llavero), que al acercarlo al lector de tarjetas envía una orden al motor. Las tarjetas se guardan en la memoria del lector, de modo que la tarjeta no almacena información y se puede utilizar para controlar cualquier número de sistemas automatizados. El lector NICE MOMB se comunica con el motor mediante el sistema BlueBUS, en el que el lector se conecta a la unidad de control con un cable de solo dos hilos, sin necesidad de respetar la polaridad. A un motor se pueden conectar hasta cuatro lectores de tarjetas; en cada uno se configura una dirección única mediante un puente, lo que permite al motor distinguir cada lector.
En la memoria del lector se pueden guardar hasta 255 tarjetas, o llaveros.
El lector admite dos métodos de programación: sencillo para un uso rápido y básico, y profesional para un control de acceso avanzado.
Si la instalación se realiza correctamente, la distancia de detección es de 4-8 centímetros.
Es posible programar un número limitado de accesos para una tarjeta determinada, por ejemplo, para visitas.
Posibilidad de programar la función de bloqueo permanente del motor y su desbloqueo posterior.
Contenido
Instalación y conexión eléctrica del lector
Programación del lector NICE MyMoonBus MOMB
Programación en modo sencillo
Programación en modo profesional
- Creación de tarjetas MAESTRAS
- Programación de tarjetas
- Borrado de una tarjeta
- Comprobación del número de tarjetas
- Programación de una tarjeta con un número limitado de usos
- Configuración del bloqueo o desbloqueo permanente de la memoria
- Borrado de toda la memoria mediante una tarjeta MAESTRA
Otras funciones del lector NICE MyMoonBus MOMB
Adición de una tarjeta normal mediante una tarjeta ya guardada
Borrado de toda la memoria
Cambio del tipo de la primera y la segunda orden
Diagnóstico según el tipo de problema
Diagnóstico mediante parpadeos
Características técnicas del lector
Instalación y conexión eléctrica del lector NICE MyMoonBus MOMB
Antes de instalar el lector, es necesario disponer de una superficie adecuada y llevar el cableado hasta el lugar de instalación. El cableado debe estar desconectado del motor o, en cualquier caso, sin tensión. Por lo general, se utiliza un cable de dos hilos 2x0,5mm2, pero recomendamos consultar el manual de la unidad de control del motor correspondiente.

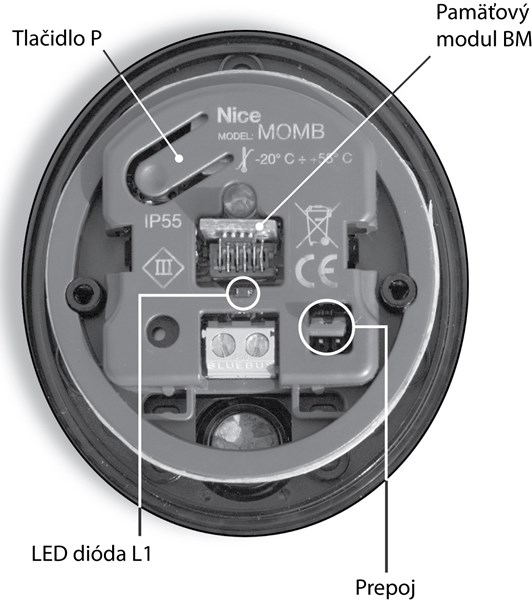

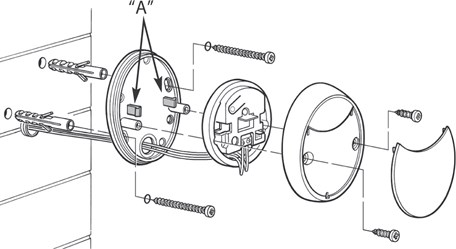

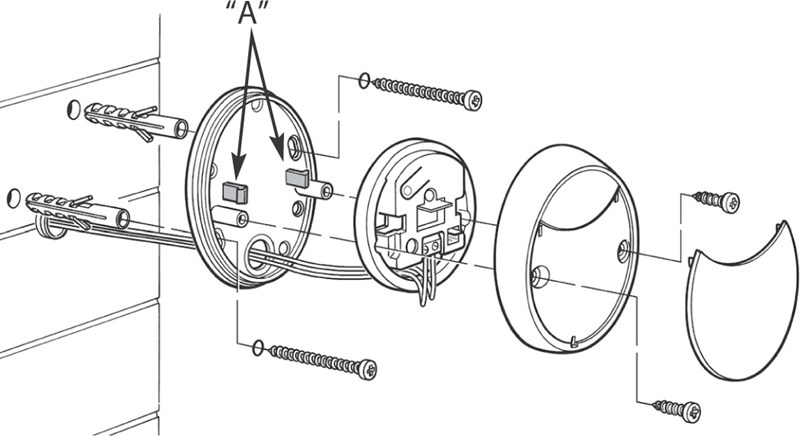

El procedimiento de instalación es el siguiente:

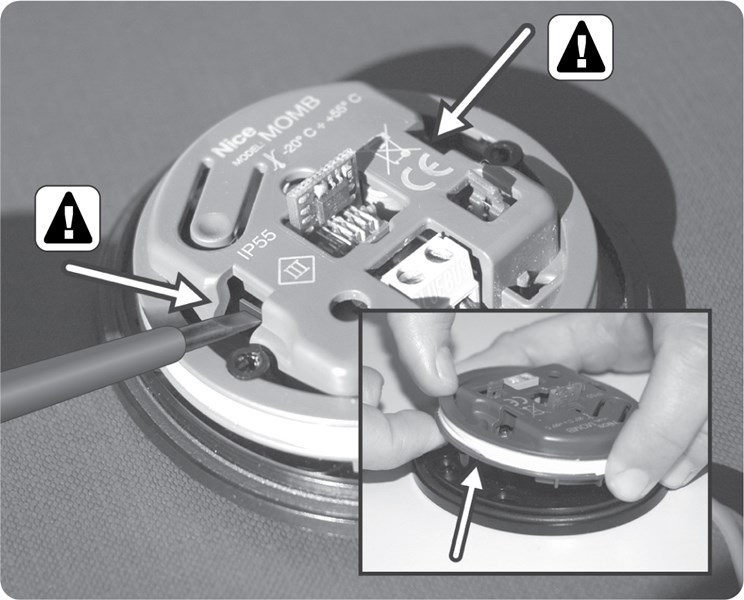

- Retire la tapa, afloje los dos tornillos y quite la cubierta del lector. El montaje completo se realiza de la siguiente manera:
- Con el lector abierto, empuje primero una pestaña con un destornillador, después la otra y retire la parte electrónica del lector. Tenga cuidado de no dañar la placa de circuito impreso con el destornillador; vea la imagen:
- Haga los orificios necesarios en la parte inferior de plástico (normalmente bastan dos) para los tornillos con los que fijará el lector a la superficie.

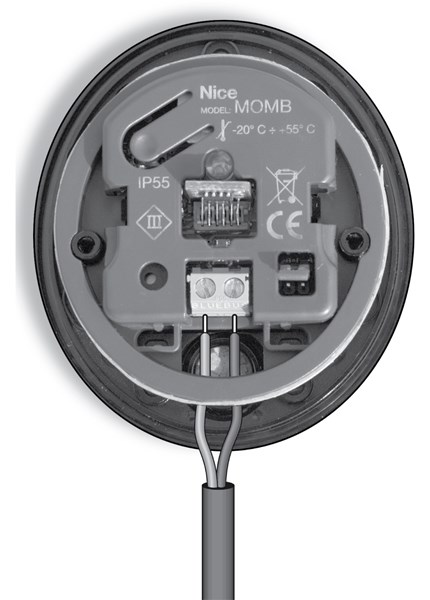

- Pase el cableado instalado por el orificio de la parte inferior y conéctelo al borne BlueBUS como se muestra en la imagen:
- Si conecta varios lectores al motor, debe configurar una dirección única mediante el puente. Si conecta un solo lector, puede omitir este paso. Utilice un puente distinto para cada lector:

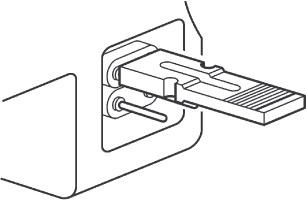

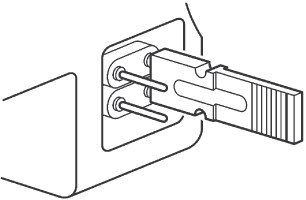

Primer MOMB Segundo MOMB

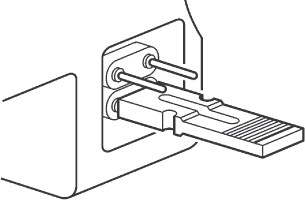

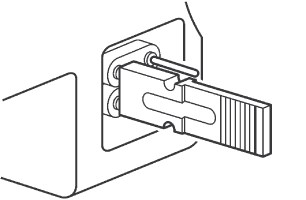

Tercer MOMB Cuarto MOMB
- Puede conectar la alimentación; si el lector empieza a parpadear, todo está correcto (el lector parpadeará siguiendo una secuencia determinada según el tipo de memoria insertada; consulte tipo de memoria). Fije el lector a la superficie con tornillos, encaje la parte electrónica, coloque la cubierta con los dos tornillos y, por último, encaje la tapa.
A continuación, solo queda programar el lector.
Programación del lector NICE MyMoonBus MOMB
El lector se puede programar de dos maneras:
- sencilla para un uso rápido y básico
- y profesional para un control de acceso avanzado.
El método de programación debe seleccionarse cuando la memoria del lector todavía está vacía. De lo contrario, para cambiar el método de programación primero tendrá que borrar toda la memoria.
Tipos de órdenes
El lector puede enviar dos órdenes al motor. A una tarjeta se le puede asignar la primera orden, la segunda orden o ambas. El funcionamiento es el siguiente:
| Estático I. | Solo el primer comando: acerque la tarjeta y el lector enviará el primer comando. |
|---|---|
| Estático II. | Solo el segundo comando: acerque la tarjeta y el lector enviará el segundo comando. |
| Dinámico |
Ambos comandos
|
Nota: Por tanto, puede tener tarjetas que envíen solo el primer comando, tarjetas que envíen solo el segundo y, por supuesto, tarjetas que envíen ambos.
Los comandos disponibles varían según el modelo del accionamiento, pero suelen ser los siguientes:
| Número del comando | Descripción del comando |
|---|---|
| 1. | Apertura paso a paso (preconfigurado como Comando estático I.) |
| 2. | Apertura |
| 3. | Cierre |
| 4. | Apertura parcial (preconfigurado como Comando estático II.) |
| 5. | STOP (Parada de la puerta) |
| 6. | Iluminación |
El comando preconfigurado para Comando estático I. y Comando estático II. y comando dinámico se puede cambiar mediante la programación del cambio de comando.
Programación en modo sencillo
- Pulse el botón P para iniciar la programación inicial.
- El lector empezará a emitir pitidos a intervalos regulares.
- En un plazo de 30 segundos guarde la primera tarjeta en la memoria.
- Puede elegir entre tres opciones (véase Tipos de comandos):
- Estático I. – acerque la tarjeta al lector una vez
- Estático II. – acerque la tarjeta al lector dos veces
- Dinámico – acerque la tarjeta al lector tres veces
En un plazo de 10 segundos puede guardar otra tarjeta siguiendo el punto 4., si transcurren 10 segundos sin que haya acercado ninguna tarjeta, finalizará la programación inicial y deberá añadir las demás tarjetas siguiendo el procedimiento de programación secundaria: procedimiento para añadir una nueva tarjeta utilizando una tarjeta ya emparejada.
En el modo sencillo puede:
- Añadir más tarjetas utilizando una tarjeta ya emparejada
- Borrar toda la memoria
- Cambiar el tipo del primer y del segundo comando
Programación en modo profesional
En el modo profesional, el manejo y la programación de las funciones se realizan mediante una o dos tarjetas llamadas MAESTRAS, que se asignan al inicio de la programación. Además, con ellas es posible bloquear y desbloquear el accionamiento de modo que las demás tarjetas no respondan. Por ejemplo, puede abrir la puerta por la mañana y, a continuación, bloquearla con la tarjeta MAESTRA para que nadie la cierre; por la noche, puede desbloquearla, cerrarla y volver a bloquearla para que nadie la abra. Por supuesto, las tarjetas MAESTRAS también pueden utilizarse en otros lectores MOMB como tarjetas normales.
El lector puede memorizar dos tarjetas MAESTRAS:
- MAJSTER1: controla todas las tarjetas que envían el comando estático I.
- MAJSTER2: controla todas las tarjetas que envían el comando estático II.
Así se crean dos grupos de tarjetas. Cada tarjeta solo puede pertenecer a un grupo y, por tanto, solo puede enviar un comando. Si esta solución no le conviene, puede programar una tarjeta como MAESTRA1 y también como MAESTRA2. En ese caso, tendrá un único grupo de tarjetas al que se podrán asignar comandos estático I, estático II o dinámico.
Creación de tarjetas MAESTRAS
Creación de dos tarjetas MAESTRAS (una MAESTRA1 y otra MAESTRA2)
Este procedimiento crea dos tarjetas MAESTRAS, cada una de las cuales controla su propio grupo de tarjetas normales. Así se crean dos grupos de tarjetas: uno utiliza únicamente el comando estático I y el otro, únicamente el comando estático II.
Creación de la primera tarjeta MAESTRA1
- Solo puede realizar este procedimiento si la memoria del lector está vacía
- Acerque la tarjeta MAESTRA1 deseada al lector y manténgala ahí durante al menos 5 segundos.
- Al cabo de 5 segundos, el lector emitirá tres tonos y, a continuación, uno más.
- A continuación, retire la tarjeta: la tarjeta MAESTRA1 ya está lista.
Creación de la segunda tarjeta MAESTRA2
- Solo puede realizar este procedimiento si ya se ha guardado una tarjeta MAESTRA1.
- Acerque la tarjeta MAESTRA2 deseada al lector y manténgala ahí durante al menos 5 segundos.
- Al cabo de 5 segundos, el lector emitirá tres tonos y, a continuación, uno más.
- A continuación, retire la tarjeta: la tarjeta MAESTRA2 ya está lista.
Creación de una única tarjeta MAESTRA (que será MAESTRA1 y MAESTRA2 a la vez)
Con este procedimiento creará una tarjeta MAESTRA única que controla todas las tarjetas normales a las que se pueden asignar comandos estático I, estático II o dinámico.
El procedimiento es el mismo que para crear dos tarjetas MAESTRAS, MAESTRA1 y MAESTRA2; la única diferencia es que utilizará la misma tarjeta en ambos casos.
Programación de tarjetas
Programación en modo de dos tarjetas MAESTRAS (comando estático I y comando estático II)
Programación del comando estático I con la tarjeta MAESTRA1
Este procedimiento guarda en la memoria las tarjetas normales que enviarán el comando estático I. Puede repetir el procedimiento de programación en cualquier momento:
- Acerque una vez la tarjeta MAESTRA1
- Acerque una vez una tarjeta normal
- Para guardar otra tarjeta normal, continúe con el punto 2. Siempre tiene 10 segundos para guardar la siguiente tarjeta.
Programación del comando estático II con la tarjeta MAESTRA2
El procedimiento es igual que para programar el comando estático I, pero debe utilizar la tarjeta MAESTRA2.
Programación en modo de una única tarjeta MAESTRA (comando estático I, comando estático II y comando dinámico)
Programación del comando estático I con la tarjeta MAESTRA única
Este procedimiento guarda en la memoria las tarjetas normales que enviarán el comando estático I. Puede repetir el procedimiento de programación en cualquier momento:
- Acerque una vez la tarjeta MAESTRA única
- Acerque una vez una tarjeta normal
- Para guardar otra tarjeta normal, continúe con el punto 2. Siempre tiene 10 segundos para guardar la siguiente tarjeta.
Programación del comando estático II con la tarjeta MAESTRA única
Este procedimiento guarda en la memoria las tarjetas normales que enviarán el comando estático II. Puede repetir el procedimiento de programación en cualquier momento:
- Acerque una vez la tarjeta MAJSTER única
- Acerque dos veces una tarjeta normal
- Si desea guardar otra tarjeta normal, continúe con el paso 2. – siempre dispone de 10 segundos para guardar otra tarjeta
Programación del comando dinámico con la tarjeta MAJSTER única
Este procedimiento guarda en la memoria las tarjetas normales que enviarán el comando dinámico. Puede repetir el procedimiento de programación en cualquier momento:
- Acerque una vez la tarjeta MAJSTER única
- Acerque tres veces una tarjeta normal
- Si desea guardar otra tarjeta normal, continúe con el paso 2. – siempre dispone de 10 segundos para guardar otra tarjeta
Borrar una tarjeta
El procedimiento es el siguiente:
- Acerque dos veces la MAJSTER tarjeta (si tiene dos tarjetas MAJSTER1 y MAJSTER2, acerque la que corresponda al grupo al que pertenece la tarjeta que desea borrar)
- Acerque una vez la tarjeta normal que desea borrar
- Si desea borrar otra tarjeta, repita el paso 2. – siempre dispone de 10 segundos para borrar otra tarjeta
El modo de borrado finaliza si:
- Pasan 10 segundos desde que se borró la última tarjeta
- Se acerca una tarjeta que no está guardada en la memoria
- Se acerca una tarjeta MAJSTER
Comprobar el número de tarjetas
El número máximo de tarjetas es 999. Para contar las tarjetas de un grupo de comandos determinado, acerque la tarjeta MAJSTER tres veces. El lector cuenta las tarjetas mediante señales acústicas, según el siguiente código: primero emite pitidos para indicar el número de centenas, después el de decenas y, por último, el de unidades. Si un tono suena 10 veces, significa que hay un cero en ese grupo:
| 3 pitidos | 100 tarjetas |
|---|---|
| 2 pitidos | 10 tarjetas |
| 1 pitido | 1 tarjeta |
| 10 tonos | 0 tarjetas |
Ejemplo I: Tiene 54 tarjetas guardadas. El lector emite 3 pitidos 10 veces, es decir, 0 centenas. A continuación, emite 2 pitidos 5 veces, es decir, 50. A continuación, emite 1 pitido 4 veces. Se suman 0+50+4=54.
Ejemplo II Tiene 7 tarjetas guardadas. El lector emite 3 pitidos 10 veces, es decir, 0 centenas. A continuación, emite 2 pitidos 10 veces, es decir, 0 decenas. A continuación, emite 1 pitido 7 veces. Se suman 0+0+7=7.
Nota: al acercar la tarjeta MAJSTER1 o MAJSTER2, el lector cuenta solo las tarjetas que pertenecen al grupo correspondiente. Al acercar la tarjeta MAJSTER única, el lector cuenta todas las tarjetas (la tarjeta MAJSTER única pertenece a un solo grupo).
Programar una tarjeta con un número limitado de usos
De fábrica, todas las tarjetas están configuradas para un número ilimitado de usos. Si necesita limitar el número de usos de una tarjeta normal, es decir, que la tarjeta quede inactiva al alcanzar dicho número, siga estas instrucciones:
- Desglose el número de usos deseado en centenas, decenas y unidades. A continuación, introducirá estos valores acercando la tarjeta repetidamente. Supongamos que desea configurar la tarjeta para 345 usos.
- Acerque la tarjeta MAJSTER cuatro veces
- Espere 2 segundos. El lector emitirá tres pitidos, lo que indica que está esperando que introduzca el número de centenas de usos.
- Acerque la tarjeta tantas veces como centenas de usos desee configurar. Acerque la tarjeta tres veces (3x100=300).
- Espere 2 segundos. El lector emitirá dos pitidos, lo que indica que está esperando que introduzca el número de decenas de usos.
- Acerque la tarjeta tantas veces como decenas de usos desee configurar. Acerque la tarjeta cuatro veces (4x10=40).
- Espere 2 segundos. El lector emitirá un pitido, lo que indica que está esperando que introduzca el número de unidades de uso.
- Acerque la tarjeta tantas veces como unidades de uso desee configurar. Acerque la tarjeta cinco veces (5x1=5).
- Listo. Ha introducido el número de usos: 300+40+5=345.
Nota: El número máximo de usos es 999. Un valor superior significa que el número de usos es ilimitado. Si desea volver a configurar como ilimitado el número de usos de una tarjeta «limitada», acerque la tarjeta al menos 10 veces en el paso 3 (es decir, 10x100=1000>999). Si no desea introducir algún valor, espere a la siguiente señal acústica.
Configuración del bloqueo y desbloqueo permanente de la automatización
Procedimiento para bloquear la automatización (el motor):
- Acerque la tarjeta MAJSTER siete veces
- Acerque la tarjeta MAJSTER una vez más y manténgala delante del lector
- Espere a oír 1 pitido y, a continuación, retire la tarjeta
- Si lo ha hecho correctamente, el lector emitirá tres pitidos y el motor quedará bloqueado.
Procedimiento para desbloquear la automatización (el motor):
- Acerque la tarjeta MAJSTER siete veces
- Acerque la tarjeta MAJSTER una vez más y manténgala delante del lector
- Espere a oír 2 pitidos y, a continuación, retire la tarjeta
- Si lo ha hecho correctamente, el lector emitirá tres pitidos y el motor quedará desbloqueado.
Borrar toda la memoria con la tarjeta MAJSTER
ATENCIÓN: esta función borra por completo la memoria del lector, incluidas todas las tarjetas normales y MAJSTER. Además, el lector también se elimina de la memoria de la central de control del motor, por lo que deberá realizar la fase de reconocimiento de los dispositivos conectados en la central (normalmente, manteniendo pulsados los dos primeros botones).
- Acerque la tarjeta MAJSTER al lector cinco veces
- Espere a oír 3 pitidos
- Inmediatamente después del tercer pitido, vuelva a acercar la tarjeta MAJSTER y manténgala delante del lector
- Espere a oír 5 pitidos y, después del quinto, retire la tarjeta
- El lector emitirá tres pitidos y, a continuación, parpadeará cinco veces
Otras funciones del lector NICE MyMoonBus MOMB
Al conectar el lector MOMB a la alimentación eléctrica (o al conectar el motor al que está conectado), el lector se activa y parpadea según la siguiente tabla, que indica el tipo de memoria instalada:
| Número de parpadeos | Tipo de memoria o explicación |
|---|---|
| 1 | BM60 |
| 2 | BM250 |
| 3 | BM1000 |
| 4 | Error: la memoria contiene códigos dañados |
| 5 | Error: no se puede leer la memoria |
Si el lector parpadea otras 5 veces, significa que la memoria indicada está vacía.
Durante el uso del lector, tanto al programar como al utilizarlo, los pitidos indican los siguientes eventos:
| Pitidos | Descripción |
|---|---|
| 1 pitido | Acercamiento de una tarjeta |
| 2 pitidos rápidos + 1 pitido | Tarjeta incorrecta |
| 3 pitidos | Programación realizada correctamente |
| 5 pitidos | Error durante la programación |
Añadir una tarjeta normal nueva mediante una tarjeta ya guardada
Esta función permite añadir a la memoria otras tarjetas (NUEVA) utilizando una tarjeta ya emparejada (ANTIGUA), de la que la tarjeta NUEVA copiará la configuración establecida tipos de comandos.
- Acérquela y manténgala NUEVA delante del lector durante al menos 5 segundos y, después, retírela.
- Acerque tres veces la tarjeta ANTIGUA .
- Acerque una vez la tarjeta NUEVA .
Borrado de toda la memoria
ATENCIÓN: con esta función borrará por completo toda la memoria del lector, incluidas todas las tarjetas. Además, el lector también se borrará de la memoria de la unidad de control del automatismo, por lo que deberá realizar la Fase de reconocimiento de los dispositivos conectados en la unidad de control (normalmente, manteniendo pulsados los dos primeros botones).
- Mantenga pulsado el botón P
- El LED L1 se encenderá durante unos tres segundos y, a continuación, empezará a parpadear
- Suelte el botón justo durante el tercer parpadeo
- El lector parpadeará rápidamente durante un momento, luego emitirá tres pitidos y, después, parpadeará lentamente cinco veces.
Cambio del tipo del primer y del segundo comando
- Según el tipo de comando, cuyo tipo desea cambiar:
Estático I. Estático II. Dinámico I. Dinámico II. Acerque una vez la tarjeta Acerque una vez la tarjeta Acérquela; emitirá un pitido. Manténgala cerca; emitirá otro pitido. Retírela. Acérquela; emitirá un pitido. Retírela y vuelva a acercarla antes de que pasen 2 segundos; después, retírela. - El LED L1 parpadeará tantas veces como el tipo de comando de comando que esté programado actualmente para esa tarjeta.
- Pulse el botón P tantas veces como sea necesario para que el LED L1 parpadee el número correspondiente al tipo de comando deseado
- Según el tipo de comando cuyo tipo vaya a cambiar:
Estático I. Estático II. Dinámico I. Dinámico II. Acerque una vez la tarjeta Acerque una vez la tarjeta Acérquela; emitirá un pitido. Manténgala cerca; emitirá otro pitido. Retírela. Acérquela; emitirá un pitido. Retírela y vuelva a acercarla antes de que pasen 2 segundos; después, retírela. - Se ha cambiado el tipo de comando
Diagnóstico de la naturaleza del problema del lector NICE MyMoonBus MOMB
| Si el lector MOMB parpadea | Compruebe que el puente esté correctamente colocado y que la unidad de control haya reconocido el lector |
| Si hay varios lectores conectados al automatismo y, al introducir un comando, la retroiluminación del lector parpadea pero el comando no se ejecuta | Compruebe que no tenga el puente |
| configurado de la misma manera | Si, al acercar una tarjeta, el lector no emite ninguna señal acústica Compruebe que el módulo de memoria. |
| BM esté correctamente insertado |
Si el LED L1 parpadea al introducir un comando, pero no se activa nada Compruebe que se haya realizado la Fase de reconocimiento de los dispositivos conectados y que el automatismo (motor). |
| no esté bloqueado | Si el lector no se enciende |
| Compruebe que haya tensión en la entrada BlueBUS | Si el lector se enciende, pero no funciona |
Compruebe que la unidad de control del automatismo sea compatible con el sistema BlueBUS
| Diagnóstico mediante los parpadeos del lector NICE MyMoonBus MOMB | Encendido El lector ESTÁ sincronizado con el sistema BlueBUS. Tras borrar la memoria del lector, realice también de nuevo la. |
|---|---|
| Fase de reconocimiento de los dispositivos conectados | 3 parpadeos, pausa, 3 parpadeos El lector NO ESTÁ sincronizado con el sistema BlueBUS. Realice la. |
| Fase de reconocimiento de los dispositivos conectados | 2 parpadeos, pausa, 2 parpadeos En el lector NO HAY ningún puente insertado. Coloque el puente correctamente según la. |
tabla de puentes
| Características técnicas del lector NICE MyMoonBus MOMB | Tipo: Dispositivo de control de acceso que utiliza tarjetas transpondedor pasivas de 125 kHz y 32 bits. |
|---|---|
| Solo lector. |
Tecnología |
| NICE BlueBUS | Color de la retroiluminación |
| Rojo | Longitud del cable de conexión |
| Según la unidad de control | Alimentación |
| Exclusivamente a través del borne NICE BlueBUS, desde donde se alimenta el lector y se comunica con la unidad de control | Consumo |
| 2 unidades BlueBUS | Distancia de detección |
| De 5 a 10 cm | Inducción magnética |
| A 10 cm de distancia del lector: < 2 microT | Capacidad de memoria |
| Un módulo de memoria NICE BM1000 (255 tarjetas) | Clase de protección |
| Clase III. | Grado de protección |
| IP55 | Temperatura de funcionamiento |
| De -20 °C a +50 °C | Uso en ambientes ácidos o salinos, o en ambientes con mayor riesgo de explosión |
| No | Montaje |
| En posición vertical en la pared | Dimensiones |
| 78x69x26 | Peso |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
