Descripción del producto Motor para puerta corredera de hasta 1000 kg/12 m, (230 V), NICE ROBO1000 (A)
NICE ROBO1000 es un motor de 230 V diseñado para puertas correderas con un peso de hasta 1000 kg y un ancho de paso de hasta 12 m. Tiene una unidad de control integrada, un receptor de radio y un interruptor de fin de carrera electromecánico. El motor no esreversible. >>Manual para descargar>>.
Motor Nice ROBO1000 no es compatible con los transmisores FLOR.
NICE ROBO1000: montaje, conexión y configuración
NICE ROBO1000 (RO1000) con placa de control ROA42 es un motor para puertas correderas con finales de carrera mecánicos y receptor integrado O-CODE de 433,92 MHz. El peso máximo de la hoja es 1 000 kg y la longitud máxima es 12 m. La idoneidad de cada combinación también depende de la resistencia al movimiento, del uso y del entorno; no se pueden utilizar automáticamente ambos valores máximos a la vez. La longitud de la hoja no equivale al ancho libre de paso.
Antes del montaje: compruebe las referencias RO1000 y ROA42, que la puerta se desplace manualmente con facilidad en todo el recorrido, que los topes estén firmes y que haya espacio para el desbloqueo. La conexión a la red eléctrica y la prueba de seguridad deben ser realizadas por una persona cualificada. Los bornes de la luz intermitente son de 230 V; los accesorios disponen de una salida independiente de 24 V.
Selección del mando: NICE ROBO1000 con placa ROA42 no es compatible con los transmisores NICE FloR (FLOR). El receptor integrado utiliza codificación O-CODE de 433,92 MHz; por ejemplo, son compatibles ON2E y ON4E.
| Navegación rápida | |
|---|---|
| Selección del motor | Montaje |
| Cableado | Placa y bornes |
| Fotocélulas y STOP | Primera puesta en marcha |
| Ajustes | Mandos |
| Accesorios | Diagnóstico |
| Datos técnicos | |
| Manual PDF | |
Accesorios compatibles con NICE ROBO1000
Los productos indicados son compatibles con las conexiones y las interfaces de la placa ROA42. Al elegirlos, compruebe la tensión, el tipo de contacto y el consumo. El receptor de los mandos ya está integrado, por lo que no se necesita otro receptor de radio enchufable para el control habitual.
| Qué | Por qué | Tipo |
|---|---|---|
| Luz intermitente | Advierte del movimiento de la puerta; también incorpora una antena para el mando a distancia. |
|
| Fotocélulas | Protegen la zona de paso cuando se interrumpe el haz. |
|
| Transmisor | Control a distancia y, según el modo de almacenamiento, también órdenes independientes. |
|
| Antena | Puede mejorar la recepción en lugares con señal débil. |
|
| Selector de llave | Orden local sin mando a distancia. |
|
| Cremallera | Transmite el movimiento del piñón a la hoja de la puerta. |
|
| Interfaz Wi-Fi | Permite modificar los ajustes compatibles mediante la aplicación MyNice Pro. | |
| Programador | Diagnóstico profesional y configuración avanzada. |
|
Sume el consumo de los dispositivos alimentados desde los bornes 8–9 y respete el límite de 100 mA. Salida de prueba de fotocélulas 8–12 también tiene un límite de 100 mA. Si el consumo simultáneo de ambas salidas es superior, el instalador debe comprobar la capacidad de carga de la placa ROA42. En modo de espera, se desconecta la salida de accesorios. BiDi-WiFi, Oview y ProView se conectan mediante la interfaz BusT4, no a los bornes de alimentación 8–9.
¿Para qué tipo de puerta es adecuado el ROBO1000?
Al elegirlo, tenga en cuenta conjuntamente el peso y la longitud de la hoja, la resistencia al movimiento en todo el recorrido, el número de aperturas y las condiciones ambientales. El instalador debe medir la fuerza necesaria para mover la puerta y comprobar que se mantiene dentro de la capacidad del motor en todo el recorrido.
LÍMITES DEL MOTOR NICE ROBO1000
El peso y la longitud son valores máximos independientes. Al combinarlos, sume los índices de severidad de la tabla siguiente.
| ROBO1000 | Máximo | Índice en el valor máximo |
|---|---|---|
| Longitud de la hoja | 12 m | 50 % |
| Peso de la hoja | 1 000 kg | 60 % |
Una hoja de 1 000 kg y 12 m de longitud tiene un índice del 110 % (60 % + 50 %). Un índice superior al 100 % supera el límite de uso adecuado. Otros factores desfavorables aumentan el índice; por tanto, los valores máximos independientes no se pueden utilizar automáticamente a la vez.

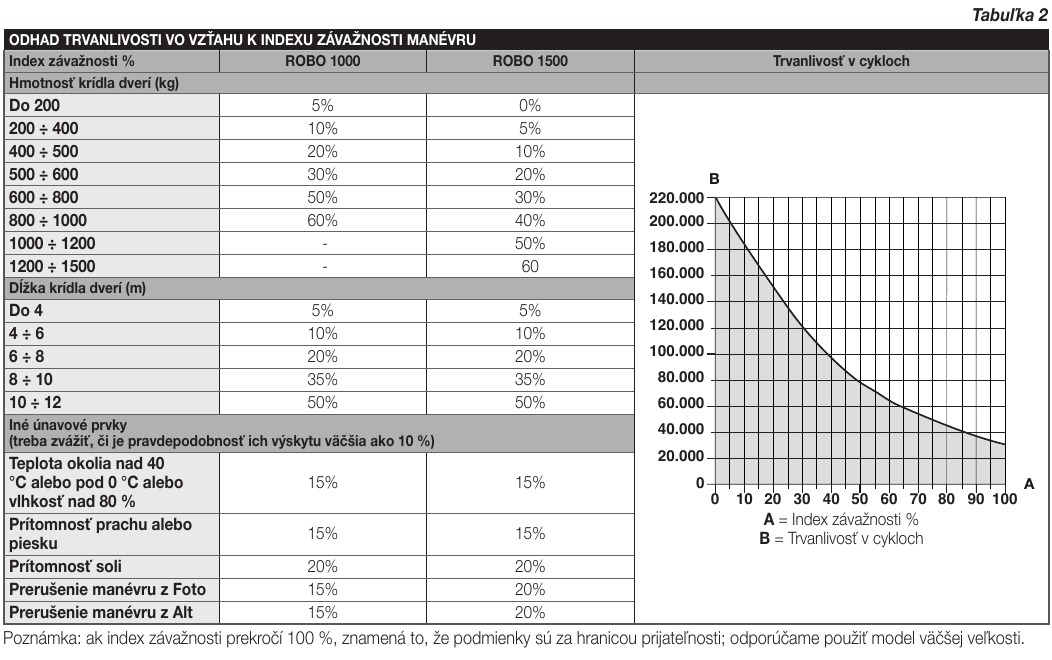

VIDA ÚTIL DEL MOTOR NICE ROBO1000
Sume los índices del peso y la longitud de la hoja y añada los demás factores si la probabilidad de que se produzcan supera el 10 %. Consulte en el gráfico siguiente la vida útil aproximada, expresada en número de ciclos. El instalador también debe comprobar que el equipo es adecuado según la fuerza real necesaria para mover la puerta.
Ejemplo: Una hoja de 300 kg y 5 m de longitud tiene, antes de tener en cuenta otros factores, un índice del 10 % + 10 % = 20 %. La estimación de ciclos se obtiene del gráfico con un índice del 20 %.
| Características de la automatización completa | Índice | Gráfico de vida útil |
|---|---|---|
| Peso de la hoja |  A = índice (%), B = vida útil (ciclos). | |
| Hasta 200 kg | 5 % | |
| Más de 200 y hasta 400 kg | 10 % | |
| Más de 400 y hasta 500 kg | 20 % | |
| Más de 500 y hasta 600 kg | 30 % | |
| Más de 600 y hasta 800 kg | 50 % | |
| Más de 800 y hasta 1 000 kg | 60 % | |
| Longitud de la hoja | ||
| Hasta 4 m | 5 % | |
| Más de 4 y hasta 6 m | 10 % | |
| Más de 6 y hasta 8 m | 20 % | |
| Más de 8 y hasta 10 m | 35 % | |
| Más de 10 y hasta 12 m | 50 % | |
| Otros factores (con una probabilidad de aparición superior al 10 %) | ||
| Temperatura superior a 40 °C o inferior a 0 °C, o humedad superior al 80 % | 15 % | |
| Polvo o arena | 15 % | |
| Salinidad ambiental | 20 % | |
| Interrupción de la maniobra mediante la entrada Foto | 15 % | |
| Interrupción de la maniobra mediante la entrada Alt | 15 % | |

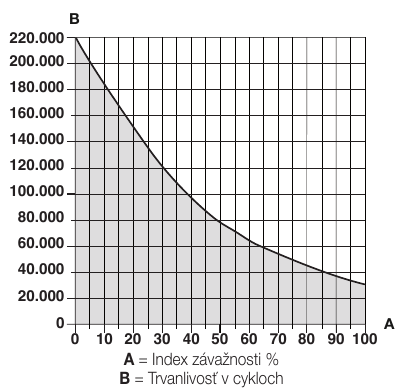

| Gráfico de vida útil |
|---|
Si el índice total supera el 100 %, elija un modelo más potente. Ampliar la tabla de índices y el gráfico de vida útil.
Instalación del motor y de los finales de carrera

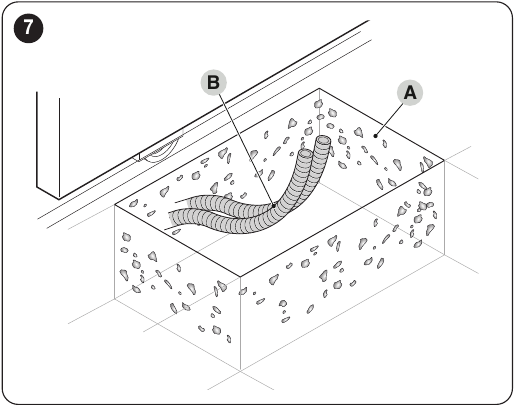

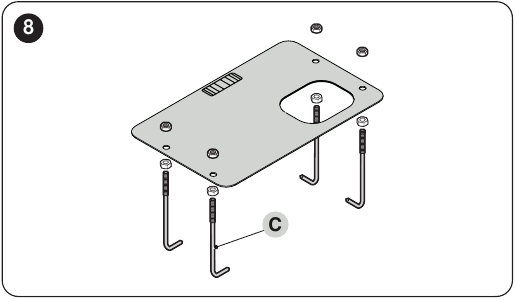

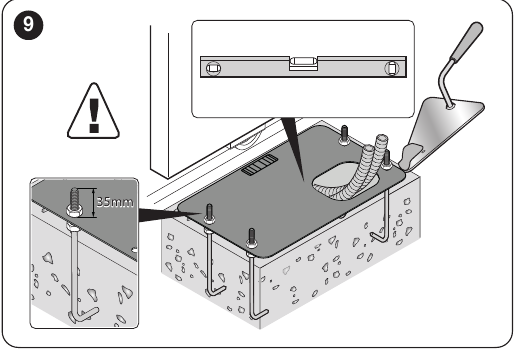

Prepare primero una base firme y los pasacables; después instale el motor y la cremallera dentada M4. Las imágenes siguientes muestran la posición de la placa base, el piñón y los topes. Haga clic para ampliarlas.

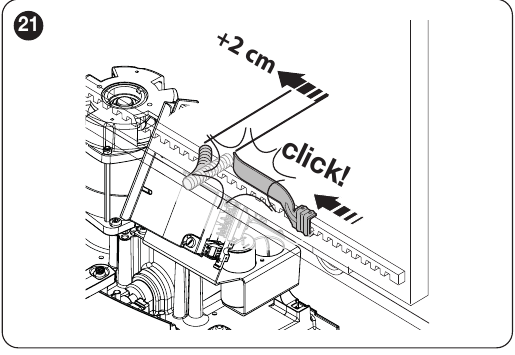

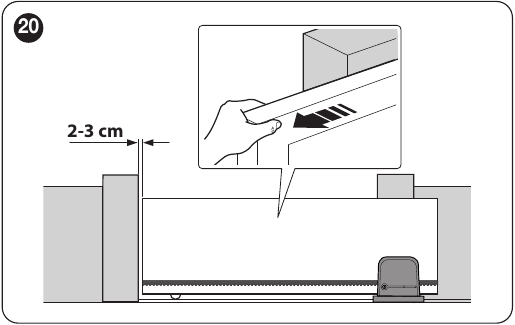

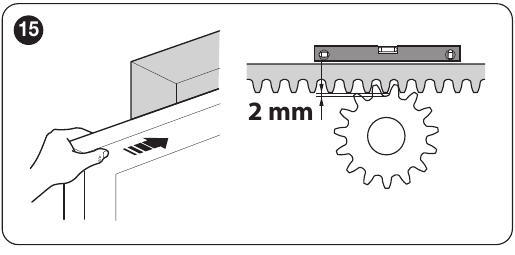

Cremallera y topes mecánicos
La cremallera debe engranar con el piñón en todo el recorrido; deje entre ambos aproximadamente 2 mm de holgura. El peso de la puerta no debe recaer sobre el piñón. Tanto al abrir como al cerrar, detenga la puerta a 2–3 cm del tope mecánico, desplace el soporte del final de carrera correspondiente por la cremallera hasta que haga clic y, a continuación, desplácelo al menos 2 cm más. Una vez fijado, compruebe que la puerta se detiene realizando una prueba de funcionamiento.

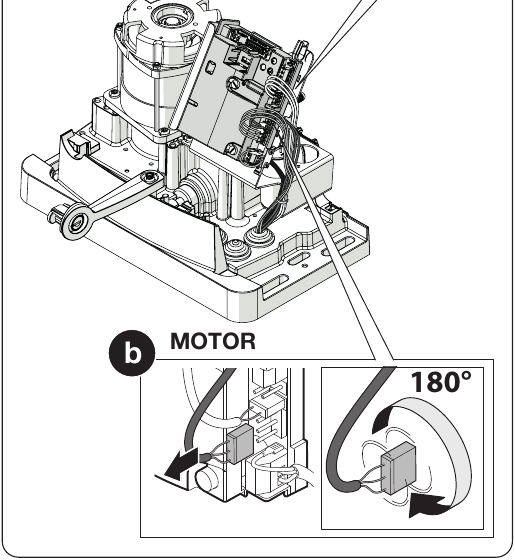

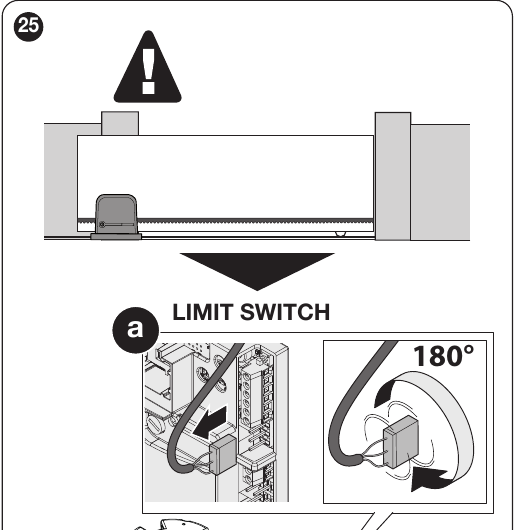

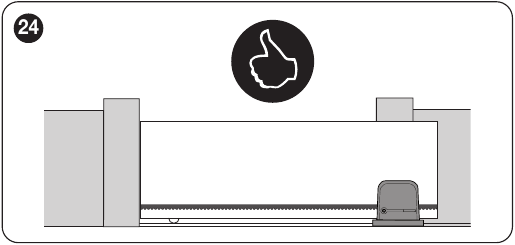

Instalación a la izquierda o a la derecha
El motor viene preparado de fábrica para instalarse a la derecha. Para instalarlo a la izquierda, desconecte la alimentación de red. Tal como se muestra en las imágenes siguientes, extraiga y gire 180° el conector de los finales de carrera LIMIT SWITCH y el conector del motor MOTOR; no se trata de girar mecánicamente el motor. Tras conectarlos, compruebe el sentido del movimiento y la asignación correcta de los finales de carrera; a continuación, repita el aprendizaje de los dispositivos. Utilice el desbloqueo con llave solo cuando la puerta esté detenida.
Cableado antes de la conexión
Prepare los cables antes de fijar el motor. Si la instalación requiere otro tipo de tendido o se realiza en un entorno más exigente, el instalador debe comprobar que la sección y la longitud de los cables sean adecuadas.
| Circuito | Cable y longitud |
|---|---|
| Alimentación de 230 V | 3 × 1,5 mm² hasta 30 m; para recorridos más largos, por ejemplo, 3 × 2,5 mm² y conexión a tierra junto al motor |
| Luz intermitente de 230 V | 2 × 1,5 mm² hasta 10 m |
| Antena | Cable coaxial RG58 hasta 10 m; se recomienda menos de 5 m |
| Fotocélulas | TX 2 × 0,25 mm²; RX 4 × 0,25 mm², hasta 30 m |
| Selector de llave | Dos cables de 2 × 0,5 mm² o uno de 4 × 0,5 mm², hasta 20 m. Para un único contacto NO en SbS basta con un cableado de dos hilos. |

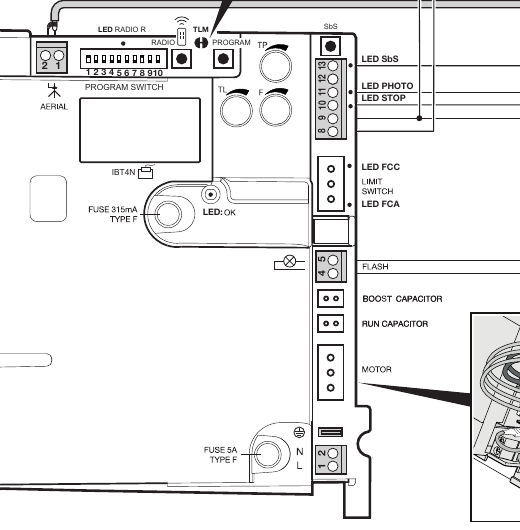

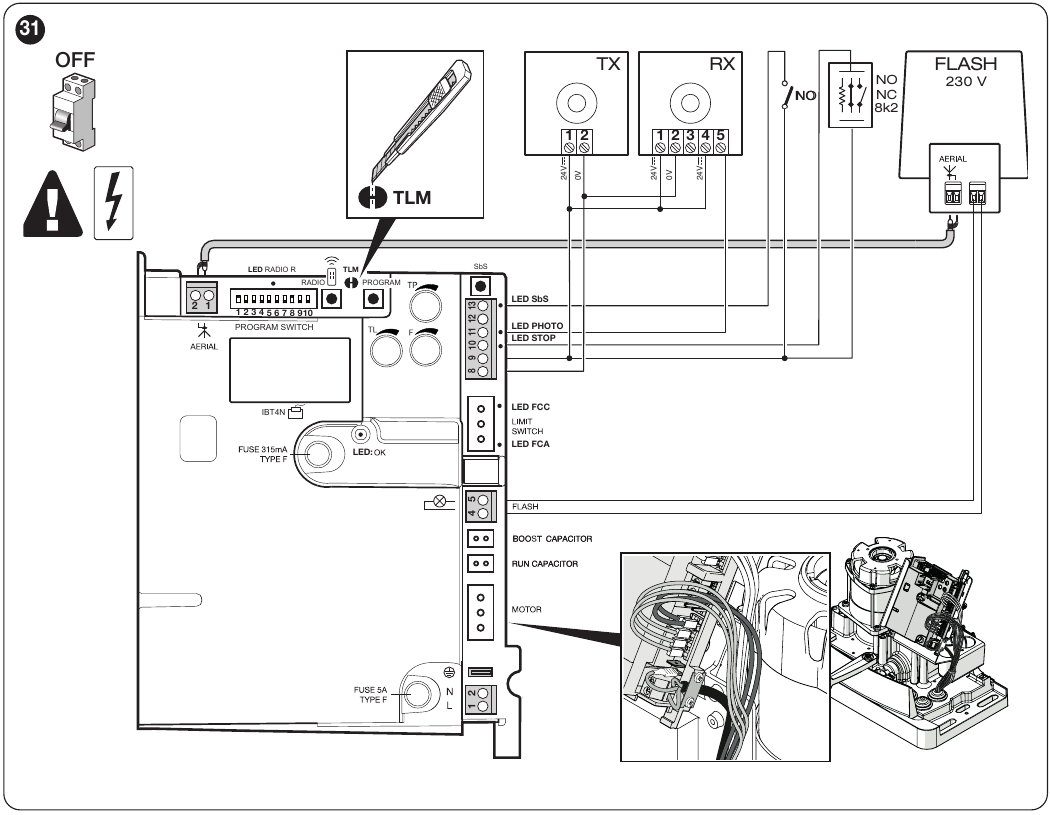

Placa ROA42 y bornes
La imagen muestra los puntos de conexión, los botones PROGRAM y RADIO, los trimmers TL/TP/F y los interruptores de programación. Realice las conexiones con la alimentación de red desconectada.
Ampliar el detalle de los botones, interruptores y bornes de la ROA42
| Bornes | Función y conexión |
|---|---|
| 1–2 | Antena del receptor integrado de 433,92 MHz. |
| 4–5 | Salida 230 V CA para luz intermitente autoalimentada. Elija la luz intermitente según la tensión. |
| 8–9 | Alimentación de accesorios 24 V CC (±10 %), máximo total 100 mA; borne 8 = 0 V, borne 9 = +24 V. La salida se desconecta en modo de espera. |
| 9–10 | STOP: contacto NO, NC o resistencia de 8,2 kΩ. El tipo se reconoce durante el aprendizaje. |
| 9–11 | PHOTO: contacto de seguridad NC de la fotocélula de relé. |
| 8–12 | Alimentación del transmisor TX durante la prueba de fotocélulas; máx. 100 mA en la salida de prueba de fotocélulas. |
| 9–13 | SbS (paso a paso): contacto libre de tensión NO, p. ej. NICE EKSEU. |
Fotocélulas, prueba de fotocélulas y STOP
ROA42 utiliza una entrada de relé PHOTO; un ejemplo adecuado son las NICE EPM. Las fotocélulas BlueBUS de dos hilos no se conectan a PHOTO.

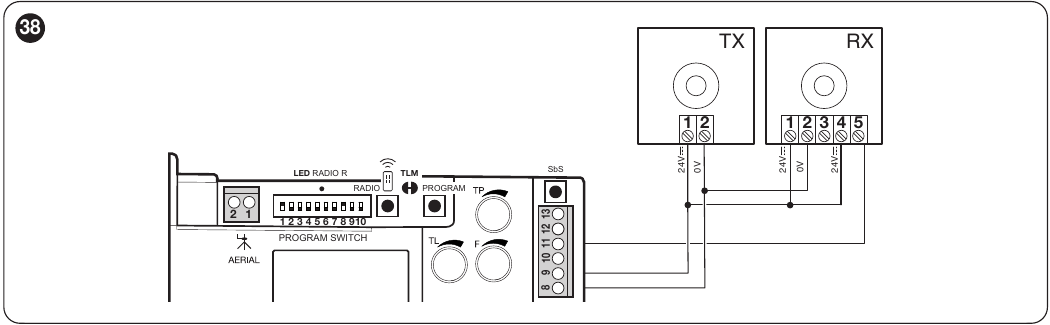

Sin prueba de fotocélulas
Alimente TX y RX desde 8–9; conecte el contacto de seguridad NC de RX a 9–11.

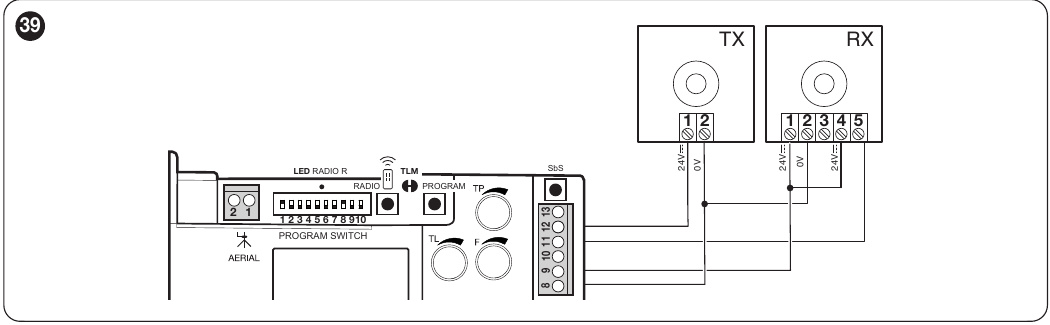

Con prueba de fotocélulas
RX permanece en 8–9; TX se alimenta desde 8–12. La placa ROA42 alimenta los accesorios con una tensión continua de 24 V. Con las fotocélulas EPM, no cambie automáticamente el puente SYNC al activar la prueba de fotocélulas. El ajuste depende de cómo se alimenten las fotocélulas; el instalador debe comprobar que la prueba de fotocélulas funciona correctamente al probar la puerta.
Después de cada cambio en PHOTO o STOP, repita el aprendizaje de los dispositivos y compruebe la respuesta de la puerta. Al activarse STOP, el accionamiento se detiene inmediatamente y realiza un breve movimiento en sentido contrario.
Primera puesta en marcha y aprendizaje de los dispositivos
- Desbloquee el accionamiento, desplace manualmente la puerta aproximadamente hasta la mitad del recorrido, vuelva a bloquearla y conecte la alimentación.
- Compruebe los LED de las entradas y el funcionamiento de ambos finales de carrera. Realice el aprendizaje incluso si no hay otros accesorios conectados.
- Mantenga pulsado PROGRAM. Al cabo de unos 3 segundos, el LED OK empezará a parpadear rápidamente. Espere hasta que STOP esté encendido y OK, en verde, permanezca iluminado; suelte PROGRAM en un plazo de 10 segundos.
- Tres destellos verdes confirman que se ha guardado. Cinco destellos rojos inmediatamente después del aprendizaje indican que el procedimiento no se ha realizado correctamente. Desconecte la alimentación y compruebe PHOTO, STOP y el cableado, después repita el aprendizaje. Este resultado puntual del aprendizaje debe distinguirse de la señalización operativa repetida 5 destellos rojos de OK.
- Abra y cierre la puerta a modo de prueba; compruebe el sentido de movimiento, la parada en los finales de carrera, las fotocélulas, STOP y el desbloqueo manual. El instalador debe realizar la prueba de seguridad y la medición de fuerza.
Repita el aprendizaje después de cambiar las entradas PHOTO/STOP, los interruptores DIP 1/2 o la orientación del accionamiento.
Ajustes de la placa ROA42
Potenciómetros TL, TP y F
| Potenciómetro | Rango y ajuste |
|---|---|
| TL | Tiempo máximo de funcionamiento; posiciones marcadas: 20, 30, 60, 90 y 120 s. Tras completar la apertura y el cierre, ajuste un margen de 2–3 s. Si la ralentización está activada, la fase lenta comienza después de TL/2. Si ni siquiera el ajuste de 120 s es suficiente, el instalador debe decidir si modifica el puente TLM y medir el tiempo resultante en la puerta. |
| TP | Pausa antes del cierre automático; posiciones marcadas: 3, 20, 40, 60 y 120 s. Se utiliza en los modos automáticos. Compruebe la duración real de la pausa abriendo la puerta a modo de prueba. |
| F | Ajuste de la fuerza del motor: MIN, 25 %, 50 %, 75 % y MAX son posiciones del potenciómetro. Los porcentajes no representan una proporción garantizada de la fuerza medida en newtons. El ajuste debe validarse mediante una medición de fuerza y una prueba de seguridad. |
De fábrica, está configurado DIP 1 ON, DIP 2 OFF (modo semiautomático) y DIP 8 ON (ralentización). El valor TL predeterminado es 90 s. Para TP y F se indican posiciones orientativas de aproximadamente 60 s y 75 %; compruebe el ajuste real en la placa y al probar la puerta.
DIP 1 y 2: modo de funcionamiento
| DIP 1 / 2 | Modo |
|---|---|
| OFF / OFF | Funcionamiento manual: la puerta se mueve solo mientras se mantiene pulsado el mando |
| ON / OFF | Semiautomático; un impulso inicia el movimiento completo hasta el final de carrera o hasta que transcurra TL; configuración de fábrica |
| OFF / ON | Automático con pausa TP |
| ON / ON | Automático con la función «siempre cerrar»: si la puerta está abierta cuando se restablece la alimentación, antes del cierre se activa el parpadeo previo durante 5 s |
DIP 3 a 10: funciones adicionales
| DIP | Cuando está en ON |
|---|---|
| 3 | Funcionamiento con acceso compartido: un nuevo impulso paso a paso no interrumpe la apertura; durante el cierre, provoca la parada y la inversión del sentido de movimiento. La función no está disponible en el modo manual. |
| 4 | Parpadeo previo de la luz de señalización durante 5 s; en modo manual, 2 s. |
| 5 | En modo automático, el cierre comienza 5 s después de que las fotocélulas queden libres. En modo semiautomático, la activación de PHOTO durante el cierre activa el cierre automático posterior, tras la pausa TP. |
| 6 | PHOTO actúa también durante la apertura y detiene la puerta. En modo semiautomático o automático, la apertura continúa cuando las fotocélulas quedan libres. |
| 7 | Arranque suave. |
| 8 | La ralentización comienza después de TL/2. La velocidad baja al 30 % del valor nominal y el par motor, en un 70 %. Ajuste TL para que la ralentización comience aproximadamente entre 50 y 70 cm antes de que actúe el final de carrera; con una puerta pesada, compruebe que el motor tenga suficiente par. |
| 9 / 10 | Frenado: OFF/OFF desactivado; OFF/ON suave; ON/OFF medio; ON/ON fuerte. |
Con TL ajustado a 90 s, la ralentización comienza aproximadamente a los 45 s. El cambio de TL se aplica en la siguiente apertura. Si la puerta se detiene antes de llegar al final del recorrido, el instalador debe comprobar la resistencia mecánica, TL, F y el efecto de la ralentización; aumentar F no sustituye por sí solo a una prueba de seguridad.
Modo de espera
El modo de espera viene activado de fábrica. Tras completar correctamente el aprendizaje, se activa después de 5 minutos de inactividad; antes del aprendizaje, después de 10 minutos. En ese momento, la salida de 24 V para los accesorios se desconecta. Si un dispositivo conectado necesita alimentación continua, el instalador debe elegir una fuente de alimentación adecuada o desactivar el modo de espera; el consumo aumentará. El tiempo se puede cambiar mediante Oview/ProView.
Pulse brevemente PROGRAM, suéltelo y compruebe el estado: dos destellos de OK = modo de espera activo, un destello = inactivo. Para cambiar el estado, seleccione la opción deseada según los destellos de OK (dos = activado, uno = desactivado); después, mantenga pulsado PROGRAM durante al menos 5 s y suéltelo cuando OK vuelva a parpadear normalmente a 1 Hz. A continuación, vuelva a comprobar el estado.
Conexión de los dispositivos de programación BusT4
La placa ROA42 tiene un conector marcado IBT4N en la imagen de la placa. Con la alimentación desconectada, inserte BiDi-WiFi directamente en el conector BusT4. Para conectar ProView o Oview utilice la interfaz IBT4N. Desconecte la alimentación de red antes de insertarlo; si el módulo se inserta incorrectamente, puede dañar la unidad.
BiDi-WiFi sirve para configurar los parámetros compatibles a través de MyNice Pro. Oview y ProView son programadores de servicio. Estos dispositivos no sustituyen al receptor de radio O-CODE ni se conectan a la salida de alimentación 8–9.
Mandos y receptor integrado
El receptor integrado ROA42 funciona a 433,92 MHz con codificación O-CODE y en modo I memoriza hasta 100 transmisores. Un ejemplo adecuado es NICE Era One ON2E. Los transmisores NICE FloR (FLOR) no son compatibles con este receptor y no se pueden memorizar en él. Que la frecuencia coincida (433,92 MHz) no es suficiente; antes de realizar el pedido, compruebe la codificación del mando.
Modo I: memorizar todos los botones
- Mantenga pulsado RADIO durante unos 4 s y suéltelo cuando se encienda el LED R.
- En los siguientes 10 s, mantenga pulsado el botón del nuevo transmisor durante unos 3 s.
- Tres parpadeos del LED R confirman la memorización. Los botones 1/2/3/4 se asignan a paso a paso/apertura peatonal/abrir/cerrar. El ON2E de dos botones solo tiene los botones 1 y 2.
Modo II: un botón, una orden
- Pulse brevemente RADIO 1× para paso a paso, 2× para apertura peatonal, 3× para abrir o 4× para cerrar.
- Compruebe que el LED R repite el número de parpadeos seleccionado. En los siguientes 10 segundos, mantenga pulsado el botón elegido del transmisor durante unos 3 s.
- Tres parpadeos del LED R confirman la memorización. Puede memorizar la misma orden para otro transmisor repitiendo el paso anterior en los siguientes 10 s; si no se realiza ninguna otra acción, el modo se cierra.
Añadir un nuevo mando usando uno ya memorizado
Con el motor parado, también puede añadir un nuevo transmisor sin usar el botón RADIO de la placa. Deje alimentado únicamente el receptor de la puerta en la que desea memorizarlo; el procedimiento puede afectar a todos los receptores dentro del alcance.
- Cerca de la placa, mantenga pulsado el mismo botón del nuevo mando durante unos 5 s.
- En el mando antiguo ya memorizado, pulse el botón correspondiente 3 veces, durante aproximadamente 1 s cada vez.. En el modo I puede ser cualquier botón; en el modo II, utilice el botón de la orden que desea transferir.
- En el mando nuevo, vuelva a pulsar el mismo botón durante aproximadamente 1 s y compruebe su funcionamiento con una orden de prueba.
El mando nuevo hereda el método de memorización del antiguo. Seis parpadeos del LED R durante el procedimiento indican una codificación incompatible; ocho parpadeos indican que la memoria está llena.
Borrado y bloqueo de la memoria de radio
Si ha perdido el único mando, consulte con el servicio técnico antes de borrar la memoria; un procedimiento incorrecto también podría eliminar los demás mandos memorizados. El bloqueo de la memoria de radio impide añadir y borrar mandos.
Instrucciones para emparejar mandos
Los pasos para el receptor integrado ROA42 se indican más arriba. La imagen siguiente remite a la explicación general sobre el emparejamiento de NICE; para ROBO1000, siga los tiempos y la confirmación del LED R indicados.
Diagnóstico mediante LED
Durante el funcionamiento normal, el LED verde OK parpadea aproximadamente una vez por segundo. Los grupos repetidos de parpadeos rojos separados por una pausa de un segundo indican una avería; los parpadeos aislados durante el aprendizaje de dispositivos deben interpretarse según el procedimiento correspondiente. Después de la reparación, realice siempre una prueba funcional.
| Indicación | Compruebe |
|---|---|
| OK no se enciende | La alimentación, el interruptor y los fusibles; el instalador debe determinar la causa del corte. |
| 1× LED OK rojo | Aprendizaje o cambio fallido DIP 1/2 sin aprendizaje posterior. Compruebe PHOTO y STOP, después repita el aprendizaje de dispositivos. |
| 2× LED OK rojo | PHOTO, los obstáculos, el contacto NC y la prueba de fotocélulas. |
| 4× LED OK rojo | STOP y el tipo aprendido. |
| 5× LED OK rojo | Error al guardar los parámetros internos. Espere al menos 30 s, mientras la unidad intenta restablecer el funcionamiento. Si el error persiste, póngase en contacto con el servicio técnico de NICE. |
| 7× LED OK rojo | Después de cambiar DIP 1/2 repita el aprendizaje o restablezca el modo original. Si el error no está relacionado con un cambio de modo y persiste, el servicio técnico debe comprobar los circuitos internos de la placa y el cableado del motor. |
| 8× LED OK rojo | Hay otra orden que sigue activa. Libérela y compruebe el contacto SbS, el botón o el transmisor que la mantiene activada. |
Los indicadores PHOTO y STOP están encendidos cuando el circuito de seguridad está listo; el LED SbS se enciende cuando hay una orden activa. Al accionar manualmente el final de carrera correspondiente, su LED debe apagarse. Al sustituir los fusibles, elimine primero la causa de la avería y utilice únicamente los valores especificados para la placa correspondiente.
Características técnicas de NICE ROBO1000
| Parámetro | ROBO1000 / ROA42 |
|---|---|
| Puerta | Límites máximos por separado: 1 000 kg y 12 m; compruebe la combinación según el índice de severidad |
| Alimentación / potencia absorbida | 230 V AC, 50/60 Hz / 350 W |
| Motor | 230 V AC; la salida para accesorios está separada, 24 V |
| Fuerza | Nominal: 300 N; máxima de arranque: 680 N |
| Velocidad | Aproximadamente 9 m/min con carga nominal |
| Intensidad de uso | Hoja de hasta 4 m: 16 ciclos/h; hasta 8 m: 8 ciclos/h. Para hojas de más de 8 m no se especifica un número independiente de ciclos por hora. Funcionamiento continuo: máximo 4 min. |
| Entorno | −20 a +55 °C; IP44 |

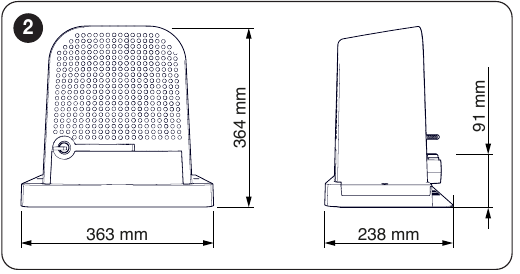

| Dimensiones / peso | 363 mm de ancho × 238 mm de profundidad × 364 mm de alto; 11,5 kg |
