Kit para fabricar una puerta corredera autoportante con voladizo extra corto Intelligate IG350
NUEVO| Disponibilidad de productos: | hasta 7 días | Normalmente enviamos la mercancía en un plazo de 7 días. |
|---|
hasta 7 días
3.743,96 € con IVA
| Peso |
|---|
| 60 kg |
Descripción del producto Kit para fabricar una puerta corredera autoportante con voladizo extra corto Intelligate IG350
¿Tiene poco espacio en su terreno para el contrapeso de una puerta corredera autoportante clásica? El sistema Intelligate está diseñado precisamente para los casos en los que el espacio junto al paso de la puerta es demasiado corto y no permite utilizar el contrapeso estándar. >>Manual de montaje para descargar>>.
Con el sistema Intelligate IG350, basta con un contrapeso de solo 40 cm para el ancho libre de paso de la puerta. Una puerta autoportante clásica necesitaría un contrapeso de aproximadamente 1,5 a 2 metros para un paso de 4 metros. Con el sistema Intelligate ahorrará más de un metro de espacio.
| El conjunto incluye: | Conjunto IG350 | |||
|---|---|---|---|---|
 |
1 × | Sistema completo de carros INTELLIGATE 350 para perfil C MGD | IG350 | |
 |
1× | Perfil C de aluminio MGD 5400mm | MGD1-LS | |
 |
1 × | Soporte de montaje para accionamientos | MK-IG | |
 |
1 × | Terminal de entrada para perfil C MGD | MGD1-EDR | |
 |
1 × | Tapón para perfil C MGD | MGD1-ED | |
 |
1 × | Tope inferior | NALS | |
 |
1 × | Tope superior con rodillos | NELGR-60 | |
| Manual de montaje | ||||

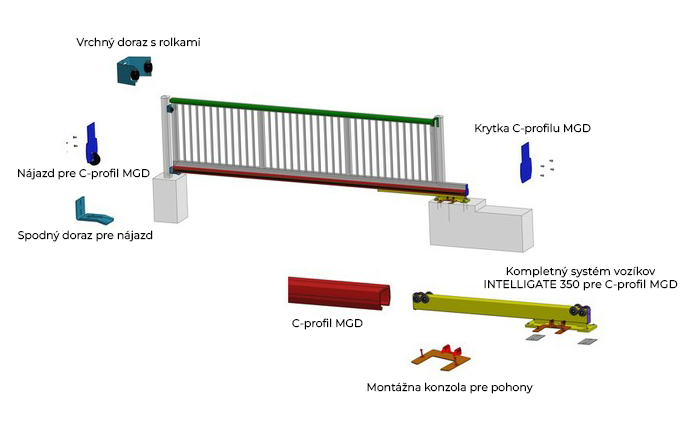

Ubicación de los componentes en la estructura:
Ejemplo:
Si el ancho de paso de la puerta es de 4000 mm, el espacio necesario para abrirla completamente con el sistema Intelligate es de 4400 mm (4000 de paso/puerta + 400 de saliente de la puerta).
Dimensiones:
- GL: longitud total
- DL: ancho libre de paso
- GP: longitud de la placa de cimentación
- EL: longitud del brazo de soporte
- EL efect.: longitud efectiva de sujeción
- H: borde superior del carril de rodadura (=200 mm)
- Peso máx. adm.: peso máximo de la puerta, incluido el carril
- Peso máx. adm./m: peso máximo/m, incluido el carril (5 kg/m)
Advertencia:
- El mecanismo de rodadura debe fijarse con cuatro anclajes, cada uno con una fuerza de sujeción mínima de 25 kN.
- Esta fuerza de sujeción se consigue con una varilla roscada M12 fijada con resina, apretada a un par de 60 Nm.
- Antes de apretar los anclajes, debe rellenarse con mortero de nivelación el espacio entre la placa de cimentación y los cimientos.
