Descripción del producto Kit de accionamiento para puerta corredera de hasta 800 kg CAME BXV08AGS, 801MS-0210 (D)
Motor CAME BXV08AGS está diseñado para puertas correderas de un peso de hasta 800 kg y una longitud de hoja de hasta 20 m. Dispone de un interruptor electromecánico de parada. El motor es noreversible. Características técnicas detalladas ». Manual para descargar ».
CAME BXV08AGS con placa de control ZN7 es un motor para puerta corredera con motor alimentado por 24 V CC y finales de carrera mecánicos. La alimentación de red es de 230 V CA. Está diseñado para una hoja de hasta 800 kg y 20 m de longitud. Valore conjuntamente el peso, la longitud y la resistencia de la puerta; una mayor potencia no sustituye a un desplazamiento manual suave.
La instalación, la conexión a la red y la puesta en marcha deben estar a cargo de un técnico cualificado. Antes de intervenir, desconecte la red y las posibles baterías. Las fotocélulas y el encoder no sustituyen a los topes fijos, la protección de los puntos peligrosos ni la comprobación de las fuerzas en la puerta ya instalada.
Antes de la instalación, compruebe la etiqueta del motor, la placa ZN7, la versión H1 y su menú. Los datos técnicos y las conexiones que se indican a continuación corresponden a la versión descrita. Los siguientes ajustes corresponden a la versión con F28 = 60–100 %, F8 = 1/2 y U3 = 0/1. Si la placa ofrece otros valores o conectores, consulte el manual de su versión específica; estos tres elementos por sí solos no determinan todo el firmware.

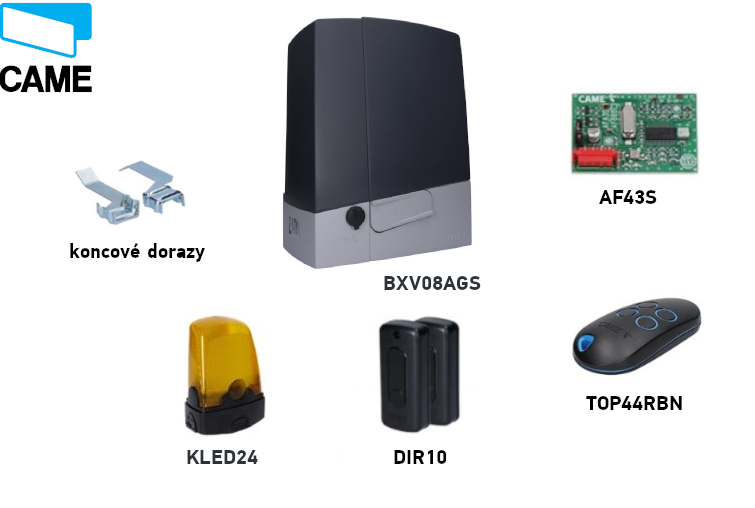

Kit CAME BXV08AGS
Ambos kits incluyen el motor, el mando, las fotocélulas, el receptor de radio y la luz intermitente. Antes de conectar, compruebe las referencias de los accesorios realmente suministrados. Elija los demás elementos, especialmente la cremallera dentada y los mandos locales, según la puerta concreta.
| Característica | CAME BXV08AGS |
|---|---|
| Kit |  CAME BXV08AGS, 801MS-0210 (D) |
| Peso máximo de la hoja | 800 kg |
| Longitud máxima de la hoja | 20 m |
| Red / motor | 230 V CA / 24 V CC |
| Potencia / fuerza | 400 W / 800 N |
| Velocidad máxima | 11 m/min |
| Selección del motor A1 | 3 – 800 kg |
| Control de este manual | ZN7, pantalla y menú |
El dato de 18 o 20 m indica la longitud máxima de la hoja, no necesariamente la anchura del paso libre. La selección A1 no modifica la capacidad de carga del motor físico.
Accesorios y ejemplos de conexión
Los siguientes ejemplos corresponden a dispositivos con referencias específicas. Para otros modelos, utilice sus propios bornes y parámetros; que tengan la misma función o frecuencia no confirma por sí solo su compatibilidad.
| Elemento | Ejemplo verificado / uso |
|---|---|
| Fotocélulas | CAME DIR10, 12/24 V CA/CC, alcance de 10 m; conexión y prueba TS. |
| Luz intermitente | CAME KLED24, 24 V CA/CC, 2 W; salida 10–E. |
| Receptor de radio | CAME AF43S, tarjeta enchufable AF, 433,92 MHz; compruebe la codificación junto con U4. |
| Mando a distancia | CAME TOP-432EE, código fijo de 433,92 MHz; ejemplo para un receptor compatible. |
| Cremallera | Cremalleras dentadas, módulo 4; holgura y fijación. |
| Mandos locales | Interruptores, pulsadores y lectores; órdenes NO y contactos de seguridad NC según el esquema de bornes. |
Instalación del motor
Con el motor desbloqueado, la puerta debe desplazarse fácilmente por todo el recorrido, sin inclinaciones, ruedas dañadas ni riesgo de salirse de la guía. Compruebe que haya topes mecánicos fijos en las posiciones abierta y cerrada, que la base sea estable y que estén protegidos los puntos donde la hoja pueda atrapar a alguien. No debe acumularse agua en la zona del motor ni recibir este un chorro directo de agua. Si la hoja corredera incorpora una puerta peatonal, el movimiento motorizado solo debe ser posible cuando esta esté bien asegurada.
Cimentación y placa de anclaje
El ejemplo de instalación contempla una excavación de 400 × 240 mm y 800 mm de profundidad. Adapte las dimensiones de la cimentación al terreno y a la puerta concreta. El encofrado sobresale 50 mm del nivel del terreno; utilice armadura y anclajes M12. Se recomienda un tubo pasacables de Ø 40 mm para la alimentación del motor, de Ø 25 mm para los accesorios y de Ø 20 mm para el posible cable de desbloqueo.
Coloque la placa de anclaje nivelada, pase los cables por sus orificios y deje las partes roscadas de los anclajes por encima de la superficie. Deje que el hormigón fragüe durante al menos 24 horas. Determine la posición de la placa con respecto a la cremallera según la ilustración: la separación horizontal de 95 mm y la altura de 106 mm corresponden a las superficies indicadas en la sección. No las confunda con las dimensiones de la cimentación.
Instalación y ajuste de altura
Retire la cubierta y coloque el motor sobre la placa. Los cables deben pasar por la parte inferior de la carcasa y por los prensaestopas correctamente instalados. Durante el ajuste, eleve el motor con las patas roscadas 5–10 mm, para dejar margen para ajustar el engrane.
Cremallera y holgura de engrane
Desbloquee el motor e instale la cremallera mientras desplaza manualmente la hoja. Al unir las piezas, coloque una pieza auxiliar de cremallera debajo de la unión para que los dientes queden alineados y engranen de forma continua. Tras el montaje, ajuste la posición vertical y horizontal del motor.
Deje una holgura de 1–2 mm entre la cremallera y el piñón. El peso de la puerta no debe apoyarse sobre el motor. Desplace manualmente la puerta por todo el recorrido, compruebe el engrane y las uniones de la cremallera y, solo entonces, apriete las tuercas y arandelas de los anclajes.
Finales de carrera mecánicos
Desplace manualmente la hoja hasta la posición abierta. Fije el tope de activación de apertura a la cremallera, de modo que su rampa accione con fiabilidad el microinterruptor de muelle. Ajuste el tope de cierre del mismo modo. Fije bien los topes; el tope mecánico de la puerta y el tope de activación del motor tienen funciones distintas.
En el conjunto ilustrado, deje aproximadamente en la posición final 20 mm antes del tope mecánico. Compruebe la distancia de parada con la velocidad y la carga reales.
Cableado
| Conexión | Cable / requisito |
|---|---|
| Red de 230 V CA, L/N/PE | 3G × 1,5 mm² hasta 20 m; 3G × 2,5 mm² para 20–30 m. |
| Dispositivos de mando | Número de conductores según el mando; sección de 0,5 mm² para los recorridos cortos indicados. |
| Fotocélulas DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Respetar la conexión TX y el contacto NC. |
| Antena | RG58, máximo 10 m; recomendado hasta 5 m. |
| RSE / CRP | UTP CAT 5; conexión serie independiente, no para la alimentación del motor. |
El número de conductores debe cubrir todo el esquema seleccionado. En recorridos más largos, con cargas simultáneas o con otros accesorios, un técnico debe recalcular la sección según la corriente y la caída de tensión. Proteja los cables frente a daños y al contacto con el motor o el transformador; tienda por separado, de forma adecuada, la alimentación de red y los circuitos de baja tensión.
Desbloqueo manual en caso de corte del suministro eléctrico
Antes de mover la puerta manualmente, desconecte la alimentación y asegure la hoja. Desbloquear una puerta dañada o desequilibrada puede provocar un movimiento incontrolado.
- Introduzca la llave en la cerradura y gírela en el sentido de la flecha de la ilustración.
- Tire y abra la palanca de desbloqueo como se muestra en la ilustración.
- Desplace la puerta manualmente de forma controlada, sin personas en su recorrido.
- Para volver a bloquearla, coloque la palanca en su posición original y cierre el mecanismo con llave. Antes de accionar el motor, compruebe que el accionamiento esté bloqueado.
Guía de la placa de control ZN7
La ZN7 cuenta con una pantalla y los botones ESC, las flechas y ENTER. El menú permite gestionar los ajustes, los tiempos y los usuarios. Los conectores AF, Memory Roll, R700/R800, RSE y RIOCN8WS tienen funciones distintas; inserte o extraiga la tarjeta únicamente con la red y las baterías desconectadas.
| Número de la ilustración | Elemento |
|---|---|
| 1 / 2 / 3 | Motor / encoder / finales de carrera |
| 4 / 5 / 6 | Mandos y seguridad / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 o R800 / RSE / RIOCN8WS |
| 11 / 12 | Pantalla / botones de programación |
| 13 / 14 / 15 | Conexión serie A–B–GND / teclado A–B / transpondedor S1–GND |
| 16 / 17 / 18 | Módulo GSM / RGP1 / accesorios y luces |
| 19 / 20 / 21 / 22 | Fusible de accesorios / entrada de la placa / fusible de red / entrada de alimentación de red |
Bornes y alimentación de la ZN7
| Bornes | Uso / tensión / polaridad |
|---|---|
| L / N / PE | Red de 230 V CA, 50/60 Hz para BXV08AGS. PE es el conductor de protección; la CA no tiene +/−. |
| 10 / 11 | Accesorios: normalmente 24 V CA, durante el funcionamiento con batería 24 V CC, consumo total máximo de 40 W. En CC 10 = positivo (+), 11 = negativo (−); en CA, sin polaridad. |
| 10 / E | Luz intermitente o luz de ciclo, 24 V CA/CC, máx. 25 W. En CC, 10 es el polo común positivo y E, la salida conmutada. |
| 10 / 5 | Señalización del estado de la puerta, 24 V CA/CC, máx. 3 W. En CC, 10 es el polo común positivo y 5, la salida conmutada; no es una alimentación permanente. |
| 24 / 0 | Alimentación interna de la placa desde la sección de alimentación; no conectar como salida para accesorios ni como entrada externa de baterías. |
| M / N | Motor de 24 V CC; mantenga el cableado correspondiente al conjunto correcto. No es una entrada de 230 V. |
| + / E / − | Encoder: alimentación +/− y señal E; no es una salida universal para accesorios. |
| F / FA, F / FC | F común, FA apertura, FC cierre; contactos NC de final de carrera sin polaridad. |
| A / B / GND – RSE | Interfaz serie con tarjeta RSE; no confundir con A/B del teclado. |
Mandos y contactos de seguridad
| Bornes | Contacto / función |
|---|---|
| 1–2 | STOP NC; activar F1 = ON si está conectado. Ajuste de fábrica: F1 = OFF. Sin polaridad. |
| 2–7 | Mando NO; la función se selecciona con F7. Contacto libre de potencial, sin polaridad. |
| 2–3P | Apertura parcial o total NO, según F8. Contacto libre de potencial, sin polaridad. |
| 2–CX / 2–CY | Entradas de seguridad NC; configurar F2/F3. Sin polaridad. |
| 10 / TS | Rama de alimentación de las fotocélulas probada según el esquema; no active F5 sin realizar la conexión correctamente. |
| A–B / R800 | Teclado codificado con tarjeta decodificadora R800, F14 = 1. |
| S1–GND / R700 | Transpondedor o lector con R700, F14 = 0. |
| Antena / AF | RG58 y tarjeta de radio enchufable de la frecuencia/codificación adecuada. |
Luz intermitente e indicador de estado
KLED24, 24 V AC/DC y 2 W, conecte a 10–E; para la luz intermitente, ajuste F18 = 0. KLED24 no tiene la alimentación marcada por separado con +/−. Con CA no hay polaridad de corriente continua; con CC, 10 es el terminal común positivo de la placa. No conecte una luz intermitente de 230 V a esta salida de 24 V.
La salida 10–5 es para un pequeño indicador de estado, máx. 3 W, con ajuste F10. El modo de luz de ciclo F18 = 1 requiere un tiempo de cierre automático; permanece encendida desde la apertura hasta el cierre completo, incluido el tiempo de espera.
Fotocélulas y prueba de seguridad
CAME DIR10 consta de un transmisor TX y un receptor RX con un alcance de 10 m. Ajuste el puente del receptor a 24 V. El consumo del par es de 60 mA a 24 V CA. RX tiene la alimentación marcada como 10 (+), 2 (−); TX tiene los terminales TX y 2; el fabricante no indica una marca independiente de +/− para estos terminales en este esquema. Con alimentación de corriente alterna no se aplica la polaridad de corriente continua. La salida TX forma parte de la sincronización; conecte RX TX con TX TX según el esquema y no sustituya esta conexión por una alimentación directa desde el terminal 10 de la placa.
| Terminal de la fotocélula | Conexión habitual | Conexión con prueba |
|---|---|---|
| RX 10 (+) | Placa 10 | Placa 10 |
| RX 2 (−) y RX C | Placa 2 | Placa 2 |
| RX TX ↔ TX TX | Conecte TX entre el receptor y el transmisor | La misma conexión |
| TX 2 | Placa 2 | Placa TS |
| RX NC | Placa CX | Placa CX |
El contacto C–NC es un contacto de seguridad libre de potencial. No tiene positivo ni negativo. La conexión de la alimentación y la del contacto son dos circuitos distintos. Con CC, 10 es el polo positivo; en este esquema concreto, la salida negativa RX 2 está conectada al terminal común 2 de la placa. No confunda el terminal 2 con el terminal de alimentación 11.
Para el contacto en CX, ajuste F2 = C1. Para el contacto en CY, seleccione la respuesta correspondiente mediante F3. C1 vuelve a abrir durante el cierre; C2 vuelve a cerrar durante la apertura; C3 se detiene y luego cierra automáticamente, y requiere F19; C4 espera a que se elimine el obstáculo y, después, reanuda el movimiento.
Conexión de prueba mediante TS
Para la prueba, TX 2 se traslada a TS, mientras que RX 2 y RX C permanecen en el terminal 2 de la placa. Se mantiene la conexión TX entre el transmisor y el receptor. Primero, cambie las conexiones con la alimentación desconectada y, solo entonces, active la prueba.
Ajuste F5 = 1 para CX, 2 para CY o 4 para CX y CY. Si se produce un error en la prueba, aparecerá E4 y el automatismo no ejecutará el mando. La función se utiliza junto con las entradas de seguridad activas.
Una vez conectado, compruebe que el haz se interrumpa durante el movimiento correspondiente y que vuelva a quedar libre. No puentee la entrada de seguridad como solución permanente a una avería.
Bandas de seguridad
Conecte la banda de contacto NC entre 2 y CX o CY, y seleccione C7 —reapertura durante el cierre— o C8 —re cierre durante la apertura—. El contacto libre de potencial no tiene polaridad. No conecte una banda resistiva como si fuera un contacto NC convencional; debe disponer de una interfaz adecuada para el sistema de control concreto.
Primera puesta en marcha de ZN7
- Compruebe que el movimiento sea libre, la cremallera, los topes fijos y los finales de carrera, que el automatismo esté bloqueado, las conexiones y la protección de las zonas peligrosas.
- Conecte la alimentación y compruebe la pantalla. Ajuste A1 = 3 para motores de hasta 800 kg, F54 según el sentido y F1 según el STOP conectado.
- Ajuste F2/F3 según las protecciones conectadas y, si procede, la prueba F5. Deje desactivadas las entradas que no se utilicen. Para el aprendizaje, F11 debe estar en ON.
- Ejecute A3 – aprendizaje del recorrido.
- Configure los parámetros de funcionamiento y los usuarios, y pruebe el ciclo completo, la apertura parcial, cada elemento de seguridad, la luz intermitente y el comportamiento tras un corte de corriente.
La primera maniobra normal tras conectar la alimentación es la apertura; espere a que termine. La calibración A3 tiene su propia secuencia. Si observa ruidos, vibraciones o un sentido de movimiento anómalos, detenga inmediatamente el sistema con ESC/STOP y elimine la causa.
A3 – aprendizaje automático del recorrido
Requisitos previos: A1 y F54 correctos, STOP configurado, encoder activo, finales de carrera correctos y topes fijos. Desplace manualmente la hoja aproximadamente hasta la mitad y vuelva a bloquear el automatismo. El espacio debe permanecer despejado.
Durante la calibración, los dispositivos de seguridad quedan inhabilitados, excepto la parada con el botón ESC. El técnico debe supervisar todo el movimiento e impedir que nadie entre en el recorrido.
- Pulse ENTER, seleccione A3 con las flechas y confirme con ENTER.
- Seleccione ON y confirme con ENTER.
- Primero, el automatismo cerrará hasta la posición final; la pantalla mostrará CL1.
- A continuación, abrirá hasta la posición final; la pantalla mostrará OP1.
- Al terminar, compruebe todo el recorrido y los dispositivos de seguridad. Si aparece E1/E2, elimine primero la causa siguiendo las indicaciones de diagnóstico; no repita el aprendizaje debido a una avería mecánica.
Programación mediante pantalla
Programe con el accionamiento parado. ENTER abre el menú y confirma la selección; flechas </> seleccionan una opción o cambian un valor. Tras realizar un cambio, pulse ENTER para confirmarlo. ESC cancela los cambios sin confirmar, vuelve atrás o sale del menú. Durante el funcionamiento normal, ESC detiene el accionamiento; las flechas permiten realizar una prueba de movimiento.
Los valores de fábrica de este menú se indican expresamente en negrita. Las funciones de los accesorios solo aparecen si está instalada la tarjeta necesaria o activada la función asociada. Anote los ajustes actuales antes de modificarlos. Un valor menor de sensibilidad F34/F35 significa mayor sensibilidad; después de cambiar la velocidad, el par o la sensibilidad, compruebe las fuerzas y los dispositivos de protección.
Funciones F
Usuarios y sistema U / A / H
Emparejamiento y borrado de mandos a distancia
La memoria ZN7 tiene capacidad para 250 usuarios. El receptor debe estar instalado en AF y ser compatible con la frecuencia y la codificación del transmisor. Un ejemplo de código fijo de 433,92 MHz es TOP-432EE con AF43S. U4 puede limitar el rango de codificaciones recibidas; la misma frecuencia no es suficiente por sí sola.
- En U1, seleccione el modo de funcionamiento: 1 paso a paso, 2 secuencial, 3 solo abrir o 4 apertura parcial.
- Confirme con ENTER y envíe el código pulsando el botón seleccionado del mando.
- Repita el procedimiento para el siguiente usuario. Anote los números de memoria y las órdenes asignadas; después, compruebe el funcionamiento real.
Para borrar un usuario, acceda a U2: seleccione ON, elija el número con las flechas o active el transmisor guardado correspondiente y confirme con ENTER. La pantalla CLr confirma el borrado. U3 = 1 borra todos los usuarios.
U4 = 2 (Rolling Code) o 3 (TWIN) borra los transmisores guardados anteriormente con otra codificación. Antes de cambiarlo, compruebe el sistema, la versión H1 y el registro de mandos; no utilice este cambio como método de prueba para solucionar un fallo del receptor.
Copia de seguridad mediante Memory Roll
- Desconecte la alimentación de red y las posibles baterías e inserte Memory Roll en su conector.
- Conecte la alimentación; para guardar los datos, utilice F50 = 1; para cargarlos, F51 = 1. La carga sustituye los datos de la placa por los datos guardados.
- Al terminar, vuelva a desconectar la alimentación y retire la tarjeta de memoria.
- Después de cargar los datos, compruebe el modelo, el sentido, las protecciones y todas las órdenes. Esta ZN7 tiene un conector Memory Roll; no utilice un puerto USB inexistente.
Sincronización de dos accionamientos
Se utiliza una tarjeta RSE en cada placa y una conexión CAT 5 mediante A–B–GND, según la ilustración. Conecte los elementos de mando y seguridad a la placa MASTER. En ella, ajuste F49 = 1, el sentido con F54 y la transferencia de parámetros con F52. Guarde los usuarios en MASTER; la apertura parcial y la orden paso a paso funcionan según se muestra en el sistema conjunto.
Seguridad inalámbrica RIO
RIOCN8WS utiliza un conector RIO independiente. F65/F66 configuran dos bordes de seguridad inalámbricos y F67/F68, dos canales de fotocélulas. Compruebe en la pantalla la identificación real del elemento y del canal. La prueba de seguridad inalámbrica sigue activa; resuelva la pérdida de conexión E17 o la falta de configuración E18 antes de reanudar el funcionamiento.
A4 – restablecimiento de parámetros
Antes de restablecer los valores, anote la versión H1, los ajustes y los usuarios; si dispone de Memory Roll, guarde los datos. En A4, seleccione ON y confirme con ENTER. En la versión descrita aquí, se restablecen los ajustes de fábrica y se borra el aprendizaje del recorrido.
Después del restablecimiento, vuelva a configurar A1, F54, F1, las entradas de seguridad y el aprendizaje A3. Compruebe las protecciones antes del funcionamiento normal. El borrado de usuarios es una función independiente, U3. En una placa con un menú distinto, A4 puede restablecer otros elementos; consulte la versión concreta de la placa.
Diagnóstico mediante la pantalla
| Código | Significado / comprobación |
|---|---|
| E1 | Error de calibración. Comprobar A3, la mecánica, el sentido y los finales de carrera. |
| E2 | Error de configuración. Comprobar el modelo A1, el sentido F54 y que se haya completado el aprendizaje. |
| E3 | Error del encoder. Sin alimentación, comprobar el conector +/E/− y los cables; una vez reparado, realizar el aprendizaje. |
| E4 | Error en la prueba de seguridad. Comprobar TX en TS, alimentación, NC y F5. |
| E7 | Se ha superado el tiempo de funcionamiento. Comprobar la resistencia, los topes y que el movimiento se complete. |
| E9 | Obstáculo durante el cierre. Retirar el obstáculo real; comprobar la cremallera y la sensibilidad. |
| E10 | Obstáculo durante la apertura. Comprobar el recorrido y el ajuste correcto de las fuerzas. |
| E11 | Demasiados obstáculos consecutivos. Reparar la mecánica o corregir la causa de la activación de la protección. |
| E13 | Ambos contactos de los finales de carrera están abiertos. Comprobar FA/FC/F y los topes de accionamiento. |
| E14 | Error de comunicación serie. Comprobar RSE, CAT 5 y la configuración. |
| E15 | Transmisor incompatible. Comprobar AF, la frecuencia y U4. |
| E17 | Fallo de comunicación del sistema inalámbrico. Comprobar RIO, los dispositivos y las interferencias. |
| E18 | El sistema inalámbrico no está configurado. Comprobar RIO y los parámetros F65–F68 correspondientes. |
Si la puerta no se mueve, compruebe la alimentación, el desbloqueo del accionamiento, STOP y las entradas de seguridad activas, así como si algún botón está permanentemente pulsado y el estado de la batería del transmisor. Si se abre, pero no se cierra, compruebe las fotocélulas y su contacto NC. No puentee permanentemente una protección averiada.
Fusibles ZN7 para 230 V
| Circuito | Fusible rápido |
|---|---|
| Red LINE | 1,6 A-F |
| Accesorios | 2 A-F |
Compruebe los fusibles con la alimentación de red y las baterías desconectadas. Sustitúyalos únicamente por otros del mismo valor y tipo; primero elimine la causa del cortocircuito o la sobrecarga.
Mantenimiento y servicio técnico
Compruebe periódicamente que el recorrido y la cremallera estén limpios, que el movimiento manual sea suave, que el accionamiento esté bien fijado, y revise los topes de accionamiento, los cables, el desbloqueo y todos los dispositivos de protección. Antes de limpiar o intervenir, desconecte la alimentación de red y la batería de reserva. Si hay daños, ruidos inusuales o vibraciones, detenga el funcionamiento y elimine la causa.
Ajuste el par A6 y la sensibilidad F34/F35 según la mecánica real; no oculte una resistencia o avería aumentando el par. Después de realizar ajustes o tareas de servicio, compruebe todo el movimiento, las fuerzas y las protecciones. Anote en el registro H1, el número de maniobras A5 y las reparaciones. Entregue al usuario los manuales de todo el conjunto y explíquele cómo realizar el desbloqueo manual. Al desechar los componentes electrónicos y las baterías, entréguelos en un punto de recogida autorizado.
Características técnicas de CAME BXV08AGS
| Parámetro | Valor |
|---|---|
| Peso máximo de la hoja | 800 kg |
| Longitud máxima de la hoja | 20 m |
| Alimentación del accionamiento – red eléctrica | 230 V AC, 50/60 Hz |
| Alimentación del motor | 24 V DC |
| Potencia | 400 W |
| Fuerza de empuje | 800 N |
| Velocidad máxima de desplazamiento | 11 m/min |
| Corriente máxima – dato de la tabla técnica del fabricante | 16 A |
| Protección – grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +55 °C |
| Funcionamiento | Uso intensivo; no se especifica un número fijo de ciclos por hora. |
| Tiempo de funcionamiento | 180 s |
| Consumo en modo de espera | 5,5 W |
| Clase de protección | I |
| Piñón / finales de carrera | Módulo 4 / mecánicos |
| Color de la carcasa | Gris RAL 7024 |
| Control en este manual | ZN7, pantalla y ESC/flechas/ENTER |
| Ajuste A1 | 3 – 800 kg |
| Dimensiones del cuerpo (anchura × profundidad × altura) | 290 × 212 × 363 mm |
| Placa de anclaje | 300 × 170 mm; distancias entre centros según el plano |
