Kit de accionamiento para puerta corredera de hasta 600 kg CAME BXV06AGS, 801MS-0180 (D)
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
710,16 € con IVA
| Peso |
|---|
| 12 kg |
Descripción del producto Kit de accionamiento para puerta corredera de hasta 600 kg CAME BXV06AGS, 801MS-0180 (D)
Motor CAME BXV06AGS está diseñado para puertas correderas con un peso de hasta 600 kg y una longitud de hoja de hasta 18 m. Dispone de un interruptor electromecánico de parada. El motor noreversible. Características técnicas detalladas ». Manual para descargar ».
CAME BXV06AGS con placa de control ZN7 es un accionador para puerta corredera con motor de 24 V CC y finales de carrera mecánicos. La alimentación de red es de 230 V CA. Está diseñado para una hoja de hasta 600 kg y 18 m de longitud. Valore conjuntamente el peso, la longitud y la resistencia de la puerta; una mayor potencia no sustituye a un desplazamiento manual suave.
La instalación, la conexión a la red y la puesta en marcha deben ser realizadas por un técnico cualificado. Antes de intervenir, desconecte la alimentación de red y las posibles baterías. Las fotocélulas y el encoder no sustituyen a los topes fijos, la protección de los puntos peligrosos ni la comprobación de las fuerzas en la puerta ya instalada.
Antes de la instalación, compruebe la etiqueta del accionador, la placa ZN7, la versión H1 y su menú. Los datos técnicos y las conexiones indicados a continuación corresponden a la versión descrita. Los siguientes ajustes corresponden a la versión con F28 = 60–100 %, F8 = 1/2 y U3 = 0/1. Si la placa ofrece otros valores o conectores, consulte el manual de su versión concreta; estos tres elementos por sí solos no determinan todo el firmware.

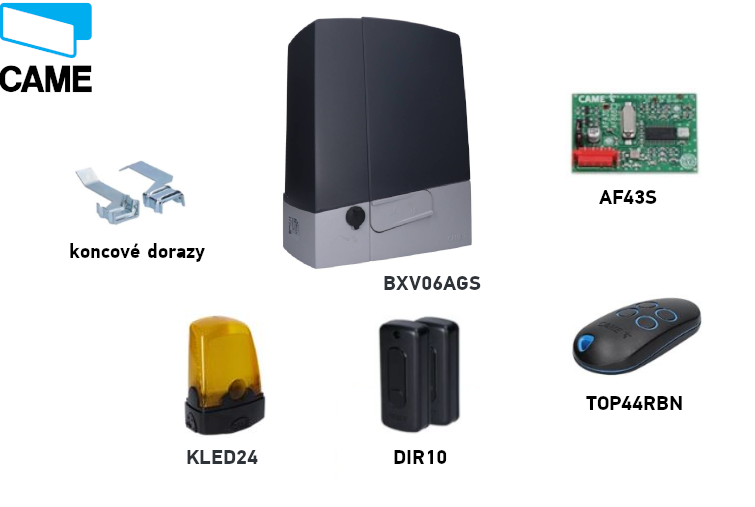

Kit CAME BXV06AGS
Ambos kits incluyen un accionador, un mando, fotocélulas, un receptor de radio y una luz intermitente. Antes de conectar, compruebe las referencias de los accesorios suministrados. Elija los elementos adicionales, especialmente la cremallera y los mandos locales, según la puerta concreta.
| Característica | CAME BXV06AGS |
|---|---|
| Kit |  CAME BXV06AGS, 801MS-0180 (D) |
| Peso máximo de la hoja | 600 kg |
| Longitud máxima de la hoja | 18 m |
| Red / motor | 230 V CA / 24 V CC |
| Potencia / fuerza | 270 W / 600 N |
| Velocidad máxima | 12 m/min |
| Selección del motor A1 | 2 – 600 kg |
| Control de esta guía | ZN7, pantalla y menú |
El dato de 18 o 20 m indica la longitud máxima de la hoja, no necesariamente la anchura del paso libre. La selección A1 no modifica la capacidad de carga del accionador físico.
Accesorios y ejemplos de conexión
Los siguientes ejemplos corresponden a dispositivos con referencias concretas. Para otros modelos, utilice sus propios bornes y parámetros; que tengan la misma función o frecuencia no confirma por sí solo su compatibilidad.
| Elemento | Ejemplo verificado / uso |
|---|---|
| Fotocélulas | CAME DIR10, 12/24 V CA/CC, alcance de 10 m; conexión y prueba TS. |
| Luz intermitente | CAME KLED24, 24 V CA/CC, 2 W; salida 10–E. |
| Receptor de radio | CAME AF43S, tarjeta enchufable AF, 433,92 MHz; compruebe la codificación junto con U4. |
| Mando a distancia | CAME TOP-432EE, código fijo de 433,92 MHz; ejemplo para un receptor compatible. |
| Cremallera | Cremalleras, módulo 4; holgura y fijación. |
| Mando local | Interruptores, pulsadores y lectores; órdenes NO y contactos de seguridad NC según el esquema de bornes. |
Instalación del accionador
Con el accionador desbloqueado, la puerta debe desplazarse con facilidad por todo el recorrido, sin inclinación, ruedas dañadas ni riesgo de salirse de la guía. Compruebe que haya topes mecánicos fijos en las posiciones abierta y cerrada, que la base sea estable y que estén protegidos los puntos donde la hoja pueda atrapar a alguien. No debe haber agua estancada en la zona del accionador ni incidir sobre él un chorro directo de agua. Si la hoja corredera incorpora una puerta peatonal, el movimiento motorizado solo debe ser posible cuando esta esté asegurada de forma segura.

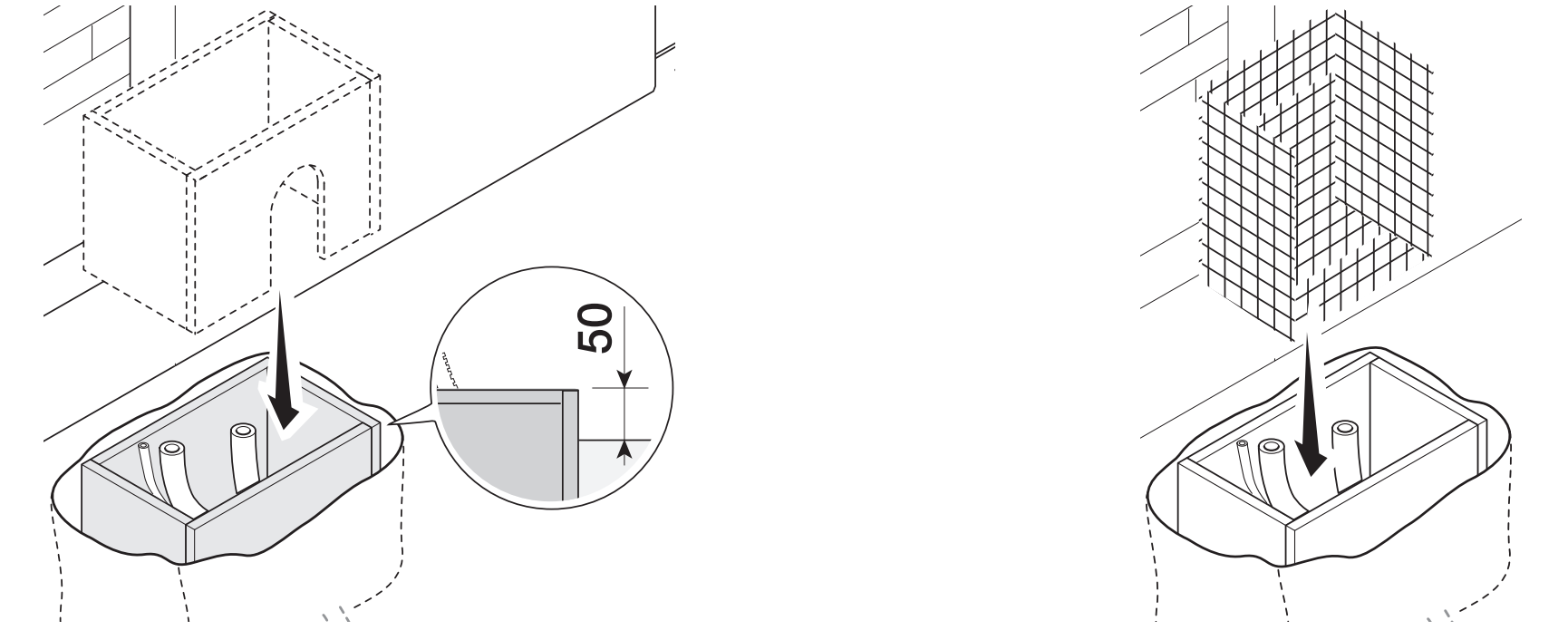

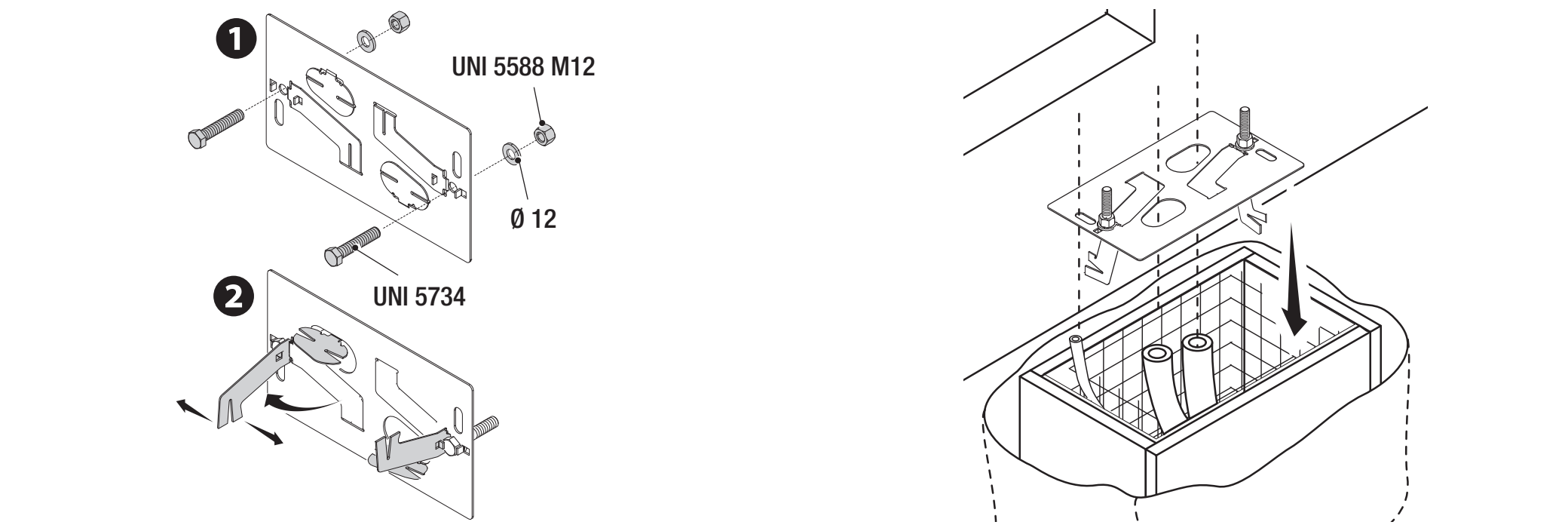

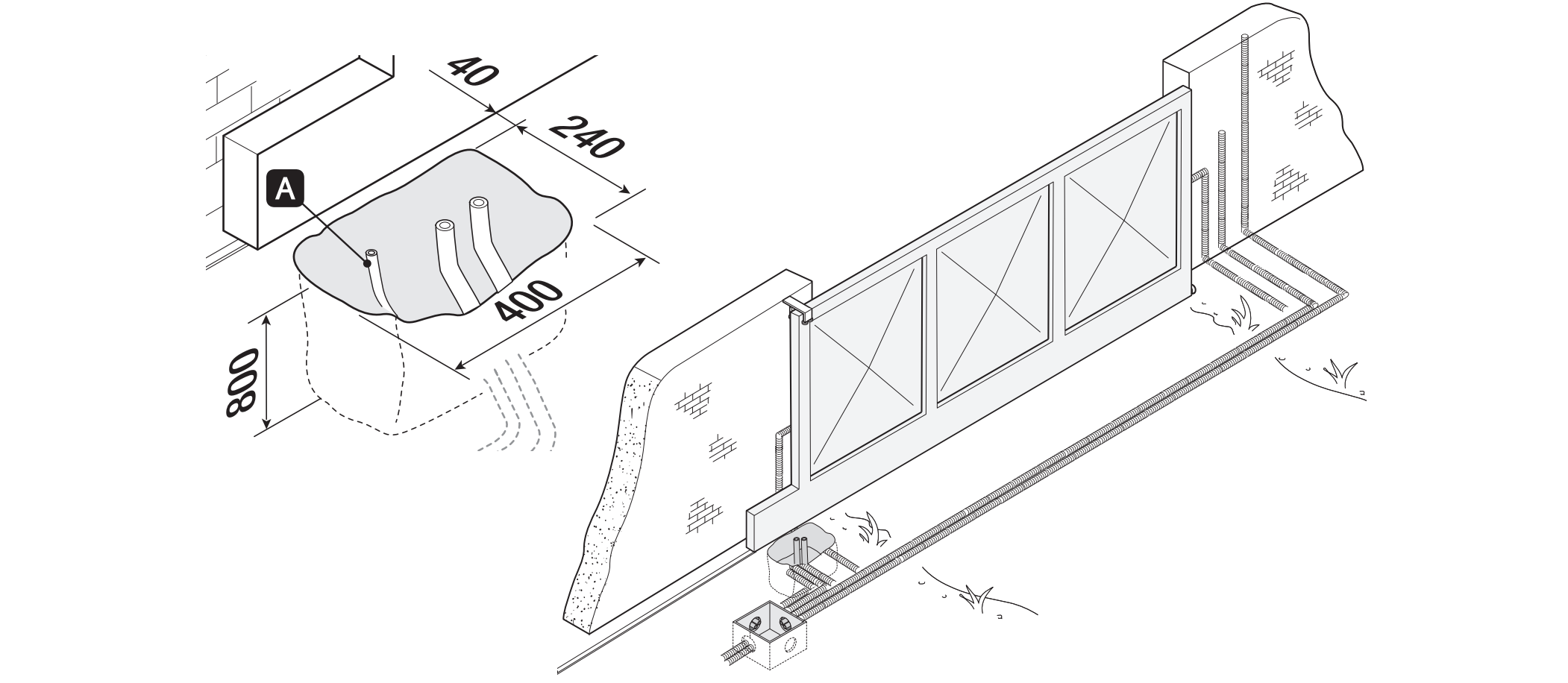

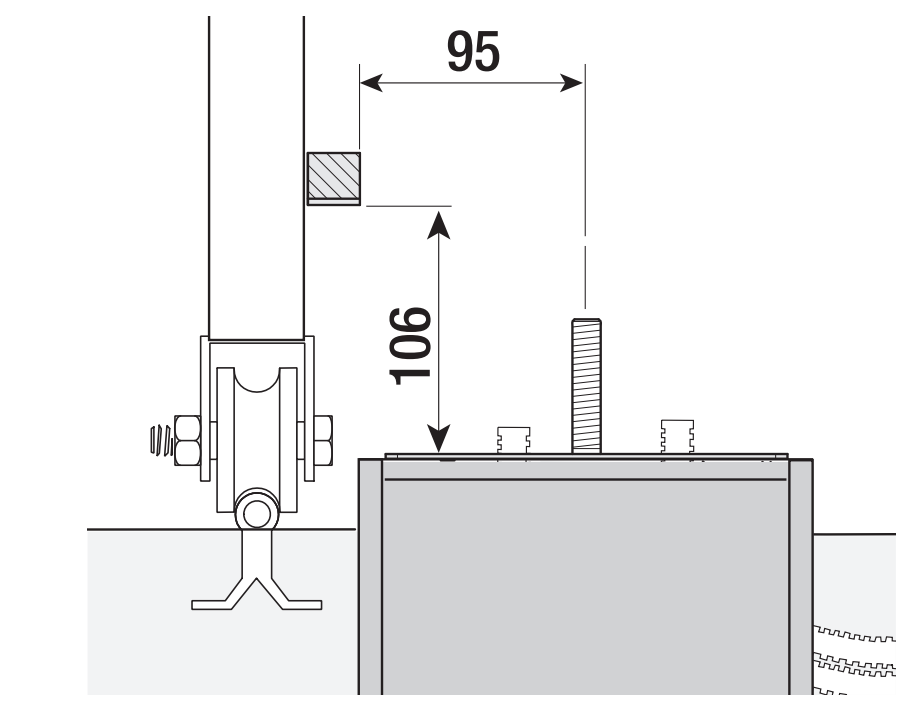

Cimentación y placa de anclaje
El ejemplo de instalación prevé una excavación de 400 × 240 mm y 800 mm de profundidad. Adapte las dimensiones de la cimentación al terreno y a la puerta concreta. El encofrado sobresale 50 mm del nivel del terreno; utilice armadura y anclajes M12. Se recomienda un tubo corrugado de Ø 40 mm para la alimentación del accionador, de Ø 25 mm para los accesorios y, si procede, de Ø 20 mm para el cable de desbloqueo.
Coloque la placa de anclaje nivelada, pase los cables por sus orificios y deje las partes roscadas de los anclajes sobresaliendo por encima de la superficie. Deje que el hormigón cure durante al menos 24 horas. Determine la posición de la placa respecto a la cremallera según la ilustración: la separación horizontal de 95 mm y la altura de 106 mm se refieren a las superficies señaladas en la sección. No las confunda con las dimensiones de la cimentación.

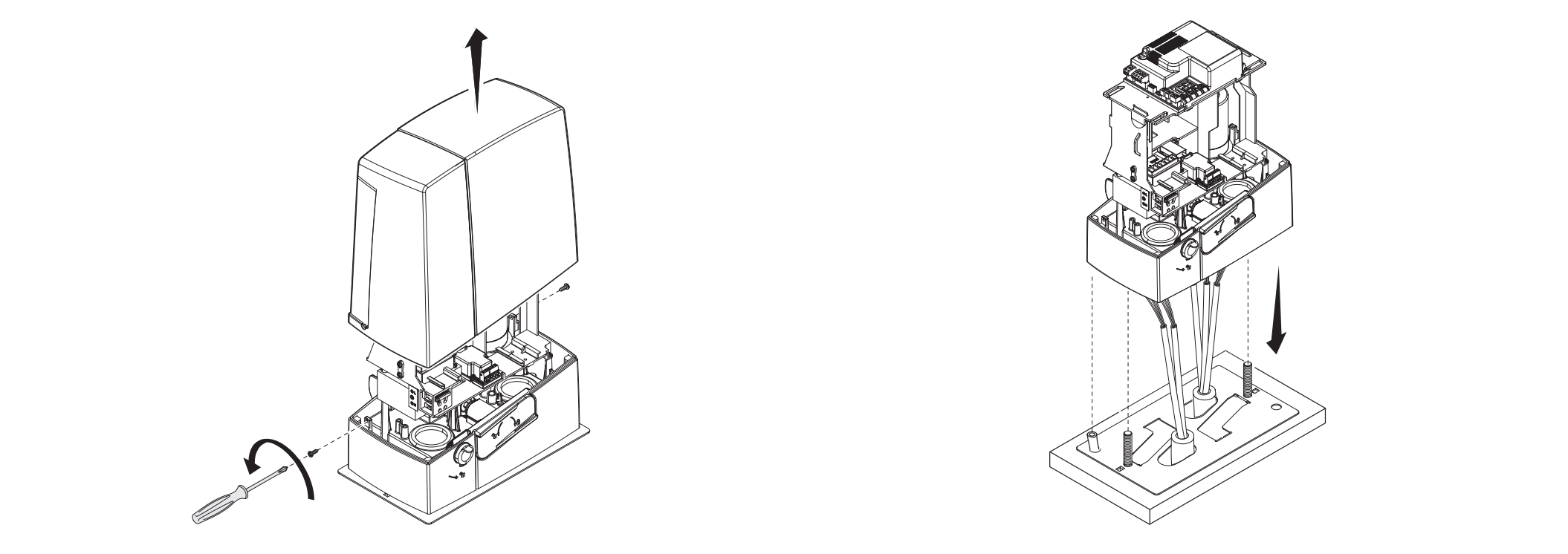

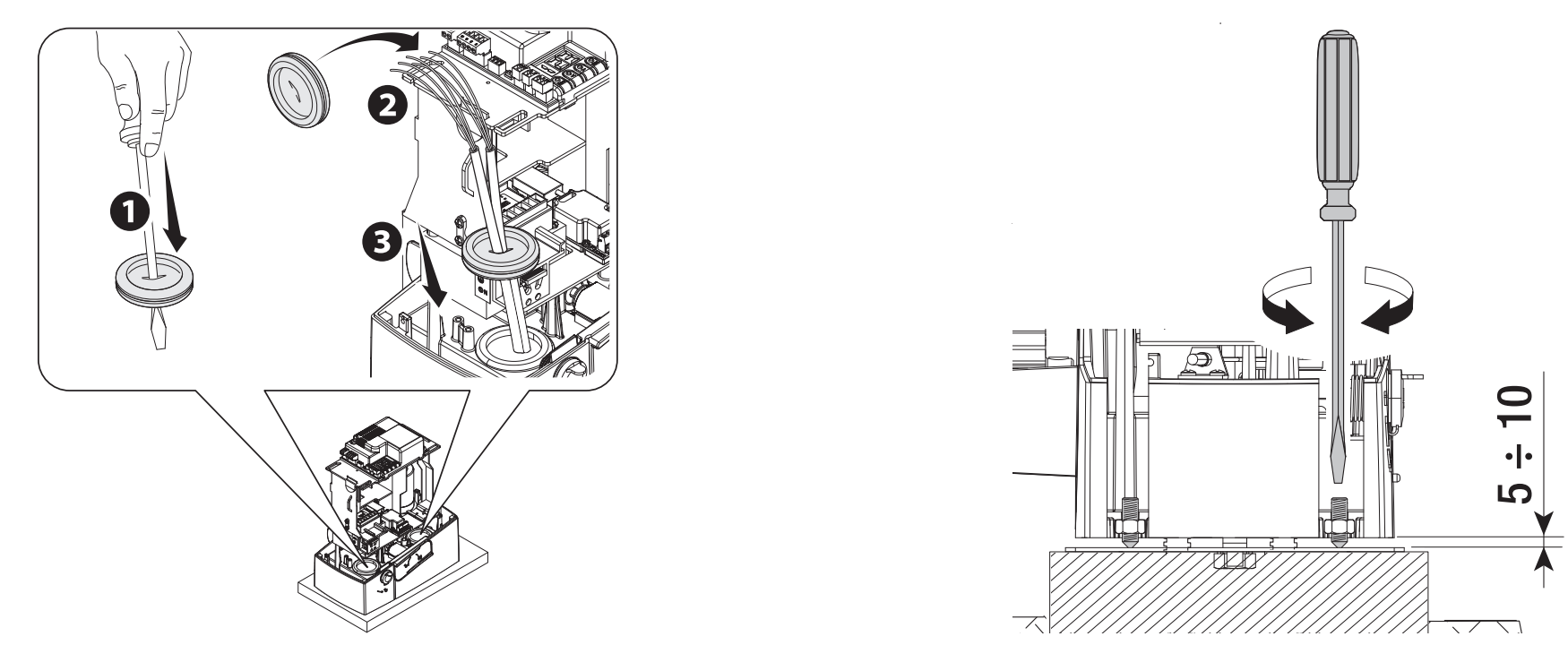

Instalación y ajuste de altura
Retire la cubierta y coloque el accionador sobre la placa. Los cables deben pasar por la parte inferior de la carcasa y por los prensaestopas correctamente instalados. Durante el ajuste, eleve el accionador con los pies roscados 5–10 mm, para dejar margen para ajustar el engrane.

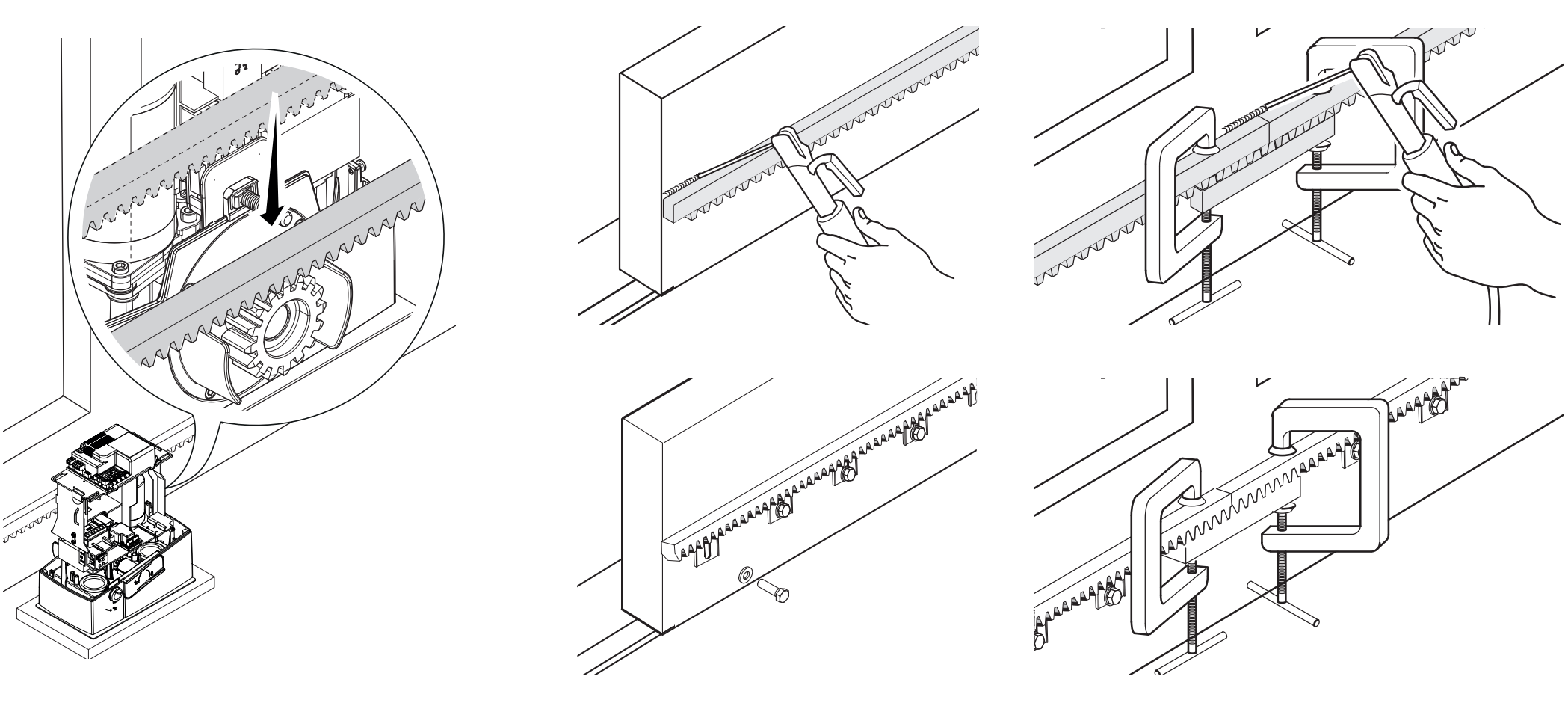

Cremallera y holgura de engrane
Desbloquee el accionador y fije la cremallera mientras desplaza manualmente la hoja. Al unir las piezas, coloque una pieza auxiliar de cremallera debajo de la unión para que los dientes queden alineados y engranen de forma continua. Tras el montaje, ajuste la posición vertical y horizontal del motor.

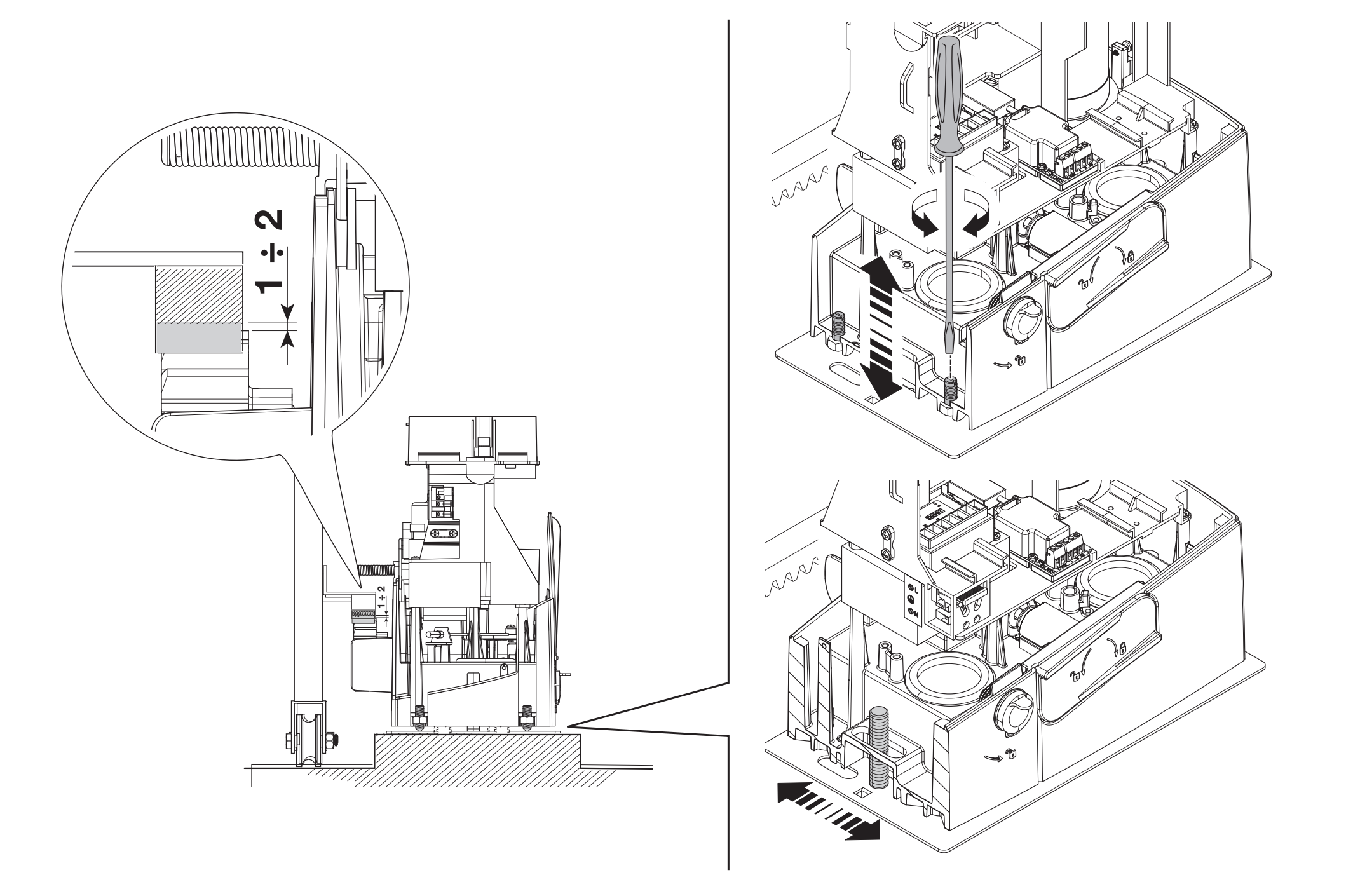

Deje una holgura de 1–2 mm entre la cremallera y el piñón. El peso de la puerta no debe recaer sobre el motor. Recorra manualmente todo el trayecto, compruebe el engrane y las uniones de la cremallera y, solo entonces, apriete las tuercas y arandelas de los anclajes.

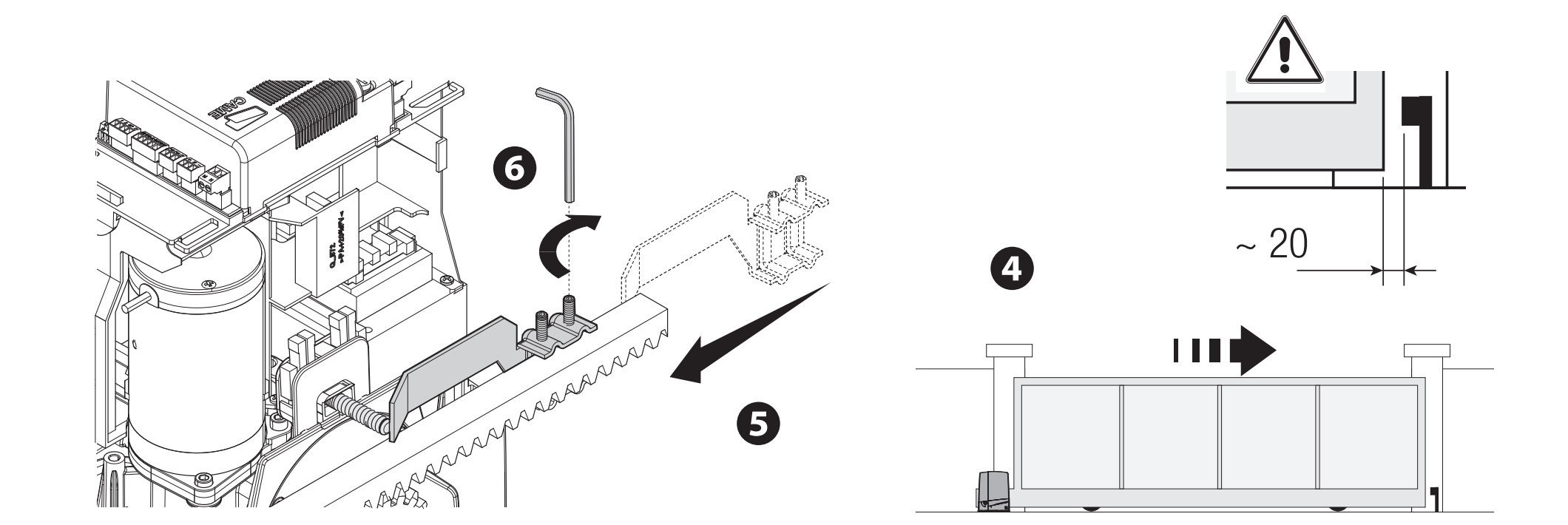

Finales de carrera mecánicos

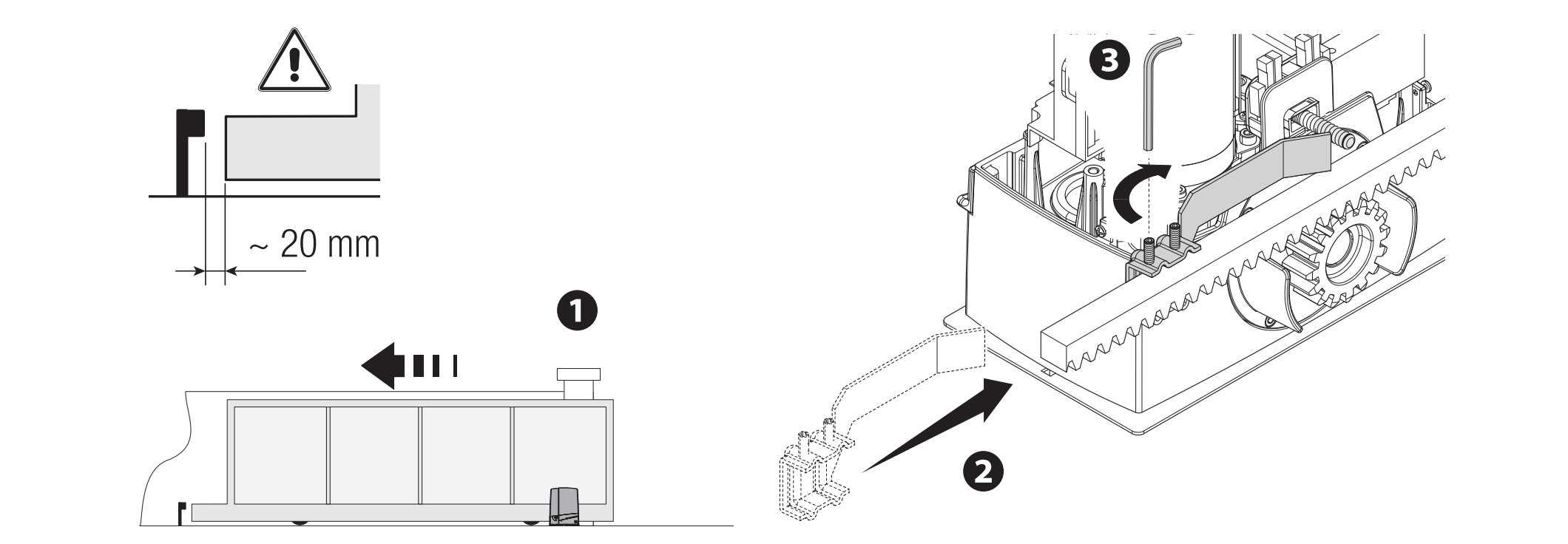

Desplace manualmente la hoja hasta la posición abierta. Fije a la cremallera el tope de accionamiento de apertura de modo que su rampa active de forma fiable el microinterruptor de muelle. Ajuste el tope de cierre del mismo modo. Fije bien los topes; el tope mecánico fijo de la puerta y el tope de accionamiento del motor cumplen funciones distintas.
En el conjunto representado, deje aproximadamente 20 mm antes del tope fijo. Compruebe el recorrido de frenado a la velocidad y con la carga reales.
Cableado
| Conexión | Cable / condición |
|---|---|
| Red de 230 V CA, L/N/PE | 3G × 1,5 mm² hasta 20 m; 3G × 2,5 mm² para 20–30 m. |
| Dispositivos de mando | Número de conductores según el mando; sección de 0,5 mm² para los tramos cortos indicados. |
| Fotocélulas DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Respetar la conexión entre TX y el contacto NC. |
| Antena | RG58, máximo 10 m; se recomienda hasta 5 m. |
| RSE / CRP | UTP CAT 5; conexión serie independiente, no para la alimentación del motor. |
El número de conductores debe cubrir todo el esquema seleccionado. En recorridos más largos, con consumos simultáneos o con otros accesorios, un técnico debe volver a calcular la sección según la corriente y la caída de tensión. Proteja los cables contra daños y contra el contacto con el motor o el transformador; tienda la alimentación de red y los circuitos de baja tensión con una separación adecuada.

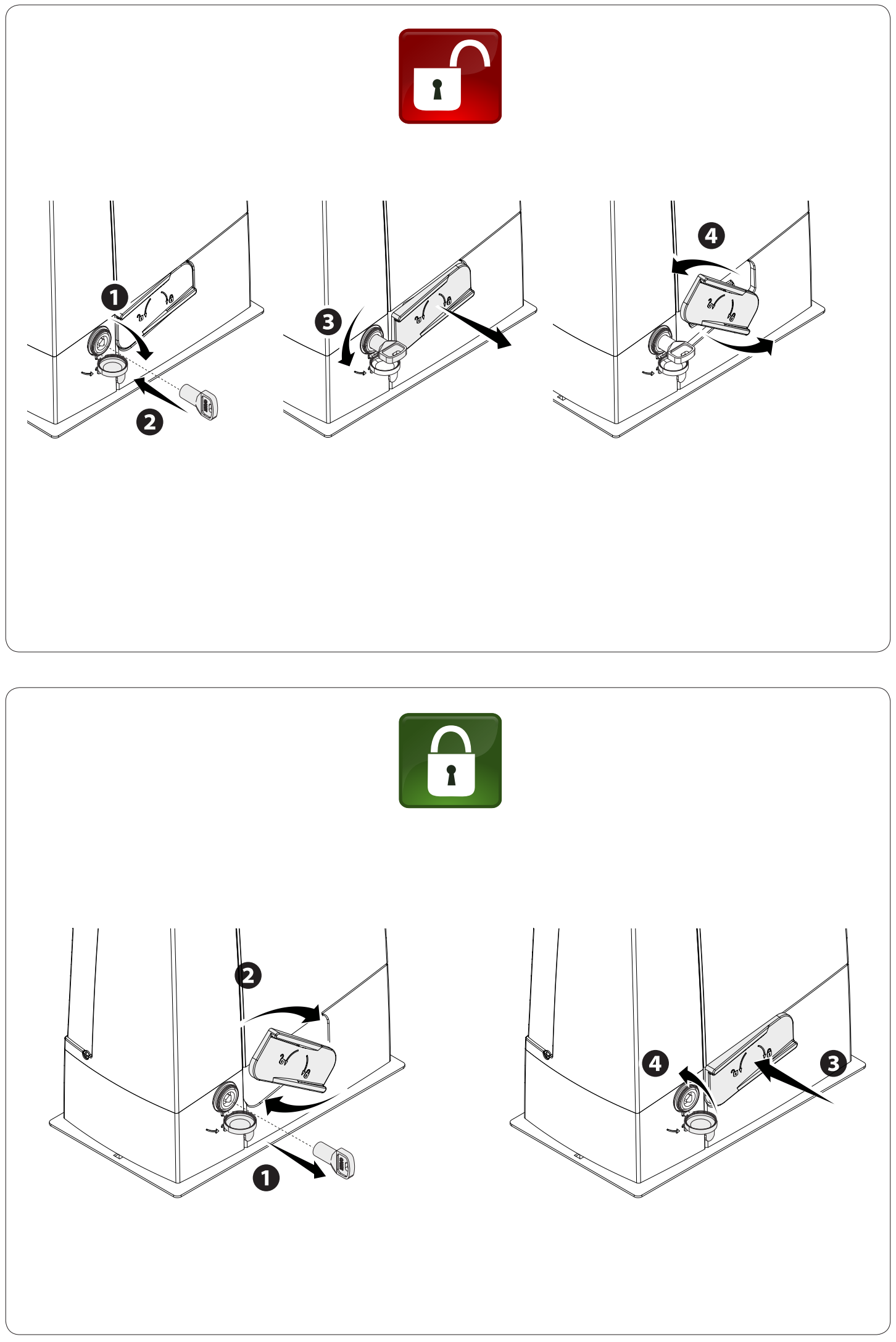

Desbloqueo manual en caso de corte del suministro eléctrico
Antes de mover la puerta manualmente, desconecte la alimentación y asegure la hoja. Desbloquear una puerta dañada o desequilibrada puede provocar un movimiento incontrolado.
- Introduzca la llave en la cerradura y gírela en el sentido de la flecha de la imagen.
- Tire y abra la palanca de desbloqueo como se muestra en la imagen.
- Desplace la puerta manualmente de forma controlada, sin personas en su recorrido.
- Para volver a bloquearla, coloque la palanca en su posición original y bloquee el mecanismo. Antes de accionar el motor, compruebe que el motor esté bloqueado.

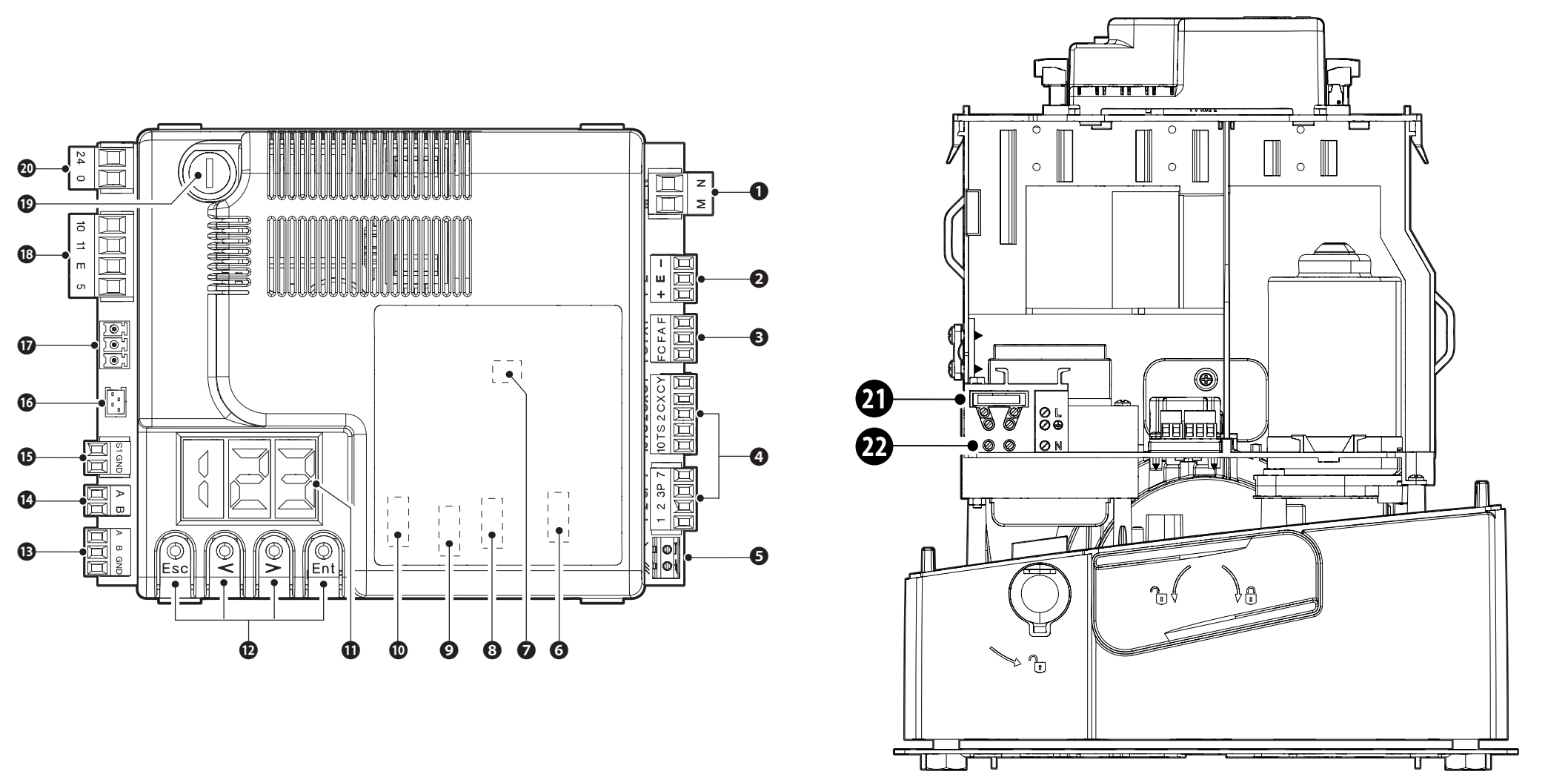

Orientación en la placa de control ZN7

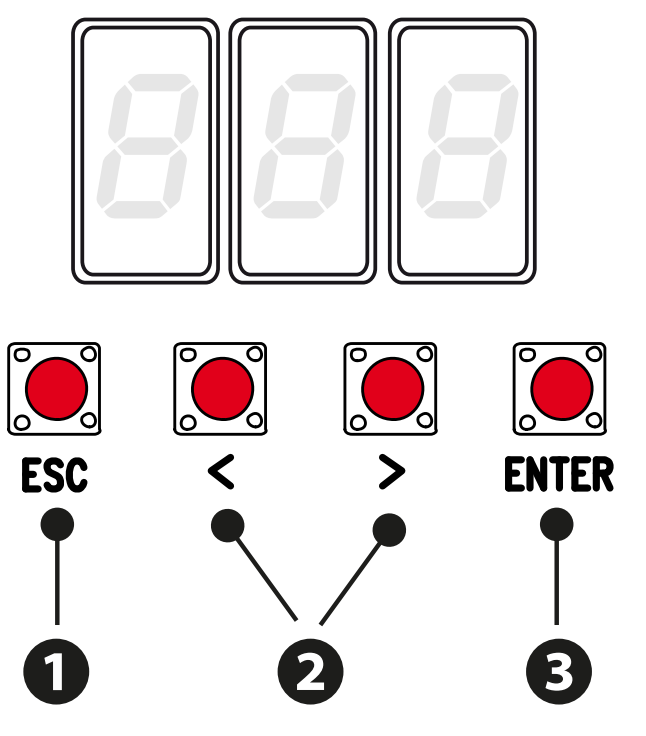

La ZN7 tiene una pantalla y botones ESC, flechas y ENTER. Los ajustes, los tiempos y los usuarios se gestionan desde el menú. Los conectores AF, Memory Roll, R700/R800, RSE y RIOCN8WS tienen funciones específicas; inserte o retire la tarjeta únicamente con la red y las baterías desconectadas.
| Número de figura | Elemento |
|---|---|
| 1 / 2 / 3 | Motor / encoder / finales de carrera |
| 4 / 5 / 6 | Mandos y seguridad / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 o R800 / RSE / RIOCN8WS |
| 11 / 12 | Pantalla / botones de programación |
| 13 / 14 / 15 | Conexión serie A–B–GND / teclado A–B / transpondedor S1–GND |
| 16 / 17 / 18 | Módulo GSM / RGP1 / accesorios y luces |
| 19 / 20 / 21 / 22 | Fusible de accesorios / entrada de la placa / fusible de red / alimentación de red |
Bornes y alimentación ZN7
| Bornes | Uso / tensión / polaridad |
|---|---|
| L / N / PE | Red de 230 V CA, 50/60 Hz para BXV06AGS. PE es el conductor de protección; la CA no tiene +/−. |

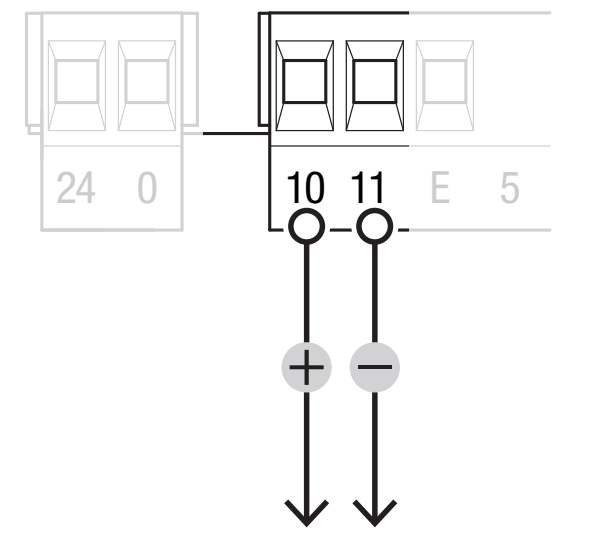

| 10 / 11 | Accesorios: normalmente 24 V CA, con funcionamiento con batería 24 V CC, consumo total máximo de 40 W. Con CC 10 = positivo (+), 11 = negativo (−); con CA no hay polaridad. |
| 10 / E | Luz intermitente o luz de ciclo, 24 V CA/CC, máx. 25 W. Con CC, 10 es el polo común positivo y E, la salida conmutada. |
| 10 / 5 | Señalización del estado de la puerta, 24 V CA/CC, máx. 3 W. Con CC, 10 es el polo común positivo y 5, la salida conmutada; no es una alimentación permanente. |
| 24 / 0 | Alimentación interna de la placa desde la sección de alimentación; no conectarla como salida para accesorios ni como entrada externa para baterías. |
| M / N | Motor de 24 V CC; conserve el cableado del conjunto correcto. No es una alimentación de 230 V. |
| + / E / − | Encoder: alimentación +/− y señal E; no es una salida universal para accesorios. |
| F / FA, F / FC | F común, FA apertura, FC cierre; contactos NC de final de carrera sin polaridad. |
| A / B / GND – RSE | Interfaz serie con tarjeta RSE; no confundir con A/B del teclado. |

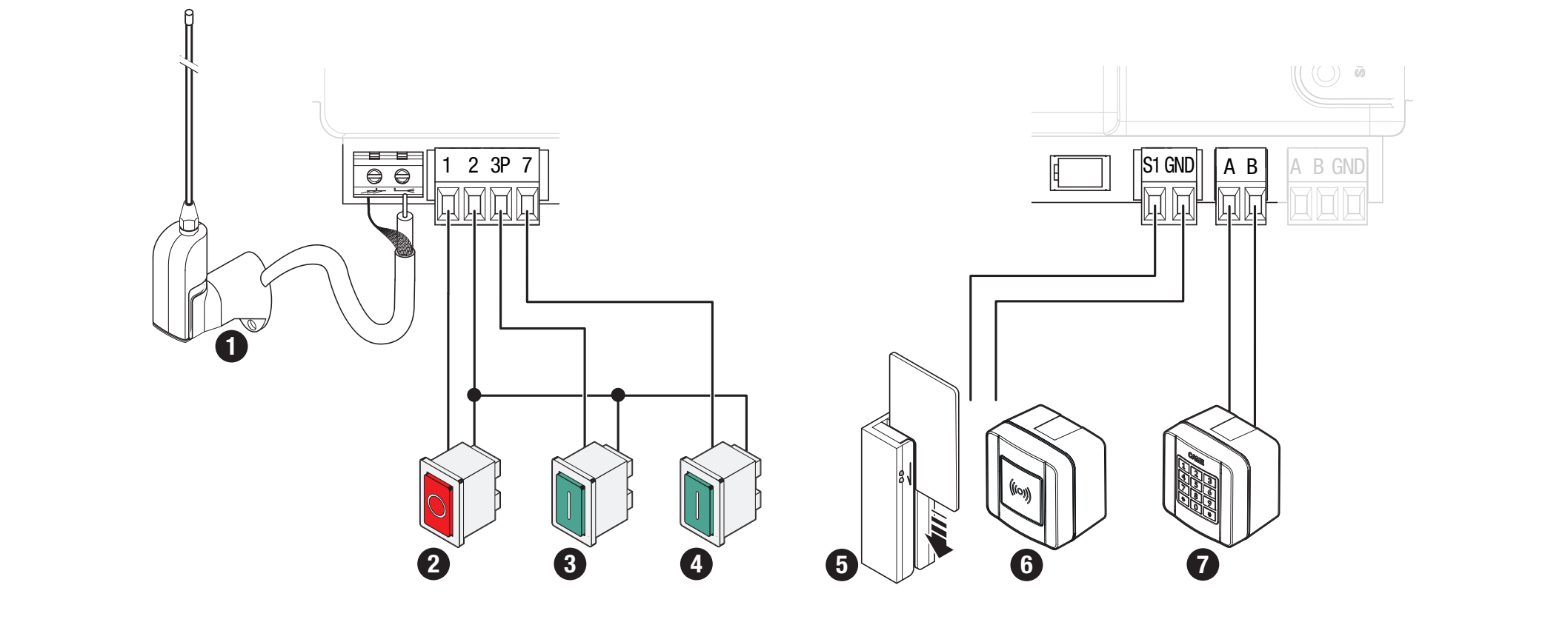

Mandos y contactos de seguridad
| Bornes | Contacto / función |
|---|---|
| 1–2 | STOP NC; activar F1 = ON si está conectado. De fábrica, F1 = OFF. Sin polaridad. |
| 2–7 | Mando NO; la función se selecciona con F7. Contacto libre de potencial, sin polaridad. |
| 2–3P | Apertura parcial o total NO según F8. Contacto libre de potencial, sin polaridad. |
| 2–CX / 2–CY | Entradas de seguridad NC; configurar F2/F3. Sin polaridad. |
| 10 / TS | Rama de alimentación de las fotocélulas sometida a prueba según el esquema; no active F5 sin realizar la conexión correcta. |
| A–B / R800 | Teclado codificado con tarjeta de decodificación R800, F14 = 1. |
| S1–GND / R700 | Transpondedor o lector con R700, F14 = 0. |
| Antena / AF | RG58 y tarjeta de radio enchufable con la frecuencia/codificación correcta. |

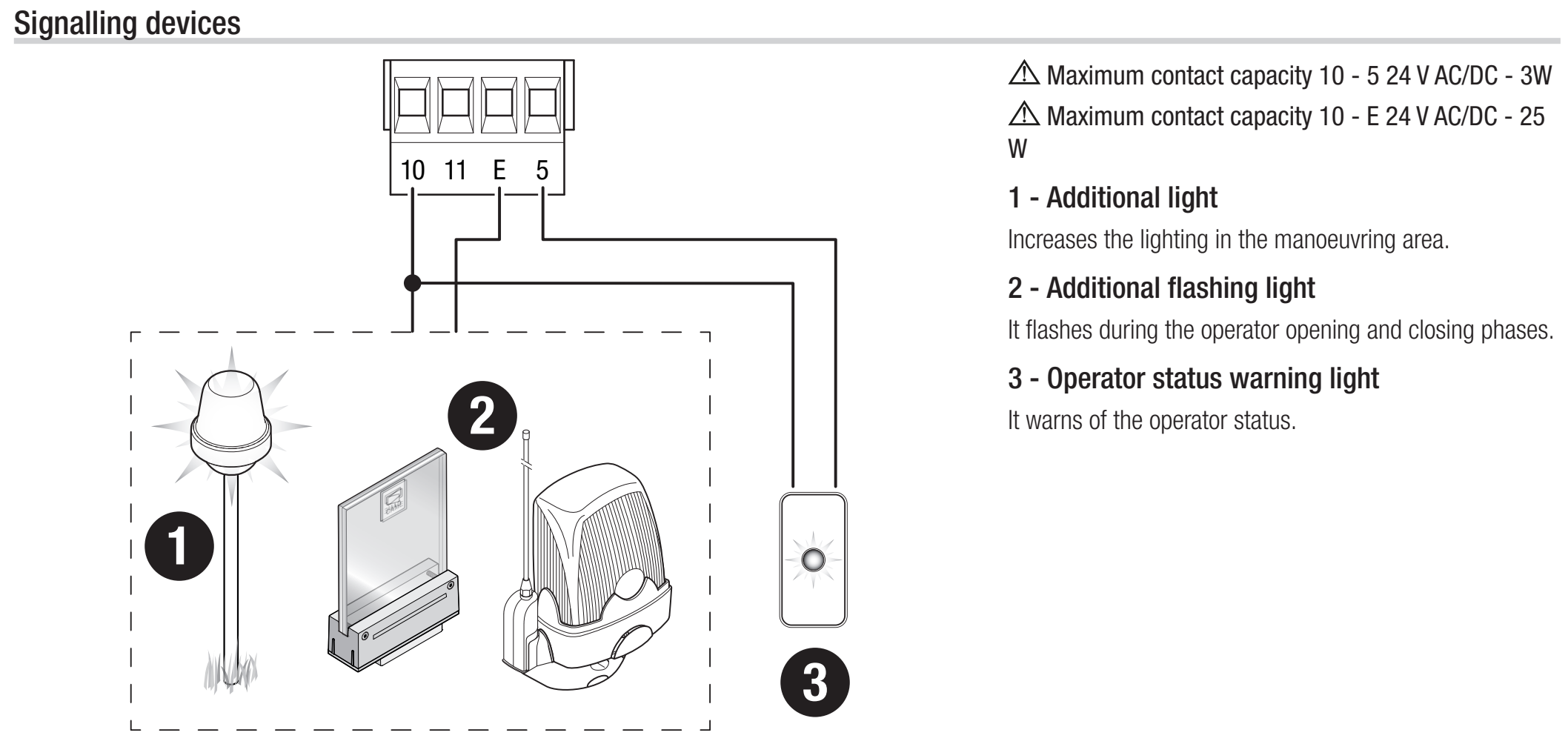

Luz intermitente e indicación de estado

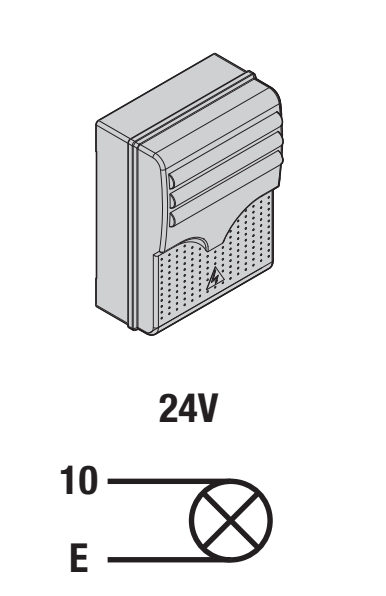

KLED24, 24 V AC/DC y 2 W; conéctelo a 10–E; para la luz intermitente, ajuste F18 = 0. KLED24 no tiene la alimentación marcada por separado con +/−. Con CA no hay polaridad de corriente continua; con CC, 10 es el terminal común positivo de la placa. No conecte una luz intermitente de 230 V a esta salida de 24 V.
La salida 10–5 es para una pequeña señalización de estado, máx. 3 W, con el ajuste F10. El modo de luz de ciclo F18 = 1 requiere un tiempo de cierre automático; permanece encendida desde la apertura hasta el cierre completo, incluido el tiempo de espera.

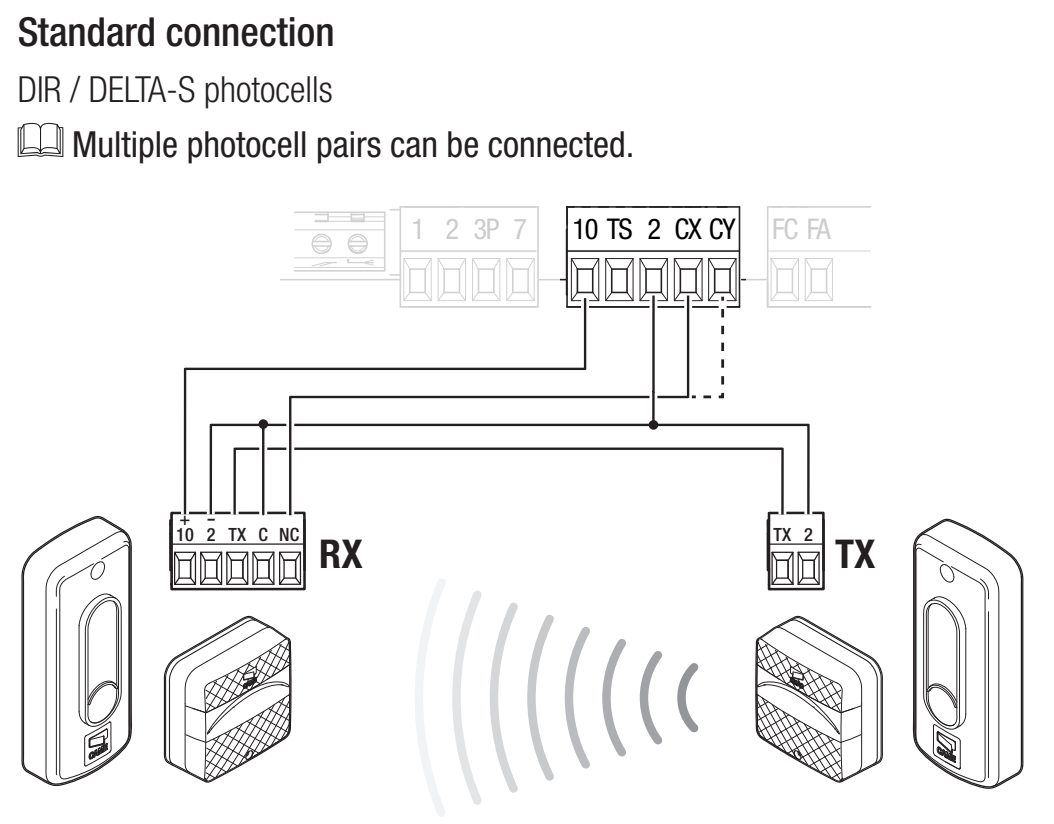

Fotocélulas y prueba de seguridad

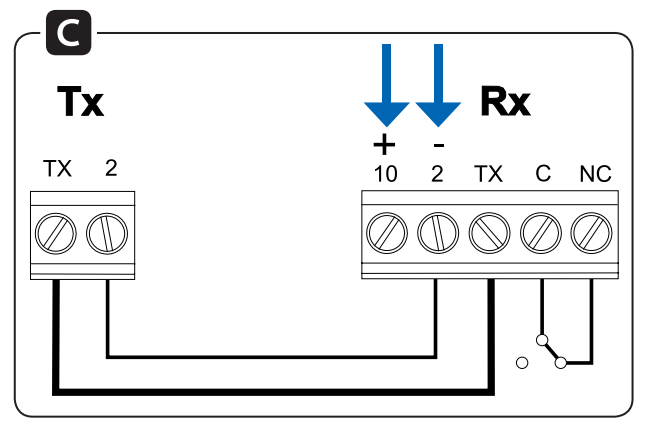

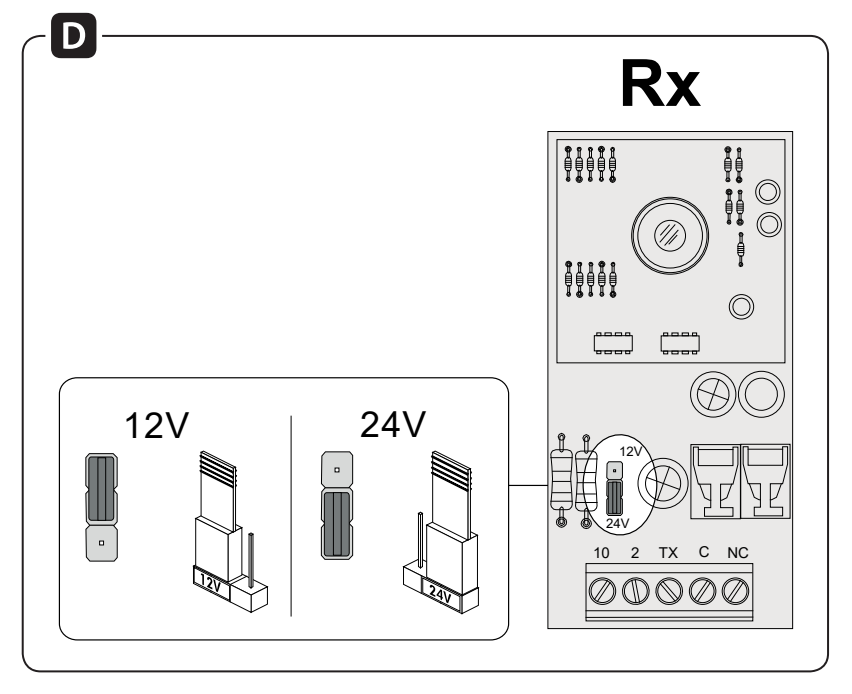

CAME DIR10 consta de un transmisor TX y un receptor RX con un alcance de 10 m. Ajuste el puente del receptor a 24 V. El consumo del par es de 60 mA a 24 V CA. La alimentación del RX está marcada como 10 (+), 2 (−); el TX tiene los terminales TX y 2; en este esquema, el fabricante no indica por separado la polaridad +/− de estos terminales. Con alimentación de corriente alterna no se aplica la polaridad de corriente continua. La salida TX forma parte de la sincronización; conecte RX TX con TX TX según el esquema y no sustituya esta conexión por una alimentación directa desde el terminal 10 de la placa.
| Terminal de la fotocélula | Conexión estándar | Conexión con prueba |
|---|---|---|
| RX 10 (+) | Placa 10 | Placa 10 |
| RX 2 (−) y RX C | Placa 2 | Placa 2 |
| RX TX ↔ TX TX | Conecte TX entre el receptor y el transmisor | La misma conexión |
| TX 2 | Placa 2 | Placa TS |
| RX NC | Placa CX | Placa CX |
El contacto C–NC es un contacto de seguridad libre de potencial. No tiene polo positivo ni negativo. La conexión de la alimentación y la del contacto son dos circuitos distintos. Con CC, 10 es el polo positivo; el terminal negativo RX 2 está conectado en este esquema concreto al terminal común 2 de la placa. No confunda el terminal 2 con el terminal de alimentación 11.
Para el contacto en CX, ajuste F2 = C1. Para el contacto en CY, seleccione la respuesta correspondiente mediante F3. C1 vuelve a abrir durante el cierre; C2 vuelve a cerrar durante la apertura; C3 se detiene y luego cierra automáticamente, y requiere F19; C4 espera a que se elimine el obstáculo y después reanuda el movimiento.

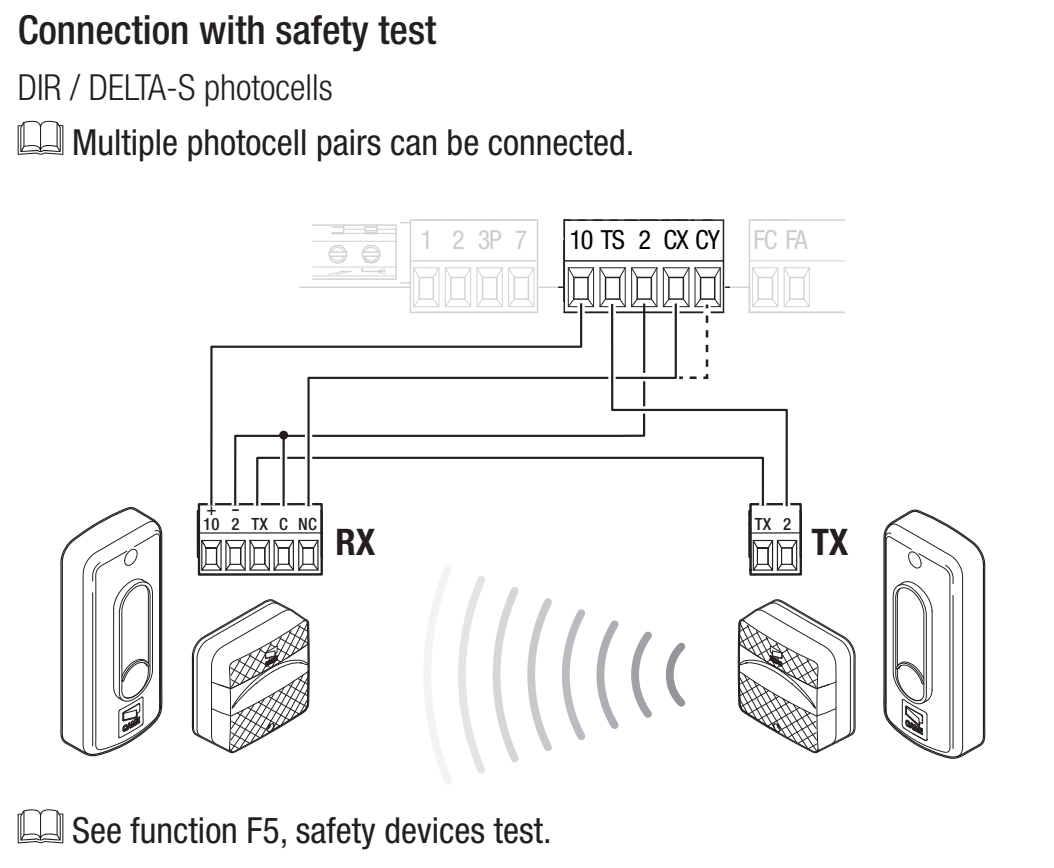

Conexión de la prueba mediante TS
Durante la prueba, TX 2 se traslada a TS, mientras que RX 2 y RX C permanecen en el terminal 2 de la placa. Se mantiene la conexión TX entre el transmisor y el receptor. Primero cambie las conexiones con la alimentación desconectada y solo después active la prueba.
Ajuste F5 = 1 para CX, 2 para CY o 4 para CX y CY. Si falla la prueba, aparece E4 y el automatismo no ejecuta la orden. Esta función se utiliza junto con las entradas de seguridad activas.
Tras la conexión, compruebe que se interrumpa el haz durante el movimiento correspondiente y que luego se restablezca. No puentee la entrada de seguridad como solución permanente a una avería.
Bandas de seguridad
Conecte la banda de contacto NC entre 2 y CX o CY y seleccione C7 —reapertura durante el cierre— o C8 —recierre durante la apertura—. El contacto libre de potencial no tiene polaridad. No conecte una banda resistiva como si fuera un contacto NC normal; debe disponer de una interfaz adecuada para el control correspondiente.
Primera puesta en marcha de ZN7
- Compruebe que el movimiento sea fluido, la cremallera, los topes fijos y de accionamiento, que el automatismo esté bloqueado, las conexiones y la protección de las zonas peligrosas.
- Conecte la alimentación y compruebe la pantalla. Ajuste A1 = 2 para un motor de hasta 600 kg, F54 según el sentido y F1 según el STOP conectado.
- Ajuste F2/F3 para las protecciones conectadas y, si corresponde, la prueba F5. Deje desactivadas las entradas que no se utilicen. Para el aprendizaje, F11 debe estar en ON.
- Ejecute A3 – aprendizaje del recorrido.
- Configure los parámetros de funcionamiento y los usuarios, y compruebe el ciclo completo, la apertura parcial, cada elemento de seguridad, la luz intermitente y el comportamiento tras un corte de red.
La primera maniobra normal tras conectar la alimentación es la apertura; espere a que termine. La calibración A3 tiene una secuencia propia. Si se producen ruidos o vibraciones inusuales, o el sentido es incorrecto, detenga inmediatamente el sistema con ESC/STOP y elimine la causa.

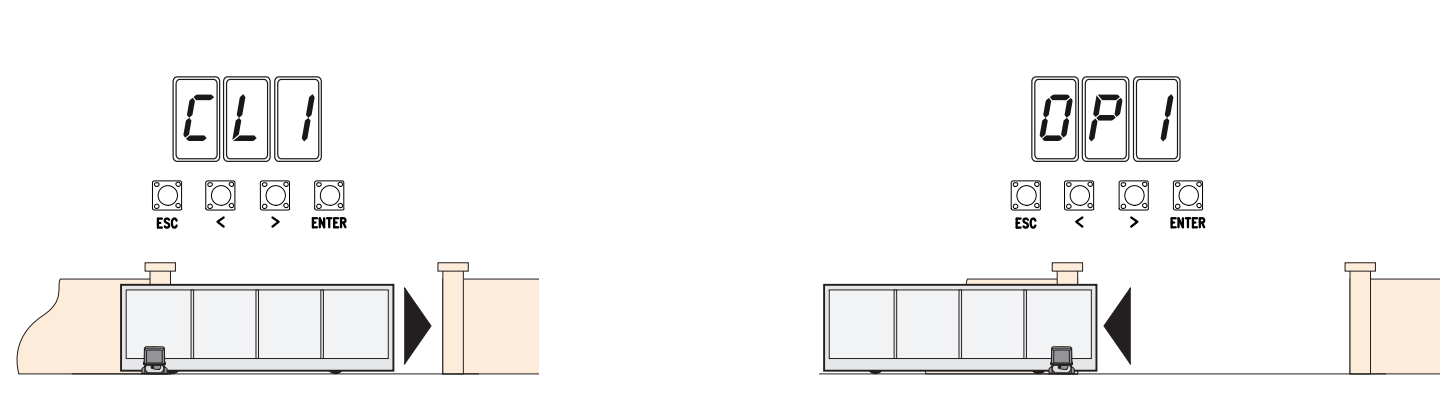

A3 – aprendizaje automático del recorrido
Requisitos previos: A1 y F54 correctos, STOP configurado, encoder activo, finales de carrera correctos y topes fijos. Desplace manualmente la hoja aproximadamente hasta la mitad y vuelva a bloquear el automatismo. El espacio debe permanecer despejado.
Durante la calibración, los dispositivos de seguridad quedan desactivados, excepto la parada con el botón ESC. El técnico debe supervisar todo el movimiento e impedir que alguien entre en el recorrido.
- Pulse ENTER, seleccione A3 con las flechas y confirme con ENTER.
- Seleccione ON y confirme con ENTER.
- Primero, el automatismo cierra hasta la posición final; la pantalla muestra CL1.
- A continuación, abre hasta la posición final; la pantalla muestra OP1.
- Al terminar, compruebe todo el recorrido y los dispositivos de seguridad. Si aparece E1/E2, primero elimine la causa según diagnóstico; no repita el aprendizaje debido a un fallo mecánico.
Programación mediante la pantalla
Programe con el accionamiento parado. ENTER abre el menú y confirma la selección; flechas </> seleccionan una opción o cambian un valor. Después de cambiar el valor, pulse ENTER para confirmar. ESC cancela el cambio no confirmado, vuelve atrás o sale del menú. Durante el funcionamiento normal, ESC detiene el accionamiento; las flechas permiten probar el movimiento.
Los valores de fábrica del menú indicado se muestran explícitamente en negrita. Las funciones de los accesorios solo aparecen cuando está instalada la tarjeta necesaria o activada la función relacionada. Anote los ajustes actuales antes de modificarlos. Un valor más bajo de sensibilidad F34/F35 significa mayor sensibilidad; tras cambiar la velocidad, el par o la sensibilidad, compruebe las fuerzas y los dispositivos de protección.
Funciones F
Usuarios y sistema U / A / H
Emparejamiento y borrado de mandos a distancia
La memoria ZN7 tiene una capacidad de 250 usuarios. El receptor debe estar instalado en el AF y ser compatible con la frecuencia y la codificación del emisor. Un ejemplo de código fijo de 433,92 MHz es TOP-432EE con AF43S. U4 puede limitar los tipos de codificación recibidos; la misma frecuencia por sí sola no es suficiente.
- En U1, seleccione el modo de funcionamiento: 1 paso a paso, 2 secuencial, 3 solo apertura o 4 apertura parcial.
- Confirme con ENTER y envíe el código pulsando el botón seleccionado del mando.
- Repita el procedimiento para el siguiente usuario. Anote los números de memoria y los comandos asignados; después, compruebe el funcionamiento real.
Para borrar un usuario, utilice U2: seleccione ON, elija el número con las flechas o active el emisor guardado correspondiente y confirme con ENTER. La pantalla CLr confirma el borrado. U3 = 1 borra todos los usuarios.
U4 = 2 (Rolling Code) o 3 (TWIN) borra los emisores guardados anteriormente con otra codificación. Antes de cambiar nada, compruebe el sistema, la versión H1 y el registro de mandos; no utilice este cambio como método de prueba para resolver una avería del receptor.
Copia de seguridad mediante Memory Roll
- Desconecte la alimentación de red y las baterías, si las hay, e inserte Memory Roll en su conector.
- Conecte la alimentación; para guardar los datos, utilice F50 = 1; para cargarlos, F51 = 1. La carga sustituye los datos de la placa por los datos guardados.
- Al terminar, vuelva a desconectar la alimentación y retire la tarjeta de memoria.
- Después de cargar los datos, compruebe el modelo, el sentido de marcha, las protecciones y todos los comandos. Esta ZN7 tiene un conector Memory Roll; no utilice un puerto USB inexistente.
Acoplamiento de dos automatismos

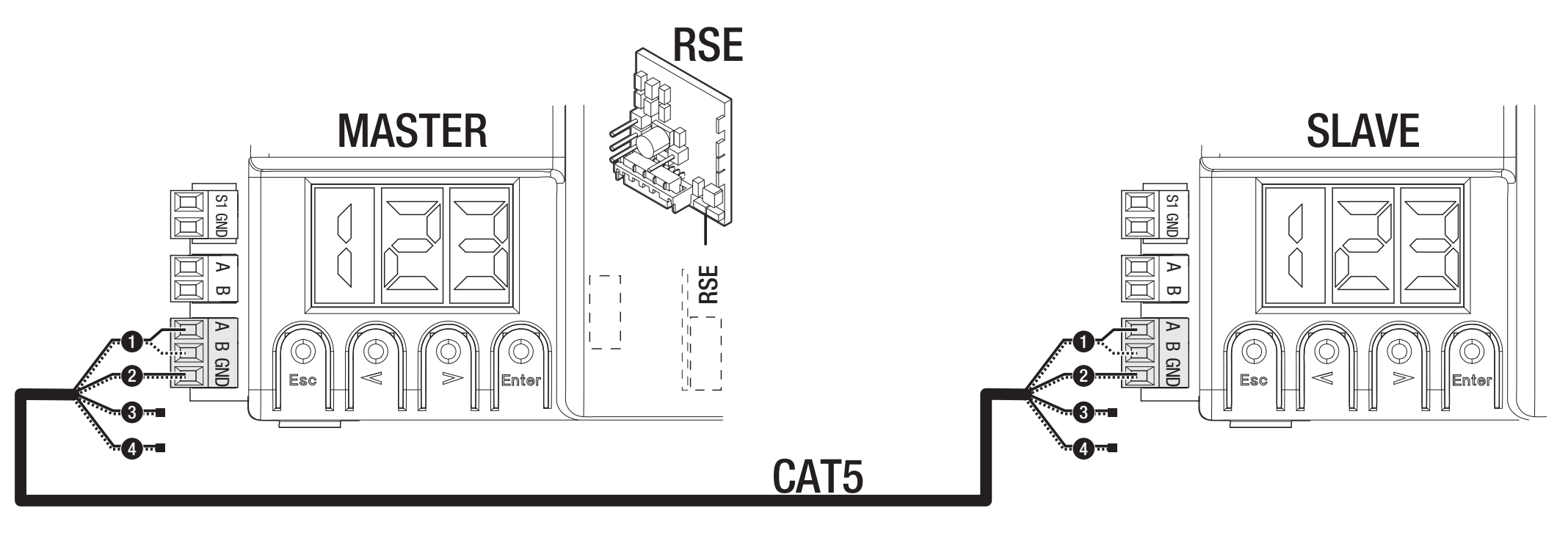

Se utiliza una tarjeta RSE en cada placa y una conexión CAT 5 mediante A–B–GND, según la ilustración. Conecte los dispositivos de mando y seguridad a la placa MASTER. En ella, ajuste F49 = 1, el sentido con F54 y la transferencia de parámetros con F52. Guarde los usuarios en MASTER; la apertura parcial y el comando paso a paso funcionan según el sistema conjunto ilustrado.
Seguridad inalámbrica RIO
RIOCN8WS utiliza un conector RIO independiente. F65/F66 configuran dos bandas de seguridad inalámbricas y F67/F68, dos canales de fotocélulas. Compruebe en la pantalla la identificación real del dispositivo y del canal. La prueba de seguridad inalámbrica sigue activa; resuelva la pérdida de conexión E17 o la falta de configuración E18 antes de reanudar el funcionamiento.
A4 – restablecimiento de parámetros
Antes de restablecerlos, anote la versión H1, los ajustes y los usuarios; si dispone de Memory Roll, guarde los datos. En A4, seleccione ON y confirme con ENTER. En la configuración descrita aquí, se restablecen los ajustes de fábrica y se borra el aprendizaje del recorrido.
Tras el restablecimiento, vuelva a configurar A1, F54, F1 y las entradas de seguridad, y realice el aprendizaje A3. Compruebe las protecciones antes del funcionamiento normal. El borrado de usuarios es una función independiente: U3. En una placa con otro menú, A4 puede restablecer elementos distintos; consulte la configuración específica de esa placa.
Diagnóstico según la pantalla
| Código | Significado / comprobación |
|---|---|
| E1 | Error de calibración. Comprobar A3, la mecánica, el sentido de marcha y los finales de carrera. |
| E2 | Error de configuración. Comprobar el modelo A1, el sentido de marcha F54 y que el aprendizaje se haya completado. |
| E3 | Error del encoder. Con la alimentación desconectada, comprobar el conector +/E/− y los cables; tras la reparación, realizar el aprendizaje. |
| E4 | Error de la prueba de seguridad. Comprobar TX en TS, alimentación, NC y F5. |
| E7 | Se ha superado el tiempo de funcionamiento. Comprobar la resistencia, los topes y que el movimiento se complete. |
| E9 | Obstáculo durante el cierre. Retirar el obstáculo real; comprobar la cremallera y la sensibilidad. |
| E10 | Obstáculo durante la apertura. Comprobar el recorrido y que las fuerzas estén correctamente ajustadas. |
| E11 | Demasiados obstáculos consecutivos. Reparar la mecánica o eliminar la causa de activación de la protección. |
| E13 | Ambos contactos de final de carrera están abiertos. Comprobar FA/FC/F y los topes de accionamiento. |
| E14 | Error de comunicación serie. Comprobar RSE, CAT 5 y la configuración. |
| E15 | Emisor incompatible. Comprobar AF, la frecuencia y U4. |
| E17 | Fallo de comunicación del sistema inalámbrico. Comprobar RIO, los dispositivos y las interferencias. |
| E18 | El sistema inalámbrico no está configurado. Comprobar RIO y los parámetros F65–F68 correspondientes. |
Si la cancela no se mueve, compruebe la alimentación, el desbloqueo del automatismo, STOP y las entradas de seguridad activas, que no haya un botón permanentemente pulsado y la batería del mando. Si se abre, pero no se cierra, compruebe las fotocélulas y su contacto NC. No anule una protección con un puente permanente.
Fusibles ZN7 para 230 V
| Circuito | Fusible rápido |
|---|---|
| Red LINE | 1,6 A-F |
| Accesorios | 2 A-F |
Compruebe los fusibles con la alimentación de red y las baterías desconectadas. Sustitúyalos únicamente por otros del mismo valor y tipo; primero elimine la causa del cortocircuito o la sobrecarga.
Mantenimiento y servicio
Compruebe periódicamente que el recorrido y la cremallera estén limpios, que el movimiento manual sea suave, que el automatismo esté bien fijado, así como los topes de accionamiento, los cables, el desbloqueo y todos los dispositivos de protección. Antes de limpiar o realizar cualquier intervención, desconecte la alimentación de red y la batería de reserva. Si observa daños, ruidos inusuales o vibraciones, detenga el funcionamiento y elimine la causa.
Ajuste el par A6 y la sensibilidad F34/F35 según la mecánica real; no oculte una resistencia o avería aumentando el par. Después de cualquier ajuste o reparación, compruebe todo el recorrido, las fuerzas y las protecciones. Anote en el registro H1, el número de maniobras A5 y las reparaciones. Entregue al usuario los manuales del conjunto completo y muéstrele cómo realizar el desbloqueo manual. Al desechar los componentes electrónicos y las baterías, entréguelos en un punto de recogida designado.
Características técnicas del CAME BXV06AGS
| Parámetro | Valor |
|---|---|
| Peso máximo de la hoja | 600 kg |
| Longitud máxima de la hoja | 18 m |
| Alimentación de red del accionamiento | 230 V AC, 50/60 Hz |
| Alimentación del motor | 24 V DC |
| Potencia | 270 W |
| Fuerza de empuje | 600 N |
| Velocidad máxima de desplazamiento | 12 m/min |
| Corriente máxima: dato de la tabla técnica del fabricante | 11 A |
| Protección: grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +55 °C |
| Funcionamiento | Uso intensivo; no corresponde a un número fijo de ciclos por hora. |
| Tiempo de funcionamiento | 180 s |
| Consumo en espera | 5,5 W |
| Clase de protección | I |
| Piñón / finales de carrera | Módulo 4 / mecánicos |
| Color de la carcasa | Gris RAL 7024 |
| Control en este manual | ZN7, pantalla y ESC/flechas/ENTER |
| Ajuste A1 | 2 – 600 kg |

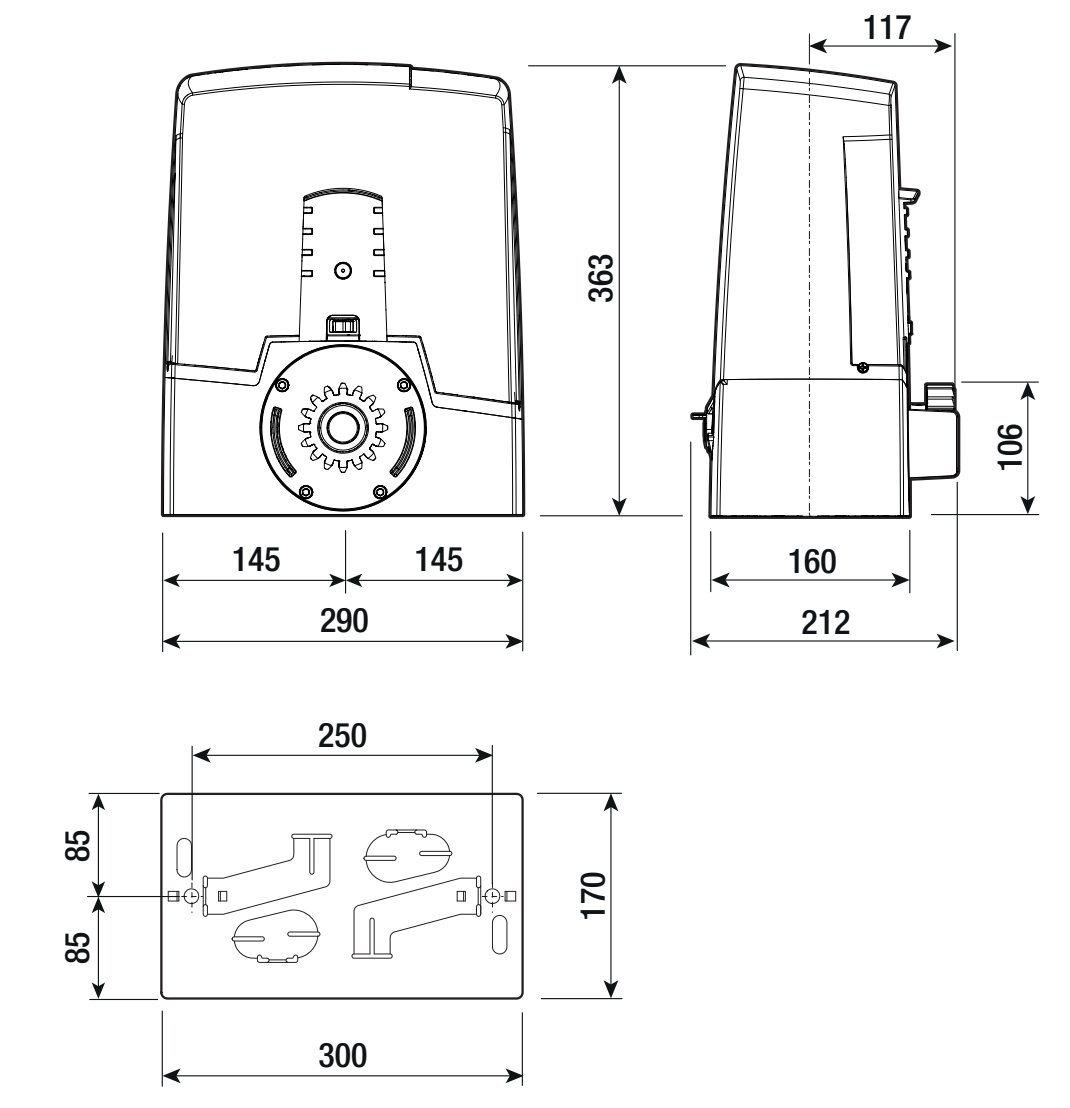

| Dimensiones del cuerpo (ancho × fondo × alto) | 290 × 212 × 363 mm |
| Placa de anclaje | 300 × 170 mm; distancias entre centros según el plano |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
