Descripción del producto Kit de accionamiento para puerta corredera de hasta 400 kg CAME BXV04AGS, 801MS-0150 (D)
Accionamiento CAME BXV04AGS está diseñado para puertas correderas con un peso de hasta 400 kg y un ancho de paso de hasta 14 m. Dispone de un interruptor electromecánico de parada. El accionamiento es noreversible. Características técnicas detalladas ». Manual para descargar ».
BXV04AGS con placa de control ZN7 es un motor para hoja corredera con motor de 24 V CC y finales de carrera mecánicos. La alimentación de red es de 230 V CA. Valore conjuntamente el peso, la longitud y la resistencia de la puerta; el motor no es una solución para una hoja que se mueve con dificultad o está dañada.
La instalación, la conexión a la red y la puesta en marcha deben correr a cargo de un técnico cualificado. Desconecte la alimentación de red y, si las hay, las baterías antes de intervenir. El encoder y las fotocélulas no sustituyen los topes fijos, la protección de las zonas peligrosas ni la comprobación de las fuerzas en la puerta ya instalada.
Antes de programar, compruebe la placa ZN7 y su menú. Los valores indicados corresponden a las opciones del menú F28 = 60–100 %, F8 = 1/2 y U3 = 0/1. Si su placa ofrece otros valores, utilice los ajustes correspondientes a su versión concreta; puede consultar la versión mediante H1.

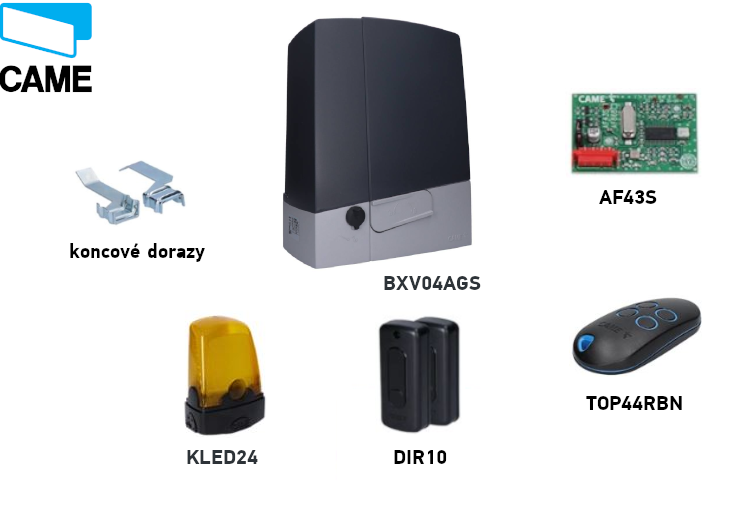

Kit CAME BXV04AGS
El kit incluye un motor de 24 V, un mando a distancia, fotocélulas, un receptor de radio y una luz intermitente. Seleccione los demás elementos, especialmente la cremallera y los dispositivos de mando adicionales, según las características de cada puerta. Compruebe la referencia del sistema de control y de los componentes suministrados antes de conectarlos.
| Característica | CAME BXV04AGS |
|---|---|
| Kit |  BXV04AGS / 801MS-0150 (D) |
| Hoja máx. | 400 kg / 14 m |
| Motor / potencia | 24 V CC / 170 W |
| Sistema de control de este manual | ZN7: pantalla y menú |
| Funcionamiento | Uso intensivo |
| Memoria de radio | 250 usuarios |
Accesorios compatibles
| Qué | Por qué | Tipo |
|---|---|---|
| Fotocélulas | Control del paso; seleccionar la respuesta de la entrada de seguridad. |
|
| Luz intermitente | Señalización del movimiento de la puerta. |
|
| Receptor | Control por radio con codificación compatible. |
|
| Mando | Transmisor adicional para un sistema compatible de código fijo. |
|
| Cremallera | Transmisión del movimiento a la hoja. |
|
| Pulsador / selector de llave | Orden local o STOP. |
|
Instalación del motor
Con el motor desbloqueado, la puerta debe desplazarse fácilmente a lo largo de todo el recorrido, sin inclinación, ruedas dañadas ni riesgo de salirse de la guía. Compruebe que haya topes mecánicos fijos en las posiciones de apertura y cierre, que la base sea estable y que estén protegidas las zonas donde la hoja pueda aplastar a alguien. No debe acumularse agua en la zona del motor ni recibir este un chorro directo de agua.

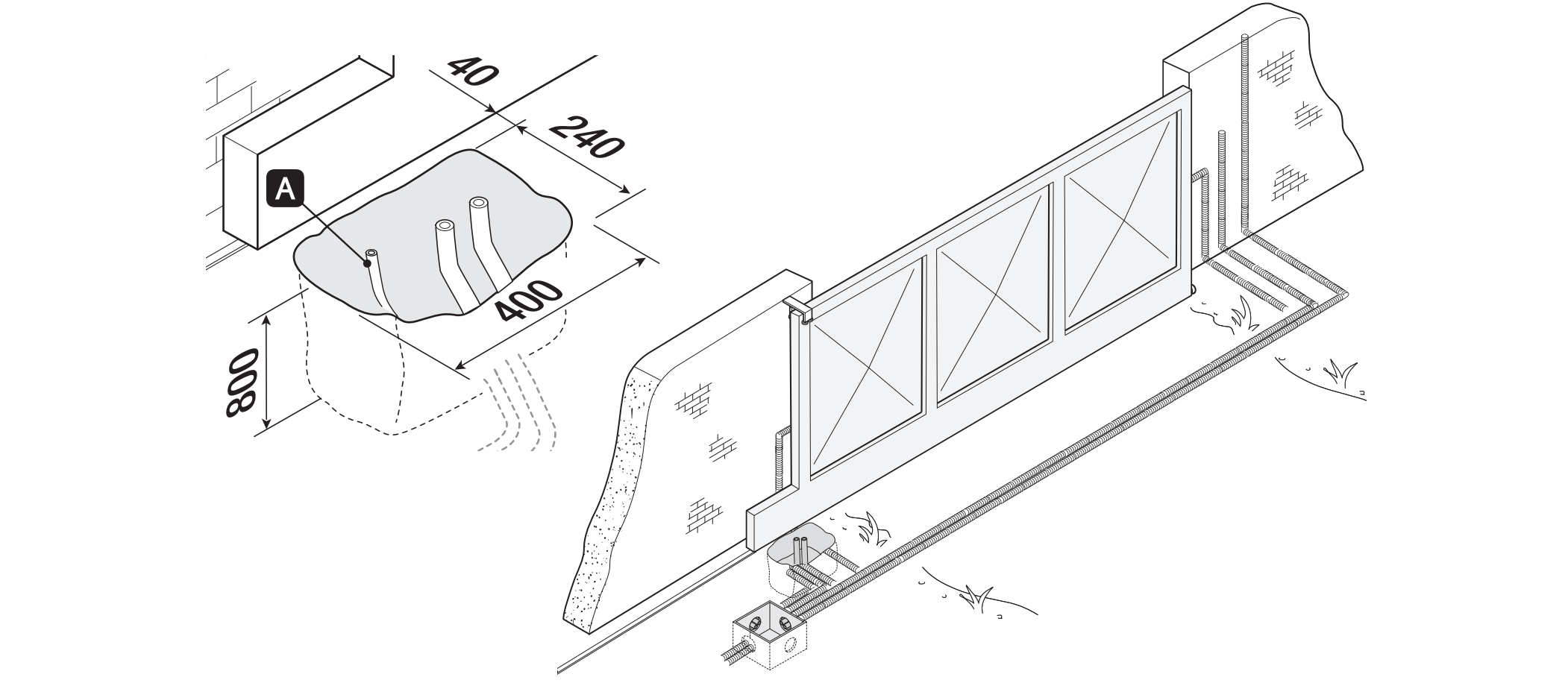

Cimentación y placa de anclaje
El ejemplo de instalación contempla una excavación de 400 × 240 mm y 800 mm de profundidad. Adapte las dimensiones de la cimentación al terreno y a la puerta concreta. El encofrado sobresale 50 mm del terreno; utilice armaduras y anclajes M12. Se recomienda utilizar un tubo de protección de Ø 40 mm para la alimentación del motor, de Ø 25 mm para los accesorios y, si se instala, de Ø 20 mm para el cable de desbloqueo.
Coloque la placa de anclaje nivelada, pase los cables por sus orificios y deje las partes roscadas de los anclajes por encima de la superficie. Deje que el hormigón fragüe durante al menos 24 horas. Determine la posición de la placa con respecto a la cremallera según el plano acotado; la altura del piñón es distinta en estos dos motores.

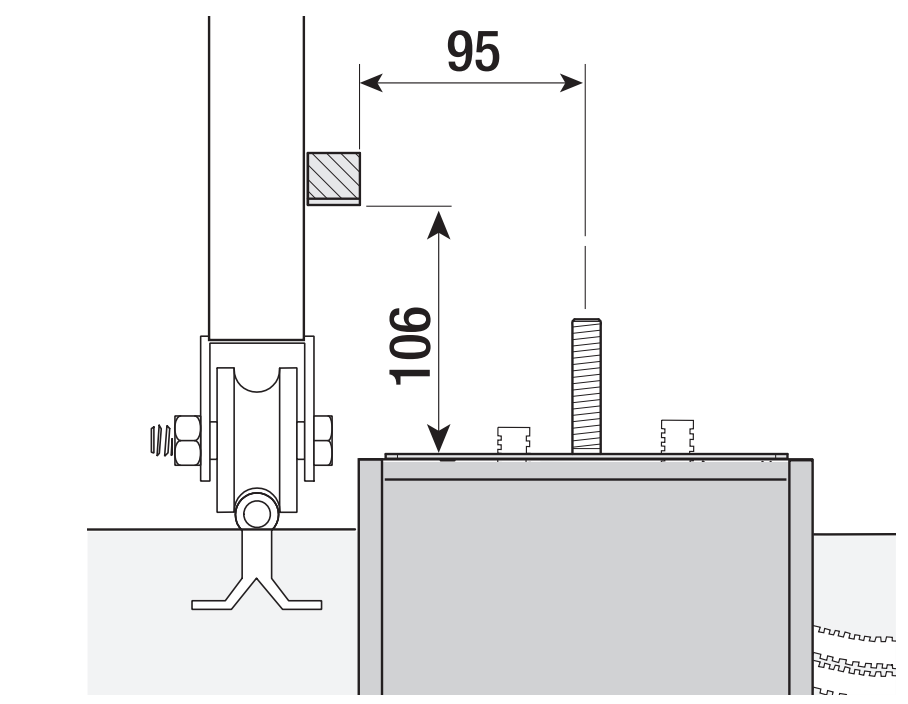

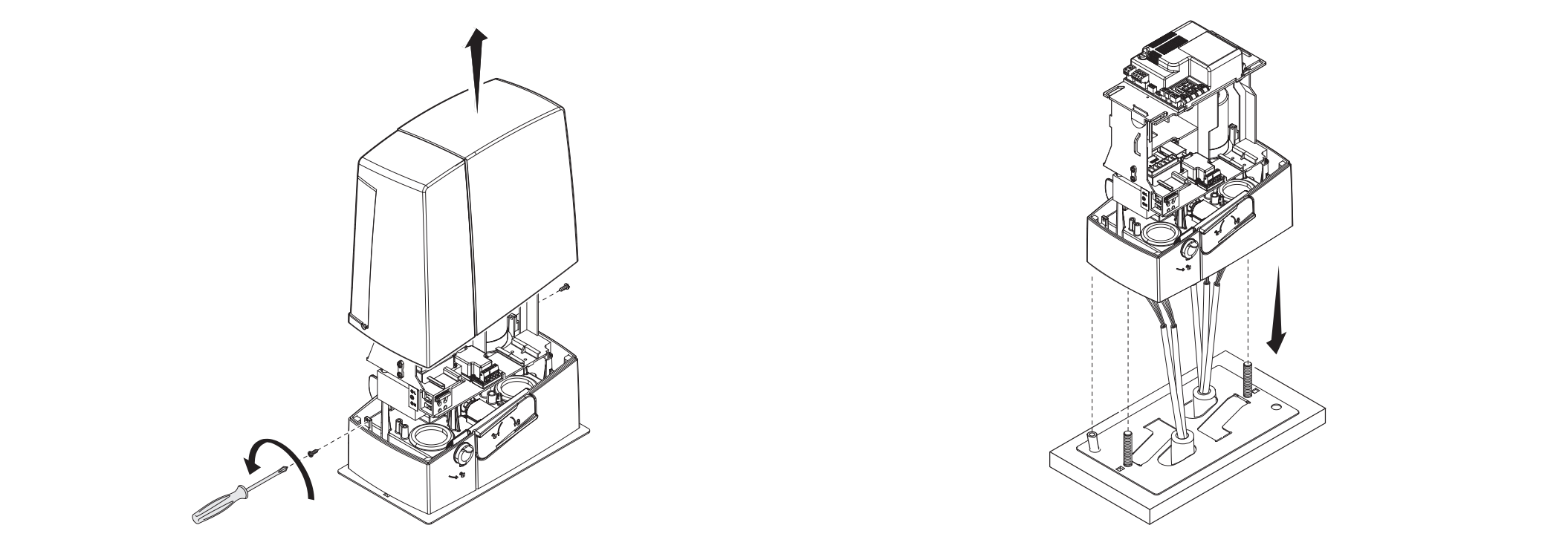

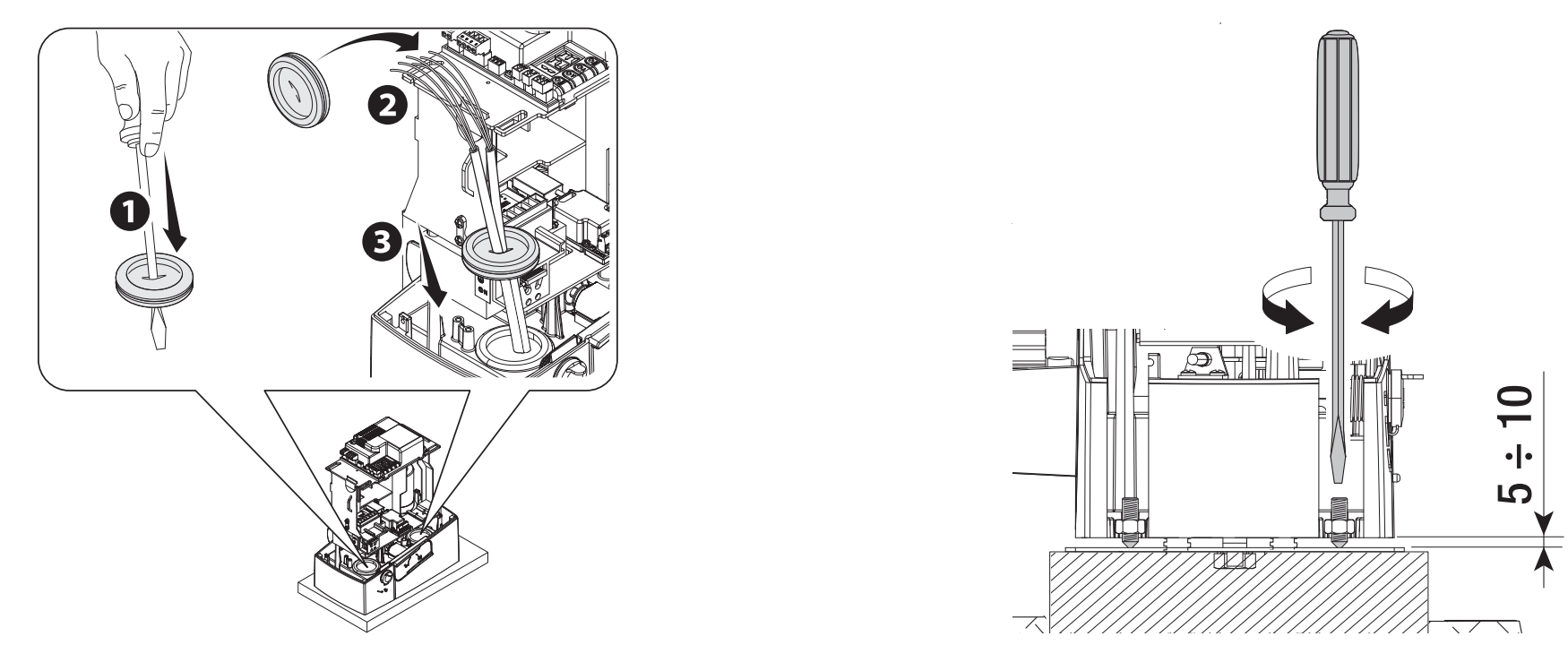

Colocación y ajuste de altura
Retire la cubierta y coloque el motor sobre la placa. Los cables deben pasar por la parte inferior de la carcasa y por los prensaestopas correctamente colocados. Durante el ajuste, eleve el motor con los pies roscados 5–10 mm, para dejar margen para ajustar el engrane.

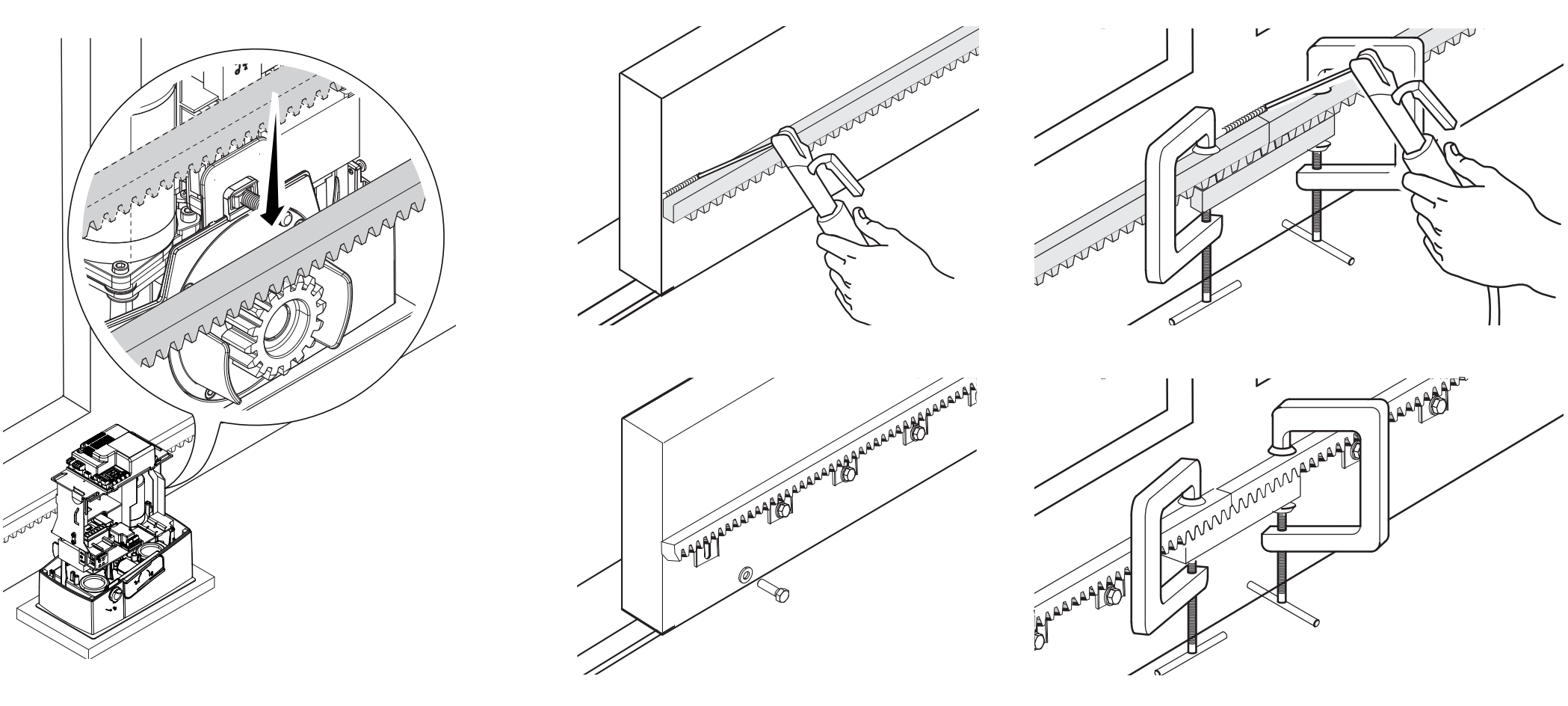

Cremallera y holgura de engrane
Desbloquee el motor y fije la cremallera mientras desplaza la hoja manualmente. Al unir las piezas, coloque un tramo auxiliar de cremallera debajo de la unión para que los dientes queden alineados y engranen con suavidad. Tras la instalación, ajuste la posición vertical y horizontal del motor.

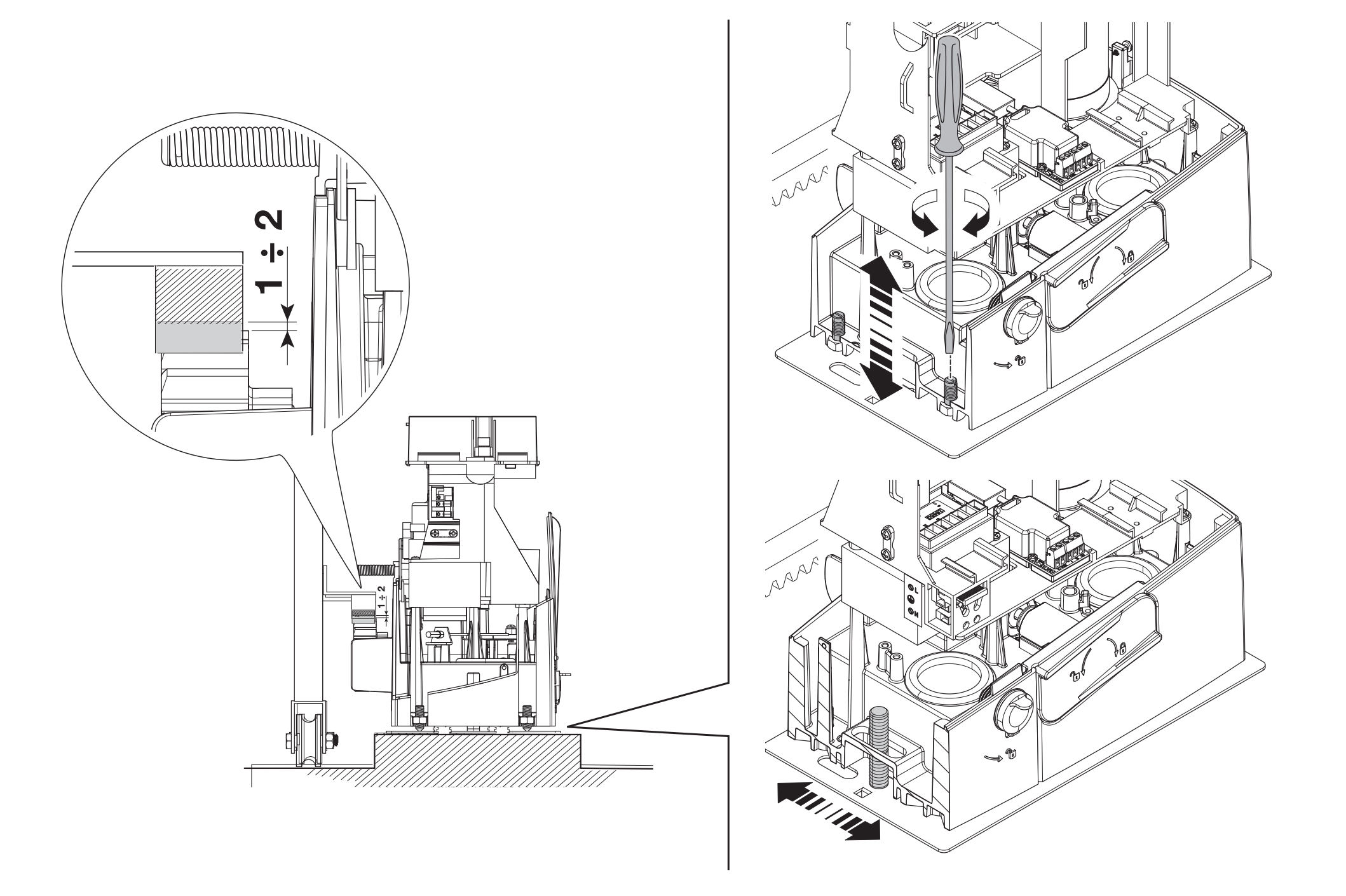

Deje una holgura de 1–2 mm entre la cremallera y el piñón. El peso de la puerta no debe recaer sobre el motor. Recorra manualmente todo el trayecto, compruebe el engrane y las uniones de la cremallera y, solo entonces, apriete las tuercas y las arandelas de los anclajes.

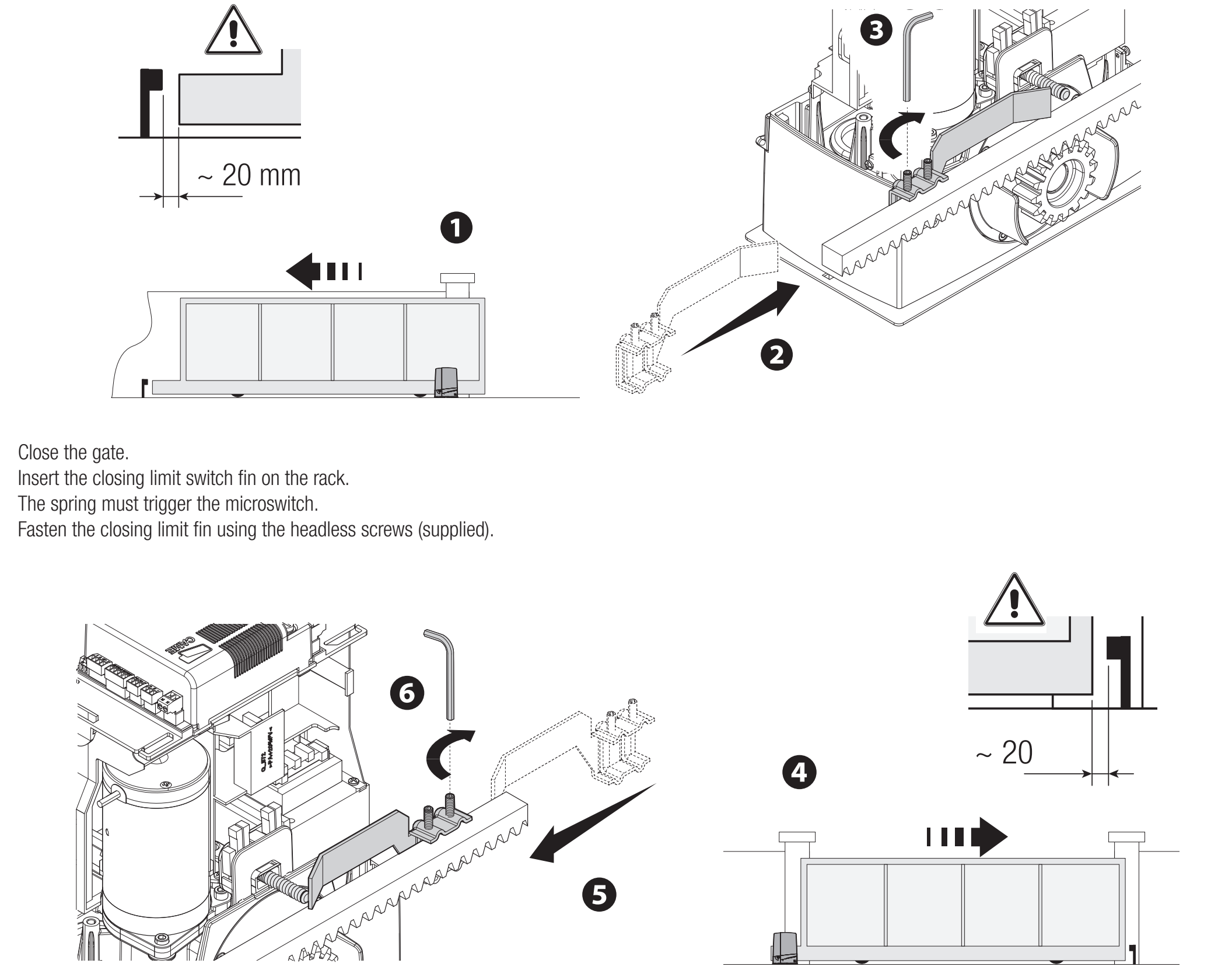

Finales de carrera mecánicos
Desplace manualmente la hoja hasta la posición de apertura. Fije a la cremallera el tope de activación de apertura de modo que su rampa accione con fiabilidad el microinterruptor con resorte. Ajuste del mismo modo el tope de cierre. Fije firmemente los topes; el tope mecánico fijo de la puerta y el tope de activación del motor cumplen funciones distintas.
En el montaje ilustrado, deje aproximadamente 20 mm antes del tope fijo. Compruebe el recorrido de frenado a la velocidad y con la carga reales.
Cableado
| Conexión | Cable / condición |
|---|---|
| Red de 230 V CA, L/N/PE | 3G × 1,5 mm² hasta 20 m; 3G × 2,5 mm² para 20–30 m. |
| Elementos de control | Número de conductores según el control; sección de 0,5 mm² para los tramos cortos indicados. |
| Fotocélulas DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Respete la conexión TX y el contacto NC. |
| Antena | RG58, máximo 10 m; se recomienda hasta 5 m. |
| RSE / CRP | UTP CAT 5; conexión serie independiente, no alimentación del motor. |
El número de conductores debe cubrir todo el esquema seleccionado. En tramos más largos, con consumos simultáneos o con otros accesorios, un técnico debe recalcular la sección según la corriente y la caída de tensión. Proteja los cables contra daños y evite que entren en contacto con el motor o el transformador; tienda la alimentación de red y los circuitos de baja tensión convenientemente separados.

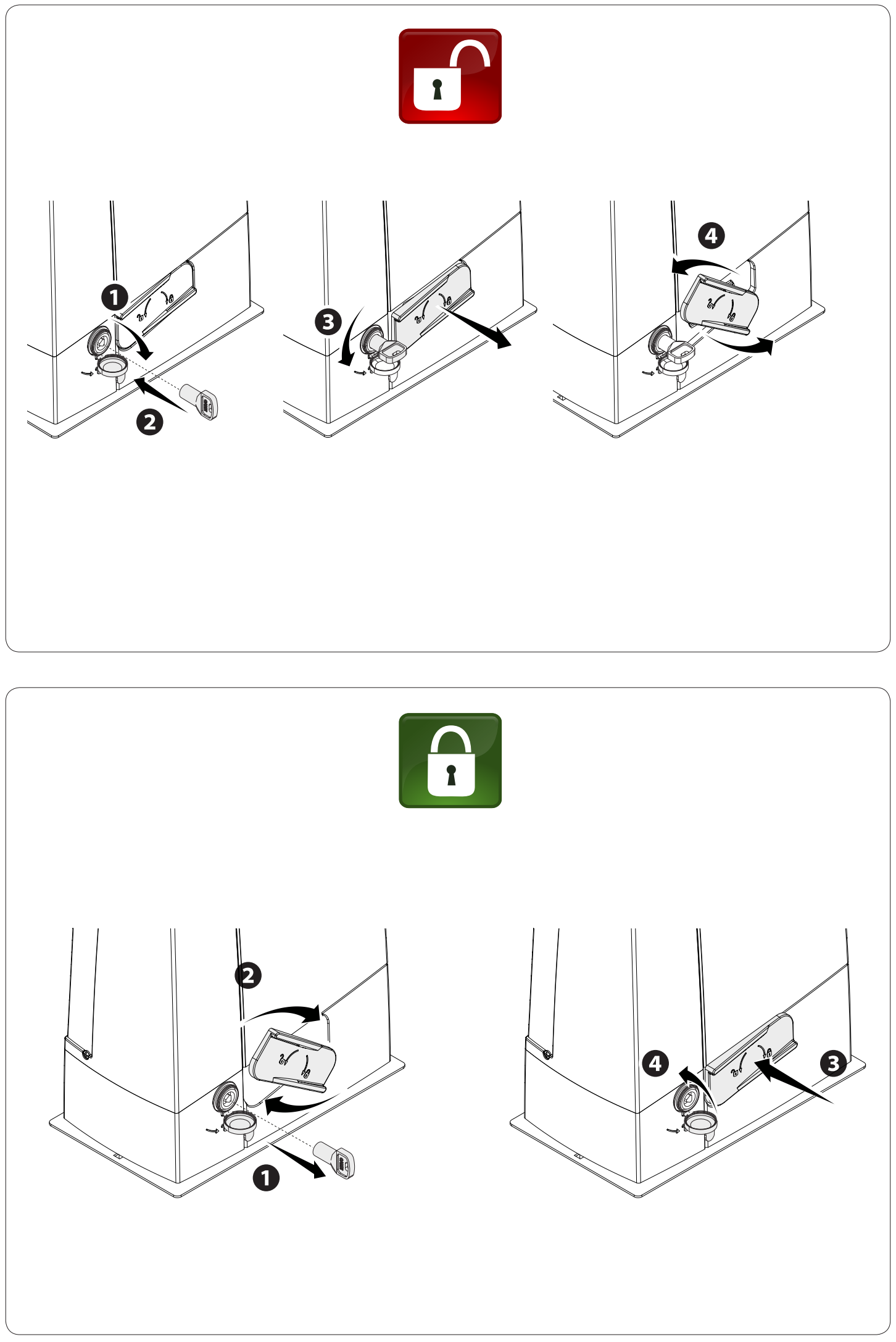

Desbloqueo manual en caso de corte del suministro eléctrico
Antes de mover la puerta manualmente, desconecte la alimentación y asegure la hoja. Desbloquear una puerta dañada o desequilibrada puede provocar un movimiento incontrolado.
- Introduzca la llave en la cerradura y gírela en el sentido de la flecha de la imagen.
- Tire de la palanca de desbloqueo y ábrala como se muestra en la imagen.
- Mueva la puerta manualmente de forma controlada, sin personas en su recorrido.
- Para volver a bloquearla, devuelva la palanca a su posición original y bloquee el mecanismo. Antes de accionar el motor, compruebe que el automatismo esté bloqueado.

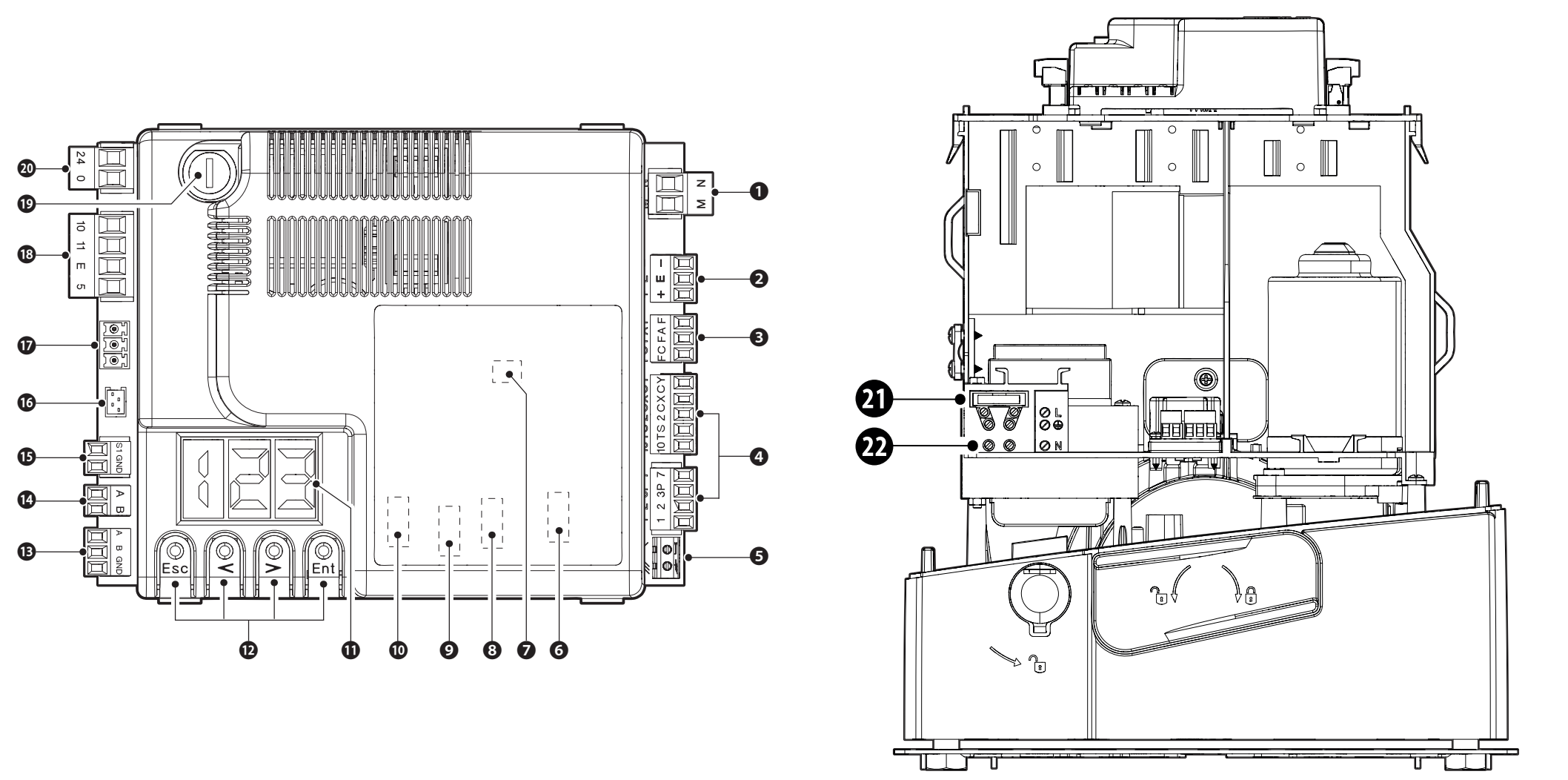

Identificación de los elementos de la placa de control ZN7

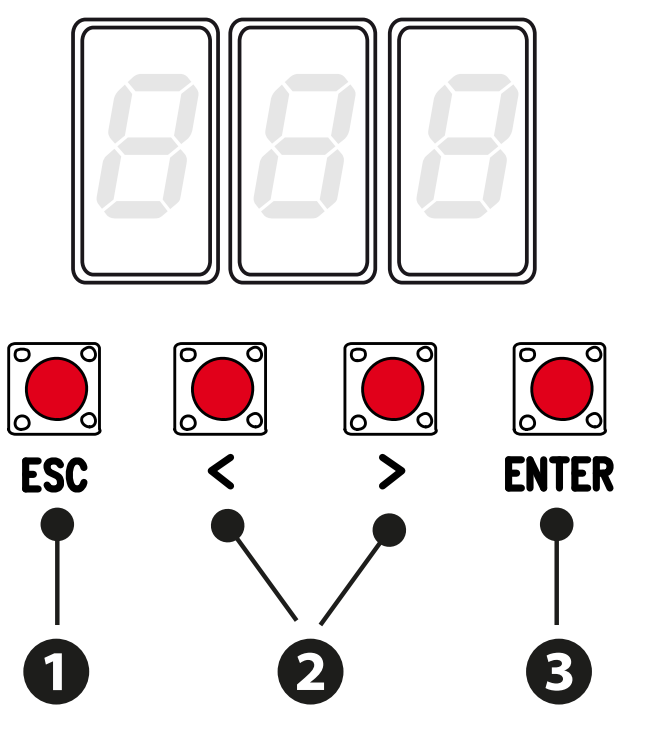

La ZN7 tiene una pantalla y botones ESC, flechas y ENTER. Los ajustes, los tiempos y los usuarios se gestionan desde el menú. Los conectores AF, Memory Roll, R700/R800, RSE y RIOCN8WS tienen funciones distintas; inserte o retire la tarjeta solo con la alimentación de red y las baterías desconectadas.
| Número de la ilustración | Elemento |
|---|---|
| 1 / 2 / 3 | Motor / codificador / finales de carrera |
| 4 / 5 / 6 | Mandos y seguridad / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 o R800 / RSE / RIOCN8WS |
| 11 / 12 | Pantalla / botones de programación |
| 13 / 14 / 15 | Conexión serie A–B–GND / teclado A–B / transpondedor S1–GND |
| 16 / 17 / 18 | Módulo GSM / RGP1 / accesorios y luces |
| 19 / 20 / 21 / 22 | Fusible de accesorios / entrada de la placa / fusible de red / alimentación de red |
Bornes y alimentación de la ZN7
| Bornes | Uso / tensión / polaridad |
|---|---|
| L / N / PE | Red de 230 V CA, 50/60 Hz para BXV04AGS. PE es el conductor de protección; la CA no tiene +/−. |

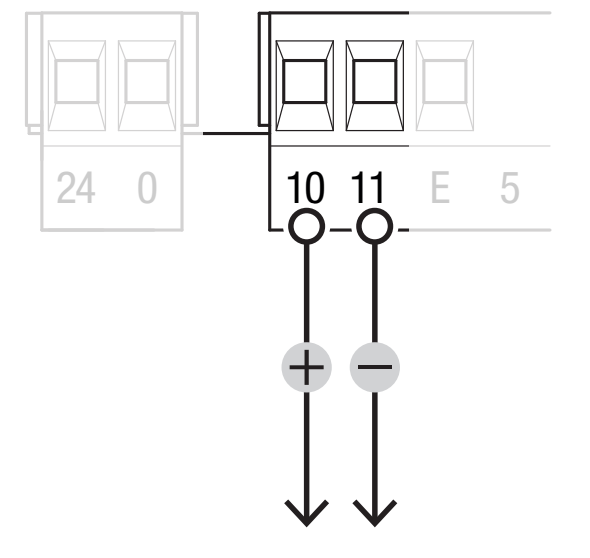

| 10 / 11 | Accesorios: normalmente 24 V CA, con funcionamiento por batería 24 V CC, consumo total máximo de 40 W. Con CC 10 = positivo (+), 11 = negativo (−); con CA no hay polaridad. |
| 10 / E | Luz intermitente o luz de ciclo, 24 V CA/CC, máx. 25 W. Con CC, 10 es el polo común positivo y E, la salida conmutada. |
| 10 / 5 | Señalización del estado de la puerta, 24 V CA/CC, máx. 3 W. Con CC, 10 es el polo común positivo y 5, la salida conmutada; no es una alimentación permanente. |
| 24 / 0 | Alimentación interna de la placa desde la sección de alimentación; no conectarla como salida de accesorios ni como entrada externa para baterías. |
| M / N | Motor de 24 V CC; mantenga el cableado correspondiente al conjunto correcto. No es una alimentación de 230 V. |
| + / E / − | Codificador: alimentación +/− y señal E; no es una salida universal para accesorios. |
| F / FA, F / FC | F común, FA apertura, FC cierre; contactos NC de final de carrera sin polaridad. |
| A / B / GND – RSE | Interfaz serie con tarjeta RSE; no confundir con A/B del teclado. |

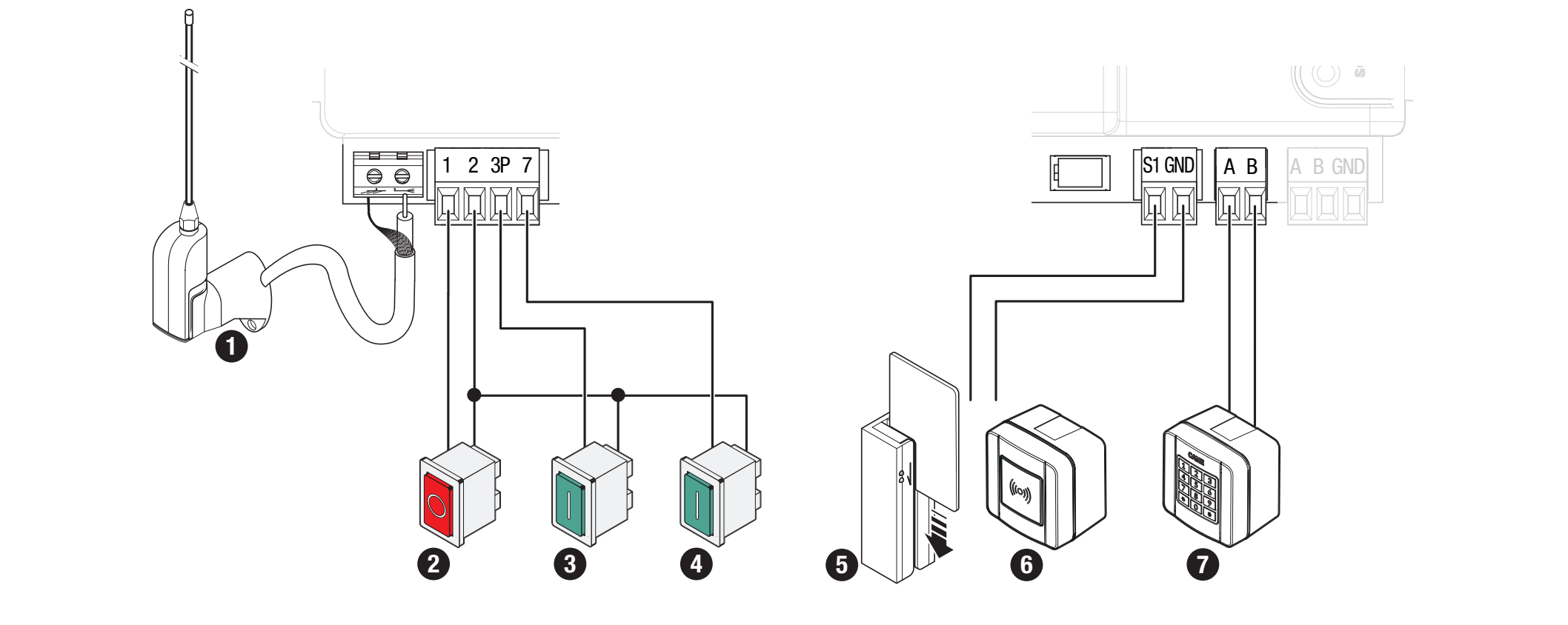

Mandos y contactos de seguridad
| Bornes | Contacto / funcionamiento |
|---|---|
| 1–2 | STOP NC; active F1 = ON si está conectado. Ajuste de fábrica: F1 = OFF. Sin polaridad. |
| 2–7 | Mando NO; el funcionamiento se selecciona con F7. Contacto libre de tensión, sin polaridad. |
| 2–3P | Apertura parcial o total NO según F8. Contacto libre de tensión, sin polaridad. |
| 2–CX / 2–CY | Entradas de seguridad NC; configurar F2/F3. Sin polaridad. |
| 10 / TS | Rama de alimentación de las fotocélulas supervisada según el esquema; no active F5 sin realizar la conexión correctamente. |
| A–B / R800 | Teclado codificado con tarjeta decodificadora R800, F14 = 1. |
| S1–GND / R700 | Transpondedor o lector con R700, F14 = 0. |
| Antena / AF | RG58 y tarjeta de radio enchufable de la frecuencia/codificación adecuada. |

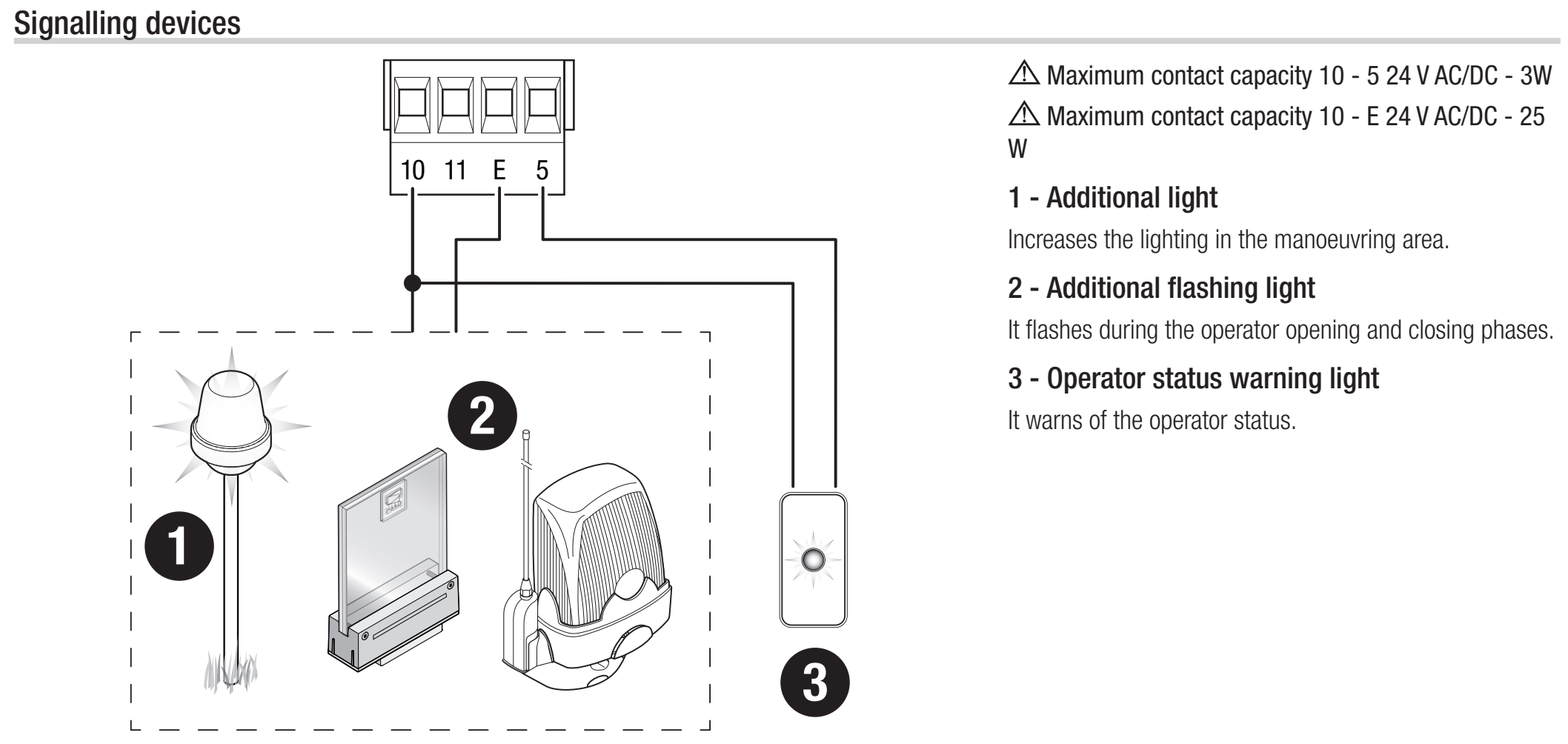

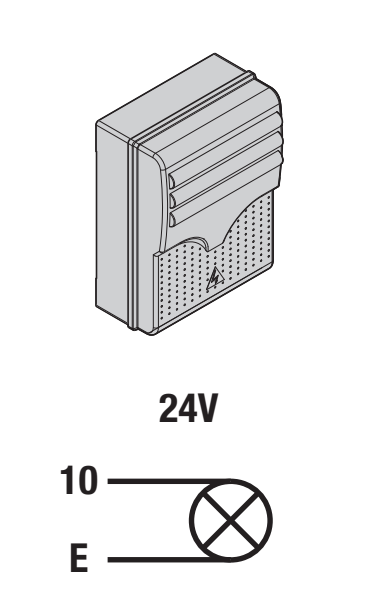

Luz intermitente y señalización del estado
KLED24, 24 V CA/CC y 2 W, conéctelo a 10–E; para la luz intermitente, ajuste F18 = 0. KLED24 no tiene una alimentación marcada por separado con +/−. Con CA no hay polaridad de corriente continua; con CC, 10 es la salida común positiva de la placa. No conecte una luz intermitente de 230 V a esta salida de 24 V.
La salida 10–5 es para señalización de estado de baja potencia, máx. 3 W, con el ajuste F10. El modo de luz de ciclo F18 = 1 requiere que esté configurado el tiempo de cierre automático; permanece encendida desde la apertura hasta el cierre completo, incluido el tiempo de espera.
Fotocélulas y prueba de seguridad

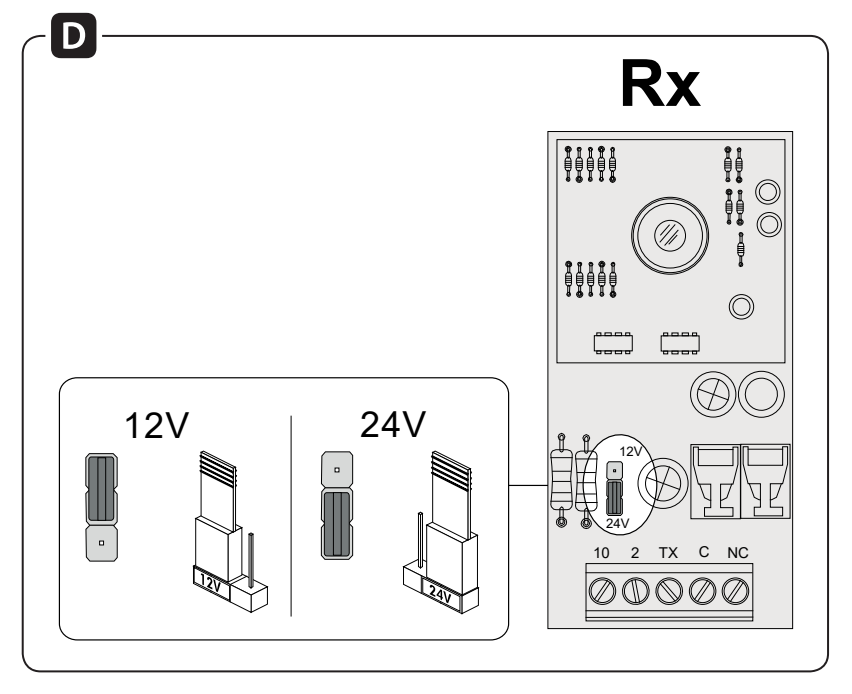

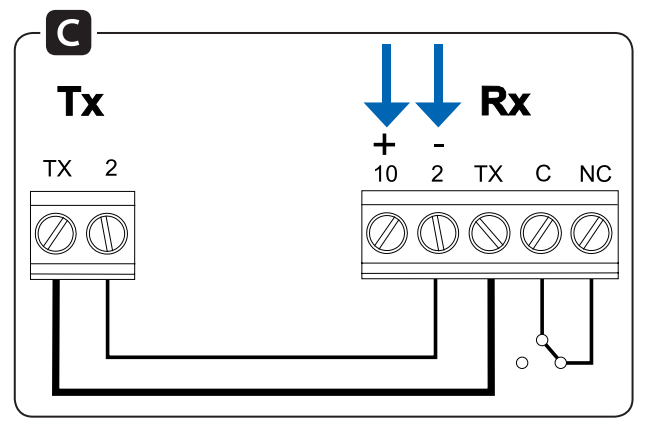

CAME DIR10 consta de un transmisor TX y un receptor RX con un alcance de 10 m. Ajuste el puente del receptor a 24 V. El consumo del par es de 60 mA a 24 V AC. La alimentación de RX está marcada 10 (+), 2 (−); TX tiene TX (+), 2 (−). Con alimentación de corriente alterna no se aplica la polaridad de corriente continua. El terminal TX forma parte de la sincronización; no omita su conexión.

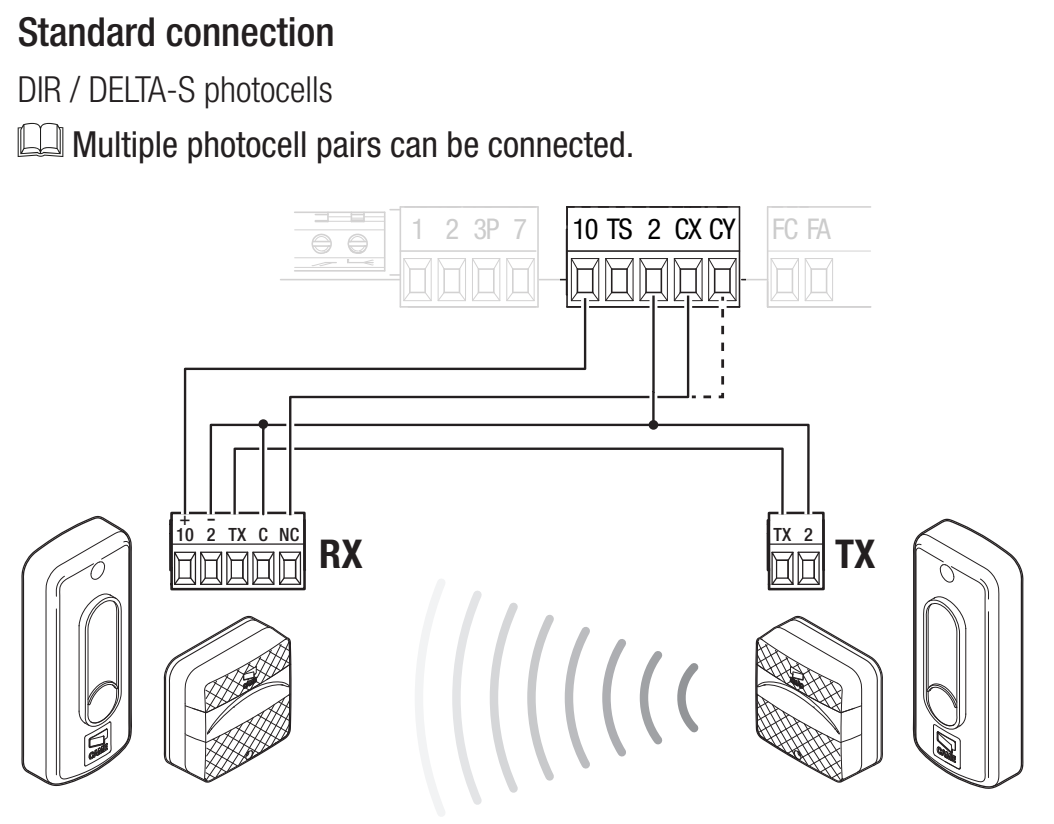

| Terminal de la fotocélula | Conexión estándar | Conexión con prueba |
|---|---|---|
| RX 10 (+) | Placa 10 | Placa 10 |
| RX 2 (−) y RX C | Placa 2 | Placa 2 |
| RX TX ↔ TX TX (+) | Conecte TX entre el receptor y el transmisor | La misma conexión |
| TX 2 (−) | Placa 2 | Placa TS |
| RX NC | Placa CX | Placa CX |
El contacto C–NC es un contacto de seguridad libre de potencial. No tiene positivo ni negativo. La conexión de alimentación y la del contacto son dos circuitos distintos. Con corriente continua, 10 es el polo positivo; el terminal negativo RX 2 está conectado en este esquema concreto al terminal común 2 de la placa. No confunda el terminal 2 con el terminal de alimentación 11.
Para el contacto en CX, ajuste F2 = C1. Para el contacto en CY, seleccione la respuesta correspondiente mediante F3. C1 vuelve a abrir durante el cierre; C2 vuelve a cerrar durante la apertura; C3 detiene el movimiento y después cierra automáticamente, y requiere F19; C4 espera a que se retire el obstáculo y luego reanuda el movimiento.

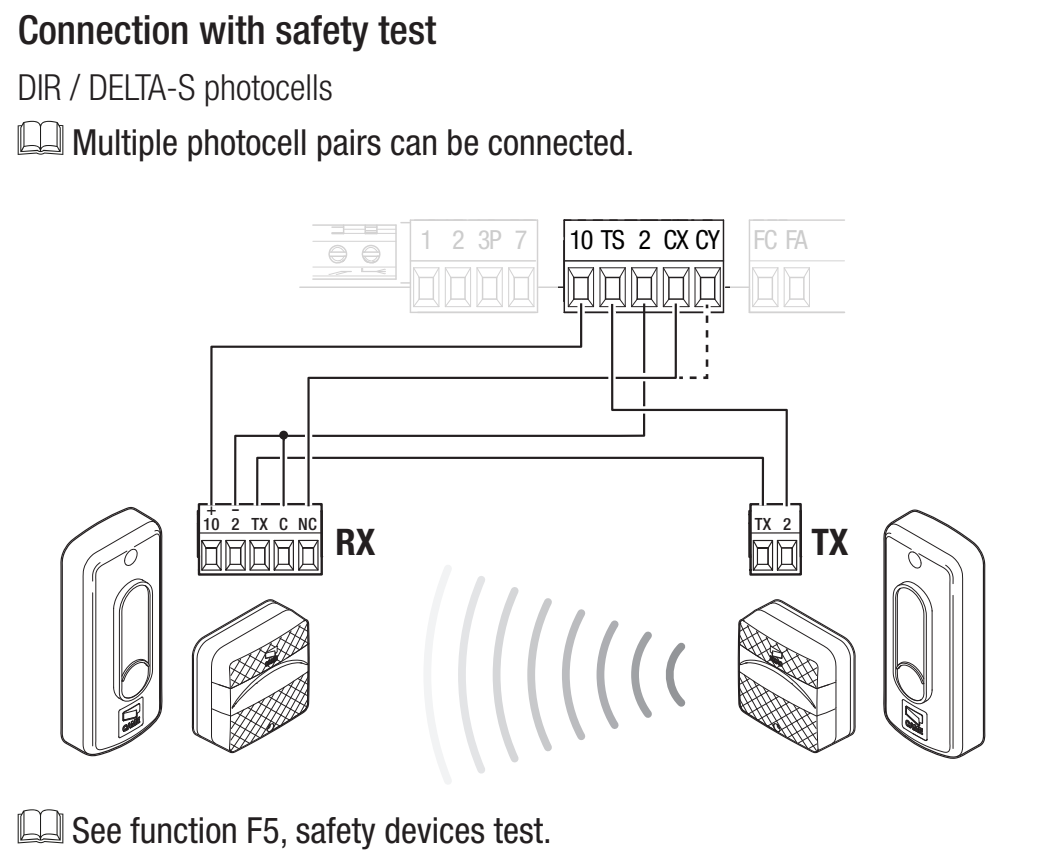

Conexión de la prueba a través de TS
En la prueba, TX 2 se conecta a TS, mientras que RX 2 y RX C permanecen en el terminal 2 de la placa. Se mantiene la conexión TX entre el transmisor y el receptor. Primero cambie la conexión con la alimentación desconectada y, solo después, active la prueba.
Ajuste F5 = 1 para CX, 2 para CY o 4 para CX y CY. Si se produce un error en la prueba, aparece E4 y el accionamiento no ejecuta la orden. La función se utiliza junto con las entradas de seguridad activas.
Una vez realizada la conexión, compruebe la interrupción del haz durante el movimiento correspondiente y vuelva a liberarlo. No puentee la entrada de seguridad como solución permanente a una avería.
Bandas de seguridad
Conecte la banda de contacto NC entre 2 y CX o CY y seleccione C7 —reapertura durante el cierre— o C8 —recierre durante la apertura—. El contacto libre de potencial no tiene polaridad. No conecte una banda resistiva como si fuera un contacto NC normal; debe contar con una interfaz adecuada para el sistema de control correspondiente.
Primera puesta en marcha de ZN7
- Compruebe que la puerta se desplaza libremente y revise la cremallera, los topes mecánicos fijos y los topes de activación, el bloqueo del accionamiento, las conexiones y la protección de las zonas peligrosas.
- Conecte la alimentación y compruebe la pantalla. Ajuste A1 = 1 para motores de hasta 400 kg, F54 según el sentido y F1 según el STOP conectado.
- Ajuste F2/F3 para las protecciones conectadas y, si procede, la prueba F5. Deje desactivadas las entradas que no se utilicen. Para el aprendizaje, F11 debe estar en ON.
- Ejecute A3 — aprendizaje del recorrido.
- Configure los parámetros de funcionamiento y los usuarios; pruebe el ciclo completo, la apertura parcial, cada elemento de seguridad, la luz intermitente y el comportamiento tras un corte de red.
La primera maniobra normal tras conectar la alimentación es la apertura; espere a que termine. La calibración A3 tiene una secuencia propia. Si detecta ruidos o vibraciones inusuales o un sentido de movimiento incorrecto, detenga inmediatamente el accionamiento con ESC/STOP y elimine la causa.
A3 — aprendizaje automático del recorrido
Requisitos previos: A1 y F54 correctos, STOP configurado, encoder activo, finales de carrera correctos y topes fijos. Desplace manualmente la hoja aproximadamente hasta la mitad y vuelva a bloquear el accionamiento. La zona debe permanecer despejada.
Durante la calibración, los dispositivos de seguridad quedan excluidos, salvo la parada con el botón ESC. El técnico debe supervisar todo el movimiento e impedir que las personas entren en la trayectoria.
- Pulse ENTER, seleccione A3 con las flechas y confirme con ENTER.
- Seleccione ON y confirme con ENTER.

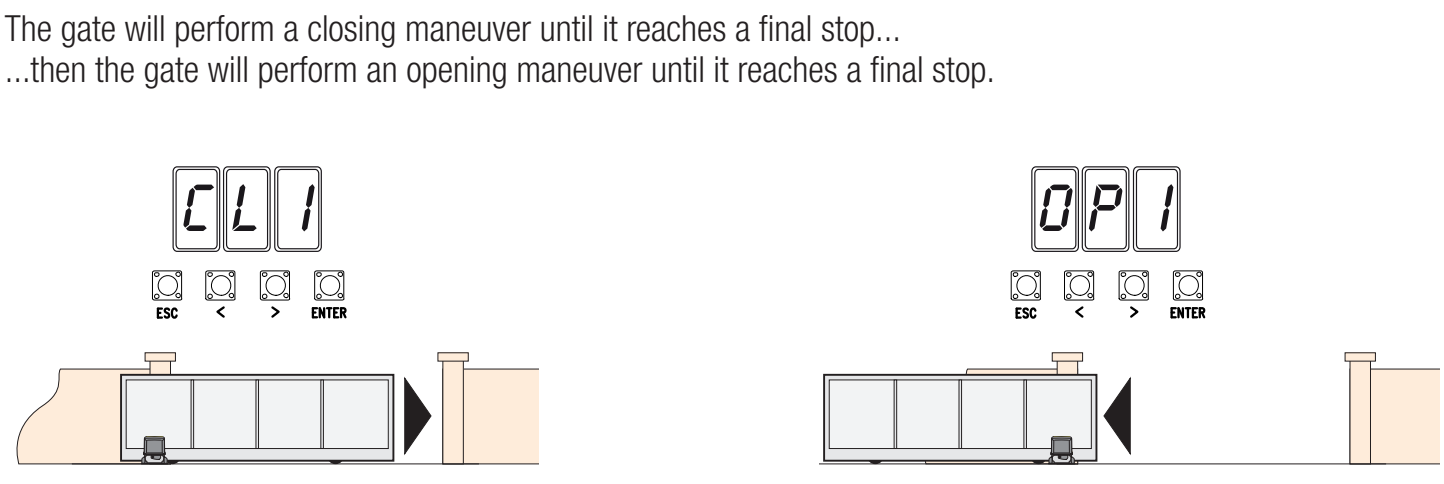

- Primero, el accionamiento cerrará hasta la posición final; la pantalla mostrará CL1.
- Después, abrirá hasta la posición final; la pantalla mostrará OP1.
- Al finalizar, compruebe todo el recorrido y los dispositivos de protección. Si aparece E1/E2, primero elimine la causa según la diagnóstico; no repita el aprendizaje si hay un fallo mecánico.
Programación mediante la pantalla
Programe con el accionamiento detenido. ENTER abre el menú y confirma la selección; flechas </> seleccionan una opción o modifican un valor. Tras cambiar un valor, pulse ENTER para confirmar. ESC cancela un cambio sin confirmar, retrocede o sale del menú. Durante el funcionamiento normal, ESC detiene el accionamiento; las flechas permiten realizar un movimiento de prueba.
Los valores de fábrica indicados para el menú se muestran expresamente en negrita. Las funciones de los accesorios solo aparecen cuando se dispone de la tarjeta necesaria o está activa la función relacionada. Anote los ajustes actuales antes de modificarlos. Un número menor de sensibilidad F34/F35 indica una sensibilidad mayor; después de modificar la velocidad, el par o la sensibilidad, compruebe las fuerzas y los dispositivos de protección.
Funciones F
Usuarios y sistema U / A / H
Emparejamiento y eliminación de mandos a distancia
La memoria ZN7 tiene capacidad para 250 usuarios. El receptor debe estar instalado en AF y ser compatible con la frecuencia y la codificación del transmisor. Un ejemplo de código fijo de 433,92 MHz es TOP-432EE con AF43S. U4 puede limitar las codificaciones recibidas; no basta con que la frecuencia sea la misma.
- En U1, seleccione la función: 1 paso a paso, 2 secuencial, 3 solo abrir o 4 apertura parcial.
- Confirme con ENTER y envíe el código pulsando el botón seleccionado del mando.
- Repita el procedimiento para el siguiente usuario. Anote los números de memoria y las órdenes asignadas; después, compruebe el funcionamiento real.
Para eliminar un usuario, utilice U2: seleccione ON, elija el número con las flechas o active el transmisor guardado correspondiente y confirme con ENTER. La pantalla confirma la eliminación con CLr. U3 = 1 elimina a todos los usuarios.
U4 = 2 (Rolling Code) o 3 (TWIN) elimina los transmisores guardados previamente con otra codificación. Antes de cambiarlo, compruebe el sistema, la versión H1 y el registro de mandos; no utilice este cambio como solución de prueba para un fallo del receptor.
Copia de seguridad mediante Memory Roll
- Desconecte la alimentación de red y las posibles baterías, e inserte Memory Roll en su conector.
- Conecte la alimentación; para guardar los datos, utilice F50 = 1; para cargarlos, F51 = 1. La carga sustituye los datos de la placa por los datos guardados.
- Al terminar, vuelva a desconectar la alimentación y retire la tarjeta de memoria.
- Después de cargar los datos, compruebe el modelo, el sentido de marcha, las protecciones y todas las órdenes. Esta ZN7 tiene un conector Memory Roll; no utilice un puerto USB inexistente.

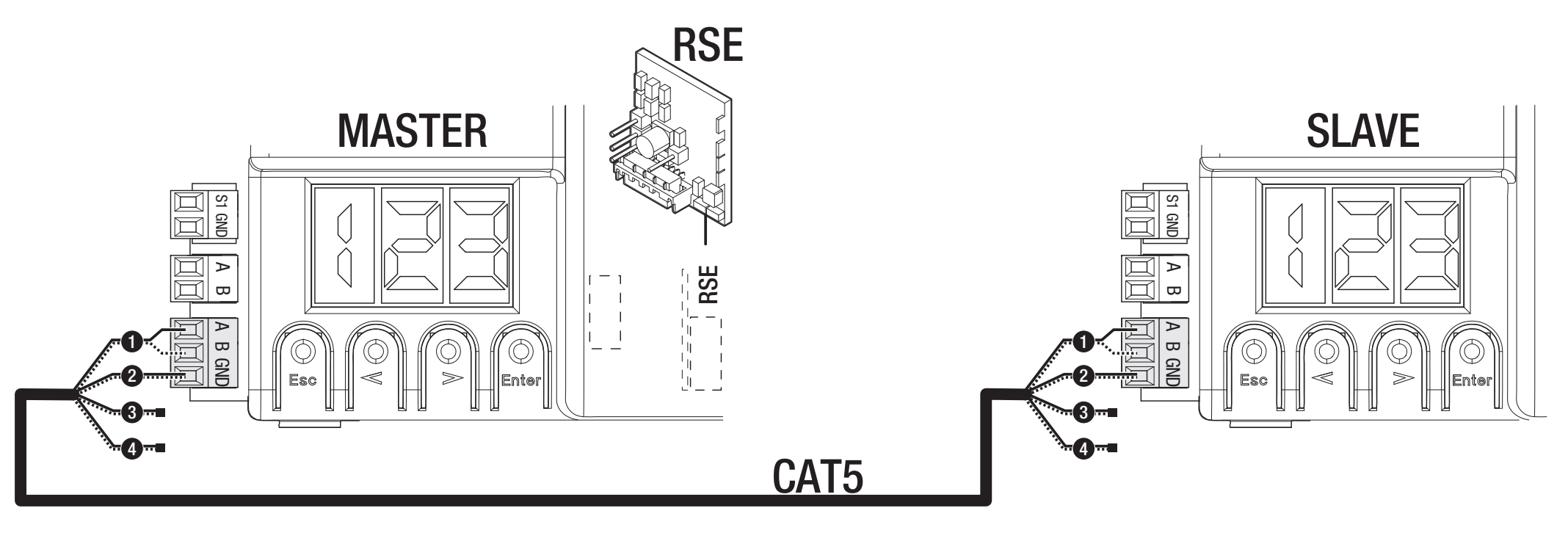

Acoplamiento de dos accionamientos
Se utiliza una tarjeta RSE en cada placa y una conexión CAT 5 mediante A–B–GND, tal como se muestra en la figura. Conecte los dispositivos de mando y seguridad a la placa MASTER. En ella, ajuste F49 = 1, la dirección F54 y la transferencia de parámetros F52. Guarde los usuarios en MASTER; la apertura parcial y el comando paso a paso funcionan según el sistema común ilustrado.
Seguridad inalámbrica RIO
RIOCN8WS utiliza un conector RIO independiente. F65/F66 configuran dos bordes inalámbricos y F67/F68, dos canales de fotocélulas. Compruebe en la pantalla la identificación real del elemento y del canal. La prueba de seguridad inalámbrica sigue activa; resuelva la pérdida de conexión E17 o la falta de configuración E18 antes de reanudar el funcionamiento.
A4: restablecimiento de parámetros
Antes de restablecer los valores, anote la versión H1, los ajustes y los usuarios; si dispone de Memory Roll, guarde los datos. En A4, seleccione ON y confirme con ENTER. Para la versión descrita aquí, se restablecen los ajustes de fábrica y se borra el aprendizaje del recorrido.
Después del restablecimiento, vuelva a configurar A1, F54, F1, las entradas de seguridad y el aprendizaje A3. Compruebe los dispositivos de protección antes del funcionamiento normal. El borrado de usuarios es una función independiente: U3. En una placa con otro menú, A4 puede tener un alcance de restablecimiento distinto; siga las indicaciones específicas de esa versión.
Diagnóstico según la pantalla
| Código | Significado / comprobación |
|---|---|
| E1 | Error de calibración. Compruebe A3, la mecánica, el sentido de movimiento y los finales de carrera. |
| E2 | Error de configuración. Compruebe el modelo A1, el sentido de movimiento F54 y que se haya completado el aprendizaje. |
| E3 | Error del encoder. Con la alimentación desconectada, compruebe el conector +/E/− y los cables; después de la reparación, realice el aprendizaje. |
| E4 | Error en la prueba de seguridad. Compruebe TX en TS, alimentación, NC y F5. |
| E7 | Se ha superado el tiempo de funcionamiento. Compruebe la resistencia, los topes y que el movimiento se haya completado. |
| E9 | Obstáculo al cerrar. Retire el obstáculo real; compruebe la cremallera y la sensibilidad. |
| E10 | Obstáculo al abrir. Compruebe el recorrido y el ajuste correcto de las fuerzas. |
| E11 | Demasiados obstáculos consecutivos. Repare la mecánica o elimine la causa de la activación de la protección. |
| E13 | Ambos contactos de final de carrera están abiertos. Compruebe FA/FC/F y los topes de accionamiento. |
| E14 | Error de comunicación serie. Compruebe RSE, CAT 5 y la configuración. |
| E15 | Transmisor incompatible. Compruebe AF, la frecuencia y U4. |
| E17 | Fallo de comunicación del sistema inalámbrico. Compruebe RIO, los dispositivos y las interferencias. |
| E18 | El sistema inalámbrico no está configurado. Compruebe RIO y los parámetros F65–F68 correspondientes. |
Si la puerta no se mueve, compruebe la alimentación, el desbloqueo del accionamiento, STOP y las entradas de seguridad activas, que no haya un botón atascado y la batería del transmisor. Si se abre pero no se cierra, compruebe las fotocélulas y su contacto NC. No puentee permanentemente una protección averiada para eludirla.
Fusibles ZN7 para 230 V
| Circuito | Fusible rápido |
|---|---|
| Red LINE | 1,6 A-F |
| Accesorios | 2 A-F |
Compruebe los fusibles con la red y las baterías desconectadas. Sustitúyalos únicamente por otros del mismo valor y tipo; elimine primero la causa del cortocircuito o la sobrecarga.
Mantenimiento y servicio
Compruebe periódicamente que el recorrido y la cremallera estén limpios, que el movimiento manual sea ligero, la fijación del accionamiento, los topes de accionamiento, el estado de los cables, el desbloqueo, las fotocélulas y los demás dispositivos de seguridad. Antes de limpiar o intervenir, desconecte la red y, si la hay, la batería de reserva. Si detecta daños, ruidos inusuales o vibraciones, detenga el funcionamiento y haga reparar la causa.
Ajuste el par del motor A6 y la sensibilidad F34/F35 según la mecánica real. Un par más alto no debe ocultar una resistencia o una avería; después del ajuste, mida las fuerzas y compruebe los dispositivos de protección. Anote en el registro de servicio la versión H1, el número de maniobras A5 y las reparaciones realizadas.

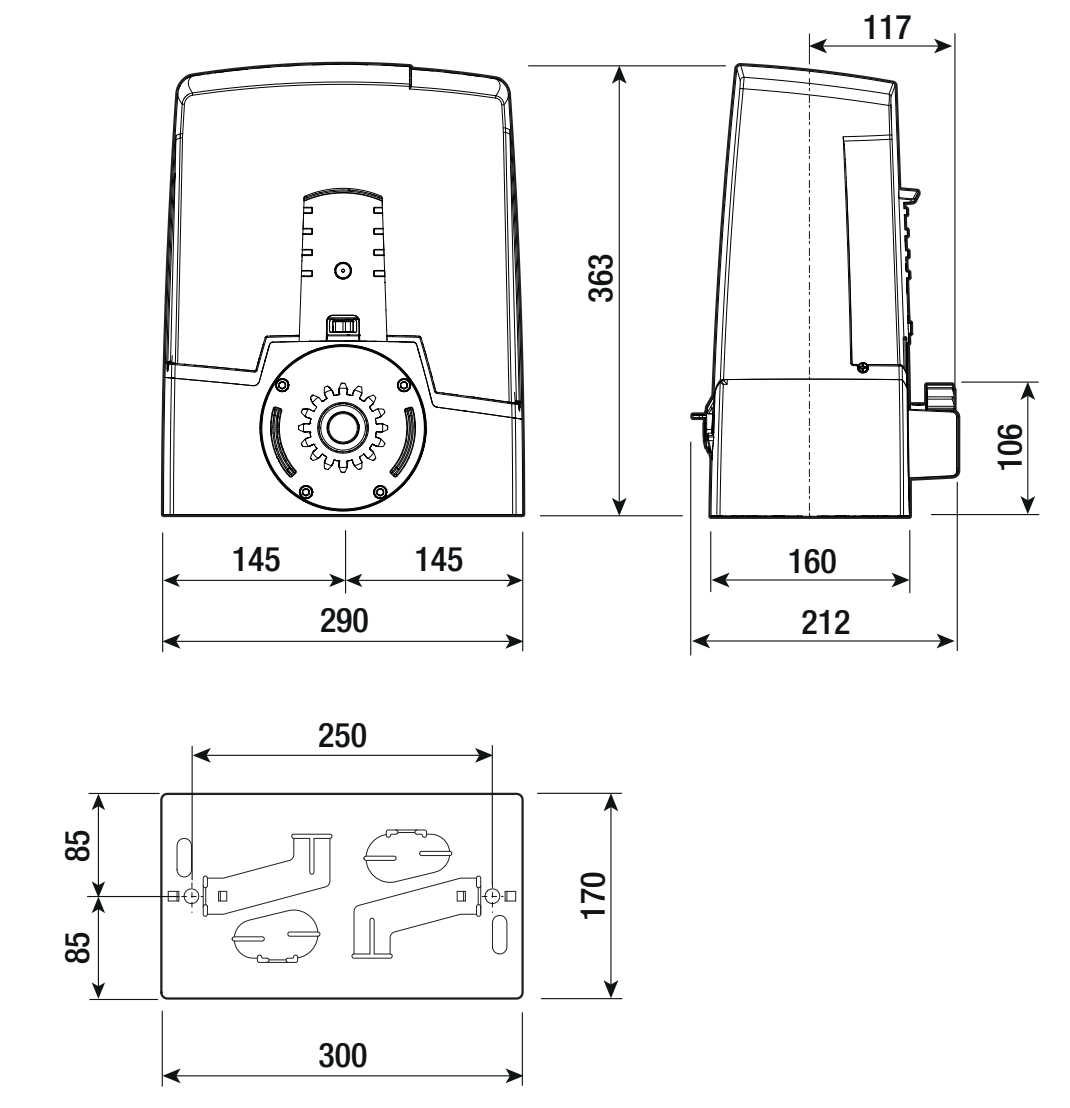

Características técnicas BXV04AGS
| Parámetro | Valor |
|---|---|
| Peso máximo de la hoja | 400 kg |
| Longitud máxima de la hoja | 14 m |
| Alimentación del accionamiento: red | 230 V AC, 50/60 Hz |
| Alimentación del motor | 24 V DC |
| Potencia | 170 W |
| Consumo máximo | 7 A |
| Fuerza de empuje | 350 N |
| Velocidad máxima de desplazamiento | 12 m/min |
| Tiempo de funcionamiento | 180 s |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +55 °C |
| Funcionamiento | Funcionamiento intensivo; no corresponde a un número fijo de ciclos por hora. |
| Consumo en espera | 5,5 W |
| Clase de protección | I |
| Piñón / finales de carrera | Módulo 4 / mecánicos |
| Control de la versión indicada | ZN7, pantalla + ESC/flechas/ENTER |
