Kit de accionamiento para puerta corredera de hasta 400 kg CAME BXL04AGS, 801MS-0140 (D)
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
460,23 € con IVA
| Peso |
|---|
| 12 kg |
Descripción del producto Kit de accionamiento para puerta corredera de hasta 400 kg CAME BXL04AGS, 801MS-0140 (D)
Motor CAME BXL04AGS está diseñado para puertas correderas de un peso de hasta 400 kg y una anchura de paso de hasta 10 m. Dispone de un interruptor electromecánico de parada. El accionamiento no esreversible.. Características técnicas detalladas ». Descargar el manual ».
BXL04AGS con placa de control ZN6 es un accionamiento para hoja corredera con motor de 24 V DC e interruptores de fin de carrera mecánicos. La alimentación de red es de 230 V AC. Valore conjuntamente el peso, la longitud y la resistencia de la puerta; el accionamiento no es una solución para una hoja que se desplace con dificultad o esté dañada.
Montaje, conexión a la red y puesta en servicio corresponden a un técnico cualificado. Antes de intervenir, desconecte la red y las posibles baterías. El encoder y las fotocélulas no sustituyen los topes fijos, la protección de las zonas peligrosas ni la comprobación de las fuerzas en la puerta instalada.
Compruebe la placa antes de programarla. Los siguientes ajustes son válidos para la ZN6 con cinco interruptores DIP, tres trimmers y un botón P1. Si el accionamiento lleva otra placa o una pantalla, no utilice estas combinaciones DIP.

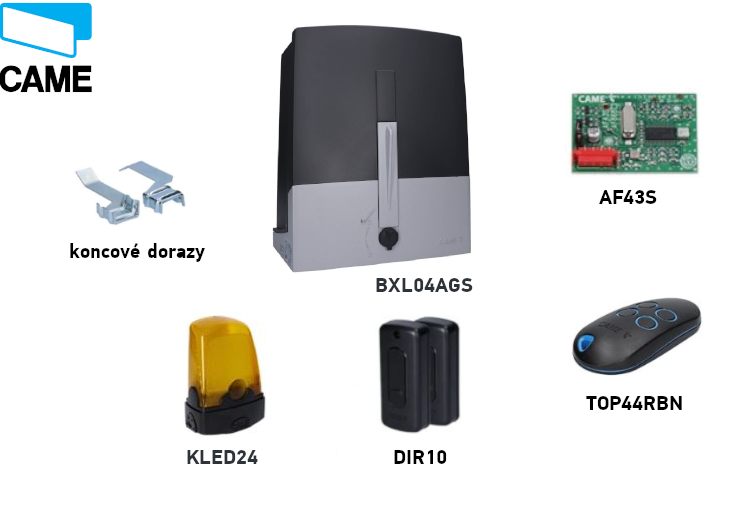

Kit CAME BXL04AGS
El kit incluye un accionamiento con motor de 24 V, un mando a distancia, fotocélulas, un receptor de radio y una luz intermitente. Seleccione los demás elementos, especialmente la cremallera dentada y los mandos adicionales, según la puerta en cuestión. Compruebe la identificación de la central y de los componentes suministrados antes de conectarlos.
| Característica | CAME BXL04AGS |
|---|---|
| Kit |  BXL04AGS / 801MS-0140 (D) |
| Hoja máx. | 400 kg / 10 m |
| Motor / potencia | 24 V DC / 150 W |
| Central de este manual | ZN6: DIP, P1, trimmers |
| Funcionamiento | Ciclo de trabajo del 50 % |
| Memoria de radio | 25 usuarios |
Accesorios compatibles
| Qué | Por qué | Tipo |
|---|---|---|
| Fotocélulas | Control del paso; seleccione la respuesta de la entrada de seguridad. |
|
| Luz intermitente | Señalización del movimiento de la puerta. |
|
| Receptor | Control por radio con codificación compatible. |
|
| Mando | Transmisor adicional para un sistema compatible de código fijo. |
|
| Cremallera | Transmisión del movimiento a la hoja. |
|
| Pulsador / selector de llave | Orden local o STOP. |
|
Instalación del accionamiento
Con el accionamiento desbloqueado, la puerta debe desplazarse con facilidad por todo el recorrido, sin inclinación, ruedas dañadas ni riesgo de salirse de la guía. Compruebe que haya topes mecánicos fijos en las posiciones abierta y cerrada, que la base sea estable y que estén protegidas las zonas donde la hoja pueda atrapar a alguien. No debe acumularse agua en la zona del accionamiento ni recibir este un chorro directo de agua.

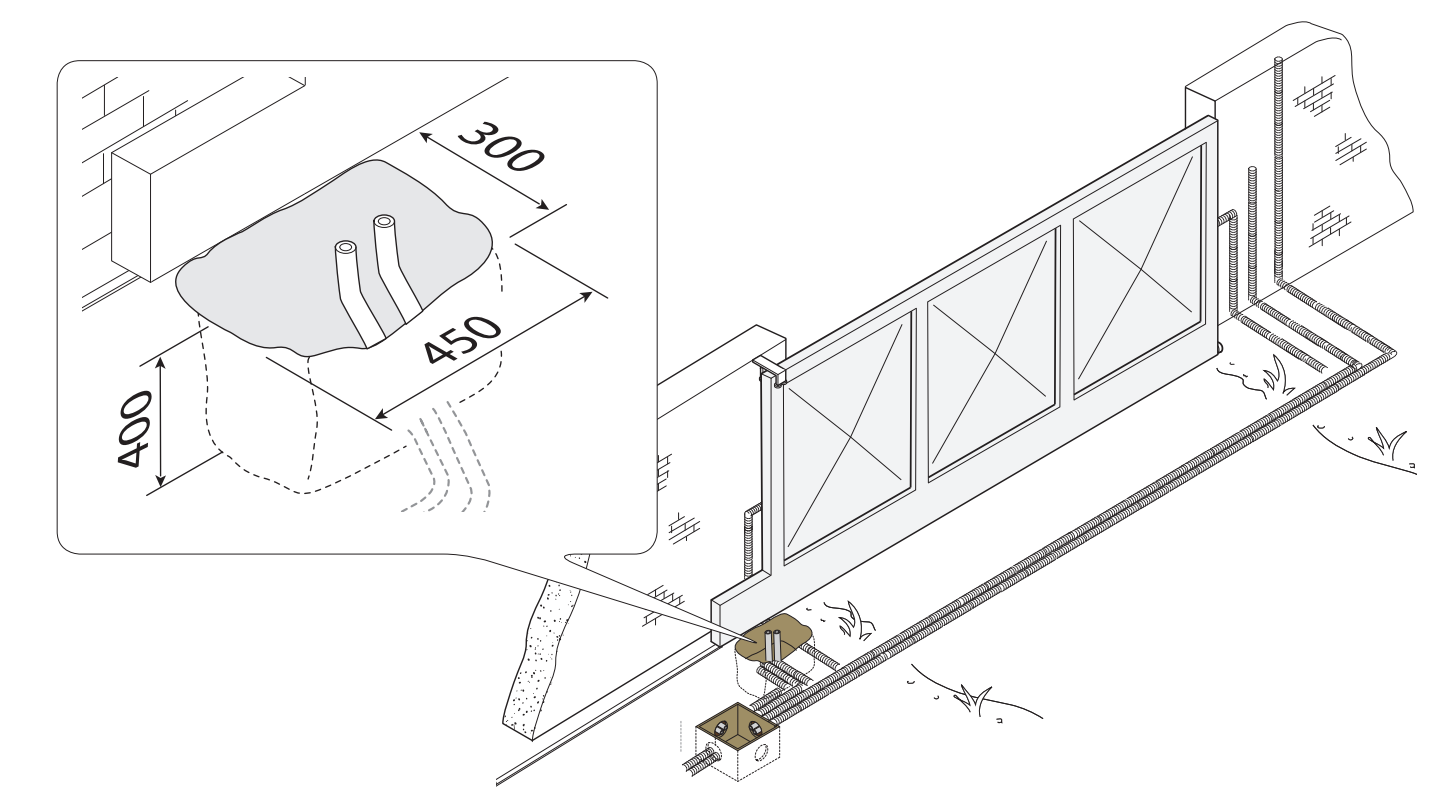

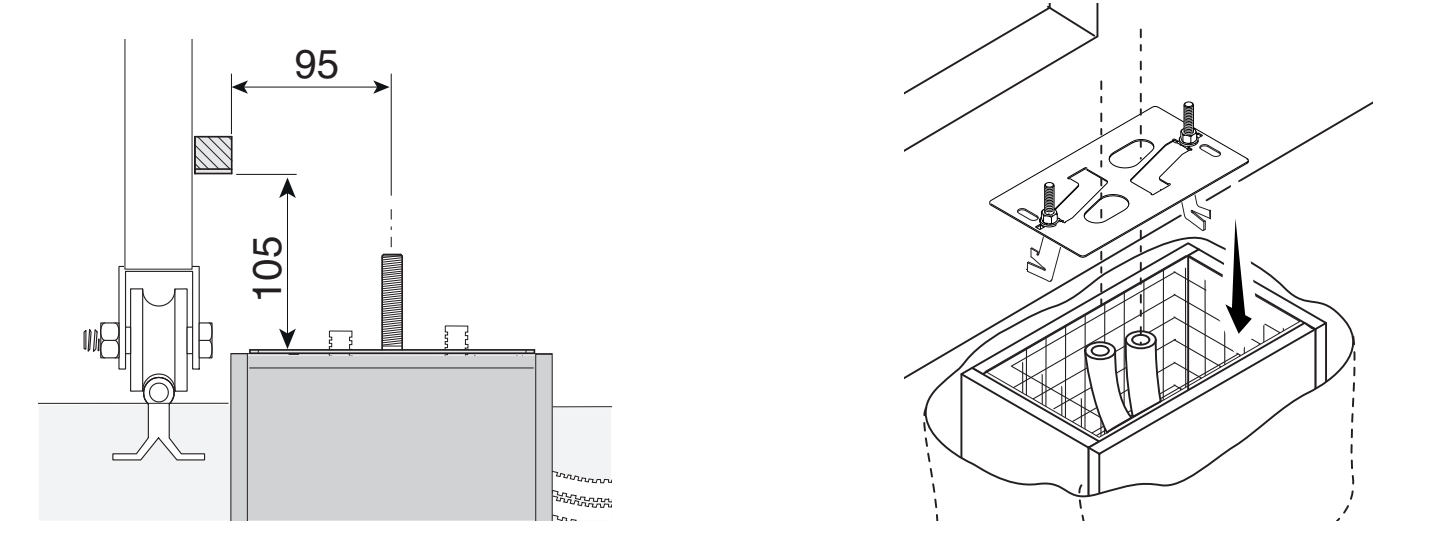

Cimentación y placa de anclaje
El ejemplo de instalación contempla una excavación de 450 × 300 mm y 400 mm de profundidad. Adapte las dimensiones de la cimentación al terreno y a la puerta en cuestión. El encofrado sobresale 50 mm del terreno; utilice armadura y anclajes M12. Para la alimentación del accionamiento se recomienda un tubo corrugado de Ø 40 mm, y para los accesorios, uno de Ø 25 mm.
Nivele la placa de anclaje, pase los cables por sus orificios y deje las partes roscadas de los anclajes sobresaliendo de la superficie. Deje que el hormigón fragüe durante al menos 24 horas. Determine la posición de la placa respecto a la cremallera según el plano dimensional; la altura del piñón es distinta en estos dos accionamientos.

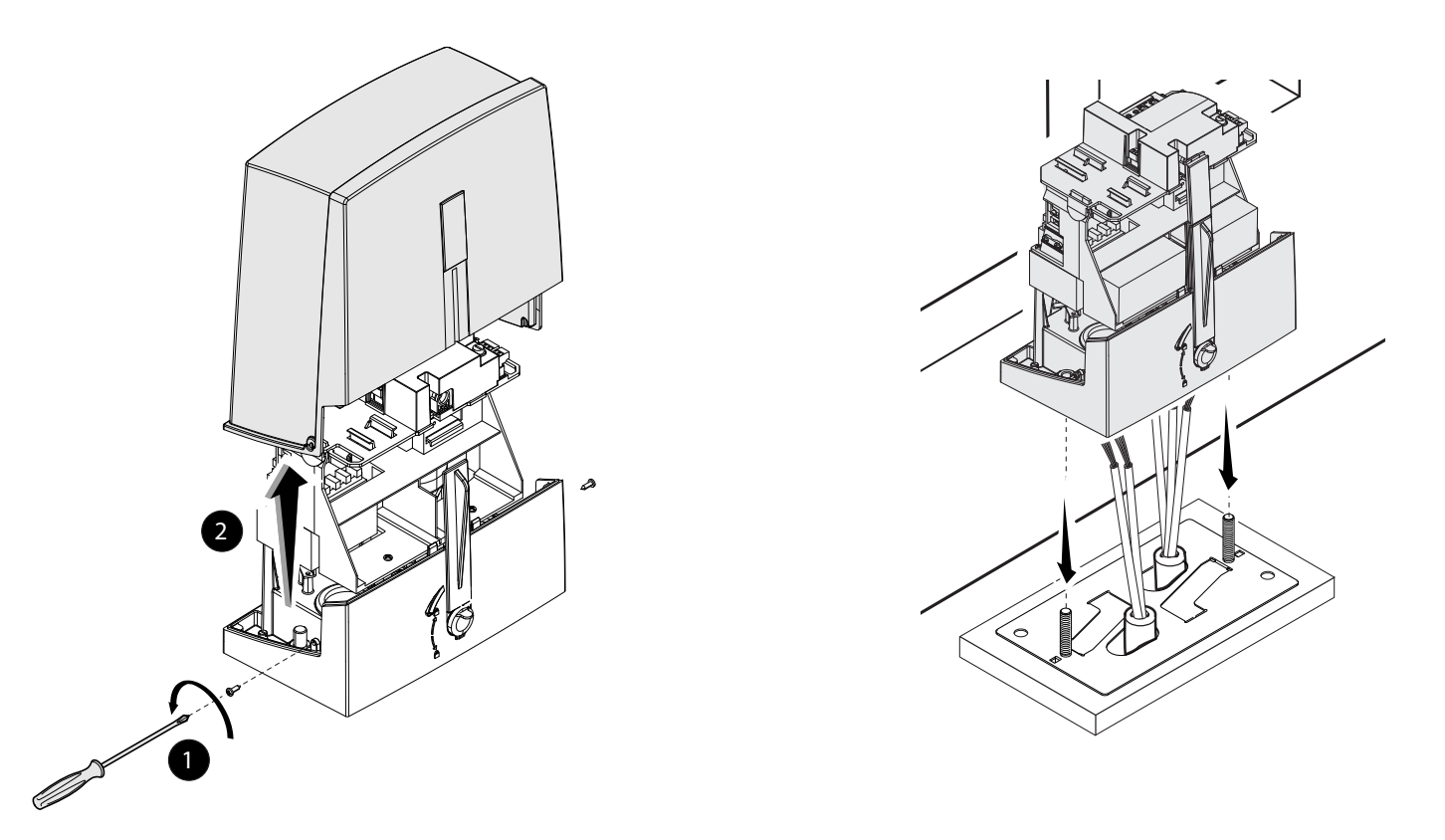

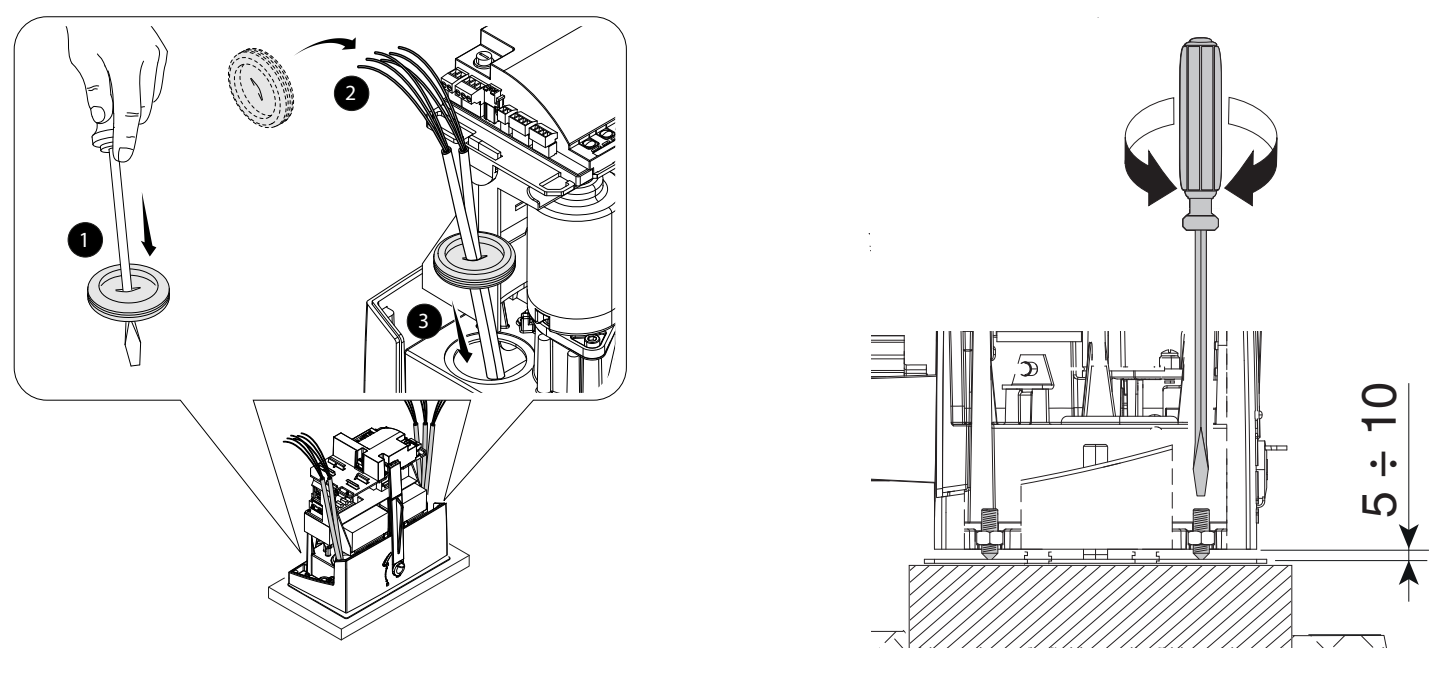

Colocación y ajuste de altura
Retire la cubierta y coloque el accionamiento sobre la placa. Los cables deben pasar por la parte inferior de la carcasa y por los prensaestopas correctamente colocados. Durante el ajuste, eleve el accionamiento con los pies roscados 5–10 mm, para disponer de margen para ajustar el engrane.

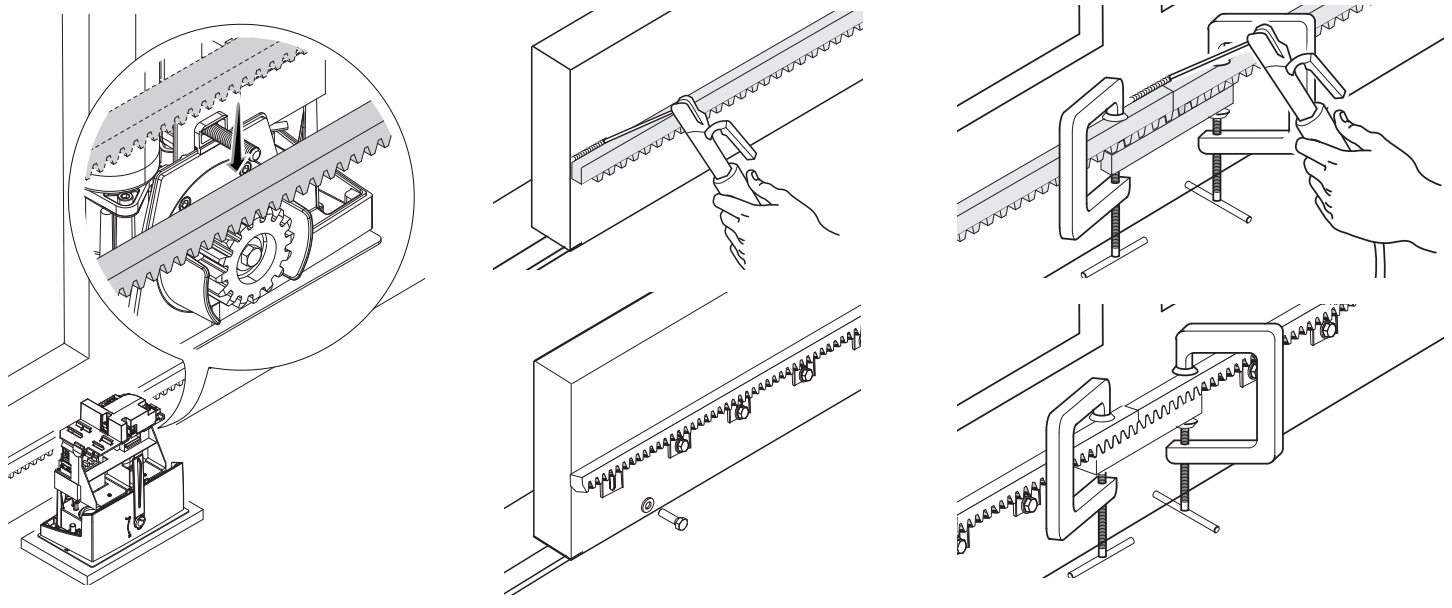

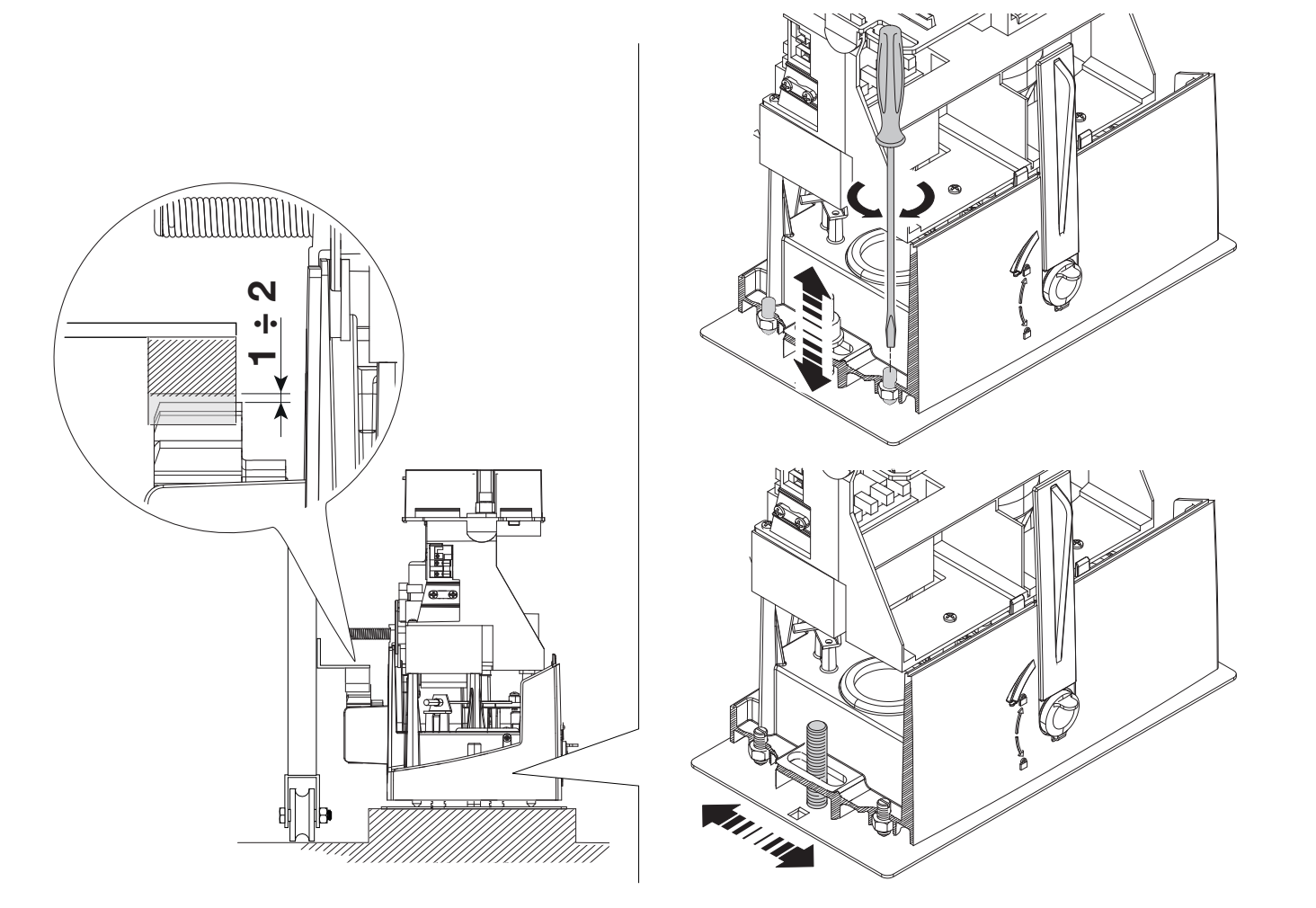

Cremallera y holgura de engrane
Desbloquee el accionamiento y fije la cremallera mientras desplaza la hoja manualmente. Al unir los tramos, utilice un tramo auxiliar de cremallera debajo de la unión para que los dientes queden correctamente alineados. Después de la instalación, ajuste la posición vertical y horizontal del accionamiento.
Deje una holgura de 1–2 mm entre la cremallera y el piñón. El peso de la puerta no debe apoyarse sobre el accionamiento. Recorra manualmente todo el trayecto, compruebe el engrane y las uniones de la cremallera y, solo entonces, apriete las tuercas y arandelas de los anclajes.

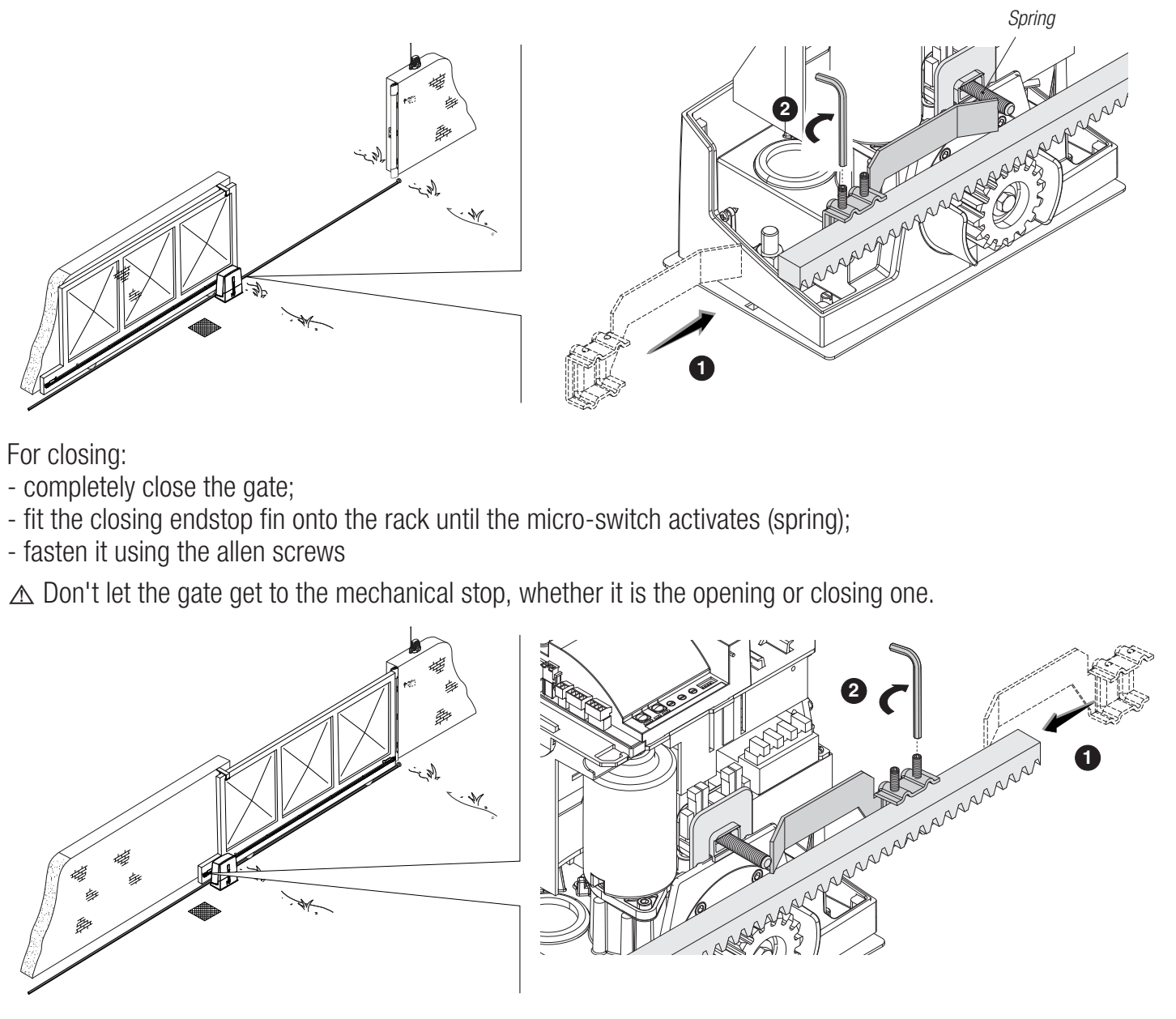

Interruptores de fin de carrera mecánicos
Desplace manualmente la hoja hasta la posición abierta. Fije a la cremallera el tope de activación de apertura de modo que su rampa accione de forma fiable el microinterruptor de muelle. Ajuste el tope de cierre del mismo modo. Fije firmemente los topes; el tope mecánico fijo de la puerta y el tope de activación del accionamiento cumplen funciones distintas.
Ajuste la desconexión para que, durante la apertura o el cierre normales, el accionamiento no empuje la hoja contra el tope mecánico fijo.
Cableado
| Conexión | Cable / condición |
|---|---|
| Red de 230 V CA, L/N/PE | 3G × 1,5 mm² para una longitud de hasta 20 m; 3G × 2,5 mm² para 20–30 m. |
| Luz intermitente / mando | 2 × 0,5 mm²; verificar la sección para el consumo y la longitud concretos. |
| Fotocélulas DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² según el esquema sincronizado DIR. Conectar también el puente de TX y el contacto NC. |
| Antena | RG58; longitud recomendada de hasta 5 m. |
El número de conductores debe cubrir todo el esquema seleccionado. Si el recorrido es más largo, hay consumos en paralelo o se usan otros accesorios, el técnico debe recalcular la sección según la corriente y la caída de tensión. Proteja los cables contra daños y del contacto con el motor o el transformador; tienda adecuadamente separados el cable de alimentación de red y los circuitos de baja tensión.

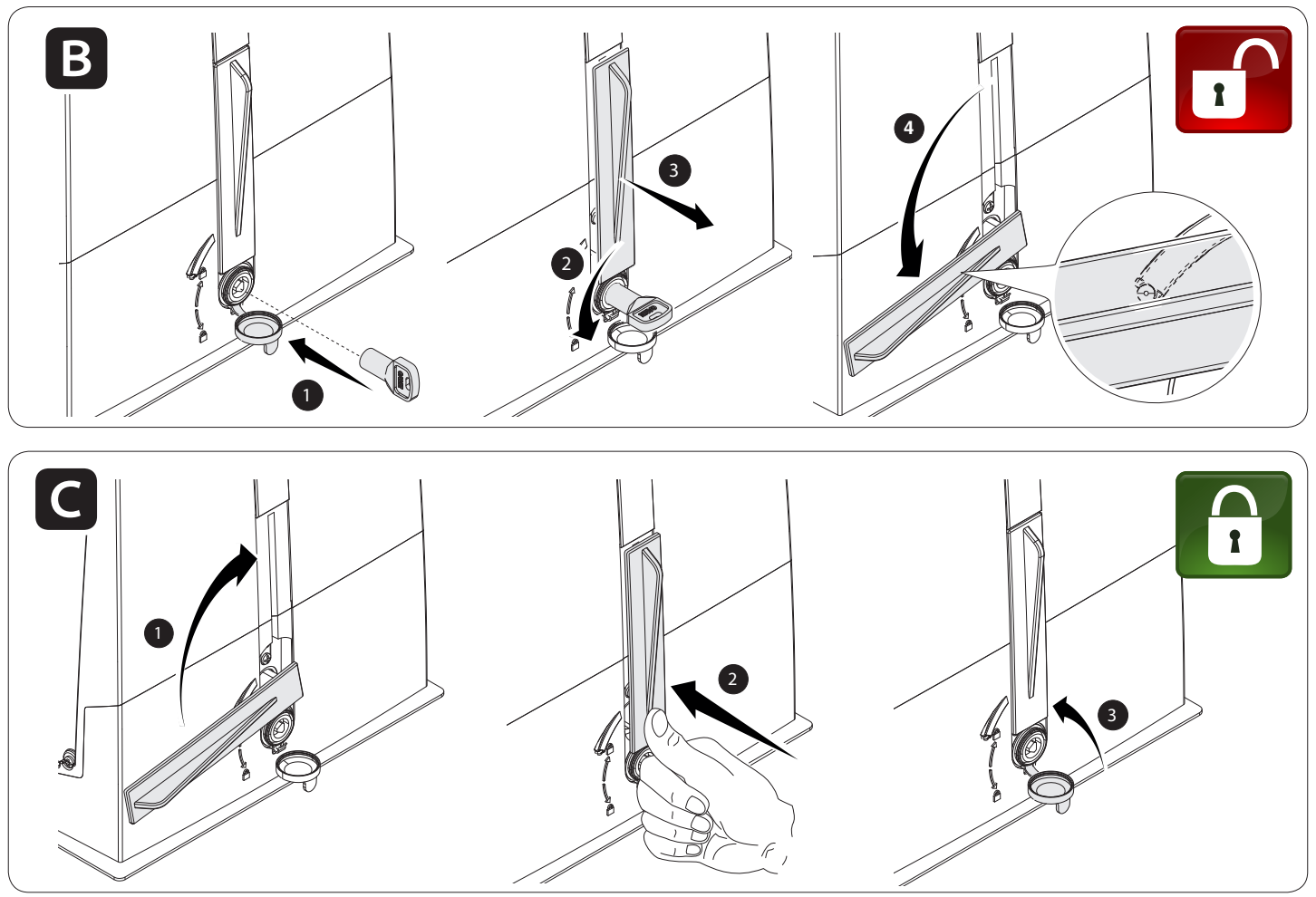

Desbloqueo manual en caso de corte del suministro eléctrico
Antes de mover la puerta manualmente, desconecte la alimentación y asegure la hoja. Desbloquear una puerta dañada o desequilibrada puede provocar un movimiento incontrolado.
- Introduzca la llave en la cerradura y gírela en el sentido de las agujas del reloj.
- Tire de la palanca de desbloqueo y ábrala como se muestra en la imagen.
- Desplace la puerta manualmente de forma controlada, sin personas en su recorrido.
- Para volver a bloquearla, coloque la palanca en su posición original y bloquee el mecanismo. Antes de accionar el motor, compruebe que el accionamiento esté bloqueado.

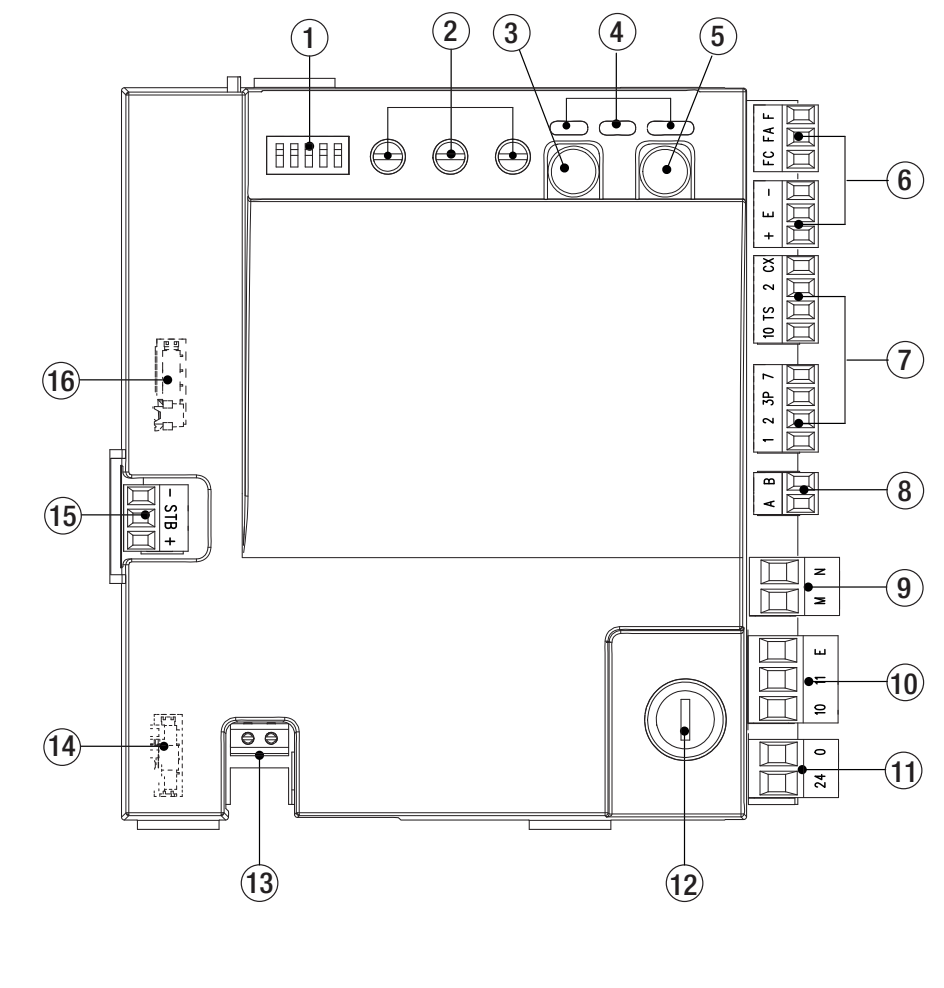

Identificación de los componentes de la placa de control ZN6
La ZN6 tiene cinco interruptores DIP, los trimmers A.C.T., SP.SLOW y SENS., el botón de programación P1 y el botón de mando 7. Los LED indican la alimentación, las órdenes y las entradas de seguridad. La radio requiere una tarjeta enchufable en el conector AF; el R800 se utiliza con un teclado codificado compatible.
| Número de la imagen | Elemento |
|---|---|
| 1 / 2 / 3 | DIP / trimmers / P1 |
| 4 / 5 | LED / botón de mando 7 |
| 6 / 7 / 8 | Encoder e interruptores de fin de carrera / mandos y seguridad / teclado A–B |
| 9 / 10 / 11 | Motor M–N / accesorios / alimentación interna de la placa |
| 12 / 13 / 14 | Fusible de accesorios / antena / AF |
| 15 / 16 | RGP1 / R800 |

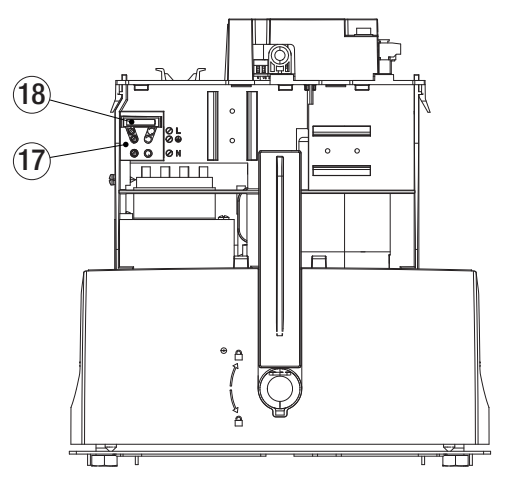

| 17 / 18 | Regleta de conexión de red / fusible de red |

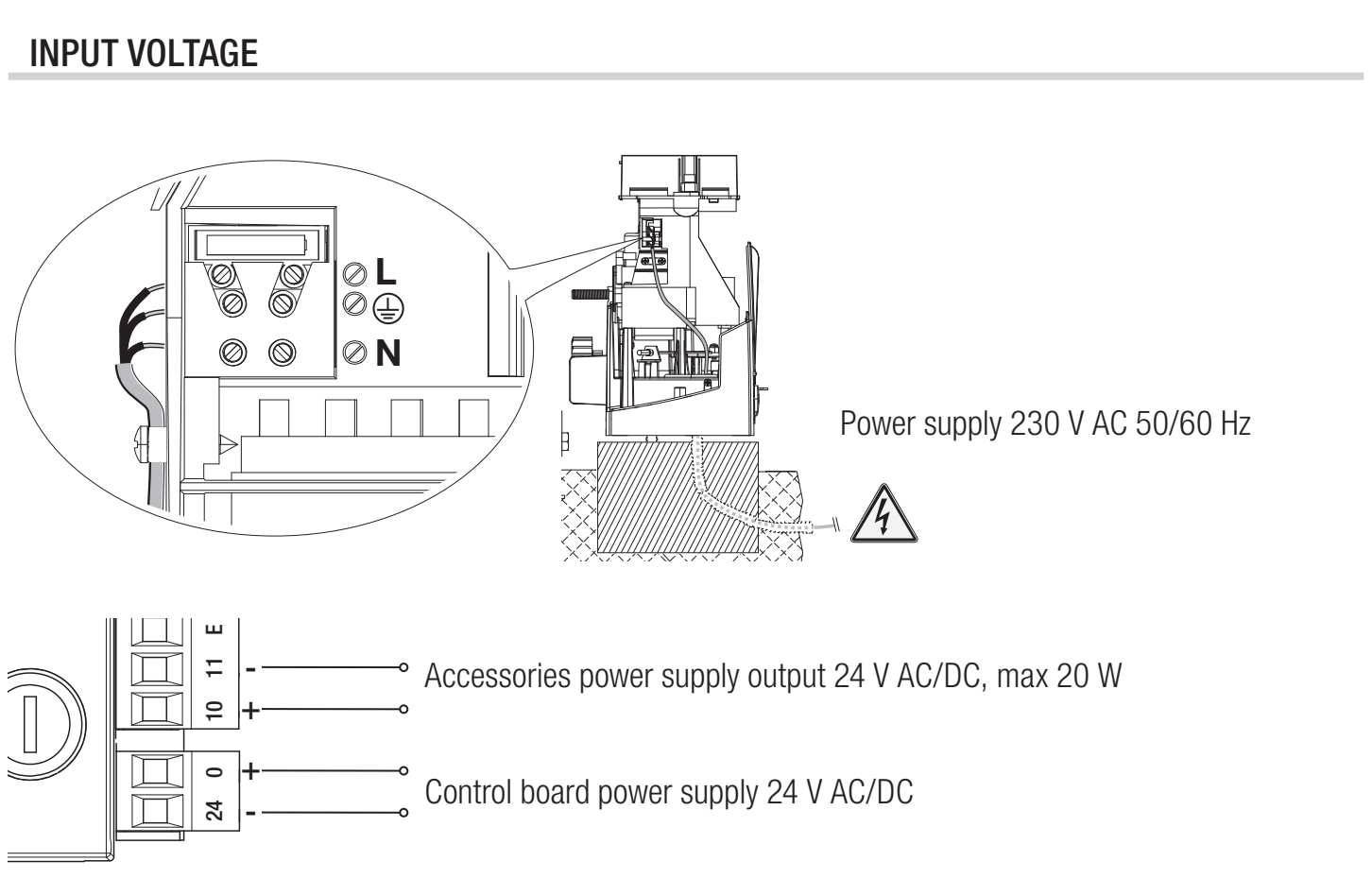

Bornes y alimentación de la ZN6
| Bornes | Uso / tensión / polaridad |
|---|---|
| L / N / PE | Red de 230 V CA, 50/60 Hz; conectar el conductor de protección PE. CA sin +/−. |
| 10 / 11 | Accesorios de 24 V CA/CC, máximo total de 20 W. Con CC: 10 = positivo (+), 11 = negativo (−); con CA, sin polaridad. |
| 10 / E | Salida para luz intermitente de 24 V CA/CC, máx. 25 W; con CC, el común 10 es positivo y E es la salida conmutada. No es una alimentación permanente para accesorios. |
| 24 / 0 | Entrada de alimentación interna de la placa, 24 V CA/CC; no conectar a la salida de accesorios. Con CA, sin polaridad; con CC, 0 = +, 24 = −. |

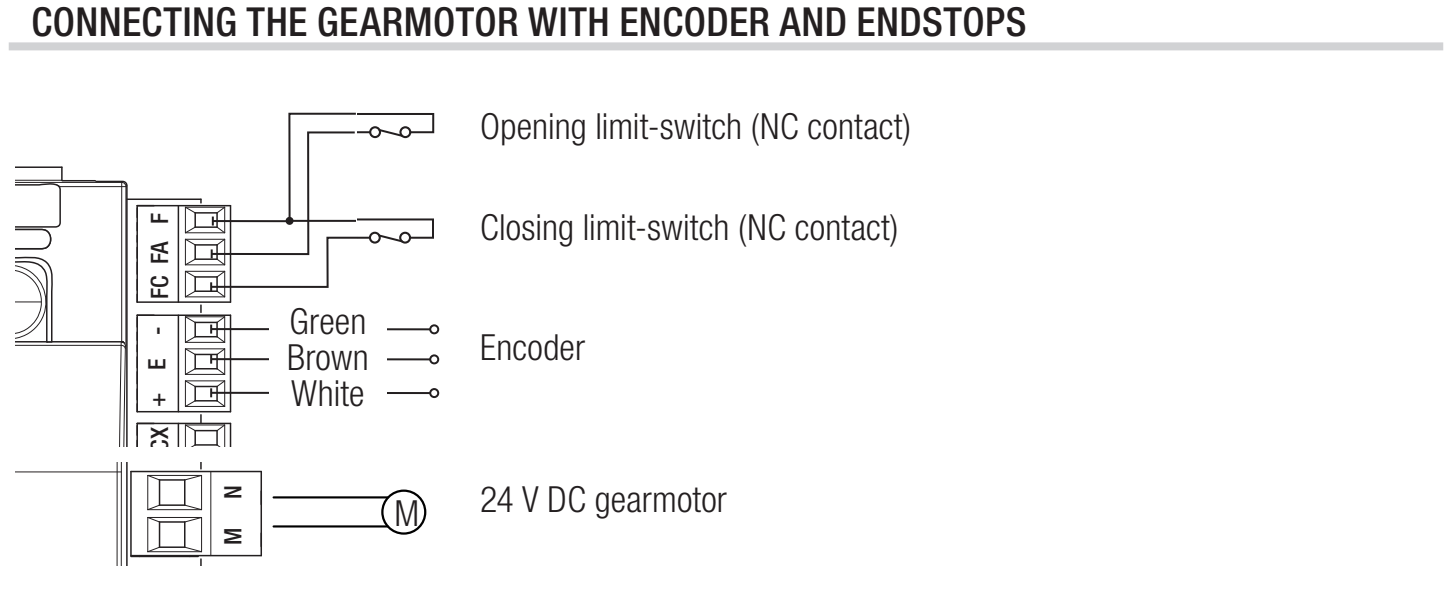

| M / N | Motor de 24 V CC; conectar según el esquema original. No es la red de 230 V. |
| + / E / − | Encoder: alimentación +/− y señal E; no es una salida para accesorios. |
| F / FA, F / FC | Interruptores de fin de carrera: FA apertura, FC cierre, F común; contactos NC sin polaridad. |

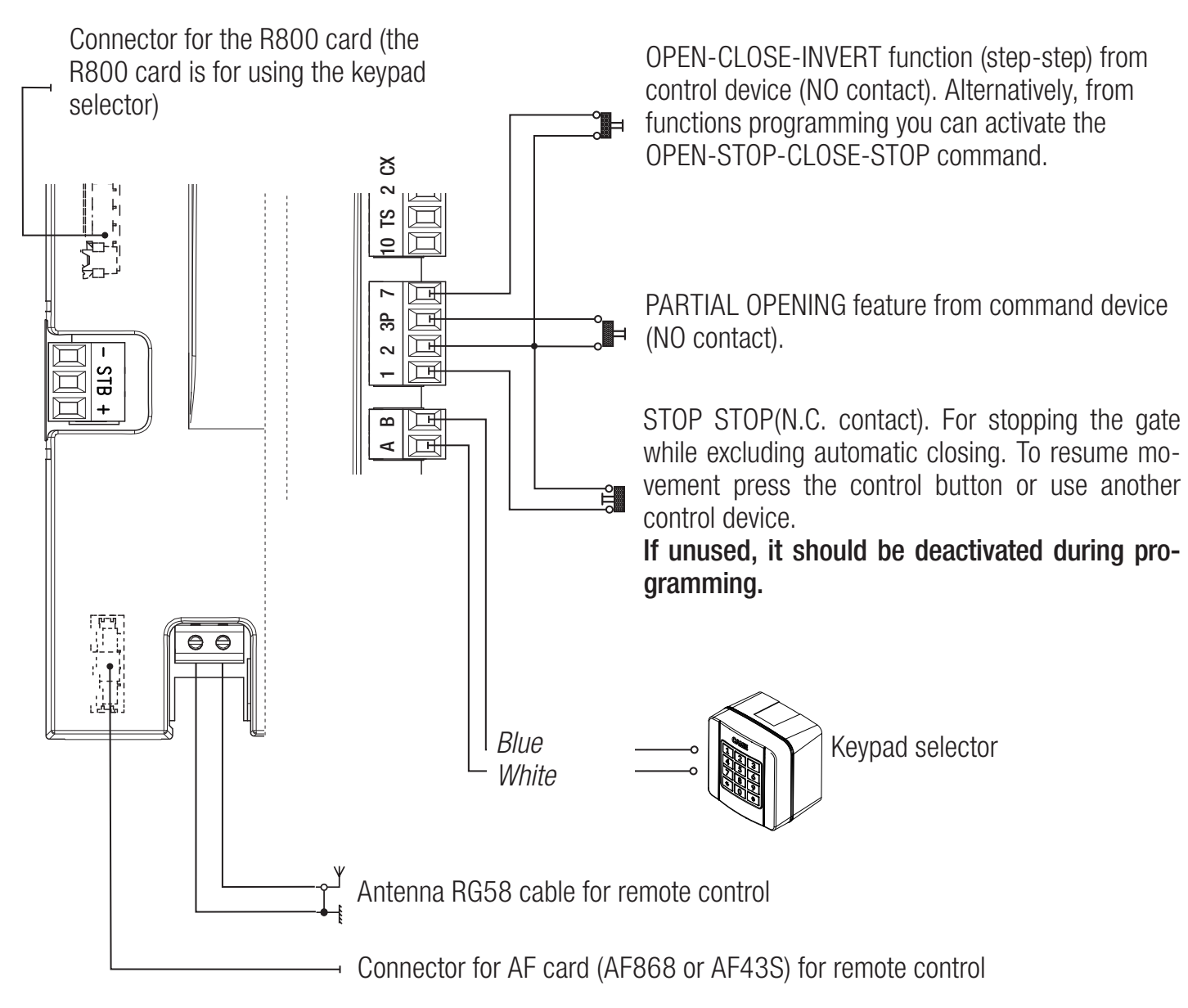

Mandos, STOP y teclado
| Bornes | Contacto / funcionamiento |
|---|---|
| 1–2 | STOP NC. Activo de fábrica; si no se utiliza STOP, desactivarlo mediante DIP 2,3. Contacto sin polaridad. |
| 2–7 | Mando NO; configuración de fábrica: abrir – cerrar – invertir el sentido. Sin polaridad; no conectar una alimentación externa. |
| 2–3P | Apertura parcial NO; en modo mantenido, apertura. Sin polaridad. |
| 2–CX | Contacto de seguridad NC; activar y seleccionar C1/C4. |
| 10–TS | Salida de alimentación para la rama de fotocélulas sometida a prueba, según el esquema concreto. |
| A–B | Teclado compatible con tarjeta R800; no son bornes del motor. |
| Antena / AF | RG58 / tarjeta de radio enchufable. Insertar solo con la alimentación de red y de batería desconectada. |

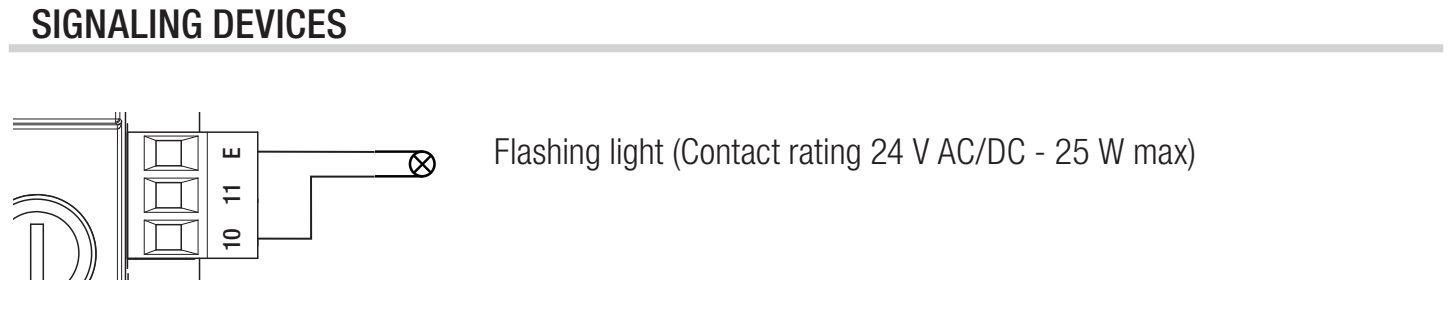

Luz intermitente de 24 V
KLED24 se conecta a 10–E. Funciona a 24 V CA/CC y tiene una potencia de 2 W. Con CA, la alimentación no tiene polaridad de corriente continua; con CC, el borne 10 de la placa es positivo y E es la salida conmutada. KLED24 no tiene las marcas +/− separadas en la alimentación. No conecte una luz intermitente de 230 V a esta salida.
Fotocélulas y prueba de seguridad
CAME DIR10 consta de un emisor TX y un receptor RX con un alcance de 10 m. Ajuste el puente del receptor a 24 V. El consumo del par es de 60 mA a 24 V CA. La alimentación del RX está marcada como 10 (+), 2 (−); el TX tiene TX (+), 2 (−). Con alimentación de corriente alterna no se aplica la polaridad de corriente continua. La salida TX forma parte de la sincronización; no omita su conexión.
| Terminal de la fotocélula | Conexión estándar | Conexión con prueba |
|---|---|---|
| RX 10 (+) | Placa 10 | Placa 10 |
| RX 2 (−) y RX C | Placa 2 | Placa 2 |
| RX TX ↔ TX TX (+) | Conecte TX entre el receptor y el transmisor | La misma conexión |
| TX 2 (−) | Placa 2 | Placa TS |
| RX NC | Placa CX | Placa CX |
El contacto C–NC es un contacto de seguridad libre de potencial. No tiene polo positivo ni negativo. La conexión de alimentación y la del contacto son dos circuitos distintos. En CC, 10 es el polo positivo; la salida negativa RX 2 está conectada en este esquema concreto al terminal común 2 de la placa. No confunda el terminal 2 con el terminal de alimentación 11.
Active la entrada CX conectada mediante DIP 4. Para la protección durante el cierre, mantenga la respuesta C1; mediante DIP 1,4 se selecciona C4. C1 vuelve a abrir la puerta si se interrumpe el haz durante el cierre; C4 detiene el movimiento y lo reanuda cuando se elimina el obstáculo.

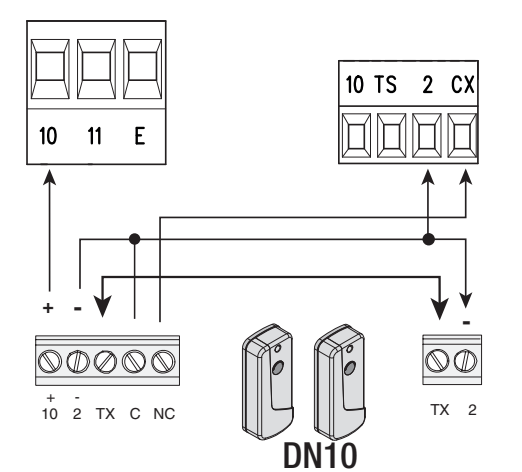

Los esquemas originales de ZN6 que aparecen a continuación muestran fotocélulas sincronizadas DN10. La asignación de terminales DIR10 anterior también se basa en su propio esquema de conexión. No utilice esta asignación para fotocélulas con otras denominaciones o una interfaz distinta.

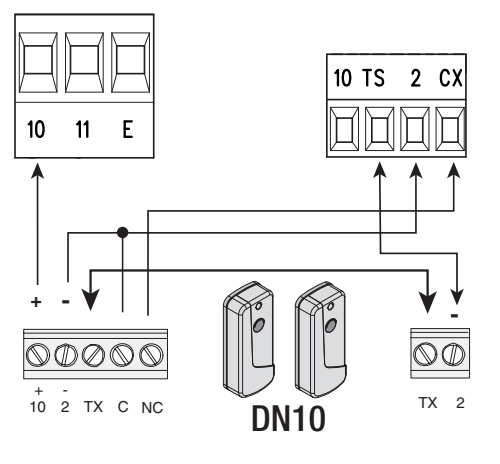

Conexión de prueba a través de TS
Durante la prueba, TX 2 se conecta a TS, mientras que RX 2 y RX C permanecen en el terminal 2 de la placa. Se mantiene la conexión de TX entre el transmisor y el receptor. Cambie primero la conexión sin alimentación y active la prueba solo después.
Active la prueba mediante DIP 2,4 y P1; la entrada CX debe estar activada. Si la prueba falla, la placa no ejecutará la orden. Tras configurarlo, vuelva a poner todos los DIP en OFF.
Después de conectar, compruebe la interrupción del haz durante el movimiento correspondiente y que se reanude al despejarlo. No puentee la entrada de seguridad como solución permanente a una avería.
Primera puesta en marcha de ZN6
- Compruebe la mecánica, la holgura de la cremallera, los topes fijos y los de fin de recorrido, el bloqueo del accionamiento y todas las protecciones conectadas.
- Encienda la alimentación y compruebe el LED PWR. Configure, en este orden, el sentido de desplazamiento, STOP y el aprendizaje del recorrido.
- Active CX si está conectado, configure su respuesta y, si corresponde, la prueba de las fotocélulas. Si no se utiliza CX, manténgalo desactivado.
- Configure y guarde los ajustes de los trimmers, así como la automatización y la apertura parcial, si procede.
- Empareje los mandos. Compruebe el ciclo completo, STOP, las fotocélulas, la deceleración, las posiciones finales, la luz intermitente y el comportamiento tras un corte de alimentación.
Aprendizaje automático del recorrido completo
Requisitos previos: sentido y STOP correctos, encoder activo, recorrido despejado y finales de carrera correctamente ajustados. Después de mover la puerta manualmente, debe volver a bloquearse el accionamiento. El técnico debe supervisar todo el movimiento; no entre en la zona de la puerta durante el aprendizaje.
- Con el accionamiento parado, ajuste DIP 1,2,3,5 en ON; DIP 4 debe permanecer en OFF.
- Pulse P1. La puerta realizará una serie de movimientos para determinar los puntos de deceleración.
- Durante el aprendizaje, el LED rojo parpadea. La finalización correcta se confirma con un pitido de 1 s; si falla, habrá parpadeo rápido y 4 pitidos.
- P1 puede interrumpir el aprendizaje. Al terminar, vuelva a poner los cinco DIP en OFF.
- Compruebe todo el ciclo de apertura y cierre, así como el funcionamiento de los dispositivos de seguridad. Si hay un error, elimine primero la causa y solo después repita el aprendizaje.
Aprendizaje de la apertura parcial
Tras aprender el recorrido completo, mueva la puerta con el botón 7 de la placa hasta la posición parcial deseada. Ponga DIP 4,5 en ON y pulse P1. El LED permanece encendido y un pitido de 1 s confirma que se ha guardado. El parpadeo rápido acompañado de cuatro pitidos indica una posición no permitida. A continuación, vuelva a poner los DIP en OFF y compruebe la orden 2–3P y la automatización de la posición parcial.
Programación con DIP y botón P1
Los DIP seleccionan la función, que se guarda con el botón P1. No son interruptores de funcionamiento permanentes. Para cada ajuste, ponga en ON solo los números indicados en la fila correspondiente; todos los demás deben estar en OFF. Programe únicamente con el accionamiento parado. Tras la confirmación, vuelva a poner los cinco DIP en OFF.
Al cambiar normalmente a una función activa o alternativa, el LED se enciende y suena un pitido de 1 s; al volver al valor desactivado u original, el LED parpadea y suenan dos pitidos. STOP, el encoder y la automatización de parada parcial vienen activados de fábrica, por lo que la primera pulsación de P1 los desactiva. El aprendizaje, el emparejamiento, el borrado y el restablecimiento tienen sus propias confirmaciones, indicadas en la tabla.

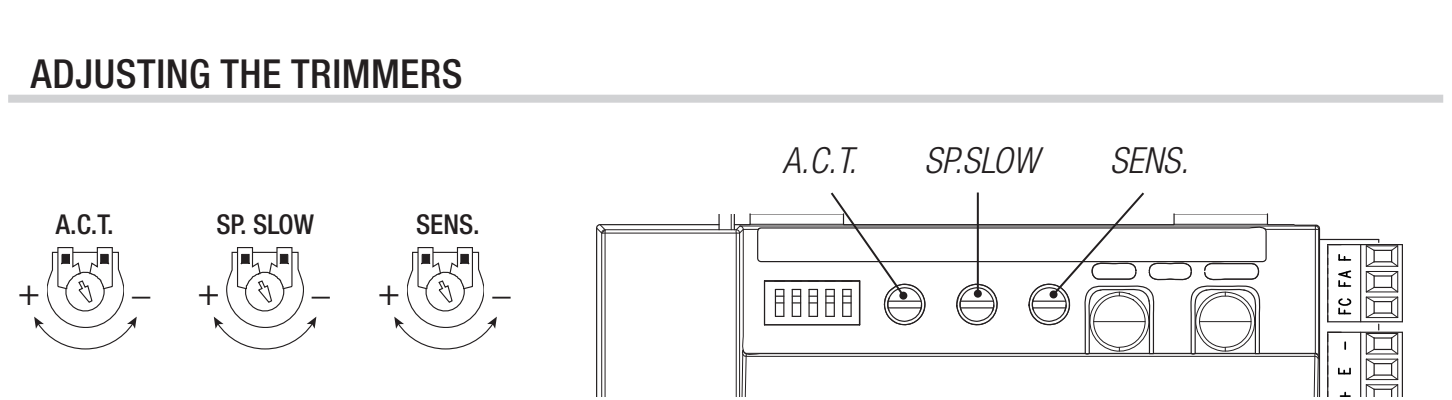

Trimmers y almacenamiento de valores
| Trimmer | Rango / función |
|---|---|
| A.C.T. | Tiempo de espera para el cierre automático 1–120 s; active la función automática por separado. |
| SP.SLOW | Velocidad de desaceleración 30 % (−) a 60 % (+) de la velocidad máxima. |
| SENS. | Sensibilidad de detección de obstáculos: − sensibilidad mínima, + sensibilidad máxima. Tras el cambio, compruebe las fuerzas y la protección. |
Después de ajustar los trimmers, guarde los tres valores: Ponga los DIP 2,3,4,5 en ON, pulse P1 y confirme con el LED y un pitido de 1 s; después, ponga todos los DIP en OFF. Si no se guardan de esta forma, los cambios se perderán.
Emparejamiento de mandos a distancia
ZN6 memoriza un máximo de 25 usuarios. Para el sistema de 433,92 MHz con código fijo, se pueden utilizar AF43S y el compatible TOP-432EE. Inserte la tarjeta AF únicamente cuando no haya alimentación. La misma frecuencia por sí sola no garantiza que la codificación sea compatible.
- Seleccione la combinación DIP correspondiente al comando deseado: 1 = apertura parcial; 2 = solo apertura; 1,2 = abrir–cerrar–cambiar el sentido; 3 = abrir–STOP–cerrar–STOP.
- Pulse P1. Cuando el LED empiece a parpadear, dispone de 10 segundos para pulsar el botón seleccionado del mando.
- El LED se enciende y un pitido de 1 s confirma la memorización. Si el mando ya está memorizado, el LED parpadea rápidamente y suenan 4 pitidos.
- Vuelva a poner todos los DIP en OFF y compruebe la función asignada.
Borrado de mandos y restablecimiento
Borrar todos los usuarios: Ponga los DIP 1,3 en ON y los demás en OFF; mantenga pulsado P1 durante 5 s. El LED se enciende y un pitido de 1 s confirma el borrado. Después, ponga los DIP en OFF. Esto borra todos los mandos memorizados.
Restablecer los parámetros: los cinco DIP en ON y pulsar P1. El LED parpadea y se oyen dos pitidos; después, los cinco DIP en OFF. El restablecimiento de parámetros no elimina a los usuarios. Antes de volver a utilizarlo, configure de nuevo y compruebe el sentido, STOP, CX, el aprendizaje y los dispositivos de seguridad.

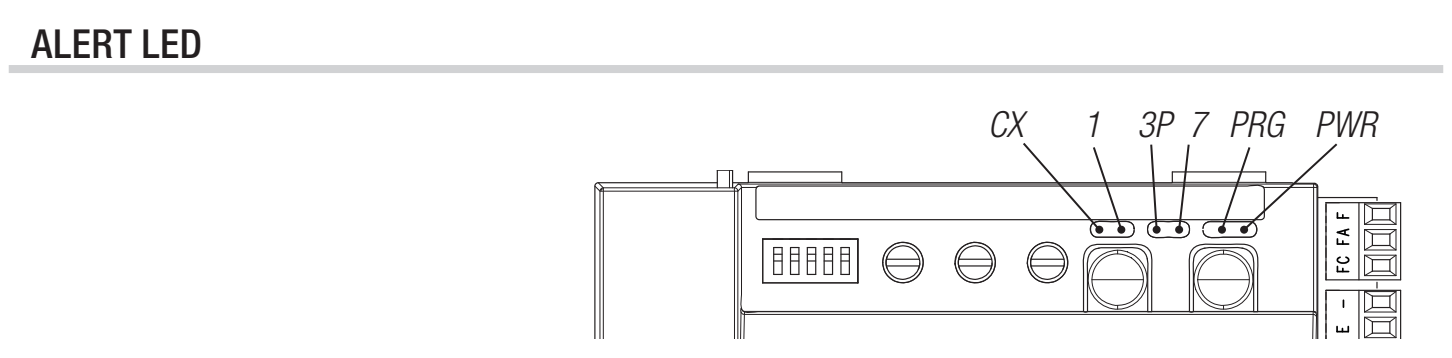

Diagnóstico ZN6
| LED | Significado / qué comprobar |
|---|---|
| CX – amarillo | Se enciende cuando el contacto NC 2–CX está abierto. Haz, alimentación y contacto de las fotocélulas. |
| 1 – amarillo | Se enciende cuando el contacto NC 1–2 está abierto. STOP y su configuración. |
| 3P – amarillo | Se enciende cuando el contacto NO 2–3P está cerrado; si permanece encendido, comprobar que no haya una orden atascada. |
| 7 – amarillo | Se enciende cuando el contacto NO 2–7 está cerrado; comprobar el botón/interruptor. |
| PRG – rojo | Programación, espera del cierre automático o avería. El significado depende del procedimiento en curso. |
| PWR – verde | Alimentación de la placa. Si no se enciende, comprobar la alimentación y los fusibles. |
| Síntoma | Comprobación / solución |
|---|---|
| 4 pitidos durante el aprendizaje | Comprobar el aprendizaje, el sentido, los finales de carrera, el movimiento libre y el encoder. |
| 4 pitidos durante el emparejamiento | El transmisor ya está memorizado; no es una confirmación de una nueva memorización. |
| 4 pitidos en la posición parcial | Elegir otra posición parcial permitida. |
| No se mueve | Comprobar la alimentación, que el accionamiento esté desbloqueado, STOP, CX activado, la prueba TS y que no haya órdenes mantenidas. |
| Abre, pero no cierra | Comprobar las fotocélulas y su contacto NC; si es automático, comprobar también su activación y el valor A.C.T. memorizado. |
Fusibles ZN6
| Circuito | Fusible rápido |
|---|---|
| Red LINE | 1,6 A-F |
| Accesorios | 2 A-F |
Compruebe los fusibles sin alimentación. Utilice el mismo valor y el mismo tipo rápido; instalar un fusible de mayor valor o sustituirlo repetidamente sin eliminar el cortocircuito no es una reparación.
Mantenimiento y servicio
Compruebe regularmente que el carril y la cremallera estén limpios, que el movimiento manual sea suave, que el accionamiento esté bien fijado, los topes de fin de carrera, el estado de los cables, el desbloqueo, las fotocélulas y los demás dispositivos de seguridad. Compruebe periódicamente la limpieza del carril y de la cremallera, la suavidad del movimiento manual, la fijación del accionamiento, los topes de activación, el estado de los cables, el desbloqueo, las fotocélulas y los demás dispositivos de seguridad. Antes de limpiar o intervenir, desconecte la alimentación de red y cualquier batería de respaldo. En caso de daños, ruidos inusuales o vibraciones, detenga el funcionamiento y haga que se elimine la causa.
Aumentar la sensibilidad SENS. no sustituye la reparación mecánica; los valores de los trimmers deben guardarse mediante DIP 2,3,4,5 y P1. Después del servicio, vuelva a comprobar todo el recorrido, las fuerzas y los dispositivos de protección.

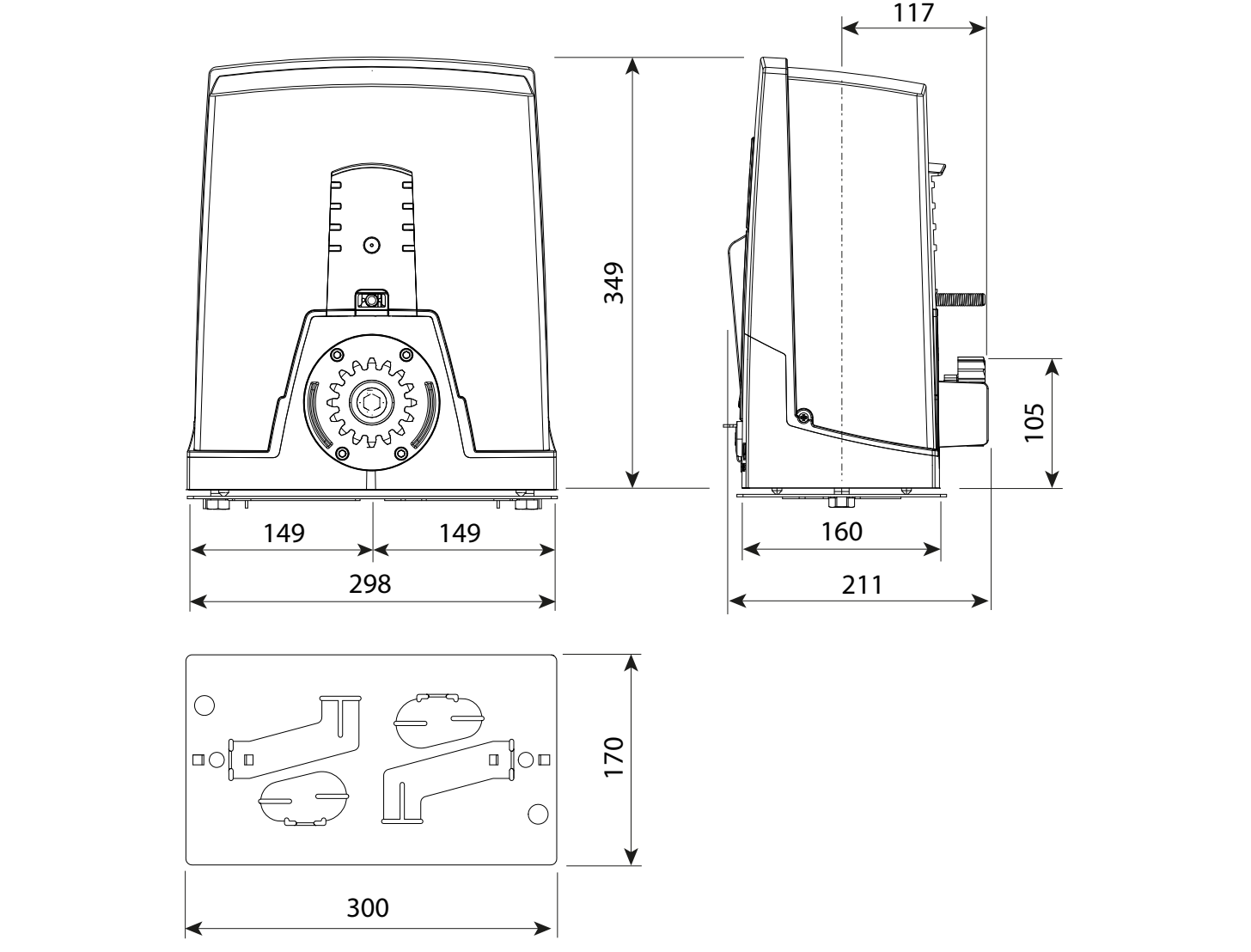

Características técnicas BXL04AGS
| Parámetro | Valor |
|---|---|
| Peso máximo de la hoja | 400 kg |
| Longitud máxima de la hoja | 10 m |
| Alimentación del accionamiento – red | 230 V AC, 50/60 Hz |
| Alimentación del motor | 24 V DC |
| Potencia | 150 W |
| Consumo máximo | 7 A |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +55 °C |
| Funcionamiento | Ciclo de trabajo del 50 %; no indica el número de ciclos por hora. |
| Consumo en espera | 7,4 W |
| Clase de protección | I |
| Piñón / finales de carrera | Módulo 4 / mecánicos |
| Control de la versión indicada | ZN6, DIP + trimmers + P1 |
| Peso del accionamiento solo | 7,7 kg |
