Kit de accionamiento para puerta corredera de hasta 400 kg CAME BX704, 801MS-0020 (D)
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
621,07 € con IVA
| Peso |
|---|
| 16 kg |
Descripción del producto Kit de accionamiento para puerta corredera de hasta 400 kg CAME BX704, 801MS-0020 (D)
Motor CAME BX704AGS está destinado a puertas correderas con un peso de hasta 400 kg y una longitud de hoja de hasta 14 m. Dispone de un interruptor de parada electromecánico. El motor es noreversible. Características técnicas detalladas ». Manual para descargar ».
CAME BX704AGS y cuadro de control ZBX7N
El kit incluye un motor para puerta corredera de hasta 400 kg con finales de carrera mecánicos. El motor y la alimentación son de 230 V CA; los accesorios se alimentan desde una salida independiente de 24 V CA. El encoder integrado permite memorizar el recorrido, detectar obstáculos y ajustar la desaceleración.
Antes de realizar ajustes, compruebe el modelo exacto del motor, la identificación ZBX7N de la placa y la versión del firmware en H1. La tabla siguiente corresponde a una versión anterior del cuadro de control, con las opciones F8 0 = apertura parcial / 1 = apertura. La coincidencia de F8 por sí sola no confirma que coincida toda la versión. Incluso las placas con el mismo nombre y las mismas opciones F8 pueden tener un comportamiento distinto de la memoria o especificaciones técnicas diferentes. Antes de cambiar los ajustes, compare la configuración y el procedimiento con el manual suministrado con la placa concreta. Si F8 ofrece las opciones 1/2, no utilice los números ni los valores de fábrica indicados a continuación. No confunda los motores con alimentación de red de 230 V con los modelos de 24 V.
La instalación, la conexión a la red, el ajuste de fuerzas y las pruebas de seguridad deben ser realizados por un técnico cualificado. Desconecte la alimentación antes de manipular los bornes o las tarjetas enchufables. El motor no debe sustituir los topes mecánicos que falten ni compensar una mecánica defectuosa de la puerta.

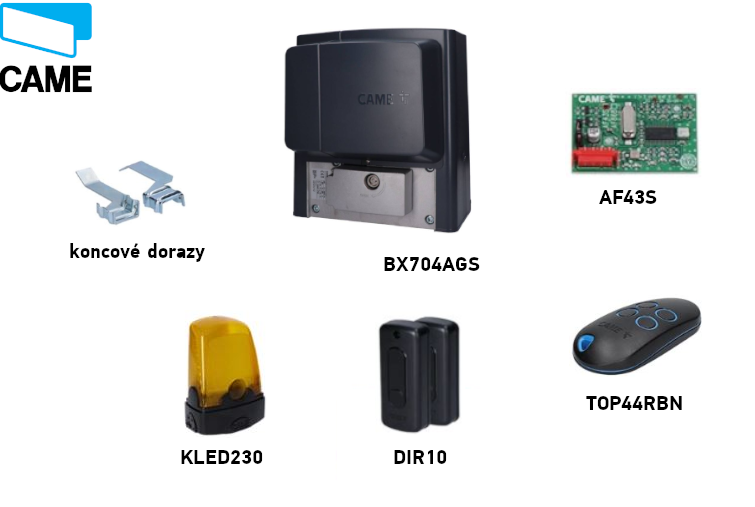

Contenido del kit
Motor BX704AGS con cuadro ZBX7N integrado, topes de final de carrera para la conmutación, tarjeta de radio AF43S, mando a distancia TOP44RBN, un par de fotocélulas DIR10 y una luz intermitente KLED230. La cremallera se selecciona según la puerta; no está incluida en el equipamiento de este kit.
Kit CAME BX704
| Característica | CAME BX704AGS |
|---|---|
| Kit |  BX704 – hasta 400 kg |
| Peso de la hoja | máx. 400 kg |
| Longitud de la hoja | máx. 14 m |
| Motor y placa | 230 V CA / ZBX7N |
| Finales de carrera | mecánicos |
| Equipamiento | AF43S, TOP44RBN, DIR10, KLED230 |
Elija el motor según el peso y la longitud reales, la resistencia al movimiento y el número de ciclos; el peso por sí solo no basta.
Accesorios: cuáles, por qué y tipo
| Qué | Por qué | Tipo |
|---|---|---|
| Fotocélulas | Protección de la zona de paso durante el cierre. |
|
| Mando a distancia | Orden para el recorrido completo o parcial. |
|
| Tarjeta de radio | Recepción de la señal del mando. |
|
| Luz intermitente | Avisa del movimiento de la puerta. |
|
| Cremallera | Transmite el movimiento a la hoja. |
|
| Pulsador / selector de llave | Control local o apertura parcial. |
|
| Banda de seguridad | Protección contra aplastamientos en zonas peligrosas. |
|
| Interfaz serie | Conexión de dos motores o comunicación CRP. |
|
Selección del motor y carga
El peso máximo de la hoja es de 400 kg, la longitud máxima es de 14 m. Una vez desbloqueada, la puerta debe deslizarse suavemente por todo el recorrido y disponer de topes mecánicos en ambos sentidos. Si hay golpes, atascos o una resistencia excesiva, repare primero las guías y la mecánica.

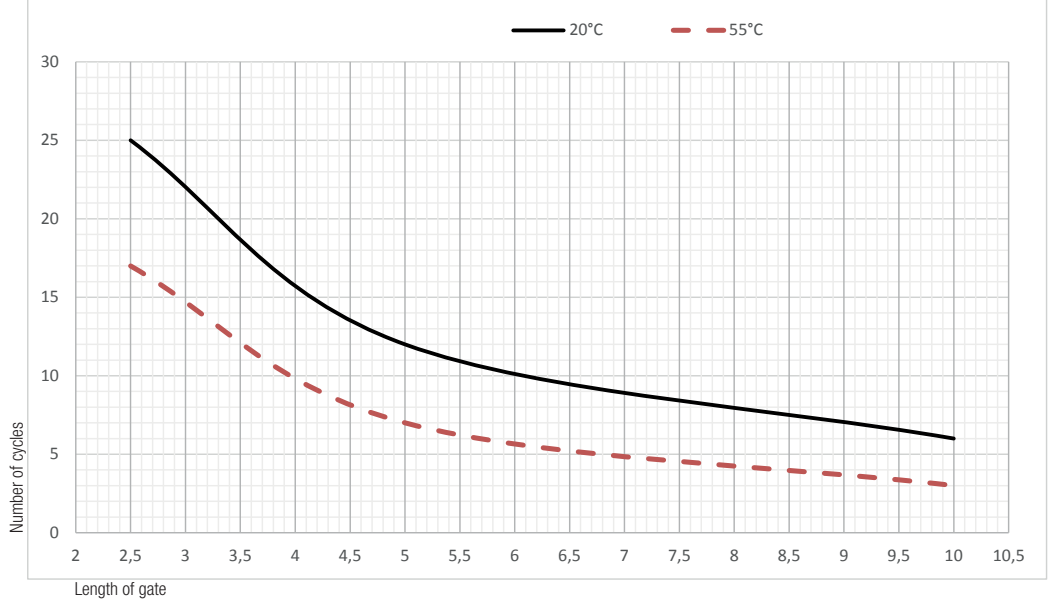

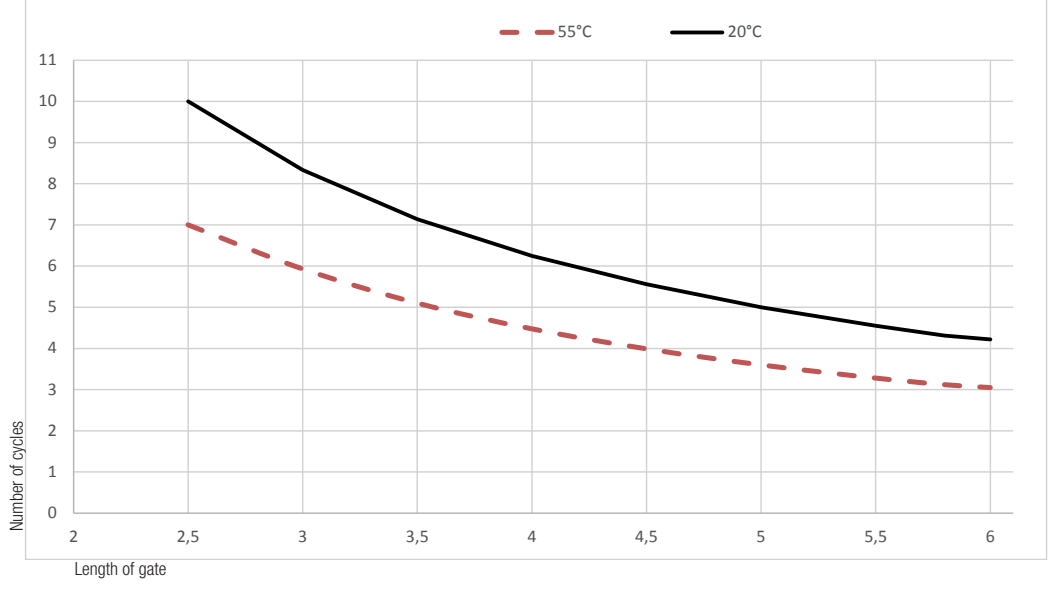

17 ciclos por hora y 6 ciclos consecutivos se aplica a una longitud de hoja de referencia de 4 m, una temperatura de 20 °C y una puerta correctamente instalada, sin rozamiento adicional. No son valores aplicables a todas las longitudes de hasta 14 m. Con hojas más largas y temperaturas más altas, el número de ciclos permitido se reduce según los gráficos originales.
No prolongue los gráficos estimando valores más allá del último punto mostrado. El número de ciclos por hora es un límite de funcionamiento, no una garantía de vida útil.

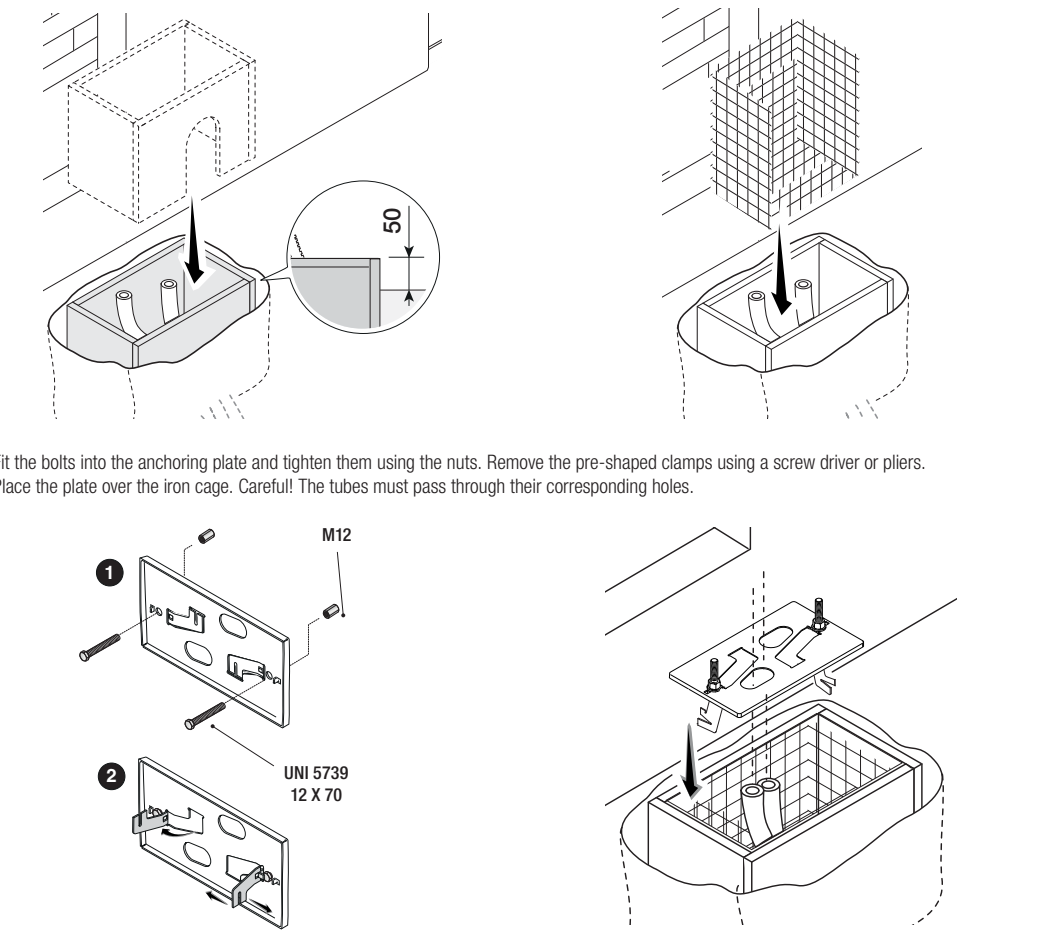

Montaje del motor y cableado
- Compruebe la estabilidad de la hoja, los rodillos, el raíl o la guía, el movimiento fluido y los topes mecánicos firmes. Proteja los puntos peligrosos del piñón y la cremallera.

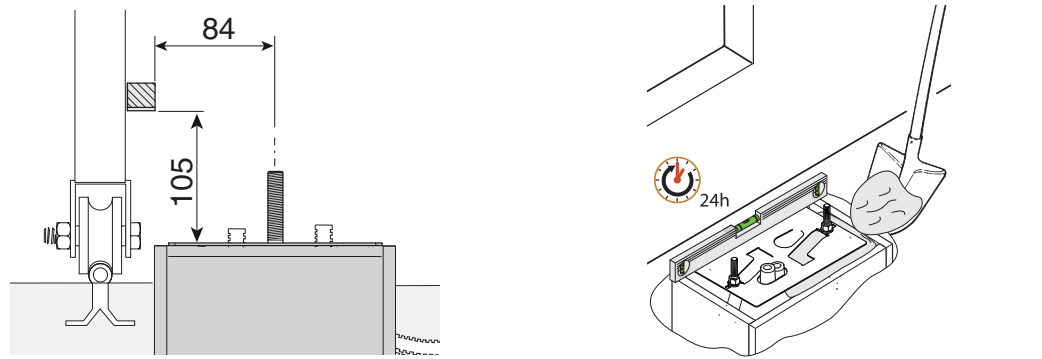

- Elija una base firme, protegida contra impactos y salpicaduras directas. Prepare los tubos de protección; se recomienda Ø 40 mm para el motor y Ø 25 mm para los accesorios.
- El encofrado de la cimentación debe ser más grande que la placa de anclaje y sobresalir 50 mm del suelo. Añada armadura de acero. Fije los pernos M12 a la placa y pase los tubos de protección por sus orificios.
- Si ya existe una cremallera, respete la dimensión original de 84 / 105 mm. Nivele la placa y fíjela con hormigón; espere al menos 24 horas a que fragüe.
- Deje que los cables sobresalgan aproximadamente 600 mm. Retire las cubiertas, coloque el motor sobre la placa y elévelo 5–10 mm con las patas ajustables antes de nivelarlo por primera vez, para dejar margen de ajuste.
Secciones mínimas recomendadas
| Tendido | Menos de 20 m | Más de 20 y menos de 30 m |
|---|---|---|
| Alimentación de 230 V AC, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Luz intermitente | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Contacto de control | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocélula TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocélula RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Para el cableado exterior de red se utiliza H05RN-F y para el interior, H05VV-F; para el cableado de baja tensión de hasta 48 V, FROR 20-22 II según corresponda. Antena: RG58, longitud recomendada: 5 m como máximo. Conexión en serie: UTP CAT5, 1 000 m como máximo. Para otras distancias, varios consumos o un cable de prueba, añada los conductores y la sección necesarios según el consumo real y la conexión.
Pase los cables por prensaestopas separados; no deben tocar el motor ni el transformador. La alimentación de red debe disponer de un dispositivo de desconexión bipolar adecuado y de un conductor de protección PE.

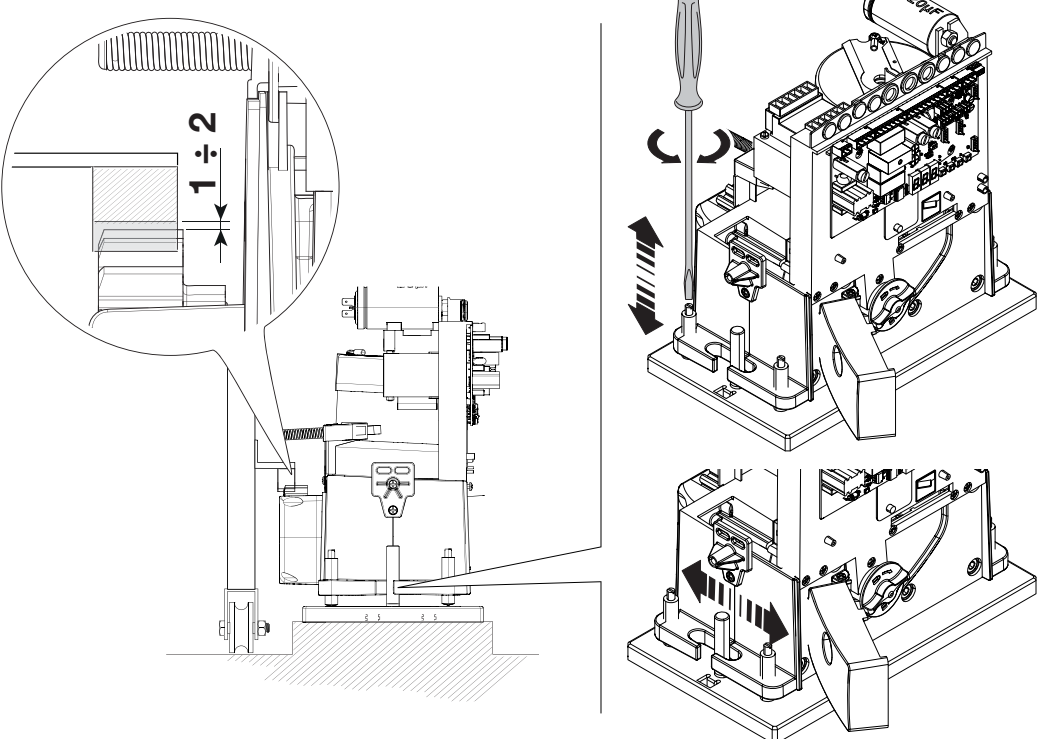

Cremallera, holgura y posiciones finales

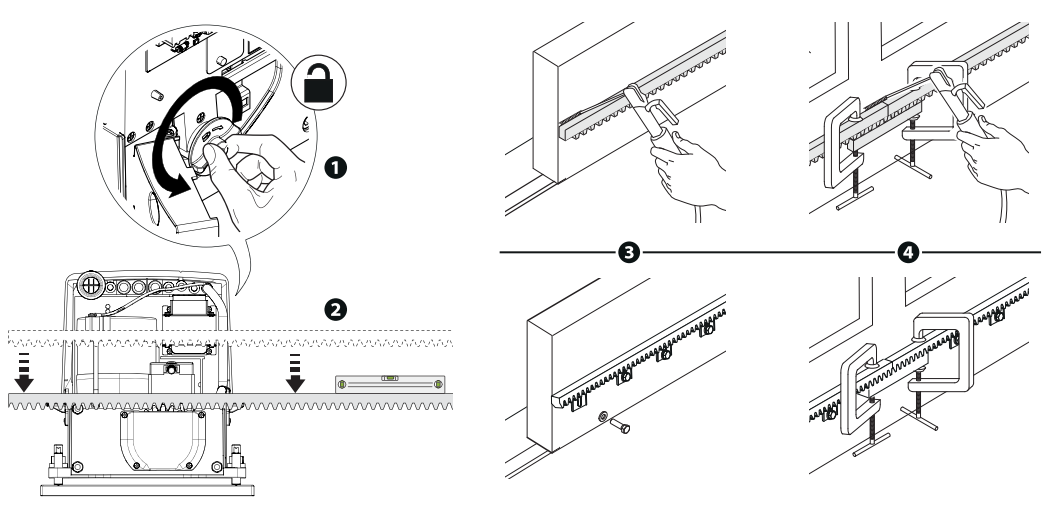

- Desbloquee el motor. Fije la cremallera de módulo 4 a la puerta a lo largo de todo su recorrido. Al unir las piezas, alinee los dientes con un tramo auxiliar de cremallera colocado bajo la unión.
- Recorra manualmente todo el recorrido. Ajuste la altura con las patas y la posición lateral mediante los orificios de anclaje; deje entre la cremallera y el piñón una holgura de 1–2 mm. El peso de la hoja no debe recaer sobre el motor.
- Una vez nivelado, apriete firmemente la fijación del motor.

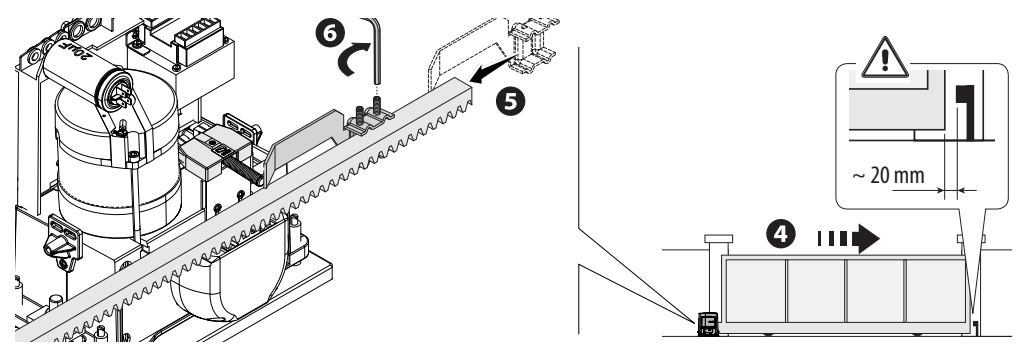

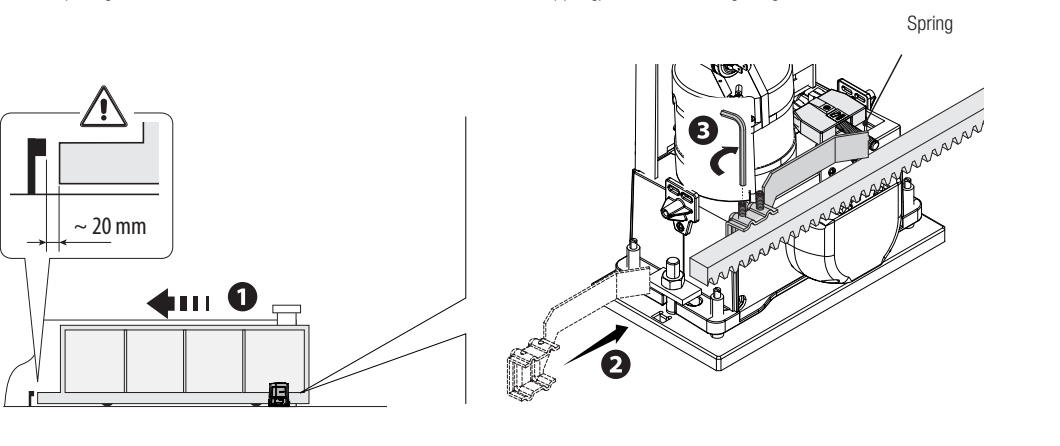

- Abra la puerta manualmente. Desplace el tope de fin de carrera de apertura por la cremallera hasta que se active el muelle del microinterruptor y fíjelo.
- Ajuste del mismo modo el tope de fin de carrera de cierre. Según el detalle dimensional, deje aproximadamente 20 mm. Compruebe ambos sentidos y vuelva a bloquear el motor.

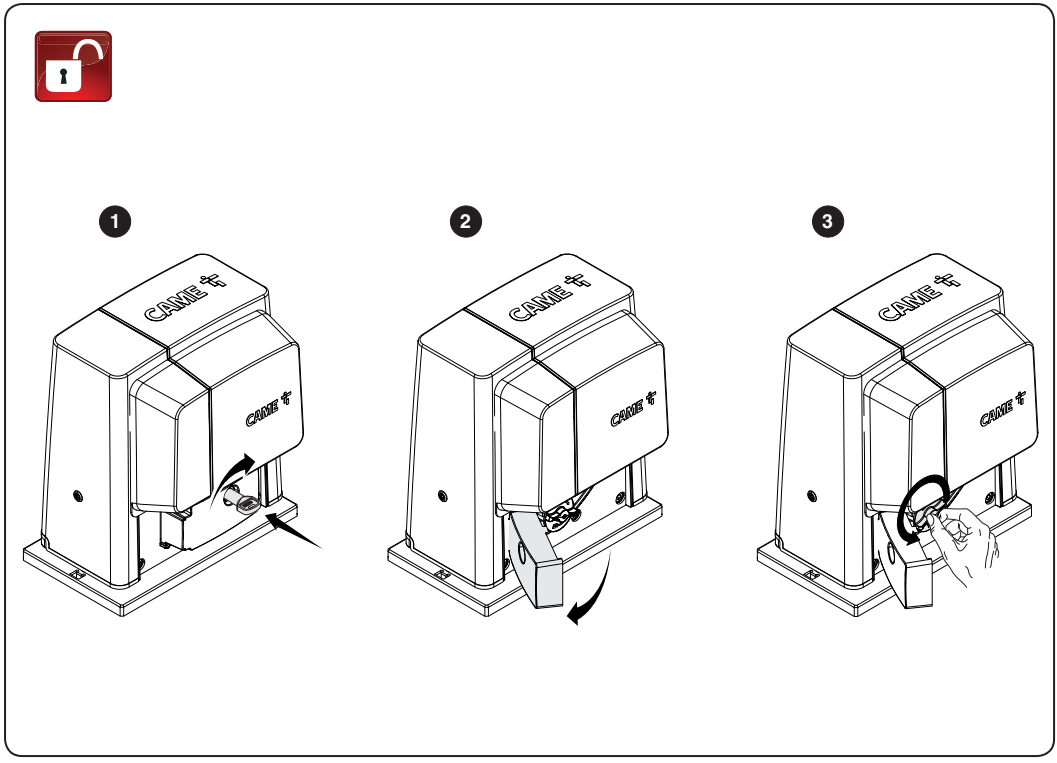

Desbloqueo manual en caso de corte del suministro eléctrico
- Desconecte la alimentación y asegure la hoja para evitar que se mueva sola.
- Abra la tapa de la cerradura, introduzca la llave y desbloquee la puerta de desbloqueo.
- Abata la puerta y gire el mando de desbloqueo dentro del espacio abierto, en el sentido indicado por la flecha de la imagen. A continuación, podrá deslizar la puerta manualmente.

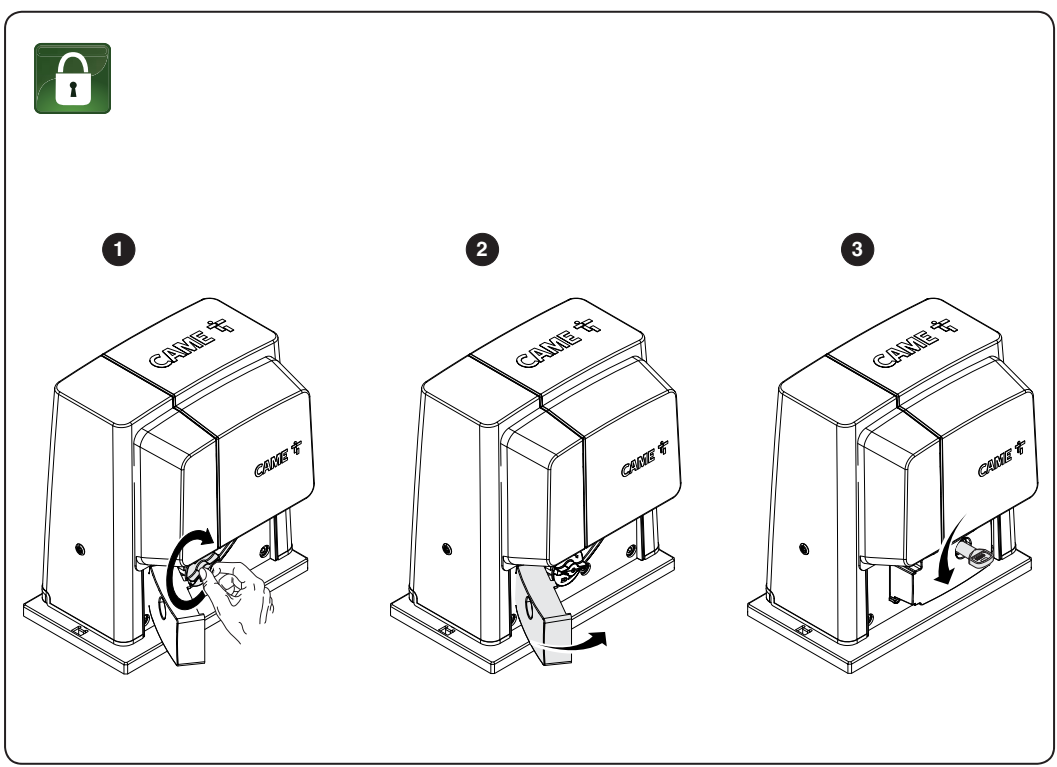

- Para volver al estado bloqueado, gire el mando hacia atrás como se muestra en la imagen, cierre la puerta, bloquéela con la llave y cierre la tapa de la cerradura.
- Compruebe que el motor esté bloqueado antes de restablecer la alimentación. Si la puerta queda abierta, puede aparecer el error E8.
Orientación de la placa ZBX7N y bornes

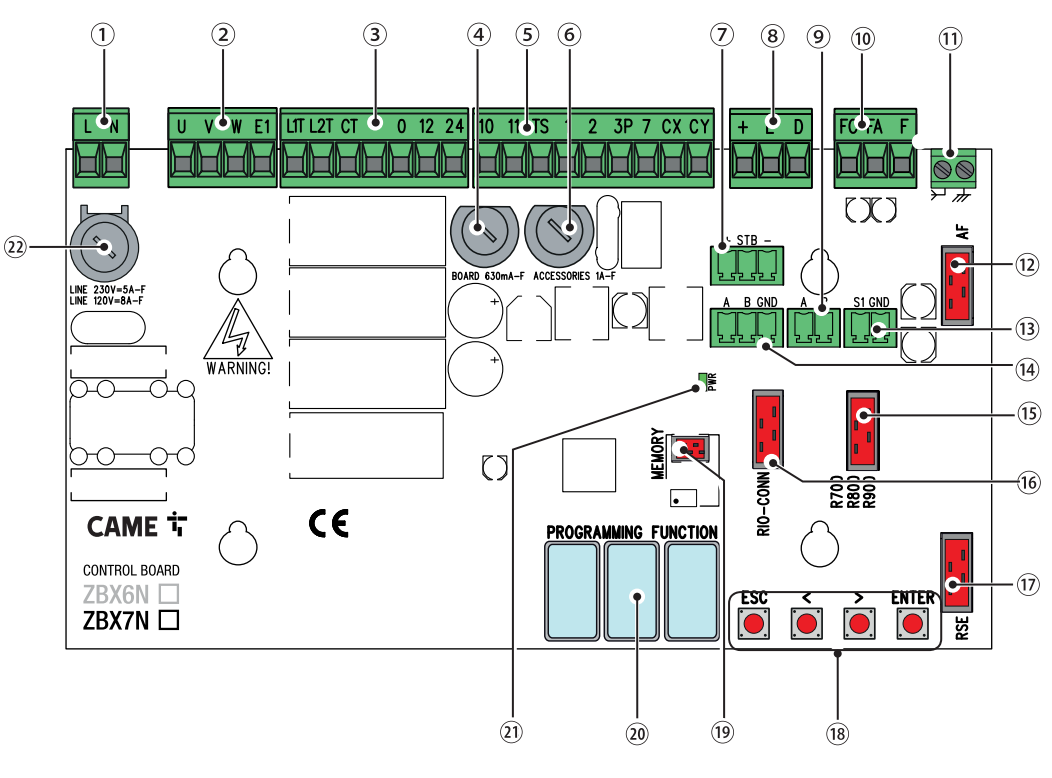

En la imagen, la placa está orientada con las regletas de bornes arriba y los botones ESC / < / > / ENTER abajo a la derecha. La pantalla está en la parte inferior; PWR indica que hay alimentación. Los números dentro de los círculos identifican las partes de la placa, no los números de los bornes eléctricos.
| Posición en la imagen | Parte de la placa |
|---|---|
| 1 / 2 / 3 | Alimentación de red / motor / transformador. |
| 4 / 6 / 22 | Fusible de la placa / de los accesorios / fusible de red. |
| 5 | Entradas de control y seguridad. |
| 7 | RGP1: + / STB / −, módulo de ahorro energético; no es una entrada para batería. |
| 8 / 10 / 11 | Encoder / interruptores mecánicos de fin de carrera / antena. |
| 9 / 13 / 15 | Bornes del teclado / transpondedor; toma para el decodificador R700 o R800. |
| 12 | Tarjeta de radio AF. |
| 14 / 17 | Bornes serie A/B/GND / toma RSE. |
| 16 | Toma RIO-CONN para RIOCN8WS. |
| 18 / 19 / 20 / 21 | Botones de programación / Memory Roll / pantalla / LED PWR. |

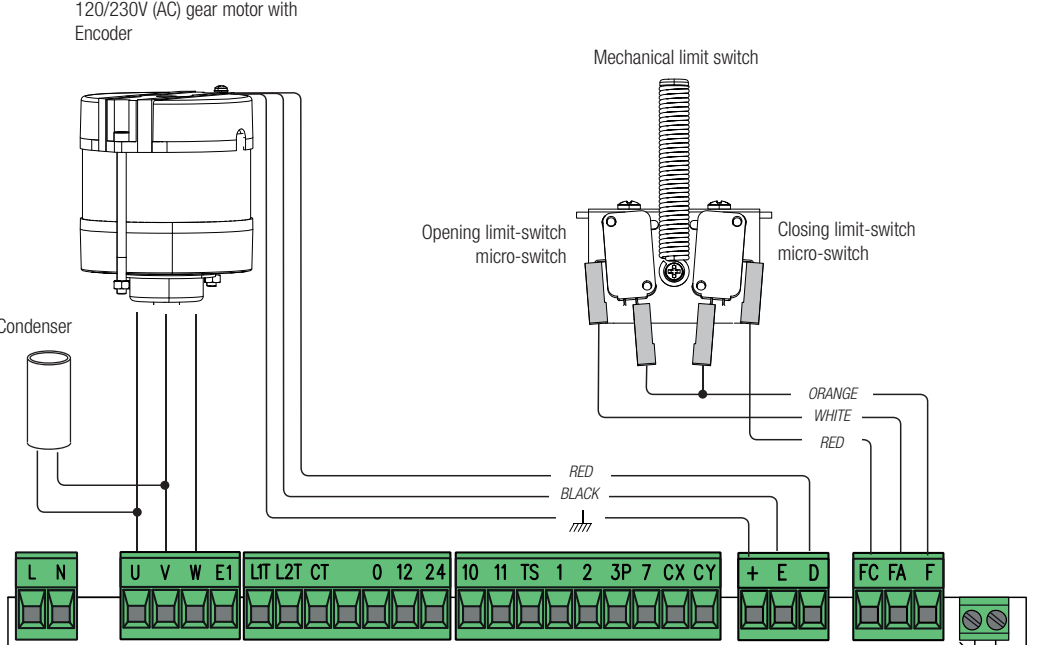

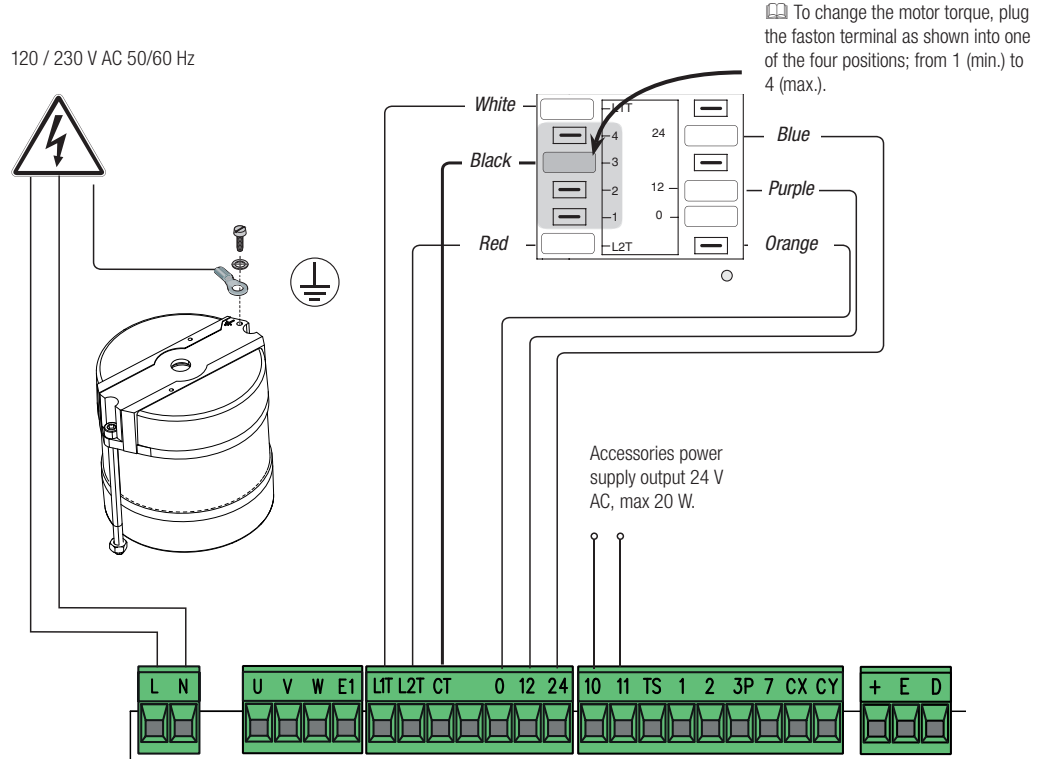

Alimentación, motor y encoder
| Bornes | Conexión y límite |
|---|---|
| L / N / PE | L = fase, N = conductor neutro; 230 V AC, 50/60 Hz. Conecte el conductor de protección PE al punto de tierra marcado. No se trata de +/−. |
| U / V / W | Cableado del motor y condensador de fábrica; motor de 230 V AC. No utiliza polaridad de corriente continua. Para seleccionar el sentido, utilice F54; no cambie el cableado por intuición. |
| + / E / D | Codificador – cableado de fábrica: + = cable rojo, E = cable negro, D = blindaje, según la imagen original. Al volver a conectarlo, respete las marcas y el cableado original; no asigne otra función a E o D basándose en el color del cable. Estos bornes no alimentan las fotocélulas; no conecte aquí una fuente de alimentación externa. |
| FC / FA / F | FC = final de carrera de cierre; FA = final de carrera de apertura; F = cable común. No confunda el cableado de fábrica con la alimentación de los accesorios. |
| 10 / 11 | 24 V CA, máximo 20 W para accesorios. Con corriente alterna no hay positivo ni negativo. |
| TS | Terminal de prueba para fotocélulas; se utiliza con F5 y con un esquema de prueba específico. No es una salida de alimentación permanente de repuesto. |

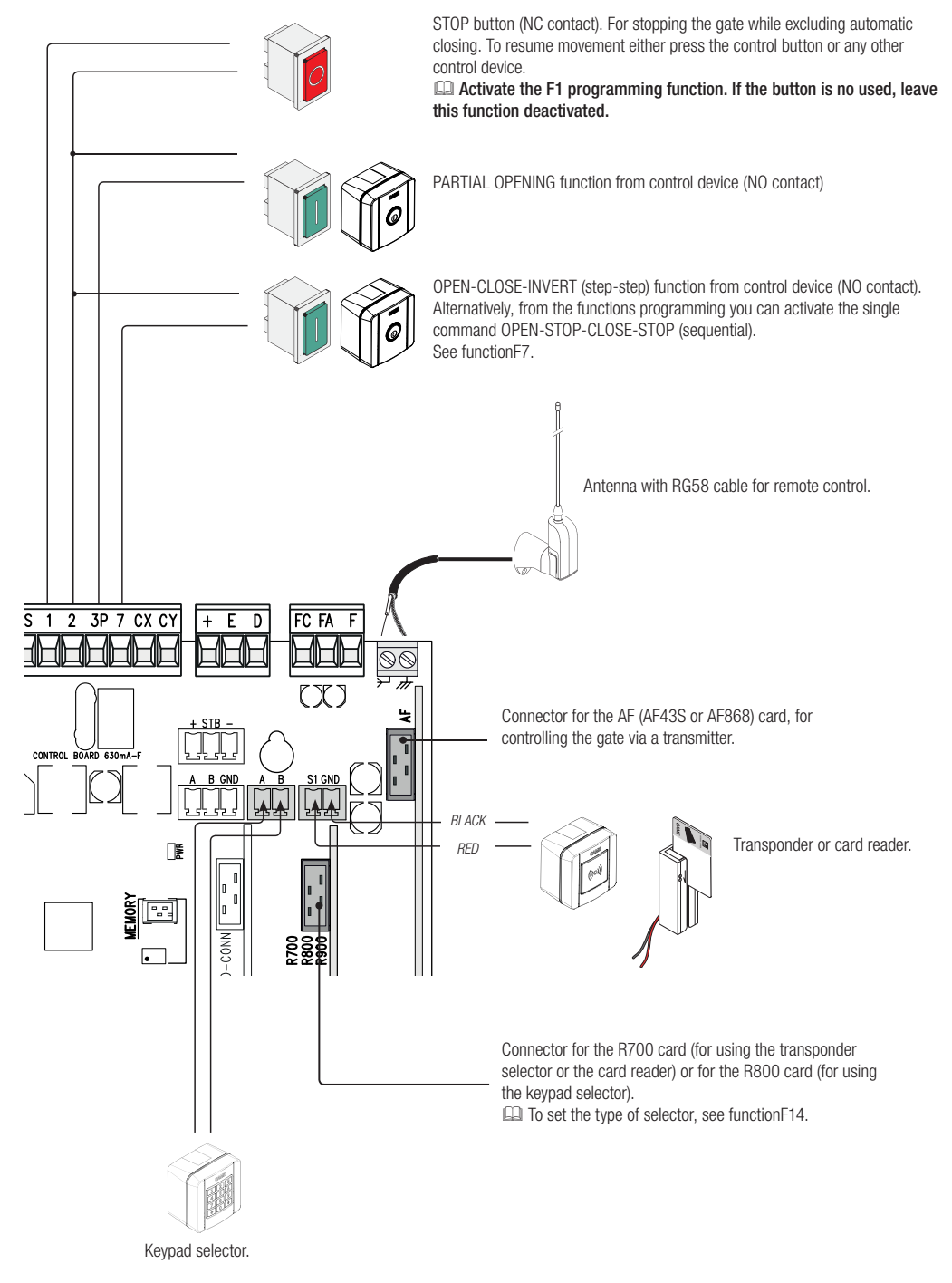

Pulsadores, STOP y entradas de seguridad
| Entrada | Contacto / uso |
|---|---|
| 1–2 | STOP con contacto libre de potencial NC, activar F1. Al abrirse el contacto, el sistema se detiene y se impide el cierre automático; para continuar, se necesita una nueva orden. |
| 2–7 | Contacto libre de potencial NO; orden según F7. Con F6 = ON, es una orden de cierre mantenida. |
| 2–3P | Contacto libre de potencial NO; apertura parcial o total según F8. Con F6 = ON, es una orden de apertura mantenida. |
| 2–CX / 2–CY | Contacto de seguridad NC, respuesta según F2/F3. El contacto no tiene polaridad; no le conecte tensión externa. |
| A / B – teclado | Selector de código con decodificador R800; seleccionar F14 = 1. |
| S1 / GND | Transpondedor o lector con R700; seleccionar F14 = 0. En la imagen original, el cable rojo está conectado a S1 y el negro a GND. |
| Antena | RG58: el conductor central al borne de señal de antena y el blindaje al borne con el símbolo de blindaje. |
NO significa abierto en reposo; NC, cerrado en reposo. El borne común del contacto es COM/C. Para una orden normal, no conecte 230 V de red a las entradas 2–7 o 2–3P. Desactive las entradas STOP no utilizadas mediante F1; las entradas CX/CY no utilizadas, mediante F2/F3. No desactive una entrada de seguridad conectada como solución a una avería.

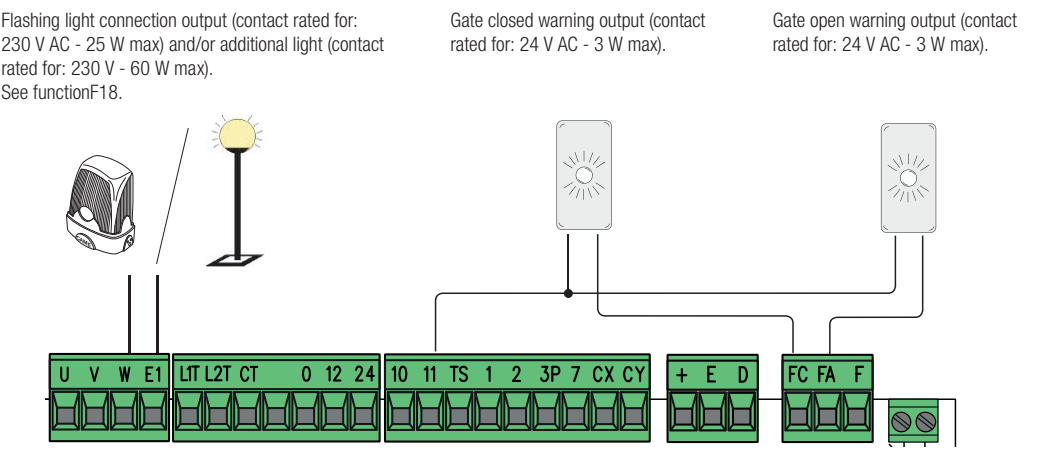

Luz intermitente e indicadores de estado
| Salida | Tensión / potencia / modo |
|---|---|
| W–E1 | KLED230: 230 V CA, límite de salida de 25 W, F18 = OFF. Para iluminación durante el ciclo 230 V CA, máximo 60 W, F18 = 1 y F19 activado. CA sin +/−; no conecte aquí una luz intermitente de 24 V. |
| 11–FA | Indicador de puerta abierta: 24 V CA, máximo 3 W, sin +/−. |
| 11–FC | Indicador de puerta cerrada: 24 V CA, máximo 3 W, sin +/−. |

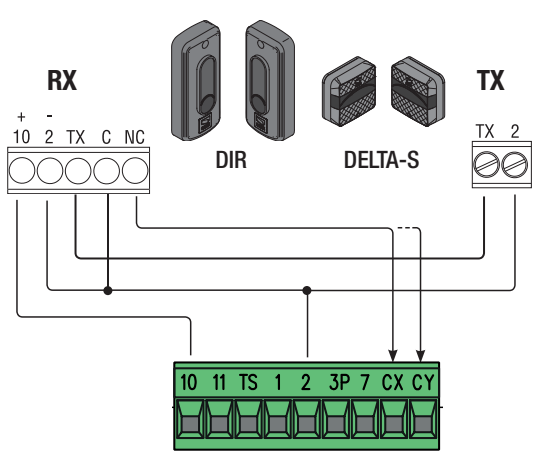

Fotocélulas CAME DIR10
DIR10 son un transmisor TX y un receptor RX sincronizados, con un alcance de 10 m. Para esta conexión, ajuste las fotocélulas a 24 V; la alimentación es de 24 V CA. El consumo del par es de 60 mA a 24 V CA. En el esquema original, los bornes RX 10 y TX TX están marcados con +, y los bornes 2, con −; al alimentarlos desde la placa, se trata de CA sin polaridad de corriente continua. Respete la conexión de sincronización TX específica, no solo el par de cables de alimentación.
| Borne DIR10 | Conexión estándar | Conexión con prueba |
|---|---|---|
| RX 10 (marca +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (marca −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (marca +) | Conectar TX entre RX y el transmisor | La misma conexión |
| TX 2 (marca −) | ZBX7N 2 | ZBX7N TS |
| RX C – contacto común | ZBX7N 2 | ZBX7N 11 |
| RX NC – contacto de seguridad | ZBX7N CX, o CY | ZBX7N CX, o CY |
| Funciones | F2 = C1 (en CX), F5 = OFF | F2 = C1 (en CX), F5 = 1 |
| Para la entrada CY | F3 = respuesta seleccionada | F3 = respuesta seleccionada; F5 = 2, o 4 si se prueban CX y CY |
Con C1, si el contacto se abre durante el cierre, la puerta se abre. C2 provoca el cierre durante la apertura; C3 detiene el movimiento y, a continuación, se produce el cierre automático; solo está disponible con F19 activado. C4 detiene el movimiento y, una vez retirada la obstrucción, se reanuda. Seleccione la respuesta en función de la zona protegida. Una vez conectadas, compruebe su funcionamiento interrumpiendo el haz durante el movimiento correspondiente.

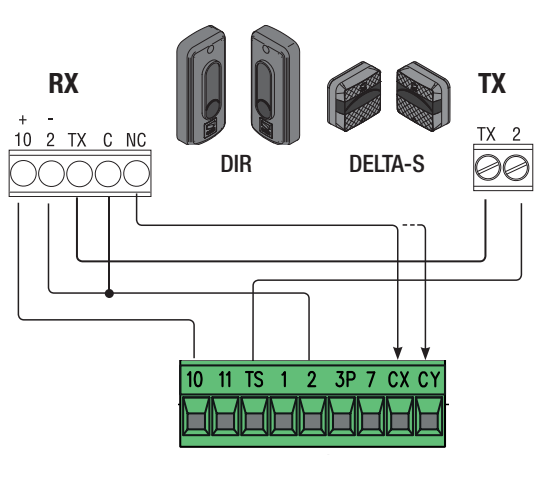

La prueba no es solo una opción del menú. Primero conecte los terminales según el esquema de prueba y después active F5. Si la prueba falla, la placa no ejecutará la orden y mostrará E4. DELTA tiene bornes distintos; no utilice en este modelo el esquema de conexiones de DIR10.

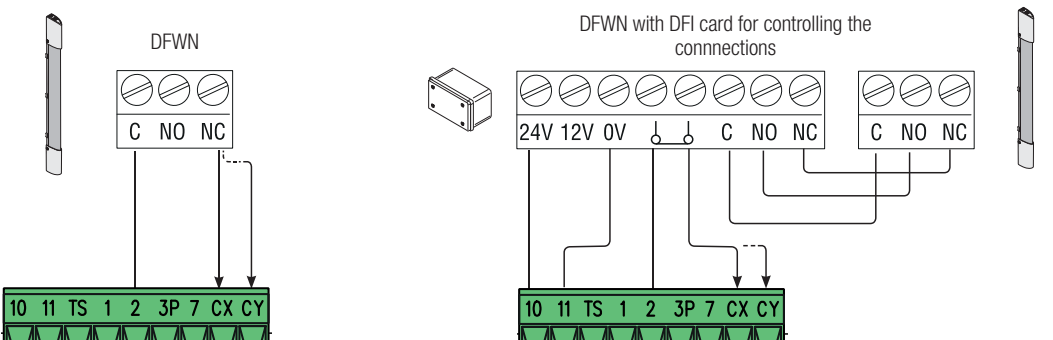

Bandas de seguridad
Conecte el borde DFWN con contacto libre de potencial NC entre 2 y CX/CY y seleccione C7 o C8. Para la interfaz DFI, utilice la alimentación y los contactos independientes indicados a continuación; el borde con contacto NC no se alimenta de esta manera. Las opciones r7/r8 están destinadas al borde resistivo correspondiente de 8,2 kΩ, no a cualquier contacto. El tipo concreto, la ubicación y la fuerza resultante deben comprobarse mediante una prueba de seguridad.
| Borne del DFI original | ZBX7N / borde de seguridad |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. La alimentación en este esquema es 24 V AC, sin polaridad de corriente continua +/−; el borne 12V queda libre. El límite total de potencia de salida para accesorios en 10–11 es de 20 W. |
| Par de bornes con símbolo de contacto | En la imagen original, justo a la derecha de 0V: izquierda → ZBX7N 2, derecha → CX o CY. El contacto de seguridad libre de potencial no tiene polaridad; ajuste la respuesta mediante F2/F3. |
| C / NO / NC | Conecte los bornes homónimos del DFI a los bornes C / NO / NC del borde DFWN, tal como se muestra en la imagen. No los confunda con el par independiente de bornes de contacto de salida hacia la placa. |
Primera puesta en marcha
- Compruebe los topes mecánicos, los finales de carrera, que el accionamiento esté bien bloqueado, la protección de los cables y las conexiones de seguridad.
- Conecte la alimentación; compruebe el LED PWR y el funcionamiento de la pantalla. En A1, compruebe 1 = BX704AGS.
- Ajuste F54 según el sentido real del desplazamiento y F1 según el STOP conectado. Configure CX/CY y, si procede, la prueba F5. Para el aprendizaje, deje F11 = ON.
- Ejecute A3 – aprendizaje del recorrido.
- Configure solo las funciones de funcionamiento necesarias, añada los mandos y pruebe todo el recorrido, la apertura parcial, el STOP, las fotocélulas, los bordes de seguridad y la luz intermitente.
La primera maniobra normal tras conectar la alimentación es la apertura. En esta fase, espere a que se abra por completo; el cierre no está disponible. La calibración A3 tiene su propia secuencia, indicada a continuación. Si se producen ruidos o vibraciones inusuales, o el sentido del movimiento es incorrecto, pulse ESC/STOP inmediatamente y elimine la causa.

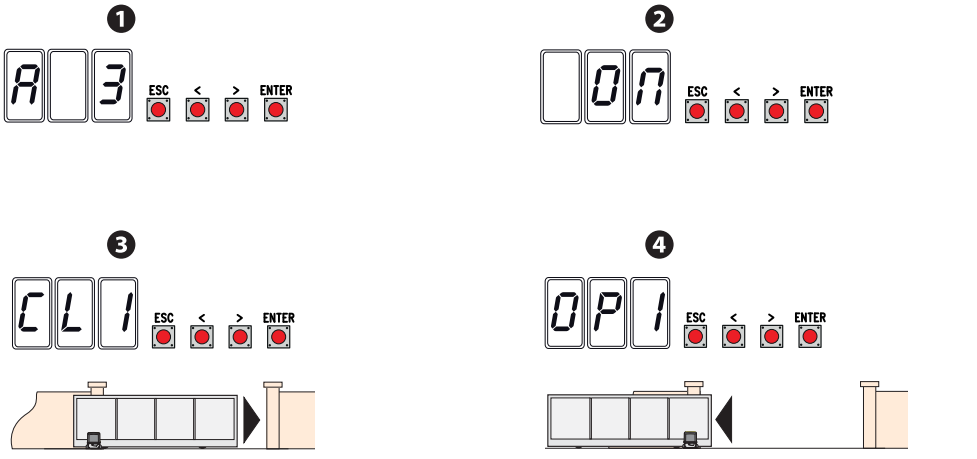

A3 – aprendizaje automático del recorrido
Requisitos previos: F11 = ON, A1 y F54 correctos, finales de carrera ajustados, ambos topes mecánicos fijos instalados y la hoja aproximadamente a mitad del recorrido. Tras desplazarla manualmente, vuelva a bloquear el accionamiento. Asegúrese de que todo el recorrido esté despejado.
Durante la calibración, los dispositivos de seguridad están desactivados. El técnico debe supervisar directamente todo el movimiento e impedir que las personas entren en la zona de la puerta.
- Mantenga pulsado ENTER durante al menos 1 s, seleccione A3 con las flechas y confirme con ENTER.
- Seleccione ON y confirme con ENTER.
- La puerta primero se cierra hasta la posición final; la pantalla muestra CL1.
- A continuación, se abre hasta la posición final; la pantalla muestra OP1. No invada el recorrido.
- Al terminar, compruebe el ciclo completo, la parada y la respuesta seleccionada de cada dispositivo de seguridad. Si aparece E1 o E2, resuelva la causa según la diagnosis y repita la calibración solo después de solucionar el problema.

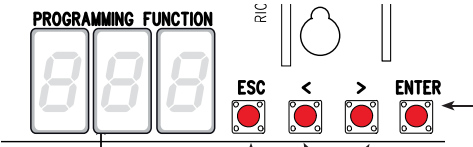

Programación mediante la pantalla
Realice los ajustes con el accionamiento parado. Mantenga pulsado ENTER durante al menos 1 segundo, seleccione la función con las flechas </> y pulse ENTER para abrir su valor. Cambie el valor con las flechas y pulse ENTER para confirmarlo y guardarlo. ESC cancela los cambios sin confirmar y sale del menú; también se sale del menú tras 10 segundos de inactividad. No considere guardado un cambio que no haya confirmado.
Fuera del menú, durante la prueba las flechas sirven para mover la puerta y ESC para detenerla. Compruebe los valores de programación y su confirmación en la pantalla. El LED PWR indica que hay alimentación.
Funciones F – ajustes completos
Los valores de fábrica para la versión ZBX7N indicada aparecen en negrita. La disponibilidad de una función depende de la tarjeta conectada, de que el encoder esté activado y de las funciones relacionadas. Anote el ajuste original antes de cambiarlo. No ajuste la sensibilidad F34/F35 ni el par de arranque basándose en el peso máximo; tras modificarlos, debe comprobar las fuerzas y la protección.
Usuarios y sistema U / A / H
Memorización de mandos a distancia
ZBX7N con tarjeta de radio AF43S 433,92 MHz gestiona hasta 250 usuarios. TOP44RBN utiliza Rolling Code en 433,92 MHz. La codificación correspondiente debe estar habilitada en el menú U4; no dé por compatible cualquier mando que funcione en la misma frecuencia.
Inserte o retire la tarjeta AF únicamente con la alimentación desconectada. Con U4 = 1 se permiten todos los códigos compatibles; U4 = 2 limita la recepción a Rolling Code. Antes de confirmar la selección de U4, tenga en cuenta que se borrará la memoria de radio: en esta versión anterior, al seleccionar la codificación se eliminan automáticamente los mandos a distancia guardados. Anote primero los usuarios y prepare su registro de nuevo; que F8 coincida no permite verificar por sí solo el funcionamiento de U4.

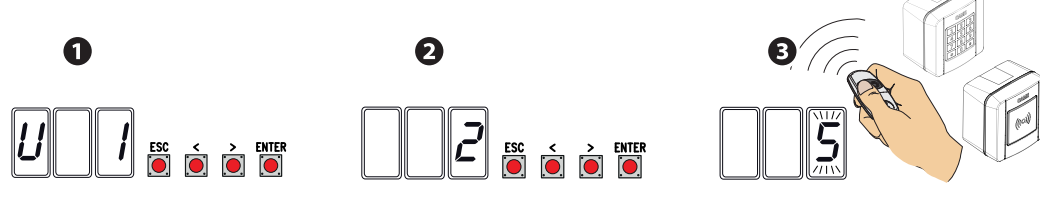

- Seleccione U1 en el menú y pulse ENTER.
- Seleccione el comando: 1 = abrir/cerrar; 2 = abrir–STOP–cerrar–STOP; 3 = solo abrir; 4 = apertura parcial.
- Confirme con ENTER. En la pantalla parpadeará durante unos segundos un número de usuario libre, del 1 al 250.
- Mientras parpadea, envíe el código con el botón deseado del mando a distancia. Anote la posición guardada; al salir del menú, compruebe el comando.
- Repita U1 para añadir otra función o usuario. Si aparece el error E15, compruebe la tarjeta, la frecuencia y la codificación.
Eliminar uno o todos los usuarios
Un usuario: U2 → ENTER → seleccione con las flechas el número guardado → ENTER. Texto CLr confirma la eliminación. Todos los usuarios: U3 → ENTER → ON → ENTER. U3 no equivale al restablecimiento de parámetros A4 ni a la calibración A3.
Restablecimiento de parámetros y transferencia de memoria
A4 – parámetros de fábrica
Antes del restablecimiento, anote A1, F54, los ajustes de las entradas de seguridad, el cierre automático y los datos de acceso. Seleccione A4, confirme con ENTER, elija ON y vuelva a confirmar con ENTER. A continuación, compruebe todos los parámetros necesarios, el estado de calibración y las funciones de seguridad. No dé por hecho que A4 elimina a todos los usuarios de radio; para eliminarlos, use U3.
F50 / F51 – Memory Roll
- Desconecte la alimentación e inserte Memory Roll en la ranura indicada.
- Tras encender el equipo, seleccione F50 = ON y confirme con ENTER; se guardarán los usuarios y la configuración.
- Antes de retirar la tarjeta e insertarla en otra placa compatible, vuelva a desconectar la alimentación.
- En la placa de destino, seleccione F51 = ON y confirme con ENTER. Compruebe que los ajustes transferidos se correspondan con el motor y la instalación concretos.
- Se recomienda retirar la tarjeta después de la transferencia, siempre con la alimentación desconectada.

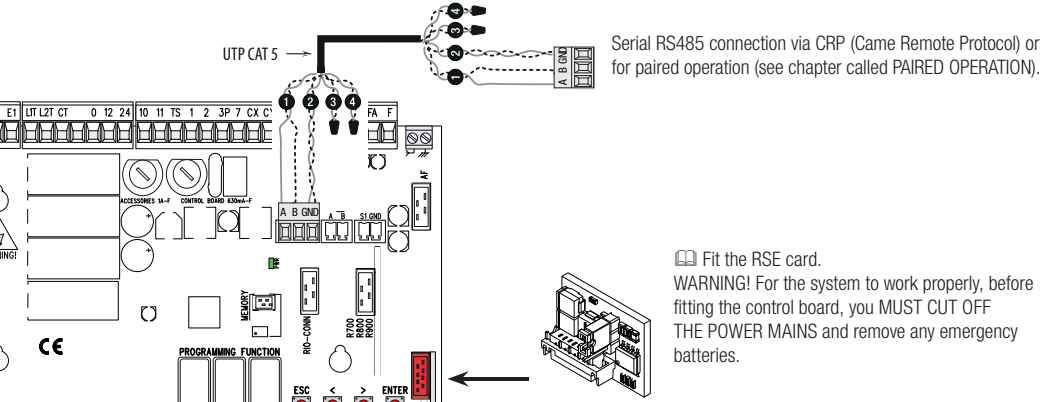

Dos motores MASTER / SLAVE
En de ambas placas Inserte la tarjeta RSE sin alimentación y conecte A–A, B–B y GND–GND mediante UTP CAT5. Conecte los mandos y los dispositivos de seguridad a MASTER. En MASTER, ajuste F49 = 1, el F54 correcto y F52 = ON, y confirme la transferencia; a continuación, ejecute A3. Guarde los usuarios en MASTER. En el modo sincronizado, los botones de programación de SLAVE están deshabilitados.
La orden habitual de abrir/cerrar o solo abrir controla ambas hojas; la orden de apertura parcial solo abre la hoja MASTER. La sincronización de dos motores no aumenta el límite de peso de una sola hoja. Para la comunicación CRP independiente, utilice los valores correspondientes de F49/F56/F63, no el modo MASTER/SLAVE.

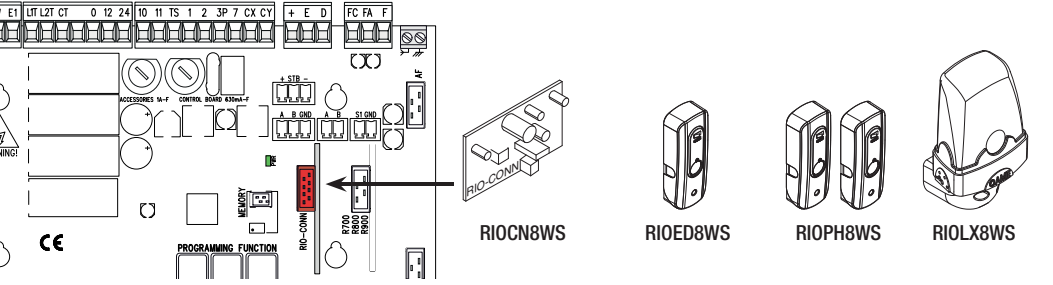

Dispositivos de seguridad inalámbricos RIO
Conecte el RIOCN8WS al RIO-CONN sin alimentación. Configure los bordes de seguridad RIOED8WS y las fotocélulas RIOPH8WS mediante los parámetros F65–F68 correspondientes y de acuerdo con su propio cableado; el RIOLX8WS se utiliza para la señalización inalámbrica. Sin configuración, la placa puede indicar E18; si hay una avería o interferencias en la conexión, indicará E17. No confunda el RIO-CONN con el conector AF para mandos a distancia.
Diagnóstico y resolución de averías
| Pantalla | Significado | Comprobación / solución |
|---|---|---|
| E1 | Error de calibración. | Compruebe los topes mecánicos y de fin de carrera, el movimiento libre, A1 y F54; después, repita A3. |
| E2 | Calibración / ajuste del encoder. | Compruebe primero si se ha completado correctamente el aprendizaje A3, y compruebe F11. E2 no es lo mismo que E3, que indica una avería del encoder. Si el aviso persiste tras un aprendizaje correcto, compruebe el cableado original del encoder y solicite asistencia técnica. |
| E3 | Avería del encoder. | Sin alimentación, compruebe el conector y los cables +/E/D; si están dañados, solicite asistencia técnica. No desactive la protección como sustituto de una reparación. |
| E4 | Error en la prueba de seguridad. | Compare el cableado real de TS, la alimentación y el contacto de las fotocélulas con F5 y F2/F3. |
| E7 | Tiempo de funcionamiento insuficiente. | Compruebe la resistencia a lo largo de todo el recorrido, las posiciones finales y la calibración. No aumente la fuerza si la puerta se atasca. |
| E8 | Tapa de desbloqueo abierta. | Bloquee el mecanismo y cierre la tapa; compruebe su detección. |
| E9 | Obstáculo durante el cierre. | Retire el obstáculo; compruebe manualmente la guía y la cremallera y, a continuación, F34/F35. |
| E10 | Obstáculo durante la apertura. | Retire el obstáculo de la trayectoria de apertura y compruebe la guía y el interruptor de fin de carrera; después, ajuste la sensibilidad. |
| E11 | Se ha alcanzado el número máximo de obstáculos detectados. | Compruebe si hay resistencia u obstáculos recurrentes a lo largo de todo el recorrido y revise el encoder; una vez reparado, realice una prueba. |
| E15 | Mando no compatible. | Compruebe la tarjeta AF, la frecuencia y U4; no intente solucionar el error restableciendo toda la placa. |
| E17 | Error del sistema inalámbrico. | Compruebe la interfaz RIO, los dispositivos y las interferencias. El sistema puede bloquear el movimiento. |
| E18 | Falta la configuración del sistema inalámbrico. | Compruebe el RIOCN8WS y configure los parámetros F65–F68 correspondientes y los dispositivos. |
Si la puerta no se mueve o no se cierra
No se mueve en ninguna dirección: Compruebe la alimentación, el bloqueo del motor, la tapa, el estado de STOP y de los contactos de seguridad, la batería del mando y si hay alguna orden atascada. Se abre, pero no se cierra: Compruebe el haz de las fotocélulas, su alineación, el contacto NC y la configuración CX/CY; no instale un puente permanente en una protección conectada.
Fusibles ZBX7N para 230 V
| Fusible | Valor / tipo |
|---|---|
| LINE – red eléctrica | 5 A-F, rápido |
| BOARD – placa | 630 mA-F, rápido |
| ACCESSORIES – accesorios | 1 A-F, rápido |
Desconecte la alimentación antes de comprobar los fusibles. Utilice el mismo valor y el mismo tipo rápido; instalar un fusible de mayor valor o sustituirlo repetidamente sin eliminar el cortocircuito no es una reparación.
Mantenimiento y ajuste de la fuerza
Compruebe periódicamente que el carril y la cremallera estén limpios y se muevan libremente, así como las fijaciones, los topes de fin de carrera, los cables, el desbloqueo y el funcionamiento de todos los dispositivos de seguridad. Desconecte la alimentación antes de limpiar o intervenir en el equipo. Lubrique únicamente las piezas mecánicas que lo requieran; la guía no debe generar fricción adicional.
El par del motor se ajusta con el terminal Faston negro del transformador, en las posiciones de 1 a 4: 1 es el mínimo y 4 el máximo. El técnico solo debe cambiar la posición del terminal con la alimentación desconectada y siguiendo la imagen original. La sensibilidad del encoder se ajusta por separado mediante F34/F35; un par mayor o una sensibilidad menor no sustituyen la colocación correcta de los bordes de seguridad ni la prueba de fuerzas.
El registro de mantenimiento debe incluir la fecha, el número de maniobras A5, la versión H1, las reparaciones realizadas y el resultado de la prueba de los dispositivos de seguridad. Al terminar, vuelva a colocar las cubiertas sin aprisionar los cables.

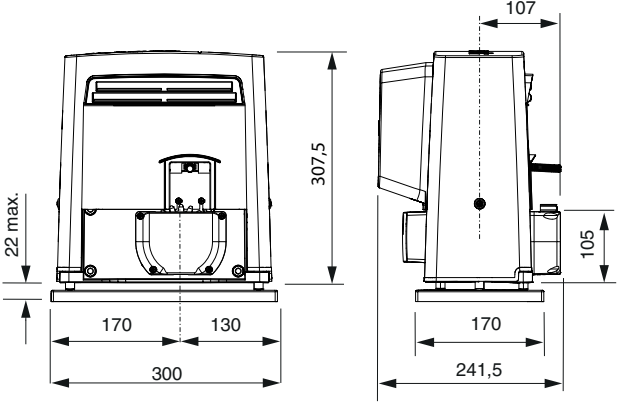

Características técnicas del BX704AGS
Los datos corresponden a la versión indicada del motor y del sistema de control. Antes del montaje, compare la alimentación, la identificación del motor y los valores con los de su placa de características.
| Parámetro | Valor |
|---|---|
| Peso máximo de la hoja | 400 kg |
| Longitud máxima de la hoja | 14 m |
| Alimentación de red | 230 V AC, 50/60 Hz |
| Alimentación del motor | 230 V AC |
| Potencia | 420 W |
| Fuerza de empuje | 300 N |
| Velocidad de desplazamiento | 10 m/min |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | −20 a +55 °C |
| Ciclos por hora | 17 con una hoja de referencia de 4 m / 20 °C |
| Ciclos consecutivos | 6 con una hoja de referencia de 4 m / 20 °C |
| Condensador | 12 µF |
| Consumo en espera | 2,6 W |
| Consumo con el módulo Green Power | 0,5 W; el módulo no es una batería de respaldo convencional |
| Protección térmica del motor | 150 °C |
| Clase de protección eléctrica | I |
| Peso del accionamiento solo | 15 kg |
| Piñón | módulo 4 |
| Finales de carrera | mecánicos |
| Control | ZBX7N con pantalla y codificador |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
