Hormann LineaMatic P - accionamiento independiente para puerta corredera de hasta 500 kg/8 m, 4554309 (A)
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
En stock
622,44 € con IVA
| Peso |
|---|
| 17 kg |
Descripción del producto Hormann LineaMatic P - accionamiento independiente para puerta corredera de hasta 500 kg/8 m, 4554309 (A)
El accionamiento está diseñado para puertas correderas con una longitud de paso de 8m/500kg. La posición final de cierre se detecta mediante un imán y un contacto reed. El recorrido y las fuerzas se memorizan durante la puesta en marcha. El accionamiento es no reversible.
El accionamiento incorpora una unidad de control con receptor bidireccional integrado para manejarlo mediante mandos a distancia. La ventaja del receptor bidireccional es que permite comprobar directamente en el mando si la puerta está abierta.
Hörmann LineaMatic P 4554309 es un accionamiento para puertas correderas de hasta 8 m de ancho y 2 m de alto. Para puertas guiadas por el suelo, el límite es de 500 kg, y para puertas autoportantes, de 400 kg. El tipo de relleno y la carga de viento local deben evaluarse junto con la resistencia mecánica de la puerta.
La instalación, la conexión a la red eléctrica y la puesta en marcha deben correr a cargo de una persona cualificada. Antes de abrir la carcasa, desconecte la alimentación de red y, si lo hay, el acumulador de emergencia. Asegure la hoja para impedir que se mueva por sí sola y proteja los bordes de cierre principal y secundario, así como el punto de engrane de la cremallera.
Accionamiento independiente LineaMatic P
Esta ficha corresponde únicamente al accionamiento. Las fotocélulas, la luz, los mandos a distancia, la cremallera y los demás accesorios se seleccionan según la configuración concreta; los esquemas siguientes no representan el contenido del paquete.
Accesorios y conexión
Los ejemplos concretos de los esquemas son EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 y HNA Outdoor. No se incluyen con el accionamiento independiente. Hörmann SK-SET LineaMatic 437989 es un accesorio que se ofrece por separado. Compare siempre la conexión con la identificación del dispositivo suministrado.
Instalación del accionamiento y preparación de la puerta
Preparación de la puerta y de la cimentación
La puerta debe desplazarse manualmente con suavidad y de manera uniforme, contar con una guía estable y disponer de una protección mecánica que impida que se salga de la guía. Retire de servicio los cerrojos y bloqueos mecánicos que impidan el movimiento motorizado. El accionamiento no sustituye la reparación de una puerta que se desplace con dificultad o esté dañada. No está permitido el funcionamiento continuo. El uso en una puerta con pendiente ascendente o descendente requiere amortiguadores radiales.
Elija la cimentación según se instale con o sin placa de suelo. En una configuración sin protección del borde de cierre, las dimensiones mínimas básicas en la sección son 345 × 280 mm; respete las distancias específicas 175 mm sin placa o 200 mm con placa y la orientación respecto a la puerta indicadas en la imagen completa. Con protección del borde de cierre, las dimensiones mínimas básicas son 345 × 440 mm y la distancia mínima 200 mm; elija los demás desplazamientos según la variante correspondiente del plano completo que aparece más abajo. Elija una profundidad que no se vea afectada por las heladas según el lugar de instalación; los 80 cm indicados en el manual son un ejemplo para Alemania. El hormigón debe haber fraguado lo suficiente antes de la instalación; para la placa de suelo, el fabricante exige hormigón compactado de al menos clase B25/C25.
Anclaje y altura de instalación
La posición del accionamiento depende de la cremallera concreta. La dimensión A del plano no es intercambiable libremente entre distintos tipos de cremallera.
| Identificación de la cremallera | Dimensión A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |
Para los tornillos de anclaje, utilice la plantilla de taladrado y realice orificios de Ø 12 mm, 80 mm de profundidad. Para los anclajes de alta carga y la placa de suelo, los orificios son de Ø 10 mm, 105 mm de profundidad; el plano indica un par de apriete de 45 Nm para el anclaje mostrado. Proteja el accionamiento del polvo y las virutas. El instalador debe confirmar la capacidad de carga del soporte real y la idoneidad de los anclajes suministrados.
Coloque las juntas de los tubos de protección y lleve los cables hasta la carcasa desde abajo. Nivele el accionamiento y fíjelo firmemente. Con la tapa abierta, proteja los componentes electrónicos de la humedad; tras la instalación, selle la carcasa para evitar la entrada de agua e insectos.
Cremallera e imán de posición final
El accionamiento debe estar desbloqueado durante la instalación de la cremallera. Las uniones entre las distintas piezas deben quedar alineadas y continuas, sin desniveles. Tras la instalación, alinee la cremallera, el piñón y la carcasa del accionamiento; respete las cotas correspondientes del dibujo y no utilice valores de otra marca. Un engrane incorrecto puede provocar una inversión del movimiento no deseada.
La posición final de cierre se detecta mediante Imán y contacto de láminas REED. Mueva la puerta manualmente hasta la posición cerrada, premonte el patín magnético en la posición central y fíjelo desplazándolo aproximadamente 20 mm hacia el contacto de láminas como se muestra en la imagen. A continuación, compruebe la posición final y ajústela ligeramente durante el aprendizaje.
Cableado y separación de tensiones
| Circuito | Requisito |
|---|---|
| Red eléctrica | 230/240 V AC; alimentación de 3 × 1,5 mm²; en instalaciones enterradas, utilice un cable adecuado para enterramiento según las instrucciones. Tubo protector independiente. |
| Accesorios | Tienda los circuitos de 24 V por separado de la red eléctrica. Bornes para conductores de 0,5–2,5 mm². |
| Pulsador externo | Longitud máxima del cable: 30 m. |
| HALT y circuitos de seguridad de las ilustraciones | Longitud máxima del cable: 10 m, según el esquema correspondiente. |
| Prolongación de cables subterráneos | Caja de derivación adecuada con protección IP65; la conexión no debe quedar desprotegida bajo tierra. |
Desbloqueo manual y bloqueo
- Desconecte la red eléctrica y, si está instalado, el HNA Outdoor. Asegure la puerta para evitar movimientos incontrolados.
- Abra la cubierta y gire el mecanismo de desbloqueo hasta la posición de desbloqueo, como se muestra en la imagen. El motor con la rueda dentada bajará al interior de la carcasa; si es necesario, presiónelos con cuidado.
- Mueva la puerta manualmente y de forma controlada. No introduzca las manos en la zona de engrane de la cremallera.
- Para bloquearlo, gire el mecanismo hasta la posición de bloqueo y levante ligeramente el motor al mismo tiempo. La puerta debe volver a acoplarse al accionamiento antes del final de carrera.
- Coloque la cubierta. Al restablecer la alimentación, puede iniciarse un recorrido de referencia hacia la posición de cierre; mantenga la zona despejada y bajo vigilancia.
Orientación de la placa de control
La imagen está orientada con los botones T_AUF, P, T_ZU arriba y la fila larga de bornes abajo. BUS está arriba, junto a los botones, REED y HALT a la izquierda, SE3 en la parte elevada, por encima de SE1/SE2, situados abajo. A la derecha están MOTOR, SNT y la conexión AKKU. Distinga entre circuitos de señal, de motor y de alimentación según las etiquetas de los conectores.
Alimentación, polaridad y bornes de mando
| Borne / conector | Función y límite |
|---|---|
| Parte de red L / N y PE de la carcasa | Red de 230/240 V AC, 50/60 Hz; L fase, N neutro y PE conductor de protección. La corriente alterna no tiene positivo ni negativo. La alimentación se conecta a la parte de red, no a los bornes de señal. |
| 5 / 20 | 5 = positivo (+24 V DC), 20 = 0 V (−). Consumo total máximo de los accesorios: 250 mA; tenga en cuenta todos los elementos conectados. |
| 24 V=: 24 V / 0 V | Salida de corriente continua identificada por separado: 24 V = +, 0 V = −. Se utiliza, por ejemplo, para una luz de 24 V según el esquema; no es una salida de 230 V. |
| 21 / 20 | Impulso NO sin potencial o contacto que conmuta a 0 V. Los pulsadores pueden conectarse en paralelo; el contacto por sí solo no tiene +/−. |
| 23 / 20 | Orden NO sin potencial para apertura parcial; 23 es la señal y 20, el 0 V común; no forman un par de alimentación. |
| HALT 12 / 13 | STOP NC sin potencial; 13 = 0 V, 12 entrada. Al instalar el STOP, retire el puente original 12–13 y conecte un contacto NC. |
| REED | Sensor de fin de carrera de láminas según la configuración original; no conecte tensión externa. |
| BUS | Accesorios del sistema con el conector correspondiente. No es una salida universal +/− para cualquier dispositivo. |
| MOTOR / SNT / AKKU | Motor, parte de red y batería de emergencia especificada. Respete los conectores originales y la polaridad indicada; desconecte también la batería antes de trabajar. |
La tensión externa en las entradas de mando puede destruir los componentes electrónicos. No conecte 230 V a 21/23/HALT ni a SE. HALT no es una entrada de seguridad supervisada de nivel PLc; no lo confunda con un dispositivo de protección SE.
Luz de señalización SLK y relé Option
Relé Option tiene contactos sin potencial .5 común, .8 NO, .6 NC. Para una luz de 24 V, el esquema utiliza 24 V (+) → .5, .8 → luz, retorno de la luz → 0 V (−). En una luz sensible a la polaridad, su entrada positiva se conecta a la alimentación conmutada desde .8 y la negativa a 0 V. El fabricante especifica para esta luz de 24 V máx. 7 W; respete también el límite total de los accesorios: el valor de 7 W no lo aumenta. La función del relé interno se configura en el menú 31.
La luz de 230 V tiene su propia alimentación de red externa; el esquema del fabricante indica un máximo de 500 W. Los conductores de red deben contar con aislamiento adicional hasta la conexión. Este tipo de conexión solo puede realizarlo un electricista siguiendo el PDF completo; los 230 V no deben llegar a los circuitos de baja tensión.
Fotocélulas y entradas de seguridad SE1/SE2/SE3
| Entrada | Bornes y respuesta indicados en las instrucciones |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 71 = señal. Actúa durante el cierre y realiza una breve inversión del movimiento. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 72 = señal. Actúa al abrir; invierte brevemente el movimiento. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 73 = señal. Actúa al cerrar; invierte brevemente el movimiento. |
Tras la conexión, un técnico ajustará y probará el sentido de actuación y la inversión de cada dispositivo de protección según la puerta concreta. SE1 y SE2 admiten fotocélulas dinámicas de dos hilos, fotocélulas de tres hilos con o sin prueba, banda de seguridad resistiva de 8k2 y la protección de borde especificada. Para SE3 se indican aquí las fotocélulas; no utilice en SE3 la conexión de la banda resistiva de SE1/SE2. Para conectar dos fotocélulas a un circuito se necesita el expansor LSE2. Según el manual, los dispositivos de protección sin prueba solo están permitidos para proteger bienes materiales.
EL301: conexión exacta según el esquema original
EL301 es un conjunto dinámico de dos hilos con un consumo de 35 mA según la imagen. Para SE1, conecte TX 0 V y RX 0 V → 20, el terminal marcado TX → 71 y el terminal marcado RX → 71. Para SE2, sustituya 71 por el borne 72; para SE3, por el borne 73. En este esquema EL301 concreto no se utilizan el borne 5 ni la entrada de prueba 18. Las designaciones TX/RX son terminales del sistema; no les asigne una alimentación propia de +24 V ni una polaridad basándose en otras fotocélulas.
Con EL31 las conexiones siguientes van de la placa del accionamiento a la fotocélula. Alimentación del receptor RX y del emisor TX: placa 20 → 20 (0 V/−, GN), placa 5 → 5 (+24 V DC, BN). Prueba del receptor RX: placa 18 → 18 (WH). Conductor de señal WH del receptor RX conéctelo en la placa del accionamiento a 71 para SE1, 72 para SE2 o 73 para SE3. Consulte la imagen completa del SE correspondiente y compare las marcas de la fotocélula suministrada con su manual. Si utiliza otro contacto con alimentación propia, siga su esquema específico; no confunda un contacto NC libre de potencial con la alimentación +/−.
Conecte todos los dispositivos de seguridad antes del aprendizaje. Después de añadir o modificar un dispositivo de seguridad, vuelva a realizar el aprendizaje menú 10 y las pruebas de funcionamiento. Los ajustes del sentido de actuación, la inversión, la velocidad y la fuerza en los menús avanzados deben ser realizados por un técnico.
Módulos opcionales y receptor externo
| Dispositivo | Conexión / función |
|---|---|
| Receptor externo por cable | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulso); YE → 23 (apertura parcial). HEI3 BiSecur tiene el conector correspondiente; ESEI BiSecur se conecta al BUS. |
| HOR1 / UAP1 / UAP1-300 | Conectores BUS correspondientes, según la imagen; HOR1 consume 25 mA y UAP1, 45 mA. Funciones del relé externo en el menú 30. |
| HNA Outdoor | Conexión AKKU prevista; conmutación automática en caso de corte del suministro eléctrico. Con la placa orientada como en la imagen, el + queda a la izquierda y el − a la derecha; el cable negro BK debe conectarse al −. Utilice el conector original y respete la marca de polaridad de la batería especificada. Antes del mantenimiento, desconecte el conector; no considere que cortar el suministro eléctrico desconecta todo el accionamiento. |
Primera puesta en marcha y selección del tipo 02
Los dispositivos de seguridad deben estar conectados, las trayectorias ópticas despejadas, la puerta en buen estado mecánico y la zona cerrada al paso de personas. Durante el aprendizaje se almacenan las posiciones finales, las fuerzas y los dispositivos de protección conectados. El sentido se determina durante el aprendizaje; una vez completada correctamente la puesta en marcha, solo puede cambiarse mediante un restablecimiento de fábrica y un nuevo aprendizaje.
- Conecte la alimentación. La pantalla muestra primero 8.8. y después U. El tipo viene preajustado de fábrica; después de restablecer los valores de fábrica, seleccione con el botón T_AUF 02 para LineaMatic P. Seleccione únicamente el tipo que corresponda al accionamiento real; otra opción modificará las velocidades y los ajustes de seguridad.
- Mantenga pulsado P. Manténgalo pulsado durante aproximadamente 2 segundos. Cuando se muestren el tipo y LA, la unidad iniciará el aprendizaje de las posiciones finales.
- Desbloquee la puerta, ábrala aproximadamente 1 m y vuelva a acoplar el accionamiento. Mantenga pulsado T_ZU; la puerta debe moverse en sentido de cierre. Si se mueve en sentido contrario, suelte brevemente el botón y vuelva a mantener pulsado T_ZU siguiendo el procedimiento del fabricante.
- Cuando la puerta se detenga en el interruptor de fin de carrera magnético, suelte el botón que mantiene pulsado. Si la posición de cierre no es correcta, desplace el carro magnético, mantenga pulsado brevemente T_AUF para alejar la puerta del interruptor de fin de carrera y, a continuación, mantenga pulsado T_ZU hasta que vuelva a detenerse en el interruptor. Si la posición de cierre no es correcta, desplace el patín magnético, pulse brevemente T_AUF para alejar la puerta del interruptor de fin de carrera y, a continuación, mantenga pulsado T_ZU hasta que vuelva a detenerse en el interruptor. Repita este procedimiento si es necesario.
- Mantenga pulsado T_AUF hasta alcanzar la posición de apertura deseada, suéltelo, ajuste ligeramente con T_AUF/T_ZU y guarde con el botón P.

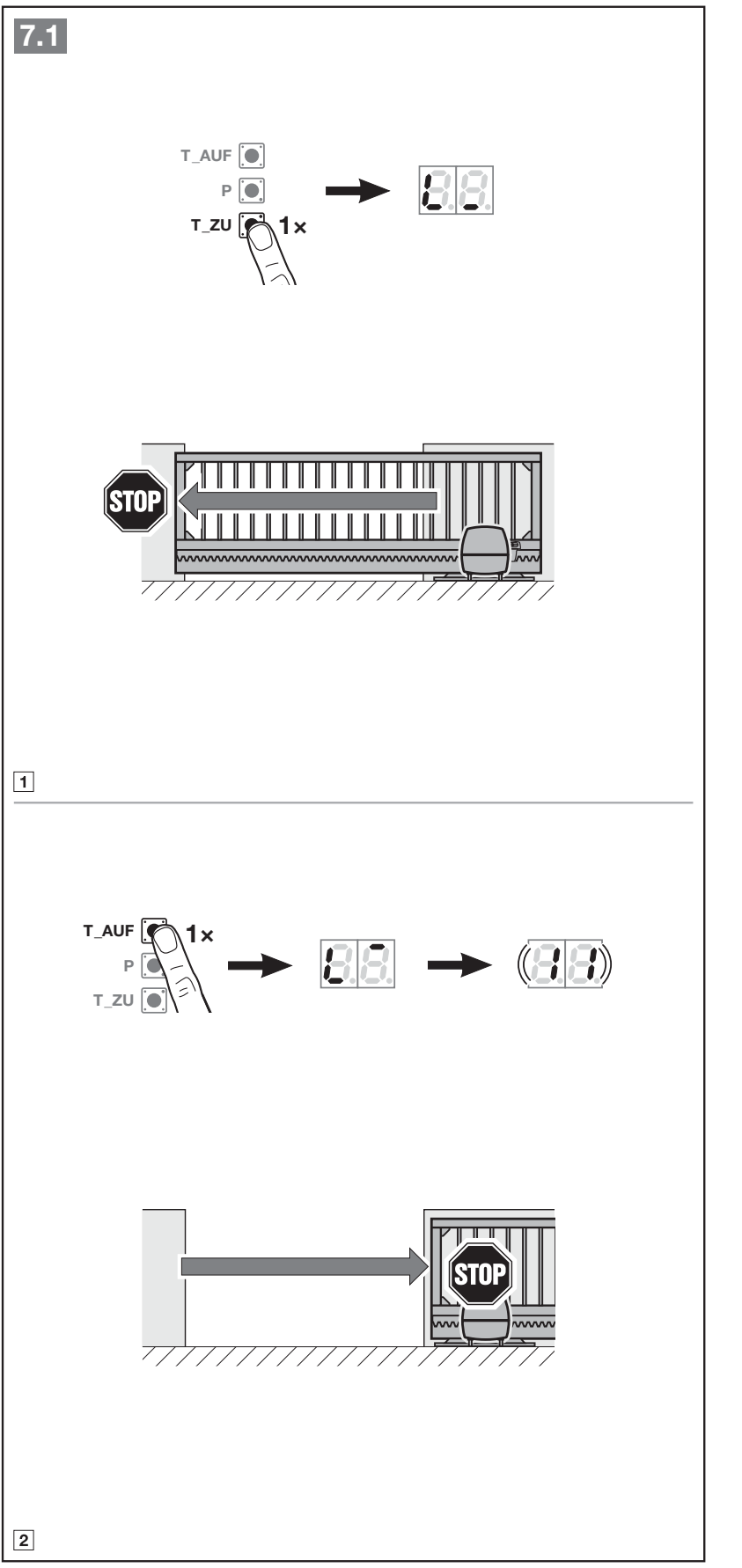

- Para aprender las fuerzas, pulse brevemente T_ZU y deje que la puerta se cierre; después, pulse T_AUF y deje que se abra por completo. Al finalizar, 11 parpadea para indicar el aprendizaje de los mandos de radio. No se deben activar los dispositivos de seguridad durante el aprendizaje de las fuerzas.
- Memorice los mandos deseados o finalice el aprendizaje de radio. Compruebe las protecciones y las fuerzas en toda la puerta, coloque las cubiertas e indique al usuario cómo realizar el desbloqueo manual.
Repetición del aprendizaje tras modificar la puerta o los dispositivos de seguridad
El menú 10 borra el recorrido y las fuerzas aprendidos hasta el momento. Una vez activado, no se puede salir antes de tiempo; es necesario completar el aprendizaje. Se utiliza tras modificar las posiciones finales o la mecánica, realizar el mantenimiento o añadir fotocélulas o una banda de seguridad. No tiene un límite de tiempo habitual.
- Abra la puerta aproximadamente 1 m, seleccione el menú 10 y mantenga pulsado P durante 5 segundos.
- Pulse T_ZU y deje que la puerta llegue al interruptor de fin de carrera de cierre.
- Mantenga pulsado T_AUF hasta alcanzar la posición de apertura deseada, ajuste si es necesario y confirme con P.
- Accione T_ZU para completar el cierre y T_AUF para completar la apertura, de modo que se vuelvan a aprender las fuerzas.
- Al finalizar, 10 parpadea rápidamente durante aproximadamente 2 segundos y después permanece encendido. Seleccione 00 y pulse brevemente P para volver al funcionamiento normal. Compruebe todos los dispositivos de seguridad y los ajustes de funcionamiento.
Programación mediante la pantalla
Para acceder, mantenga pulsado P durante aproximadamente 5 segundos, hasta que aparezca 00. T_AUF/T_ZU permite seleccionar el menú o el parámetro. Para una función independiente, mantenga pulsado P durante 2 segundos; en los menús con parámetros, pulse primero P brevemente, seleccione el parámetro y mantenga pulsado P durante 2 segundos para guardarlo. El punto junto al número indica la opción activa. El menú 00 y una pulsación breve de P finalizan la programación; el límite de tiempo habitual es de 60 segundos y, durante el aprendizaje de radio, de 25 segundos. No dé por guardado un parámetro nuevo si no lo ha confirmado.
Las tablas indican las opciones y cómo guardarlas. Tras la configuración, compruebe el parámetro activo y el funcionamiento de toda la puerta. Se indican los menús de usuario; los ajustes de servicio de fuerza, velocidad y límites de inversión corresponden a un profesional.
Menús 30 y 31 – parámetros del relé
| Parámetro | Significado |
|---|---|
| 00 | Función de iluminación: externa para 30, interna para 31. El menú 30/00 activa 26; el 31/00 activa 22. |
| 01 / 02 / 03 | Indicación de posición abierta / cerrada / parcialmente abierta. |
| 04 | Señal de impulso al recibir la orden de apertura; en el menú 30, también con apertura parcial para el relé externo. |
| 05 | Indicación de error. |
| 06 | Señal continua durante el arranque/preaviso. |
| 07 | Parpadeo durante el arranque/preaviso. |
| 08 | Relé activado durante el movimiento y desactivado en las posiciones finales. |
| 09 | Indicación del intervalo de mantenimiento In. |
| 10 | Parpadeo durante el arranque/preaviso solo al cerrar. |
Con los parámetros 01–10, se activa el menú 25 para el relé externo y el menú 20 para el relé interno. El preaviso solo funciona si está activado el menú 32. Por tanto, compruebe siempre el cambio del relé junto con el menú asociado que se activa automáticamente.
Menús 32, 34 y 35 – opciones de temporización
| Parámetro del menú 32 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parámetro del menú 34 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parámetro del menú 35 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | igual que 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Active las funciones automáticas 34/35 solo después de programar la fotocélula. Al activarlas, se configura automáticamente el preaviso 32/02, es decir, 2 segundos. Durante el cierre automático, una nueva orden detiene la puerta. Configure la apertura parcial en el menú 36; si queda demasiado cerca de la posición cerrada, la unidad mostrará el error 1 y utilizará la posición mínima permitida.

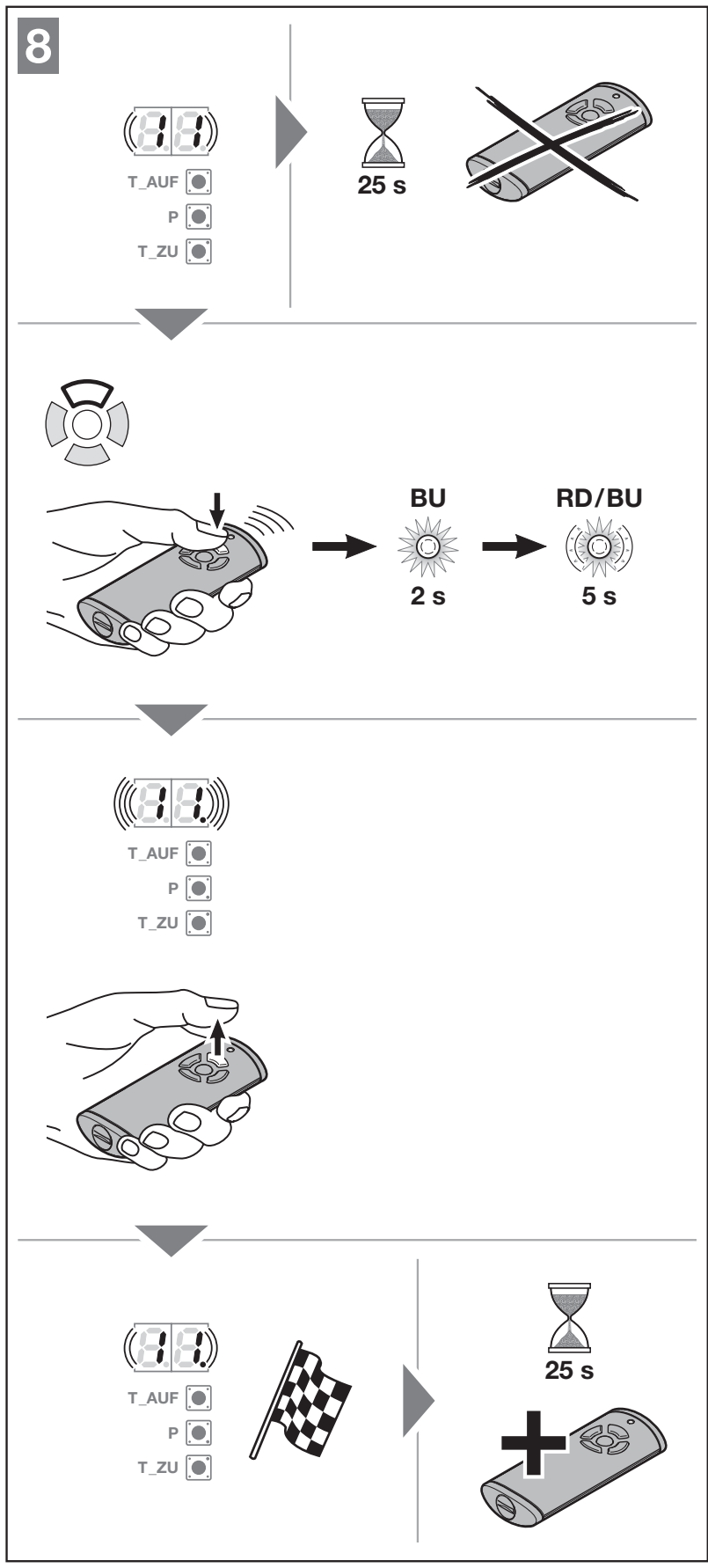

Programación de mandos a distancia
El receptor integrado puede almacenar un máximo de 150 códigos de radio, repartidos entre las funciones. Al superar la capacidad, se borran los códigos más antiguos. Si asigna el mismo código a otra función, se elimina la asignación original. Un código no corresponde necesariamente a un transmisor completo con todos sus botones.
- La puerta debe estar parada, sin preaviso activo ni tiempo de cierre automático.
- Seleccione 11 para impulso o 12/13/14/15 para la función deseada y pulse brevemente P. El número parpadea.
- Mantenga pulsado el botón de un transmisor compatible en modo de transmisión de código; si se muestra el tipo BiSecur, el LED alterna entre rojo y azul después de unos 5 s.
- Cuando el número del menú parpadee rápidamente en el accionamiento, significa que se ha reconocido el código. Suelte el botón. Puede añadir otro código durante los siguientes 25 s.
- Pulse brevemente P para interrumpir la programación; seleccione 00 y pulse P para volver al funcionamiento normal. A continuación, pruebe cada función programada con la zona protegida.
La confirmación del estado requiere un transmisor bidireccional compatible con función de comprobación de posición; la frecuencia de 868 MHz por sí sola no garantiza esta función. No todos los transmisores tienen un botón de estado ni el mismo procedimiento para la batería. Para compartir un código y restablecer un transmisor concreto, siga las instrucciones propias de ese transmisor.
Conexión posterior de un receptor externo
Para conectar posteriormente un receptor de radio externo, el fabricante exige borrar los códigos de radio del receptor integrado mediante el menú 19. Esta operación borrará todos los transmisores y funciones almacenados en el receptor; antes de realizarla, anote los mandos que utiliza y sus asignaciones. A continuación, programe los códigos en el receptor externo siguiendo sus propias instrucciones. El cable de antena del receptor externo no debe estar en contacto con objetos metálicos.
Borrado de la radio y restablecimiento de fábrica
Menú 19: borrar todos los códigos
Seleccione 19 y mantenga pulsado P durante 5 segundos. El número 19 parpadea lentamente durante 5 segundos y, después, rápidamente durante unos 3 segundos; cuando 19 queda fijo, se confirma el borrado. Se borrarán todos los transmisores y todas las funciones. Este procedimiento no permite borrar por separado un solo botón o una sola función.
Restablecimiento del accionamiento a los ajustes de fábrica
El restablecimiento de fábrica restaura los ajustes y borra los recorridos y las fuerzas aprendidos; los códigos de radio se conservan. El menú 10 solo sirve para volver a programar el recorrido y las fuerzas; el menú 19 borra únicamente la radio. No confunda estas tres operaciones.
- Desconecte la alimentación de red y la batería de emergencia según se muestra en la ilustración. Asegure la puerta para impedir que se mueva.
- Mantenga pulsado el botón P y restablezca la alimentación de red.
- Mantenga pulsado P mientras aparecen 8.8. y C, hasta que aparezca U; después, suéltelo.
- Seleccione el tipo correcto, 02 para LineaMatic P, y vuelva a realizar todo el proceso de puesta en servicio. Compruebe también los mandos conservados, los dispositivos de seguridad, los tiempos y las fuerzas.
Maniobra de referencia tras el desbloqueo o un corte de corriente
Si la posición es desconocida tras un corte de corriente o después de que el limitador de fuerza haya actuado tres veces, puede ser necesaria una maniobra de referencia. El siguiente impulso la iniciará solo en dirección de cierre, a velocidad reducida y sin limitación de fuerza. La zona debe estar protegida; si no está protegida por una fotocélula u otro dispositivo, la maniobra solo puede realizarse manteniendo la puerta a la vista. Tras una desconexión manual sin corte de corriente, una vez asegurada la alimentación, es necesario volver a desconectarla para que la nueva referencia se realice según las instrucciones.

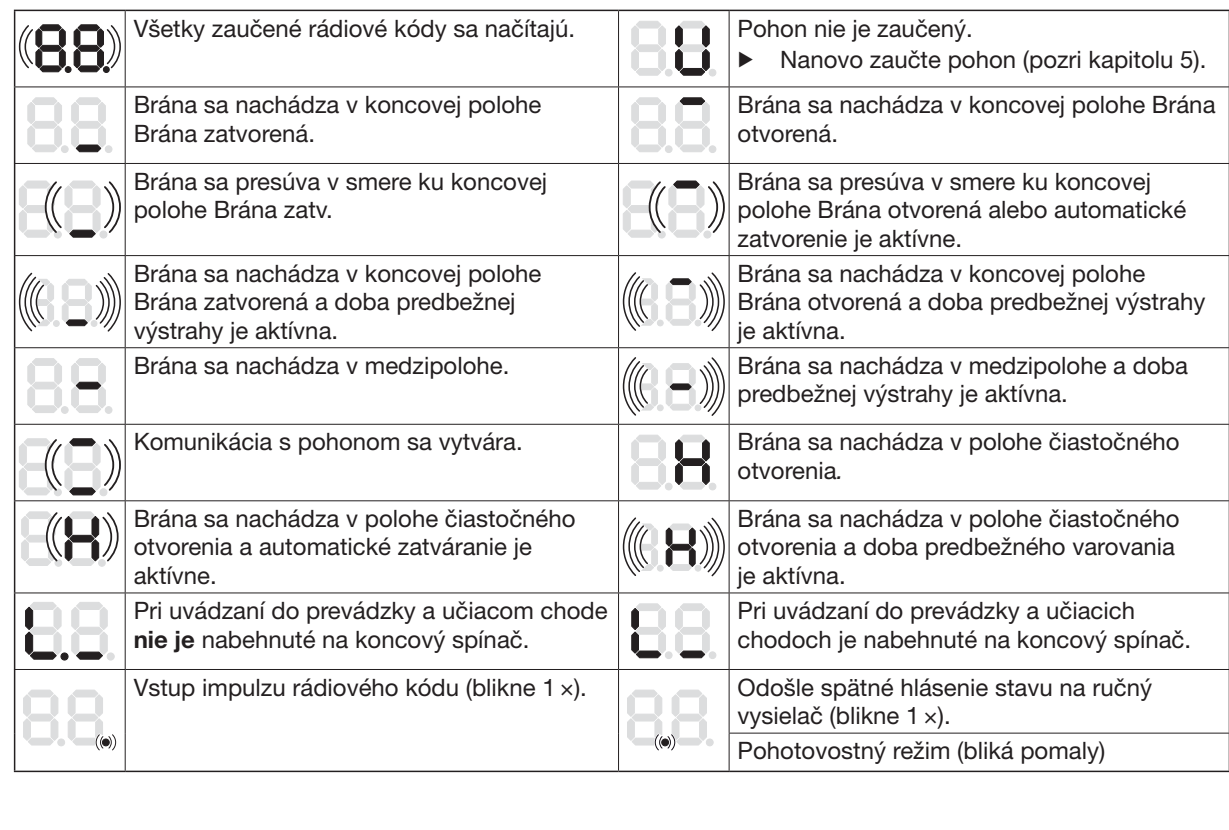

Diagnóstico de la pantalla
| Indicación | Significado / procedimiento |
|---|---|
| U | El accionamiento no está programado; realice la puesta en servicio. |
| 8.8. | Inicio o lectura de códigos de radio; no indica necesariamente un error. |
| 1 s con el punto parpadeando | No se puede ajustar el límite de inversión ni la posición parcial; compruebe si hay obstáculos y la distancia respecto a la posición cerrada. |
| 2.1 / 2.2 / 2.3 | Protección SE1 / SE2 / SE3: obstáculo, desalineación, problema de cableado o dispositivo dañado. |
| 3 / 5 | Limitación de fuerza durante el cierre / la apertura; retire el obstáculo y compruebe el movimiento mecánico, no aumente la fuerza automáticamente. |
| 4 | Circuito HALT12–13 interrumpido; compruebe el circuito NC y el cableado. |
| 6 | Error del sistema o limitación del tiempo de funcionamiento; un técnico debe comprobar si hay que restablecerlo y volver a programarlo; si hay un fallo en el accionamiento, repararlo o sustituirlo. |
| 7 | Error de comunicación de la placa adicional; compruebe el cableado, los conectores y el módulo. |
| 8 | Introducción o mando no válidos; compruebe el valor seleccionado. |
| 9 | Activación/fallo de un dispositivo de seguridad probado o del sistema 8k2; retire el obstáculo y compruebe la protección. |
| 13 / 17 | Subtensión / error de tensión; compruebe la alimentación y la batería. |
| C | Punto de referencia desconocido; asegure la zona y realice una maniobra de referencia. |
| In | Ha vencido el intervalo de mantenimiento; solicite una revisión de la instalación. |
Mantenimiento y entrega segura
El fabricante indica que el accionamiento no requiere mantenimiento, pero la puerta completa debe revisarse periódicamente. Compruebe mensualmente las funciones de seguridad y protección, y cada seis meses las bandas de seguridad 8k2 y los dispositivos de protección no probados, según las instrucciones. Compruebe la suavidad de movimiento, la fijación de la cremallera, las guías, los cables dañados, la limpieza de las fotocélulas y el funcionamiento del desbloqueo. Encargue a un técnico la reparación inmediata de cualquier defecto.
Antes del mantenimiento, desconecte todas las fuentes de alimentación y evite que vuelvan a conectarse. Tras la instalación y cualquier modificación, el técnico comprobará la eficacia de la protección, la inversión del movimiento y las fuerzas de funcionamiento. Formará al usuario, entregará los manuales y fijará la etiqueta de advertencia en un lugar visible de la puerta. Los niños no deben jugar en la zona de movimiento; solo se puede pasar cuando la puerta se haya detenido por completo.
Características técnicas de Hörmann LineaMatic P 4554309
| Parámetro | Valor |
|---|---|
| Modelo / opción de tipo | LineaMatic P /02 |
| Ancho / alto máximo de la puerta | 8000 mm /2000 mm |
| Peso máximo: sobre suelo / autoportante | 500 kg /400 kg |
| Alimentación de red | 230/240 V AC,50/60 Hz; rango permitido de 170–260 V AC. |
| Tensión de control | 24 V/37 V DC, control interno conmutable; no es una salida universal para accesorios. |
| Alimentación de accesorios | 24 V DC;5=positivo,20=0 V; máximo total de 250 mA. |
| Frecuencia de radio / memoria | 868 MHz / máximo 150 códigos de radio |
| Grado de protección / temperatura | IP44 /−20 a+60 °C |
| Humedad máxima | 93%, sin condensación |
| Consumo en espera | Menos de 0,5 W |
| Posiciones finales | Sensor magnético de láminas REED y posiciones/fuerzas aprendidas electrónicamente. |
| Ciclos por día/hora | Según la placa de características. |
| Carcasa | Fundición metálica y plástico reforzado con fibra de vidrio, resistentes a la intemperie. |
El plano dimensional indica que la carcasa mide 193 × 253 × 256 mm. Al instalarla sobre la placa base, la altura total puede ajustarse hasta 327 mm; la placa mostrada tiene una huella de 260 × 295 mm. Elija la altura de instalación respecto a la cremallera según la dimensión A, no solo según las dimensiones exteriores de la cubierta.
