Hormann LineaMatic H - accionamiento independiente para puerta corredera de hasta 800 kg/10 m, 4554321
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
903,36 € con IVA
| Peso |
|---|
| 20 kg |
Descripción del producto Hormann LineaMatic H - accionamiento independiente para puerta corredera de hasta 800 kg/10 m, 4554321
El motor está diseñado para puertas correderas con una longitud de paso de 10m/800kg. La posición final de cierre se detecta mediante un imán y un contacto reed (REED). El recorrido y las fuerzas se memorizan durante la puesta en marcha. El motor es noreversible.
El motor incorpora una unidad de control sin receptor de radio.
Hörmann LineaMatic H 4554321 es un motor para puertas correderas de hasta 10 m de ancho. En una puerta con guía en el suelo, el límite es de 600 kg, y para una puerta autoportante, de 800 kg. El revestimiento y la carga local del viento deben evaluarse junto con la resistencia mecánica de la puerta.
La instalación, la conexión a la red y la puesta en marcha deben estar a cargo de una persona cualificada. Antes de abrir la carcasa, desconecte la alimentación de red y, si lo hay, el acumulador de emergencia. Inmovilice la hoja para evitar que se mueva por sí sola y proteja los bordes de cierre principal y secundario, así como la zona de engrane de la cremallera.
Motor independiente LineaMatic H
Esta ficha corresponde al motor independiente. Las fotocélulas, la luz, los mandos, la cremallera y los demás accesorios se eligen según la configuración concreta; los siguientes esquemas no representan el contenido del paquete.
Accesorios y su conexión
Los ejemplos concretos que aparecen en los esquemas son EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 y HNA Outdoor. No están incluidos con el motor independiente. Hörmann SK-SET LineaMatic 437989 es un accesorio que se ofrece por separado. Compare siempre las conexiones con las indicaciones del dispositivo suministrado.
Instalación del motor y preparación de la puerta

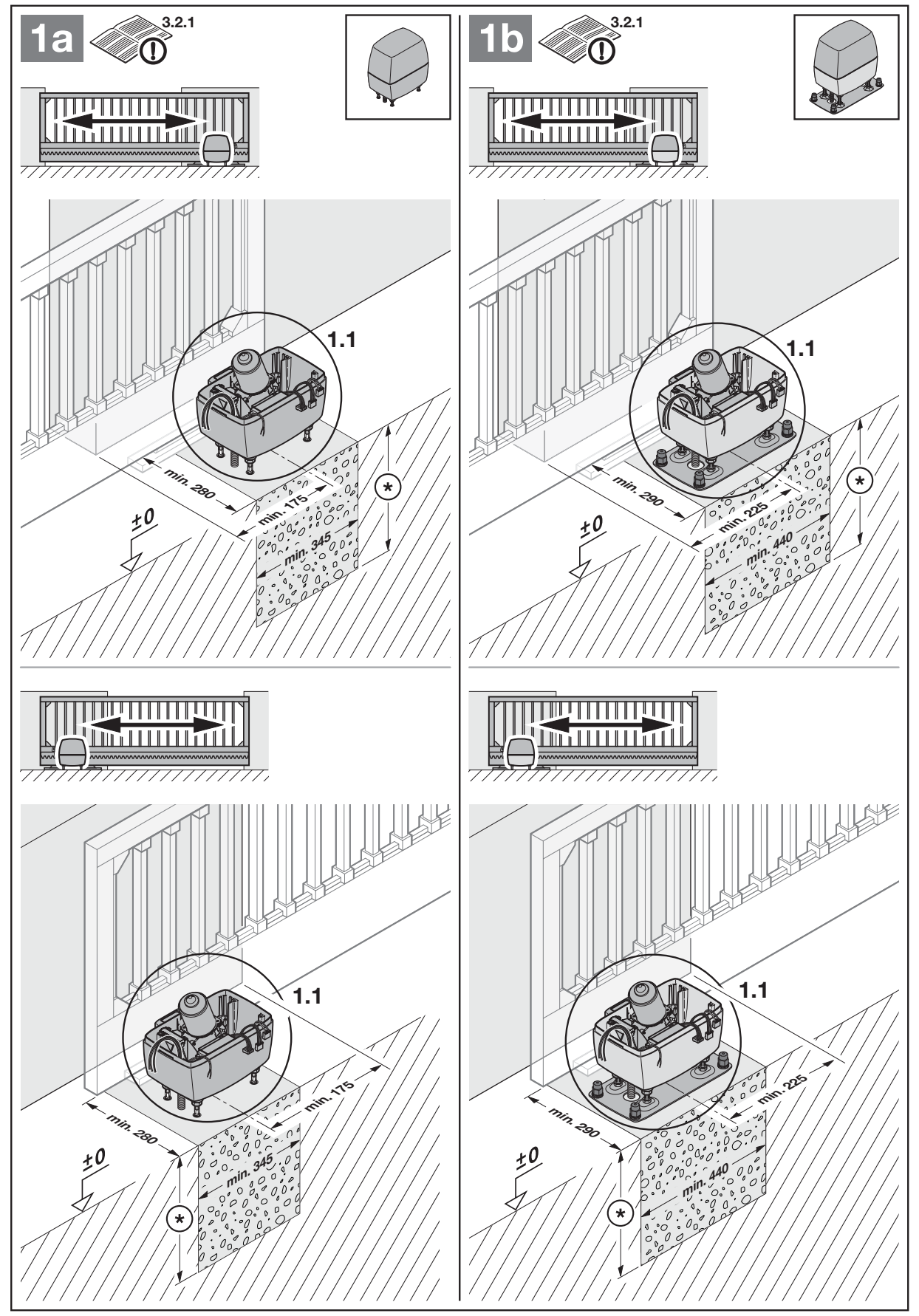

Preparación de la puerta y de la cimentación
La puerta debe desplazarse manualmente con suavidad y de manera uniforme, contar con una guía estable y disponer de una protección mecánica contra el descarrilamiento. Retire de servicio los cierres y bloqueos mecánicos que impidan el movimiento motorizado. El motor no sustituye la reparación de una puerta que se desplace con dificultad o esté dañada. No se permite el funcionamiento continuo. El uso en puertas con pendiente ascendente o descendente requiere amortiguadores radiales.

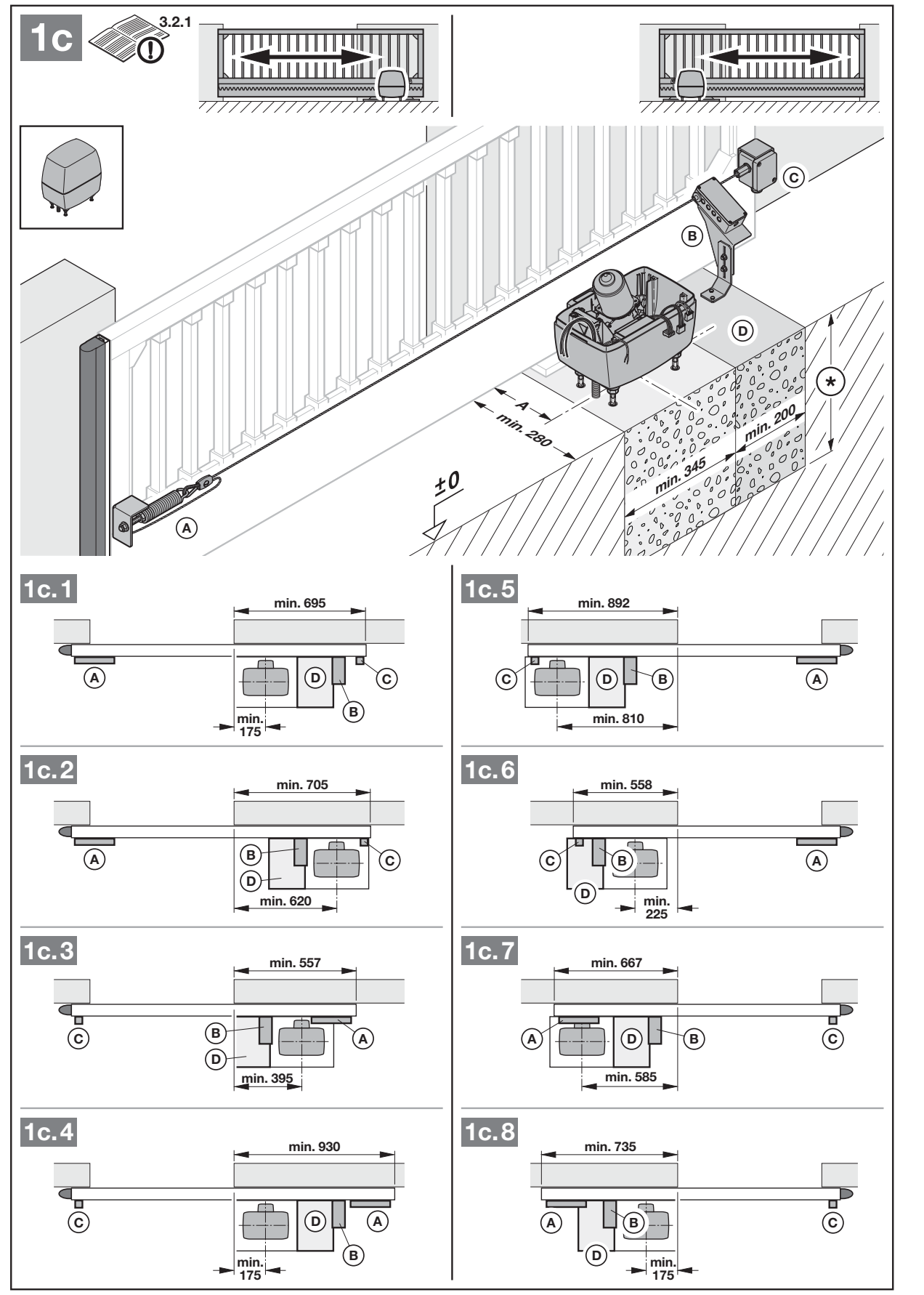

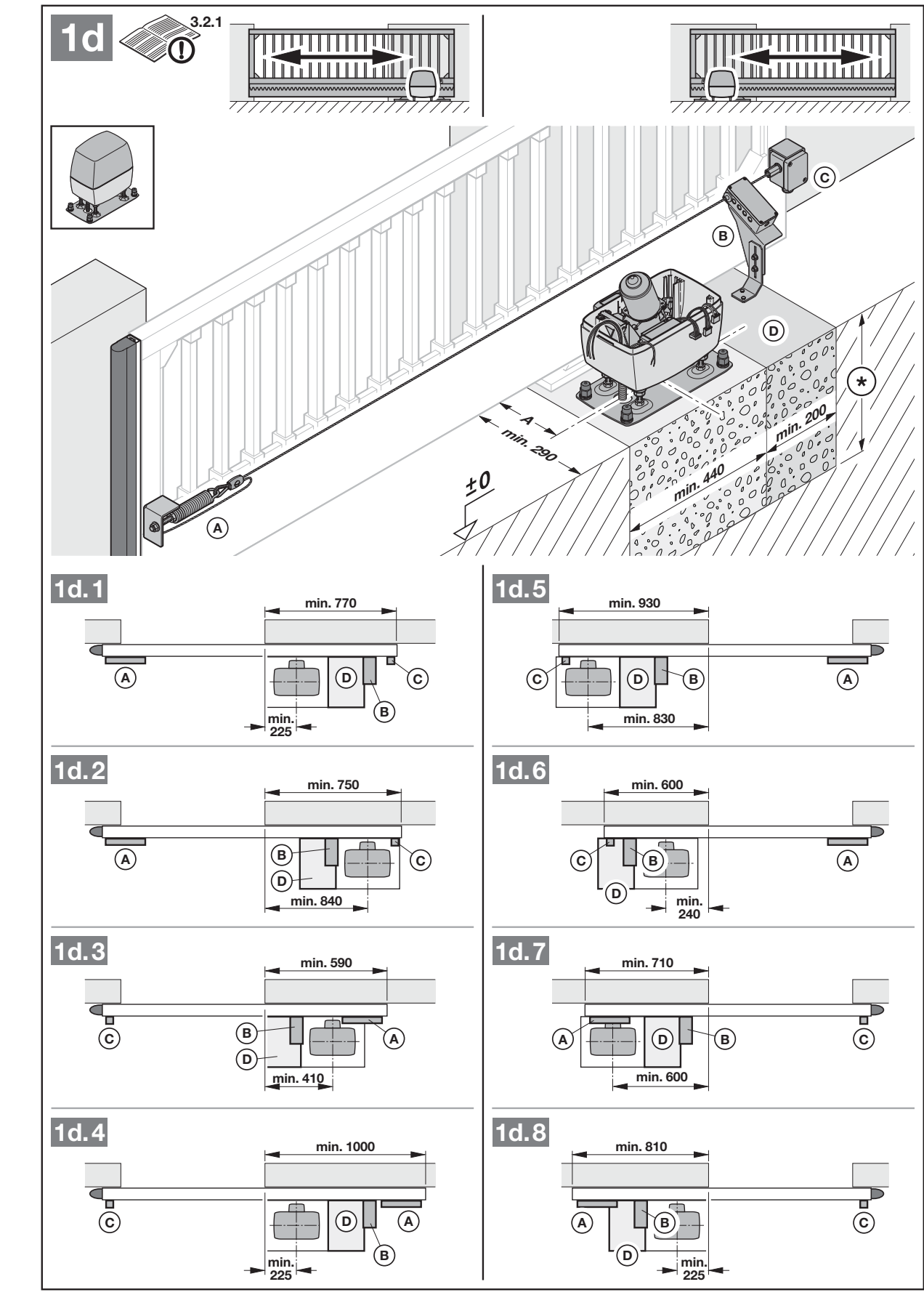

Elija la cimentación en función de si la instalación se realiza con o sin placa de suelo. Para una configuración sin protección del borde de cierre, las cotas mínimas básicas en sección son 345 × 280 mm; respete las distancias específicas de 175 mm sin placa o 200 mm con placa y la orientación respecto a la puerta, tal como se muestra en el dibujo completo. Con protección del borde de cierre, las cotas mínimas básicas son 345 × 440 mm y la separación mínima es de 200 mm; elija los demás retranqueos según la variante correspondiente del plano completo que aparece más abajo. Elija una profundidad que evite la congelación según el lugar de instalación; los 80 cm indicados en el manual son un ejemplo para Alemania. Antes de la instalación, el hormigón debe haber fraguado lo suficiente; para la placa de suelo, el fabricante exige hormigón compactado de clase B25/C25 como mínimo.

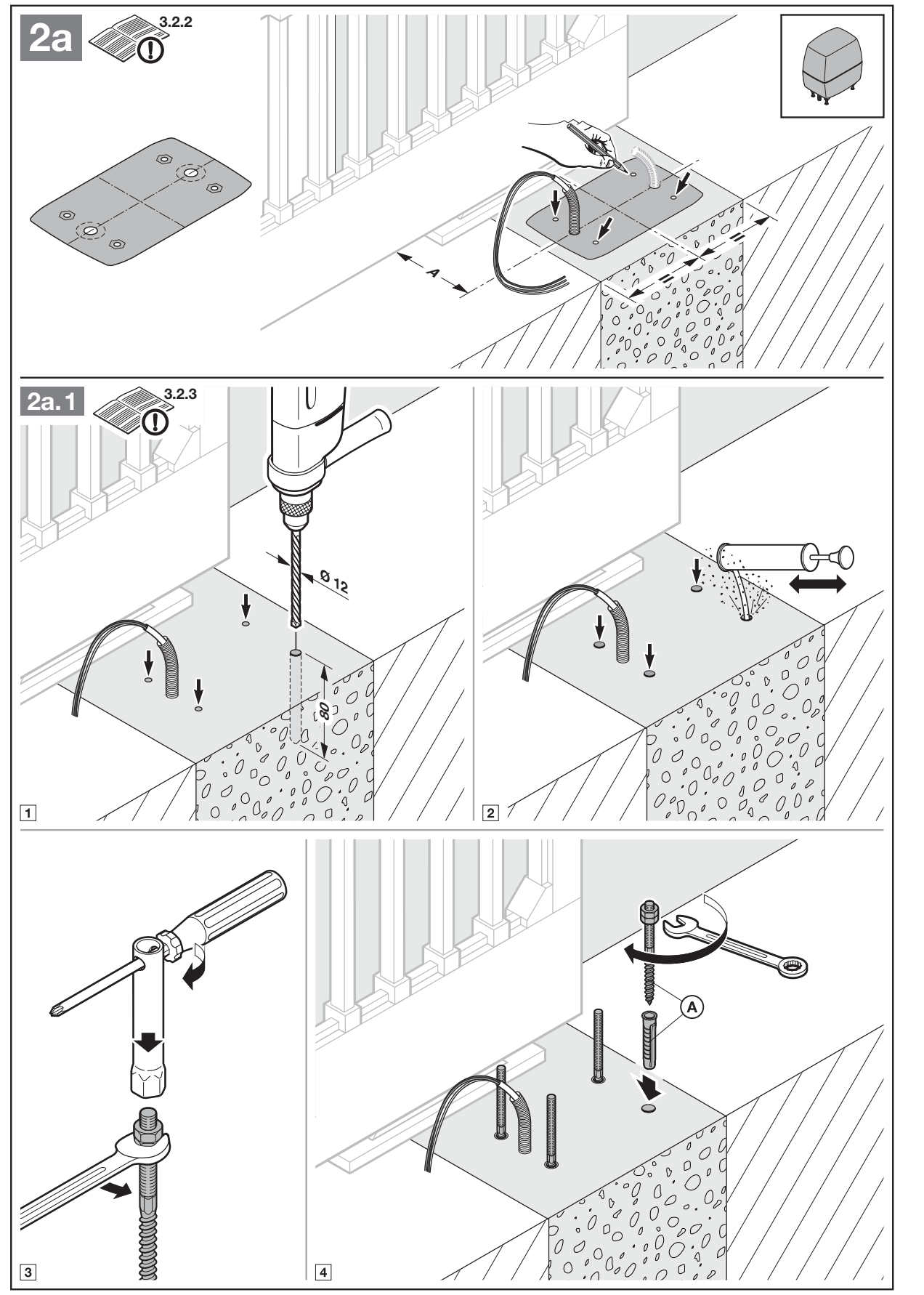

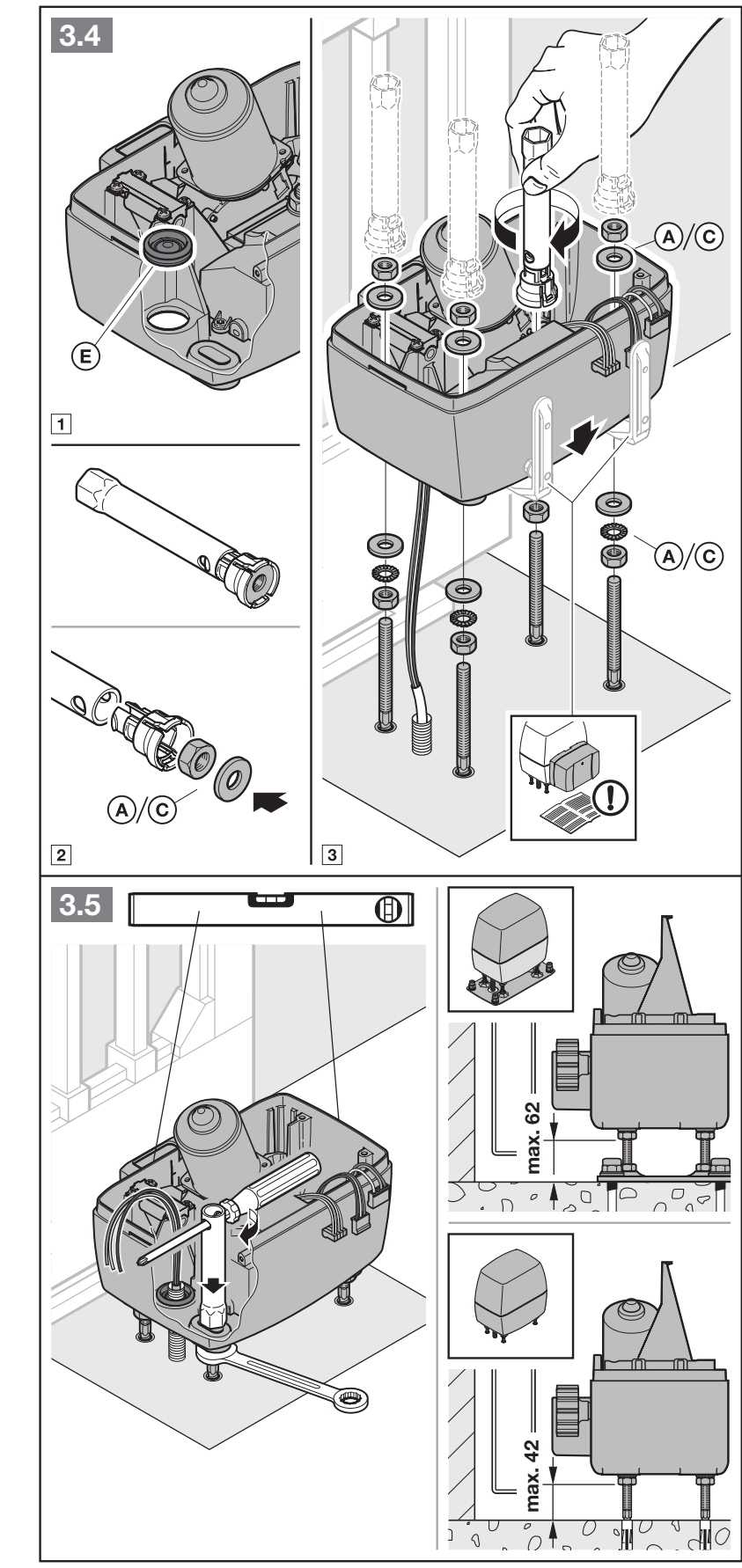

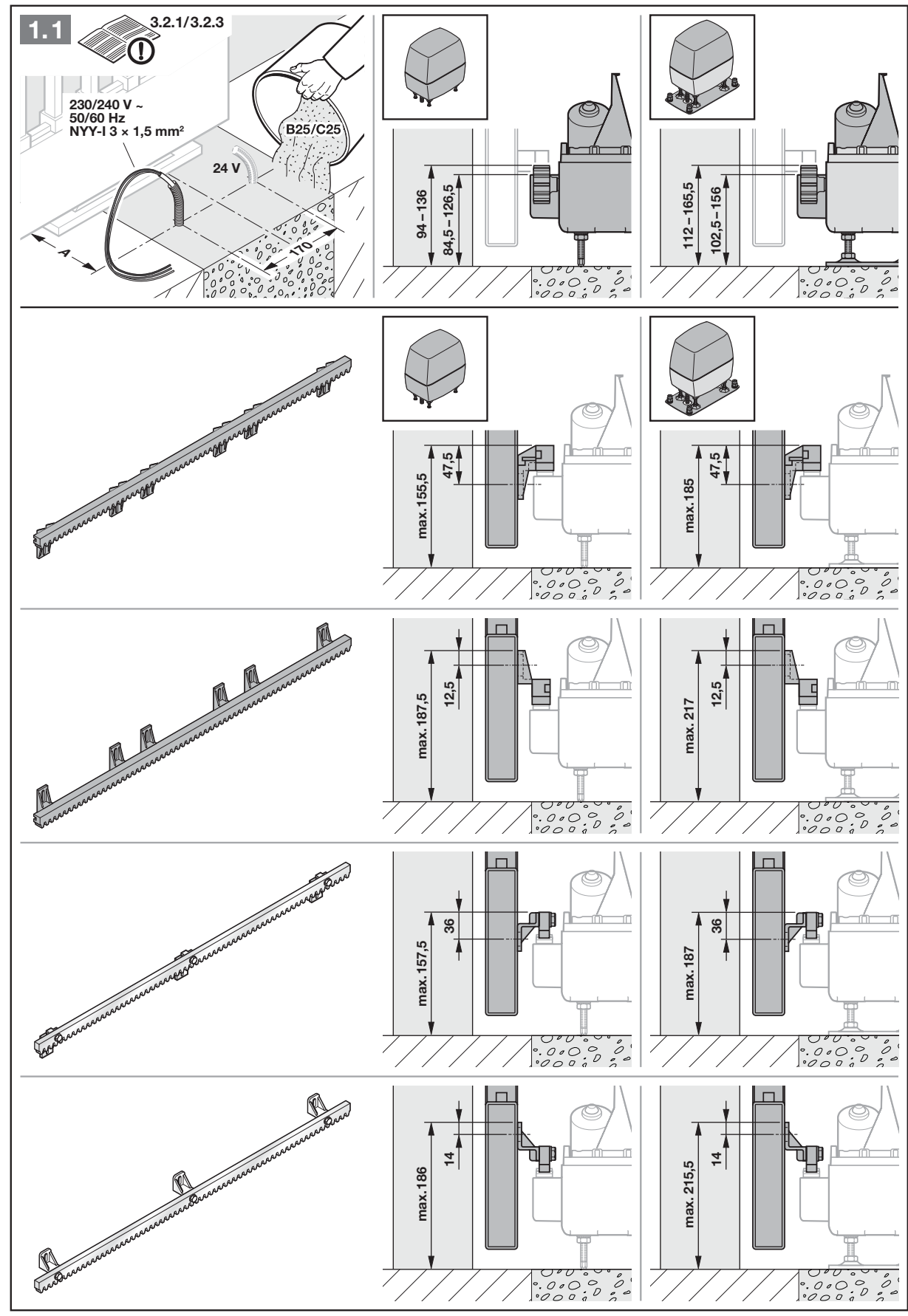

Anclaje y altura de montaje
La posición del motor depende de la cremallera concreta. La dimensión A del plano no es intercambiable entre distintos tipos de cremalleras.
| Referencia de la cremallera | Dimensión A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

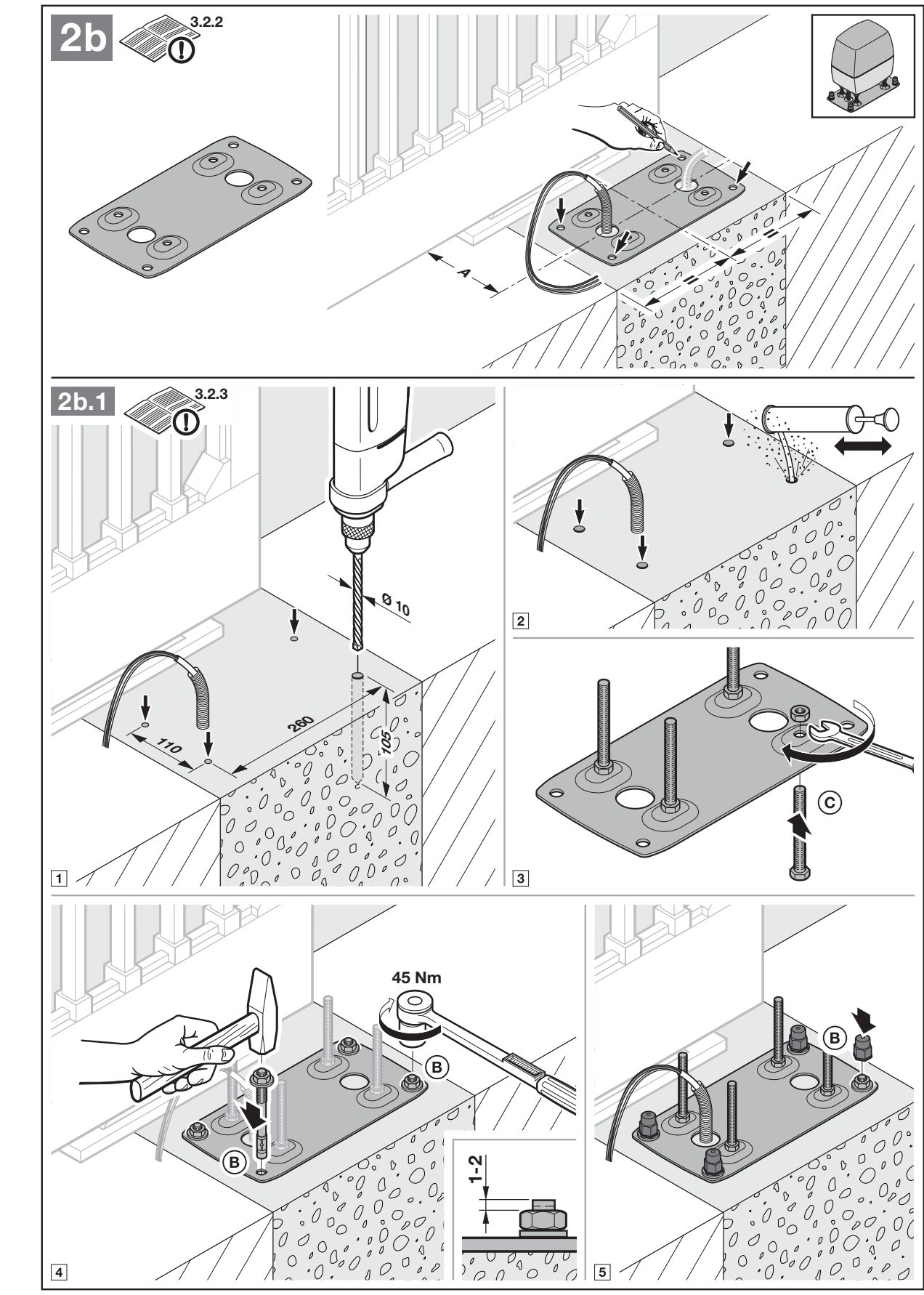

Para los tornillos de anclaje, utilice la plantilla de perforación y haga los orificios de Ø 12 mm, 80 mm de profundidad. Para los anclajes de alta resistencia y la placa de suelo, los orificios son de Ø 10 mm, 105 mm de profundidad; el plano indica un par de apriete de 45 Nm para el anclaje mostrado. Proteja el motor del polvo y las virutas. El instalador debe confirmar la capacidad de carga del soporte real y la idoneidad de los anclajes suministrados.
Coloque las juntas de los tubos protectores e introduzca los cables en la carcasa desde abajo. Coloque el motor nivelado y fíjelo firmemente. Con la tapa abierta, proteja los componentes electrónicos de la humedad; después de la instalación, selle la carcasa contra el agua y los insectos.

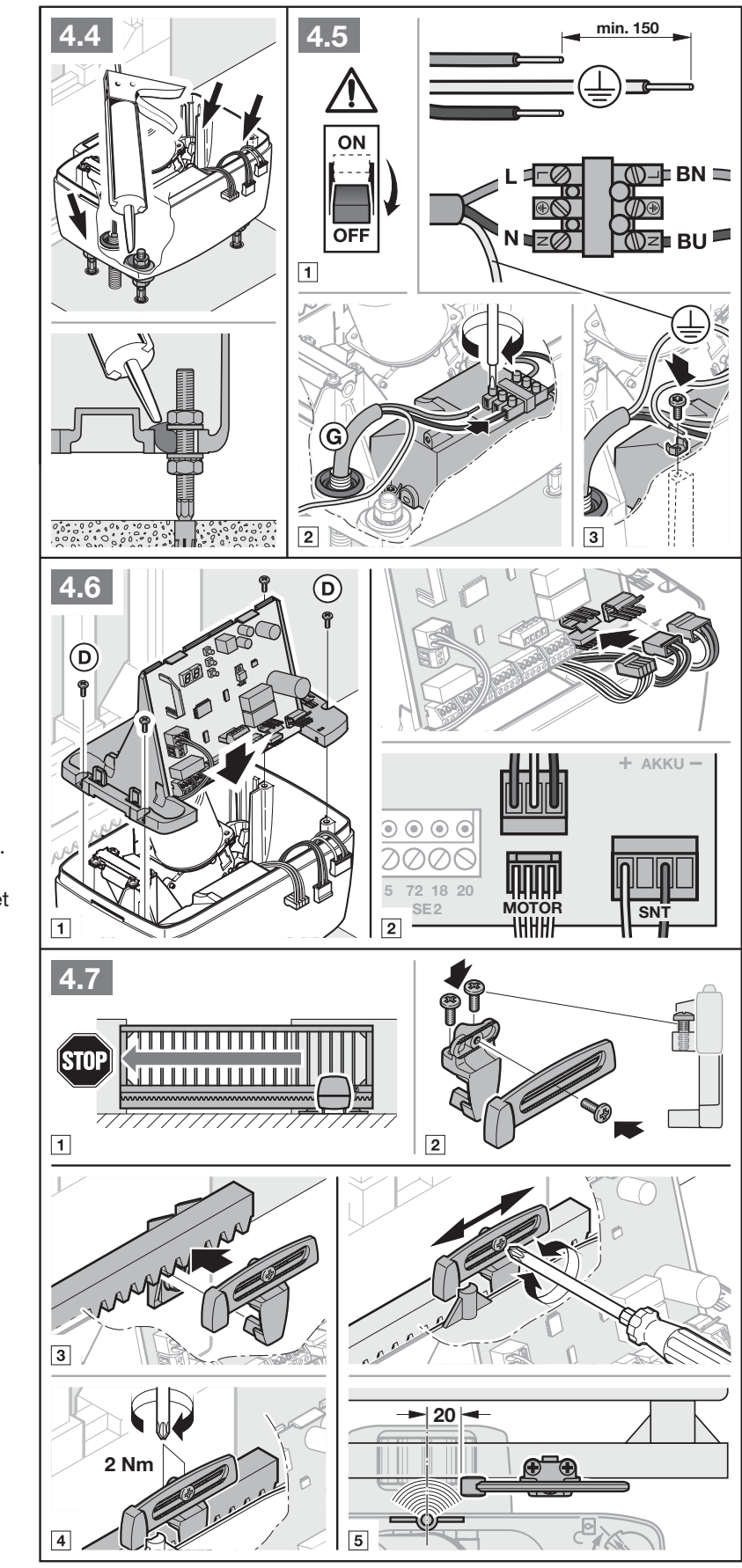

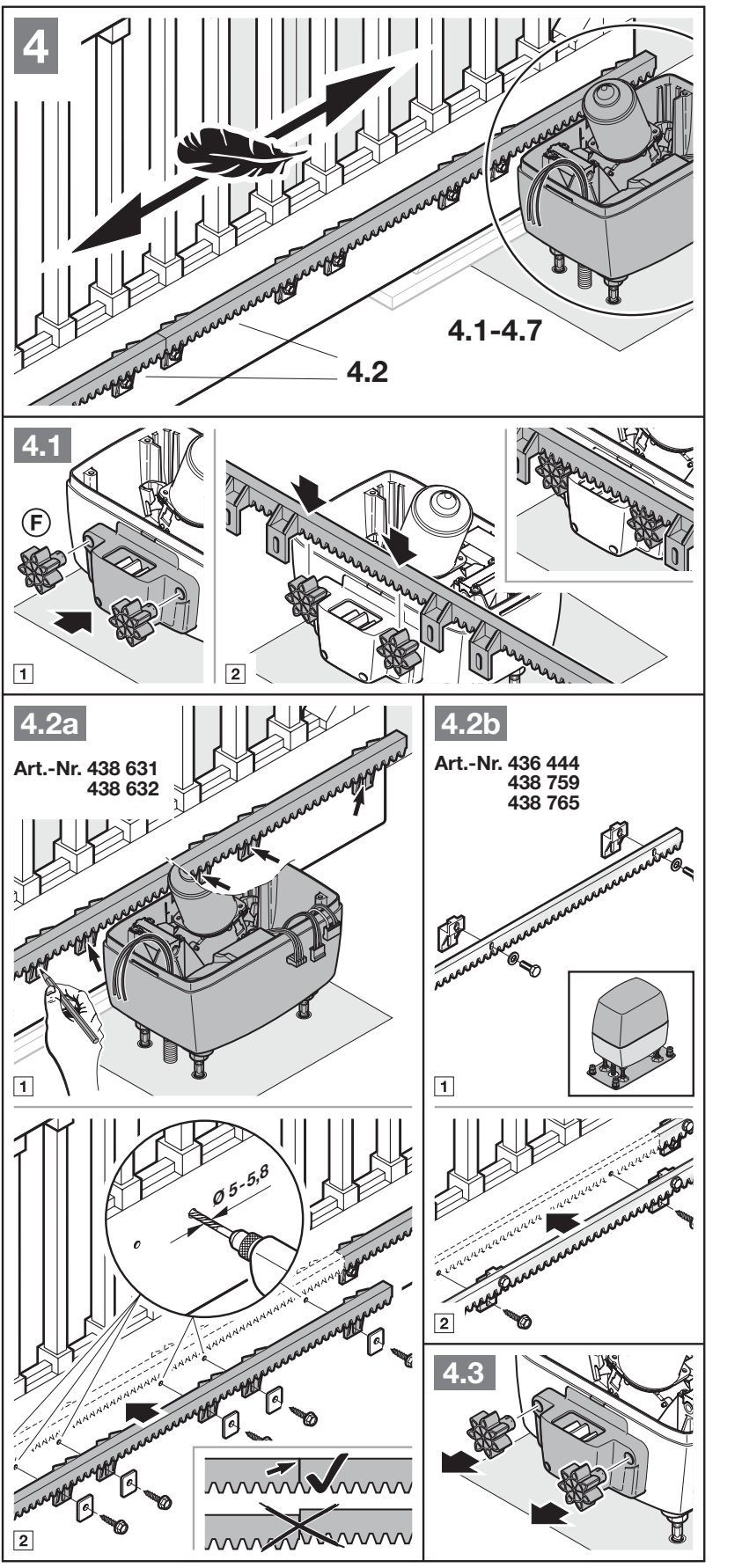

Cremallera e imán de fin de carrera
El motor debe estar desbloqueado durante el montaje de la cremallera. Las uniones entre las distintas piezas deben quedar alineadas y continuas, sin escalones. Tras la instalación, alinee la cremallera, el piñón y la carcasa del motor; respete las cotas indicadas en la figura correspondiente, no valores tomados de otra marca. Un engrane incorrecto puede provocar una inversión del sentido de marcha no deseada.
La posición final de cierre la detectan un imán y un contacto reed REED. Desplace manualmente la puerta hasta la posición cerrada, monte previamente el patín magnético en la posición central y fíjelo desplazado aproximadamente 20 mm hacia el contacto reed como se muestra en la ilustración. A continuación, compruebe la posición final y ajústela ligeramente durante el aprendizaje.
Cableado y separación de tensiones
| Circuito | Requisito |
|---|---|
| Red eléctrica | 230/240 V AC; alimentación de 3 × 1,5 mm²; para instalación enterrada, cable adecuado para exteriores según las instrucciones. Tubo protector independiente. |
| Accesorios | Instale los circuitos de 24 V por separado de la red eléctrica. Bornes para conductores de 0,5–2,5 mm². |
| Pulsador externo | Longitud máxima del cable: 30 m. |
| HALT y circuitos de seguridad de las ilustraciones | Longitud máxima del cable: 10 m, según el esquema correspondiente. |
| Prolongación de cables subterráneos | Caja de derivación adecuada con protección IP65; la conexión no debe quedar desprotegida bajo tierra. |

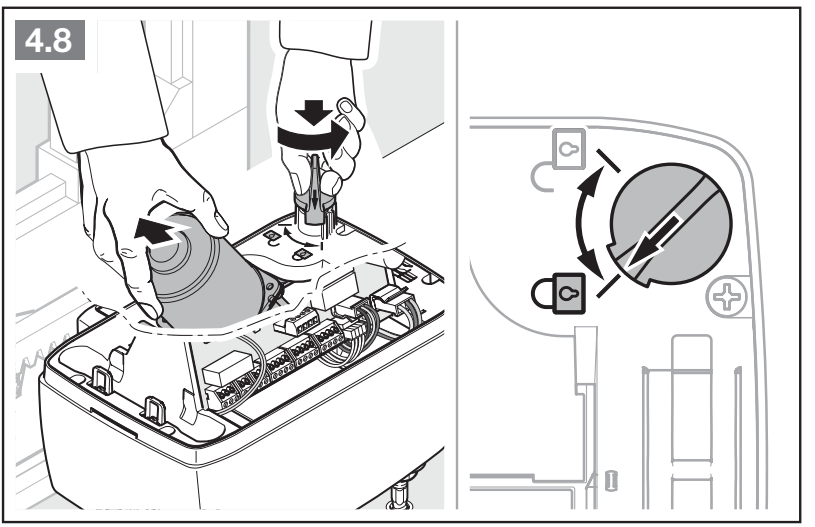

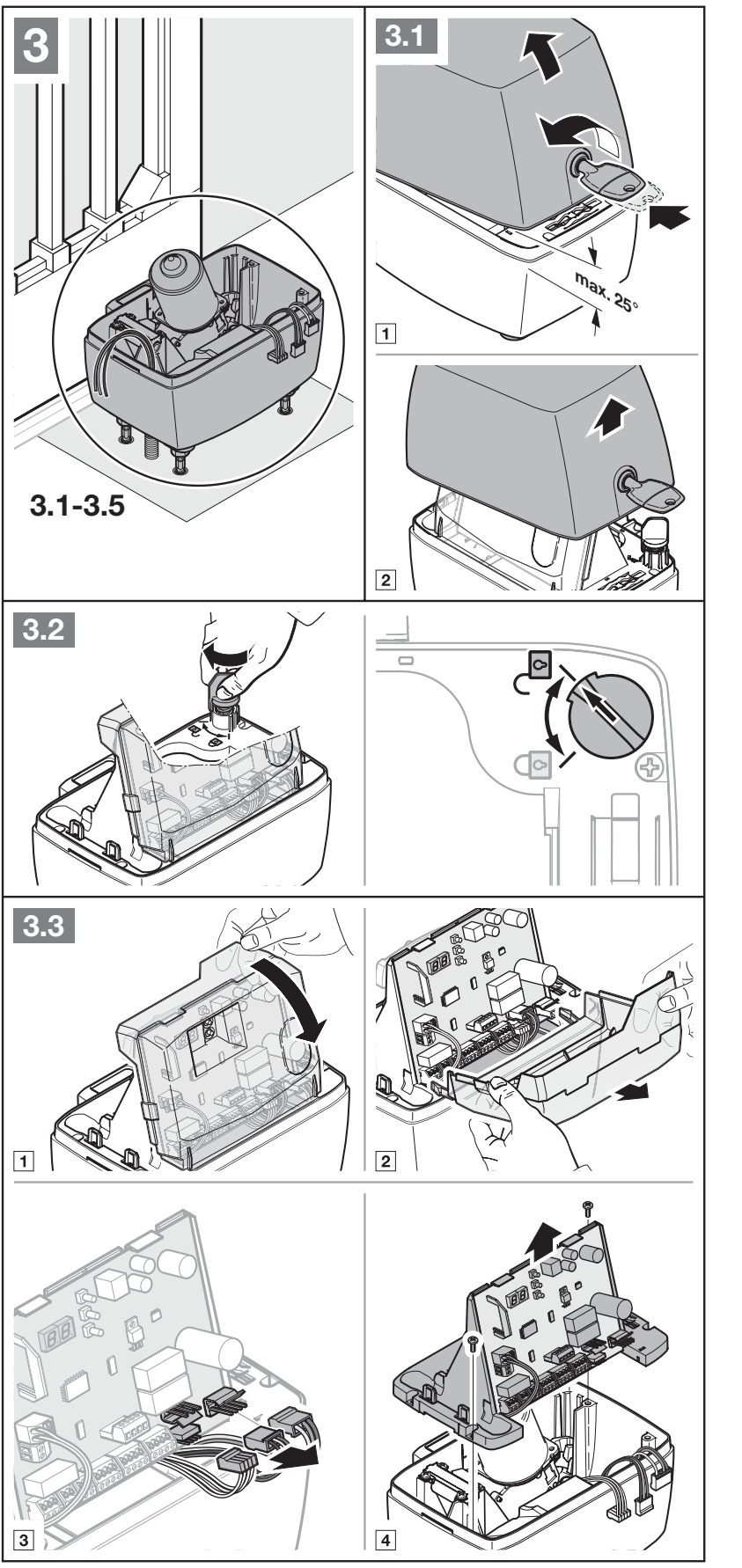

Desbloqueo manual y bloqueo
- Desconecte la red eléctrica y, si lo hay, el HNA Outdoor. Asegure la puerta para evitar que se mueva sin control.
- Abra la cubierta y gire el mecanismo de desbloqueo hasta la posición de desbloqueo, como se muestra en la ilustración. El motor con el piñón bajará hacia la carcasa; si es necesario, presiónelos hacia abajo con cuidado.
- Desplace la puerta manualmente y de forma controlada. No introduzca las manos en la zona de engrane de la cremallera.
- Para bloquearlo, gire el mecanismo hasta la posición de bloqueo y levante ligeramente el motor mientras lo hace. La puerta debe volver a acoplarse al accionamiento antes del final de carrera.
- Coloque la cubierta. Al restablecer la alimentación, puede iniciarse un recorrido de referencia en dirección de cierre; mantenga despejada la zona y supervise el movimiento.

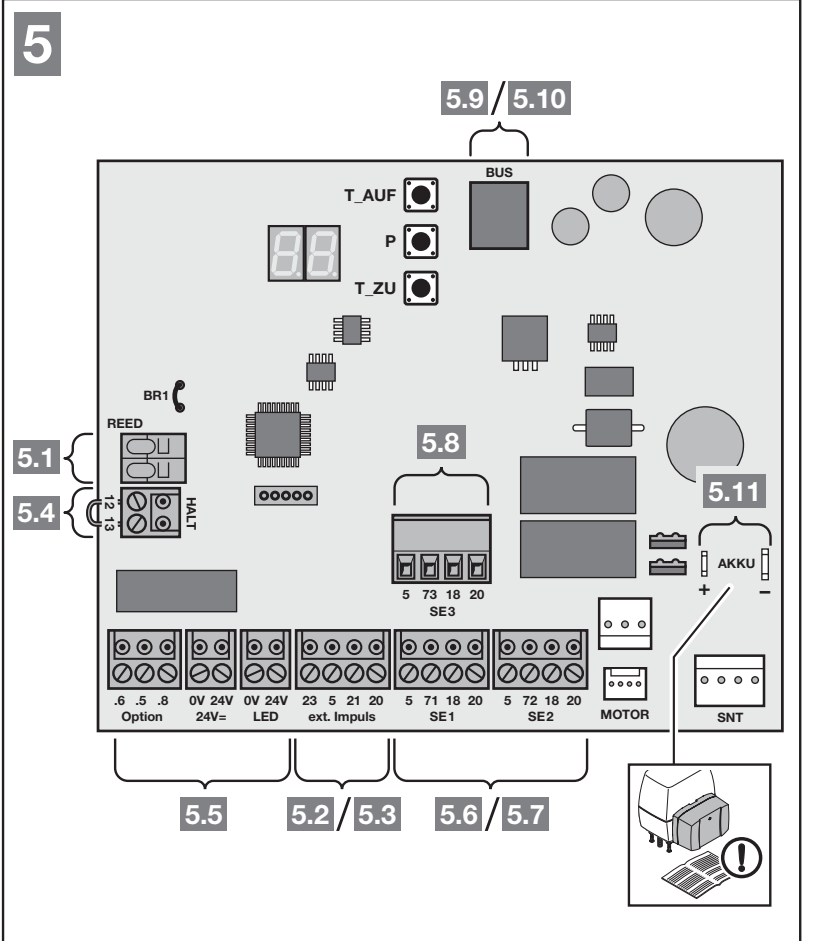

Orientación de la placa de control
La ilustración está orientada con los botones T_AUF, P, T_ZU arriba y la hilera larga de bornes abajo. BUS está arriba, junto a los botones, REED y HALT a la izquierda, SE3 en la parte elevada, encima de SE1/SE2, que están abajo. A la derecha están MOTOR, SNT y la conexión AKKU. Distinga los circuitos de señal, motor y alimentación según las denominaciones de los conectores.
Alimentación, polaridad y bornes de control
| Borne / conector | Función y límite |
|---|---|
| Parte de conexión a la red L / N y PE de la carcasa | Red eléctrica de 230/240 V AC, 50/60 Hz; L es la fase, N el neutro y PE el conductor de protección. La corriente AC no tiene positivo ni negativo. La alimentación se conecta a la parte de conexión a la red, no a los bornes de señal. |
| 5 / 20 | 5 = positivo (+24 V DC), 20 = 0 V (−). Consumo total máximo de los accesorios: 250 mA; cuente todos los elementos conectados. |
| 24 V= : 24 V / 0 V | Salida de corriente continua identificada por separado: 24 V = +, 0 V = −. Uso, por ejemplo, para una luz de 24 V según el esquema; no es una salida de 230 V. |

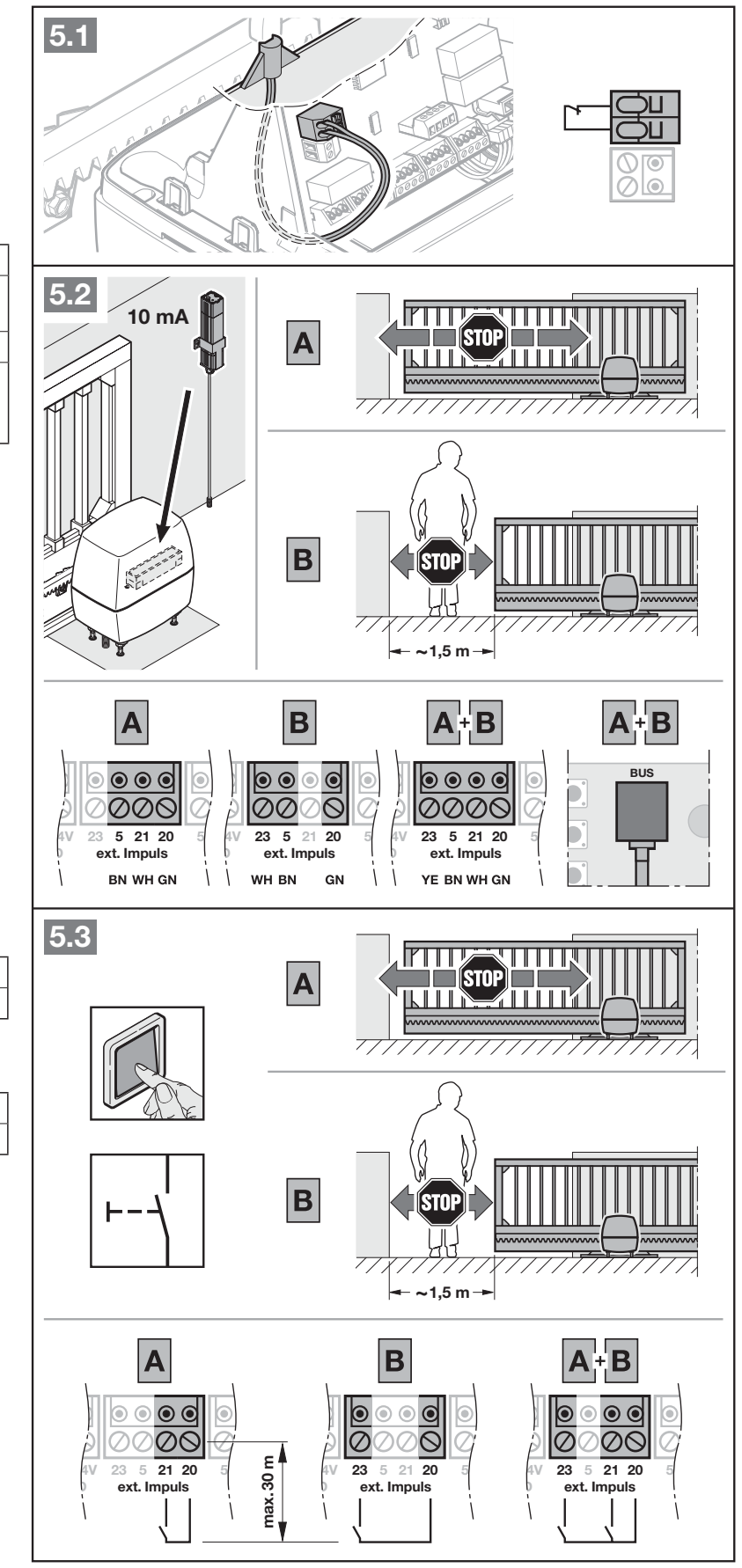

| 21 / 20 | Impulso NO sin tensión o contacto que conmuta a 0 V. Los pulsadores pueden conectarse en paralelo; el contacto por sí mismo no tiene +/−. |
| 23 / 20 | Señal NO sin tensión para apertura parcial; 23 es la señal y 20 el 0 V común, no forman un par de alimentación. |

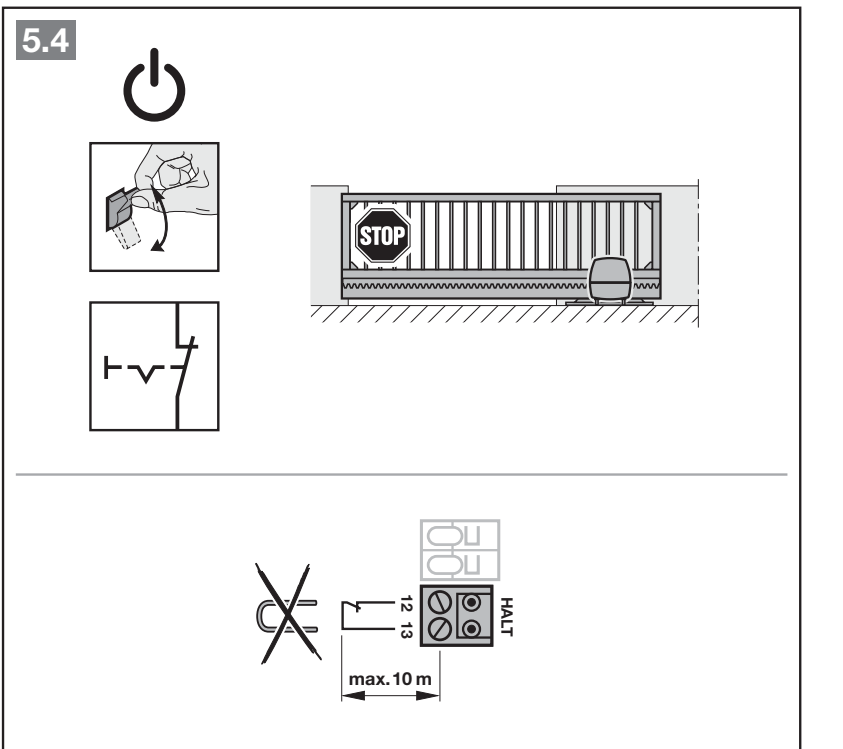

| HALT 12 / 13 | STOP NC sin tensión; 13 = 0 V, 12 es la entrada. Al instalar STOP, retire el puente original 12–13 y conecte un contacto NC. |
| REED | Sensor reed de final de carrera conforme a la configuración original; no conecte tensión externa. |
| BUS | Accesorios del sistema con el conector correspondiente. No es una salida universal +/− para conectar cualquier dispositivo. |
| MOTOR / SNT / AKKU | Motor, parte de conexión a la red y batería de emergencia especificada. Respete los conectores originales y la polaridad indicada; desconecte también la batería antes de realizar trabajos. |
La tensión externa aplicada a las entradas de control puede destruir la electrónica. No conecte 230 V a 21/23/HALT ni a SE. HALT no es una entrada de seguridad supervisada de nivel PLc; no lo confunda con el dispositivo de protección SE.

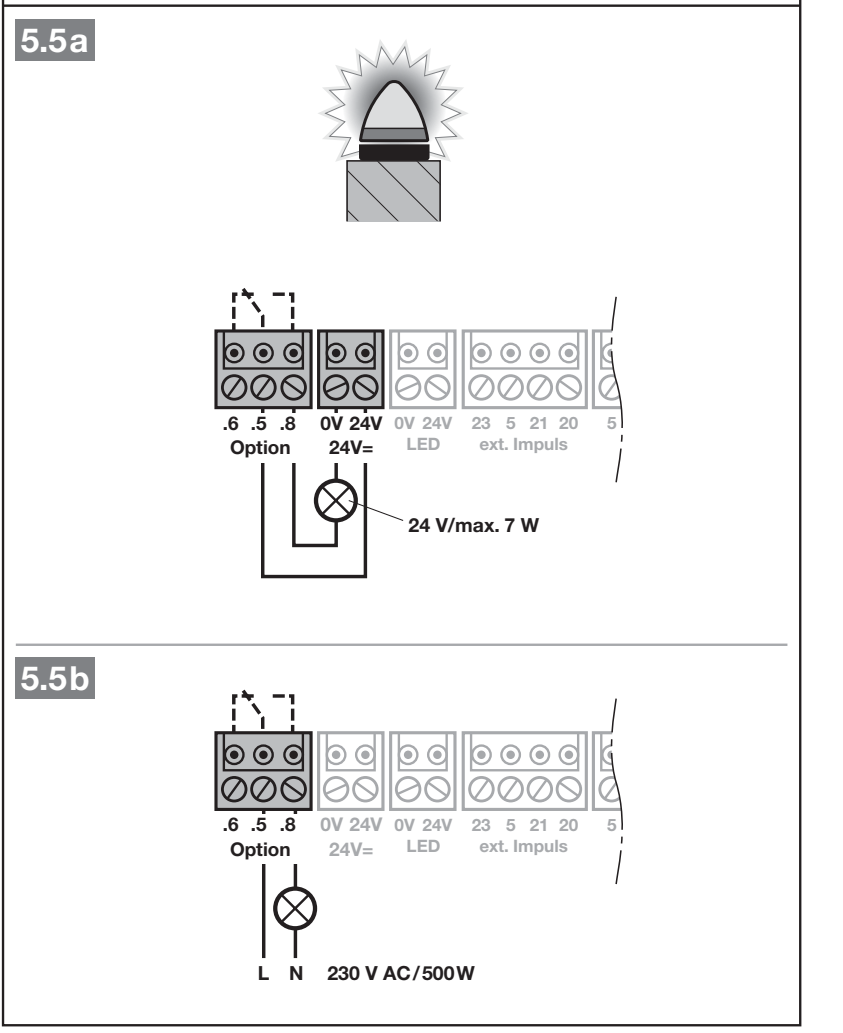

Luz intermitente SLK y relé Option
Relé Option tiene contactos sin tensión .5 común, .8 NO, .6 NC. Para una luz de 24 V, el esquema utiliza 24 V (+) → .5, .8 → luz, retorno de la luz → 0 V (−). En una luz sensible a la polaridad, la entrada positiva se conecta a la alimentación conmutada desde .8 y la negativa a 0 V. El fabricante especifica para esta luz de 24 V máx. 7 W; respete también el límite total de los accesorios: el valor de 7 W no lo aumenta. La función del relé interno se configura en el menú 31.
La luz de 230 V tiene alimentación de red externa propia; el esquema del fabricante indica un máximo de 500 W. Los conductores de red deben contar con aislamiento adicional hasta la conexión. Esta conexión solo debe realizarla un electricista, siguiendo el PDF completo; los 230 V no deben llegar a los circuitos de baja tensión.

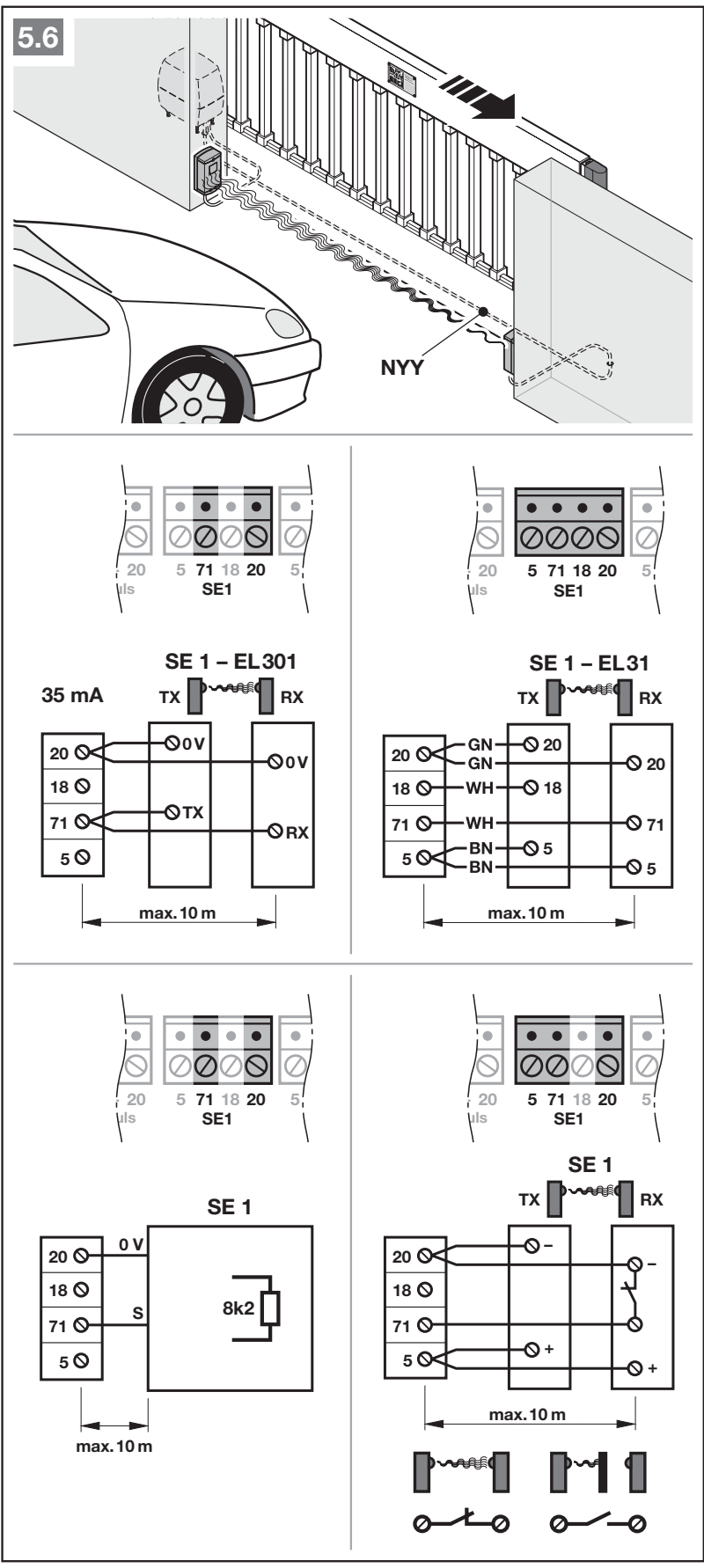

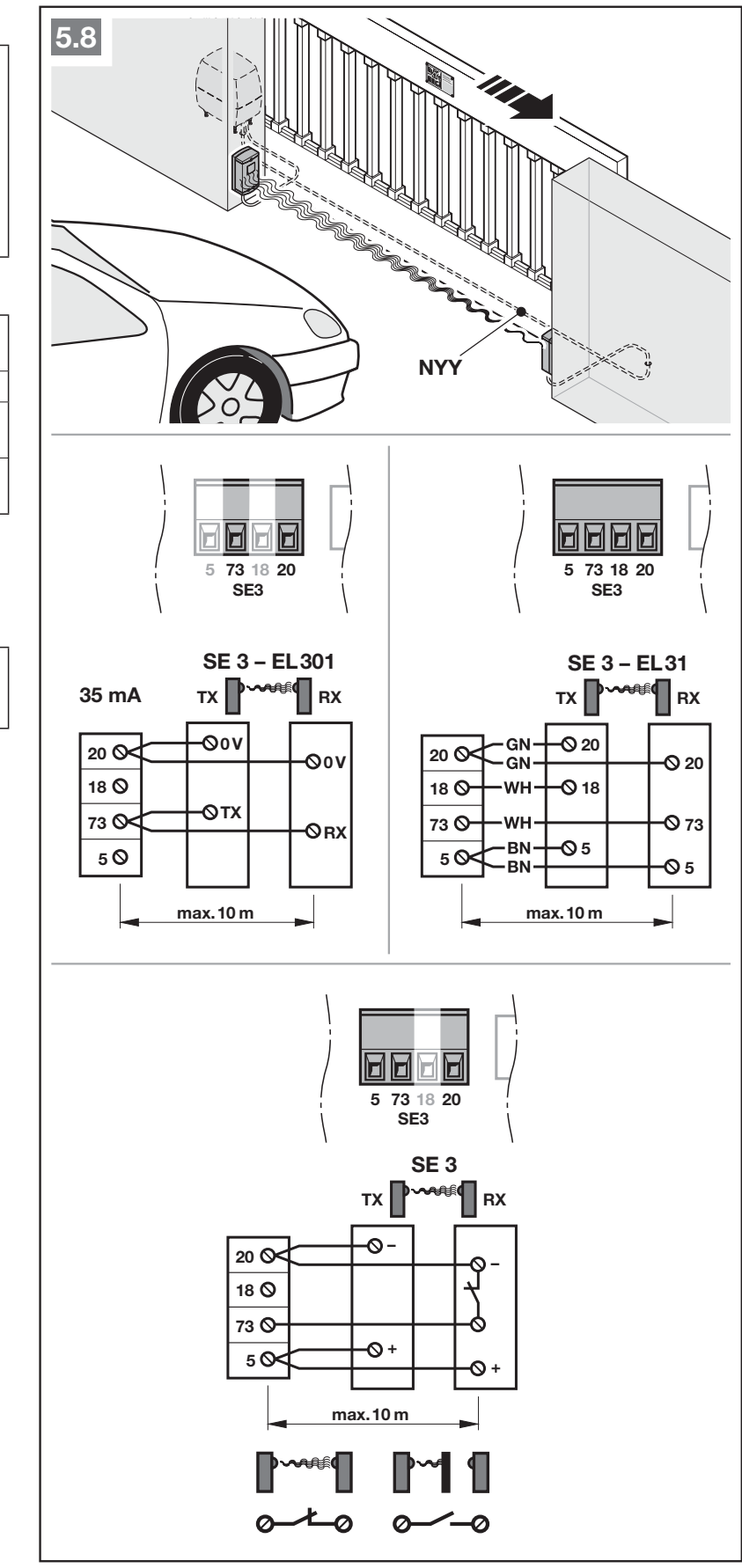

Fotocélulas y entradas de seguridad SE1/SE2/SE3
| Entrada | Bornes y respuesta indicados en el manual |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 71 = señal. Actúa durante el cierre y revierte brevemente el movimiento. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 72 = señal. Actúa durante la apertura y realiza una breve inversión del movimiento. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 73 = señal. Actúa durante el cierre y realiza una breve inversión del movimiento. |
Tras la conexión, un técnico debe ajustar y comprobar el sentido de actuación y la inversión de cada dispositivo de protección según la puerta concreta. SE1 y SE2 admiten fotocélulas dinámicas de dos hilos, fotocélulas de tres hilos con o sin prueba, un perfil de seguridad resistivo de 8k2 y la protección de borde especificada. Para SE3 se indican aquí las fotocélulas; no aplique a SE3 el cableado del perfil de seguridad resistivo de SE1/SE2. Para conectar dos fotocélulas a un circuito se necesita un expansor LSE2. Según las instrucciones, los dispositivos de protección sin prueba solo se permiten para proteger bienes materiales.

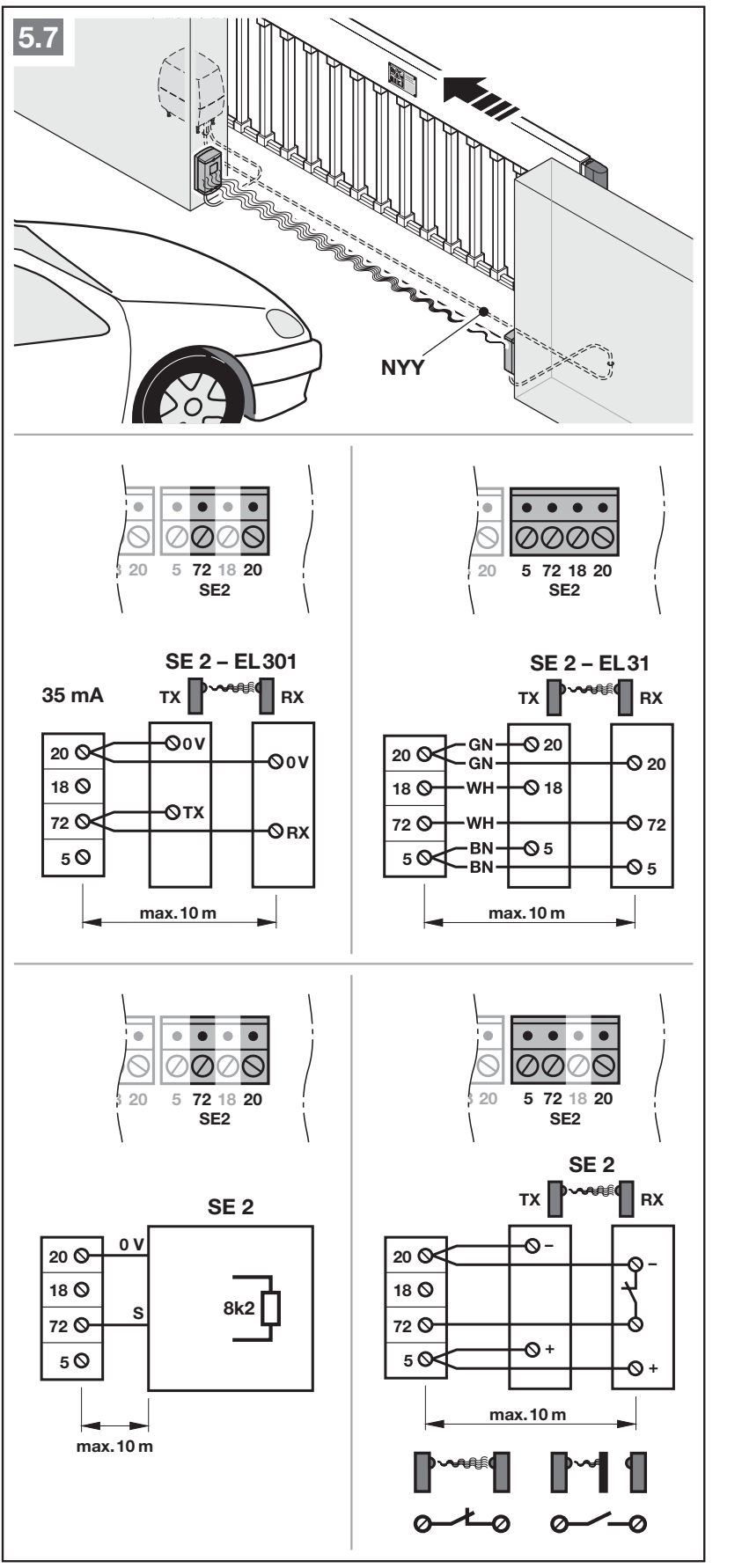

EL301: conexión exacta según el esquema original
EL301 es un conjunto dinámico de dos hilos con un consumo de 35 mA según la ilustración. Para SE1, conecte TX 0 V y RX 0 V → 20, el terminal marcado TX → 71 y el terminal marcado RX → 71. Para SE2, sustituya 71 por el borne 72; para SE3, por el borne 73. En este esquema concreto de EL301 no se utilizan el borne 5 ni la entrada de prueba 18. Las designaciones TX/RX son terminales del sistema; no les asigne una alimentación propia de +24 V ni una polaridad basada en otras fotocélulas.
Con EL31 las conexiones siguientes van de la placa del automatismo a la fotocélula. Alimentación del receptor RX y del emisor TX: placa 20 → 20 (0 V/−, GN), placa 5 → 5 (+24 V DC, BN). Prueba del receptor RX: placa 18 → 18 (WH). Conecte el cable de señal WH del receptor RX a la placa del automatismo, en 71 para SE1, 72 para SE2 o 73 para SE3. Consulte la ilustración completa de la SE correspondiente y compare las designaciones de la fotocélula suministrada con sus instrucciones. Si utiliza otro contacto con alimentación propia, siga su esquema específico; no confunda un contacto NC libre de potencial con la alimentación +/−.
Conecte todos los dispositivos de seguridad antes del aprendizaje. Tras añadir o modificar los dispositivos de seguridad, realice un nuevo aprendizaje menú 10 y pruebas de funcionamiento. El ajuste del sentido de actuación, la inversión, la velocidad y la fuerza en los menús avanzados debe realizarlo un técnico.

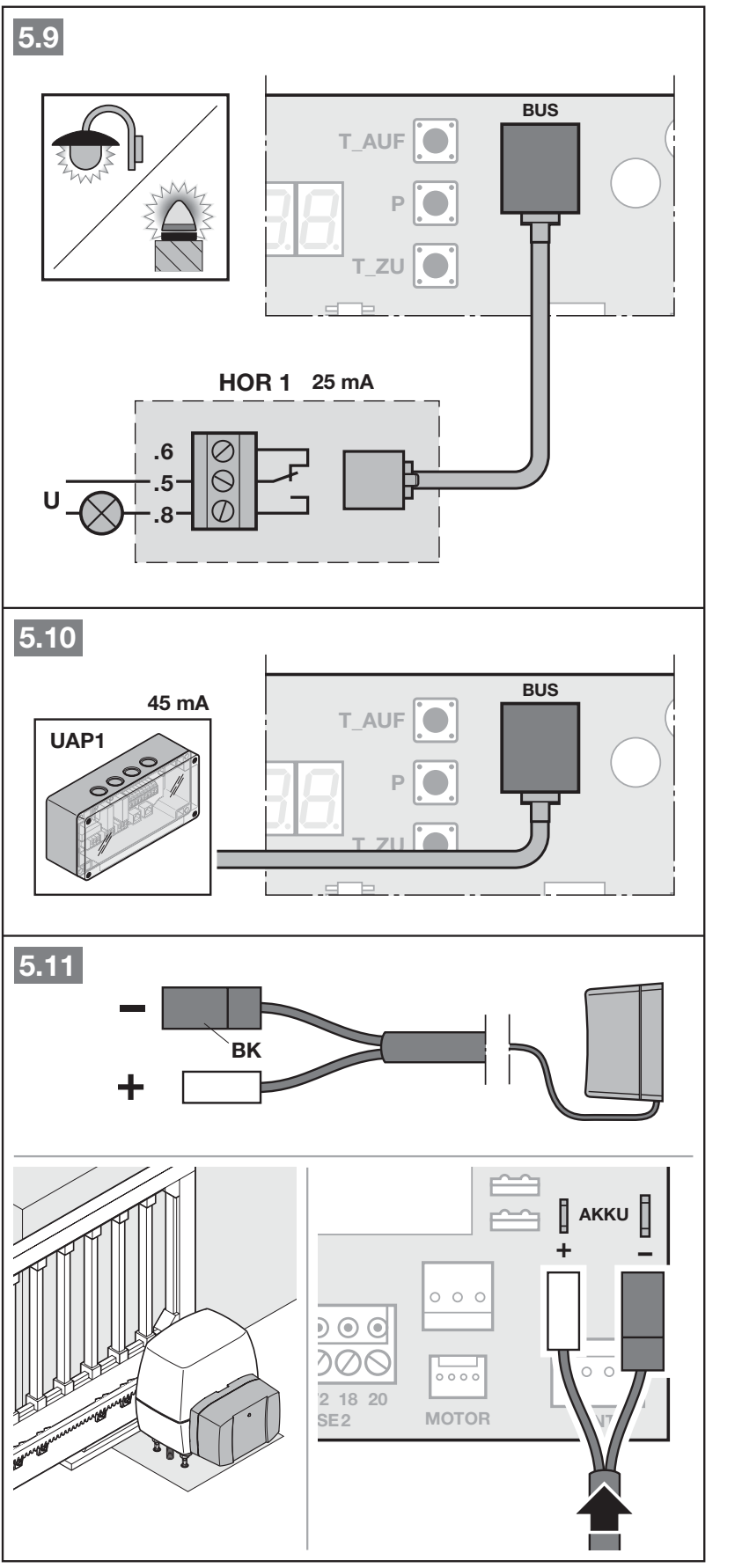

Módulos opcionales y receptor externo
| Dispositivo | Conexión / función |
|---|---|
| Receptor externo con cable | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulso); YE → 23 (apertura parcial). HEI3 BiSecur tiene el conector correspondiente; ESEI BiSecur se conecta al BUS. |
| HOR1 / UAP1 / UAP1-300 | Conectores BUS correspondientes, según la ilustración; HOR1 consume 25 mA y UAP1, 45 mA. Funciones del relé externo en el menú 30. |
| HNA Outdoor | Conexión AKKU específica; conmutación automática en caso de corte del suministro eléctrico. Según la orientación de la ilustración, el + está a la izquierda y el − a la derecha; el cable negro BK va al −. Utilice el conector original y respete la polaridad marcada para la batería especificada. Antes de realizar el mantenimiento, desconecte el conector; cortar el suministro eléctrico no significa que el automatismo esté completamente desconectado. |

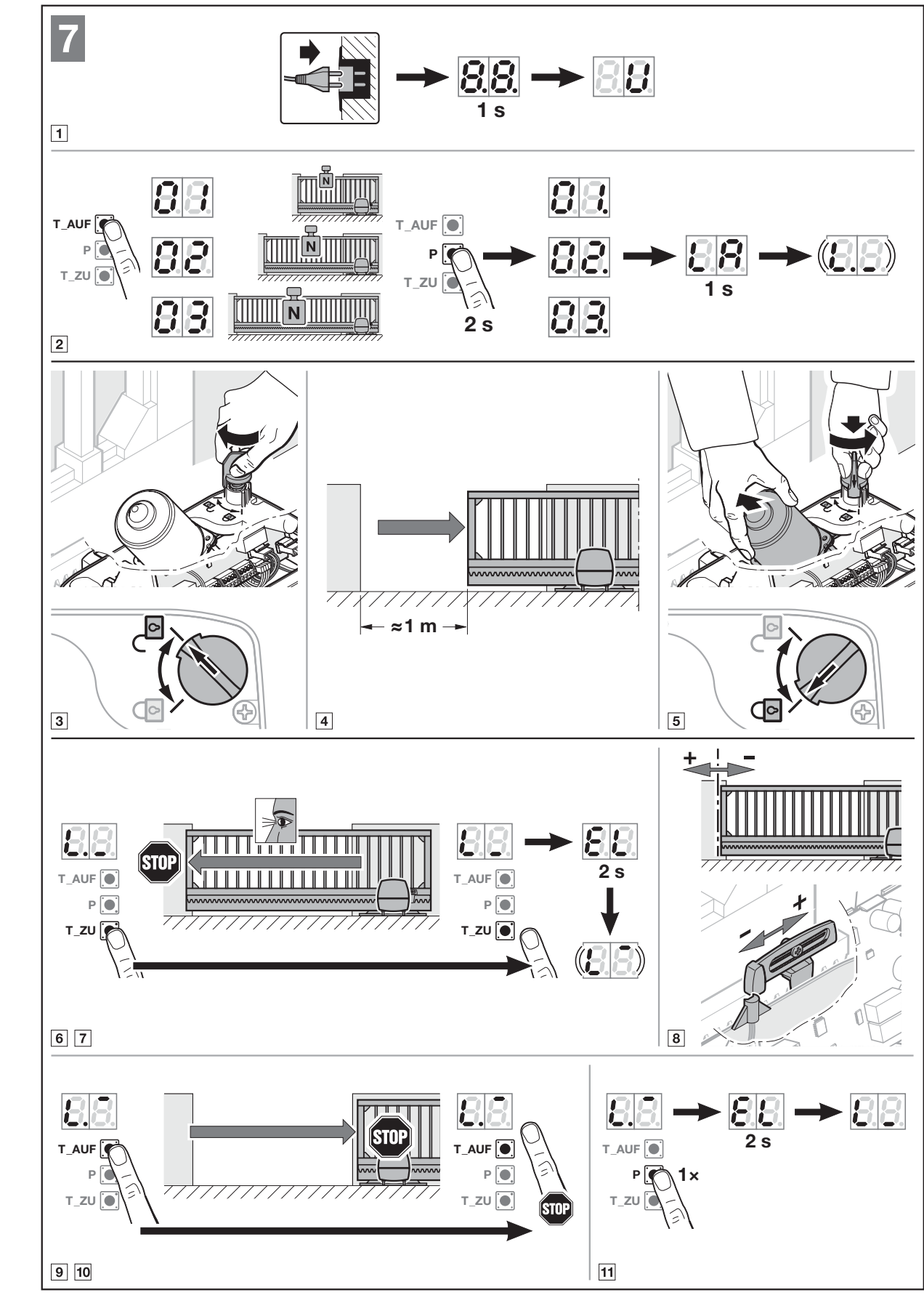

Primera puesta en marcha y selección del tipo 03
Los dispositivos de seguridad deben estar conectados, las trayectorias ópticas despejadas, la puerta en buen estado mecánico y el área cerrada al paso de personas. Durante el aprendizaje se memorizan las posiciones finales, las fuerzas y los dispositivos de protección conectados. El sentido se determina durante el aprendizaje; una vez realizada correctamente la puesta en marcha, solo puede cambiarse mediante un restablecimiento de fábrica y un nuevo aprendizaje.
- Conecte la alimentación. La pantalla muestra primero 8.8. y después U. El tipo viene preajustado de fábrica; tras restablecer los valores de fábrica, seleccione con el botón T_AUF 03 para LineaMatic H. Seleccione únicamente el tipo que corresponda al automatismo real; elegir otro modifica las velocidades y los ajustes de seguridad.
- Mantenga pulsado P. Manténgalo pulsado durante aproximadamente 2 segundos. Cuando aparezcan el tipo y LA, la unidad iniciará el aprendizaje de las posiciones finales.
- Desbloquee la puerta, ábrala aproximadamente 1 m y vuelva a bloquear el automatismo. Mantenga pulsado T_ZU; la puerta debe moverse en dirección de cierre. Si se mueve en sentido contrario, suelte brevemente el botón y vuelva a mantener pulsado T_ZU siguiendo el procedimiento del fabricante.
- Cuando se detenga mediante el interruptor final magnético, suelte el botón que mantiene pulsado. Si la posición de cierre no es correcta, desplace el carro magnético, mantenga pulsado brevemente T_AUF para que la puerta se aleje del interruptor final y, a continuación, mantenga pulsado T_ZU hasta que vuelva a detenerse en el interruptor final. Repita este procedimiento si es necesario.
- Mantenga pulsado T_AUF hasta alcanzar la posición de apertura deseada, suéltelo, ajuste con precisión mediante T_AUF/T_ZU y guarde con el botón P.
- Para aprender las fuerzas, pulse brevemente T_ZU y deje que la puerta se cierre; después pulse T_AUF y deje que se abra por completo. El dispositivo de seguridad no debe activarse durante el aprendizaje de las fuerzas.
- Configure el receptor externo, si lo hay, según sus instrucciones. Compruebe los dispositivos de protección y las fuerzas de toda la puerta, coloque las cubiertas y explique al usuario el procedimiento de desbloqueo manual.

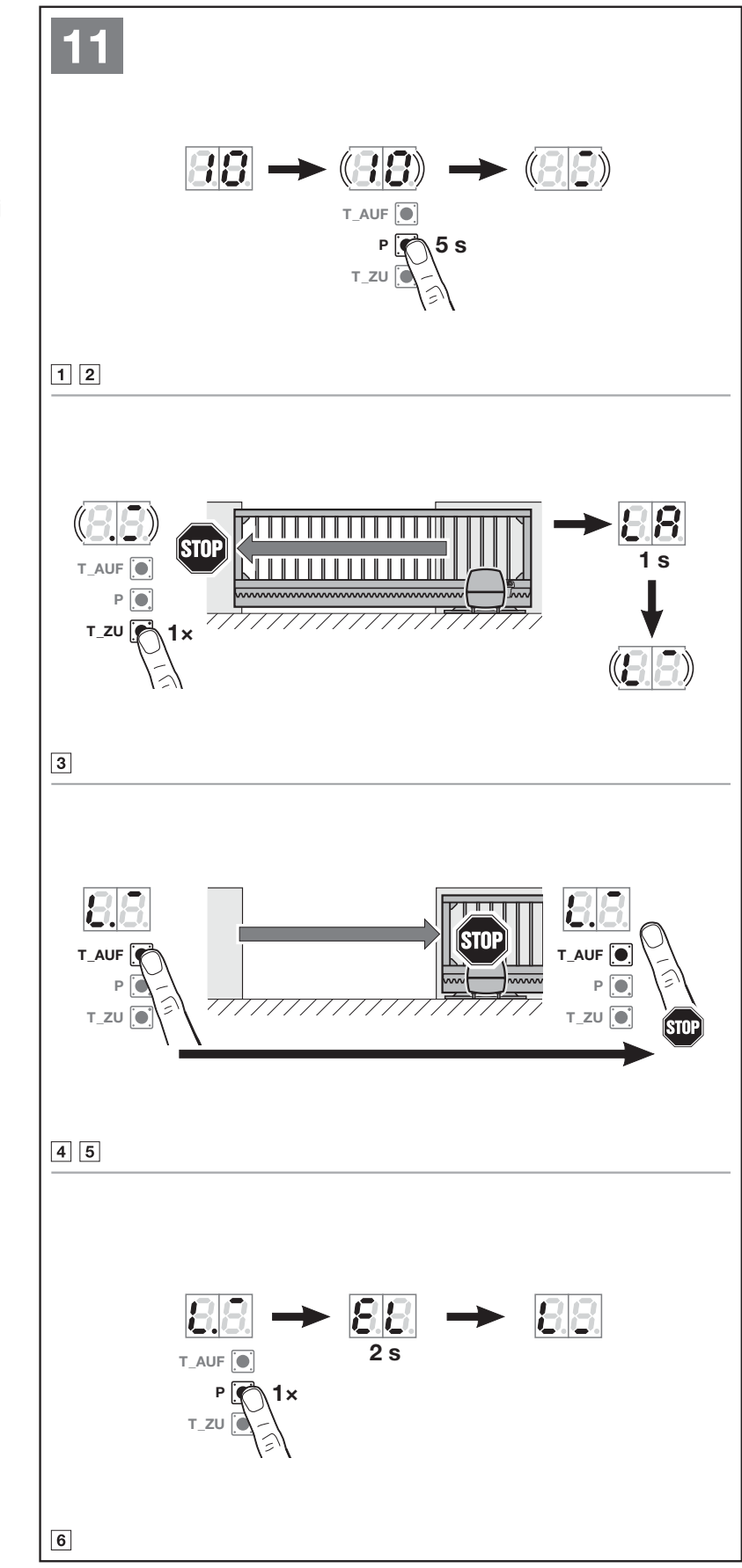

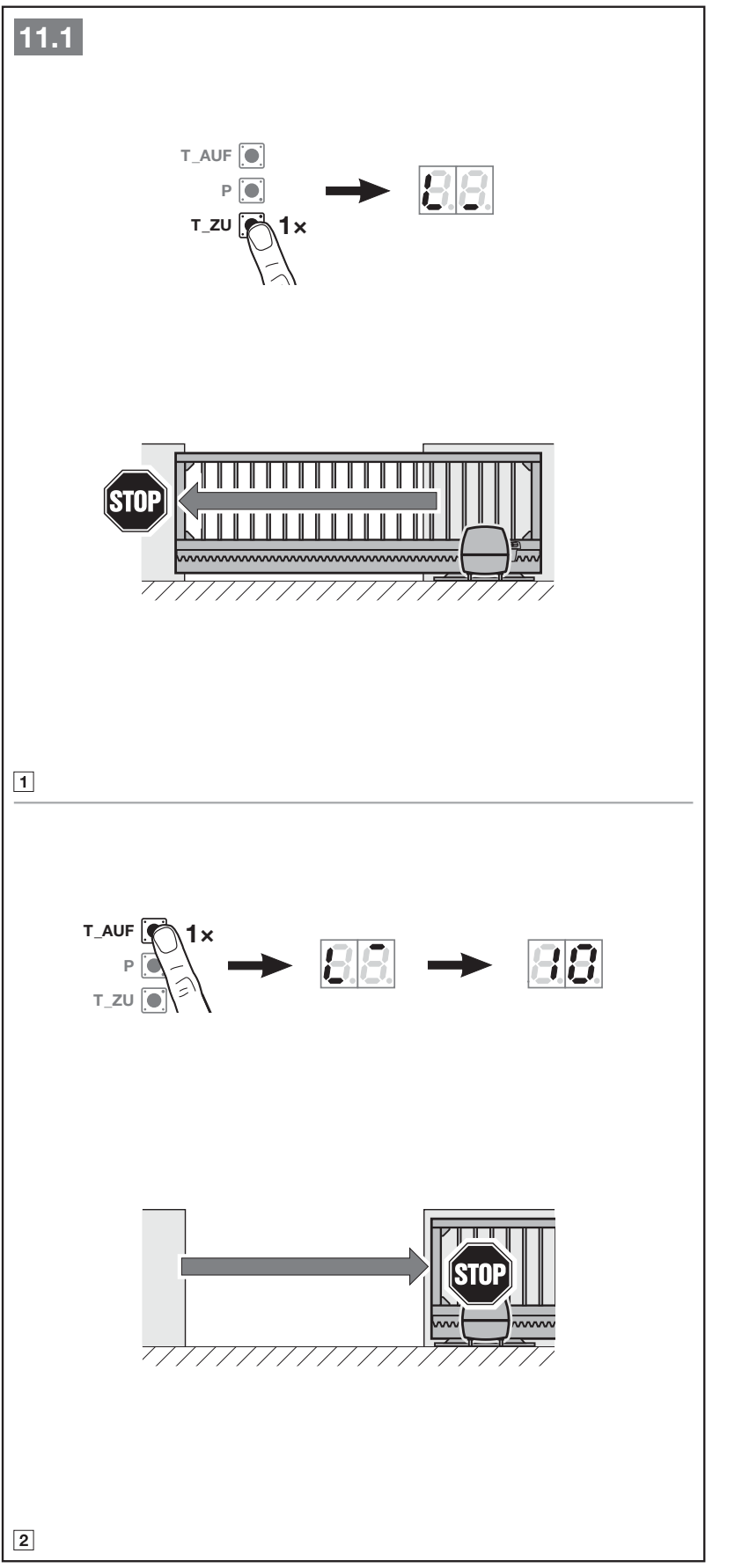

Nuevo aprendizaje tras modificar la puerta o los dispositivos de seguridad
El menú 10 borra el recorrido y las fuerzas memorizados hasta el momento. Una vez activado, no se puede salir antes de tiempo; hay que completar el aprendizaje. Se utiliza tras modificar las posiciones finales o la mecánica, realizar el mantenimiento o añadir fotocélulas o un perfil de seguridad. No tiene un límite de tiempo habitual.
- Abra la puerta aproximadamente 1 m, seleccione el menú 10 y mantenga pulsado P durante 5 segundos.
- Pulse T_ZU y deje que la puerta llegue al interruptor final de cierre.
- Mantenga pulsado T_AUF hasta alcanzar la posición de apertura deseada, ajuste si es necesario y confirme con P.
- Accione T_ZU para cerrar completamente la puerta y T_AUF para abrirla por completo, de modo que se vuelvan a aprender las fuerzas.
- Al finalizar, el 10 parpadea rápidamente durante aproximadamente 2 segundos y después queda iluminado de forma fija. Seleccione 00 y pulse brevemente P para volver al modo de funcionamiento. Compruebe todos los dispositivos de protección y los ajustes de funcionamiento.

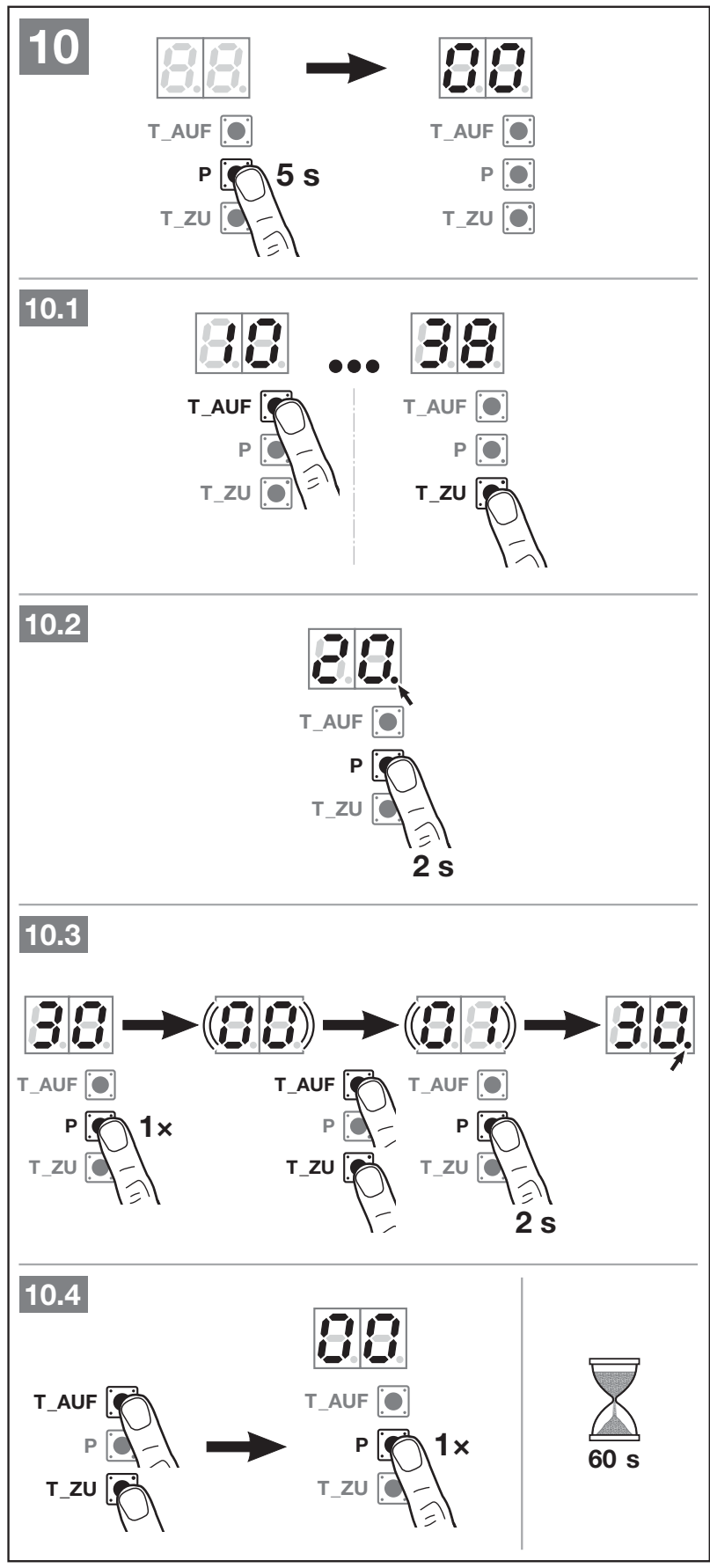

Programación mediante la pantalla
Para acceder, mantenga pulsado P durante aproximadamente 5 segundos, hasta que aparezca 00. T_AUF/T_ZU permite seleccionar el menú o el parámetro. Para una función independiente, mantenga pulsado P durante 2 segundos; en un menú con parámetros, pulse primero P brevemente, seleccione el parámetro y mantenga pulsado P durante 2 segundos para guardarlo. El punto junto al número indica la opción activa. Seleccione el menú 00 y pulse brevemente P para salir de la programación; el límite de tiempo habitual es de 60 segundos. No dé por guardado un parámetro nuevo si no lo ha confirmado.
Las tablas muestran las opciones y el procedimiento para guardarlas. Después de ajustar los parámetros, compruebe el parámetro activo y el funcionamiento de toda la puerta. Se muestran los menús públicos; los ajustes de servicio de fuerza, velocidad y límites de inversión deben ser realizados por un técnico.
Menús 30 y 31 – parámetros del relé
| Parámetro | Significado |
|---|---|
| 00 | Función de iluminación: externa para 30 e interna para 31. El menú 30/00 activa 26; el 31/00 activa 22. |
| 01 / 02 / 03 | Indicación de posición abierta / cerrada / parcialmente abierta. |
| 04 | Señal de impulso al recibir una orden de apertura; en el menú 30, también con apertura parcial para el relé externo. |
| 05 | Aviso de error. |
| 06 | Señal continua durante el arranque/preaviso. |
| 07 | Parpadeo durante el arranque/preaviso. |
| 08 | Relé activado durante el movimiento y desactivado en las posiciones finales. |
| 09 | Indicación del intervalo de mantenimiento In. |
| 10 | Parpadeo durante el arranque/preaviso solo al cerrar. |
Con los parámetros 01–10, se activa el menú 25 para el relé externo y el menú 20 para el relé interno. El preaviso solo está activo si se ha activado el menú 32. Por tanto, compruebe siempre el cambio del relé junto con el menú asociado automáticamente.
Menús 32, 34 y 35 – opciones de temporización
| Parámetro del menú 32 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parámetro del menú 34 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parámetro del menú 35 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | igual que 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Active el automatismo 34/35 solo después de programar la fotocélula. Al activarlos, se configura automáticamente el preaviso 32/02, es decir, 2 segundos. Durante el cierre automático, una nueva orden detendrá la puerta. Configure la apertura parcial en el menú 36; si está demasiado cerca de la posición cerrada, la unidad mostrará el error 1 y utilizará la posición mínima permitida.
Control remoto mediante receptor externo
En esta oferta independiente, el LineaMatic H se suministra sin receptor de radio. Para el control remoto, hay que añadir un receptor adecuado y un emisor compatible. La memoria de los mandos y el procedimiento de programación dependen del receptor utilizado.
- Desconecte la alimentación de red y, si lo hay, el acumulador; conecte el receptor siguiendo sus propias instrucciones y el esquema de la placa.
- En el receptor cableado mostrado, conecte GN al 20 (0 V/−), BN al 5 (+24 V DC), WH al 21 (impulso) y YE al 23 (apertura parcial). Incluya el consumo del receptor en el límite total de 250 mA.
- Conecte el receptor especificado con conector HEI3 BiSecur al conector correspondiente; conecte el ESEI BiSecur a la toma de sistema BUS. No utilice BUS como una alimentación +/− de uso general.
- Guarde los códigos de los mandos en el receptor siguiendo sus instrucciones. A continuación, compruebe por separado la función de impulso, la apertura parcial y, si procede, los demás canales, con la zona protegida.
No coloque el cable de antena junto a objetos metálicos. La comprobación de la posición de la puerta requiere un receptor y un emisor bidireccionales adecuados; la frecuencia de 868 MHz por sí sola ni un receptor cualquiera garantizan esta función.

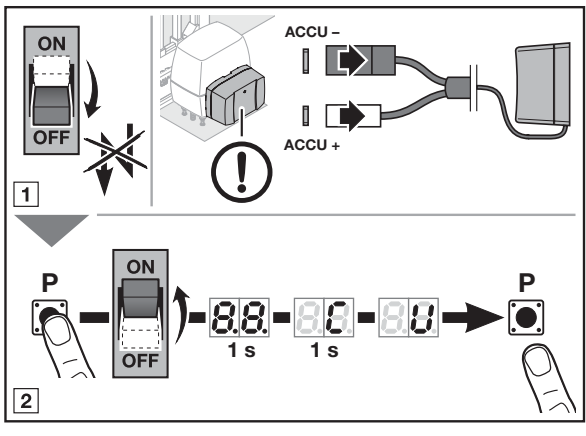

Restablecimiento de fábrica del automatismo
Restablecimiento del automatismo a los ajustes de fábrica
El restablecimiento de fábrica restaura los ajustes y borra los recorridos y las fuerzas programados. Después, hay que volver a seleccionar el tipo 03 para LineaMatic H y completar el proceso de programación. El menú 10 se utiliza para volver a programar por separado el recorrido y las fuerzas. Los mandos de un receptor externo conectado se borran en el propio receptor, siguiendo sus instrucciones.
- Desconecte la alimentación de red y la batería de emergencia, tal como se muestra en la imagen. Impida que la puerta se mueva.
- Mantenga pulsado el botón P y restablezca la alimentación de red.
- Mantenga pulsado P mientras aparecen 8.8. y C, hasta que aparezca U; después, suéltelo.
- Seleccione el tipo correcto 03 para LineaMatic H y realice de nuevo toda la puesta en marcha. Compruebe el funcionamiento del receptor externo, los dispositivos de seguridad, los tiempos y las fuerzas.
Recorrido de referencia tras desbloquear o después de un corte de alimentación
Si se desconoce la posición tras un corte de alimentación o después de que se active tres veces el limitador de fuerza, puede ser necesario realizar un recorrido de referencia. El siguiente impulso lo pondrá en marcha solo en dirección de cierre, a velocidad reducida y sin limitación de fuerza. La zona debe estar protegida; si no cuenta con una fotocélula u otro dispositivo de protección, el recorrido solo debe realizarse manteniendo la puerta a la vista. Si se ha desembragado manualmente sin que se haya producido un corte de alimentación, una vez asegurada la alimentación hay que volver a desconectarla para que se realice una nueva referencia según las instrucciones.
Diagnóstico de la pantalla
| Indicación | Significado / procedimiento |
|---|---|
| U | El automatismo no está programado; realice la puesta en marcha. |
| 8.8. | Arranque del automatismo; no indica necesariamente un error. |
| 1 con el punto parpadeando | No se puede ajustar el límite de inversión o la posición parcial; compruebe si hay obstáculos y la distancia respecto a la posición cerrada. |
| 2.1 / 2.2 / 2.3 | Protección SE1 / SE2 / SE3: obstáculo, desalineación, cableado o dispositivo dañado. |
| 3 / 5 | Limitación de fuerza durante el cierre / la apertura; retire el obstáculo y compruebe el movimiento mecánico, no aumente la fuerza automáticamente. |
| 4 | Circuito HALT12–13 interrumpido; compruebe el circuito NC y el cableado. |
| 6 | Error del sistema o limitación del tiempo de funcionamiento; un técnico debe comprobar el restablecimiento y la nueva programación; si el automatismo está averiado, deberá repararlo o sustituirlo. |
| 7 | Error de comunicación de la placa adicional; compruebe el cableado, los conectores y el módulo. |
| 8 | Entrada o control no válidos; compruebe el valor seleccionado. |
| 9 | Activación/avería del dispositivo de seguridad probado o del circuito 8k2; retire el obstáculo y compruebe el dispositivo de protección. |
| 13 / 17 | Subtensión / error de tensión; compruebe la fuente de alimentación y la batería. |
| C | Punto de referencia desconocido; asegure la zona y realice un recorrido de referencia. |
| In | Ha vencido el intervalo de mantenimiento; solicite una revisión del conjunto. |
Mantenimiento y entrega segura
El fabricante describe el automatismo como exento de mantenimiento, pero la puerta completa requiere revisiones periódicas. Compruebe mensualmente las funciones de seguridad y protección, y cada seis meses los bordes sensibles 8k2 y los dispositivos de protección no supervisados, según las instrucciones. Compruebe que el movimiento sea suave, que la cremallera esté bien fijada, el guiado, que los cables no estén dañados, que las fotocélulas estén limpias y que el desbloqueo funcione correctamente. Encargue a un profesional que corrija inmediatamente cualquier defecto.
Antes del mantenimiento, desconecte todas las fuentes de alimentación e impida que se vuelvan a conectar. Tras la instalación y cualquier modificación, un técnico comprobará la eficacia de los dispositivos de protección, la inversión y las fuerzas de funcionamiento. El técnico instruirá al usuario, le entregará las instrucciones y fijará la etiqueta de advertencia en un lugar visible de la puerta. Los niños no deben jugar en la zona de movimiento; solo se puede pasar cuando la puerta se haya detenido por completo.
Características técnicas del Hörmann LineaMatic H 4554321
| Parámetro | Valor |
|---|---|
| Modelo / selección del tipo | LineaMatic H /03 |
| Anchura máxima de la puerta | 10000 mm |
| Peso máx.: sobre suelo / autoportante | 800 kg /600 kg |
| Alimentación de red | 230/240 V AC,50/60 Hz; rango permitido: 170–260 V AC. |
| Tensión de control | 24 V/37 V DC, control interno conmutado; no es una salida universal para accesorios. |
| Alimentación de accesorios | 24 V DC;5=positivo,20=0 V; máximo total: 250 mA. |
| Control por radio | El receptor externo se selecciona por separado; la conexión y la memoria se configuran según sus instrucciones. |
| Grado de protección / temperatura | IP44 /−20 a+60 °C |
| Humedad máxima | 93%, sin condensación |
| Consumo en espera | Menos de 0,5 W |
| Posiciones finales | Sensor magnético de láminas REED y posiciones/fuerzas programadas electrónicamente. |
| Ciclos por día/hora | Según la placa de características. |
| Carcasa | Fundición metálica y plástico reforzado con fibra de vidrio, resistentes a la intemperie. |

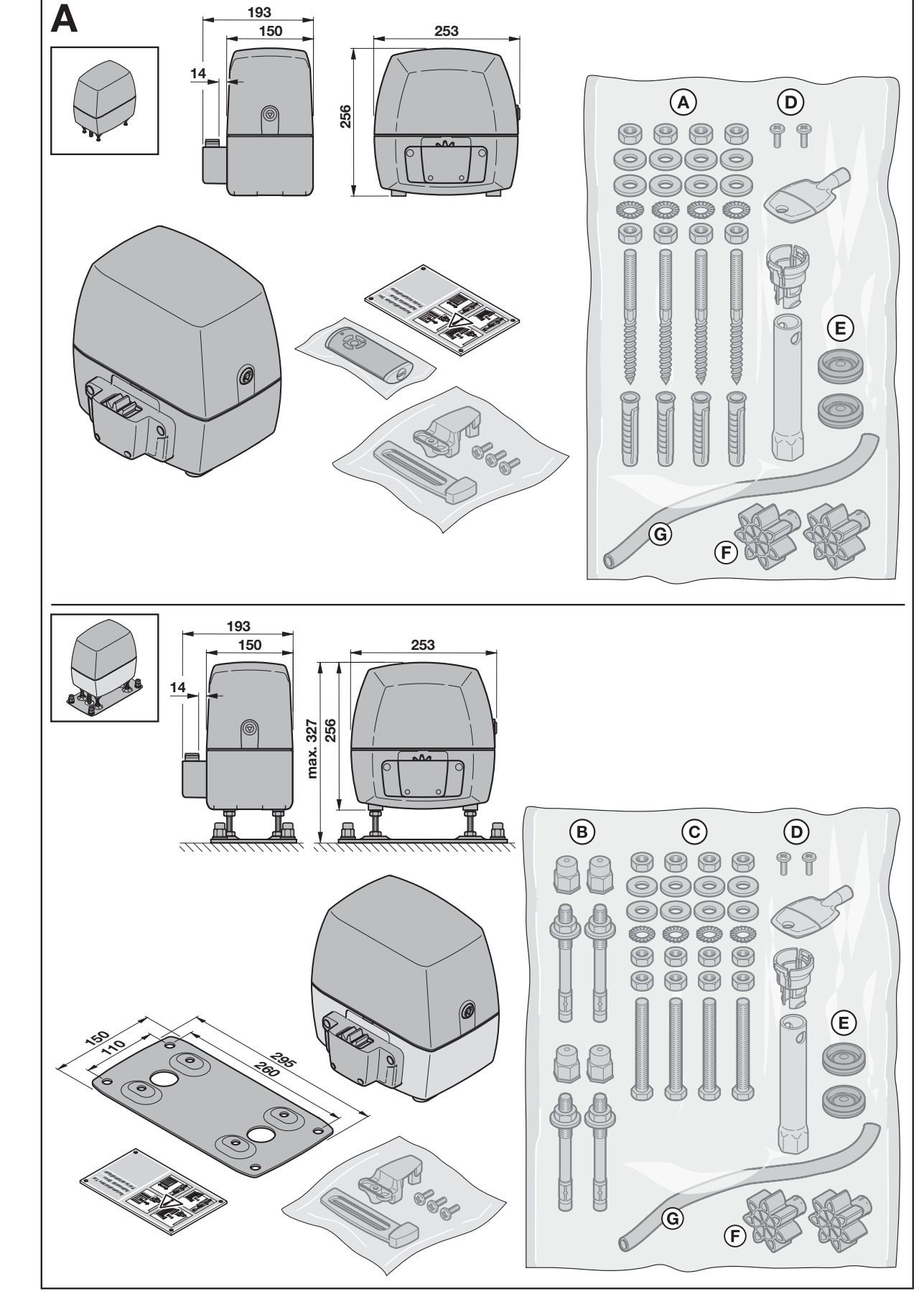

El plano acotado indica que la carcasa mide 193 × 253 × 256 mm. Al instalarlo sobre la placa de suelo, la altura total se puede ajustar hasta 327 mm; la placa mostrada tiene unas dimensiones en planta de 260 × 295 mm. Elija la altura de montaje concreta con respecto a la cremallera según la dimensión A, no solo según las dimensiones exteriores de la carcasa.
