Hormann LineaMatic - accionamiento independiente para puerta corredera de hasta 300 kg/6 m, 4511323 (A)
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
En stock
505,56 € con IVA
| Peso |
|---|
| 15 kg |
Descripción del producto Hormann LineaMatic - accionamiento independiente para puerta corredera de hasta 300 kg/6 m, 4511323 (A)
El motor está diseñado para puertas correderas con una longitud de paso de 6m/300kg. La posición final de cierre se detecta mediante un imán y un contacto reed REED. El recorrido y las fuerzas se memorizan durante la puesta en servicio. El motor no esreversible.
El motor incorpora una unidad de control con receptor bidireccional integrado para manejarlo con mandos a distancia. La ventaja del receptor bidireccional es que permite comprobar directamente en el mando si la puerta está abierta.
Hörmann LineaMatic 4511323 es un motor para puertas correderas de hasta 6 m de ancho y 2 m de alto. En puertas apoyadas en el suelo, el límite es de 300 kg, y en las autoportantes, de 250 kg. El relleno de la puerta y la carga de viento local deben evaluarse junto con la resistencia mecánica de la puerta.
La instalación, la conexión a la red eléctrica y la puesta en servicio deben ser realizadas por personal cualificado. Antes de abrir la carcasa, desconecte la alimentación eléctrica y, si lo hay, el acumulador de emergencia. Asegure la hoja para evitar que se mueva por sí sola y proteja los bordes de cierre principal y secundario, así como la zona de engrane de la cremallera.
Motor individual LineaMatic y kits relacionados
| Versión | Selección |
|---|---|
| LineaMatic individual 4511323 (A) | Motor para sustituir uno existente o completar un conjunto. Los accesorios se seleccionan por separado. |
| Kit LineaMatic 4511323 (D) | Oferta alternativa de conjunto. Compruebe el contenido del paquete en la ficha del kit concreto. |
| Kit LineaMatic 4511323 (B) | Otra variante del kit; no deduzca su contenido basándose únicamente en que lleva el mismo motor. |
Accesorios y su conexión
Los ejemplos concretos que aparecen en los esquemas son EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 y HNA Outdoor. No se incluyen con el motor individual. Hörmann SK-SET LineaMatic 437989 es una oferta independiente de accesorios. Compare siempre las conexiones con la identificación del dispositivo suministrado.
Instalación de LineaMatic

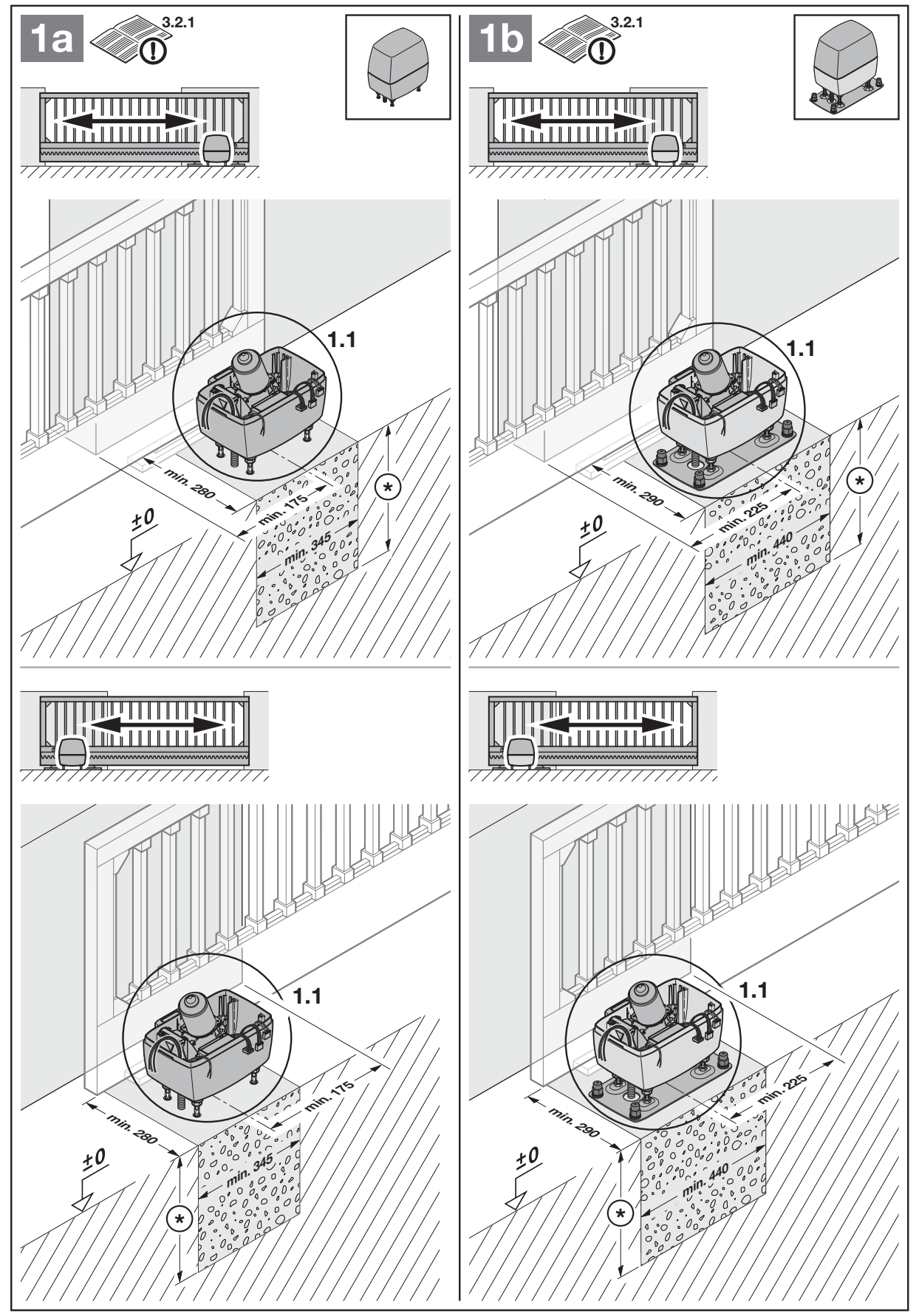

Preparación de la puerta y de la cimentación
La puerta debe moverse manualmente con facilidad y de manera uniforme, tener una guía estable y contar con un seguro mecánico que impida que se salga de la guía. Desactive las cerraduras y los bloqueos mecánicos que impidan el movimiento motorizado. El motor no sustituye la reparación de una puerta que se mueve con dificultad o está dañada.

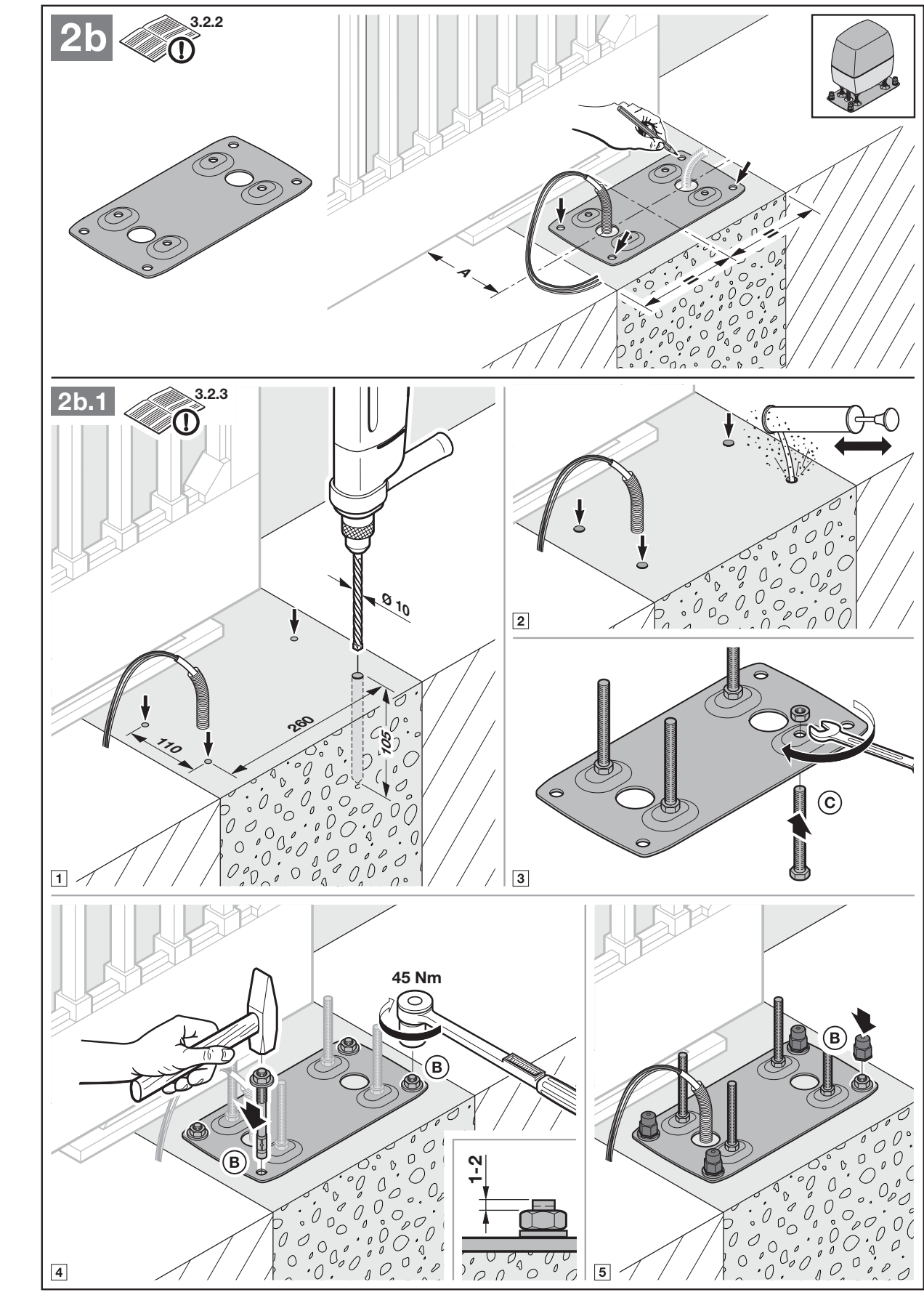

Elija la cimentación según se instale con o sin placa de suelo. En una instalación sin protección del borde de cierre, las cotas mínimas básicas de la sección son 345 × 280 mm; respete también las distancias específicas de 175 mm sin placa o 200 mm con placa y la orientación respecto a la puerta indicadas en el dibujo completo. Si se protege el borde de cierre, se necesita una cimentación más grande, según el plano correspondiente del PDF. Elija una profundidad que evite las heladas según el lugar de instalación; los 80 cm indicados en el manual son un ejemplo para Alemania. El hormigón debe haber fraguado lo suficiente antes de la instalación; para la placa de suelo, el fabricante exige hormigón compactado de al menos B25/C25.

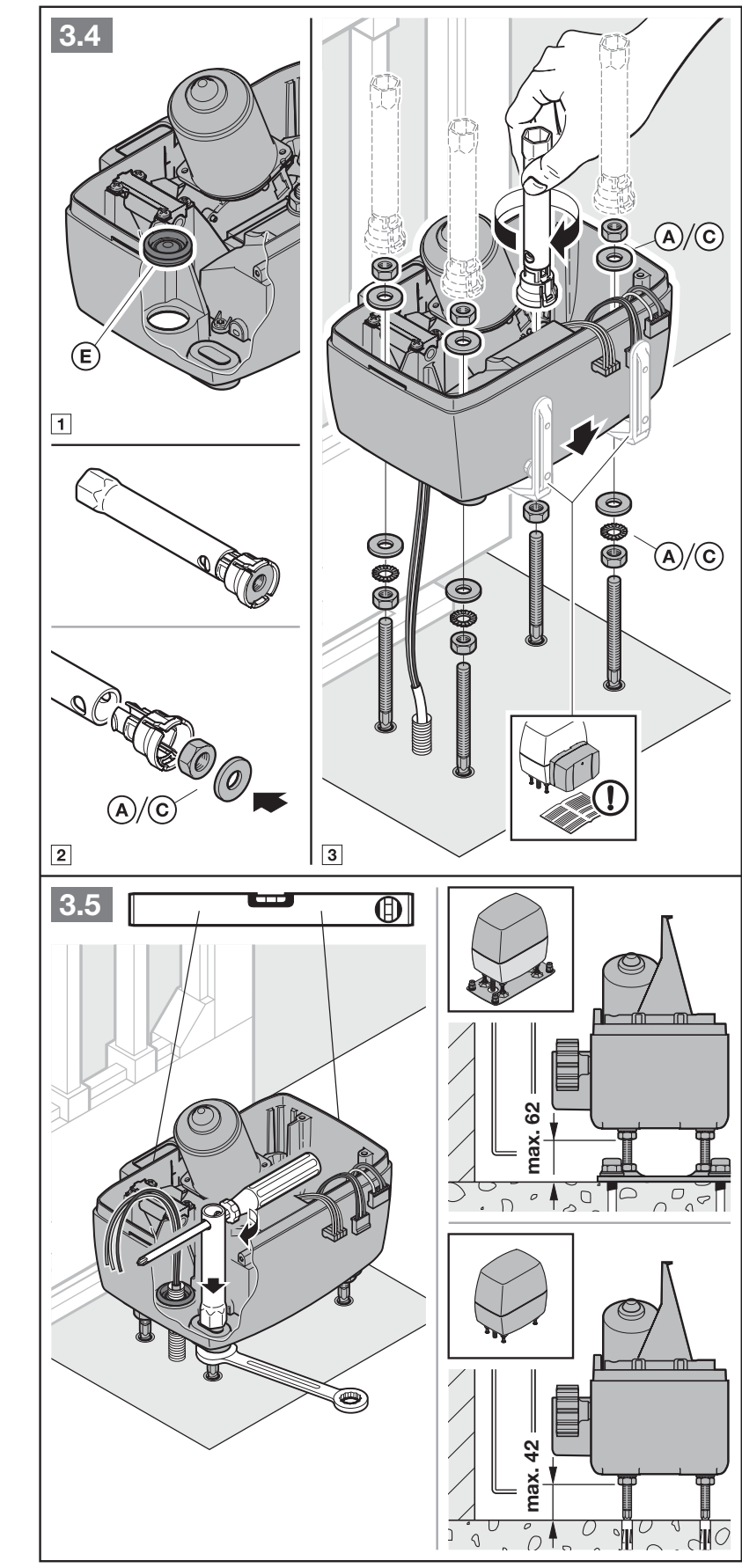

Anclaje y altura de instalación

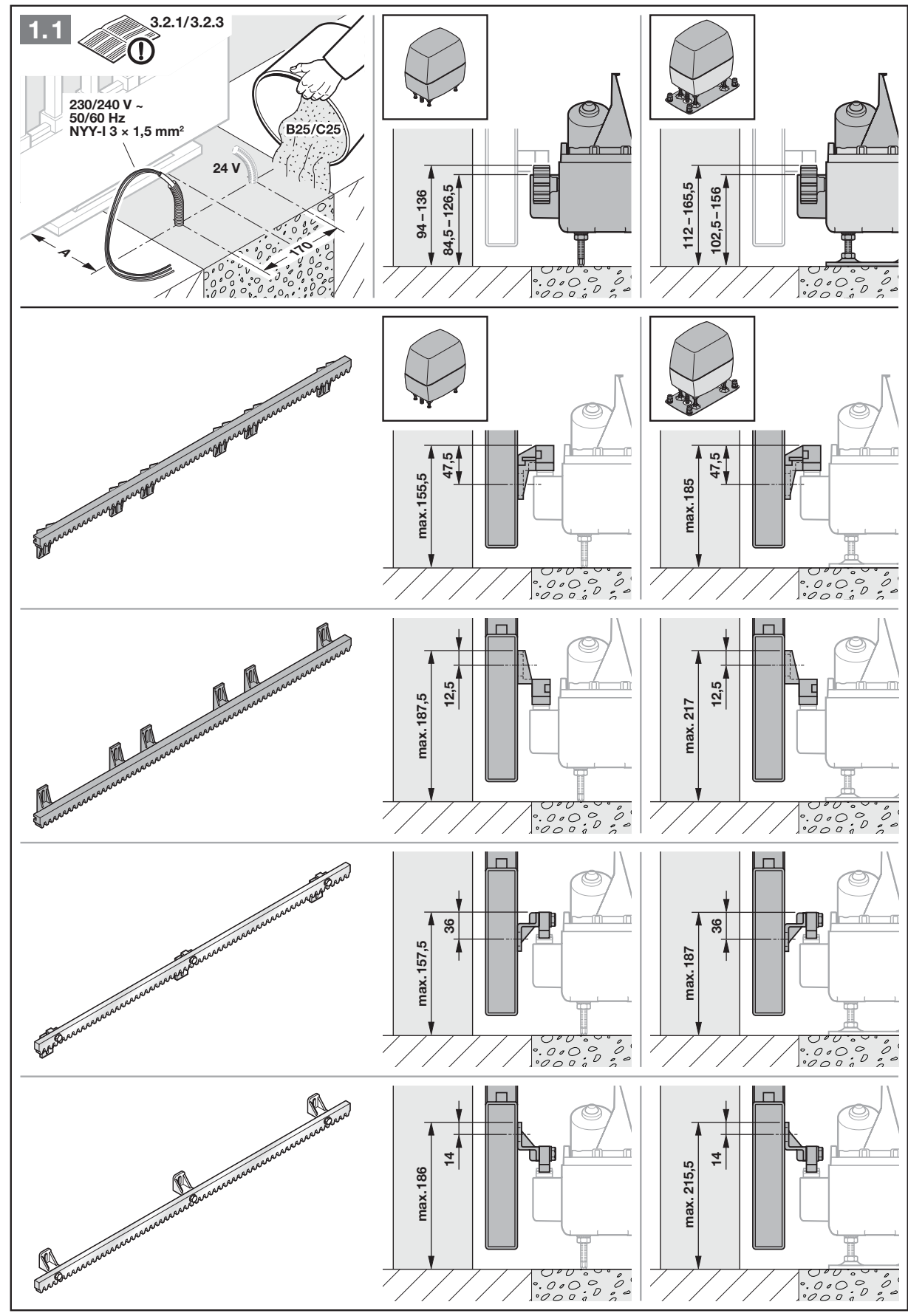

La posición del motor depende de la cremallera concreta. La dimensión A del plano no es intercambiable libremente entre distintos tipos de cremalleras dentadas.
| Referencia de la cremallera | Dimensión A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

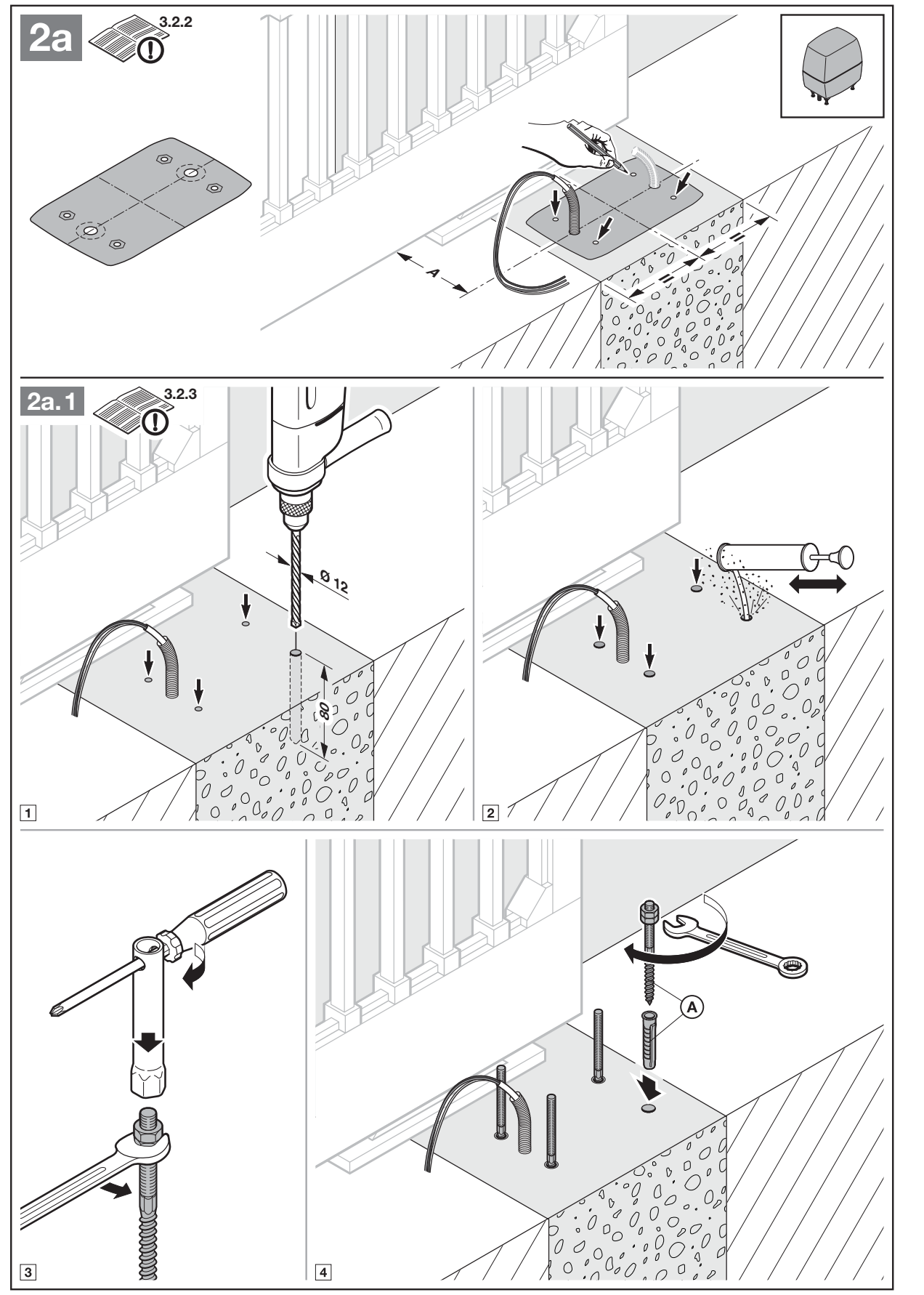

Para los tornillos de anclaje, utilice la plantilla de perforación y realice los orificios de Ø 12 mm, 80 mm de profundidad. Para los anclajes de carga pesada y la placa de suelo, los orificios son de Ø 10 mm, 105 mm de profundidad; el plano indica un par de apriete de 45 Nm para el anclaje ilustrado. Proteja el motor del polvo y las virutas. El instalador debe confirmar la capacidad de carga del soporte real y la idoneidad de los anclajes suministrados.
Coloque las juntas de los tubos protectores y lleve los cables hasta la carcasa desde abajo. Coloque el motor nivelado y fíjelo firmemente. Con la tapa abierta, proteja los componentes electrónicos de la humedad; después de la instalación, selle la carcasa para impedir la entrada de agua e insectos.

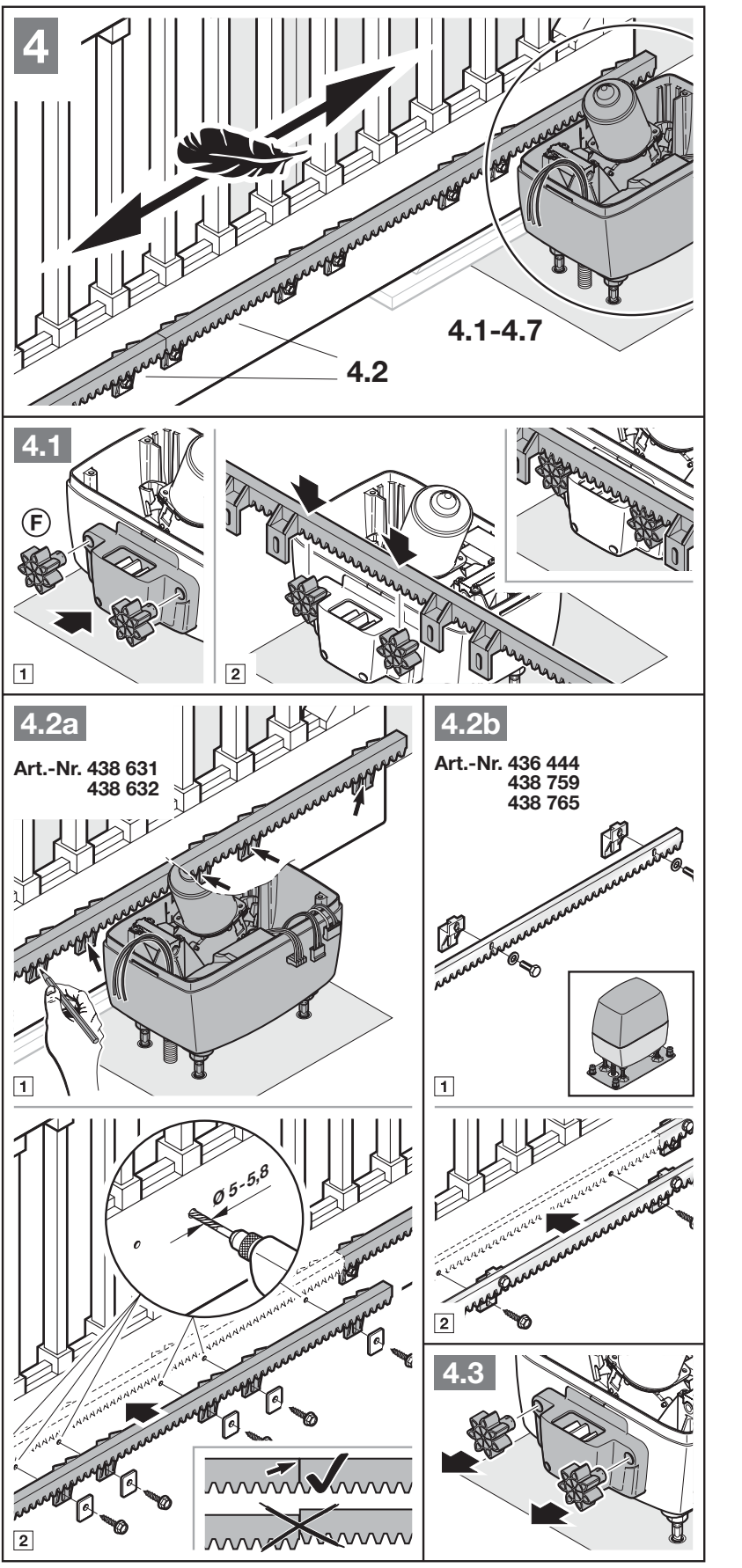

Cremallera e imán de posición final

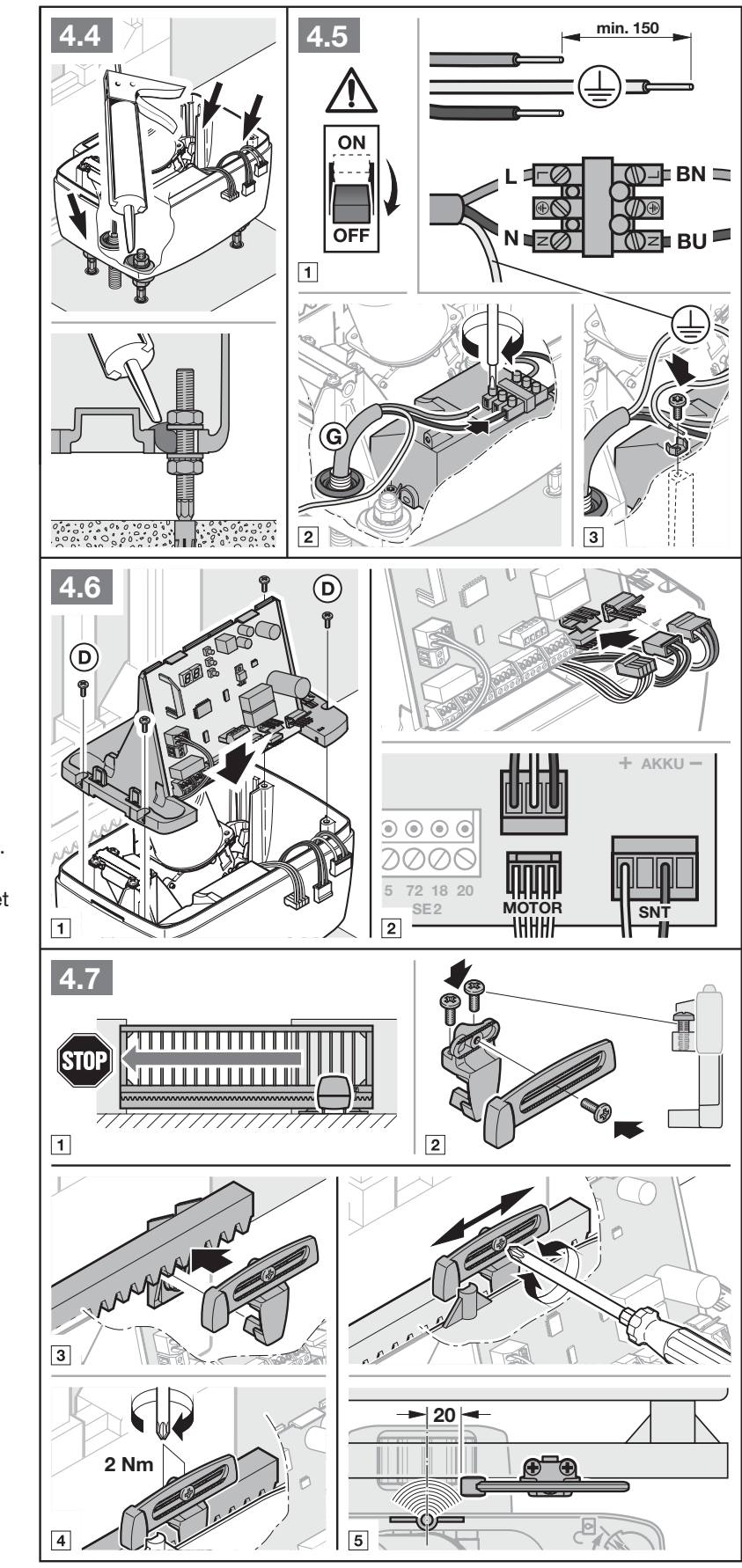

El motor debe estar desbloqueado al instalar la cremallera. Las uniones de las distintas piezas deben quedar alineadas y continuas, sin desniveles. Después de la instalación, alinee la cremallera, el piñón y la carcasa del motor; respete las cotas correspondientes del dibujo y no valores tomados de otra marca. Un engrane incorrecto puede provocar una inversión del sentido de marcha no deseada.
La posición final de cierre se detecta mediante un imán y un contacto reed REED. Desplace la puerta manualmente hasta la posición cerrada, premonte el patín magnético en la posición central y fíjelo con un desplazamiento aproximado de 20 mm hacia el contacto reed según la imagen. Compruebe la posición final y ajústela ligeramente durante el aprendizaje.
Cableado y separación de tensiones
| Circuito | Requisito |
|---|---|
| Red eléctrica | 230/240 V AC; alimentación de 3 × 1,5 mm²; para instalación enterrada, use un cable adecuado para enterramiento según las instrucciones. Tubo protector independiente. |
| Accesorios | Tienda los circuitos de 24 V por separado de la red eléctrica. Bornes para conductores de 0,5–2,5 mm². |
| Pulsador externo | Longitud máxima del cable: 30 m. |
| HALT y circuitos de seguridad indicados en las imágenes | Longitud máxima del cable: 10 m, según el esquema correspondiente. |
| Prolongación de cables subterráneos | Use una caja de derivación adecuada con protección IP65; la conexión no debe quedar desprotegida bajo tierra. |

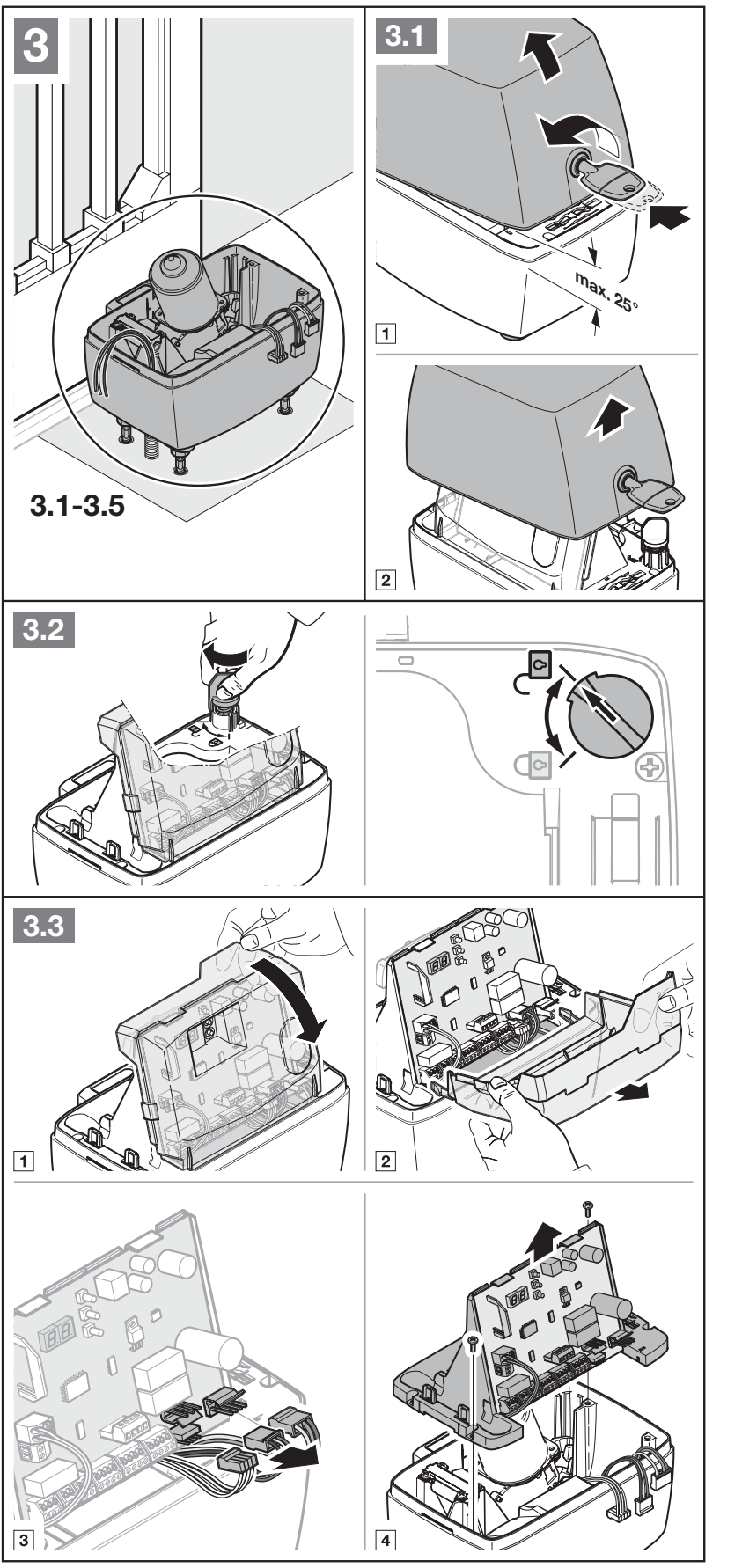

Desbloqueo manual y bloqueo
- Desconecte la red eléctrica y, si lo hay, el HNA Outdoor. Asegure la cancela para evitar que se mueva de forma descontrolada.
- Abra la cubierta y gire el mecanismo de desbloqueo a la posición de desbloqueo, según se muestra en la imagen. El motor con la rueda dentada bajará al interior de la carcasa; empújelos con cuidado si es necesario.
- Desplace la cancela manualmente y de forma controlada. No introduzca las manos en el engrane con la cremallera.

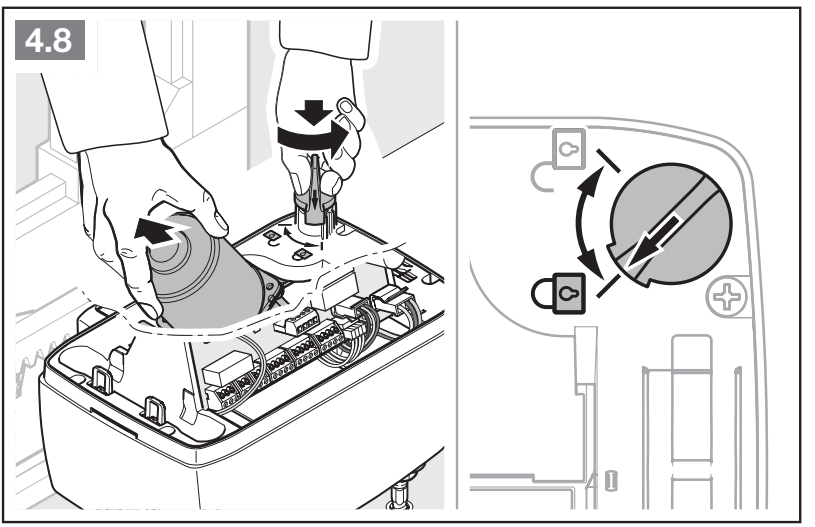

- Para volver a bloquearlo, gire el mecanismo a la posición de bloqueo y levante ligeramente el motor al mismo tiempo. La cancela debe volver a engranar con el automatismo antes del final de carrera.
- Vuelva a colocar la cubierta. Al restablecer la alimentación, puede iniciarse un recorrido de referencia en dirección de cierre; despeje la zona y manténgala vigilada.

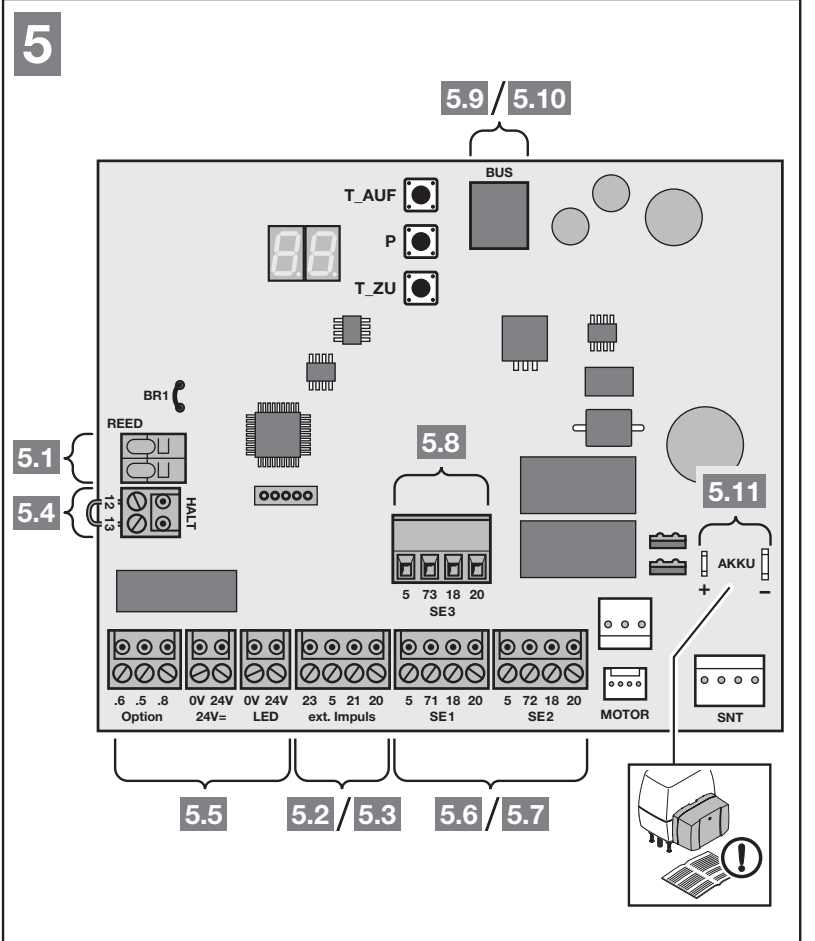

Orientación de la placa de control
La imagen está orientada con los botones T_AUF, P, T_ZU arriba y la hilera larga de bornes abajo. BUS está arriba, junto a los botones; REED y HALT a la izquierda; SE3 en la parte elevada, por encima de SE1/SE2, que están abajo. A la derecha están MOTOR, SNT y la conexión AKKU. Distinga entre circuitos de señal, del motor y de alimentación según las denominaciones de los conectores.
Alimentación, polaridad y bornes de control
| Borne / conector | Función y límite |
|---|---|
| Parte de conexión a la red: L / N y PE de la carcasa | Red eléctrica de 230/240 V AC, 50/60 Hz; L, fase; N, neutro; PE, conductor de protección. La corriente AC no tiene positivo ni negativo. La alimentación debe conectarse a la parte de conexión a la red, no a los bornes de señal. |
| 5 / 20 | 5 = positivo (+24 V DC), 20 = 0 V (−). Consumo total máximo de los accesorios: 250 mA; tenga en cuenta todos los elementos conectados. |
| 24 V=: 24 V / 0 V | Salida de corriente continua identificada por separado: 24 V = +, 0 V = −. Uso, por ejemplo, para una luz de 24 V según el esquema; no es una salida de 230 V. |

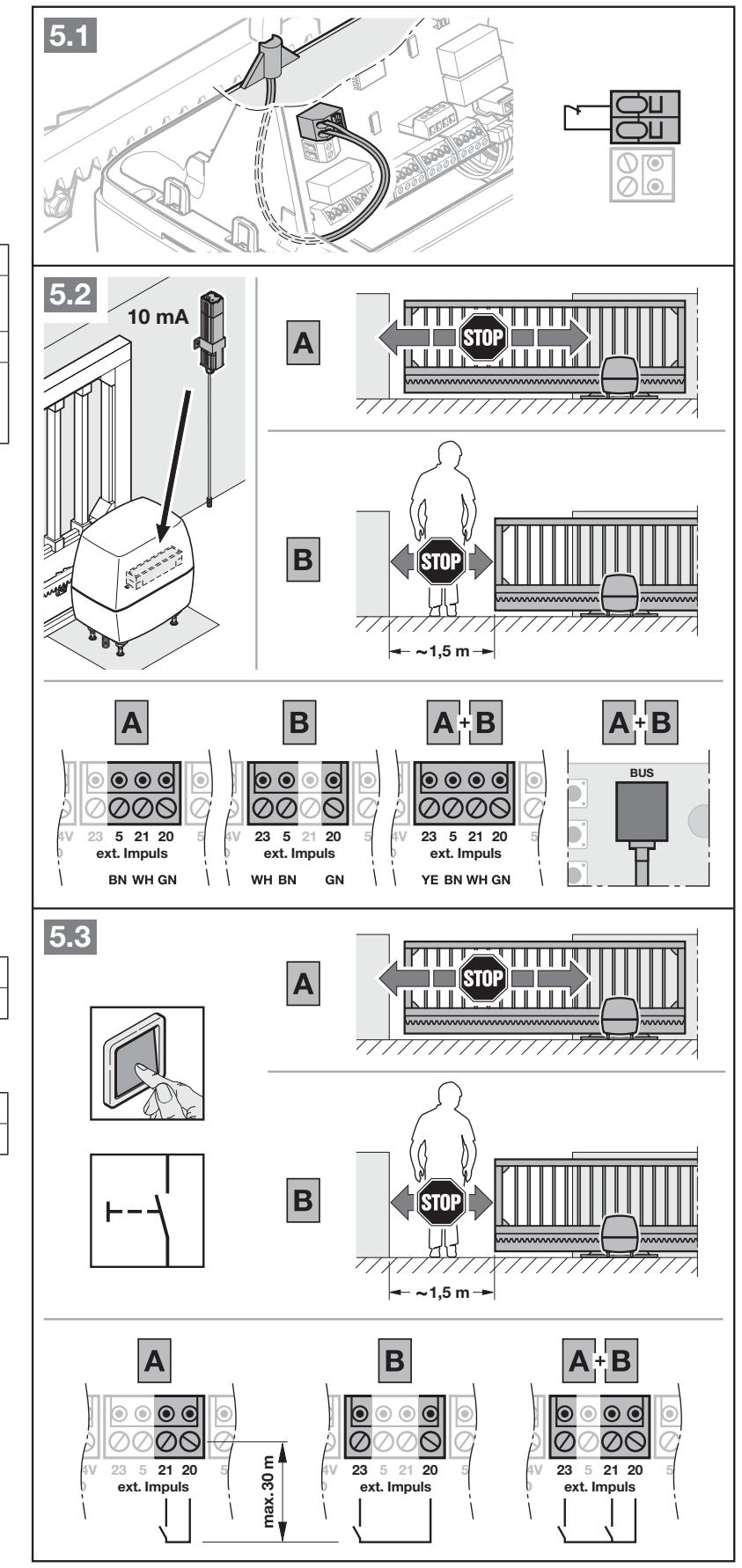

| 21 / 20 | Impulso NO sin tensión o contacto que conmuta a 0 V. Los pulsadores pueden conectarse en paralelo; el contacto por sí solo no tiene +/−. |
| 23 / 20 | Señal NO sin tensión para apertura parcial; 23 es la señal y 20 es el 0 V común, no forman una pareja de alimentación. |

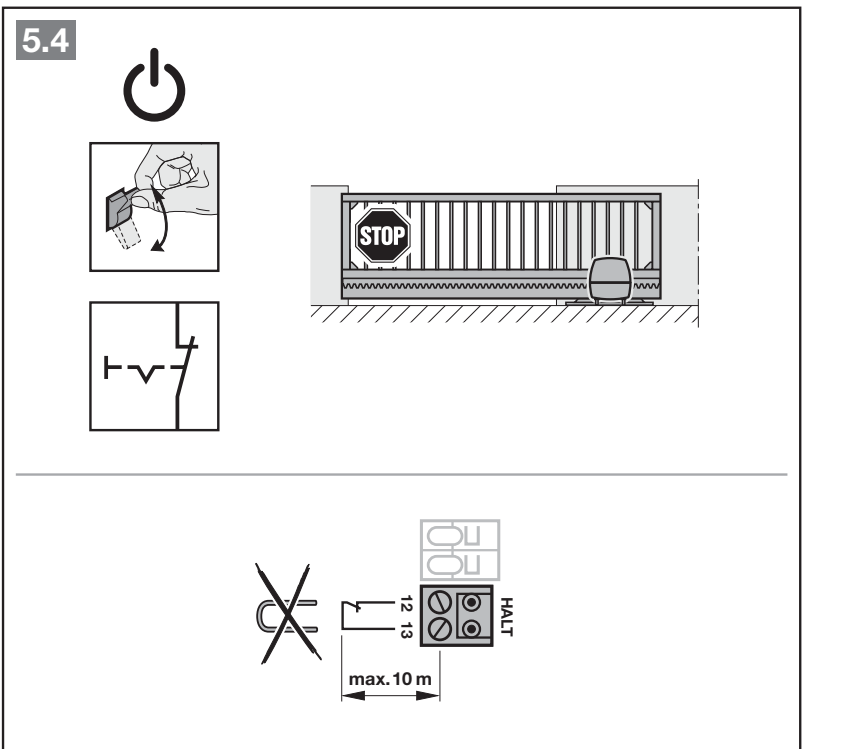

| HALT 12 / 13 | STOP NC sin tensión; 13 = 0 V, 12 es la entrada. Al instalar el STOP, retire el puente original 12–13 y conecte el contacto NC. |
| REED | Sensor magnético de final de carrera según la configuración original; no conecte tensión externa. |
| BUS | Accesorio del sistema con el conector correspondiente. No es una salida universal +/− para cualquier dispositivo. |
| MOTOR / SNT / AKKU | Motor, parte de conexión a la red y batería de emergencia prevista. Utilice los conectores originales y respete la polaridad indicada; desconecte también la batería antes de trabajar. |
La tensión externa en las entradas de control puede destruir los componentes electrónicos. No conecte 230 V a 21/23/HALT ni a SE. HALT no es una entrada de seguridad supervisada de nivel PLc; no lo confunda con el dispositivo de protección SE.

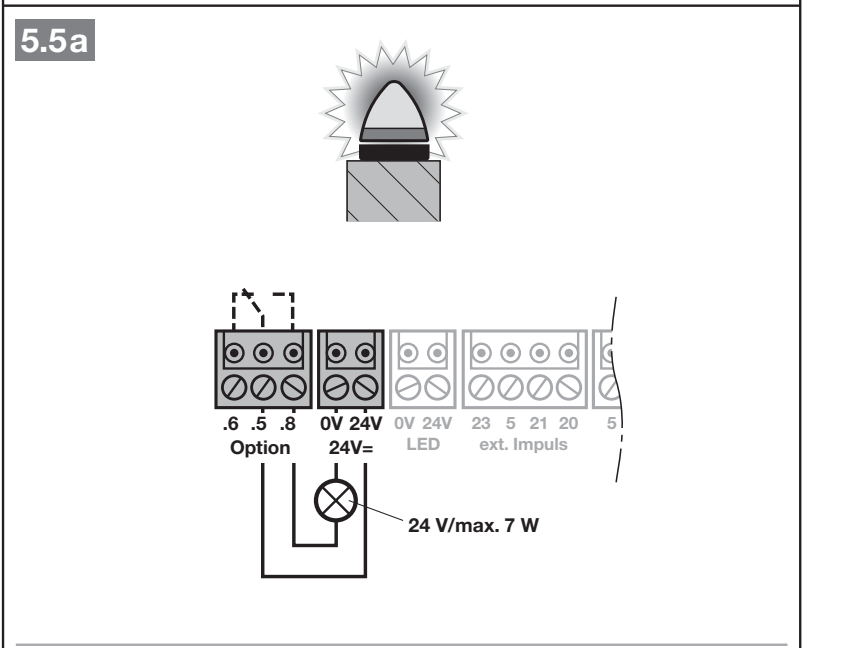

Luz de señalización SLK y relé Option
Relé Option tiene contactos sin tensión .5 común, .8 NO, .6 NC. Para una luz de 24 V, el esquema utiliza 24 V (+) → .5, .8 → luz, retorno de la luz → 0 V (−). En las luces sensibles a la polaridad, la entrada positiva se conecta a la alimentación conmutada de .8 y la negativa a 0 V. El fabricante especifica para esta luz de 24 V máx. 7 W; respete también el límite total de los accesorios; el dato de 7 W no lo aumenta. La función del relé interno se configura en el menú 31.
La luz de 230 V tiene su propia alimentación de red externa; el esquema del fabricante indica un máximo de 500 W. Los conductores de red deben contar con aislamiento adicional hasta la conexión. Este tipo de conexión solo puede realizarlo un electricista conforme al PDF completo; los 230 V no deben llegar a los circuitos de baja tensión.

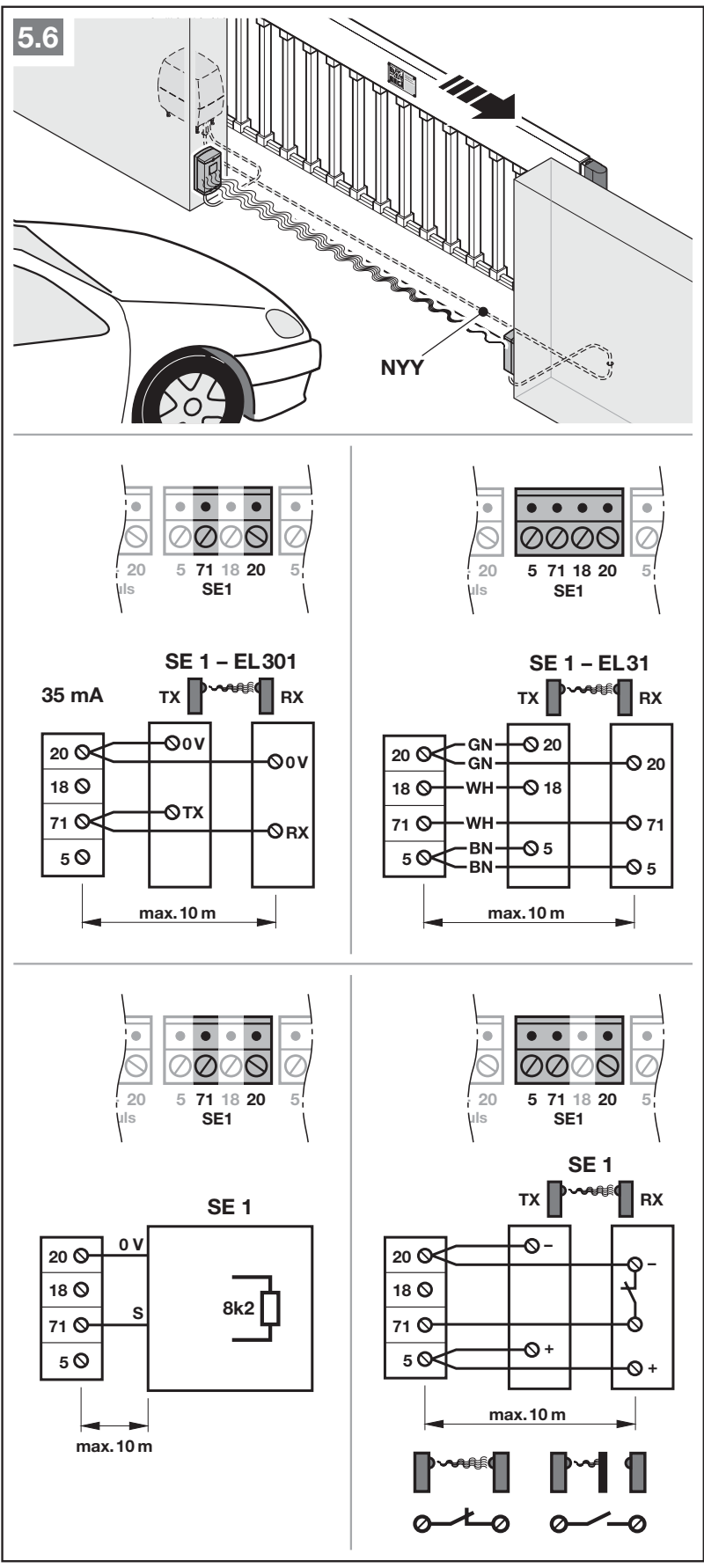

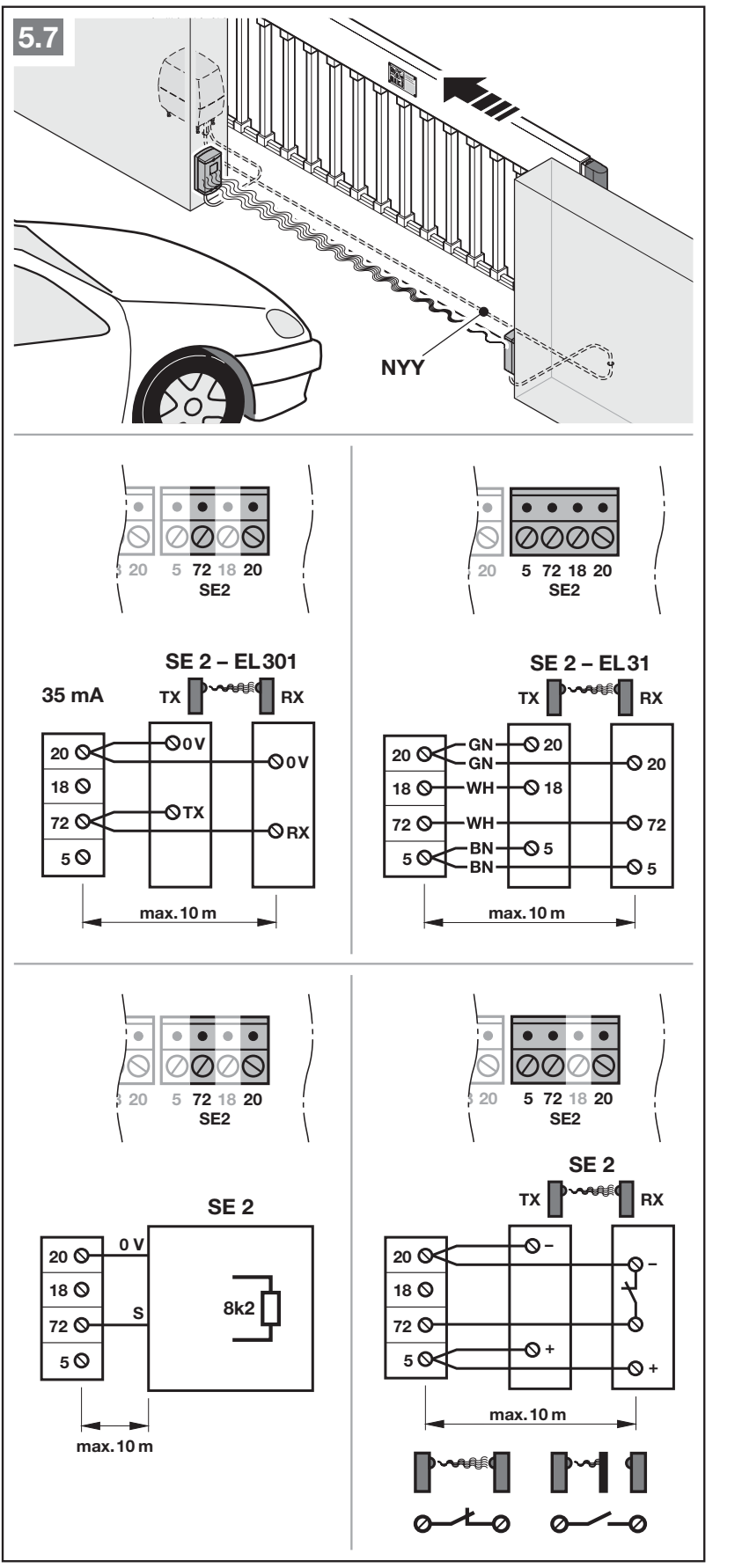

Fotocélulas y entradas de seguridad SE1/SE2/SE3
| Entrada | Bornes y respuesta original |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 71 = señal. Actúa durante el cierre y hace una breve inversión del movimiento. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 72 = señal. Actúa durante la apertura y hace una breve inversión del movimiento. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = prueba, 73 = señal. Actúa durante el cierre y revierte brevemente. |
SE1 y SE2 admiten fotocélulas dinámicas de dos hilos, fotocélulas de tres hilos con o sin test, banda de seguridad resistiva 8k2 y un dispositivo de seguridad de borde compatible. Para SE3 se indican aquí las fotocélulas; no utilice en SE3 el cableado de la banda resistiva de SE1/SE2. Para conectar dos fotocélulas a un circuito se necesita el expansor LSE2. Según el manual, las protecciones sin test solo están permitidas para proteger bienes materiales.

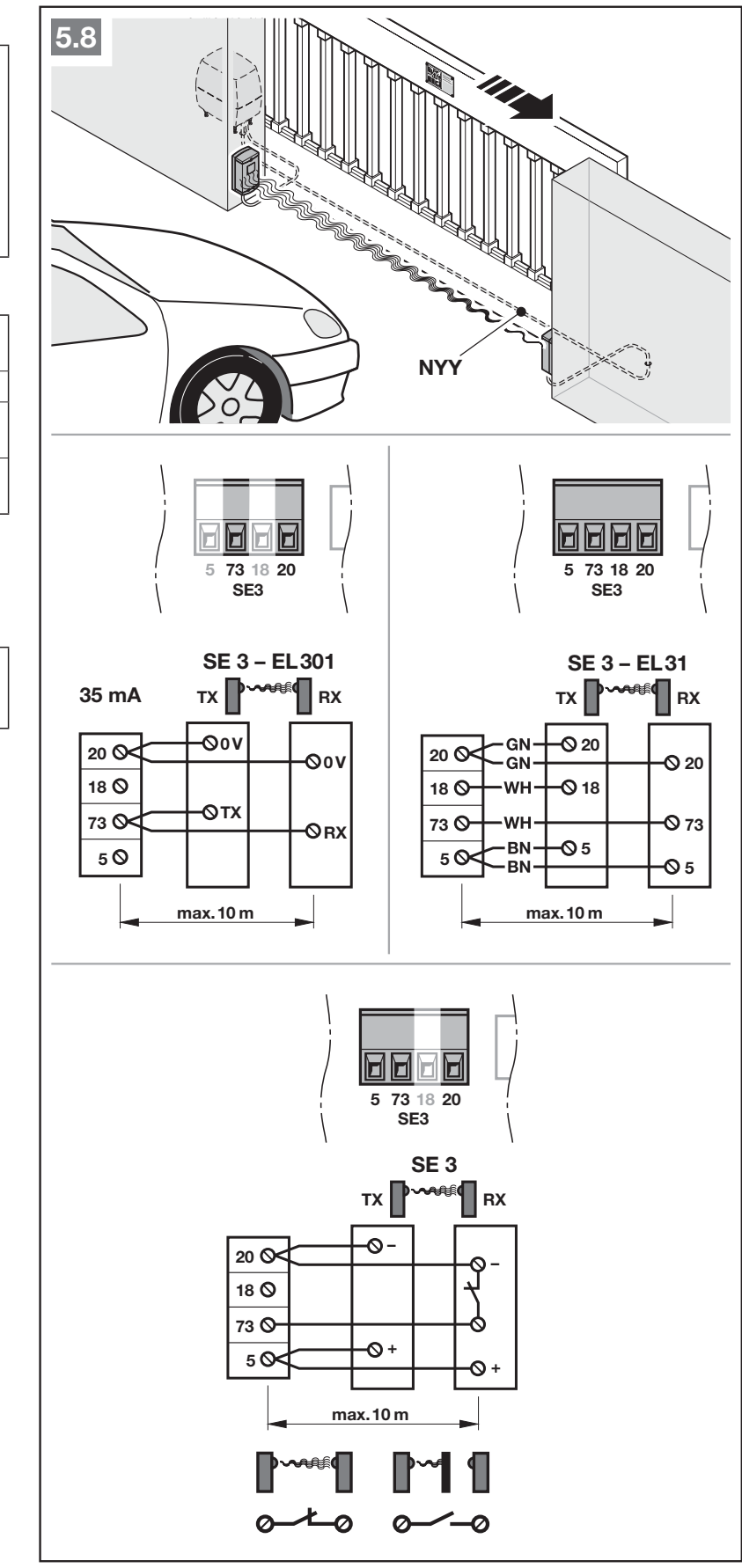

EL301: conexión exacta según el esquema original
EL301 es un conjunto dinámico de dos hilos con un consumo de 35 mA según la imagen. Para SE1, conecte TX 0 V y RX 0 V → 20, el terminal marcado TX → 71 y el terminal marcado RX → 71. Para SE2, sustituya 71 por el borne 72; para SE3, por el borne 73. En este esquema concreto de EL301 no se utilizan el borne 5 ni el borne de test 18. Las indicaciones TX/RX son terminales del sistema; no les asigne una alimentación propia de +24 V ni una polaridad basándose en otras fotocélulas.
Para EL31 el esquema indica el receptor RX: 20 → 20 (0 V), 18 → 18 (test), 71/72/73 → 71 (señal según el SE seleccionado), 5 → 5 (+24 V). El transmisor TX tiene 20 → 20 (0 V), 5 → 5 (+24 V). Los colores del original se indican como GN/WH/BN; sin embargo, prevalecen las marcas de los bornes reales y el manual de la fotocélula suministrada. Si utiliza otro contacto con alimentación propia, siga su esquema específico; un contacto NC libre de potencial no debe confundirse con una alimentación +/−.
Conecte todos los dispositivos de seguridad antes del proceso de aprendizaje. Después de añadir o modificar un dispositivo de seguridad, realice un nuevo proceso de aprendizaje menú 10 y realice pruebas funcionales. La modificación del sentido de actuación, la inversión, la velocidad y la fuerza en los menús ampliados debe realizarla un profesional.

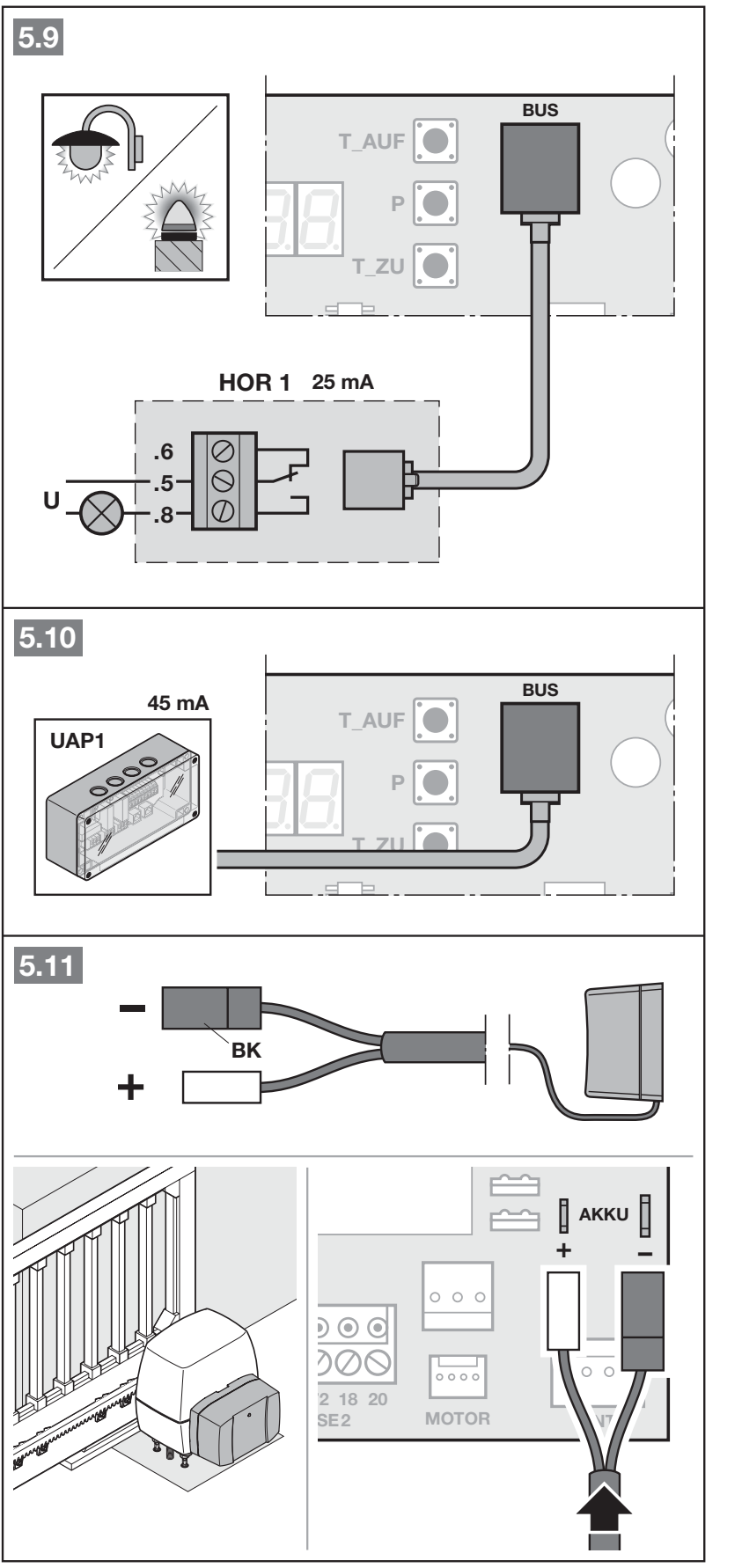

Módulos opcionales y receptor externo
| Dispositivo | Conexión / función |
|---|---|
| Receptor externo con cable | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulso); YE → 23 (apertura parcial). HEI3 BiSecur dispone del conector correspondiente; ESEI BiSecur se conecta al BUS. |
| HOR1 / UAP1 / UAP1-300 | Conectores BUS correspondientes, según la imagen; HOR1 tiene un consumo de 25 mA y UAP1 de 45 mA. Funciones del relé externo en el menú 30. |
| HNA Outdoor | Conexión AKKU específica, con conmutación automática en caso de corte del suministro eléctrico. Desconecte el conector antes de realizar tareas de mantenimiento; desconectar la red eléctrica no significa que el automatismo esté completamente desconectado. |
Primera puesta en marcha y selección del tipo 01
Los dispositivos de seguridad deben estar conectados, las trayectorias ópticas despejadas, la puerta en buen estado mecánico y la zona cerrada al paso de personas. Durante el proceso de aprendizaje se guardan las posiciones finales, las fuerzas y los dispositivos de seguridad conectados. El sentido se determina durante el aprendizaje; una vez completada correctamente la puesta en marcha, solo puede cambiarse mediante un restablecimiento de fábrica y un nuevo aprendizaje.

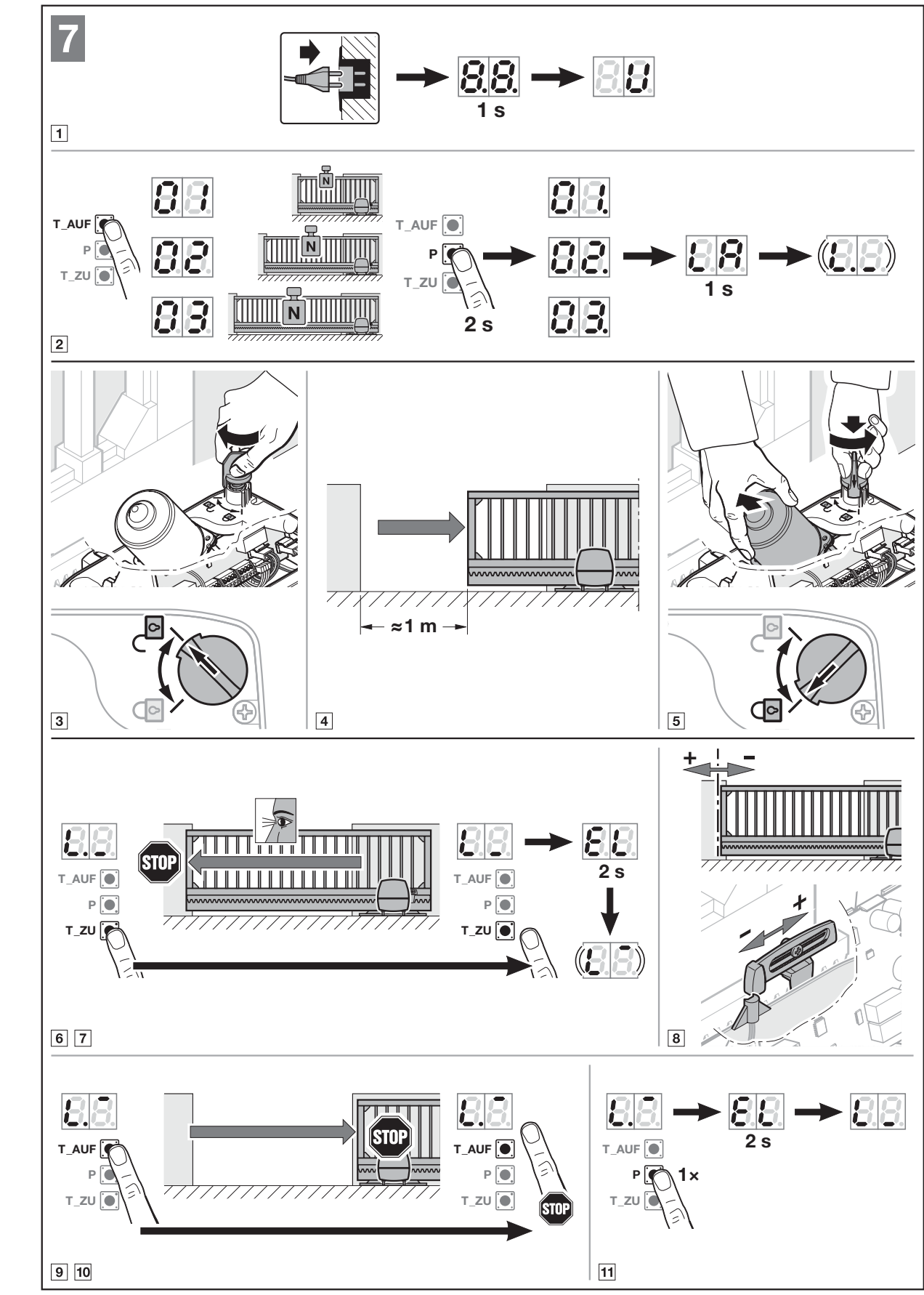

- Conecte la alimentación. La pantalla muestra primero 8.8. y después U. El tipo viene preseleccionado de fábrica; después de un restablecimiento de fábrica, seleccione con el botón T_AUF 01 para el LineaMatic básico. Los tipos 02/P y 03/H no aumentan la capacidad de carga de este automatismo.
- Mantenga pulsado P. Cuando aparezcan el tipo y LA, la unidad pasará al aprendizaje de las posiciones finales.
- Desbloquee el automatismo, abra la puerta aproximadamente 1 m y vuelva a bloquearlo. Mantenga pulsado T_ZU; la puerta debe moverse hacia la posición de cierre. Si se mueve en sentido contrario, suelte brevemente el botón y vuelva a mantener pulsado T_ZU siguiendo el procedimiento del fabricante.
- Cuando se detenga en el final de carrera magnético, suelte el botón que mantiene pulsado. Si la posición de cierre no es correcta, ajuste el soporte magnético y repita la prueba.
- Mantenga pulsado T_AUF hasta alcanzar la posición de apertura deseada, suéltelo, realice un ajuste fino con T_AUF/T_ZU y guarde con el botón P.

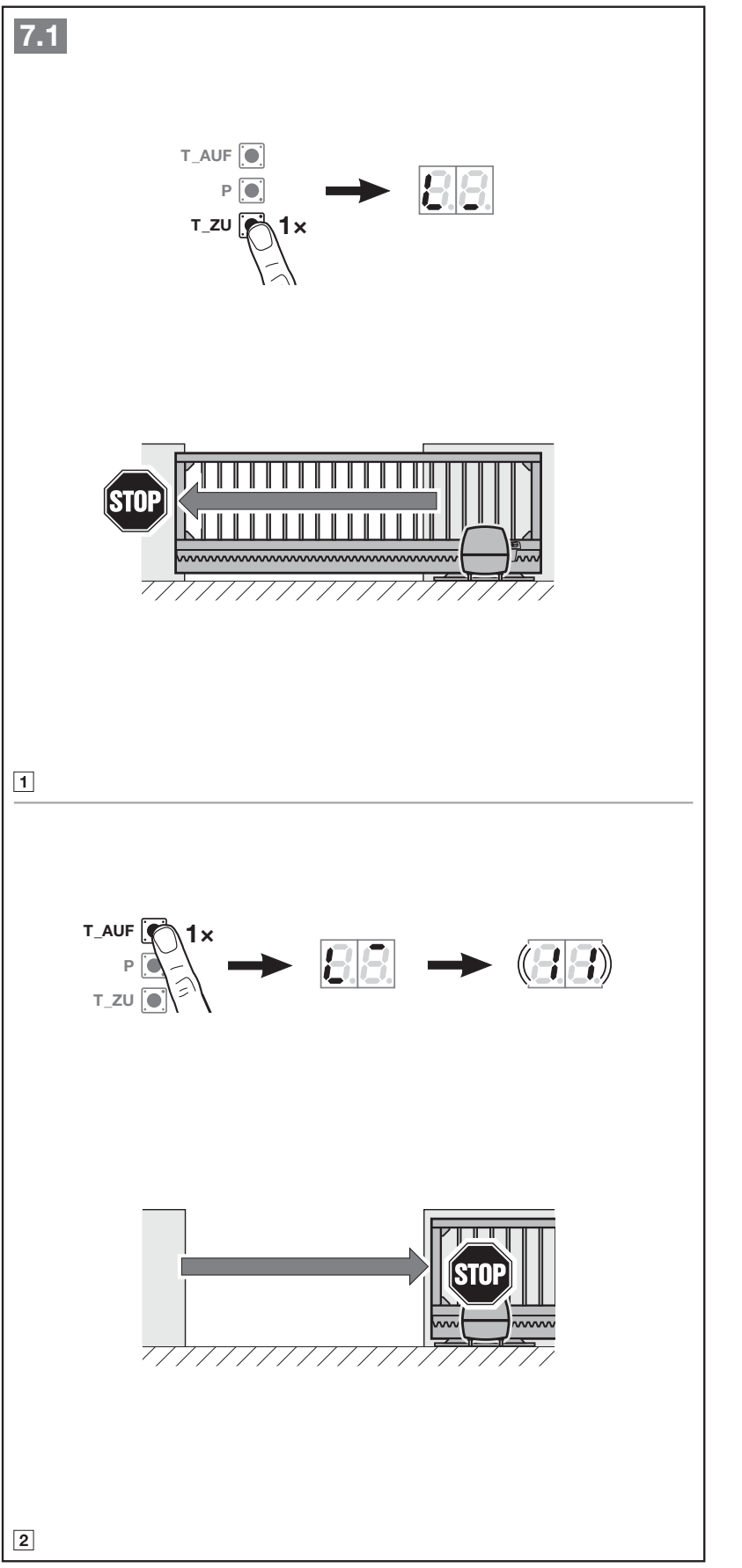

- Para el aprendizaje de fuerzas, pulse brevemente T_ZU y deje que la puerta se cierre; después pulse T_AUF y deje que se abra por completo. Al terminar, parpadea 11 para indicar el aprendizaje del mando a distancia. El dispositivo de seguridad no debe activarse durante el aprendizaje de fuerzas.
- Memorice los mandos deseados o finalice el aprendizaje del mando a distancia. Compruebe los dispositivos de seguridad y las fuerzas de toda la puerta, coloque las cubiertas y explique al usuario el procedimiento de desbloqueo manual.
Nuevo aprendizaje tras modificar la puerta o los dispositivos de seguridad

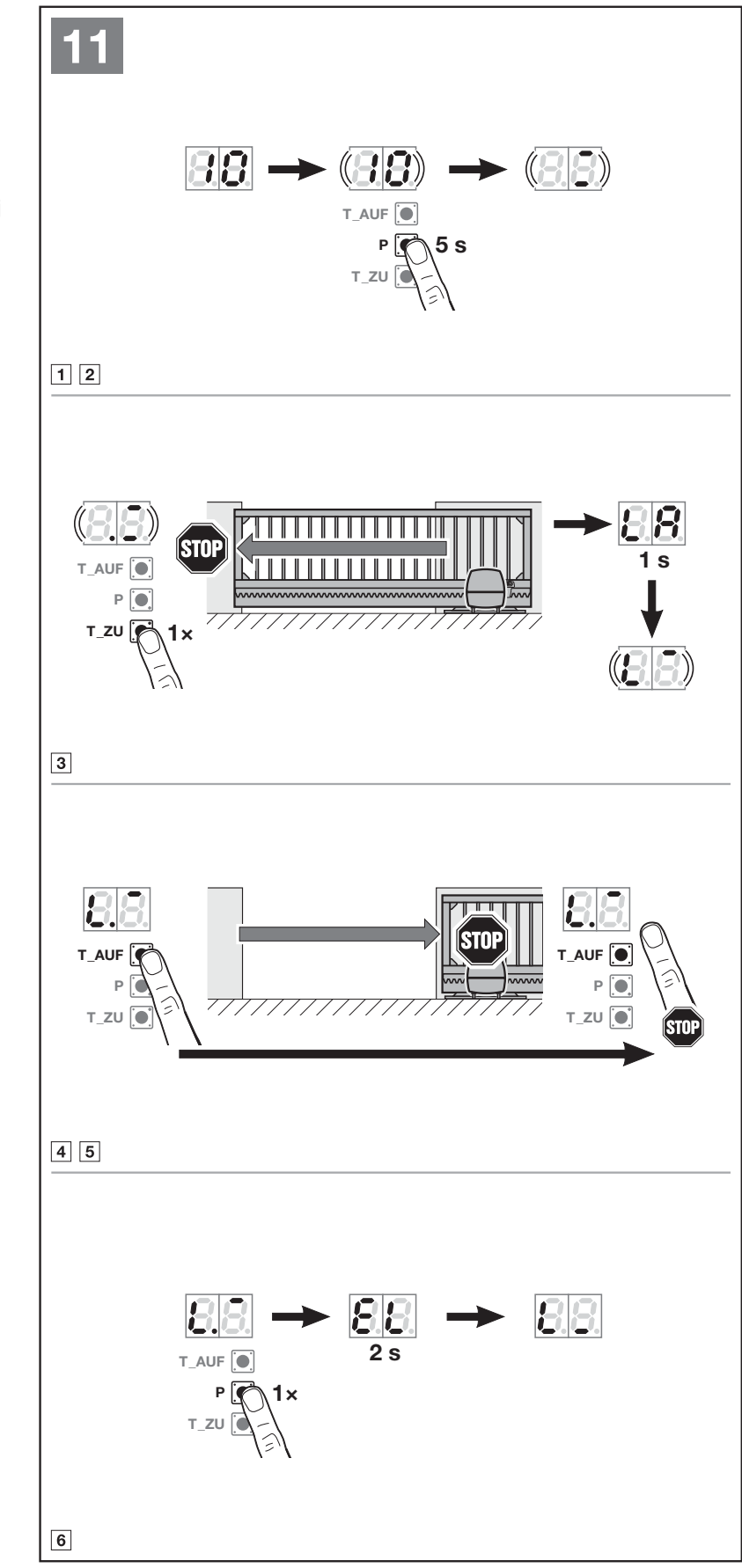

El menú 10 borra el recorrido y las fuerzas guardados hasta el momento. Una vez activado, no se puede salir antes de tiempo; hay que completar el aprendizaje. Se utiliza después de modificar las posiciones finales o la mecánica, realizar tareas de mantenimiento o añadir fotocélulas o una banda de seguridad. No tiene un límite de tiempo habitual.
- Abra la puerta aproximadamente 1 m, seleccione el menú 10 y mantenga pulsado P durante 5 segundos.
- Pulse T_ZU y deje que la puerta llegue al final de carrera de cierre.
- Mantenga pulsado T_AUF hasta alcanzar la posición de apertura deseada, ajústela si es necesario y confirme con P.
- Active T_ZU para cerrar por completo y T_AUF para abrir por completo, de modo que se vuelvan a aprender las fuerzas.
- Al terminar, compruebe todos los dispositivos de seguridad y los ajustes de funcionamiento.

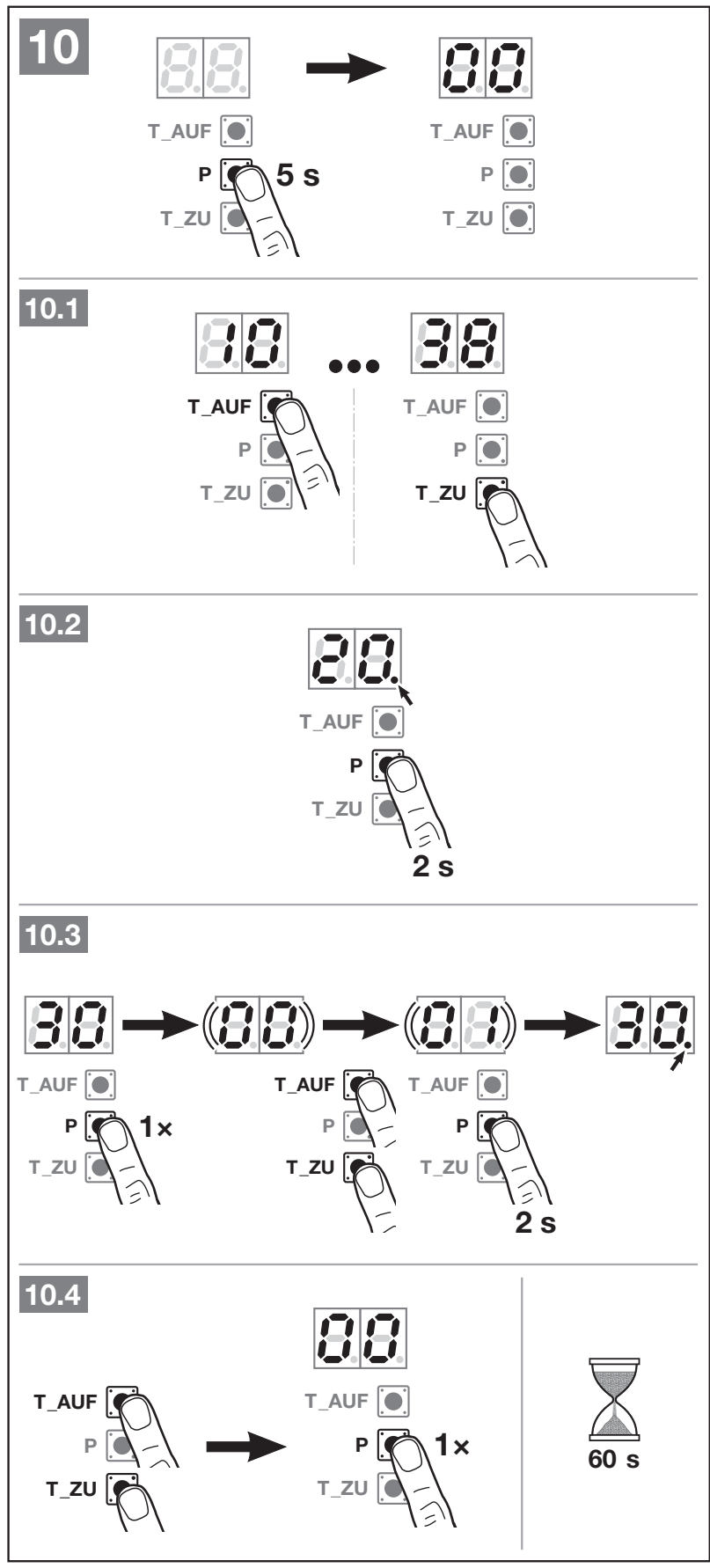

Programación mediante la pantalla
Para acceder, mantenga pulsado P durante unos 5 segundos, hasta que aparezca 00. T_AUF/T_ZU permite seleccionar el menú o el parámetro. Para una función independiente, mantenga pulsado P durante 2 segundos; en los menús con parámetros, pulse P brevemente, seleccione el parámetro y mantenga pulsado P durante 2 segundos para guardarlo. El punto junto al número indica la opción activa. El menú 00 y una pulsación breve de P finalizan la programación; el límite de tiempo habitual es de 60 segundos, o de 25 segundos durante el aprendizaje del mando a distancia. No dé por guardado un parámetro nuevo si no lo ha confirmado.
Solo aparecen en negrita los ajustes predeterminados que el fabricante indica expresamente para el LineaMatic básico. Se incluyen los menús públicos documentados; los ajustes de servicio de fuerza, velocidad y límites de inversión deben ser realizados por un profesional.
Menús 30 y 31 – parámetros del relé
| Parámetro | Significado |
|---|---|
| 00 | Función de iluminación: externa para 30, interna para 31. El menú 30/00 activa 26; el menú 31/00 activa 22. |
| 01 / 02 / 03 | Indicación de posición abierta / cerrada / parcialmente abierta. |
| 04 | Señal de impulso al recibir una orden de apertura; en el menú 30, también al abrir parcialmente para el relé externo. |
| 05 | Indicación de error. |
| 06 | Señal continua durante el arranque/preaviso. |
| 07 | Parpadeo predeterminado durante el arranque/preaviso. |
| 08 | Relé activado durante el movimiento y desactivado en las posiciones finales. |
| 09 | Indicación del intervalo de mantenimiento In. |
| 10 | Parpadeo durante el arranque/preaviso solo al cerrar. |
Para los parámetros 01–10, se activa el menú 25 para el relé externo y el menú 20 para el relé interno. El preaviso solo funciona si está activado el menú 32. Por tanto, compruebe siempre el cambio del relé junto con el menú asociado automáticamente.
Menús 32, 34 y 35 – opciones de tiempo
| Parámetro del menú 32 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parámetro del menú 34 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parámetro del menú 35 | Tiempo / función |
|---|---|
| 00 | desactivado |
| 01 | igual que 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Active el automatismo 34/35 solo después de programar la fotocélula. Al activarlas, se ajusta automáticamente el preaviso 32/02, es decir, 2 segundos. Durante el cierre automático, una nueva orden detendrá la puerta. Ajuste la apertura parcial en el menú 36; si queda demasiado cerca de la posición cerrada, la unidad indicará el error 1 y utilizará la posición mínima permitida.

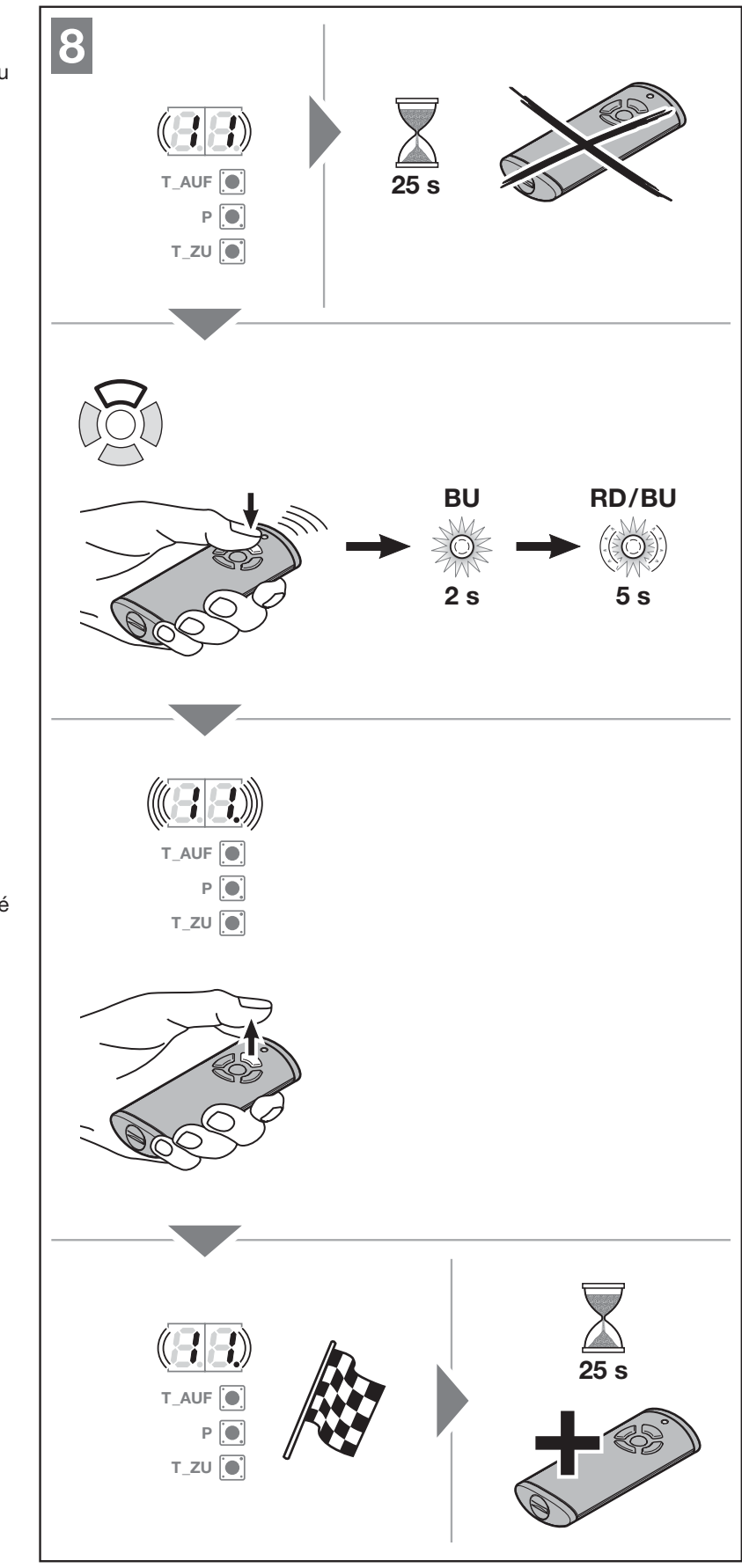

Memorización de mandos a distancia
El receptor integrado almacena un máximo de 150 códigos de radio, repartidos entre las funciones. Al superar la capacidad, se borran los códigos más antiguos. Si memoriza el mismo código para otra función, se elimina su asignación original. Un código no equivale automáticamente a un transmisor completo con todos sus botones.
- La puerta debe estar detenida, sin preaviso activo ni tiempo de cierre automático.
- Seleccione 11 para impulso o 12/13/14/15 para la función alternativa deseada y pulse brevemente P. El número parpadea.
- Mantenga pulsado el botón de un transmisor compatible en modo de envío de código; cuando se muestra el tipo BiSecur, el LED rojo/azul alterna tras unos 5 s.
- Cuando el número del menú del automatismo parpadee rápidamente, significa que se ha reconocido el código. Suelte el botón. Puede añadir otro código en un plazo de 25 s.
- Pulse brevemente P para interrumpir la programación; con 00 y P, vuelva al modo de funcionamiento. A continuación, pruebe cada función memorizada con la zona asegurada.
La confirmación del estado requiere un transmisor bidireccional adecuado con función de comprobación de posición; la frecuencia de 868 MHz por sí sola no garantiza esta característica. No todos los transmisores tienen un botón de estado ni siguen el mismo procedimiento para la pila. Para compartir códigos y reiniciar un transmisor concreto, consulte las instrucciones del propio transmisor.
Conexión posterior de un receptor externo
Al conectar posteriormente un receptor de radio externo, el fabricante exige borrar los códigos de radio del receptor integrado mediante el menú 19. Esta operación borrará todos los transmisores y funciones memorizados en él; antes de realizarla, anote los mandos que utiliza y sus asignaciones. A continuación, programe los códigos en el receptor externo siguiendo sus propias instrucciones. El cable de antena del receptor externo no debe quedar junto a objetos metálicos.
Borrado de la radio y restablecimiento de fábrica
Menú 19: borrar todos los códigos
Seleccione 19 y mantenga pulsado P durante 5 segundos. El número 19 parpadea lentamente durante 5 segundos y luego rápidamente durante unos 3 segundos; cuando 19 queda fijo, se confirma el borrado. Se borrarán todos los transmisores y todas las funciones. Este procedimiento no permite borrar por separado un botón ni una función.
Restablecimiento del automatismo a los ajustes de fábrica
El restablecimiento de fábrica restaura los ajustes y borra los recorridos y las fuerzas aprendidos; los códigos de radio se conservan. El menú 10 solo sirve para volver a aprender el recorrido y las fuerzas; el menú 19 borra únicamente la radio. No confunda estas tres operaciones.

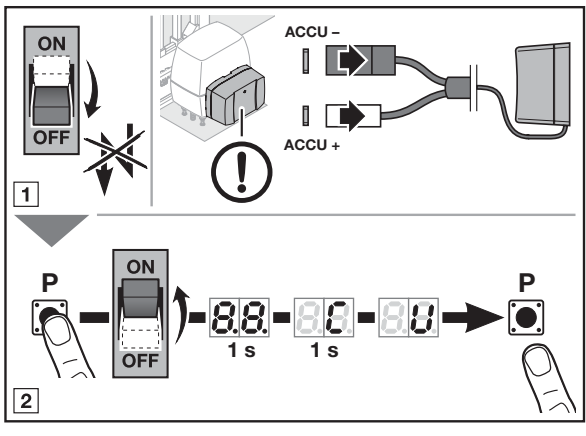

- Desconecte la alimentación de red y la batería de emergencia como se muestra en la imagen. Asegure la puerta para impedir que se mueva.
- Mantenga pulsado el botón P y restablezca la alimentación de red.
- Mantenga pulsado P mientras se muestran 8.8. y C, hasta que aparezca U; después, suéltelo.
- Seleccione el tipo correcto, 01, y vuelva a realizar todo el proceso de puesta en marcha. Compruebe también los mandos conservados, los dispositivos de seguridad, los tiempos y las fuerzas.
Maniobra de referencia tras desbloqueo o corte de corriente
Puede ser necesaria una maniobra de referencia si se desconoce la posición tras un corte de corriente o después de que se active tres veces el limitador de fuerza. El siguiente impulso la iniciará únicamente en dirección de cierre, a velocidad reducida y sin limitación de fuerza. La zona debe estar asegurada; si no está protegida por una fotocélula u otro dispositivo, la maniobra solo podrá realizarse con la puerta a la vista. Si se ha desacoplado manualmente sin que se haya producido un corte de corriente, después de asegurar la puerta hay que desconectar de nuevo la alimentación para que la nueva referencia se realice según las instrucciones.

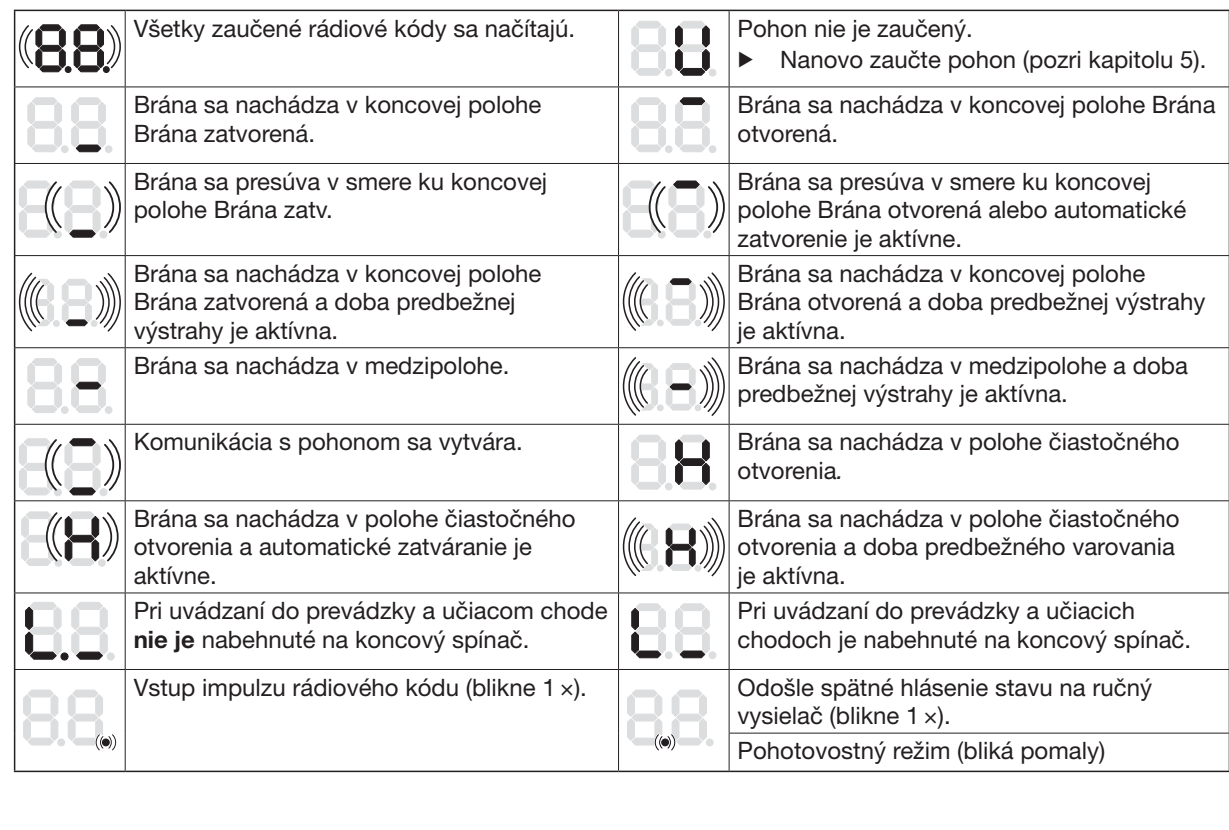

Diagnóstico de la pantalla
| Indicación | Significado / procedimiento |
|---|---|
| U | El automatismo no está programado; realice la puesta en marcha. |
| 8.8. | Inicio o lectura de códigos de radio; no se trata necesariamente de un error. |
| 1 s con punto parpadeante | No se puede ajustar el límite de inversión ni la posición parcial; compruebe si hay obstáculos y la distancia respecto de la posición cerrada. |
| 2.1 / 2.2 / 2.3 | Protección SE1 / SE2 / SE3: obstáculo, desalineación, problema de guiado o daños en el dispositivo. |
| 3 / 5 | Limitación de fuerza durante el cierre / la apertura; retire el obstáculo y compruebe el funcionamiento mecánico, no aumente la fuerza automáticamente. |
| 4 | Circuito HALT12–13 interrumpido; compruebe el circuito NC y el cableado. |
| 6 | Error del sistema o limitación del tiempo de funcionamiento; un técnico debe comprobar el reinicio y la nueva programación; si hay un fallo del automatismo, deberá repararlo o sustituirlo. |
| 7 | Error de comunicación de la placa adicional; compruebe el cableado, los conectores y el módulo. |
| 8 | Entrada o mando no válidos; compruebe el valor seleccionado. |
| 9 | Activación/fallo de la seguridad probada o de 8k2; retire el obstáculo y compruebe el dispositivo de protección. |
| 13 / 17 | Subtensión / error de tensión; compruebe la fuente de alimentación y la batería. |
| C | Punto de referencia desconocido; asegure la zona y realice una maniobra de referencia. |
| In | Ha vencido el intervalo de mantenimiento; solicite una revisión del conjunto. |
Mantenimiento y entrega en condiciones seguras
El fabricante indica que el automatismo no requiere mantenimiento, pero la puerta completa debe revisarse periódicamente. Compruebe mensualmente las funciones de seguridad y protección, y las bandas de seguridad resistivas de 8k2 y los dispositivos de protección no probados, cada seis meses según las instrucciones. Compruebe la suavidad de funcionamiento, la fijación de la cremallera, el guiado, los cables dañados, la limpieza de las fotocélulas y el funcionamiento del desbloqueo. Encargue a un técnico que subsane de inmediato cualquier deficiencia.
Antes del mantenimiento, desconecte todas las fuentes de alimentación e impida que se vuelvan a conectar. Tras el montaje y cualquier modificación, el técnico comprobará la eficacia de la protección, la inversión del movimiento y las fuerzas de funcionamiento. El técnico formará al usuario, entregará las instrucciones y fijará la etiqueta de advertencia en un lugar visible de la puerta. Los niños no deben jugar en la zona de movimiento; solo se podrá pasar cuando la puerta se haya detenido por completo.
Características técnicas de Hörmann LineaMatic 4511323
| Parámetro | Valor |
|---|---|
| Modelo / selección del tipo | LineaMatic básico /01 |
| Anchura / altura máximas de la puerta | 6000 mm /2000 mm |
| Peso máx.: sobre suelo / autoportante | 300 kg /250 kg |
| Red eléctrica | 230/240 V CA,50/60 Hz; rango permitido: 170–260 V CA. |
| Tensión de control | 24 V/37 V CC, control interno conmutado; no es una salida universal para accesorios. |
| Alimentación de accesorios | 24 V CC; 5 = positivo, 20 = 0 V; máximo total de 250 mA. |
| Frecuencia de radio / memoria | 868 MHz / máximo 150 códigos de radio |
| Grado de protección / temperatura | IP44 / −20 a +60 °C |
| Humedad máxima | 93 %, sin condensación |
| Consumo en espera | Menos de 0,5 W |
| Posiciones finales | Sensor magnético de láminas REED y posiciones/fuerzas aprendidas electrónicamente. |
| Ciclos por día/hora | Según la placa de características. |
| Carcasa | Fundición de aluminio y plástico reforzado con fibra de vidrio. |

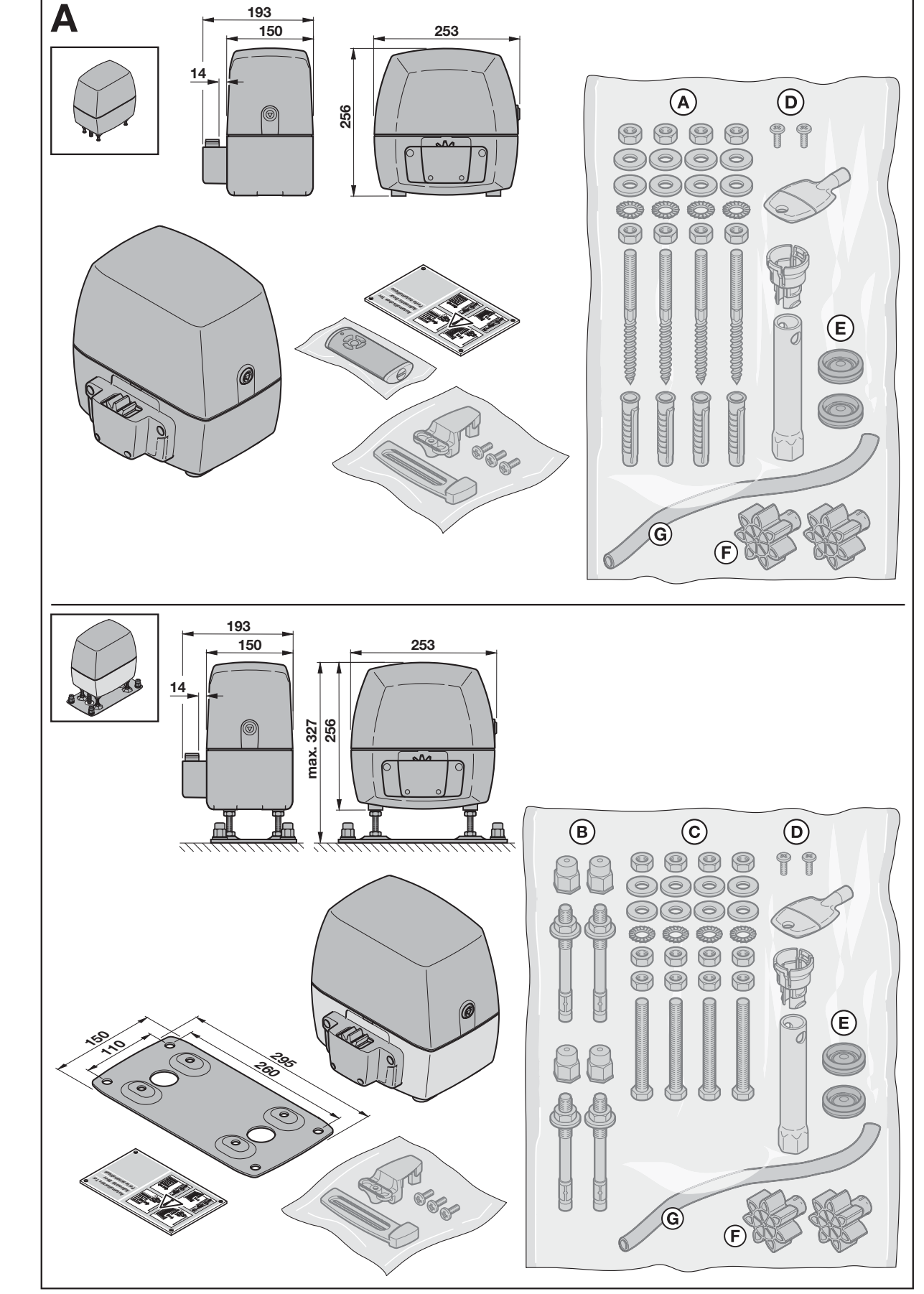

El plano acotado indica una carcasa de 193 × 253 × 256 mm. Al instalarlo sobre una placa de suelo, la altura total puede ajustarse hasta 327 mm; la placa representada tiene unas dimensiones en planta de 260 × 295 mm. Elija la altura de montaje respecto a la cremallera según la dimensión A, no solo según las dimensiones exteriores de la carcasa.
