Carro oscilante regulable, con 5 rodillos y placa de montaje
TOP| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
| Tipos de variante de producto disponibles Carro oscilante regulable, con 5 rodillos y placa de montaje | ||
| Tipo de rodillos: |
Puede elegir las ruedas de nailon o metálicas. Las ruedas de nailon permiten soportar grandes cargas en la puerta, evitan el desgaste del perfil en C y garantizan un funcionamiento silencioso de la puerta. |
|
|---|---|---|
|
De nailon
rodillos Metálicos
rodillos |
||
62,13 € con IVA
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Peso |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 90 | 110 | 5,60 kg |
62,13 € con IVA
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Peso |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 95 | 115 | 5,60 kg |
Descripción del producto Carro oscilante regulable, con 5 rodillos y placa de montaje
Se trata del carro más utilizado para puertas autoportantes puertas correderas con un peso de hasta 400/600 kg (según la variante del carro) y un ancho de paso de hasta 5 m. El carro se suministra con la placa de montaje incluida en el precio.
- La variante V-02-1 es compatible con el perfil C de 80x80x5 mm FE y con el perfil C de 80x80x5 mm ZN así como con el perfil C de 76x76x3 mm INOX (solo rodillos de nailon)
- La variante V-02-3 es compatible con el perfil C de 70x70x4 mm FE y con el perfil C de 70x70x4 mm ZN así como con el perfil C de 83x79x11 mm AL (solo rodillos de nailon)
- También encontrará en nuestra oferta una alternativa modificada de este carro que es compatible con el perfil C inoxidable de 68x68x3 mm.
La posibilidad de ajustar el carro permite «afinar» la inclinación de la puerta y, por tanto, conseguir un movimiento suave (también teniendo en cuenta el terreno o la pendiente del paso).
La articulación basculante del carro sirve para distribuir uniformemente el peso/la presión de la puerta entre todos los rodillos con rodamientos de los carros, en cualquier momento del movimiento de la puerta.
Estos carros son los más comprados por nuestros clientes, que construyen su propia puerta corredera.
Para su proyecto puede elegir una variante con rodillos de nailon o con rodillos metálicos (solo en la variante para perfil C de 80x80x5). Para que la puerta funcione silenciosamente, recomendamos la variante con rodillos de nailon.
Posibilidad de comprar carros en un Kit de componentes para fabricar una puerta autoportante o Kit de componentes con motor NICE. Todos los kits para puertas autoportantes con precio especial.
Dimensiones de la placa de montaje del carro:
| A[mm] | B[mm] | C[mm] | D[mm] | Longitud total del carro, incluidos los rodamientos[mm] |
|---|---|---|---|---|
| 180 | 120 | 72 | 140 | 210 |
 |
||||
Anclaje de los carros de soporte de una puerta autoportante:
Los carros de soporte se pueden anclar:
- a varillas roscadas que se hormigonan directamente en la cimentación
- a varillas roscadas fijadas con adhesivo químico en una cimentación de hormigón ya fraguada
- a anclajes de golpe en una cimentación de hormigón ya fraguada
Los orificios de las placas de montaje tienen una anchura mínima de 17mm, se anclan con rosca M16. Todas las opciones son válidas; depende de cuál le haya dado mejor resultado.

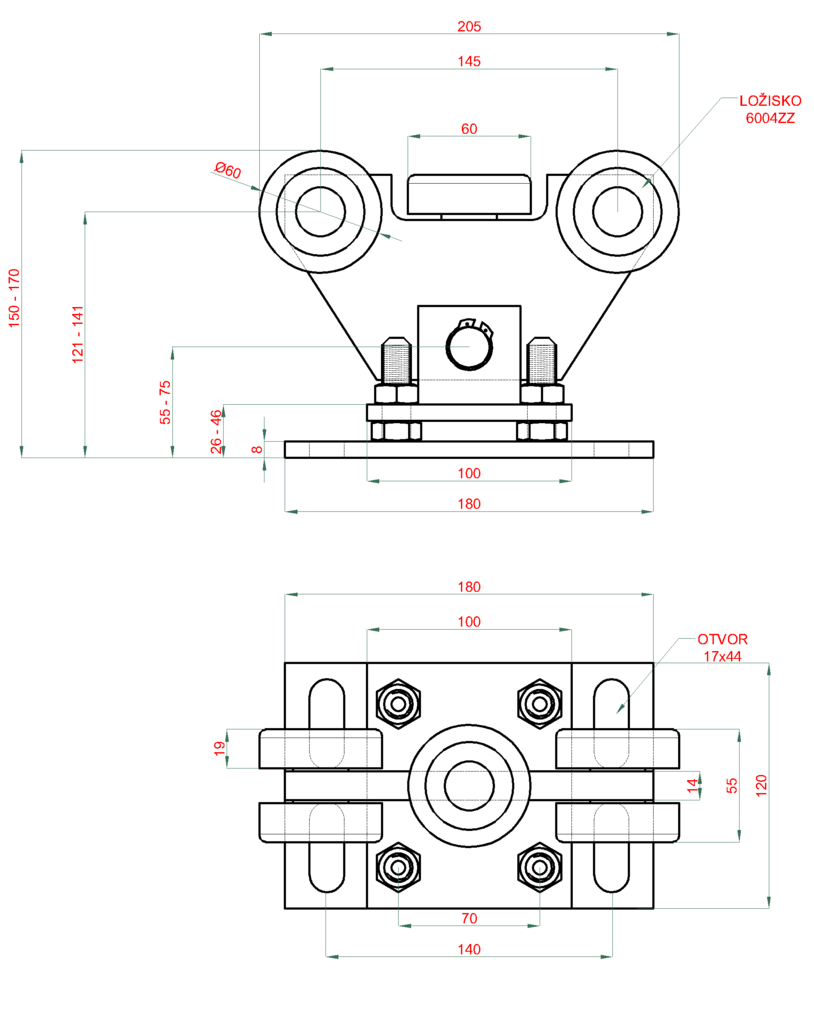

Plano del carro 70×70×4 :

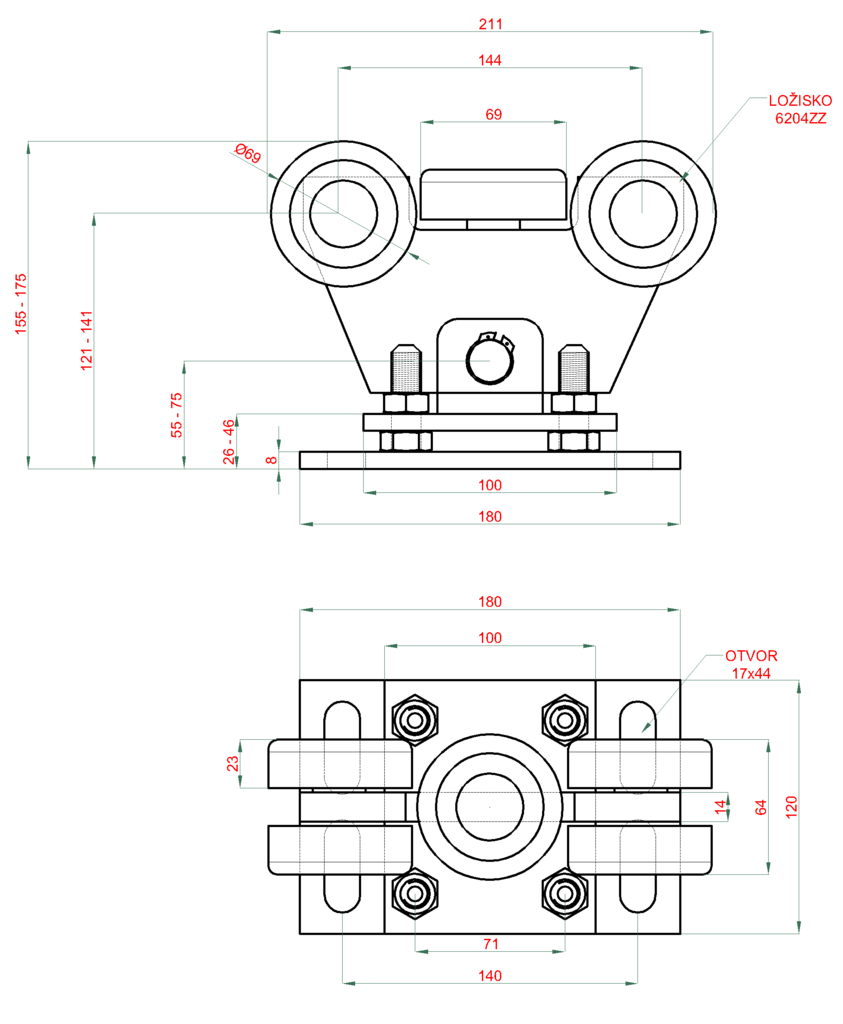

Plano del carro 80×80×5 :
360° :
