CAME BKV20AGS - motor independiente para puerta corredera de hasta 2000 kg (A)
NUEVO| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
1.255,43 € con IVA
| Peso |
|---|
| 12 kg |
Descripción del producto CAME BKV20AGS - motor independiente para puerta corredera de hasta 2000 kg (A)
Motor CAME BKV20AGS está diseñado para puertas correderas con un peso de hasta 2000 kg y una longitud de hoja de hasta 20 m. Dispone de un interruptor electromecánico de parada. El motor es noreversible. Características técnicas detalladas ». Manual para descargar ».
CAME BKV20AGS, código 801MS-0310, es un accionamiento para una hoja corredera grande de hasta 2 000 kg y 20 m de longitud. Tiene un motor de 36 V CC, una pantalla gráfica, cuatro entradas cableadas de seguridad y finales de carrera mecánicos. La alimentación de red es de 230 V CA. Valore conjuntamente la capacidad de carga, la longitud y la resistencia real de la puerta.
La instalación, la conexión a la red y la puesta en servicio deben realizarlas técnicos cualificados. Desconecte la red y las posibles baterías antes de abrir el equipo o insertar tarjetas. Compruebe la etiqueta BKV20AGS, la placa ZN8 y la versión de FW/GUI en el menú Information. Los ajustes siguientes corresponden al menú gráfico con la opción Motor type BKV2000. Si se trata de otra versión o menú, consulte el manual específico correspondiente.
Accionamiento independiente BKV20AGS y kits relacionados
| Versión | Selección |
|---|---|
| Accionamiento independiente CAME BKV20AGS (A) | Accionamiento para completar o sustituir un conjunto; los accesorios se seleccionan por separado. |
| Kit CAME BKV20AGS (D) | Oferta alternativa de conjunto. Compruebe el contenido del paquete en la ficha del kit correspondiente. |
El valor de 20 m es la longitud máxima de la hoja; no lo confunda con la anchura del paso libre. El BKV20AGS utiliza finales de carrera mecánicos. Los finales de carrera magnéticos y la tarjeta horaria incluidos en las versiones AGE no forman parte del equipamiento estándar del AGS.
Accesorios y ejemplos de conexión
Los dispositivos siguientes son ejemplos de accesorios y de sus conexiones; no forman parte del paquete del accionamiento independiente. Para otro tipo, consulte su propio manual.
| Elemento | Ejemplo / uso |
|---|---|
| Fotocélulas | CAME DIR10, 12/24 V CA/CC; alcance de 10 m, bornes y prueba. |
| Luz intermitente | CAME KLED24, 24 V CA/CC, 2 W; conexión 10–E. |
| Radio | CAME AF43S y TOP-432EE, ejemplo de código fijo de 433,92 MHz; compruebe la compatibilidad del código con la configuración de la placa. |
| Cremallera | Cremalleras, módulo 4 para este modelo. |
| Control | Interruptores, pulsadores y lectores; órdenes sin potencial NO y STOP NC según la placa. |
Instalación del BKV20AGS
Antes de la instalación, compruebe que la puerta se desplaza manualmente con facilidad y suavidad en todo el recorrido. La puerta y sus guías deben ser estables, estar niveladas y no presentar riesgo de descarrilamiento. Compruebe que haya topes firmes en las posiciones abierta y cerrada y proteja los puntos de aplastamiento, atrapamiento y engrane de la cremallera. Fije el accionamiento a una base sólida, protegido de chorros directos de agua. Si la hoja incorpora una puerta peatonal, el movimiento solo debe permitirse cuando esta esté asegurada de forma segura.

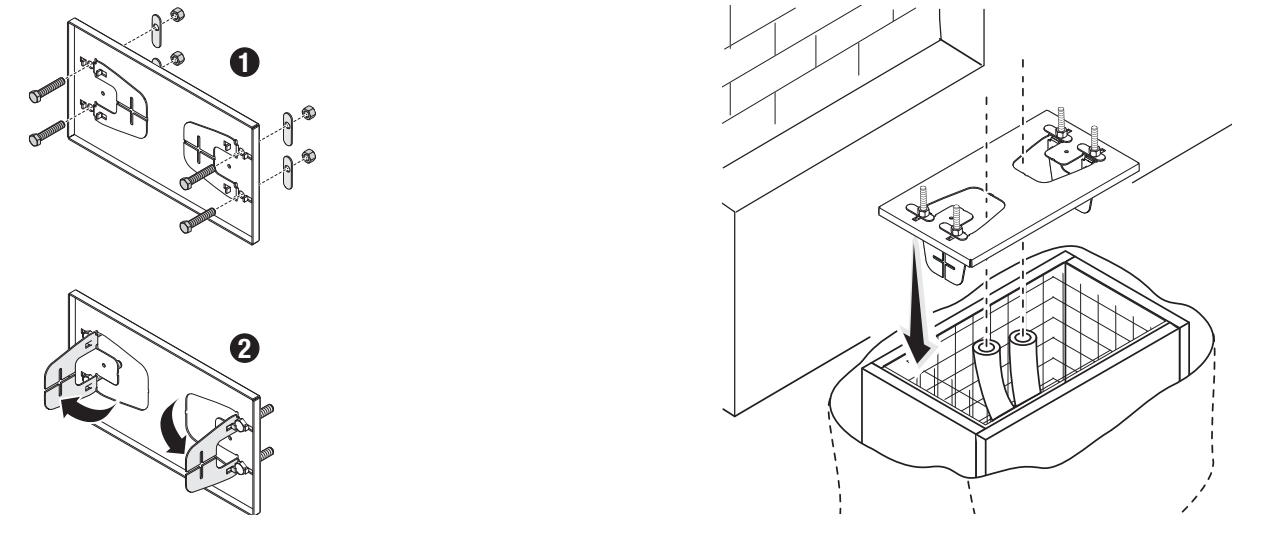

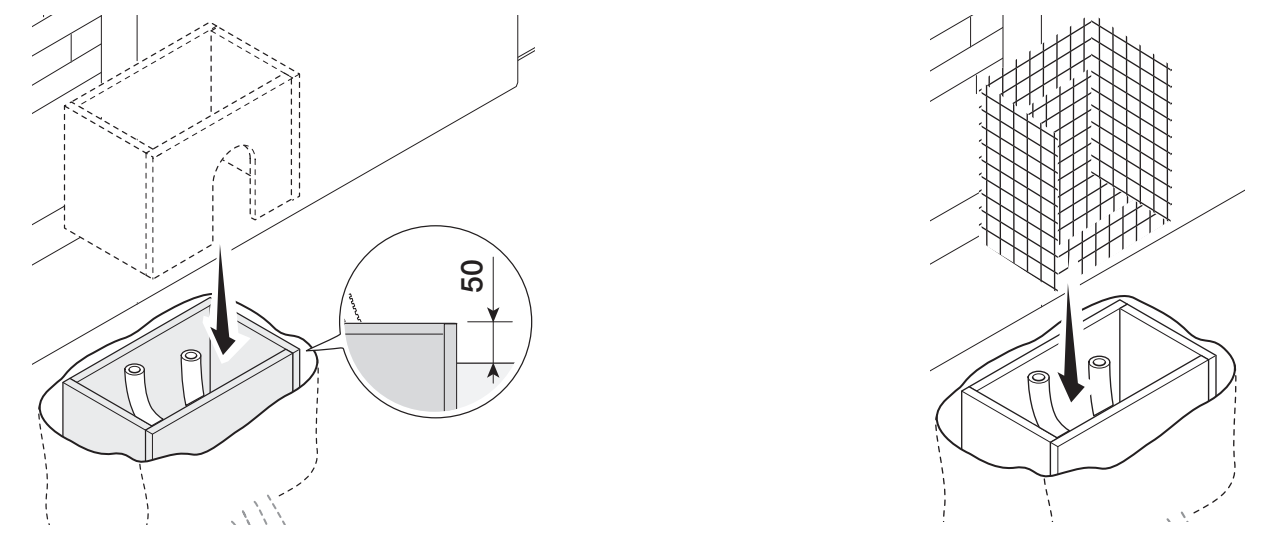

Cimentación y placa de anclaje

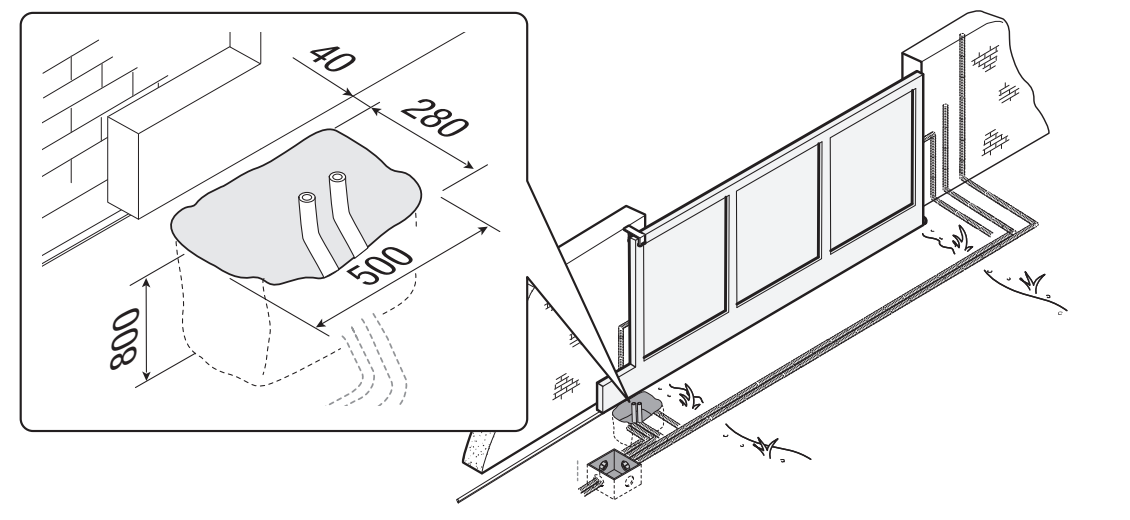

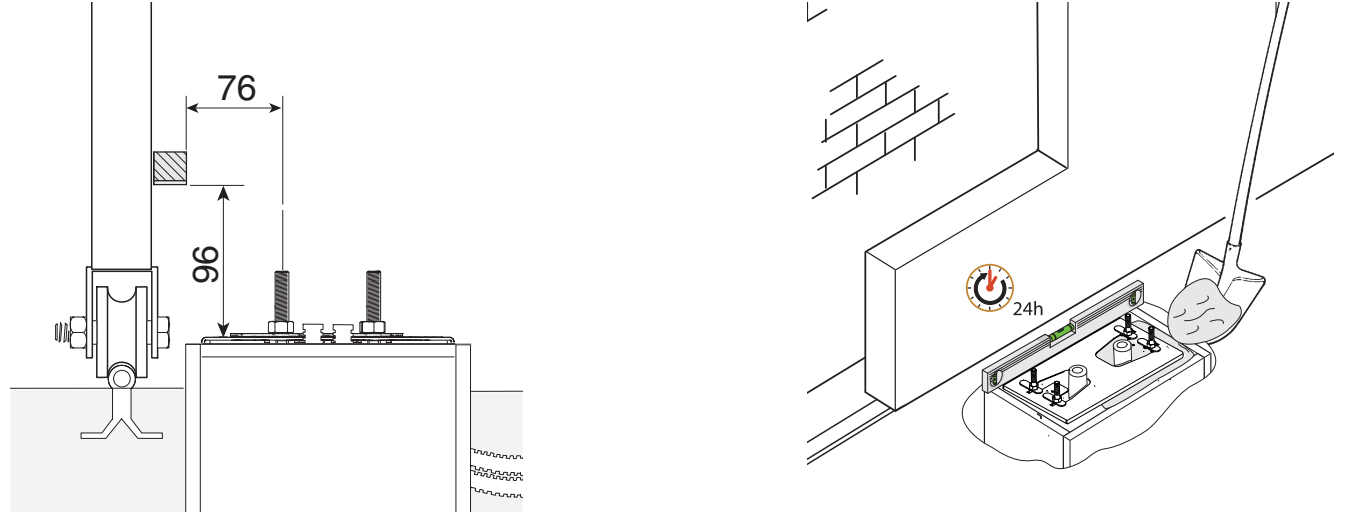

El ejemplo del fabricante contempla una excavación de 500 × 280 mm, con 800 mm de profundidad y tubos protectores de Ø 40 mm. Adapte las dimensiones de la cimentación al terreno y a la puerta concreta; se trata de un ejemplo de instalación, no de un diseño universal de cimentación. El encofrado sobresale 50 mm por encima del terreno y contiene armadura de acero.
Introduzca en la placa los pernos suministrados M12 y fíjelos con tuercas. Doble hacia fuera las lengüetas de anclaje pretroqueladas e introduzca la placa en la armadura. Los tubos protectores deben pasar por sus orificios. Nivele la placa con precisión; las roscas deben quedar por encima del hormigón. La posición respecto a la cremallera se determina según las cotas 76 y 96 mm indicadas en la sección. Deje que el hormigón fragüe durante al menos 24 horas.

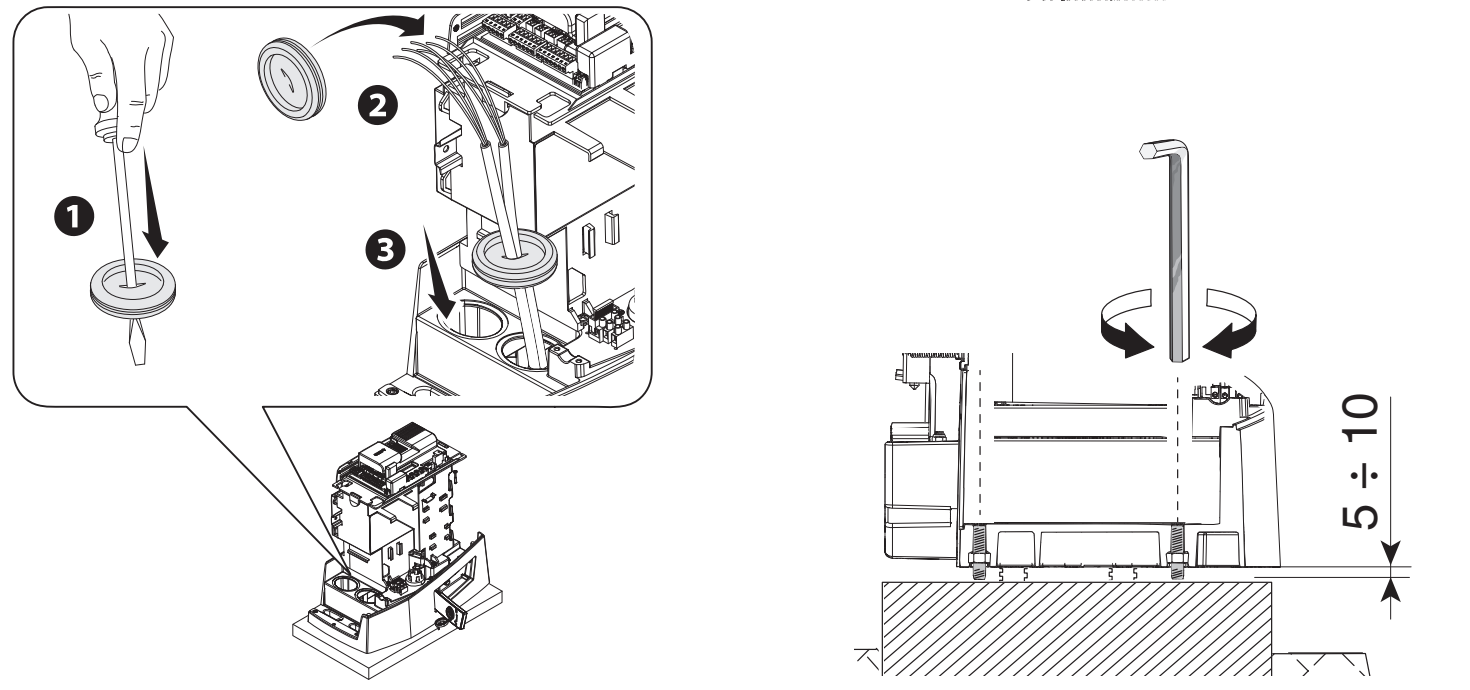

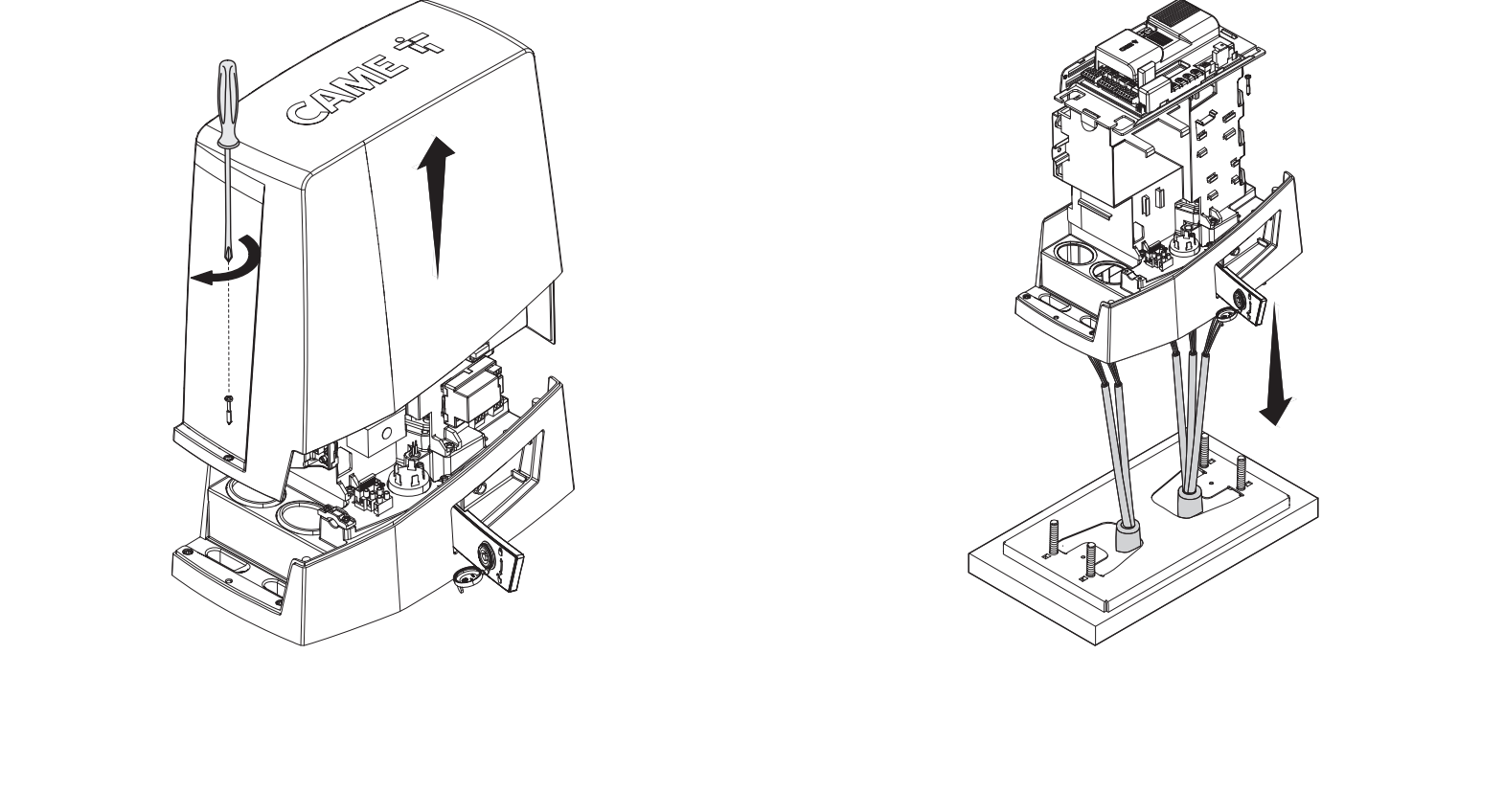

Colocación y ajuste de altura

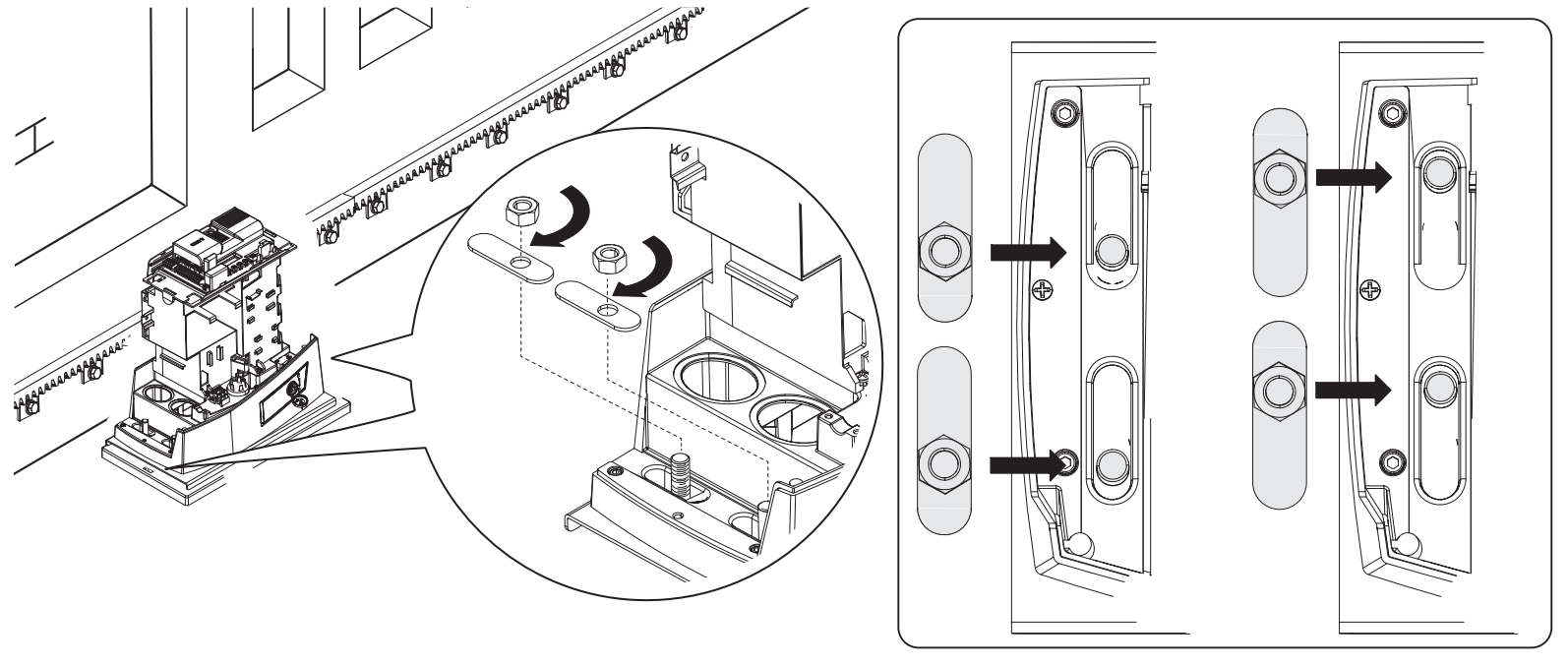

Una vez retirado el encofrado, rellene el espacio alrededor de la cimentación. Retire las tuercas de los anclajes y saque los cables aproximadamente 600 mm por encima de la placa. Retire la tapa y coloque el accionamiento; los cables pasan por la parte inferior y por pasacables estancos. Eleve el accionamiento con los pies roscados entre 5 y 10 mm, para dejar margen para ajustar el engrane.
Cremallera y holgura de 1–2 mm

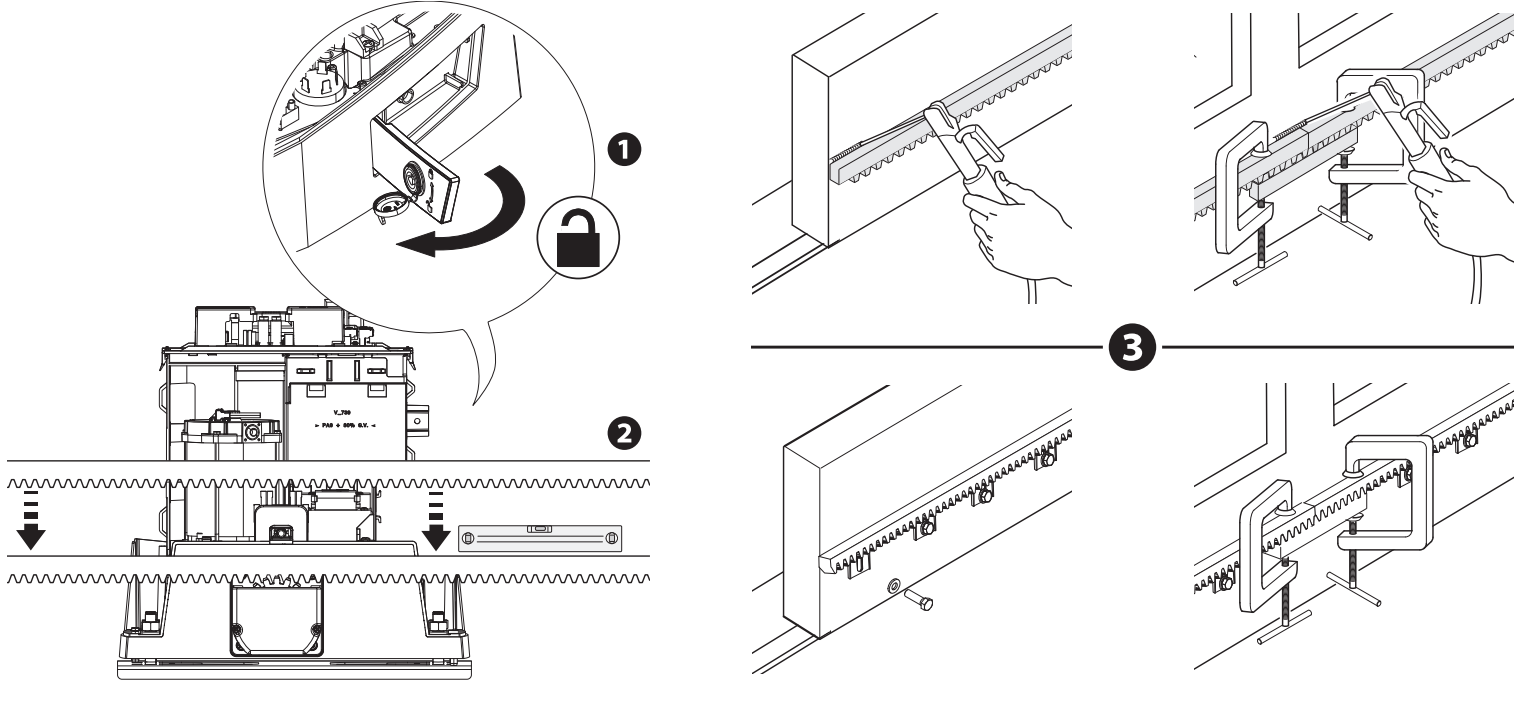

Desbloquee el accionamiento y fije la cremallera de módulo 4 mientras mueve la puerta manualmente. Al unir las piezas, coloque debajo de la unión un tramo auxiliar de cremallera y dos abrazaderas para que los dientes queden alineados y enlacen suavemente. Una vez fijada, ajuste la altura con los pies y la posición horizontal con los orificios ovalados.

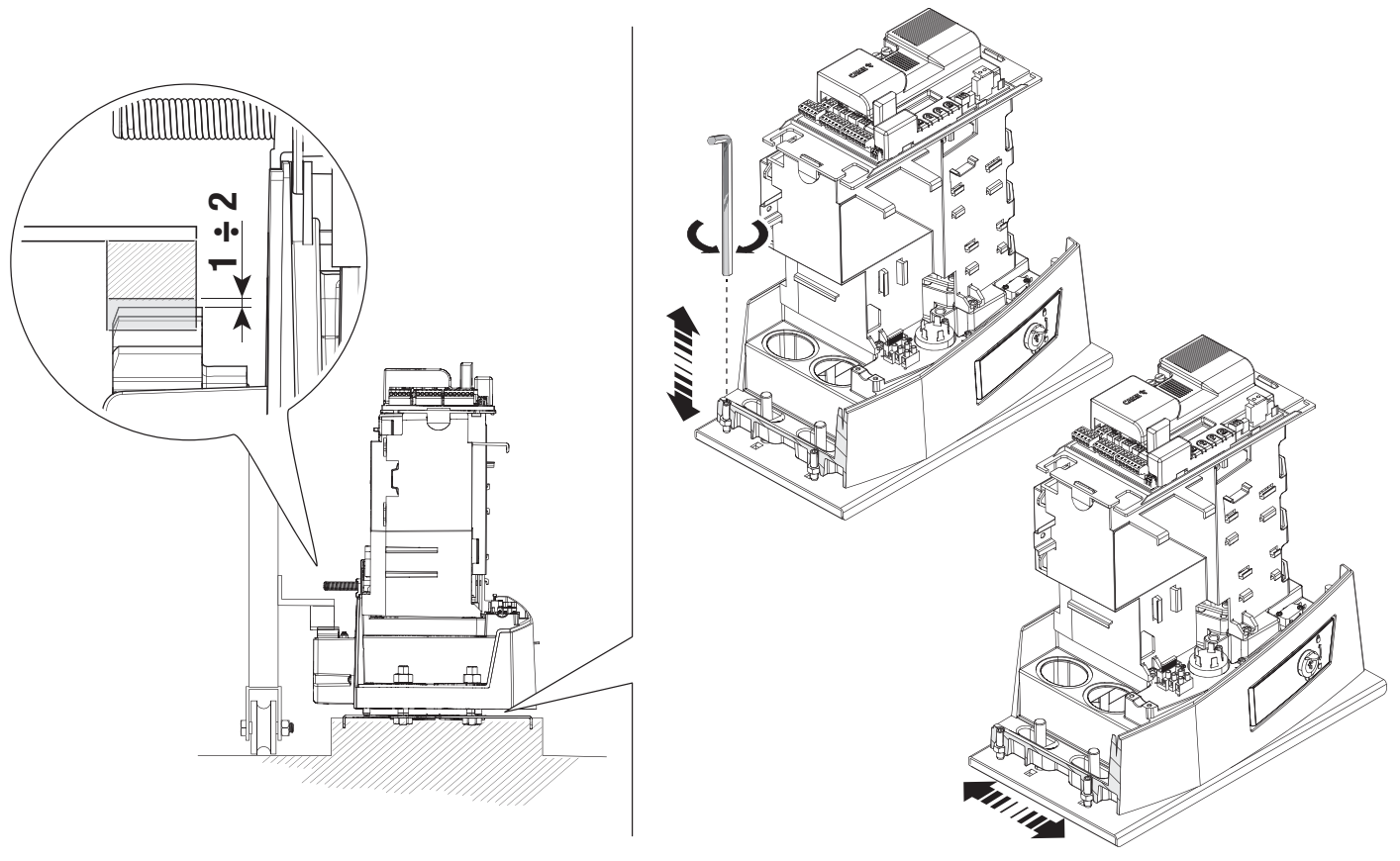

Deje una holgura de 1–2 mm entre el piñón y la cremallera. El peso de la puerta no debe descansar sobre el accionamiento. Recorra manualmente todo el trayecto y, solo después de ajustar, apriete el accionamiento contra la placa con arandelas y tuercas.

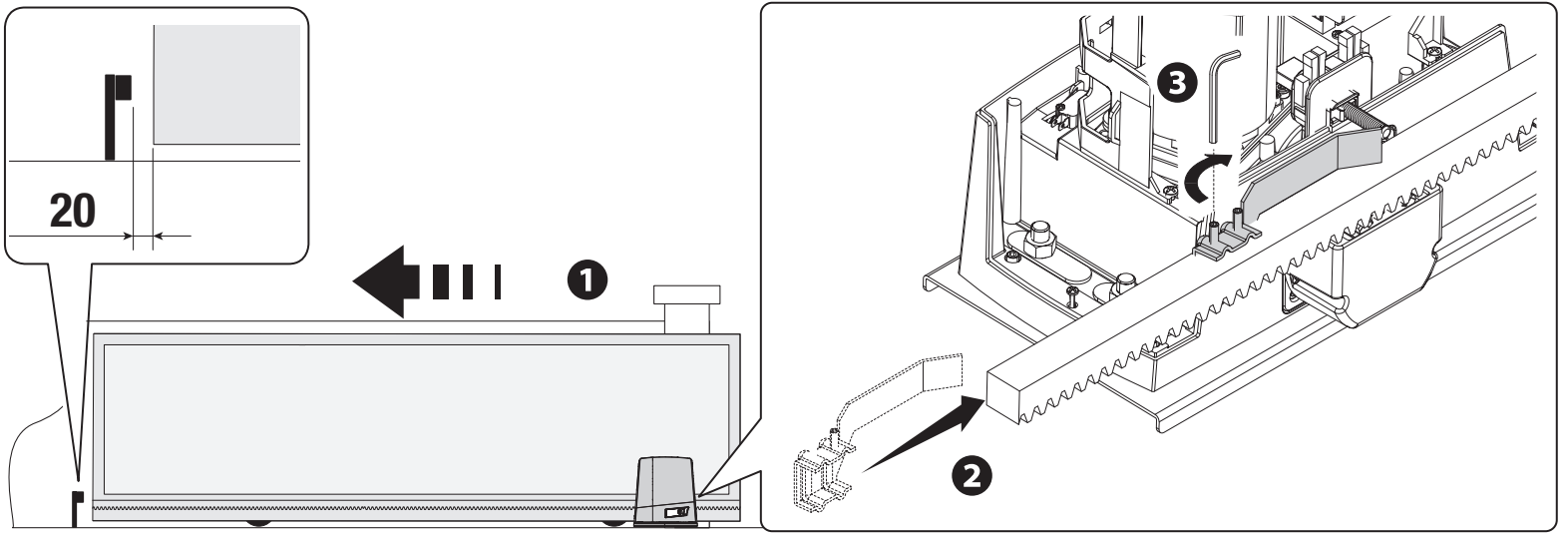

Finales de carrera mecánicos AGS

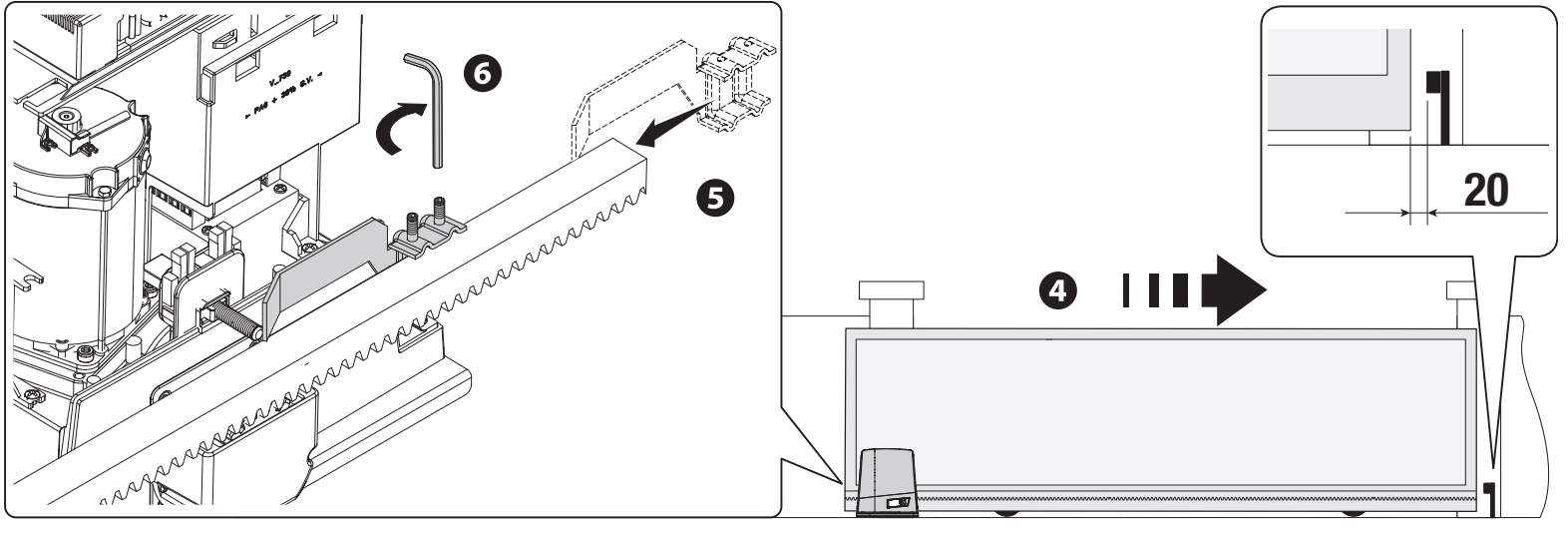

Abra la puerta manualmente. Coloque el tope de activación de apertura en la cremallera, de modo que la rampa accione el microinterruptor de muelle, y fíjelo con los tornillos suministrados. Repita el mismo procedimiento durante el cierre. En el montaje ilustrado se deja aproximadamente 20 mm antes del tope fijo; compruebe la carrera de frenado con la carga real. El tope fijo de la puerta y el tope de activación del accionamiento cumplen funciones distintas.
Cableado
| Circuito | Sección / condición |
|---|---|
| Red de 230 V CA | 3G × 1,5 mm² hasta 20 m; 3G × 2,5 mm² para 20–30 m. |
| Baliza de 24 V | 2 × 1 mm² para los recorridos indicados de hasta 30 m. |
| Fotocélulas | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² según el esquema completo. |
| Elementos de mando | Número de conductores según el dispositivo, sección de 0,5 mm² para los recorridos indicados. |
| Antena | RG58, máximo 5 m. |
| RSE / CRP | UTP CAT 5, máximo 1 000 m según las condiciones del sistema en serie. |
Para recorridos más largos o varios consumos, hay que calcular la sección en función de la corriente y la caída de tensión. Pase la alimentación de red por su propio pasacables, separada de los circuitos de baja tensión. Los cables no deben apoyarse sobre piezas que se calienten ni quedar expuestos a daños mecánicos.

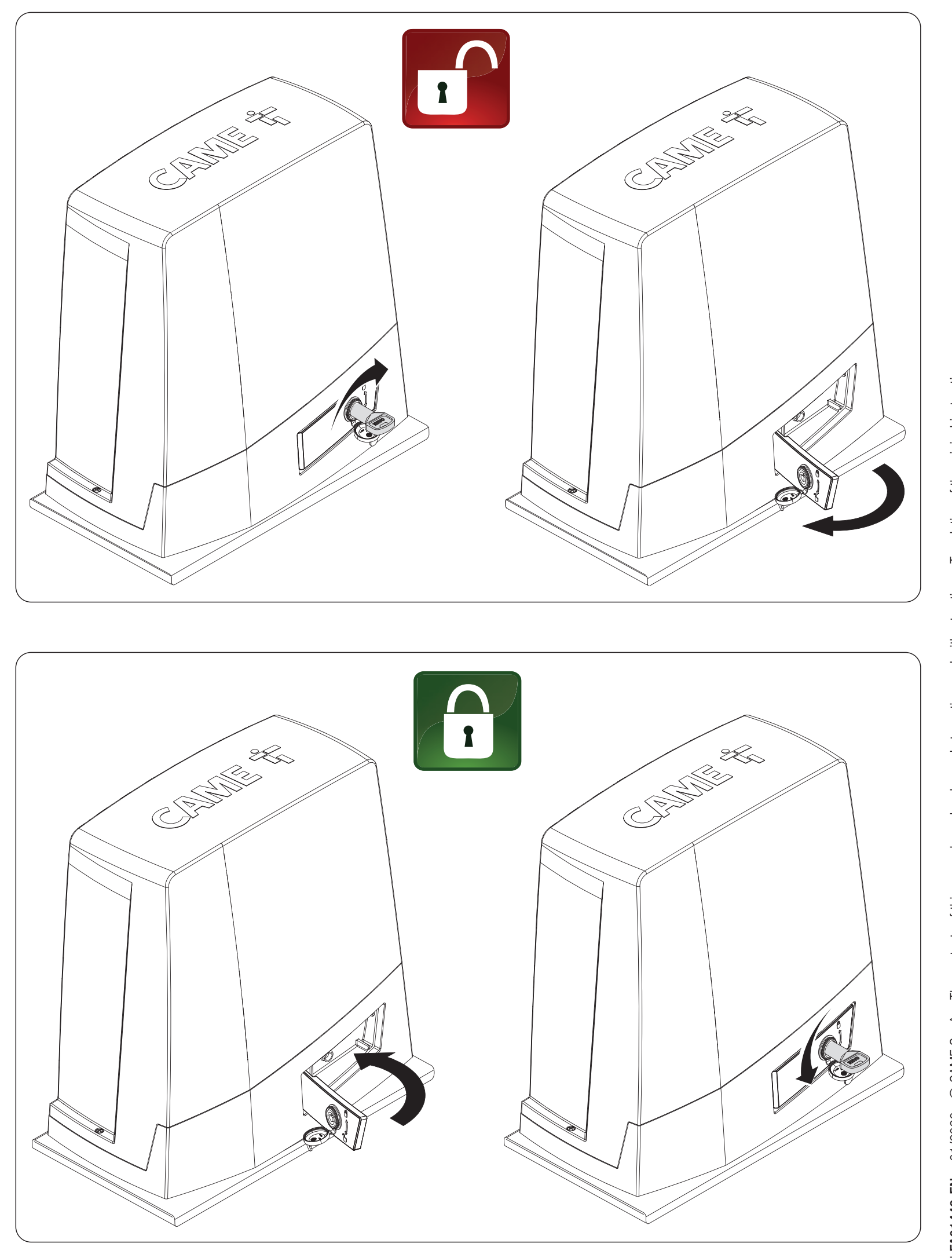

Desbloqueo manual y nuevo bloqueo
Primero desconecte la alimentación y asegure la hoja para evitar movimientos incontrolados. No desbloquee una puerta dañada o desequilibrada sin asegurarla.
- Introduzca la llave en la cerradura y gírela como se muestra en las dos imágenes superiores.
- Abra la palanca de desbloqueo hacia fuera del cuerpo, siguiendo la flecha.
- Desplace la puerta manualmente y de forma controlada, sin personas en su recorrido.
- Para bloquearla, vuelva a colocar la palanca en su posición original y bloquee el mecanismo como se muestra en las dos imágenes inferiores.
- Antes de accionar el motor, compruebe que el mecanismo esté bloqueado de nuevo.

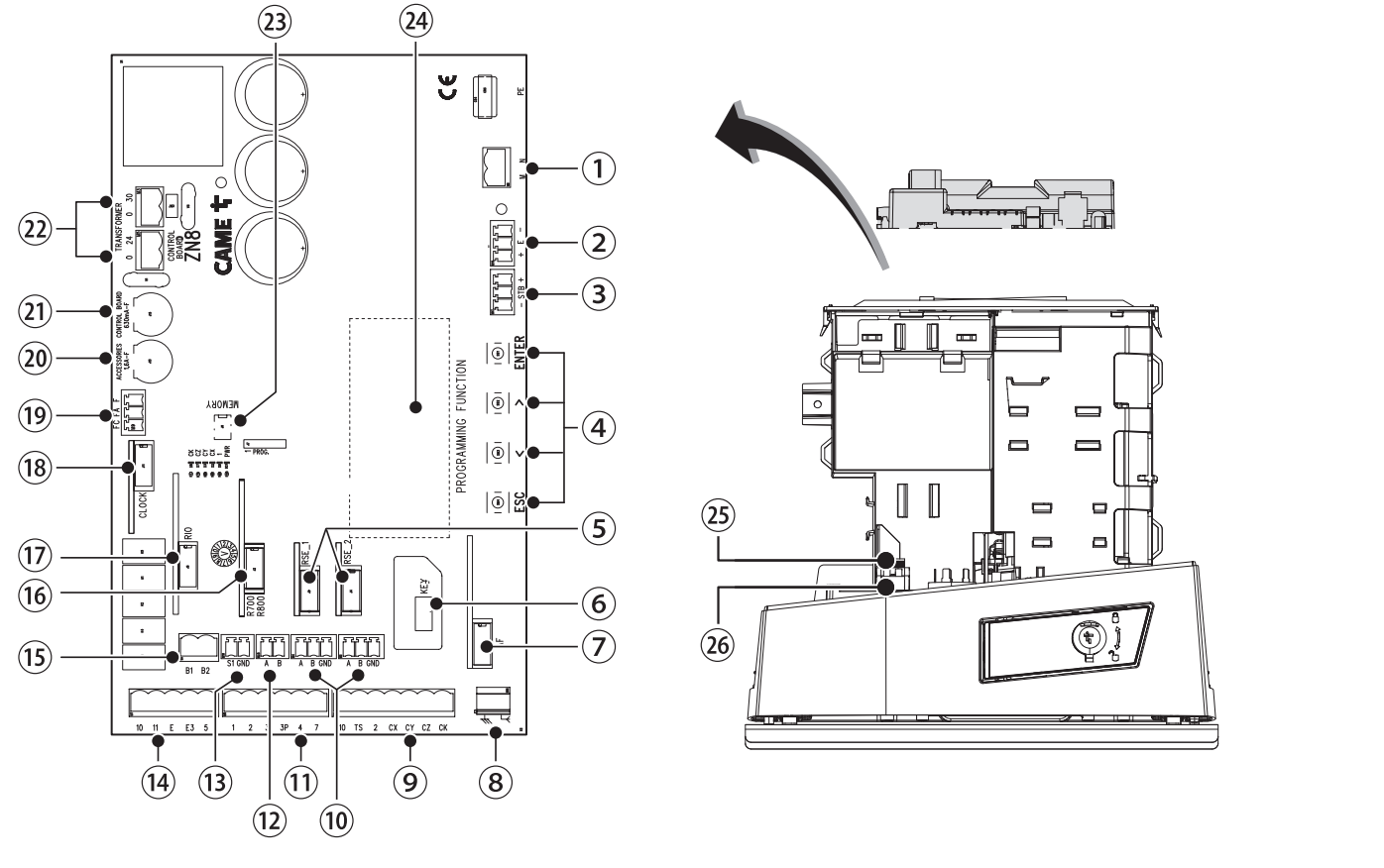

Orientación en la placa ZN8
En la imagen siguiente, la orientación es con los condensadores grandes arriba, las regletas largas abajo y los botones de programación a la derecha. La pantalla gráfica y las teclas ESC/flechas/ENTER sirven para la configuración, el diagnóstico y los usuarios. Inserte y retire las tarjetas únicamente con la alimentación de red y las posibles baterías desconectadas.
| Número de figura | Elemento |
|---|---|
| 1 / 2 / 3 | Motor / codificador / RGP1 o LBB. |
| 4 / 5 / 6 / 7 | Botones de programación / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antena / seguridad / conexión en serie / mandos por cable. |
| 12 / 13 / 14 / 15 | Teclado / transpondedor / luces / B1–B2. |
| 16 / 17 / 18 / 19 | R700 o R800 / RIOCN8WS / tarjeta horaria / finales de carrera. |
| 20 / 21 / 22 / 23 / 24 | Fusible de accesorios / fusible de la placa / transformador / Memory Roll / pantalla. |
| 25 / 26 | Fusible de red / alimentación de red del accionamiento. |
Alimentación y bornes BKV20AGS
| Circuito / bornes | Tensión, polaridad y límite |
|---|---|

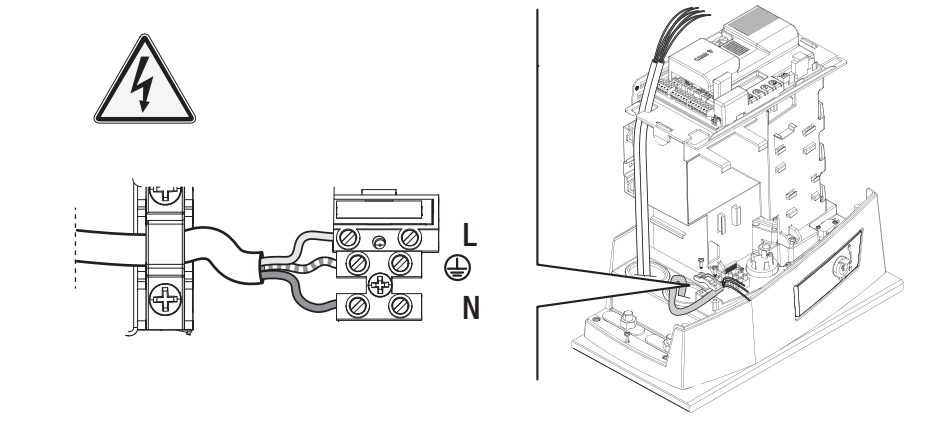

| L / N / PE | Red 230 V CA, 50/60 Hz. L: fase; N: conductor neutro; PE: conductor de protección. La CA no tiene positivo ni negativo. |
| Motor / alimentación interna de la placa | Motor 36 V CC, placa según la tabla técnica 26 V CC. Son circuitos internos del montaje correcto, no una salida para accesorios. Mantenga la conexión especificada; no conecte a ellos la red ni una fuente externa sin verificarlo. |

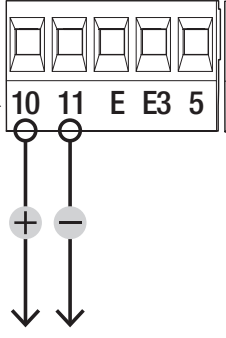

| 10 / 11 | Accesorios 24 V CA/CC, máximo total de 20 W; normalmente, 24 V CA. Con CC 10 = positivo (+), 11 = negativo (−); con CA, no hay polaridad de corriente continua. |
| 10 / E | Baliza 24 V CA/CC, máx. 3 W. Con CC, 10 es el polo común positivo y E es la salida conmutada. |
| 10 / E3 | Luz adicional 24 V CA/CC, máx. 12 W; modo en Manage lights → Light E3. Con CC, 10 es el polo común positivo y E3 es la salida conmutada. |
| 10 / 5 | Señalización de estado 24 V CA/CC, máx. 3 W. Con CC, 10 es el polo común positivo y 5 es la salida conmutada. |
| B1 / B2 | Contacto de control independiente con modo monoestable o biestable. No alimenta accesorios a través de 10/11. |
| 10 / TS / 2 | Rama de alimentación y prueba de las fotocélulas y borne común según el esquema específico; TS no es una salida negativa permanente universal. |

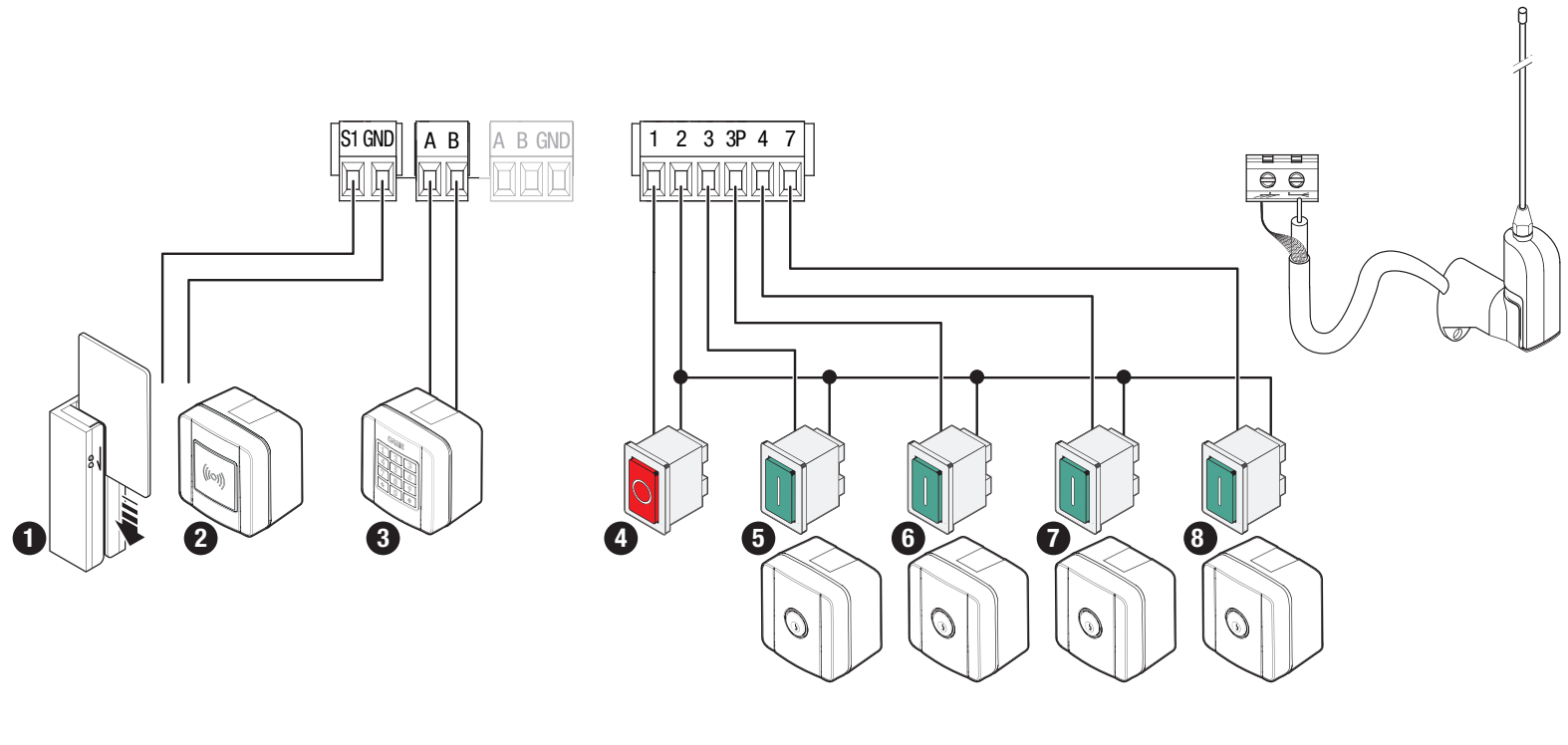

Mandos, STOP, seguridad y antena
| Bornes | Función / contacto |
|---|---|
| 1–2 | STOP NC. Detiene el movimiento y desactiva el cierre automático; para reanudar el movimiento se necesita una nueva orden. Si no se utiliza STOP, desactive Total stop. |
| 2–3 | Orden NO de solo apertura. |
| 2–3P | Apertura parcial NO. |
| 2–4 | Orden NO de solo cierre. |
| 2–7 | NO paso a paso o comando secuencial según Command 2-7. |
| 2–CX / CY / CZ / CK | Cuatro entradas de seguridad ajustables de forma independiente. Desactive las que no se utilicen y configure las utilizadas según la protección. |
| S1 / GND | Transpondedor o lector con la tarjeta R700 correspondiente. |
| A / B en los lectores | Teclado de código con R800; no confundir con las letras iguales de la conexión en serie. |
| A / B / GND en RSE | Conexión en serie de un par o CRP, según el conector correspondiente. |
| Antena / AF | Conecte el conductor central del RG58 a la señal de antena y la malla al contacto de tierra indicado, según la imagen; inserte la tarjeta de radio en AF. |
Los comandos NO/NC y los contactos de seguridad son libres de potencial y no tienen polaridad +/−. La alimentación de los accesorios y su contacto de salida son circuitos independientes. No aplique 230 V a los bornes de comando.

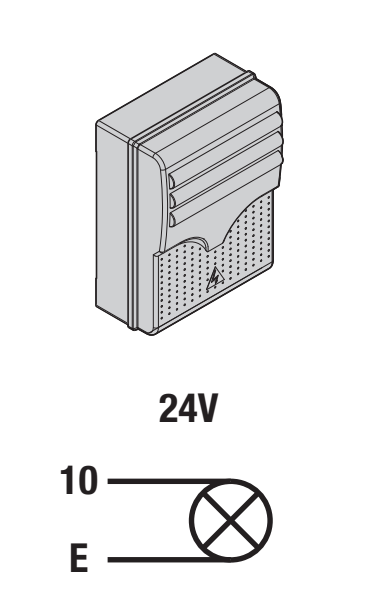

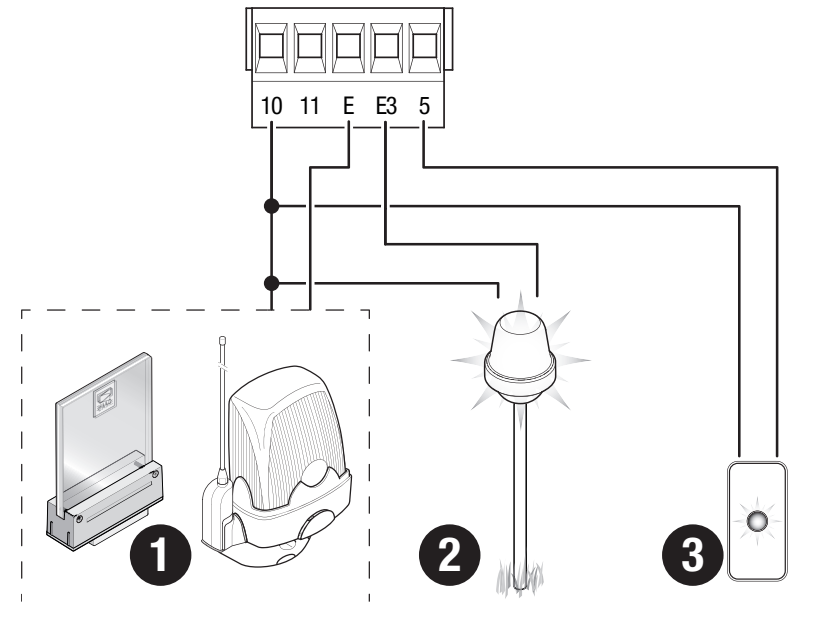

Luz intermitente y luz auxiliar
CAME KLED24 tiene 24 V AC/DC y 2 W, por lo que debe conectarse a 10–E sin superar el límite de 3 W. Su entrada no está marcada individualmente con +/−; con AC no hay que tener en cuenta la polaridad, mientras que con DC el borne 10 es la salida común positiva de la placa. No conecte aquí la versión de la luz intermitente de 230 V. E3 es una salida de luz independiente con un límite de 12 W; no confunda E con E3.

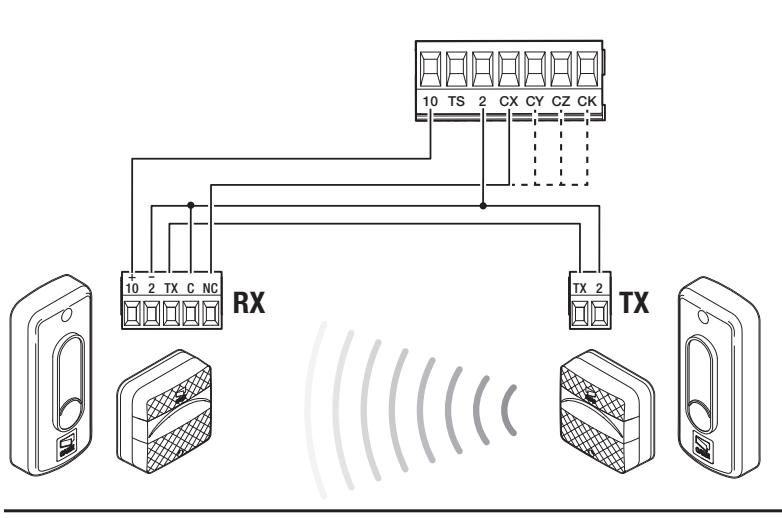

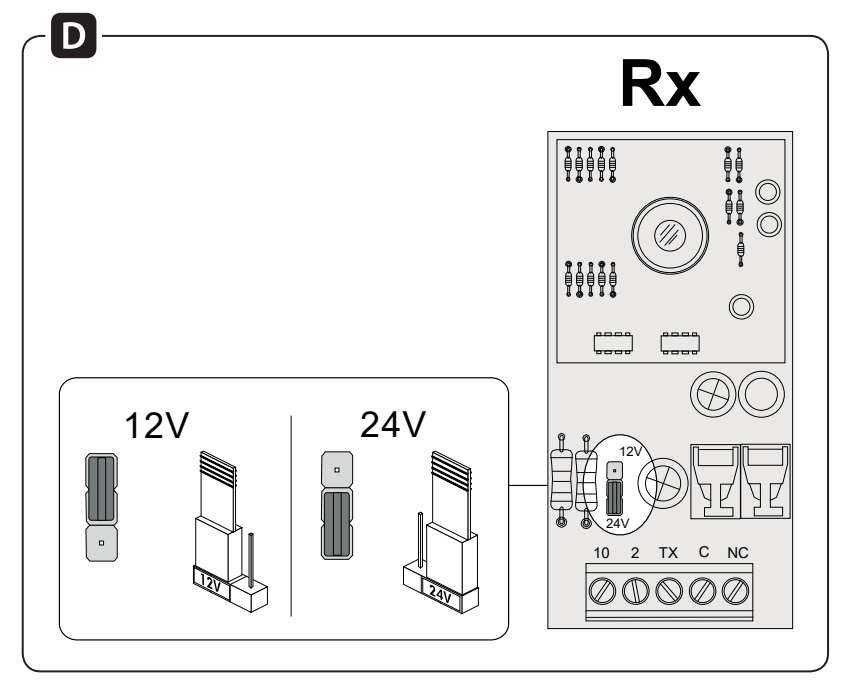

Fotocélulas DIR10 y prueba mediante TS

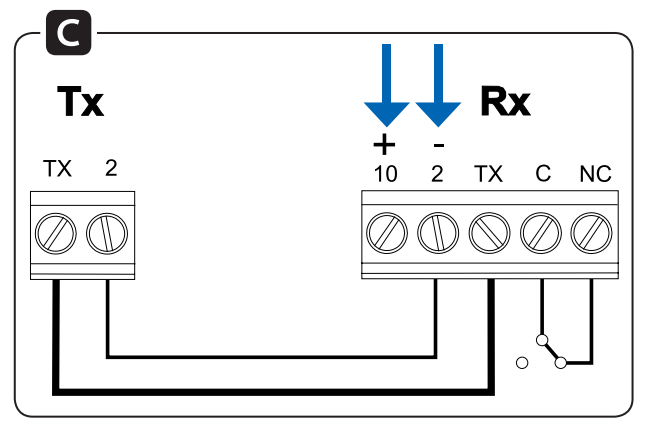

El ejemplo corresponde a CAME DIR10: par TX/RX, alcance de 10 m, alimentación de 12/24 V AC/DC. Ajuste el puente de RX a 24 V. El consumo del par es de 60 mA a 24 V AC. RX tiene los bornes 10 (+), 2 (−), TX, C y NC. TX tiene los bornes TX y 2, sin marcas +/− individuales en el esquema original. Con AC no se aplica la polaridad de corriente continua.
| Borne DIR10 | Normal | Con prueba |
|---|---|---|
| RX10 (+) | Placa 10 | Placa 10 |
| RX2 (−) y RX C | Placa 2 | Placa 2 |
| RX TX ↔ TX TX | Conectar entre RX y TX | La misma conexión |
| TX2 | Placa 2 | Placa TS |
| RX NC | Placa CX | Placa CX |
El contacto C–NC no tiene polaridad. En este esquema sincronizado, RX2 y C se conectan a 2 de la placa, no al 11. Conecte RX TX a TX TX; no sustituya esta conexión por una alimentación directa desde el borne 10 de la placa. Configure C1 en CX para la reapertura durante el cierre.

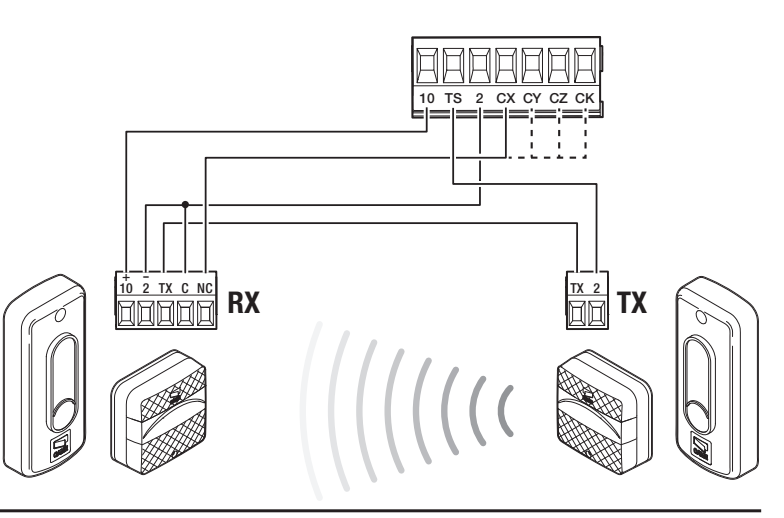

Activación de la prueba de seguridad
Sin alimentación, cambie el conductor TX2 a TS; RX2/C permanecen en 2 y se mantiene la conexión TX entre RX/TX. A continuación, en Configuration → Wired safety devices → Safety devices test active la prueba y la entrada de seguridad correspondiente. Si la prueba falla, corrija el problema de alimentación, conexión o configuración; no puentee la protección de forma permanente.

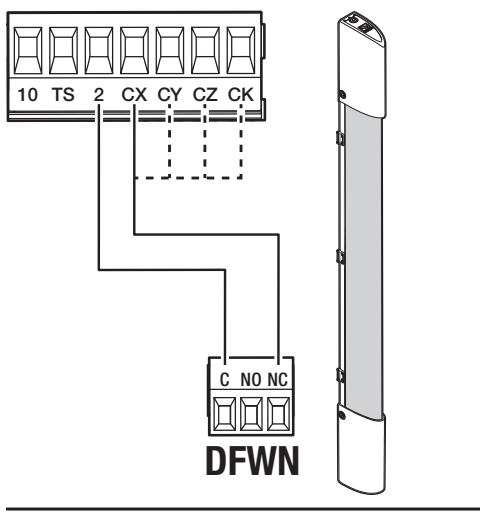

Bandas de seguridad y cuatro entradas
Configure CX, CY, CZ y CK por separado. Una banda NC utiliza el contacto C–NC sin polaridad, por ejemplo, según el esquema DFWN. Para una banda resistiva, seleccione el modo R7/R8 correspondiente y el esquema 8K2 real; el par de bandas tiene su propia selección y conexión. No confunda una banda resistiva con un contacto NC convencional.

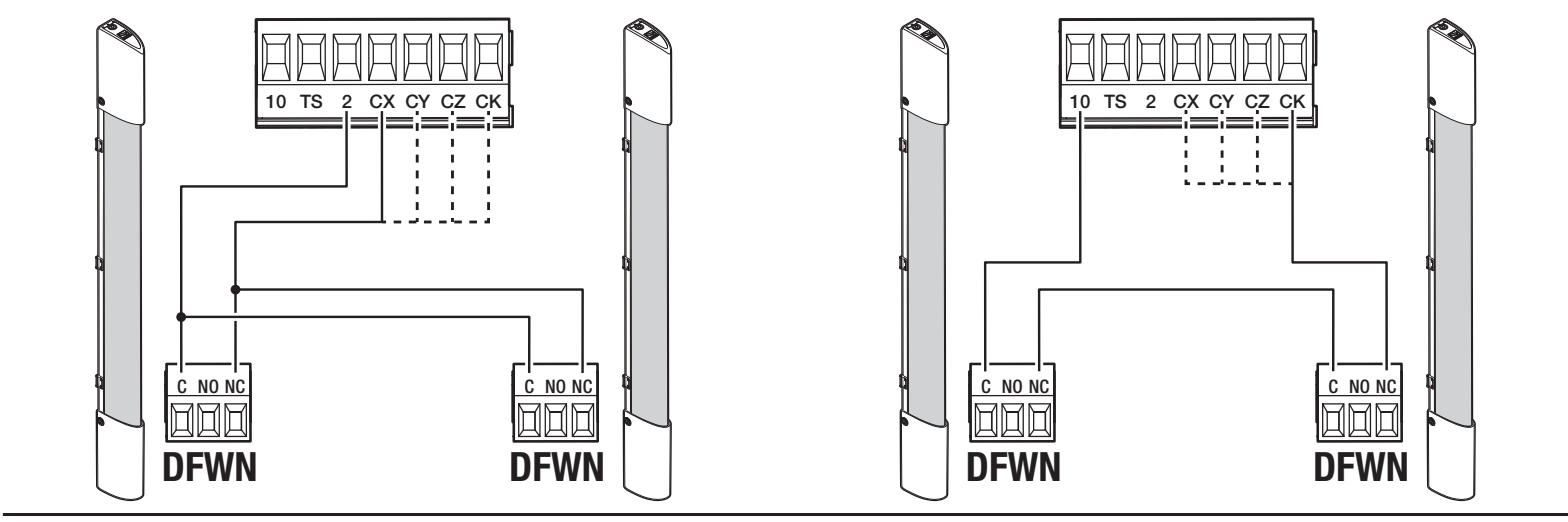

En el caso de un par de bandas NC DFWN, en el esquema de la izquierda los dos contactos se conectan por separado: C de ambas bandas a 2 de la placa, NC de una a CX y NC de la otra a CY. El fabricante recomienda esta conexión y la denomina paralela; cada entrada debe configurarse por separado. A la derecha, los contactos NC están conectados en serie a una sola entrada: 2 de la placa → C de la primera banda, NC de la primera → C de la segunda, NC de la segunda → CX de la placa. Son esquemas de contactos DFWN, no esquemas de bandas resistivas 8K2.
Primera puesta en marcha y comprobación del sentido
- Compruebe la mecánica, los topes, la cremallera, los cables, el bloqueo del desbloqueo y que el espacio esté libre.
- Tras encenderlo, siga el asistente de la pantalla gráfica. Para este accionamiento, seleccione Motor type → BKV2000; cambiar el tipo no modifica la capacidad de carga física.
- Configure el sentido en Configuration → Motor settings → Opening direction. El sentido predeterminado es hacia la izquierda.
- En la función Motor test, el botón > cierra y < abre. Si no coincide, corrija el sentido en el menú; no intercambie los cables por intuición.
- Configure STOP, todas las entradas de seguridad conectadas, la prueba correspondiente si procede y, después, el aprendizaje del recorrido.
- Compruebe el ciclo completo, la apertura parcial, todas las protecciones, las luces, la radio y el comportamiento tras un corte de alimentación.
El primer movimiento normal tras el encendido es la apertura; espere a que termine. Si observa un comportamiento, ruido o vibración inusuales, detenga el sistema de inmediato y elimine la causa.
Aprendizaje automático del recorrido BKV
Antes del aprendizaje, deben estar correctamente ajustados los finales de carrera mecánicos, los topes fijos, el tipo BKV2000 y el sentido. El accionamiento debe estar bloqueado y todo el recorrido debe quedar despejado. El técnico debe supervisar todo el proceso; nadie debe entrar en el recorrido.
- Abra Configuration → Motor settings → Travel calibration.
- Cuando aparezca Confirm?, seleccione YES y confirme con ENTER.
- Deje que se complete el asistente de aprendizaje mostrado en la placa correspondiente; no envíe otro comando antes de tiempo.
- Al finalizar, compruebe las posiciones, las ralentizaciones y el funcionamiento de todos los dispositivos de seguridad. Si aparece «Calibration error», elimine primero el obstáculo o el fallo mecánico y, solo entonces, repita el aprendizaje.
La programación de esta placa gráfica se realiza mediante los nombres de los menús. No transfiera aquí los valores numéricos de A1/A3 ni los ajustes de ZN7 de otra serie.
Programación mediante pantalla gráfica

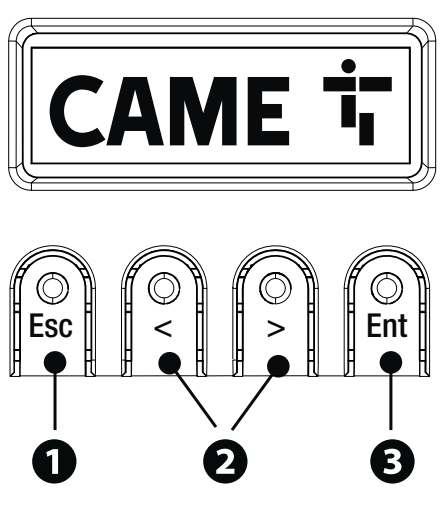

ENTER accede al menú y confirma la selección. < y > recorren las opciones y cambian el valor. ESC cancela los cambios no confirmados, vuelve atrás, sale del menú o detiene el movimiento. Programe con el motor parado y guarde los ajustes actuales antes de modificarlos.
A continuación se ofrece la explicación en español con los nombres de los menús en inglés para localizar fácilmente cada opción. En negrita solo aparecen los valores de fábrica indicados expresamente. La disponibilidad de las funciones depende de las tarjetas conectadas y de la versión de la placa.
Configuration → Motor settings
| Opción / significado | Opciones y condiciones |
|---|---|
| Opening direction Dirección de apertura. | To the left: hacia la izquierda; To the right: hacia la derecha. |
| Motor test Comprobación del sentido. | > cierra, < abre; corrija cualquier discrepancia seleccionando la dirección adecuada. |
| Travel calibration Aprendizaje del recorrido. | Confirm? NO/YES; proceso de aprendizaje. |
| Motor type Tipo de motor. | Para BKV20AGS, seleccione BKV2000; las otras opciones, BKV1500/BKV2500, no aumentan la capacidad de carga de este modelo. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Opción / significado | Opciones y condiciones |
|---|---|
| Total stop STOP1–2: detiene el movimiento y desactiva el cierre automático. | Deactivated / On. Actívelo solo con un contacto NC correctamente conectado. |
| CX input / CY input / CZ input / CK input Cuatro entradas configurables por separado. | Cada una: Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 y R7/R8 para dos bordes de seguridad. Significados debajo de la tabla. |
| Safety devices test Prueba de las fotocélulas ante las órdenes de apertura y cierre. | Deactivated / On; requiere conexión a través de TS. |
| Obst. with motor stopped Si se indica la presencia de un obstáculo, impide el arranque incluso cuando el motor está parado. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Configuración → Tiempos / Control de luces
Configuración → Comunicación RSE / Memoria externa
| Elemento / significado | Opciones y condiciones |
|---|---|
| RSE1 Función de la tarjeta en RSE_1. | CRP, Emparejado o Desactivado. |
| Dirección CRP Dirección única de la placa en el sistema. | 1–254. |
| Velocidad RSE1 / velocidad RSE2 Velocidad de transmisión de cada puerto. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Velocidad predeterminada de ambos puertos: 38400 bps. |
| Guardar datos Guardar usuarios, tiempos y configuración. | Se muestra cuando hay una memoria insertada; Memory Roll. |
| Leer datos Cargar los datos guardados en la placa. | Sustituye los datos de la placa por la configuración guardada; después de cargarla, compruebe todo el conjunto. |
Gestionar usuarios – usuarios
Información – información y servicio
| Elemento / significado | Opciones y condiciones |
|---|---|
| Versión de firmware Mostrar las versiones de FW y GUI. | Anote ambas versiones antes de cambiar la configuración. |
| Contador de maniobras Contadores de movimientos. | Maniobras totales / Maniobras parciales. |
| Configurar mantenimiento Aviso de mantenimiento. | Desactivado o de 1×100 a 250×100 maniobras; el aviso parpadea 3+3 veces. |
| Restablecer mantenimiento Poner a cero el contador parcial de mantenimiento. | ¿Confirmar? NO/SÍ; realizarlo después del mantenimiento efectivo. |
| Restablecer parámetros Restablecer los parámetros. | Conserva la decodificación de radio, el tipo de motor y los datos de calibración; distinguirlo del restablecimiento completo. |
| Lista de errores Los últimos 8 errores. | Use las flechas para recorrer el historial; «Eliminar errores» lo borra tras la confirmación. |
Gestión de temporizadores / Comandos
Idioma / Contraseña / Menú F
Respuestas de las entradas cableadas y RIO
| Respuesta | Significado |
|---|---|
| C1 / P1 | Reapertura durante el cierre: fotocélulas. |
| C2 / P2 | Reapertura durante la apertura: fotocélulas. |
| C3 / P3 | Parada parcial; comprobar junto con la automatización de funcionamiento. |
| C4 / P4 | Parada y espera a que se retire el obstáculo. |
| C7 / P7 | Reapertura durante el cierre: bordes de seguridad. |
| C8 / P8 | Reapertura durante la apertura: bordes de seguridad. |
| C13 / P13 | Reabrir durante el cierre y detenerse inmediatamente una vez retirado el obstáculo; la respuesta también se aplica cuando la puerta está parada. |
| R7 / R8 | Respuesta correspondiente para bordes con resistencia de 8K2; opción independiente para uno o dos bordes. |
| P0 | Detener y desactivar la automatización; continuar solo con una nueva orden. |
Almacenamiento y gestión de mandos a distancia
Para el menú gráfico descrito anteriormente, la capacidad es de 250 usuarios. En AF debe instalarse un receptor de la frecuencia y codificación adecuadas; un ejemplo es AF43S con TOP-432EE. La coincidencia de frecuencia por sí sola no confirma la compatibilidad.
- Abra Manage users → New user.
- Seleccione la función deseada y confirme con ENTER.
- Envíe el código con el botón seleccionado del mando.
- Repita el procedimiento para otro botón o usuario, anote el número y la orden y compruebe el funcionamiento real.
Para eliminar un usuario, seleccione Remove user; para eliminarlos todos, Remove all. Radio decoding → Rolling code o TW Key block elimina los transmisores guardados anteriormente con otra codificación. No utilice esta opción sin tener registrados los mandos existentes.
Restablecimiento de parámetros y restauración completa
Information → Parameter reset restablece los parámetros de fábrica, pero conserva Radio decoding, Motor type y los ajustes de calibración del recorrido. Guarde la configuración antes de confirmar y, tras el restablecimiento, compruebe el sentido, las protecciones, los tiempos y el funcionamiento. Para eliminar todos los usuarios, utilice la opción independiente Manage users → Remove all. Después de cada restauración, compruebe también los mandos guardados.
La recuperación en caso de olvidar la contraseña es un restablecimiento completo distinto. Elimina los usuarios guardados, los tiempos y la calibración. Debe realizarlo un técnico capaz de volver a poner en funcionamiento de forma segura todo el conjunto.
- Desconecte la alimentación de la placa, incluidas las posibles baterías.
- Mantenga pulsados < y > simultáneamente y restablezca la alimentación siguiendo el procedimiento de servicio.
- Mantenga pulsados los botones hasta que aparezca Factory reset, seleccione Confirm YES y pulse ENTER.
- Vuelva a configurar el modelo correcto, el sentido, todas las protecciones, el aprendizaje y los usuarios; realice pruebas completas antes de ponerlo en funcionamiento.
Copia de seguridad y carga de Memory Roll
- Desconecte la red y las baterías e inserte Memory Roll en el conector indicado.
- Después de encender, seleccione Configuration → External memory → Save data o Read data.
- El guardado/la carga incluye los usuarios, los tiempos y la configuración. La carga puede sobrescribir los datos actuales de la placa.
- Al terminar, desconecte la alimentación y retire Memory Roll. Tras la restauración, compruebe que coincidan el modelo, el sentido, todas las protecciones y las órdenes.
Estos elementos aparecen cuando la memoria está conectada. Utilice el conector especificado para Memory Roll; no conecte un dispositivo USB a otro conector solo porque el nombre de la función sea parecido.
Memory Roll aparece en la imagen de la placa ZN8 real, identificado con el número 23.

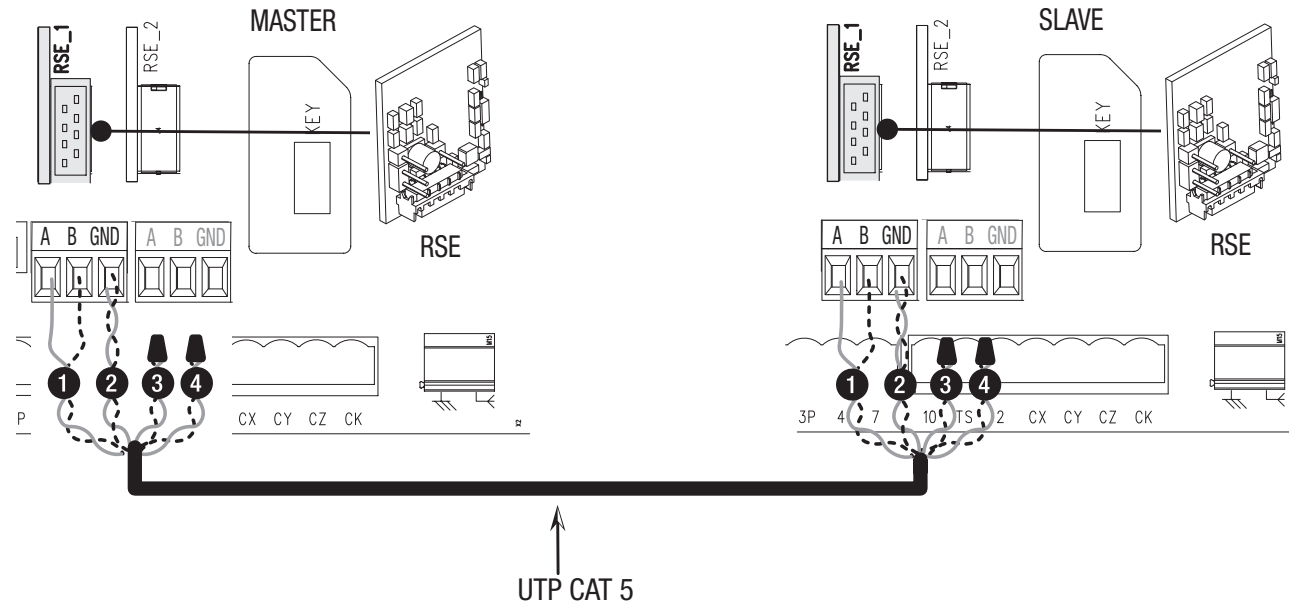

Dos motores en modo MASTER–SLAVE
Inserte tarjetas RSE en RSE_1 de ambas placas y conecte A–A, B–B, GND–GND mediante UTP CAT5, según el esquema. Los accesorios y los elementos de control se conectan al MASTER; los usuarios también se guardan allí. En el MASTER, seleccione Paired en el asistente o en la configuración de RSE1; el otro motor pasará a ser SLAVE. La orden parcial controla el MASTER según el esquema original; la apertura común controla ambas hojas.
Si se utiliza RSE_1 para el par, CRP utiliza RSE_2. En esta configuración no se puede conectar CAME KEY. No confunda las mismas letras A/B en interfaces distintas.
Diagnóstico de los mensajes de texto de la pantalla
| Mensaje | Comprobación / procedimiento |
|---|---|
| Error de calibración | Aprendizaje interrumpido por un obstáculo; elimine la causa y compruebe la mecánica. |
| El encoder no funciona | Encoder desconectado o dañado; con la alimentación desconectada, compruebe su conector específico y el cableado. |
| Error de fallo de la prueba de servicio | Obstáculo en las fotocélulas, cableado/configuración incorrectos o fotocélula defectuosa; compruebe la prueba TS. |
| Cerradura de puerta abierta | El motor está desbloqueado; compruebe que la palanca esté bloqueada. |
| Número máximo de obstáculos durante el cierre / la apertura / obstáculos | Se ha superado el número de obstáculos detectados consecutivamente; elimine la resistencia o la causa que activa la protección. |
| Error de comunicación | Puerto RSE configurado incorrectamente; compruebe la conexión y el modo. |
| Mando a distancia incompatible | Transmisor, codificación o TWIN KEY BLOCK incompatibles. |
| Puerta SLAVE abierta | El motor SLAVE está desbloqueado. |
| No hay comunicación con el sistema RIO | Falta el módulo RIO en el conector o está averiado. |
| Sistema RIO no configurado | El sistema inalámbrico o sus dispositivos no están configurados. |
Information → Errors list conserva los últimos 8 errores. Antes de borrarlos, anote el estado y FW/GUI. Si la puerta no se mueve, compruebe la alimentación de red, los fusibles, el desbloqueo, STOP, los dispositivos de seguridad y que no haya una orden permanentemente activa. Si se abre, pero no se cierra, compruebe las fotocélulas y la configuración de la entrada correspondiente. No puentee permanentemente los dispositivos de protección.
Fusibles para 230 V BKV20AGS
| Circuito | Fusible rápido |
|---|---|
| Red eléctrica | 2 A F |
| Placa de control | 630 mA F |
| Accesorios | 1,6 A F |
Compruebe los fusibles con la alimentación eléctrica y las baterías desconectadas. Sustitúyalos únicamente por otros del mismo tipo y valor, y elimine primero la causa del cortocircuito o la sobrecarga.
Mantenimiento y servicio
Cada 10 000 ciclos y, como máximo, cada 6 meses compruebe el apriete de los tornillos/tuercas, el desgaste y el funcionamiento de las piezas móviles, la lubricación de los puntos mecánicos correspondientes, los dispositivos de advertencia y seguridad, el desbloqueo manual, los cables, la guía y la cremallera. Desconecte la alimentación y las baterías antes de intervenir. Tras un período prolongado sin uso, compruebe el funcionamiento completo cuando se restablezca la alimentación eléctrica.
El fabricante indica un MCBF de 250 000 ciclos para BKV20 con 20 m/2 000 kg; en zonas ventosas, la cifra indicada se reduce un 15 %. Se trata de un dato de referencia entre averías, no de un intervalo sin mantenimiento ni de una garantía de vida útil para cada puerta. Configure el aviso de mantenimiento en Information → Set up maintenance y restablézcalo únicamente después de realizar el mantenimiento.
Una vez realizados los ajustes, cierre la protección de la placa, la cubierta y todas las fijaciones. Compruebe las fuerzas y las funciones de seguridad de toda la puerta, muestre al usuario el desbloqueo manual y entregue los manuales del conjunto completo. Entregue los componentes electrónicos y las baterías en un punto de recogida designado cuando se desechen.
Características técnicas de CAME BKV20AGS
| Parámetro | Valor para la configuración descrita |
|---|---|
| Modelo / código | BKV20AGS / 801MS-0310 |
| Peso máximo / longitud de la hoja | 2 000 kg / 20 m |
| Alimentación de red | 230 V AC, 50/60 Hz |
| Motor / alimentación interna de la placa | 36 V DC / 26 V DC |
| Potencia | 250 W |
| Fuerza / fuerza máxima | 900 N / 1 350 N |
| Velocidad máxima | 12 m/min |
| Grado de protección | IP54 |
| Temperatura de funcionamiento | −20 a +55 °C |
| Funcionamiento | Funcionamiento continuo; sin un número fijo de ciclos por hora. |
| Tiempo de trabajo | 180 s |
| Consumo en espera | 14 W; con módulo RGP1, 0,8 W |
| Protección térmica del transformador | 120 °C |
| Clase de aislamiento / relación de transmisión | I / 40 |
| Peso del motorreductor | 21 kg |
| Color | Gris RAL 7024 |
| Piñón / finales de carrera | Módulo 4 / mecánicos |

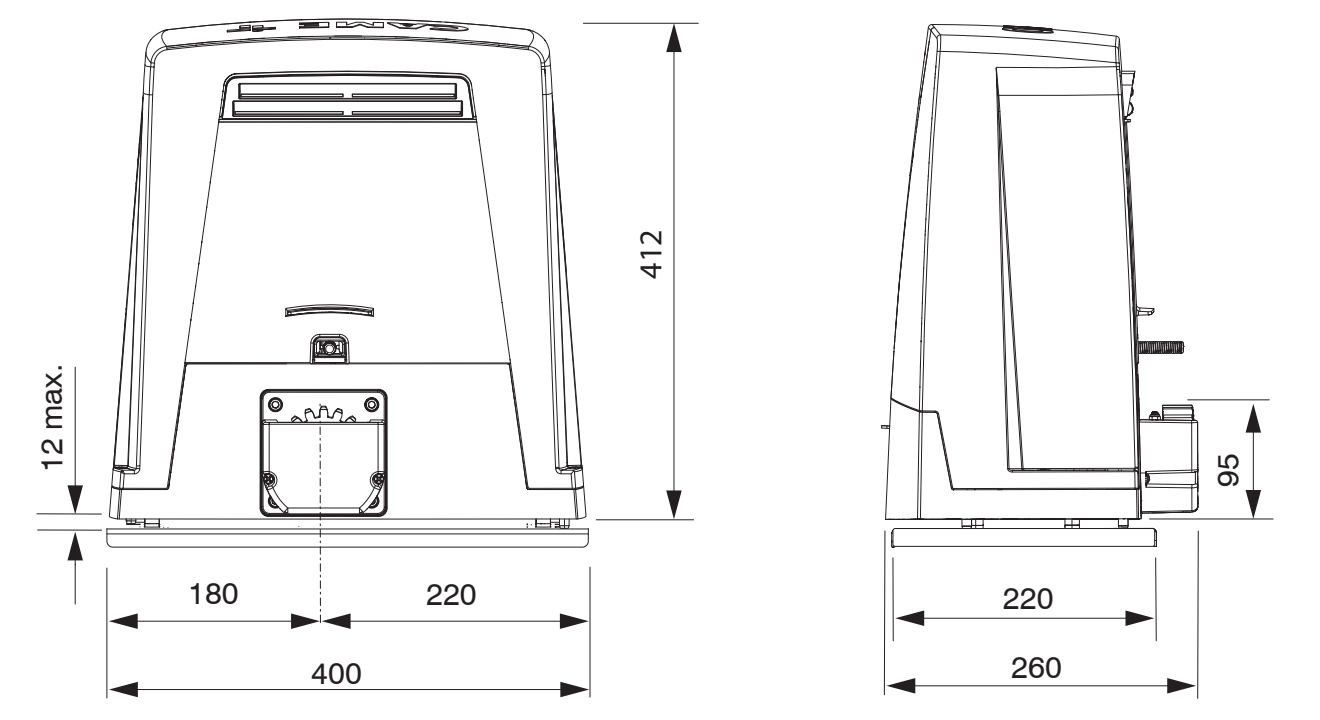

| Dimensiones: anchura × profundidad × altura | 400 × 260 × 412 mm |
| Configuración del modelo | Motor type → BKV2000 |
| Capacidad de usuarios de este menú | 250 |
Quiero pedir este producto. ¿Cómo debo proceder?
Elija la opción que más le convenga:
- pedido a través de la tienda online: use el botón Comprar y añada el producto al carrito (encontrará el botón Comprar en la tabla de variantes de este producto).
- pedido por correo electrónico: envíe su pedido a [email protected]
