CAIS Kit autoportante 95x86x5 para puerta corredera con una anchura de paso de 6,5m, perfil Fe perforado KIT DEMO MBE 23
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
En stock
917,03 € con IVA
| Peso |
|---|
| 122 kg |
Descripción del producto CAIS Kit autoportante 95x86x5 para puerta corredera con una anchura de paso de 6,5m, perfil Fe perforado KIT DEMO MBE 23
Juego de componentes KIT DEMO MBE 23 para fabricar una puerta corredera autoportante con una anchura de paso de hasta 6,5 m/625 kg. Todos los componentes, excepto el perfil C, están galvanizados.
| El conjunto CAIS-DEMO-MBE-23 contiene: | ||||
|---|---|---|---|---|
|
1 × | Perfil C 95x86x5mm con orificios para atornillar, Fe, 6m | CAIS-STAGE-MB-6 | |
|
Perfil guía en C atornillado a la parte inferior de la puerta, que permite que esta se desplace sobre los carros anclados a la base de hormigón. Sin acabado superficial, hierro en bruto.
|
Detalle
|
|||
|
1 × | Perfil C 95x86x5mm con agujeros para atornillar, Fe, 3m | CAIS-STAGE-MB-3 | |
|
Perfil guía en C atornillado a la parte inferior de la puerta, por el que esta se desplaza sobre carros anclados a una base de hormigón. Sin acabado superficial, hierro en bruto.
|
Detalle
|
|||
|
2 × | Carro con 8 rodillos con rodamientos | CAIS-SPEED-ME | |
|
Carro de acero galvanizado con 8 ruedas metálicas. |
Detalle
|
|||
|
1 × | Rampa de entrada inferior - para perfil C 95x86x5 | CAIS-RUN-M | |
|
La rampa inferior para la puerta corredera se introduce en el perfil en C y se fija a este mediante una placa de presión. La rampa encaja en el tope inferior para descargar la puerta al cerrarse. |
Detalle
|
|||
|
1 × | Tope inferior para perfil C 95x86x5 | CAIS-LAST-M | |
|
Cazoleta de recepción instalada en la parte inferior del poste de cierre. Alivia las fuerzas de compresión y tracción que actúan sobre los carros cuando la puerta está cerrada. |
Detalle
|
|||
|
1 × | Tapón para perfil C 95x86x5 | CAIS-PILOT-MN | |
|
La tapa para el perfil C de la puerta corredera se instala al principio y, si es necesario, también al final del perfil guía C. Se introduce en el perfil C y se fija a este mediante una pletina de presión. |
Detalle
|
|||
|
1 × | Tapón para perfil C 95x86x5 con fijación a la rampa de entrada | CAIS-PILOT-MR | |
|
La tapa CAIS PILOT MR para el perfil en C de la puerta corredera se instala en el inicio del perfil guía en C. La tapa se fija en la rampa de la puerta CAIS RUN M. |
Detalle
|
|||
|
1 × | Guía superior con dos rodillos para puertas correderas | CAIS-FRM2 | |
|
Guía de puerta para la estabilización transversal de la puerta. |
Detalle
|
|||
|
1 × | Manual de montaje del kit autoportante |
Descargar
|
|
|
Manual de montaje con esquemas ilustrativos del cableado e instrucciones para programar y emparejar mandos a distancia. |
||||
Juego de tornillos y tuercas remachables para fijación
Ventajas y características del kit CAIS-DEMO-MBE-23
- Montaje sencillo gracias a detalles bien pensados e instalación rápida, ya que el perfil C se atornilla a la estructura y no es necesario soldarlo.
- El paquete incluye tornillos de fijación y tuercas remachables para fijar el perfil C a la estructura a través de los orificios del perfil, separados entre sí al menos 400mm.
- El perfil C de acero sin tratar, sin acabado superficial, con número de serie y probado al 100 % con los carros, es de una precisión impecable.
- Rodamientos de alta calidad en los carros. Los centros de las ruedas de los carros están taladrados, no cortados con láser.
- Probado de -37°C a +50°C
- Acero alemán. Robots japoneses. Fabricado en la República Checa.
Ejemplo de uso del kit para fabricar una puerta corredera autoportante CAIS-DEMO-MBE-23

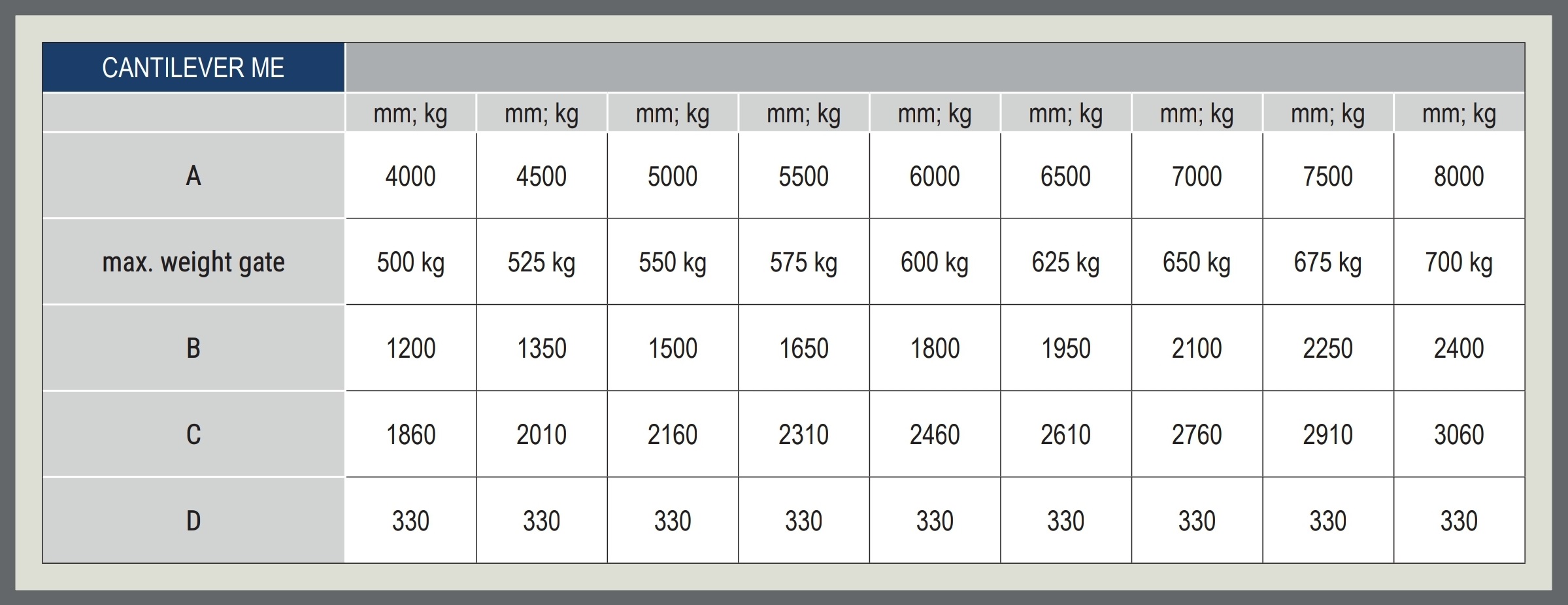

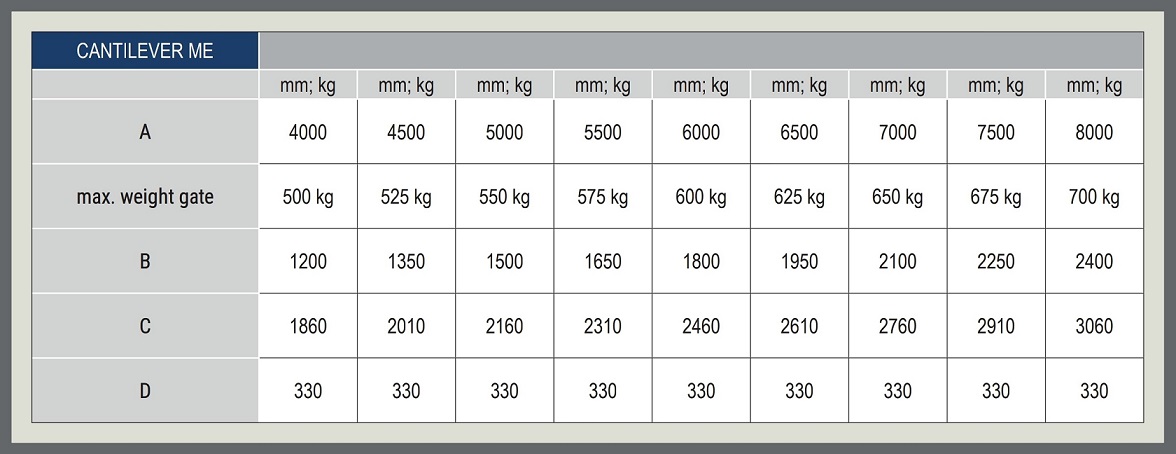

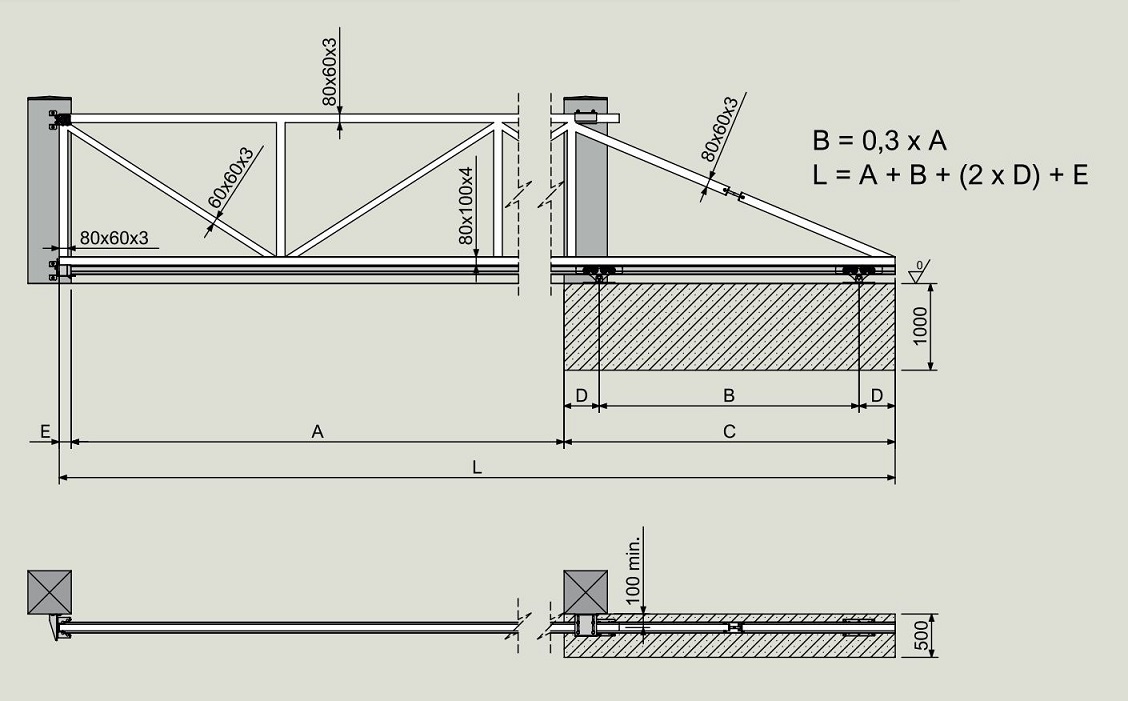

El kit es adecuado para un ancho de paso de hasta 6,5 m y un peso total de la puerta de 625 kg. El siguiente dibujo muestra las cotas para diferentes anchos de paso, junto con una propuesta de perfiles estructurales adecuados. La tabla siguiente muestra las dimensiones para cada ancho de paso de una puerta corredera autoportante.

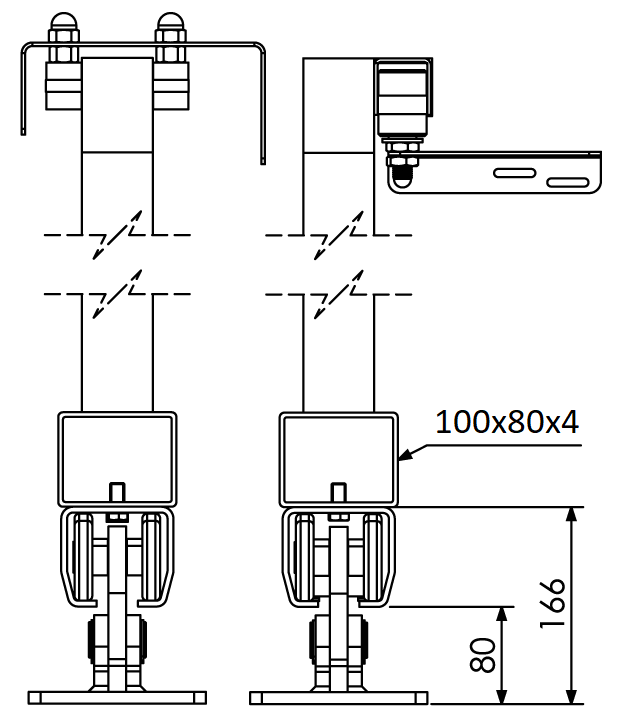

Sección transversal de la puerta con carros y guía
Código original del fabricante: CAIS KIT DEMO MBE 23 1710072
