CAIS Kit autoportante 73x61x3,5 para puerta corredera con una anchura de paso de 4,5 m, perfil Fe perforado KIT DINO SBE 02
| Disponibilidad de productos: | hasta 3 días | Enviamos los productos normalmente en un plazo de 3 días. |
|---|
hasta 3 días
375,68 € con IVA
| Peso |
|---|
| 45 kg |
Descripción del producto CAIS Kit autoportante 73x61x3,5 para puerta corredera con una anchura de paso de 4,5 m, perfil Fe perforado KIT DINO SBE 02
Juego de componentes CAIS DINO SBE 02 para fabricar una puerta corredera autoportante con una anchura de paso de hasta 4,5m/325kg. Todos los componentes, excepto el perfil C, están galvanizados.
| El conjunto CAIS-DINO-SBE-02 contiene: | ||||
|---|---|---|---|---|
|
1 × | Perfil C 73x61x3,5mm con agujeros para atornillar, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Perfil guía en C atornillado a la parte inferior de la puerta, por el que esta se desplaza sobre carros anclados en una base de hormigón. Sin acabado superficial, hierro en bruto.
|
Detalle
|
|||
|
2 × | Carro con ocho rodillos con rodamientos, SPEED SE | CAIS-SPEED-SE | |
|
Carro de acero galvanizado con 8 ruedas metálicas. |
Detalle
|
|||
|
1 × | Guía de entrada inferior - para perfil C 73x61x3,5 | CAIS-RUN-S | |
|
La rampa inferior para puerta corredera se inserta en el perfil en C y se fija a él mediante una placa de presión. La rampa encaja en el tope inferior para descargar la puerta al cerrarse. |
Detalle
|
|||
|
1 × | Tope inferior para perfil C 73x61x3,5 | CAIS-LAST-S | |
|
Bolsillo de tope situado en la parte inferior del poste de cierre. Alivia las fuerzas de compresión y tracción que actúan sobre los carros cuando se cierra la puerta. |
Detalle
|
|||
|
1 × | Tapa para perfil en C 73x61x3,5 | CAIS-PILOT-SN | |
|
La tapa para el perfil C de una puerta corredera se instala al principio y, si es necesario, también al final del perfil C guía. Se introduce en el perfil C y se fija a él mediante una placa de presión. |
Detalle
|
|||
|
1 × | Tapa para perfil C 73x61x3,5 con fijación a la rampa | CAIS-PILOT-SR | |
|
La tapa CAIS PILOT SR para el perfil C de la puerta corredera se instala al inicio del perfil C guía. La tapa se fija en el tope de la puerta CAIS RUN S. |
Detalle
|
|||
|
1 × | Manual de montaje del kit autoportante |
Descargar
|
|
|
Manual de montaje con esquemas ilustrativos del cableado e instrucciones para programar y emparejar mandos a distancia. |
||||
Juego de tornillos y tuercas remachables para fijación
Ventajas y características del kit CAIS DINO SBE 02
- Montaje sencillo gracias a sus detalles bien pensados e instalación rápida atornillando el perfil C a la estructura, sin necesidad de soldarlo.
- El paquete incluye tornillos de fijación y tuercas remachables para sujetar el perfil C a la estructura a través de los orificios del perfil C, separados entre sí por un mínimo de 400 mm.
- El perfil C de acero sin tratar y sin acabado superficial, con número de serie y probado al 100 % junto con los carros, es de una precisión impecable.
- Rodamientos de alta calidad para los carros. Los centros de las ruedas de los carros están perforados, no cortados con láser.
- Probado a temperaturas de −37 °C a +50 °C.
- Acero alemán. Robots japoneses. Fabricado en la República Checa.

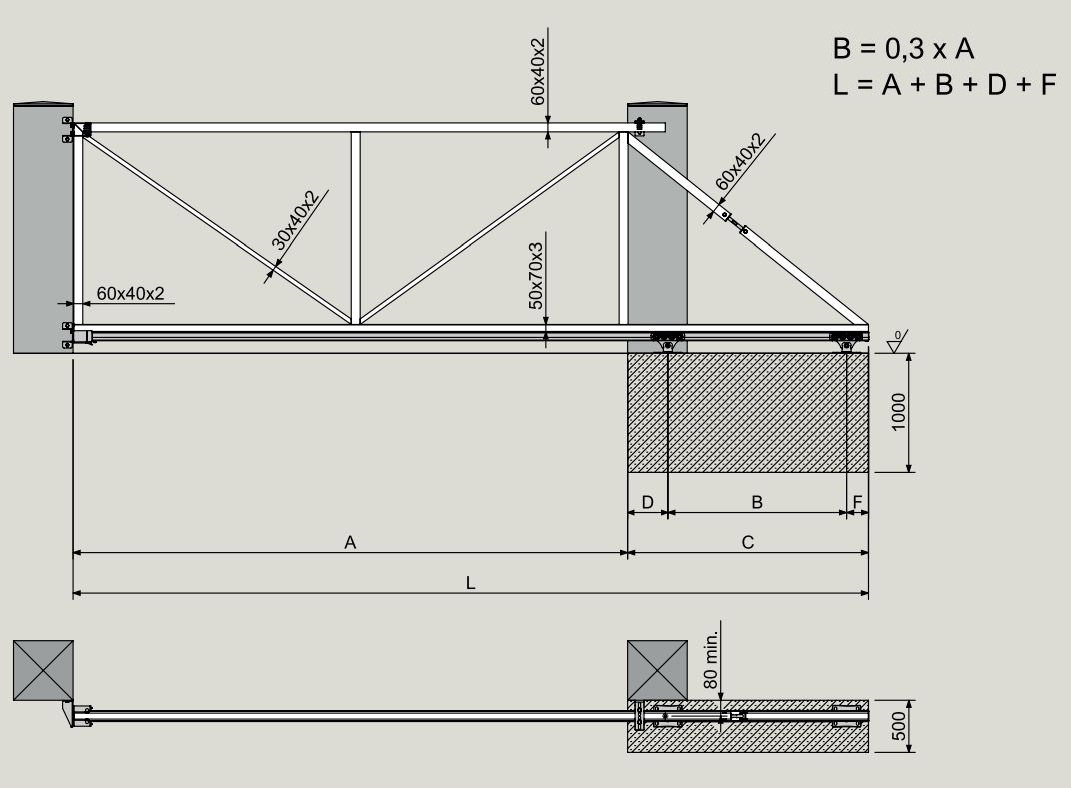

Ejemplo de aplicación del kit CAIS DINO SBE 02 para fabricar una puerta corredera autoportante.

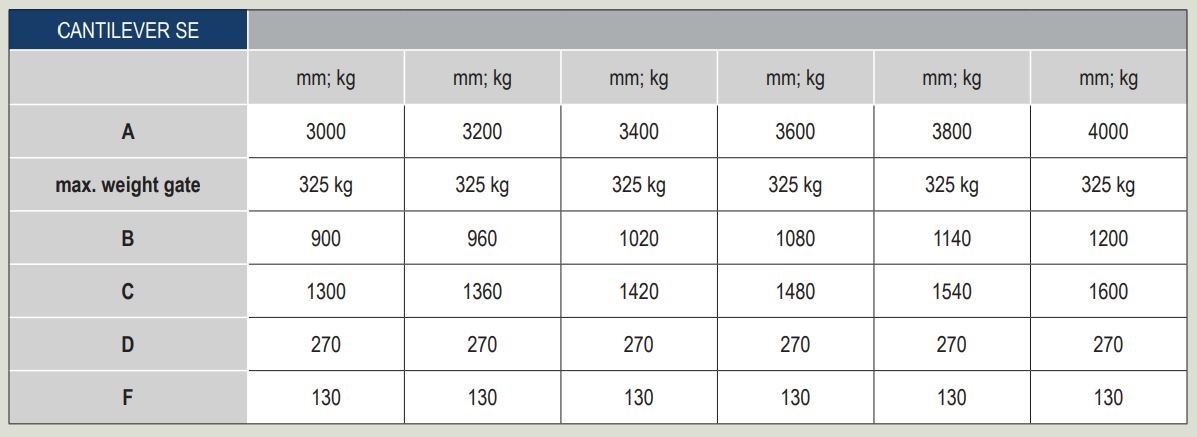

El kit es adecuado para un ancho de paso de hasta 4,5 m y un peso total de la puerta de 325 kg. El siguiente plano muestra las cotas para distintos anchos de paso, junto con una propuesta de perfiles estructurales adecuados. La tabla siguiente muestra las cotas para cada ancho de paso de la puerta corredera autoportante.

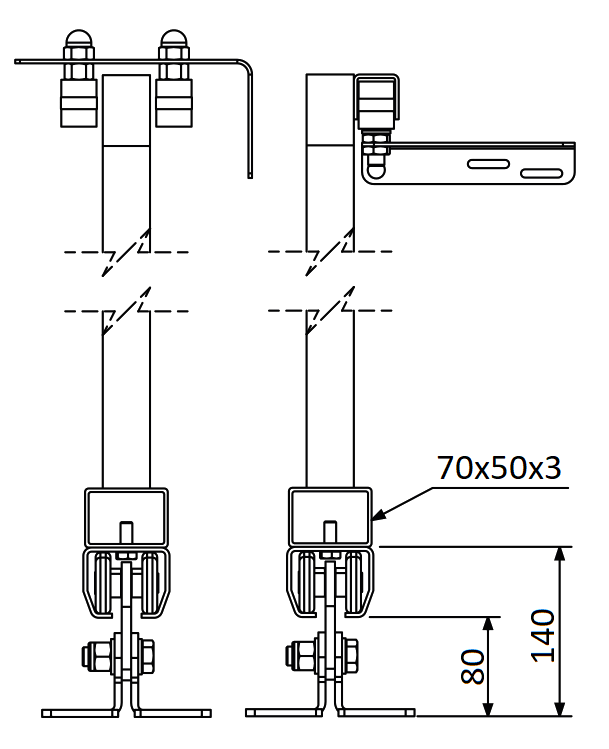

Sección transversal de la puerta con los carros y la guía:
Código original del fabricante: CAIS KIT DINO SBE 02 1710047
