Nice ROAD: cómo conectar un interruptor (videoportero, portero eléctrico) al motor
El videoportero doméstico / portero eléctrico o cualquier interruptor se conecta al motor NICE Road mediante un contacto libre de potencial a las entradas 1 y 2.
Conexión de dispositivos externos adicionales al motor

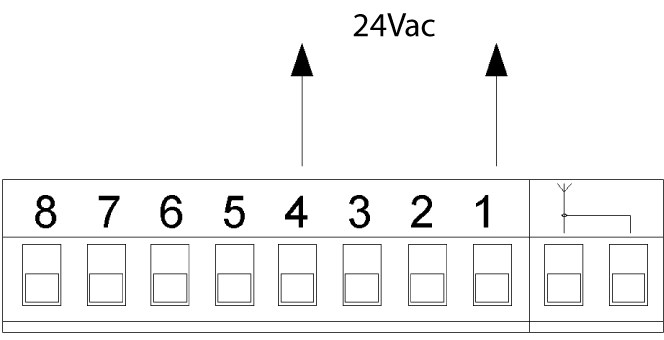

Si necesita conectar al motor dispositivos adicionales que requieran alimentación externa (por ejemplo, iluminación indicadora, interruptor de llave, tarjetas magnéticas, etc.), conecte el dispositivo como se muestra en la imagen. La tensión suministrada es de 24 V CC, de −30 % a +50 %, con una corriente máxima de 100 mA.

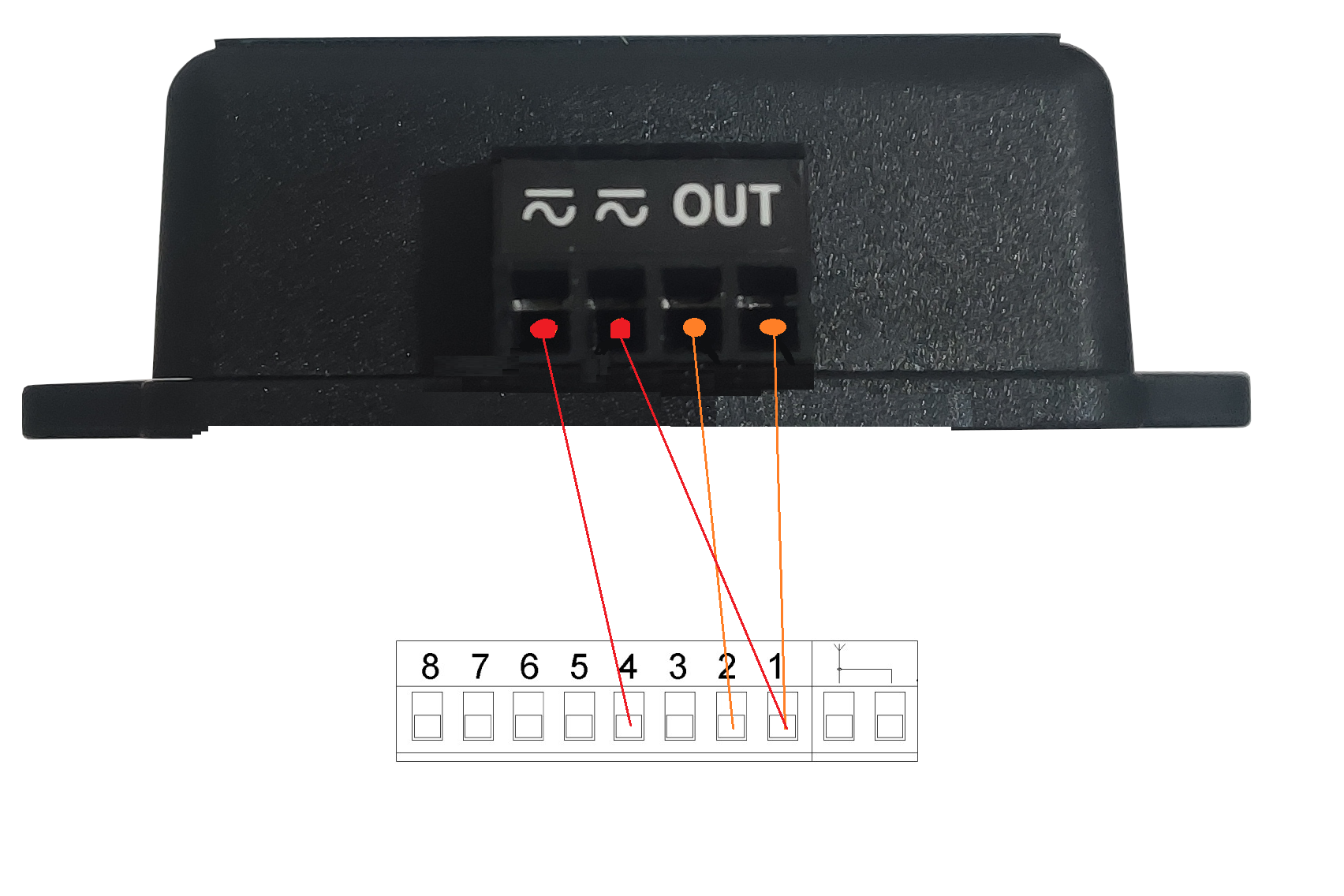

Ejemplo de conexión de un módulo GSM GSM-05 a la unidad de control NICE RBA4R10 (motor NICE ROAD):
