Manual técnico para barreras NICE WIDE S, WIDE M y WIDE L
Comparación de modelos NICE WIDE
| Parámetro | NICE WIDES | NICE WIDEM | NICE WIDEL |
|---|---|---|---|
| Tiempo mínimo de apertura | 4 s | 3,5 s | 5 s |
| Receptor de radio | integrado + SM / OXI | integrado + SM / OXI | integrado + SM / OXI |
Datos comunes de la unidad de control
| Parámetro | Valor |
|---|---|
| Alimentación de respaldo | NICE PS324 |
| Alimentación fotovoltaica | No |
| Salida de la luz de señalización | máx. 25 W |
| Salidas CL / OGI | 24 V DC, máx. 10 W por salida |
| Entradas | STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE |
| Antena | 50 Ω, cable RG58 |
| Ajuste | potenciómetros y microinterruptores en la unidad de control |
Todos los modelos WIDE S, WIDE M y WIDE L incorporan un sencillo receptor de radio y, además, un conector SM para los receptores de la familia OXI. Un ejemplo concreto actual de receptor enchufable es NICE OXIBD; una alternativa de largo alcance es NICE OXILR con los mandos compatibles NICE ON3ELR.
Encontrará más información sobre toda la gama en la categoría barreras NICE WIDE o en la sección barreras NICE.
Accesorios compatibles para barreras NICE WIDE
La barrera se vende sin brazo. Primero elija el brazo y la placa de cimentación según el modelo y, después, los accesorios de seguridad y funcionamiento según la entrada concreta.
Configuración básica según el modelo
WIDE S y WIDE M: brazo NICE XBA19 y placa de cimentación NICE SIA1.
WIDE L: brazo NICE XBA15 (3 m), NICE XBA14 (4 m) o NICE XBA5 (5 m) y placa de cimentación NICE SIA2.
WIDE L con brazo de 6 m: dos brazos NICE XBA15 unidos mediante la pieza NICE XBA9.
Seguridad del paso
- NICE EPM – fotocélulas de relé para la entrada PHOTO.
- NICE XBA13 – goma protectora antiimpactos para el borde inferior del brazo.
- NICE WA10 – elementos reflectantes para mejorar la visibilidad del brazo.
Señalización luminosa
- NICE XBA4 para WIDE S/M; NICE XBA6 o NICE XBA18 para WIDE L, según la longitud del brazo.
- NICE ELDC – luz LED de señalización externa; salida de la luz de señalización: máx. 25 W.
Soportes, faldón y montaje especial
- NICE WA11 – soporte fijo ajustable para todos los modelos.
- NICE WA12 – soporte móvil para WIDE M/L.
- NICE WA13 – faldón de aluminio.
- NICE WIA10 – apertura lateral del brazo para WIDE S/M.
- NICE WIA11 – articulación plegable para WIDE M en instalaciones de poca altura.
Control y alimentación de respaldo
- NICE OXIBD – receptor enchufable actual de la familia OXI.
- NICE OXILR – receptor de largo alcance para los mandos compatibles NICE ON3ELR.
- NICE PS324 – fuente de alimentación de respaldo con carga integrada para WIDE S/M/L.
Importante: Las luces, la goma, el faldón, el soporte y otros elementos modifican el peso del brazo. Después de cada cambio en la configuración, vuelva a comprobar el equilibrado del brazo y que el muelle sea adecuado.
Documentos y otras opciones de selección
Cableado recomendado para NICE WIDE
Para la instalación eléctrica de la barrera, es importante preparar los cables antes de colocar la carcasa. En recorridos más largos o cuando se tiendan juntos varios dispositivos, el dimensionamiento debe comprobarse según la instalación concreta.

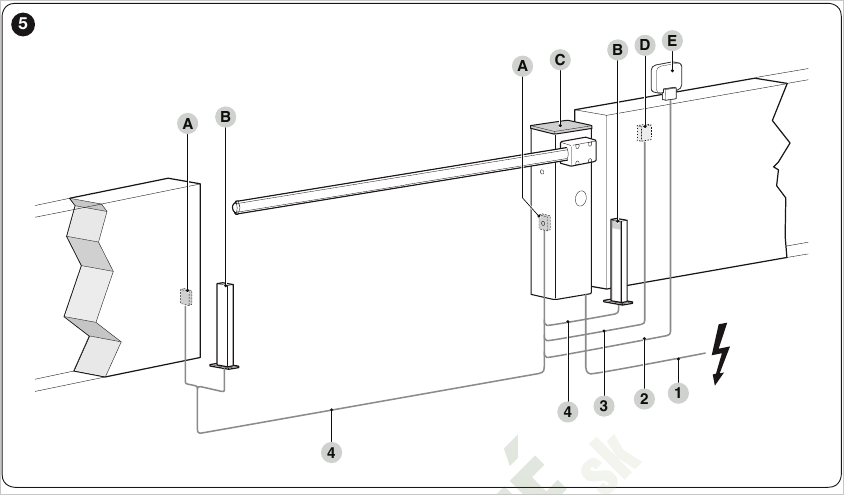

Distribución orientativa de los dispositivos y los cables. Las secciones exactas y las longitudes máximas se indican en la tabla situada debajo del esquema.
| Conexión | Cable, longitud y nota |
|---|---|
| Alimentación de 230 V | 3 x 1,5 mm², máx. 30 m. Para longitudes superiores a 30 m, utilice 3 x 2,5 mm² y una toma de tierra de protección independiente en la barrera. |
| Luz de señalización | 2 x 0,5 mm², máx. 30 m. Salida LIGHT. |
| Selector de llave | 2 x 2 x 0,25 mm², máx. 30 m. Dos conductores independientes para los contactos de control; se pueden sustituir por un cable de 4 x 0,5 mm². |
| Fotocélula TX | 2 x 0,25 mm², máx. 30 m. Para longitudes superiores a 30 m y de hasta 40 m, utilizar 2 x 1 mm². |
| Fotocélula RX | 4 x 0,25 mm², máx. 30 m. Para longitudes superiores a 30 m y de hasta 40 m, utilizar 2 x 1 mm². |
| Entrada OPEN | 2 x 0,25 mm², máx. 30 m. Contacto normalmente abierto. |
| Entrada CLOSE | 2 x 0,25 mm², máx. 30 m. Contacto normalmente abierto. |
| Antena | RG58, cable coaxial apantallado, máx. 15 m. Se recomienda que sea lo más corto posible, idealmente de hasta 5 m. |
| Indicador de barrera abierta | 2 x 0,5 mm², máx. 30 m. Salida OGI o semáforo, según la configuración de los microinterruptores 9 y 10. |
Montaje de la carcasa y la placa de cimentación NICE WIDE
Antes de instalar la barrera, prepare los tubos de protección para los cables y compruebe que la base permita un anclaje firme, nivelado y seguro. Para WIDE S y WIDE M se utiliza la placa de cimentación NICE SIA1, y para WIDE L, la placa de cimentación NICE SIA2.
Seguridad: Un instalador cualificado debe evaluar la base y el método de anclaje en función del sustrato, las condiciones locales y las cargas de la barrera. El lugar no debe inundarse y debe permitir un acceso seguro a la carcasa.
Anclaje sobre una base portante ya preparada
- Retire la cubierta superior y el panel trasero de la carcasa de la barrera.
- Coloque la carcasa sobre la base preparada y marque los cuatro puntos de anclaje a través de los orificios de montaje.
- Retire la carcasa y taladre los orificios en los puntos marcados.
- Instale cuatro anclajes de expansión adecuados.
- Vuelva a colocar la carcasa y fíjela con tuercas y arandelas adecuadas.
Los anclajes, las tuercas y las arandelas para el anclaje directo no están incluidos.

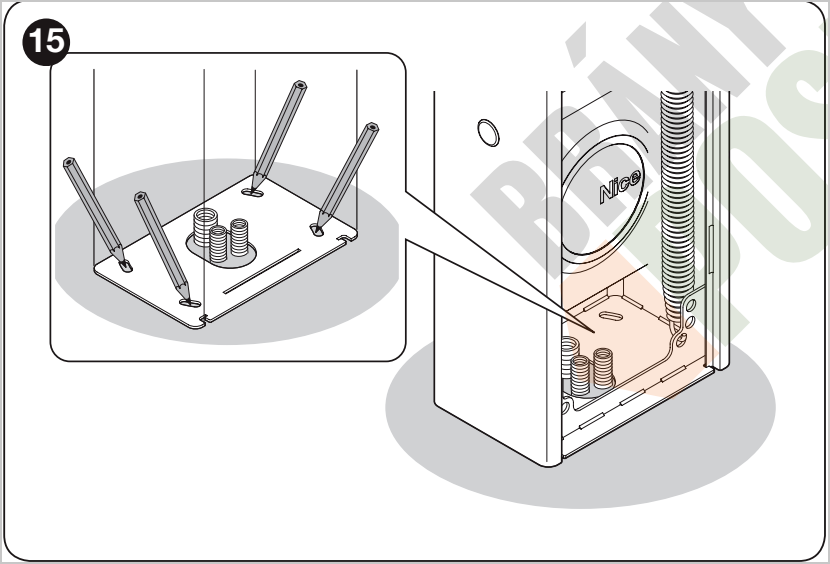

La carcasa sirve de plantilla para marcar con precisión los cuatro puntos de anclaje.
Nueva base de hormigón con placa de cimentación
| Requisito | Valor según el manual |
|---|---|
| Espesor mínimo del hormigón | 150 mm |
| Refuerzo | armadura de acero |
| Volumen de hormigón | más de 0,2 m³ |
| Ejemplo orientativo de cimentación | espesor de 250 mm, superficie de 0,8 m²; aproximadamente 0,9 × 0,9 m |
| Anclaje posterior de la placa al hormigón | 4 anclajes con tornillos M12; resistencia a la tracción mínima de 400 kg, según la documentación |
- Prepare la excavación de cimentación y los tubos de protección para el tendido de los cables eléctricos.
- Fije cuatro ganchos de anclaje a la placa de cimentación. Coloque una tuerca y una arandela en cada gancho, tanto por encima como por debajo de la placa.
- Compruebe la posición de los tubos de protección de los cables en el orificio central de la placa.

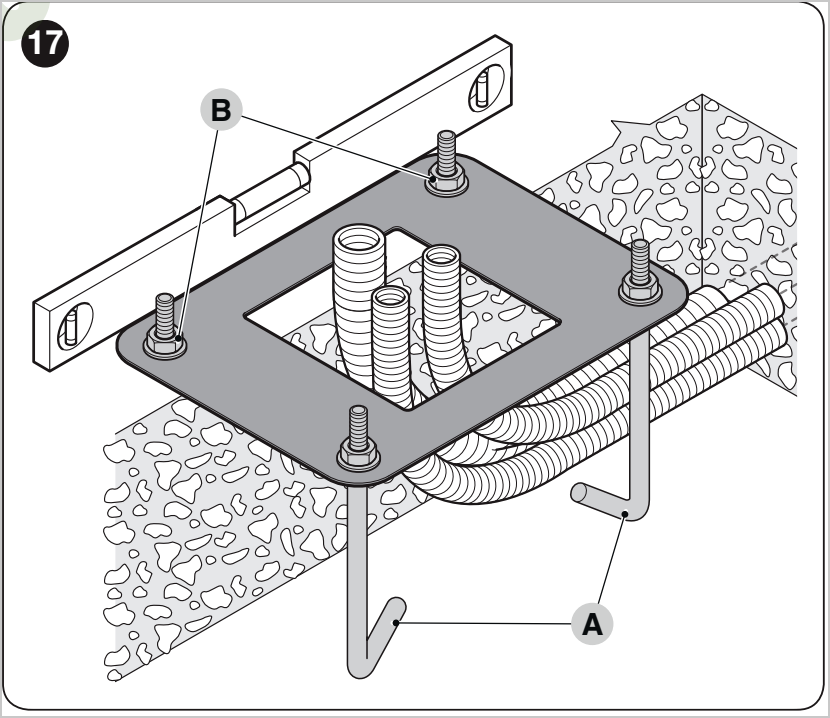

La placa de cimentación debe quedar nivelada; pase los tubos de protección para cables por su orificio central.
Importante: Apriete la tuerca inferior de cada gancho de anclaje hasta el final de la rosca.
- Vierta el hormigón y coloque la placa de cimentación antes de que empiece a fraguar.
- Ajuste la placa a ras de la superficie, paralela al futuro brazo de la barrera y perfectamente nivelada.
- Espere a que el hormigón se endurezca por completo. El manual indica que normalmente se necesitan unas dos semanas.
- Retire las cuatro tuercas superiores y las arandelas de los ganchos de anclaje.
- Abra la carcasa, colóquela sobre los ganchos de anclaje y fíjela con las tuercas y arandelas retiradas.

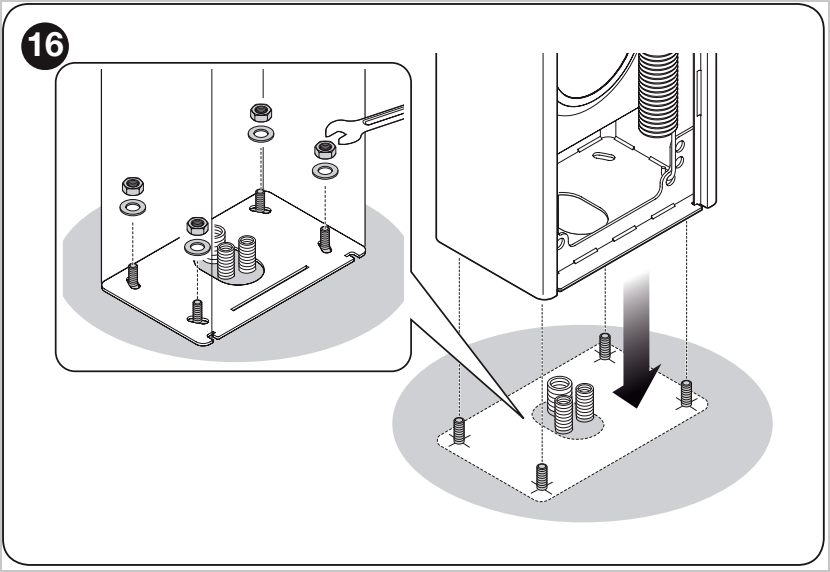

Una vez endurecida la base, se coloca la carcasa sobre los cuatro puntos de anclaje y se fija con tuercas y arandelas.
Sustratos distintos del hormigón armado: Compruebe su consistencia y capacidad de carga. Según el manual, los cuatro puntos de anclaje deben soportar con seguridad una carga de aproximadamente 1 000 kg. El instalador debe determinar el tipo de anclaje concreto en función del sustrato.
Conexión de la unidad de control NICE WIDE
La unidad de control WIDE dispone de bornes independientes para la alimentación de accesorios, las entradas de seguridad y de control, la luz intermitente, la iluminación y la antena. Las entradas NC no utilizadas deben puentearse al borne común, según el esquema de conexión.

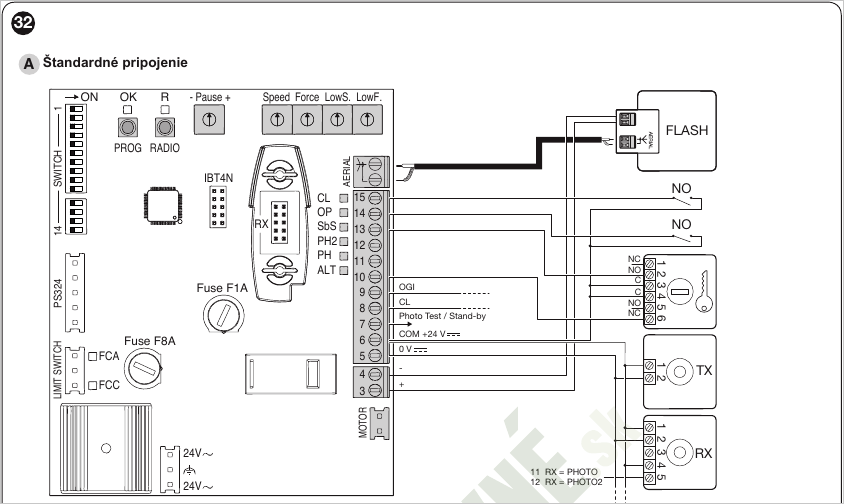

Conexión estándar de la luz intermitente, las entradas de control y las fotocélulas.
| Bornes | Nombre / tipo | Función |
|---|---|---|
| 3 - 4 | LIGHT Salida |
Luz intermitente. Durante el movimiento, parpadea con intervalos de aproximadamente 0,5 s encendida y 0,5 s apagada. |
| 5 | SERVICES 24 V DC |
Alimentación de accesorios de 24 V DC, máximo 200 mA. |
| 6 - 8 | CL Salida |
Iluminación o salida de semáforo, según la configuración. Con la configuración estándar, se enciende al inicio de la maniobra y se apaga aproximadamente 60 s después de que termine. |
| 6 - 9 | OGI Salida |
Indicador de barrera abierta o salida de semáforo, según la configuración. Con la configuración estándar, permanece apagado cuando la barrera está cerrada, encendido cuando está abierta y parpadea durante el movimiento. |
| 6 - 10 | STOP Entrada NC |
Bloqueo o parada inmediata de la maniobra por un dispositivo de seguridad. |
| 6 - 11 | PHOTO Entrada NC |
Fotocélulas para el cierre. Su activación durante el cierre provoca una parada o una inversión del movimiento, según la configuración. |
| 6 - 12 | PHOTO 2 Entrada NC |
Fotocélulas para la apertura. La activación durante la apertura provoca la parada o la inversión del movimiento, según la configuración. |
| 6 - 13 | SbS Entrada NO |
Comando paso a paso. La secuencia estándar es Abrir - Parar - Cerrar - Parar. |
| 6 - 14 | OPEN Entrada NO |
Comando de apertura. Secuencia Abrir - Parar - Abrir - Parar. |
| 6 - 15 | CLOSE Entrada NO |
Comando de cierre. Secuencia Cerrar - Parar - Cerrar - Parar. |
| 7 | 24 V / Prueba de fotocélulas / Stand-by 24 V DC |
Alimentación auxiliar de 24 V DC, máximo 200 mA. Según el modo seleccionado, se utiliza para probar las fotocélulas o para la función stand-by. |
| AERIAL | Antena Entrada |
Conexión de la antena del receptor, impedancia de 50 Ω, cable RG58. |
Ajuste del brazo y de las posiciones límite
Antes de la programación, el brazo debe estar correctamente montado y equilibrado mecánicamente, y la unidad de control debe conocer el sentido del movimiento y las posiciones límite. La barrera utiliza finales de carrera marcados como FCA y FCC.
Equilibrado del brazo

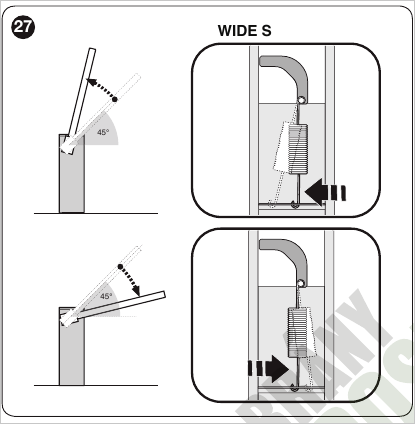

Mecanismo de equilibrado WIDE S.

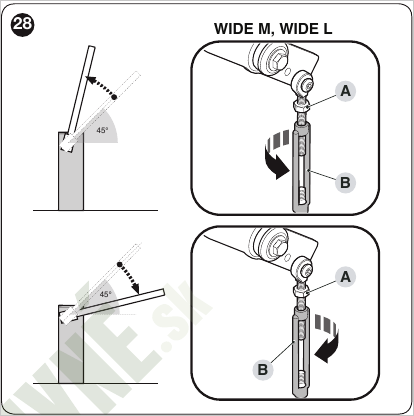

Mecanismo de equilibrado WIDE M y WIDE L.

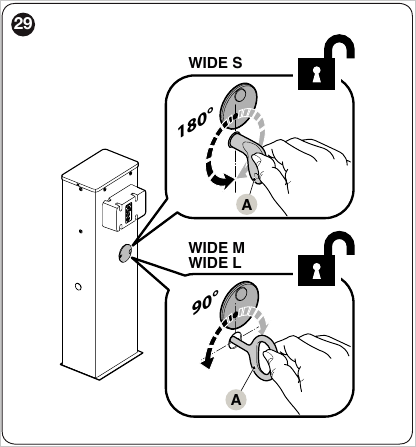

- Desbloquee el accionamiento y coloque el brazo aproximadamente en la posición de 45°.
- Compruebe que el brazo se mantiene en esa posición. Si se eleva, reduzca la fuerza del muelle; si baja, auméntela según el mecanismo del modelo correspondiente.
- Repita la comprobación aproximadamente a 20° y 70°. El brazo no debe subir ni bajar bruscamente por sí solo.
Comprobación de los finales de carrera

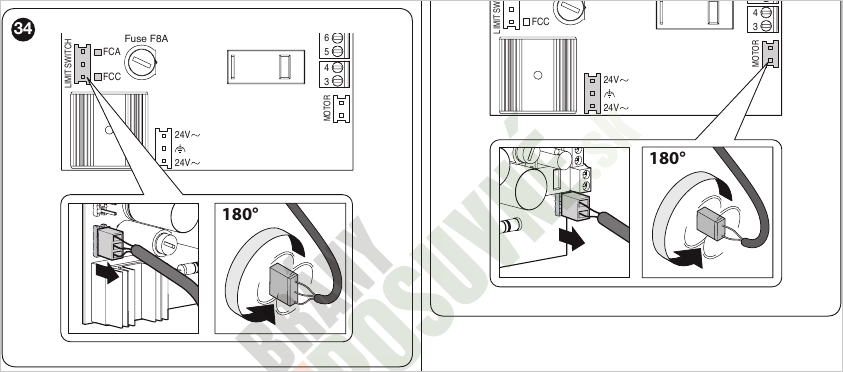

Si el sentido indicado por los LED FCA/FCC o el sentido de movimiento del brazo no es correcto, gire el conector correspondiente 180° tras desconectar la alimentación.
- Desbloquee el accionamiento y desplace manualmente el brazo hasta la posición cerrada.
- En la posición cerrada, FCC debe estar apagado y FCA debe estar encendido.
- Desplace manualmente el brazo hasta la posición abierta.
- En la posición abierta, FCA debe estar apagado y FCC debe estar encendido.
- Coloque el brazo aproximadamente a 45° y vuelva a bloquear el accionamiento.
El final de carrera de ralentización debe activarse aproximadamente 20° antes del tope mecánico. Si es necesario ajustar con precisión el punto de ralentización, ajuste las levas de los finales de carrera.
Comprobación del sentido de movimiento
- Coloque todos los microinterruptores de programación en la posición OFF.
- Coloque el brazo aproximadamente a 45°.
- Envíe un impulso breve a la entrada OPEN.
- El brazo debe empezar a abrirse. Si se mueve en el sentido contrario, gire el conector del motor 180° y repita la comprobación.
Programación de la barrera NICE WIDE
La programación de NICE WIDE no se realiza igual que la de los accionamientos Robus mediante los niveles de programación L1 a L8. La configuración básica se realiza combinando los potenciómetros A a E,, los microinterruptores 1 a 14 y los botones PROG y RADIO de la unidad de control.

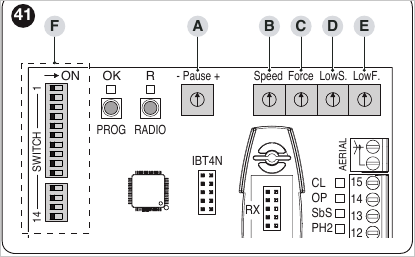

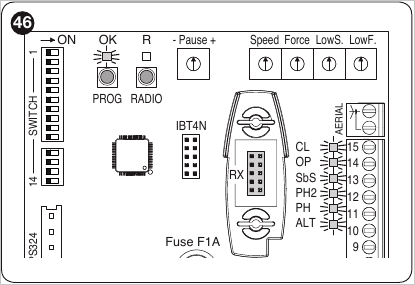

Elementos de control de la placa de la unidad de control.
Potenciómetros A a E
| Elemento | Ajuste |
|---|---|
| A – Pausa | Tiempo de pausa entre el final de la apertura y el inicio del cierre automático. Se utiliza únicamente en modo automático. |
| B – Velocidad | Velocidad máxima del brazo desde el inicio del movimiento hasta el punto de ralentización. |
| C – Fuerza | Sensibilidad de la detección de obstáculos desde el inicio del movimiento hasta el punto de ralentización. Si se detecta un obstáculo, el movimiento se invierte. |
| D – Velocidad lenta | Velocidad del brazo durante la fase de ralentización, desde el final de carrera hasta la posición límite. |
| E – Fuerza lenta | Sensibilidad de la detección de obstáculos durante la fase de ralentización. |
Los valores de los potenciómetros se ajustan con los microinterruptores 13 y 14 en la posición OFF. Una vez realizado el ajuste fino, guarde la configuración volviendo a colocar los microinterruptores 13 y 14 en la posición ON.
Lectura de la entrada ALT y de los topes mecánicos
- Coloque el brazo aproximadamente a mitad de recorrido.
- Coloque los microinterruptores 13 y 14 en la posición OFF.
- Mantenga pulsado el botón PROG durante aproximadamente 3 segundos.
- La unidad de control leerá el estado de la entrada ALT/STOP e iniciará la secuencia de cierre completo - apertura completa - cierre completo.
- Si se ha cambiado la posición de las levas de los finales de carrera después de la programación, hay que repetir la lectura de los topes mecánicos.
- Tras probar el movimiento, ajuste la velocidad, la fuerza y la ralentización con los potenciómetros.
- Al terminar el ajuste, coloque los microinterruptores 13 y 14 en la posición ON.
Una vez completada correctamente la lectura, el LED OK parpadea en verde aproximadamente una vez por segundo. Si durante el funcionamiento normal cambia la configuración de un microinterruptor o de un potenciómetro, la unidad de control seguirá utilizando los valores guardados previamente y el LED OK avisará parpadeando en naranja.
Microinterruptores de programación 1 a 14
| Microinterruptor / posición | Función |
|---|---|
| 1 - 2 OFF - OFF |
Modo manual. El movimiento se produce únicamente mientras está activa la orden. |
| 1 - 2 ON - OFF |
Modo semiautomático. Una orden ejecuta la maniobra completa de apertura o cierre. |
| 1 - 2 OFF - ON |
Modo automático. La orden abre la barrera y, transcurrido el tiempo de pausa configurado, esta se cierra automáticamente. |
| 1 - 2 ON - ON |
Modo automático con función de cierre obligatorio. Tras un corte del suministro eléctrico, la barrera comienza a cerrarse si ha quedado abierta. |
| 3 ON |
Modo comunidad de vecinos. Durante la apertura, se ignoran las siguientes órdenes SbS u OPEN hasta que la apertura se complete por completo. Durante el cierre, la siguiente orden detiene el movimiento y abre la barrera. |
| 3 OFF |
La función de comunidad de vecinos está desactivada. |
| 4 ON |
La orden paso a paso funciona en el ciclo Open - Close - Open - Close. |
| 4 OFF |
La orden paso a paso funciona en el ciclo Open - Stop - Close - Stop. |
| 5 ON |
Preaviso luminoso. La luz intermitente empieza a parpadear antes de iniciar la maniobra, aproximadamente 5 s en modo automático y 2 s en modo manual. |
| 5 OFF |
El preaviso luminoso está desactivado. |
| 6 ON |
La luz intermitente permanece encendida o parpadea durante la maniobra y durante la pausa previa al cierre automático. |
| 6 OFF |
La luz intermitente funciona únicamente mientras la barrera está en movimiento. |
| 7 ON |
Cierre inmediatamente después de pasar por las fotocélulas. Cuando las fotocélulas quedan despejadas, la barrera se cierra al cabo de aproximadamente 5 s. |
| 7 OFF |
La función está desactivada. |
| 8 ON |
La entrada PHOTO también interviene durante la apertura. En modo semiautomático o automático, la apertura se reanuda cuando las fotocélulas quedan despejadas. |
| 8 OFF |
La entrada PHOTO interviene únicamente durante el cierre. |
| 9 - 10 OFF - OFF |
La salida OGI es un indicador de barrera abierta y la salida CL es para iluminación. |
| 9 - 10 ON - OFF |
Semáforo unidireccional e iluminación. OGI funciona como luz verde y CL sigue funcionando como iluminación. |
| 9 - 10 OFF - ON |
Semáforo alterno para entrada y salida. OGI y CL controlan la luz roja o verde según la dirección y el estado de la barrera. |
| 9 - 10 ON - ON |
Semáforo configurable mediante Oview. La lógica predeterminada utiliza la luz verde cuando la barrera está abierta y la roja cuando está cerrada. |
| 11 ON |
Despeje rápido del paso. Los tiempos de apertura o cierre acelerados se ajustan mediante Oview. |
| 11 OFF |
El despeje rápido del paso está desactivado. |
| 12 ON |
Función configurable mediante Oview; por defecto, prueba de las fotocélulas. El borne 7 se utiliza como salida de 24 V para probar las fotocélulas. |
| 12 OFF |
El borne 7 es una salida fija de 24 V para accesorios. |
| 13 - 14 OFF - OFF |
Modo de prueba y ajuste. La unidad funciona con los valores actuales de los potenciómetros y permite ajustarlos durante las pruebas. |
| 13 - 14 ON - ON |
Bloqueo de la programación. Guarda y bloquea los valores de los potenciómetros y microinterruptores. |
| 13 - 14 ON - OFF u OFF - ON |
Combinación no válida. |
Salidas del receptor de radio
Todos los modelos WIDE S, WIDE M y WIDE L incorporan un receptor de radio y un conector SM para receptores de la familia OXI; un ejemplo actual de receptor enchufable es NICE OXIBD. Una alternativa de largo alcance es NICE OXILR con tecnología LoRa, que requiere mandos compatibles NICE ON3ELR. Con la asignación estándar, las salidas del receptor tienen las siguientes funciones:
| Salida del receptor | Función |
|---|---|
| 1 | SbS - orden paso a paso |
| 2 | STOP |
| 3 | OPEN - apertura |
| 4 | CLOSE - cierre |
| 5 | CL - salida de iluminación o semáforo |
| 6 | Canal de radio 1 |
| 7 | Canal de radio 2 |
Funciones especiales de NICE WIDE
| Función | Descripción |
|---|---|
| Función de cierre obligatorio | Si se selecciona el modo 1 - 2 con la posición ON - ON y la barrera está abierta cuando se restablece la alimentación, la unidad de control iniciará automáticamente el cierre con preaviso luminoso. |
| Cierre después de pasar por las fotocélulas | Con el microinterruptor 7 en la posición ON, en modo automático se acorta la pausa y la barrera se cierra aproximadamente 5 segundos después de que las fotocélulas quedan despejadas. |
| Semáforo | Los microinterruptores 9 y 10 cambian la función de las salidas OGI y CL. Las salidas pueden funcionar como indicador, iluminación, semáforo unidireccional o semáforo alterno para entrada y salida. |
| Movimiento forzado en modo hombre presente | Si algún dispositivo de seguridad bloquea el movimiento, la unidad de control permite forzarlo manteniendo pulsada la orden. Este modo está destinado a situaciones de mantenimiento o emergencia. |
| Señalización de mantenimiento | La unidad de control puede señalar cuándo es necesario realizar el mantenimiento según el número de maniobras efectuadas. El umbral se ajusta mediante Oview. |
Resolución de problemas y diagnóstico
Posición de los LED OK y R y de los indicadores de entrada en la placa de control.
Averías básicas
| Problema | Causa y comprobación |
|---|---|
| El mando no controla la barrera y el LED del mando no se enciende. | Causa: Pila del mando agotada. Comprobación: Comprobar y cambiar la pila del mando. |
| El LED del mando se enciende, pero la barrera no responde. | Causa: El mando no está memorizado en el receptor. Comprobación: Comprobar la memorización del mando según el apartado artículo independiente sobre el emparejamiento de mandos. |
| La barrera no responde a ningún comando. | Causa: Falta alimentación o hay un fusible dañado. Comprobación: Comprobar la alimentación de red y los fusibles F1 y F2. |
| La maniobra no se inicia y la luz intermitente no parpadea. | Causa: La unidad de control no recibe ningún comando. Comprobación: Comprobar el LED de la entrada SbS o la señalización del receptor. Al recibir un comando por radio, el LED OK debe parpadear rápidamente dos veces. |
| La barrera se mueve y después invierte el sentido. | Causa: La fuerza está ajustada demasiado baja o el brazo está mal equilibrado. Comprobación: Comprobar el equilibrio del brazo y el ajuste de los potenciómetros Force y Low Force. |
| La barrera se mueve lentamente o no arranca desde la posición final. | Causa: La unidad de control no ha detectado correctamente las posiciones finales. Comprobación: Comprobar los finales de carrera y repetir la detección de los topes. |
| La barrera se mueve en sentido contrario. | Causa: El motor está conectado al revés. Comprobación: Comprobar el sentido de movimiento y el conector del motor. |
Diagnóstico mediante los parpadeos del LED OK
| Parpadeo del LED OK | Significado y comprobación |
|---|---|
| Apagado | Fallo o falta de alimentación de la unidad de control. Comprobación: Comprobar la alimentación y los fusibles. |
| Encendido fijo | Anomalía grave de la unidad de control. Comprobación: Intentar desconectar y volver a conectar la alimentación; si el problema persiste, comprobar la unidad de control. |
| Parpadea una vez por segundo | Estado normal. Comprobación: La unidad de control funciona correctamente. |
| 2 parpadeos rápidos y una pausa | Activación de la fotocélula. Comprobación: Comprobar las entradas PHOTO y PHOTO 2 y la zona de paso. |
| 3 parpadeos rápidos y una pausa | Activación de la detección de obstáculos entre los finales de carrera. Comprobación: Comprobar el equilibrio del brazo y el ajuste de la fuerza. |
| 4 parpadeos rápidos y una pausa | Activación de la entrada ALT/STOP. Comprobación: Comprobar el circuito STOP y los dispositivos de seguridad conectados. |
| 5 parpadeos rápidos y una pausa | Problema de hardware del control del motor. Comprobación: Esperar aproximadamente 30 s, probar con un nuevo comando y, si es necesario, desconectar y volver a conectar la alimentación. |
| 6 parpadeos rápidos y una pausa | Se ha superado el límite de temperatura. Comprobación: Esperar a que se enfríe la unidad de control. |
LED de comprobación de las entradas
| LED | Significado del estado |
|---|---|
| STOP | Apagado: La entrada STOP está activa o el circuito está interrumpido. Encendido: Estado normal de la entrada STOP. |
| PH | Apagado: Activación de la fotocélula PHOTO. Encendido: Estado normal de la entrada PHOTO. |
| PH2 | Apagado: Activación de la fotocélula PHOTO 2. Encendido: Estado normal de la entrada PHOTO 2. |
| SbS | Apagado: La entrada del comando paso a paso no está activa. Encendido: La entrada SbS está activa. |
| OP | Apagado: La entrada OPEN no está activa. Encendido: La entrada OPEN está activa. |
| CL | Apagado: La entrada CLOSE no está activa. Encendido: La entrada CLOSE está activa. |
| FCA | Apagado: El final de carrera de apertura está activado; el brazo está abierto. Encendido: El brazo no está en el final de carrera de apertura. |
| FCC | Apagado: El final de carrera de cierre está activado; el brazo está cerrado. Encendido: El brazo no está en el final de carrera de cierre. |
Vida útil de la barrera NICE WIDE
El manual de las barreras NICE WIDE indica una vida útil orientativa de hasta 500 000 ciclos de trabajo. La vida útil real depende de las condiciones de uso, la longitud del brazo, los accesorios instalados en él y la frecuencia con que los dispositivos de seguridad intervienen durante el ciclo.
| Factor | S | M | L |
|---|---|---|---|
| Entorno polvoriento o arenoso | 10 % | 10 % | 10 % |
| Ambiente salino | 10 % | 10 % | 10 % |
| Protección inferior de aluminio en la barrera | 5 % | 5 % | 5 % |
| Soporte móvil de la barrera | - | 15 % | 15 % |
| Temperatura ambiente superior a 40 °C o inferior a 0 °C | 5 % | 5 % | 5 % |
| Movimiento interrumpido por la fotocélula | 10 % | 15 % | 15 % |
| Movimiento interrumpido por la entrada STOP | 10 % | 15 % | 15 % |
| Trimmer de velocidad ajustado por encima del 50 % | 10 % | 10 % | 15 % |
| Trimmer de fuerza ajustado por encima del 50 % | 5 % | 10 % | 10 % |
Los porcentajes se suman. Cuanto mayor sea el índice de carga resultante, menor será el número previsto de ciclos de trabajo. Con un índice de carga de aproximadamente el 30 %, la vida útil estimada es de unos 200 000 ciclos.
Batería de respaldo, fotocélulas y luces
Para la alimentación de respaldo de las barreras WIDE S, WIDE M y WIDE L se ha diseñado la NICE PS324 con cargador integrado. Permite el funcionamiento de emergencia en caso de corte del suministro eléctrico; el número de movimientos depende del estado de la batería y de la carga del conjunto.
Las fotocélulas de seguridad se conectan a las entradas PHOTO y PHOTO 2. Con el ajuste estándar, la entrada PHOTO se activa durante el cierre; si el microinterruptor 8 está activado, también puede actuar durante la apertura. Si el microinterruptor 12 está en la posición ON, el borne 7 se utiliza para probar las fotocélulas.
La luz intermitente de advertencia se conecta a la salida LIGHT. Las salidas CL y OGI pueden utilizarse como iluminación, indicador de barrera abierta o control de semáforo, según el ajuste de los microinterruptores 9 y 10. La potencia máxima de una salida para un indicador o un semáforo es de 10 W.
Luces compatibles para la barrera: para WIDE S y WIDE M NICE XBA4; para WIDE L NICE XBA6 o NICE XBA18 según la longitud del conjunto. Después del montaje, vuelva a comprobar el equilibrado de la barrera.

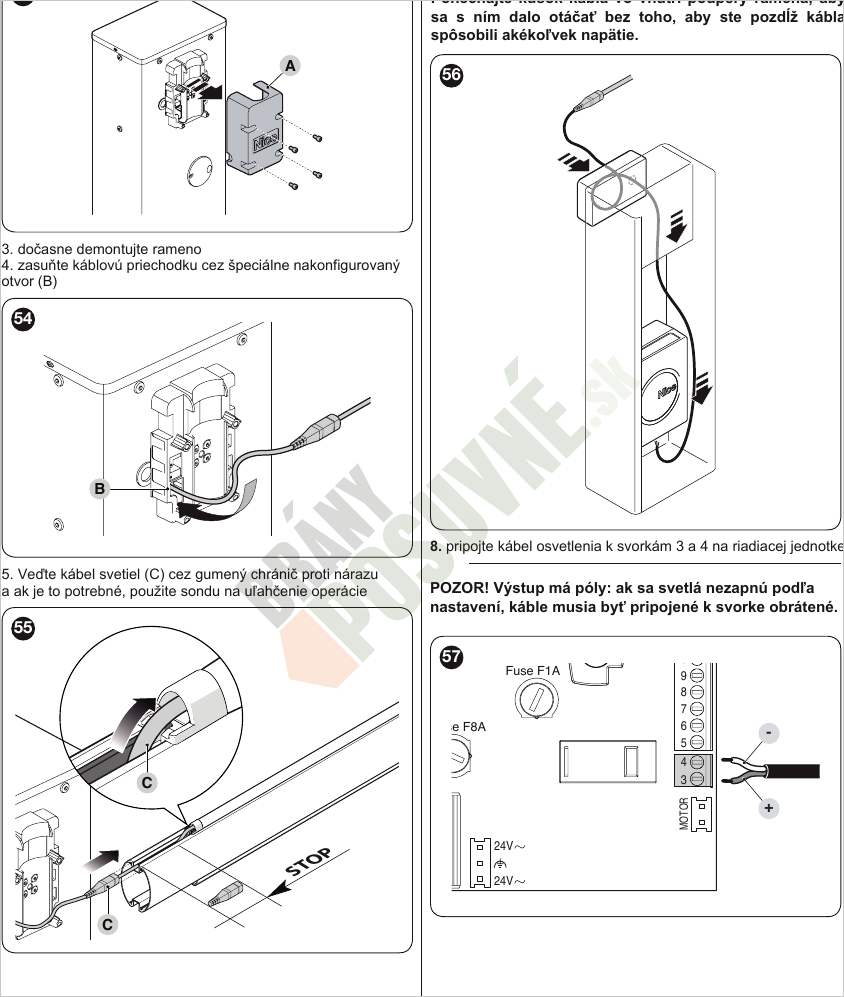

Guiado del cable por el soporte y la barrera. Al conectar a los bornes 3 y 4, respete la polaridad.
Desbloqueo manual de la barrera NICE WIDE
En caso de corte del suministro eléctrico o durante una intervención de mantenimiento, la barrera puede desbloquearse con la llave y desplazarse manualmente.
La WIDE S se desbloquea girando la llave 180°; la WIDE M y la WIDE L, girándola 90°.
- Retire la tapa de la cerradura.
- Introduzca la llave de desbloqueo.
- En la WIDE S, gire la llave 180°; en la WIDE M y la WIDE L, 90°.
- Desplace manualmente la barrera hasta la posición deseada.
- Para volver a bloquearla, gire la llave en sentido contrario, extráigala y cierre la tapa de la cerradura.
Pedidos y asesoramiento técnico
Consúltenos sobre la conexión o la elección del conjunto
Si no encuentra la información que busca, escríbanos a [email protected]. Le asesoraremos sobre la elección de la barrera, la barra, el muelle, los elementos de seguridad y los accesorios.
Datos necesarios para elegir el conjunto
- la anchura libre del paso y la longitud de barrera necesaria,
- el número previsto de ciclos por hora,
- la lista de accesorios de la barrera: luces, goma protectora, protección inferior o soporte móvil,
- el modo de control deseado y los elementos de seguridad.
Aviso técnico: La conexión eléctrica, el ajuste de la fuerza y la comprobación de los elementos de seguridad debe realizarlos una persona cualificada, de acuerdo con la instalación concreta y la normativa vigente.
