Base para pilar con placa superior libre
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
4,29 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
en stock
4,67 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
en stock
5,91 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
en stock
11,88 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
en stock
9,61 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
en stock
9,19 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
en stock
11,11 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Descripción del producto Base para pilar con placa superior libre
|
Estática soldada de dos piezas base de anclaje para pilares con posibilidad de ajuste de altura, se utiliza para anclar pilares de madera sometidos a compresión al sustrato mediante tacos de acero o tornillos de 10 mm de diámetro.
Como elementos de fijación del pilar se utilizan clavos convexos de 4 mm de diámetro o tornillos de 10 mm de diámetro. Los diámetros disponibles de las varillas roscadas son M16, M20 y M24.
La base del pilar está galvanizada. |
 |
Resumen de las variantes dimensionales de las bases de anclaje para pilares con placa superior suelta
| Varilla roscada | Altura | Placa superior 80x80 | Placa superior 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Base 80x80 | Base 110x110 | |||

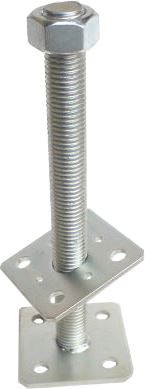

Ejemplo de uso de la base de pilar con placa superior suelta

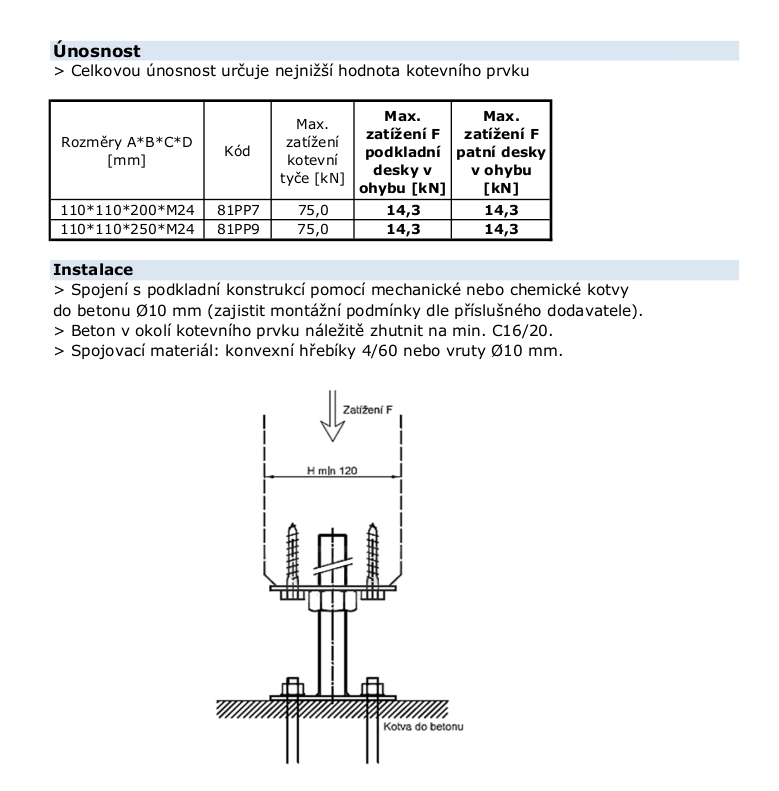

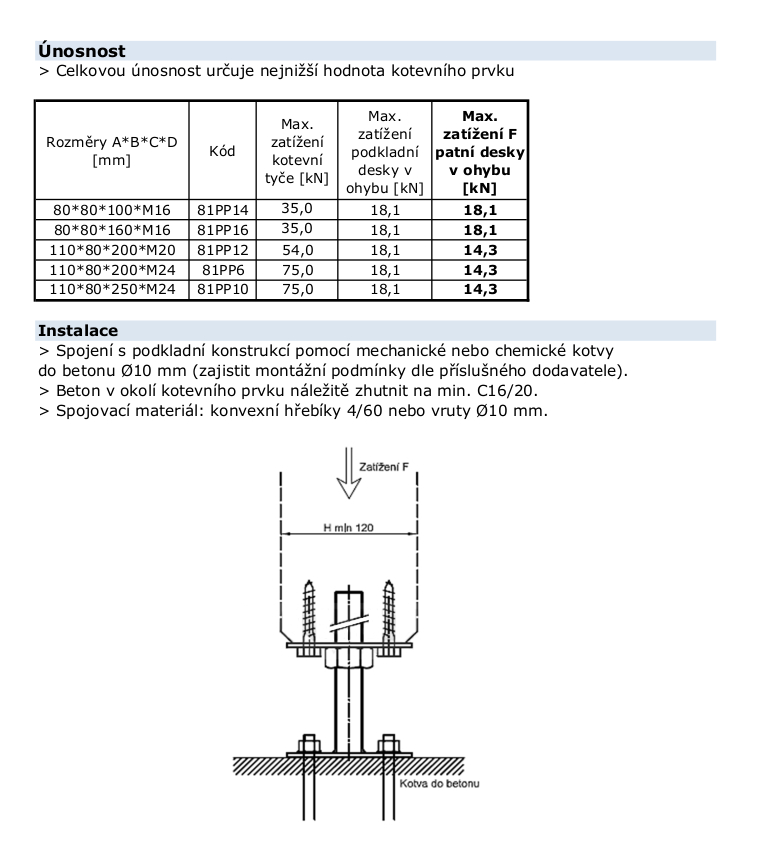

Capacidad de carga de la base de pilar con placa superior suelta
La capacidad de carga de la base se calcula a partir de la capacidad de carga de cada una de las placas. La capacidad de carga de la varilla roscada es considerablemente superior a la de las placas, por lo que no influye en la capacidad de carga de la base.
Se recomienda utilizar los siguientes elementos de fijación: clavos convexos 4x60 mm, o tornillos adecuados para el poste. Para el sustrato, utilizar anclajes segmentados.
La base de anclaje está diseñada para fijar pilares sometidos a compresión a una estructura portante horizontal, dejando una separación entre la estructura y el elemento de madera.

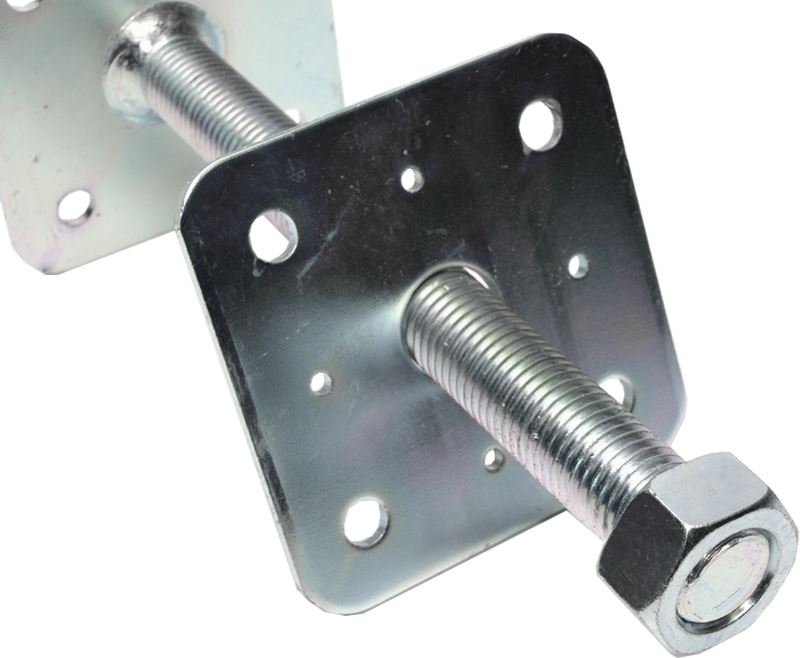

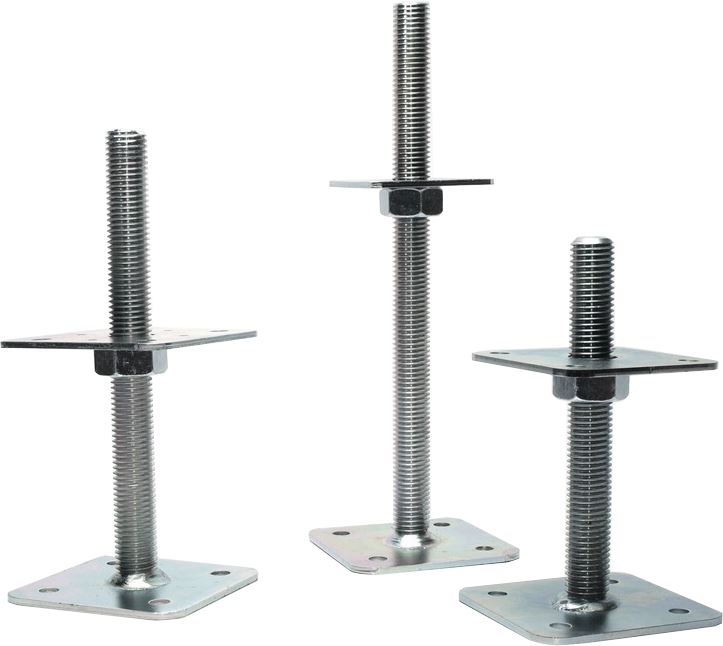

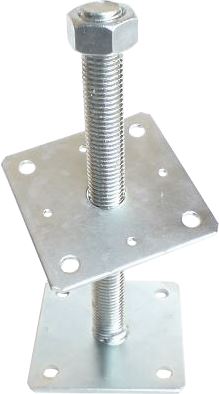

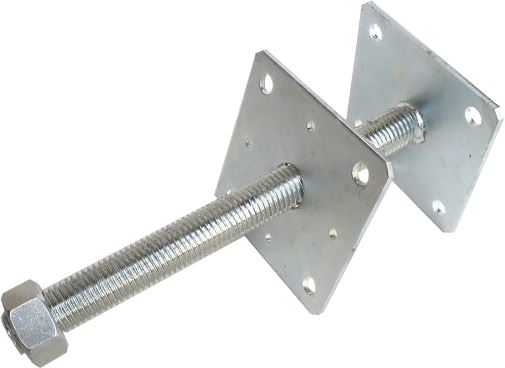

Galería de fotos de la base de pilar con placa superior suelta
 |
 |
 |
 |
 |
