Base para pilar con placa superior fija
| Disponibilidad de productos: | En stock | Los productos se envían normalmente en un plazo de 24 horas. |
|---|
en stock
4,39 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
en stock
4,61 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
en stock
5,98 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
en stock
8,59 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
en stock
10,81 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
en stock
8,20 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
en stock
9,26 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
en stock
12,22 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
en stock
23,77 € con IVA
| A [mm] |
H [mm] |
M [rosca] |
Inferior placa [mm×mm] |
Peso |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |
Descripción del producto Base para pilar con placa superior fija
|
Soporte de anclaje para pilares, soldado y de dos piezas soporte de anclaje para pilar ajustable en altura, se utiliza para anclar pilares o postes de madera sometidos a compresión a una base mediante tacos de acero o tornillos de 10 mm de diámetro.
Como elementos de fijación para sujetar el pilar se utilizan clavos convexos de 4 mm de diámetro, o tornillos de 10 mm de diámetro. Los diámetros disponibles de las varillas roscadas son M16, M20, M24 y M27.
El soporte para pilar está galvanizado. |
 |
Resumen de las dimensiones disponibles de los soportes de anclaje para pilares con placa superior fija
| Varilla roscada | Altura | Placa superior 80x80 | Placa superior 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Base 80x80 | Base 110x110 | Base 110x110 | Base 160x160 | ||

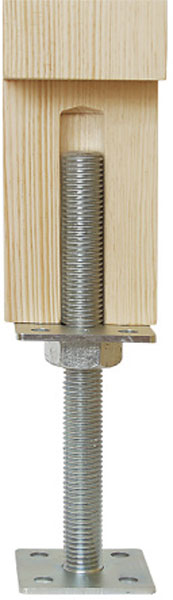

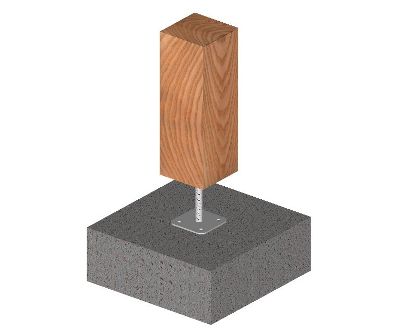

Ejemplo de uso del soporte para pilar con placa superior fija
Es ideal para instalaciones sobre superficies en las que los puntos de anclaje se encuentran a distintas alturas. El uso del soporte de anclaje para pilares resulta especialmente ventajoso cuando, por motivos estéticos, no es adecuado utilizar soportes en U, o soportes de anclaje en L. Una alternativa podría ser un soporte de anclaje en T empotrado.

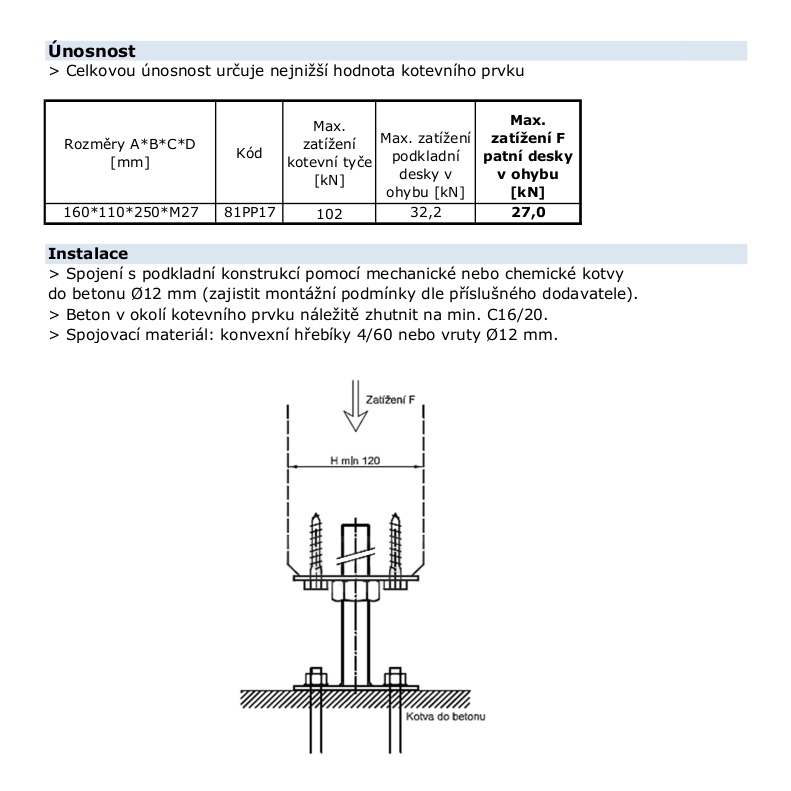

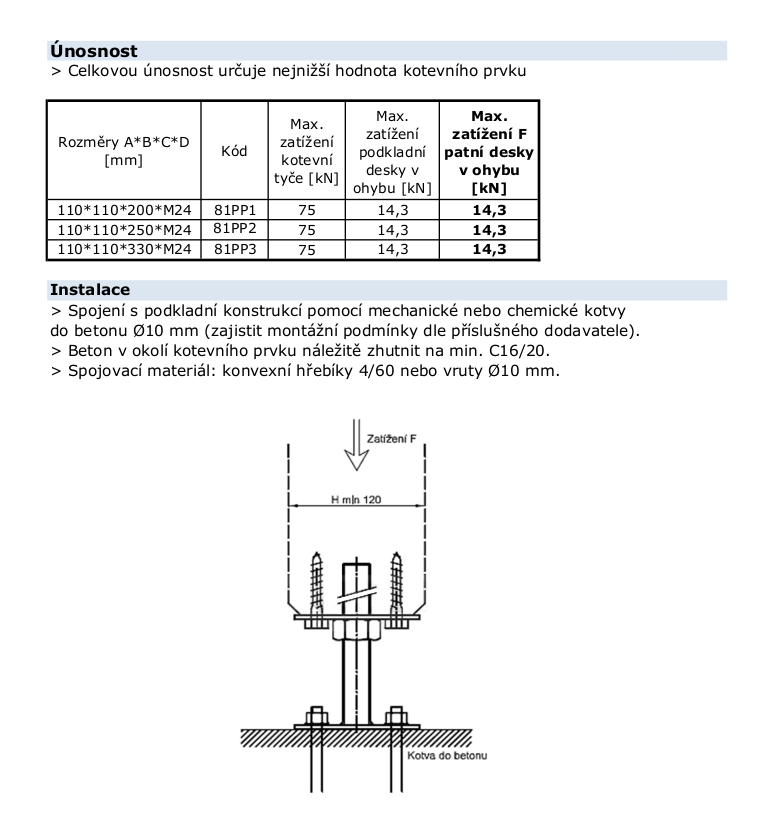

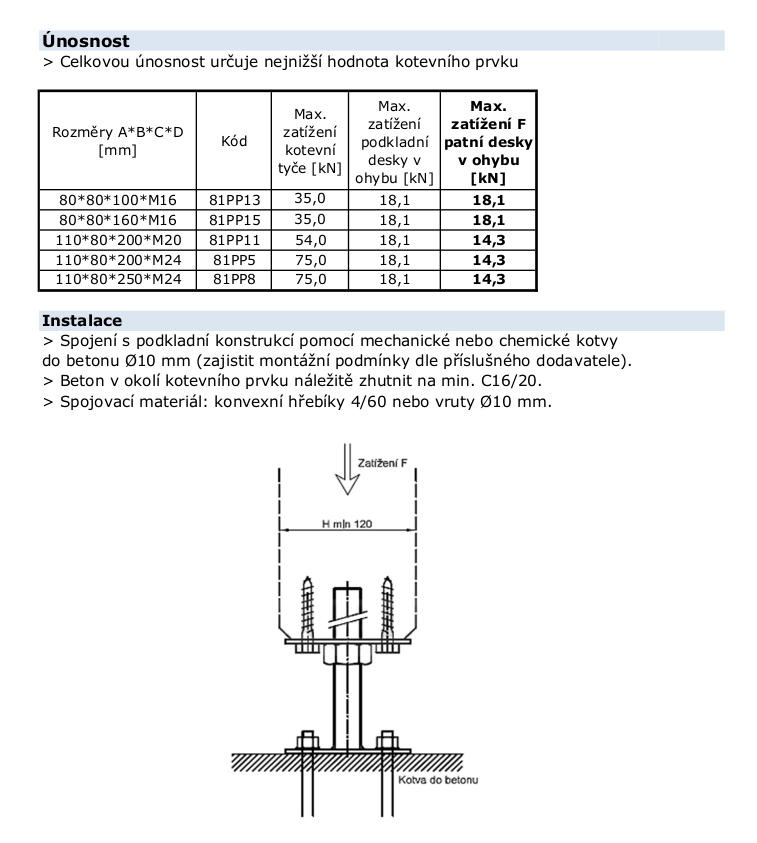

Capacidad de carga del soporte para pilar con placa superior fija
La capacidad de carga del soporte se calcula a partir de la capacidad de carga de cada una de las placas. La capacidad de carga de la varilla roscada es considerablemente superior a la de las placas y, por tanto, no afecta a la capacidad de carga del soporte.
Los elementos de fijación recomendados son clavos convexos 4x60mm, o tornillos adecuados para fijar al poste. Para la base, utilizar anclajes segmentados.
El soporte de anclaje está diseñado para fijar pilares y postes sometidos a compresión a una estructura horizontal portante, manteniendo separado el elemento de madera.

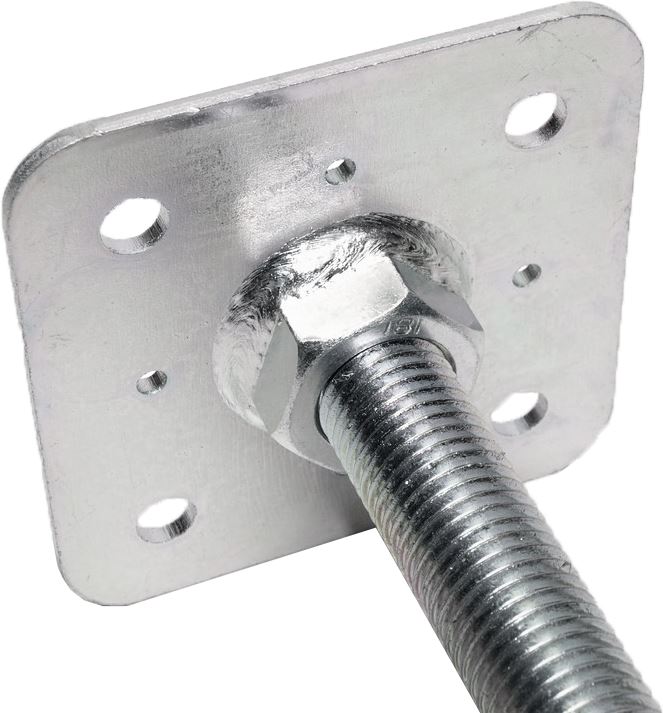

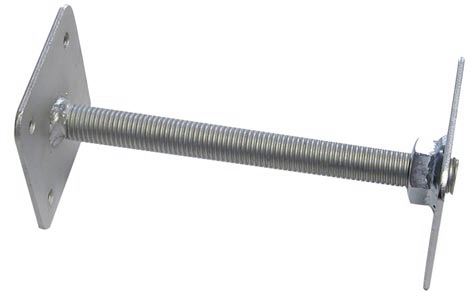

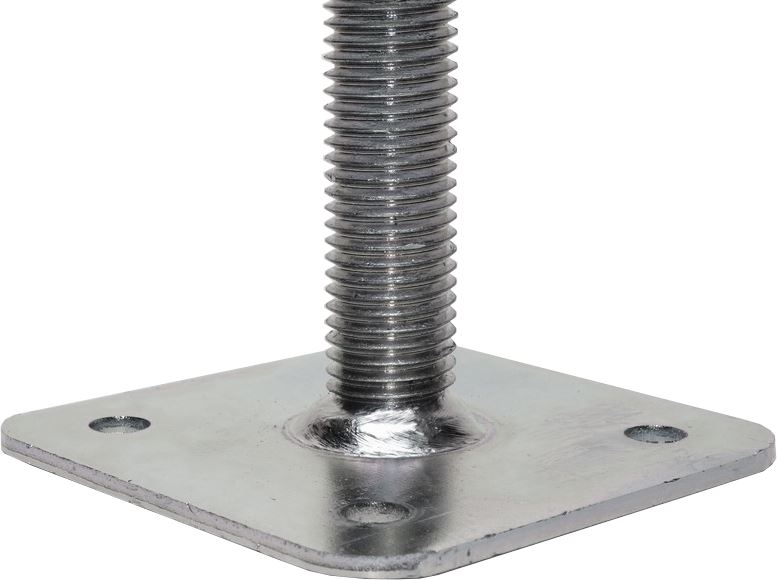

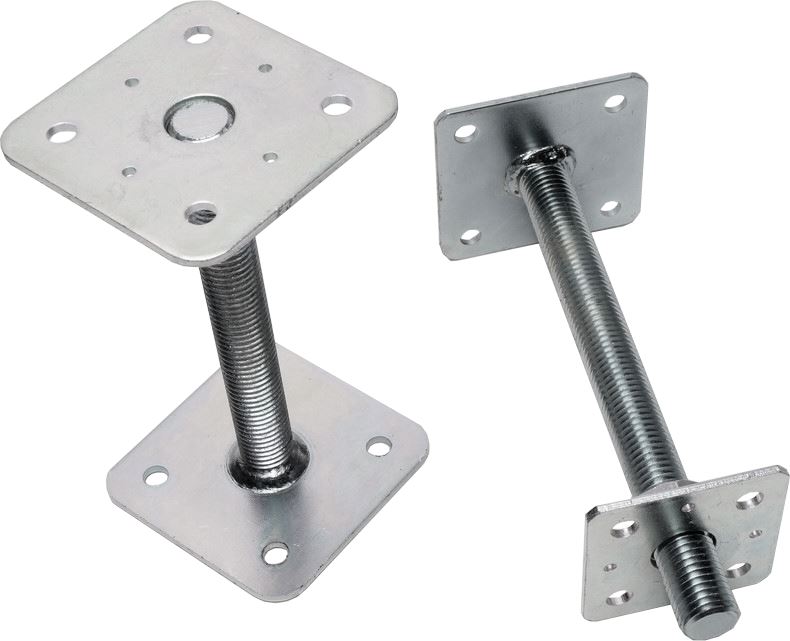

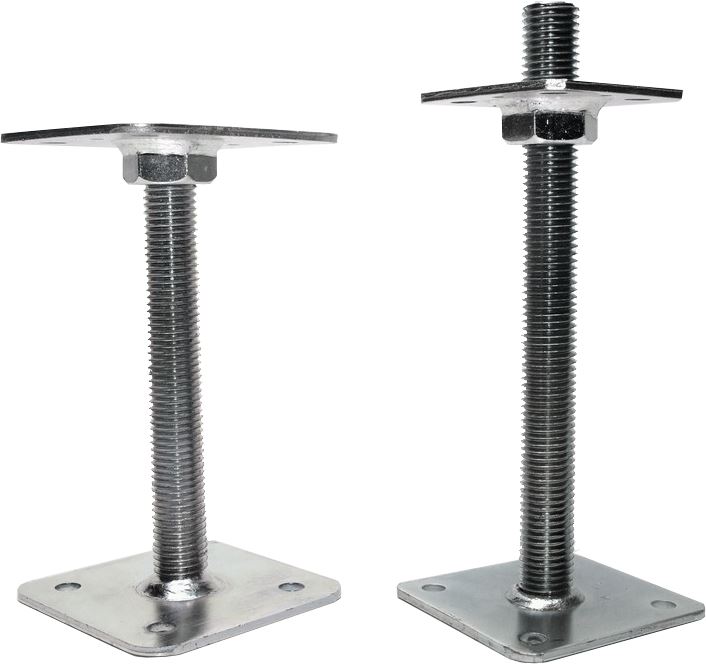

Galería de fotos del soporte para pilar con placa superior fija
 |
 |
 |
 |
 |
