Guía para crear programaciones de SUPLA
Aplicación SUPLA: instrucciones para crear horarios
ATENCIÓN: Para que funcione correctamente, el módulo wifi debe conectarse de la siguiente manera:
Conectar el terminal 1 del interruptor del módulo wifi (OUT1) al terminal OPEN de la unidad de control
Conectar el terminal 2 del interruptor del módulo wifi (OUT2) al terminal CLOSE de la unidad de control
Pasos simplificados para crear un horario:
- 1. Inicie sesión en SUPLA cloud: https://cloud.supla.org/
- 2. En la barra superior, seleccione la categoría Mi SUPLA
- 3. Haga clic en el módulo wifi ZAMEL SBW-02
- 4. Abra el canal 1 en la parte inferior de la pantalla
- 5. Cambie la función a apertura de puerta peatonal y cambie el nombre a apertura/cierre (recomendamos probar la acción del interruptor para asignarle un nombre correcto)
- 6. Ajuste el tiempo de activación del relé a 0,5 segundos.
- 7. Repita los pasos 4-6 también para el segundo canal.
ATENCIÓN: También en el canal de cierre de la puerta, la acción del canal aparecerá con el nombre «abrir».
- 8. En la barra superior, seleccione la categoría Automatización y la subcategoría Horarios
- 9. Haga clic en el botón Crear nuevo horario
- 10. Introduzca el nombre del horario y seleccione el canal deseado (apertura, cierre)
- 11. Seleccione el modo deseado (diario, por minutos, ...)
- 12. En el modo diario, seleccione los días en los que la puerta debe ejecutar la acción automática
- 13. Añada una acción con el botón Para la hora indicada e introduzca la hora a la que desea que se ejecute
- 14. Guarde el horario y cree uno nuevo para el segundo canal (pasos 9-13)
Pasos detallados para crear un horario:
Después de iniciar sesión en SUPLA cloud vaya a la categoría Mi SUPLA y abra el módulo wifi ZAMEL SBW-02. En la parte inferior verá una lista de canales que debe configurar correctamente antes de crear los horarios.

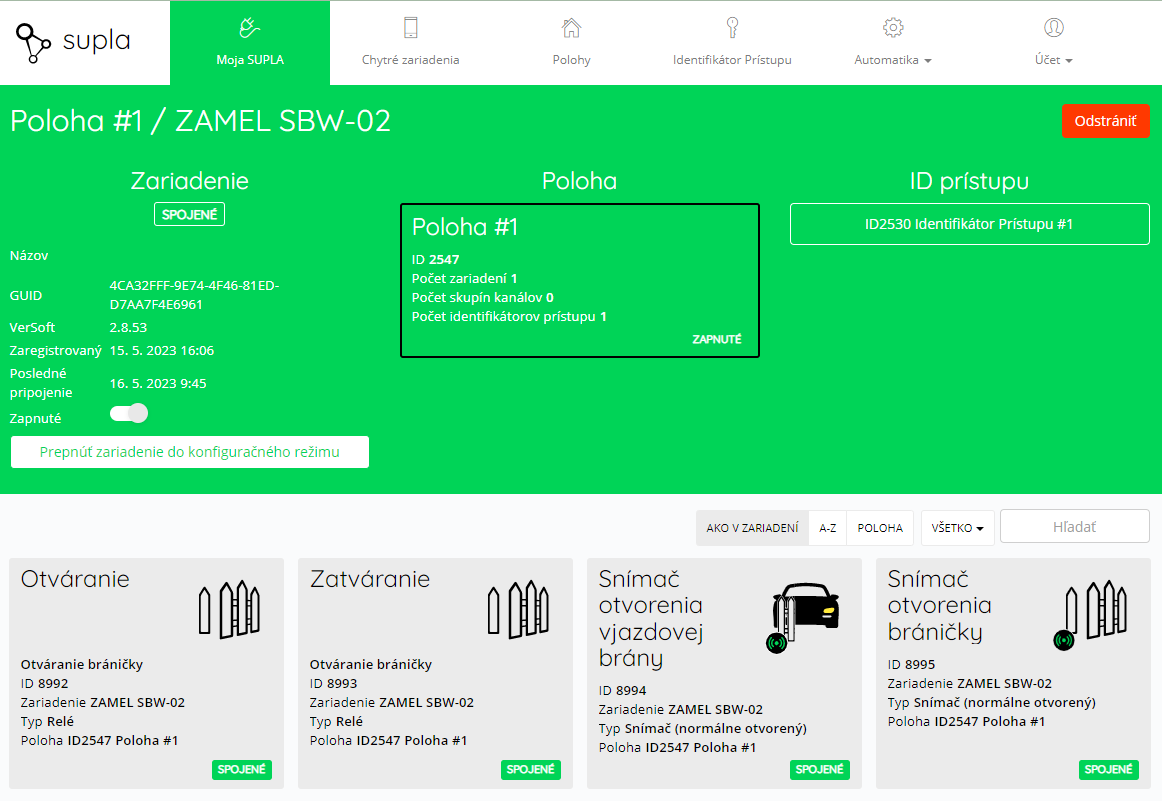

Fig. 1 Vista general del módulo wifi con la lista de canales
En la lista de canales, haga clic en el canal 1. Cambie la función a Apertura de puerta peatonal. Esta función solo tiene una acción, por lo que es más adecuada que Apertura/cierre de la puerta de entrada. Recomendamos hacer clic en el botón Abrir, en el panel Acción de la derecha, para comprobar si el canal corresponde a la apertura o al cierre de la puerta. Según el resultado, puede cambiar el nombre del canal a apertura/cierre. Ajuste el tiempo de activación del relé a 0,5 segundos y guarde los cambios. Configure también el segundo canal de la misma manera, pero no olvide nombrarlo según el tipo de acción. Puede comprobar que los canales están configurados correctamente en las imágenes adjuntas.
Fig. 2 Configuración correcta del canal de apertura de la puerta

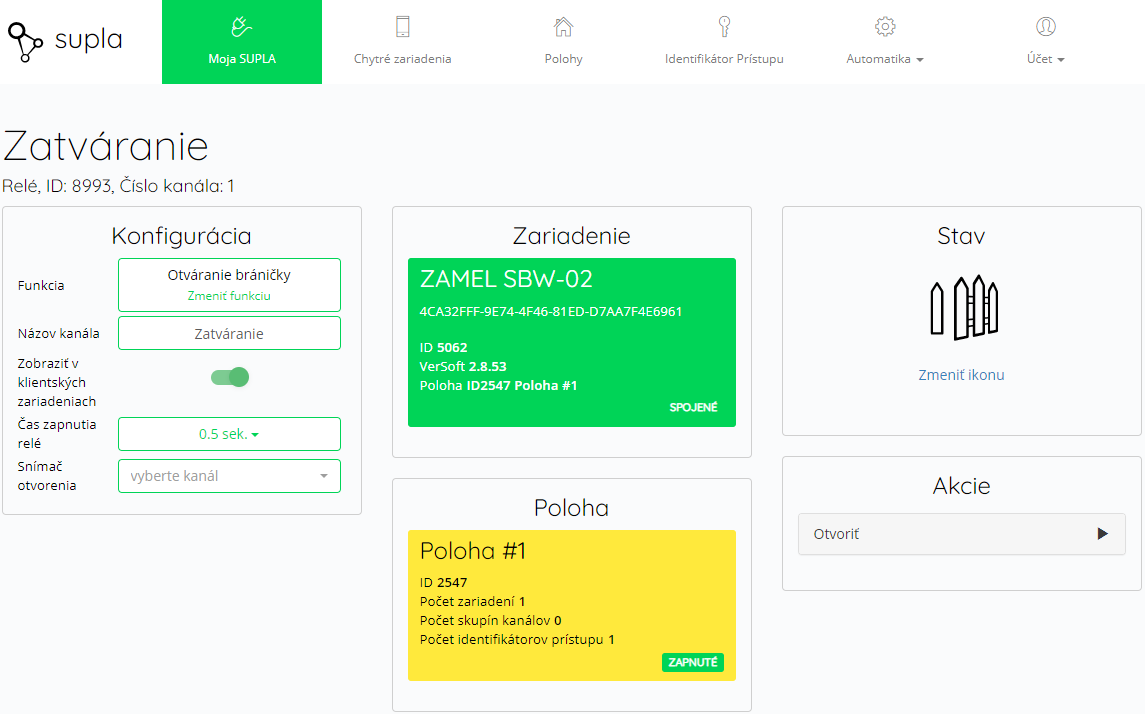

Fig. 3 Configuración correcta del canal de cierre de la puerta
Una vez configurados correctamente los canales, puede pasar a crear los horarios. En la barra superior, vaya a la subcategoría Horarios desde Automatización y, a continuación, seleccione Crear nuevo horario.
Fig. 4 Categoría Automatización con sus subcategorías
A la izquierda se modifican los ajustes básicos del horario y a la derecha se configuran los modos horarios según el ciclo seleccionado. Imagine esta situación: la puerta debe estar abierta todos los días laborables de 5:30 a 17:00, y desea que permanezca cerrada los fines de semana. En este caso, creará 2 modos independientes (uno para abrir y otro para cerrar). En el primer horario, seleccionaría el canal de apertura y el ciclo diario. En la parte derecha, debe marcar los días laborables y establecer la acción para la hora indicada: 5:30. Cuando haya terminado la configuración, no olvide guardar el horario con el botón de la derecha.

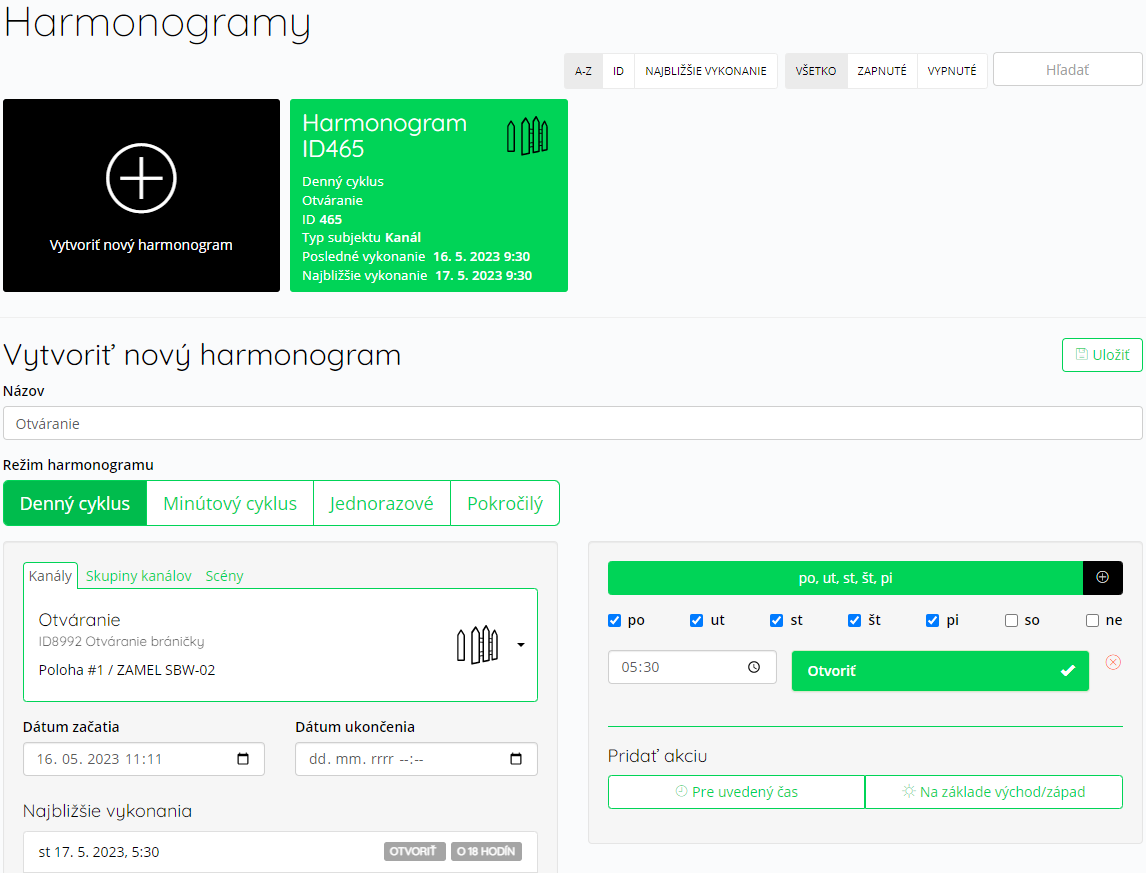

Fig. 5 Configuración del horario de apertura (situación de ejemplo)
El primer horario configuró la apertura automática de la puerta. El segundo horario se encargará del cierre automático. Cree otro horario, pero en este caso seleccione el canal de cierre. Al igual que en el primer caso, seleccione el ciclo diario y marque todos los días laborables. Solo queda introducir la hora deseada para el cierre de la puerta (en esta situación de ejemplo, las 17:00). Le recordamos que la acción del canal de cierre aparecerá con el nombre «abrir».

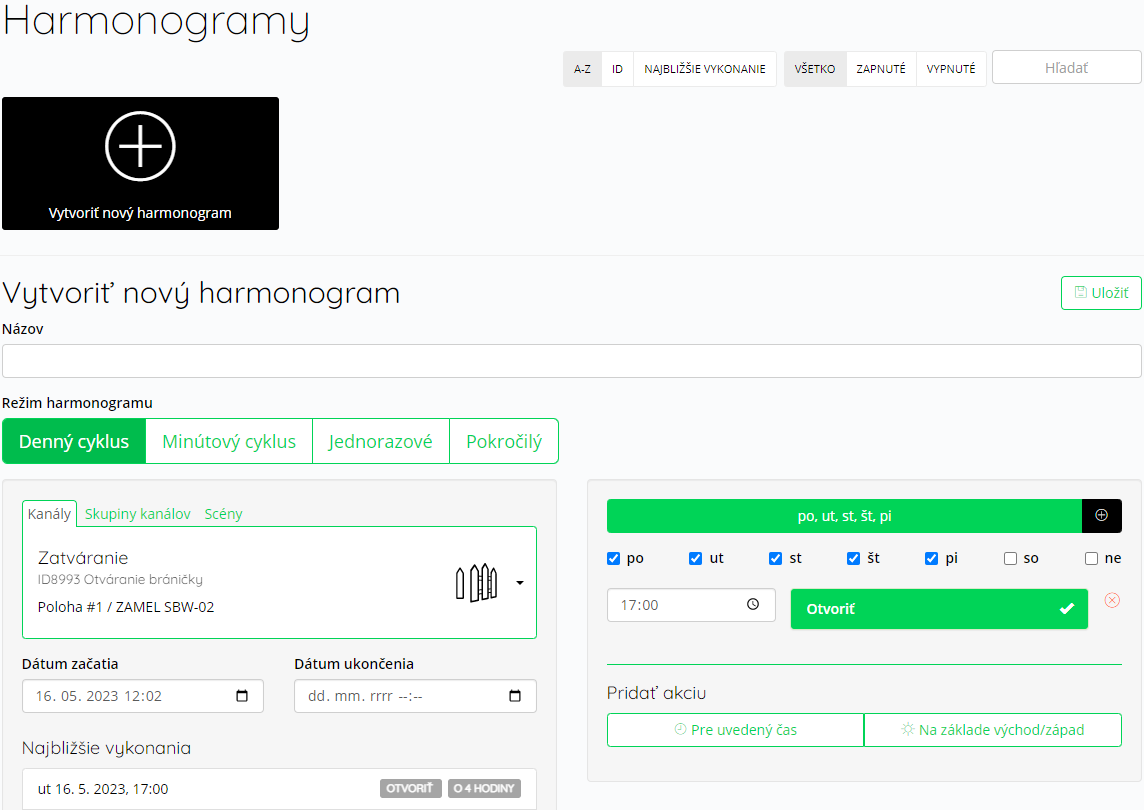

Fig. 6 Configuración del horario de cierre (situación de ejemplo)
Una vez guardado el segundo horario, la puerta tendrá configurados el cierre y la apertura automáticos a las horas deseadas.
ATENCIÓN: Configurar la apertura automática de la puerta según un horario no garantiza que permanezca abierta todo el tiempo. La puerta puede cerrarse mediante una orden (con el mando a distancia, mediante el cierre automático de la unidad de control, …). Si el cierre automático de la puerta está activado en la unidad de control, la puerta se cerrará automáticamente una vez transcurrido el tiempo configurado.
