Conexión de las fotocélulas al motor NICE Robus RBS
Los motores Robus RBS utilizan la tecnología BlueBUS, por lo que son compatibles con las fotocélulas que admiten esta tecnología. Además, Robus RBS también admite fotocélulas de relé convencionales.
Las fotocélulas siempre se instalan por pares: transmisor TX + receptor RX. Hay tres tipos de fotocélulas:
- Ambas fotocélulas con cable (transmisor TX y receptor RX). Los modelos más utilizados son EPMB y EPSB, además de EPLB, F210B, o el antiguo modelo MOFB, ya descatalogado.
- Una fotocélula con cable y la otra inalámbrica, con batería. Modelo FT210B.
- Ambas fotocélulas inalámbricas. Modelo EPMOW en combinación con el dispositivo IBW.
Antes de conectar las fotocélulas, desconecte el motor de la alimentación. Una vez conectadas, restablezca la alimentación y detecte los dispositivos conectados manteniendo pulsados los botones OPEN+STOP/SET hasta que los LED L1+L2 empiecen a parpadear; después, suéltelos.
Fotocélulas con BlueBUS
Todo el sistema BlueBUS se conecta mediante cables de dos hilos; el cable debe tener una sección de 2x0,5 m².2. Si utiliza cables de red (FTP, UTP, STP o cualquier otro cable de par trenzado) para la conexión, la sección de cada hilo suele estar entre 0,10 y 0,25 mm2. Por eso recomendamos duplicar la conexión: en lugar de dos hilos, conecte cuatro, dos por cada hilo. De lo contrario, puede que el cable dé continuidad y la fotocélula parpadee, pero aun así funcione mal.
Conexión de fotocélulas con cable
Las fotocélulas se conectan en paralelo a la entrada BlueBUS mediante cables de dos hilos; no es necesario tener en cuenta la polaridad. Puede conectar ambas fotocélulas directamente a la unidad de control o llevar un cable de dos hilos desde la unidad de control hasta una fotocélula y, desde allí, otro cable de dos hilos hasta la siguiente.

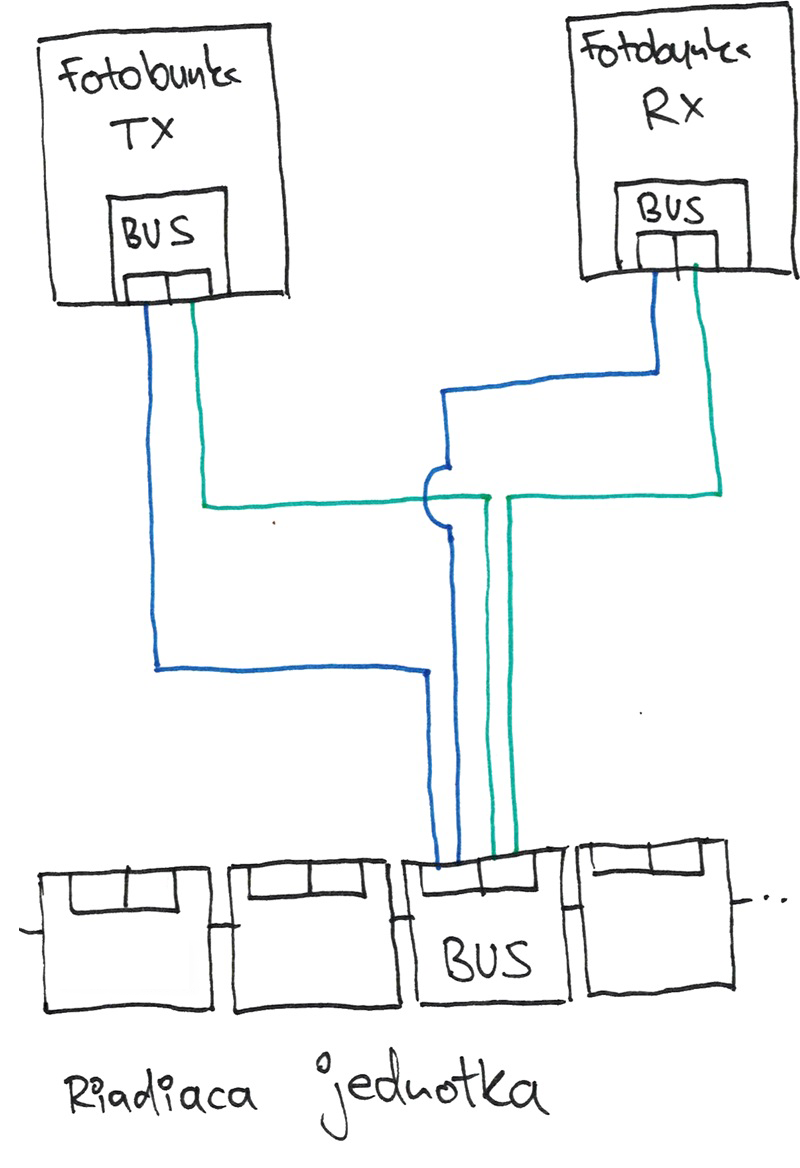

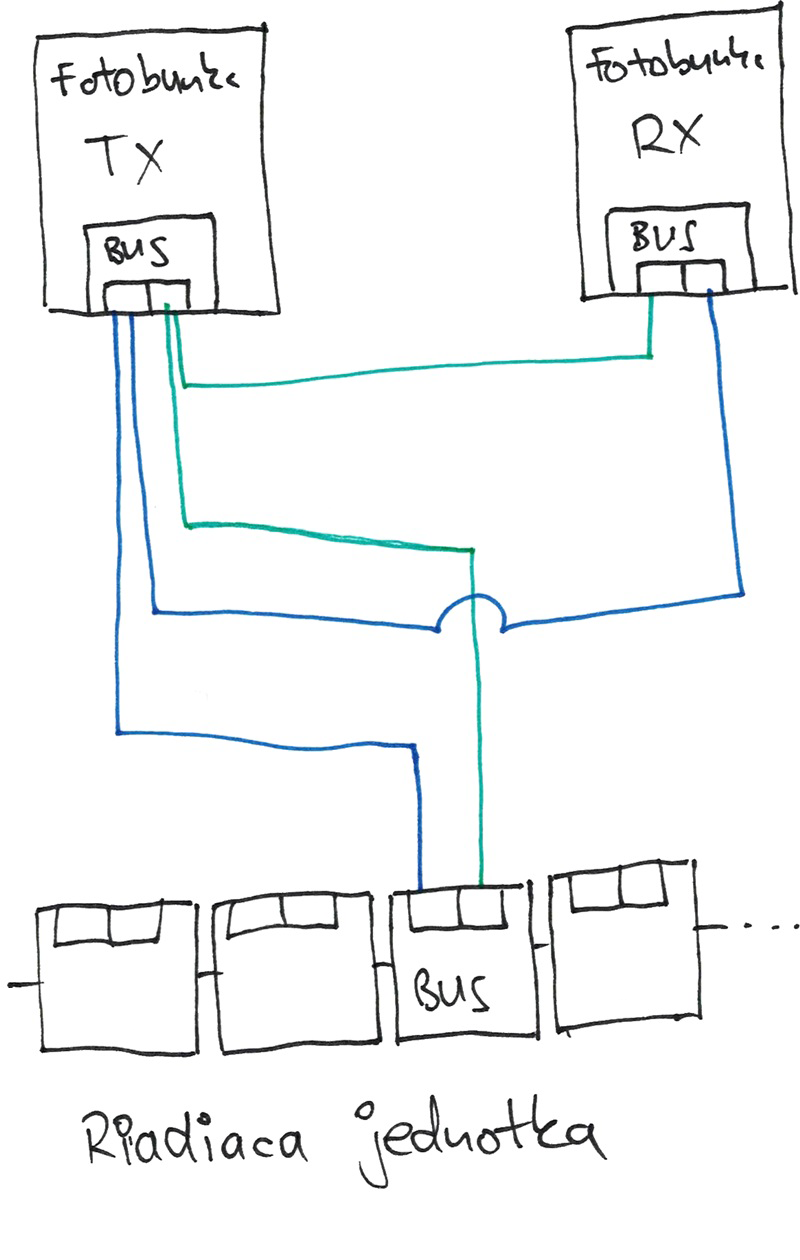

| Conexión de ambas fotocélulas a la unidad de control | Conexión desde la unidad de control a una fotocélula y de ahí a la otra |
|---|---|
 |
 |
Conexión de una fotocélula con cable y otra inalámbrica
En esencia, se trata únicamente de las fotocélulas NICE FT210B. Una fotocélula se conecta mediante un cable de dos hilos desde el borne BlueBUS hasta el borne BUS (BlueBUS) de la unidad de control; la otra funciona con batería.
Conexión de fotocélulas inalámbricas
En realidad, las fotocélulas inalámbricas no se conectan, ya que funcionan sin cables. Solo se conecta el comunicador IBW, con el que las fotocélulas se comunican de forma inalámbrica. Para ver el procedimiento de conexión, continúe en Conexión y programación del dispositivo NICE IBW con las fotocélulas NICE EPMOW.
Fotocélulas con relé
Los motores NICE Robus RBS también admiten el sistema convencional de cableado de circuito, por lo que, en principio, son compatibles con todas las fotocélulas con relé y alimentación de 24 V.
La unidad de control incluye la función FOTOTEST, que aumenta la fiabilidad de los dispositivos de seguridad y permite alcanzar la «categoría II» según la norma EN 13849-1, considerando en conjunto la unidad de control y las fotocélulas de seguridad.
Conexión de fotocélulas con relé y función fototest
Para activar la función FOTOTEST, es necesario modificar la configuración mediante interfaces wifi compatibles y la aplicación MyNice Pro.
Al iniciar cada maniobra, se comprueban los dispositivos de seguridad correspondientes y esta solo comienza si todo está en orden. Si el resultado de la prueba es negativo (fotocélula cegada por el sol, cables cortocircuitados, etc.), se detectará un fallo y no se ejecutará la maniobra.

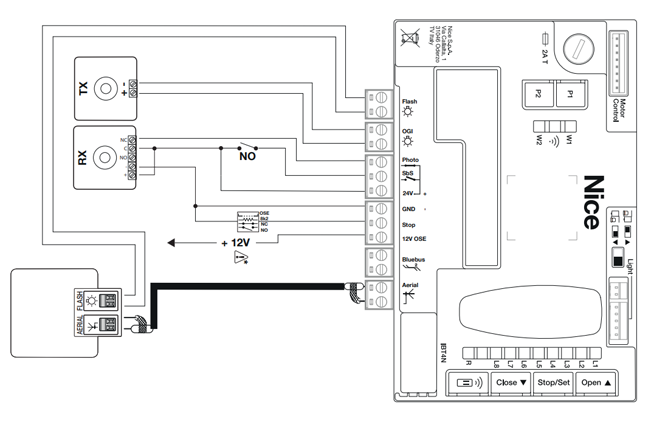

Esquema de conexión de fotocélulas con relé y función FOTOTEST:
Conexión de fotocélulas con relé, sin función fototest
La unidad de control dispone de una entrada PHOTO específica a la que se puede conectar el contacto normalmente cerrado de las fotocélulas con relé. A diferencia de la configuración con «FOTOTEST», la maniobra se ejecuta tras recibir la orden sin comprobar la validez de la señal procedente de las fotocélulas, aunque se mantiene la respuesta ante cambios de estado de las fotocélulas exteriores.

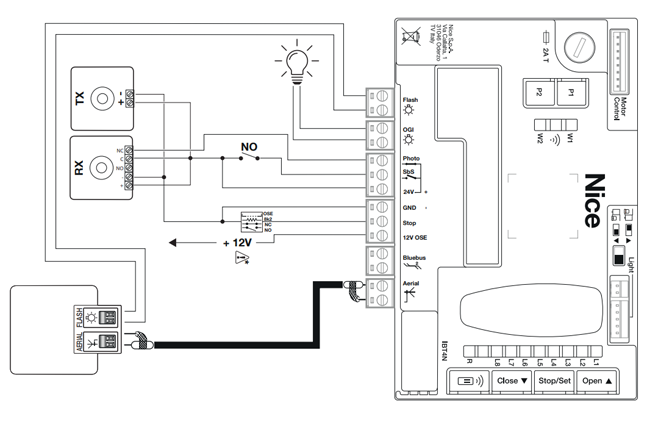

Esquema de conexión de fotocélulas con relé, sin FOTOTEST:
