Conexión de las fotocélulas al motor NICE Robus o Run
Los motores Robus/Run utilizan la tecnología BlueBUS, por lo que solo son compatibles con fotocélulas que admiten esta tecnología.
Las fotocélulas siempre se utilizan por parejas: transmisor TX + receptor RX. Hay tres tipos de fotocélulas:
- Ambas fotocélulas con cable (transmisor TX y receptor RX). Los modelos más utilizados son EPMB y EPSB, además de EPLB y F210B; también se usaba el antiguo MOFB, ya descatalogado.
- Una fotocélula con cable y la otra inalámbrica, alimentada por batería. Modelo FT210B.
- Ambas fotocélulas inalámbricas. Modelo EPMOW en combinación con el dispositivo IBW.
Antes de conectar las fotocélulas, desconecte el motor de la alimentación. Una vez conectadas, restablezca la alimentación e inicie la detección de los dispositivos conectados manteniendo pulsados los botones OPEN+STOP/SET hasta que los LED L1+L2 empiecen a parpadear; después, suéltelos.
Todo el sistema BlueBUS se conecta mediante cables de dos hilos; el cable debe ser de 2x0,5m2. Si utiliza cables de red (FTP, UTP, STP o cualquier otro cable de par trenzado), la sección de cada conductor suele oscilar entre 0,10 y 0,25 mm2. Por eso recomendamos duplicar la conexión: en lugar de conectar dos hilos, conecte cuatro, en dos pares. De lo contrario, puede ocurrir que compruebe la continuidad del cable y la fotocélula parpadee, pero aun así funcione mal.
Conexión de fotocélulas con cable
Las fotocélulas se conectan en paralelo a la entrada BlueBUS mediante cables de dos hilos; no es necesario respetar la polaridad. Puede conectar ambas fotocélulas a la unidad de control o tender un cable de dos hilos desde la unidad de control hasta una fotocélula y, desde allí, otro cable de dos hilos hasta la siguiente.

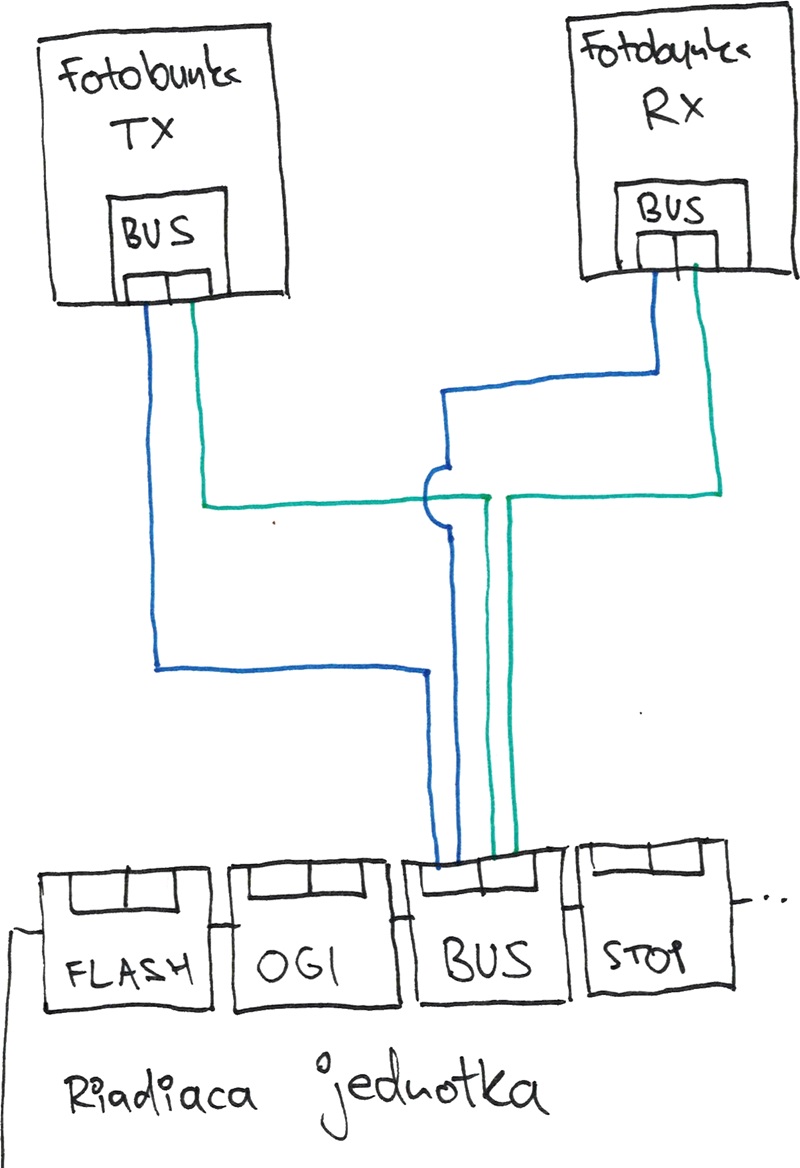

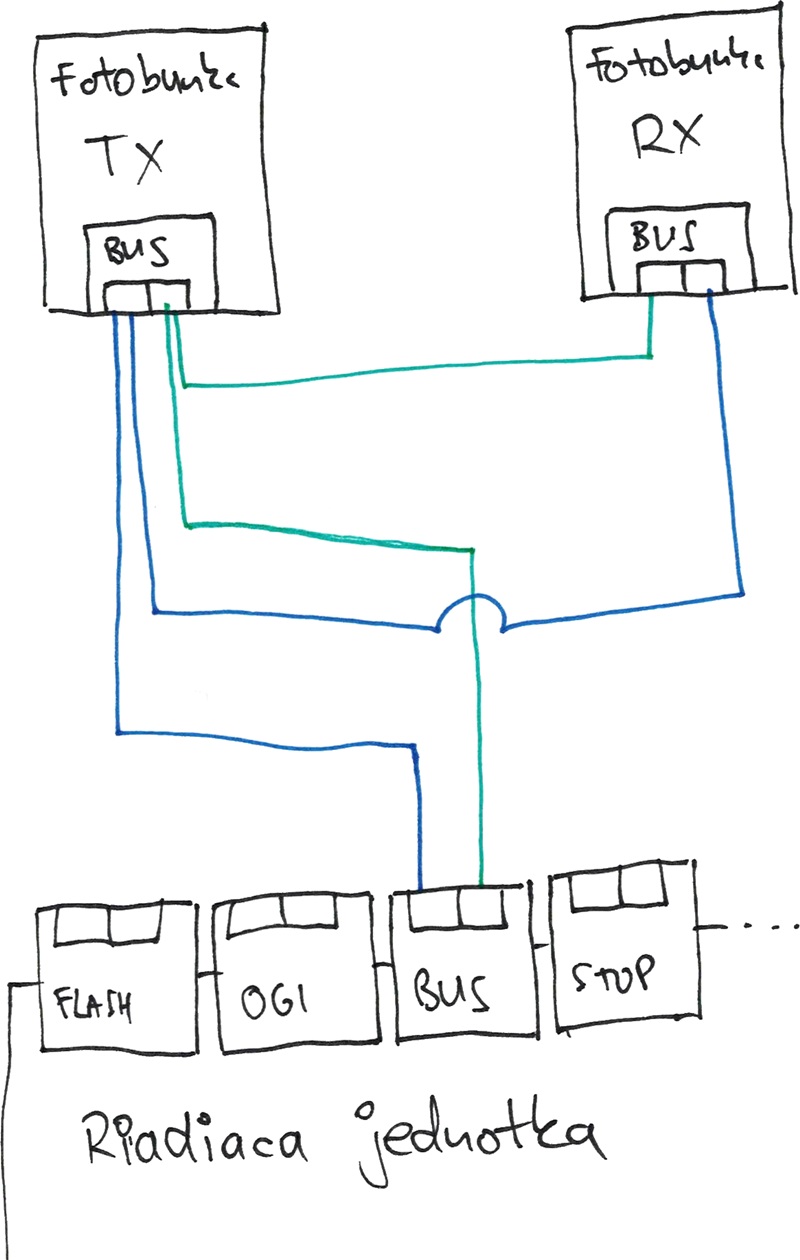

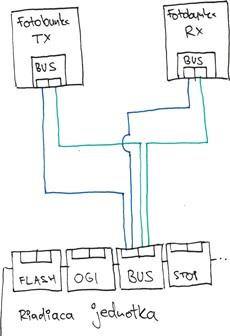

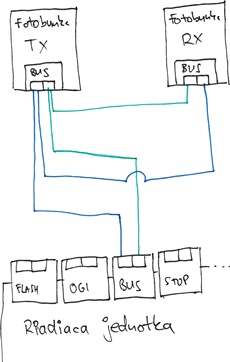

| Conexión de ambas fotocélulas a la unidad de control | Conexión desde la unidad de control a una fotocélula y, desde allí, a la otra |
|---|---|
 |
 |
Conexión de fotocélulas: una con cable y la otra inalámbrica
En esencia, se trata únicamente de las fotocélulas NICE FT210B. Una fotocélula se conecta mediante un cable de dos hilos desde el borne BlueBUS hasta el borne BUS (BlueBUS) de la unidad de control; la otra funciona con batería.
Conexión de fotocélulas inalámbricas
La verdad es que las fotocélulas inalámbricas no se conectan, precisamente porque son inalámbricas. Solo se conecta el comunicador IBW, con el que las fotocélulas se comunican de forma inalámbrica. Para ver el procedimiento de conexión, continúe en Conexión y programación del dispositivo NICE IBW con las fotocélulas NICE EPMOW.
