Conexión de las fotocélulas al motor NICE Road
Accionamientos NICE Road utilizan la tecnología de cableado convencional, por lo que, en principio, son compatibles con todas las fotocélulas con relé y alimentación de 24 V. Los accionamientos Road no son compatibles con las fotocélulas con tecnología BlueBus.
Las fotocélulas siempre vienen en parejas: transmisor TX + receptor RX. Las fotocélulas se dividen en tres tipos:
- Ambas fotocélulas con cable (transmisor TX y receptor RX). Los modelos más utilizados son BF, EPM y EPS, además de EPL, F210, y también los antiguos MOF, FE y FI, ya descatalogados.
- Una fotocélula con cable y la otra inalámbrica, con batería. Modelo FT210.
- Fotocélula con reflector. El único modelo es EPMOR.
También está:
- Procedimiento para conectar varios pares de fotocélulas
- Conexión de fotocélulas para proteger la zona de apertura de la puerta
Antes de conectar las fotocélulas, desconecte el accionamiento de la alimentación. Si no conecta las fotocélulas, coloque un puente entre los bornes 1 y 5 de la central de control.
Conexión de fotocélulas con cable
La fotocélula TX se conecta con un cable de 2 × 0,5 mm2, y la fotocélula RX, con un cable de 4 × 0,5 mm2. En teoría, se puede colocar un puente en la propia fotocélula y conectar la fotocélula RX con un cable de tres hilos.
Anteriormente, los accionamientos Road se suministraban con distintas centrales de control:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Entre otros cambios, entre las centrales de control RBA4 y RBA4/A se invirtió la polaridad de la alimentación de las fotocélulas; por tanto,
- si conecta las fotocélulas a la central de control RBA4R10 y RBA4/A,
utilice el esquema nuevo, - si conecta las fotocélulas a la central de control RBA4 y RBA0,
utilice el esquema antiguo.

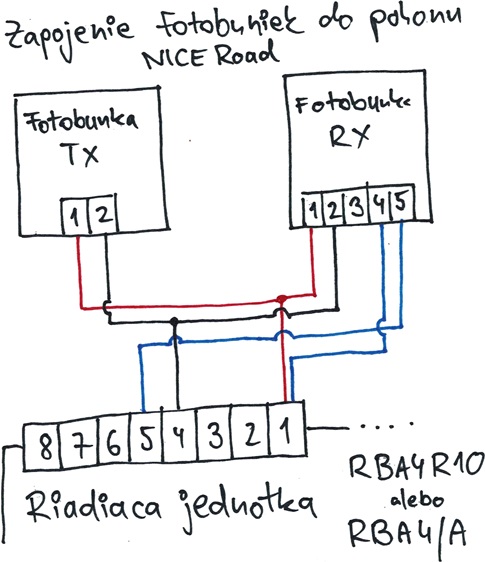

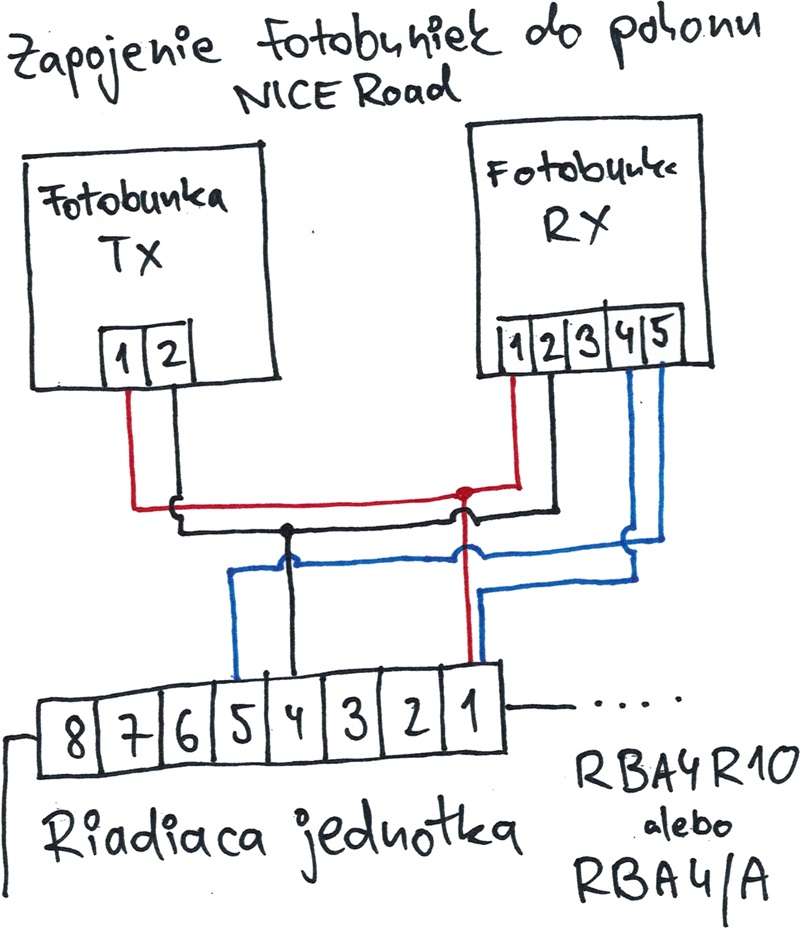

Nuevo esquema de conexión de las fotocélulas para las centrales de control RBA4R10 y RBA4/A
En teoría, en lugar de conectar el borne 4 de la fotocélula RX con el borne 1 de la central de control se puede colocar un puente entre los bornes 1 y 4 de la propia fotocélula y utilizar así un cable de solo tres hilos.

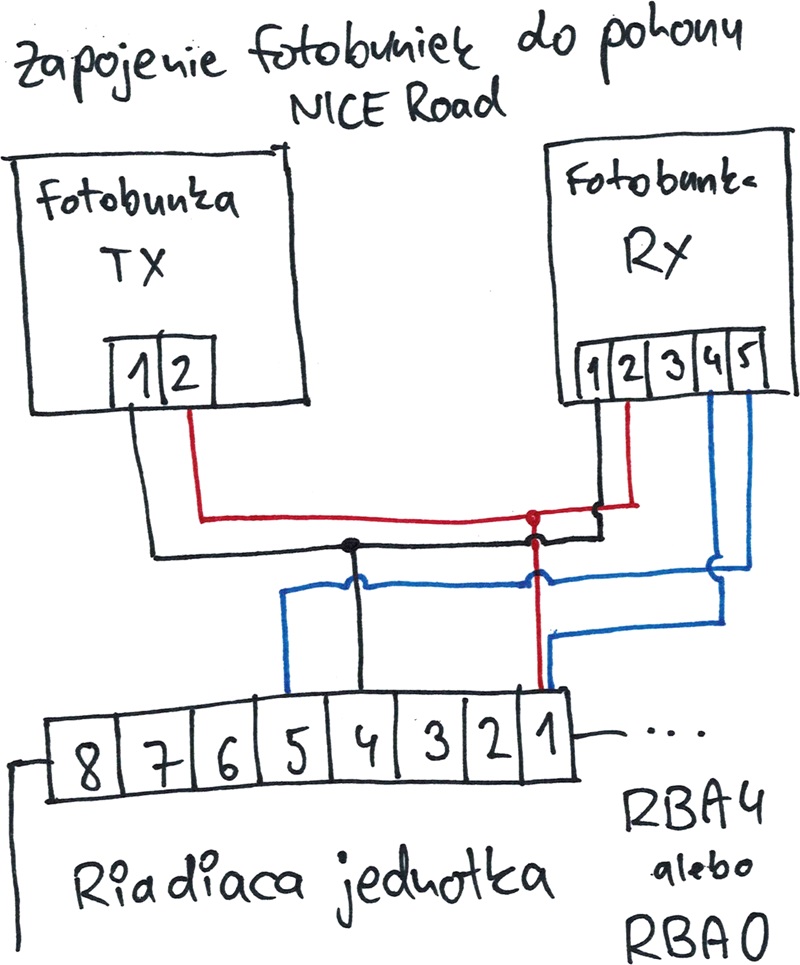

Esquema antiguo de conexión de las fotocélulas para las centrales de control RBA4 y RBA0
En teoría, en lugar de conectar el borne 4 de la fotocélula RX con el borne 1 de la central de control se puede colocar un puente entre los bornes 2 y 4 de la propia fotocélula y utilizar así un cable de solo tres hilos.
Conexión de fotocélulas: una con cable y la otra inalámbrica
En la práctica, se trata únicamente de las fotocélulas NICE FT210. Una fotocélula se conecta mediante un cable de cuatro hilos y la otra funciona con batería.
Las fotocélulas NICE FT210 se conectan al accionamiento NICE Road de la siguiente manera:
- Desconecte el accionamiento de la alimentación.
- Configure los puentes de la fotocélula TX de la siguiente manera:
- Puente J1: retirado (si la distancia entre las fotocélulas supera los 7 m, insértelo)
- Puente J2: retirado
- Puente J3: retirado
- Configure los puentes de la fotocélula RX de la siguiente manera:
- Puente J1: retirado
- Puente J2: insertado
- Conecte los cables de la siguiente manera (los bornes de la fotocélula están numerados de arriba abajo):
- Desde el borne n.º 1 (+24V) del accionamiento Road hasta el borne n.º 10 (+24V) de la fotocélula RX
- Desde el borne n.º 4 (-0V) del accionamiento Road hasta el borne n.º 9 (-0V) de la fotocélula RX
- Desde el borne n.º 5 (PHOTO) del accionamiento Road hasta el borne n.º 1 (PHOTO) de la fotocélula RX
- Desde el borne n.º 1 (+24V) del accionamiento Road hasta el borne n.º 2 (COM) de la fotocélula RX
- Restablezca la alimentación del accionamiento.
Los LED de la fotocélula RX deberían encenderse de la siguiente manera (de izquierda a derecha):
- LED 1: verde; debería estar encendido
- LED 2: rojo; no debería estar encendido
- LED 3: amarillo; no debería estar encendido
- LED 4: rojo; cuanto más lento parpadee, mejor será la visibilidad, o bien aparecerá la secuencia de diagnóstico
Conexión de la fotocélula con reflector
Se trata del único modelo, NICE EPMOR. Se conecta la fotocélula, que integra el transmisor TX y el receptor RX; al otro lado del paso solo se coloca el reflector. Procedimiento de conexión:
- Desconecte el accionamiento de la alimentación.
- Consulte la figura 2 de la página 2 del manual. https://fortamigo.es/data/manualy-k-pohonom/fortamigo.es-NICE-EPMOR.pdf Hay tres puentes: J1, J2 y J3. Configúrelos de la siguiente manera:
- Si la anchura del paso de la puerta supera los 4 m, retire el puente J1; si es menor, déjelo colocado.
- Coloque el puente J2 en la posición NC; es decir, debe estar en los dos pines superiores y el pin inferior debe quedar libre.
- Deje colocado el puente J3; es decir, no utilizaremos la prueba de fotocélulas.
- Conecte el cableado de la siguiente manera:
- Desde el borne 1 de la central de control hasta el borne 3 de la fotocélula
- Desde el borne 4 de la central de control hasta el borne 4 de la fotocélula
- Desde el borne 1 de la central de control hasta el borne 6 de la fotocélula
- Desde el borne 5 de la central de control hasta el borne 5 de la fotocélula
- Conecte el accionamiento a la alimentación y debería funcionar.
Conexión de varios pares de fotocélulas
Si necesita conectar varios pares de fotocélulas al accionamiento NICE Road, compartirán la alimentación y los circuitos de seguridad se conectarán en serie. Esto significa que cerrará el circuito de seguridad entre los bornes 1 y 5 de la central de control conectando el borne 1 de la central con el borne 4 de la primera fotocélula RX; desde el borne 5 de esa misma fotocélula, conectará el borne 4 de la segunda fotocélula RX y, desde su borne 5, conectará con el borne 5 de la central de control.
Así, si se interrumpe el haz de cualquiera de los pares, también se interrumpirá el circuito de seguridad y la puerta se detendrá y comenzará a abrirse.
Conexión de fotocélulas para proteger la zona de apertura de la puerta
Si por algún motivo necesita conectar fotocélulas también en el lado de apertura del accionamiento NICE Road, puede conectarlas a la entrada STOP, es decir, a las entradas 3-4. En ese caso, cuando alguien entre en el campo de las fotocélulas, la puerta se detendrá y retrocederá un poco. Se quedará parada y no se podrá mover hasta que se liberen las fotocélulas. Tras modificar la conexión de la entrada STOP, será necesario reiniciar el accionamiento y volver a realizar la evaluación.
Puede combinar ambas opciones: instalar un par de fotocélulas en el paso, activo únicamente durante el cierre, y un segundo par fuera del paso, en la zona de apertura de la puerta, que la detenga cada vez que se interrumpa el haz.
