Anclaje de puerta corredera
El anclaje de la puerta corredera:
- es necesario para que la puerta corredera funcione y se desplace correctamente
- garantiza no solo que la hoja se desplace en línea recta, sino también su nivelación vertical
- transmite al cimiento de hormigón las fuerzas que ejerce el soporte de la puerta, por lo que debe dimensionarse adecuadamente

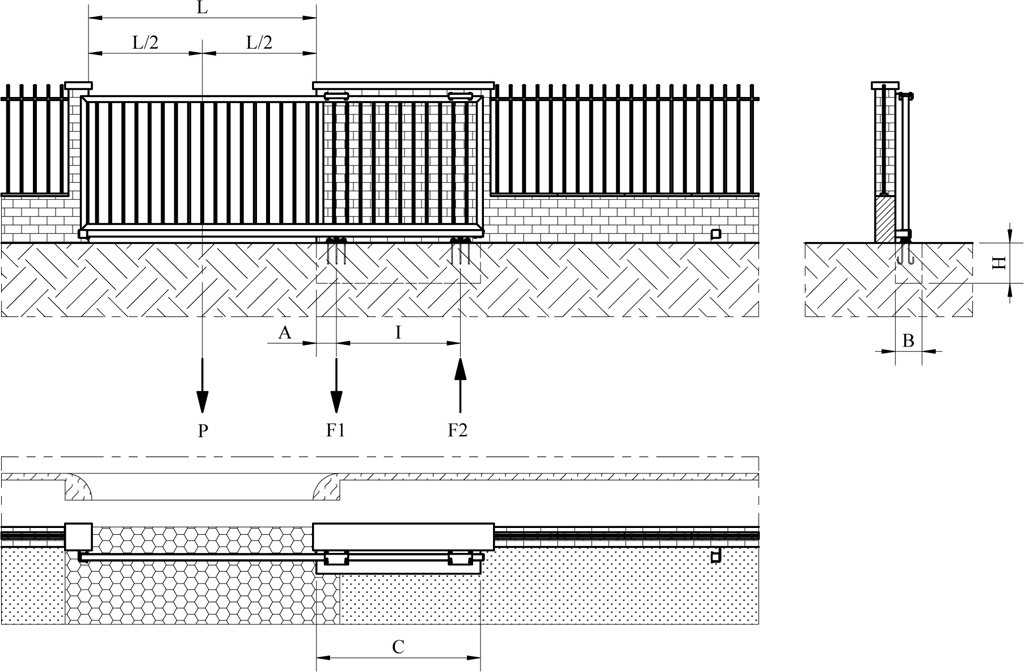

Leyenda del esquema:
A – distancia entre el centro del carro 1 y el inicio del paso L (en m)
B – anchura del cimiento de hormigón (en m)
C – longitud del cimiento de hormigón (en m)
H – profundidad del cimiento de hormigón (en m)
I – distancia entre los centros de los carros (en m)
L – anchura del paso de la puerta (en m)
L/2 – mitad de la anchura del paso L (en m)
P – peso de la puerta, aplicado en el punto medio de la anchura del paso
F1 – fuerza de compresión que actúa sobre el carro 1 (en kg)
F2 – fuerza de tracción que actúa sobre el carro 2 (en kg)
Y – densidad del hormigón (2400kg/m3)
W – peso del cimiento de hormigón (en kg)
Cálculo de la carga máxima sobre los carros F1 y F2
Fórmula
Ejemplo
Cálculo de la distancia I entre los centros de los carros
Fórmula
Ejemplo
Cálculo del peso del cimiento de hormigón W y de su longitud C
Fórmula
Ejemplo
En preparación. Si necesita asesoramiento, escríbanos a [email protected].
